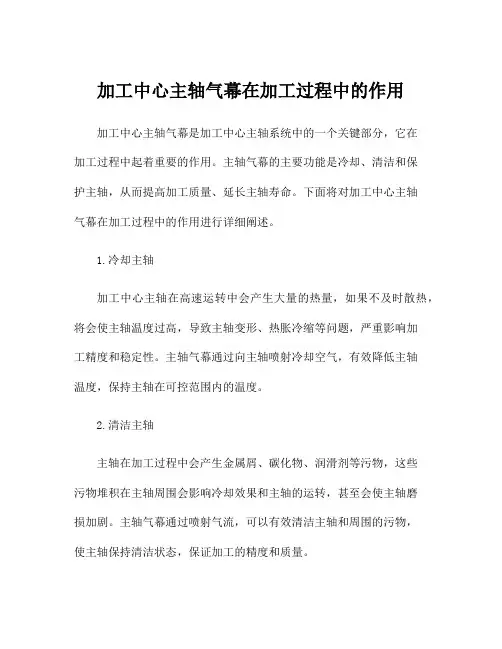

加工中心主轴气幕在加工过程中的作用

加工中心主轴气幕在加工过程中的作用

加工中心主轴气幕在加工过程中的作用加工中心主轴气幕是加工中心主轴系统中的一个关键部分,它在加工过程中起着重要的作用。

主轴气幕的主要功能是冷却、清洁和保护主轴,从而提高加工质量、延长主轴寿命。

下面将对加工中心主轴气幕在加工过程中的作用进行详细阐述。

1.冷却主轴加工中心主轴在高速运转中会产生大量的热量,如果不及时散热,将会使主轴温度过高,导致主轴变形、热胀冷缩等问题,严重影响加工精度和稳定性。

主轴气幕通过向主轴喷射冷却空气,有效降低主轴温度,保持主轴在可控范围内的温度。

2.清洁主轴主轴在加工过程中会产生金属屑、碳化物、润滑剂等污物,这些污物堆积在主轴周围会影响冷却效果和主轴的运转,甚至会使主轴磨损加剧。

主轴气幕通过喷射气流,可以有效清洁主轴和周围的污物,使主轴保持清洁状态,保证加工的精度和质量。

3.保护主轴主轴是加工中心的核心部件,其精度和可靠性直接影响加工质量和效率。

主轴气幕在加工过程中起到了保护主轴的作用,它可以防止金属屑、润滑剂等外部物质进入主轴内部,减少主轴的磨损和故障发生的可能性,延长主轴的使用寿命。

4.提高加工质量加工中心主轴气幕对主轴进行冷却和清洁,可以有效减少主轴温度和积聚的污物,从而保持主轴的精度和稳定性。

同时,主轴气幕还可以减少切削液的使用量,降低切削液对加工质量的影响。

通过提高加工质量,可以达到更高的加工精度和表面质量要求。

5.增加加工效率主轴气幕的冷却和清洁作用可以使主轴长时间保持稳定的运转状态,减少因温度过高或污物积累而导致的停机时间,提高加工效率。

此外,主轴气幕还可以减少切削液的使用,缩短切削液更换和清洗时间,进一步提高加工效率。

总结而言,加工中心主轴气幕在加工过程中的作用主要包括冷却主轴、清洁主轴、保护主轴、提高加工质量和增加加工效率等方面。

它的存在可以有效保护主轴,延长主轴的使用寿命,提高加工质量和效率。

因此,在使用加工中心时,合理使用主轴气幕对加工过程中的主轴进行冷却和清洁是非常重要的。

主轴组件

主轴组件

加工中心主轴组件分析报告一、主轴组件概述1.主轴组件定义加工中心主传动系统是由主轴电动机、主轴传动系统以及主轴组件组成,而主轴组件是加工中心的主传动部分的主要组成部分,在机床上,主轴主要作用是夹持工件或刀具旋转,提供足够的驱动功率或输出转矩,能在整个速度范围内提供切削所需功率和转矩,以满足机床强力切削时的要求,直接参加表面成形运动。

(应附图)主轴被比喻为“机床的心脏”,这是再恰当不过了,人们期望它输出更高的转速、更大的扭矩、更强劲的功率、更小的主轴跳动、更低的磨损率、更少的故障及更低的价格。

目前国内机床主轴的水平还未满足用户的要求。

2.国内外主轴现状比较在国外,主轴单元的设计大多是可以公开的,一些大轴承公司甚至公开出版书籍,教人们如何设计适合的主轴单元具体到使用什么轴承、轴承的精度等级、相应的配合公差、形位公差、主轴单元可以达到的精度、润滑方式、润滑油、密封方法、动平衡精度等,有的公司还会介绍如何装配,应在什么环境下装配等。

设计可以公开,但加工工艺就很少见诸文献。

大多数公司对工艺都严守秘密,好多出国考察的人士就反映主轴单元零件的精加工场所,甚至装配场所几乎都不允许参观。

因此很难叙述目前国外的工艺水平,只能从一些间接的现象来评估。

例如有时我们采用相同的设计、相同的材料、用同一轴承公司的型号、精度等级相同的轴承,而做不出相同精度或相同速度的主轴单元来。

对铣削加工中心,主轴跳动在1um已经是国内用户购买高精度机床的一个标淮,这对于国外的机床来说,也已经是一个非常普通的参数,甚至于价位很低的机床,反观我们国内的情况,还没有哪个厂家明确地在产品样本上标明主轴跳动为lum,而实际的情况更糟糕,机床的主轴指标往往是5um。

情况为什么会是这样呢?原因主要的还是主轴的结构设计、加工工艺、热处理工艺、装配工艺的问题。

这个也是以后开发主轴的技术难点。

此处至少应就主轴类技术指标、材料及热处理的差距列表,差距比较是表现技术水平高低的重要形式,必须有数据,国外在主轴方面的发展方向是什么,必须在文中有回答(并提供一些参考资料作为支持)二主轴组件的分类、功能、性能要求以下以铣加工中心作为例子介绍(1)主轴组件的分类:皮带式主轴、直结式主轴、内藏式主轴(电主轴)(应附图)三类主轴使用环境:皮带式主轴广泛用于小型机床上,并能满足机床对转矩特性的要求;直结式主轴虽然简化了主轴结构,有效地提高了主轴刚度,但主轴输出转矩小,电动机发热对主轴精度影响大;内藏式主轴是集皮带式主轴和直结式主轴优点,具有高速度,高精度,以及良好的稳定性能等多项优点,广泛用于数控钻铣设备,精密雕刻、雕铣、木工机械、精密磨床及其他数控高速机械。

加工中心主轴工作原理

加工中心主轴工作原理

加工中心主轴工作原理
加工中心主轴的工作原理是将电动机的旋转运动转化为主轴的旋转运动。

主轴是加工中心中的核心部件,负责驱动刀具进行切削加工。

主轴通常由电动机、主轴箱体、主轴轴承和主轴刀具夹持装置等组成。

当电动机启动时,通过传动装置(如带动皮带和齿轮传动)将电动机的旋转运动传递给主轴箱体。

主轴箱体内部安装有主轴轴承,使得主轴可以在箱体内旋转。

主轴刀具夹持装置用于夹持切削工具,通常是通过刀具夹头或刀柄等进行固定。

当主轴旋转时,刀具跟随主轴一起旋转,实现加工工件的切削。

另外,为了保证加工的精度和稳定性,主轴通常还配备有冷却系统,用于散热,提高主轴的使用寿命。

部分高速主轴还会采用轴向压力系统,通过油膜支撑使主轴更加稳定和精准。

总的来说,加工中心主轴工作的原理就是通过电动机和传动装置实现主轴的旋转运动,从而通过切削工具对工件进行加工。

主轴的精度、稳定性和功率等特性对加工中心的加工能力和质量有着重要影响。

加工中心主轴轴承轴向间隙

加工中心主轴轴承轴向间隙

加工中心主轴轴承轴向间隙加工中心主轴轴承轴向间隙是指主轴轴承在轴向方向上的间隙或间隙范围。

主轴轴承是加工中心的核心部件之一,其性能直接影响到加工中心的加工精度和稳定性。

轴向间隙的大小和控制对于保证加工中心的正常运行和提高加工质量具有重要意义。

轴向间隙的存在是为了保证主轴轴承在工作时能够自由膨胀和收缩。

由于主轴在高速旋转时会产生热量,轴承也会因此而发热。

如果没有轴向间隙,轴承在发热膨胀时可能会被限制,导致轴承过热甚至损坏。

因此,适当的轴向间隙可以使轴承在工作时具有一定的自由度,保证其正常运行。

轴向间隙的大小对加工中心的加工精度和稳定性有直接影响。

如果轴向间隙过大,主轴在工作时可能会产生较大的偏移量,导致加工中心的加工精度下降。

另外,轴向间隙过大还可能引起主轴的振动和噪音,影响加工中心的稳定性。

因此,控制轴向间隙的大小是保证加工中心加工精度和稳定性的重要措施之一。

在实际应用中,轴向间隙的控制需要根据具体的加工要求和主轴轴承的类型来确定。

一般来说,轴向间隙应该在一定的范围内,既不能过大也不能过小。

如果轴向间隙过小,可能会导致主轴轴承在工作时过紧,增加摩擦和磨损,降低轴承的使用寿命。

而轴向间隙过大,则可能会引起主轴的偏移和振动,影响加工中心的加工精度和稳定性。

为了控制轴向间隙的大小,加工中心制造商通常会在设计和制造过程中采取一系列的措施。

例如,选择合适的轴承类型和规格,确保轴承的质量和精度;采用适当的装配工艺和技术,保证轴承的装配质量;并在使用过程中进行定期的检查和维护,及时调整轴向间隙。

加工中心主轴轴承轴向间隙的控制对于保证加工中心的正常运行和提高加工质量具有重要意义。

合理控制轴向间隙的大小,可以保证主轴轴承的正常工作,提高加工中心的加工精度和稳定性。

因此,在加工中心的设计、制造和使用过程中,应该重视轴向间隙的控制,并采取相应的措施来确保其在合理范围内。

加工中心主轴装配过程

加工中心主轴装配过程

加工中心主轴装配过程首先,在进行主轴装配之前,需要准备好主轴所需的各种零部件。

这些零部件包括主轴轴承、主轴套、主轴管、主轴法兰、主轴鱼雷座等。

这些零部件通常是通过零部件供应商采购,并按照装配顺序进行分类和存放,以便后续装配使用。

接下来,开始主轴装配的第一步是检查主轴零部件的质量。

通过检查零部件的外观和尺寸,以确保零部件的质量达到要求。

如果发现有损坏或不合格的零部件,需要将其进行更换或修复。

然后,开始进行主轴的装配。

首先,将主轴轴承和主轴套进行配对,并用合适的工具将轴承安装到主轴套上。

在此过程中,需要确保轴承和轴套之间的配对与工艺要求一致,并采取适当的措施,如加热或冷却等,以确保装配过程顺利进行。

装配好主轴轴承后,将主轴套与主轴管进行组合。

这一过程需要精确的对位和配合,以确保主轴能够顺利旋转,并保持良好的精度。

在组合过程中,需要使用合适的工具和测量设备,如千分尺、划线尺等,对轴承和轴套进行精确的测量和调节。

组合好主轴套和主轴管后,接下来需要将主轴法兰和主轴鱼雷座进行安装。

这一过程主要是将法兰和鱼雷座与主轴套和主轴管进行固定,使其构成一个整体。

在安装过程中,需要采取适当的扭矩和紧固力度,以确保固定牢固,不出现松动或脱落。

完成主轴的基本装配后,需要进行主轴的环境测试和功能测试。

环境测试主要是将主轴放置在规定的环境中,如高温、低温、高湿度、低湿度等条件下进行测试,以检查主轴在不同环境下的性能和可靠性。

功能测试主要是通过连接电源和控制系统,对主轴进行转动和负载测试,以检查主轴的运转和负载能力是否满足要求。

最后,将主轴进行清洁和润滑。

清洁主轴是为了保持其表面的干净和光滑,以防止灰尘、污垢等对主轴的影响。

润滑主轴是为了降低主轴的摩擦和磨损,以延长主轴的使用寿命。

在清洁和润滑过程中,需要使用适当的清洁剂和润滑剂,并采取适当的方法和工具进行处理。

综上所述,主轴装配过程需要经历准备零部件、检查质量、组装轴承、安装套管、组合法兰和鱼雷座、环境测试、功能测试、清洁和润滑等多个步骤。

数控加工中心结构

数控加工中心结构

(4)复合加工中心 在一台设备上可以完成车、铣、镗、钻等多工序加工的加工 中心称之为复合加工中心,可代替多台机床实现多工序加工。 这种方式既能减少装卸时间提高生产效率,又能保证和提高 形位精度心,它的主轴头可自动回转,进行立卧加工。 2) 按主轴特征分类 (1) 立式镗铣加工中心 立式加工中心的主轴垂直放置,它能完成铣削、镗削、钻削、 攻螺纹等多工序加工。立式加工中心多为三轴联动,可实现 三维曲面的铣削加工。高档加工中心可以实现五轴、六轴控 制。立式加工中心适宜加工高度尺寸较小的零件。 (2)卧式加工中心
机床数控系统多为二、三轴伺轴配制,部分高性能车削中心配备有铣削动力头。
数: (2) 钻削加工中心

钻削加工中心的加工以钻削为主,刀库形式以转塔头为多。
(4) 坐标(轴1行)程工X轴作635m台m、尺Y轴寸510m7m9、0Z轴×4605m6m;0mm;
(2) 工作台面高720mm; DMG-DMC635V型高精度立式加工中心机床,主要性能参数:
三. 实验仪器、设备及材料 可以看出它是由主轴箱、主轴、立柱、工作台、滑座、底座、自动换刀装置、操作面板、电气柜、空压机系统等组成。
可以看出它是由主轴箱、主轴、立柱、工作台、滑座、底座、自动换刀装置、操作面板、电气柜、空压机系统等组成。
图1-3 加1工.中D心M后视G图-DMC635V型高精度立式加工中心机床,主要性能参
数控加工中心结构
优选数控加工中心结构
(1) 立式镗铣加工中心
立式加工中心的主轴垂直放置,它能完成铣削、镗削、钻削、攻螺纹等多工序加工。
(4) 坐标轴行程X轴635mm、Y轴510mm、Z轴460mm;
冷却润滑剂箱或排屑器 2.
(4) 坐标轴行程X轴635mm、Y轴510mm、Z轴460mm;

主轴部件结构图汇总

主轴部件结构图汇总

带交换托盘的多齿盘分度工作台
数控分度工作台
加 工 中 心 回 转 工 作 台
工 作 台 夹 紧 机 构
夹 紧 环 联 轴 器 结 构 图
刀架和机械手部件结构图
立 式 四 方 刀 架 结 构
回 转 刀 架
刀 库 种 类
链 式 刀 库 换 刀 位 置
各种链式刀库
单臂单手式机械手
手臂和手爪结构
加工中心自动换刀装置
刀 库 结 构
T D
向 与 向 滑 台
回 转 立 柱 与 机 械 手 回 转 运 动
机械手臂结构图
换刀装置各部分位置关系图
检测装置结构图
直线感应同步器结构
按磁性标尺基体形状分类的各种磁尺
HEIDENHAIN增量式直线编码器
旋 转 变 压 器
光电脉冲编码器结构示意图
轴 向 垫 片 调 整 法
周 向 弹圆 簧柱 错薄 齿片 调齿 整轮 法 简 图
可 调 拉圆 簧柱 错薄 齿片 调齿 整轮 法 简 图
斜 齿 轮 垫 片 、 压 簧 调 整
锥 齿 轮 弹 簧 调 整 法
齿轮齿条啮合齿侧隙消除法结构简图
滚 珠 丝 杠 结 构
螺纹滚道的结构形式简图
垫片调整式的滚珠丝杠螺母副
螺 纹 调 整 式 的 滚 珠 丝 杠 螺 母 副
齿差调整式的滚珠丝杠螺母副
导轨部件结构图
直 线 滚 动 导 轨 副 结 构
滚动导轨预加负载的方法
直线滚动导轨副的固定
滚 动 导 轨 块
开 式 静 压 导 轨 工 作 原 理
闭 式 静 压 导 轨 工 作 原 理
工作台部件结构图
多齿盘分度工作台结构图
主轴部件结构图

适合用加工中心加工的主要零件类别

适合用加工中心加工的主要零件类别

适宜用加工中心加工的主要零件类别加工中心适宜于加工复杂、工序多、要求较高、需用多种类型的普通机床和众多刀具夹具,且经屡次装夹和调整才能完成加工的零件。

其加工的主要对象有箱体类零件、复杂曲面、异形件、盘套板类零件和特殊加工等五类。

(1)箱体类零件箱体类零件一般是指具有一个以上孔系,内部有型腔,在长、宽、高方向有一定比例的零件。

这类零件在机床、汽车、飞机制造等行业用的较多。

箱体类零件一般都需要进展多工位孔系及平面加工,公差要求较高,特别是形位公差要求较为严格,通常要经过铣、钻、扩、镗、铰、锪,攻丝等工序,需要刀具较多,在普通机床上加工难度大,工装套数多,费用高,加工周期长,需屡次装夹、找正,手工测量次数多,加工时必须频繁地更换刀具,工艺难以制定,更重要的是精度难以保证。

加工箱体类零件的加工中心,当加工工位较多,需工作台屡次旋转角度才能完成的零件,一般选卧式镗铣类加工中心。

当加工的工位较少,且跨距不大时,可选立式加工中心,从一端进展加工。

(2)复杂曲面复杂曲面在机械制造业,特别是航天航空工业中占有特殊重要的地位。

复杂曲面采用普通机加工方法是难以甚至无法完成的。

在我国,传统的方法是采用精细铸造,可想而知其精度是低的。

复杂曲面类零件如:各种叶轮,导风轮,球面,各种曲面成形模具,螺旋桨以及水下航行器的推进器,以及一些其它形状的自由曲面。

这类零件均可用加工中心进展加工。

比较典型的下面几种:①凸轮、凸轮机构作为机械式信息贮存与传递的根本元件,被广泛地应用于各种自动机械中,这类零件有各种曲线的盘形凸轮,圆柱凸轮、圆锥凸轮、桶形凸轮、端面凸轮等。

加工这类零件可根据凸轮的复杂程度选用三轴、四轴联动或选用五轴联动的加工中心。

②整体叶轮类这类零件常见于航空发动机的压气机,制氧设备的膨胀机,单螺杆空气压缩机等,对于这样的型面,可采用四轴以上联动的加工中心才能完成。

③模具类如注塑模具、橡胶模具、真空成形吸塑模具、电冰箱发泡模具、压力铸造模具,精细铸造模具等。

加工中心主轴工作原理详解

加工中心主轴工作原理详解

加工中心主轴工作原理详解
加工中心的主轴是整个加工中心的核心部件,主要负责传递转速和扭矩给刀具,从而实现切削加工。

主轴的工作原理如下:
1. 电机驱动:通常采用电机作为主轴驱动源。

电机会将电能转换为机械能,从而实现主轴的旋转。

在加工中心中,常见的电机类型包括三相交流电机和直流电机。

2. 主轴传动系统:电机的转速通常需要通过传动系统进行调节,以满足加工需求。

传动系统通常包括主轴齿轮箱、皮带传动、齿轮传动等。

其中,主轴齿轮箱可以实现不同转速的切换,以适应不同工况下的加工需求。

3. 主轴轴承:主轴的承载能力和精度往往直接影响加工质量。

为了提高主轴的刚性和稳定性,通常使用高精度的轴承来支撑主轴。

常见的主轴轴承类型包括球轴承、滚动轴承和角接触轴承等。

4. 冷却系统:由于主轴在加工过程中会产生热量,为了保证主轴的正常运行,通常需要通过冷却系统对主轴进行冷却。

常见的冷却方式包括风冷和液冷。

风冷可以通过风扇将冷却风送入主轴,而液冷则通过液压系统将冷却液传送到主轴上进行冷却。

5. 刀具夹持系统:主轴上通常装有刀具夹持系统,用于夹持切削刀具。

刀具夹持系统通常采用弹簧夹持、液压夹持或机械夹持等方式,以确保刀具能够在高速旋转的主轴上稳定运行。

总之,在加工中心中,主轴的工作原理是电机驱动主轴转动,通过传动系统实现不同转速的切换,通过轴承支撑主轴的旋转,通过冷却系统进行冷却,以及通过刀具夹持系统夹持刀具进行切削加工。

这些工作原理共同作用,使得加工中心的主轴能够高效、精准地完成加工任务。

卧式加工中心的基本构造

卧式加工中心的基本构造

卧式加工中心的基本构造
卧式加工中心是一种高精度、高效率的加工设备,其基本构造包括机床主体、主轴、刀库、刀具和控制系统等部分。

机床主体是卧式加工中心的基础结构,其主要由床身、工作台、立柱和横梁等部分组成。

床身采用优质铸铁材料铸造而成,具有足够的刚性和稳定性。

工作台可以进行三维运动,并且可以承受较大的负荷,以保证加工精度和效率。

立柱和横梁则起到支撑和稳定的作用。

主轴是卧式加工中心的核心部件,其主要由主轴箱、主轴头和主轴马达等部分组成。

主轴箱是主轴的安装和固定部位,主轴头则是刀具的安装和固定部位。

主轴马达则是驱动主轴旋转的动力源,其性能和质量的好坏直接影响加工效果。

刀库是卧式加工中心的重要组成部分,其主要功能是存放和更换刀具。

刀库的种类和规格不同,可以根据不同的加工需求进行配置选择。

刀具则是卧式加工中心的加工工具,其种类、尺寸和形状也不同,可以根据不同的加工任务进行选择。

控制系统是卧式加工中心的大脑,其主要由数控系统、伺服系统和传感器等部分组成。

数控系统是实现加工程序自动化控制的核心部分,可以根据用户需求进行编程和操作。

伺服系统则是控制各个轴的运动和精度控制的重要组成部分。

传感器则可以实时监测机床的运行状态,以保证加工的精度和质量。

卧式加工中心的基本构造是相当复杂的,需要各个部分的协同工作才能实现高精度、高效率的加工任务。

了解和掌握其基本构造,可
以更好地进行加工操作和维护保养工作。

(完整版)数控机床考试试题(附答案)

(完整版)数控机床考试试题(附答案)

数控机床技术测试试卷A卷<附答案)一、填空题<每空1分,共30分)1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法,前者用于数控系统,后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时,可以使用配备或使用。

6、电火花加工一次放电后,在工件和电极表面各形成一个小凹坑,其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定,当采用短脉冲时,一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能,确定切割路线时,必须先根据工件轮廓划出电极丝中心线轨迹,再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同,可分为工作方式和工作方式。

二、判断题<每题1分,共10分,正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失,造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成,不允许调整一项检测一项。

<)3、数控铣削螺纹加工,要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时,热导率愈小的金属,电蚀量会降低。

<)6、开环数控机床,进给速度受到很大限制,其主要原因是步进电机的转速慢。

7、当数控机床具有刀具半径补偿功能时,其程序编制与刀具半径补偿值无关。

8、只有加工中心机床能实现自动换刀,其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。

CNC加工中心的结构和构成

CNC加工中心的结构和构成

加工中心有各种类型,虽然外形结构各异,但总体上是由以下几大部分组成。

⑴基础部件:由床身、立柱和工作台等大件组成,它们是加工中心结构中的基础部件。

这些大件有铸铁件,也有焊接的钢结构件,它们要承受加工中心的静载荷以及在加工时的切削负载,因此必须具备更高的静动刚度,也是加工中心中质量和体积大的部件。

⑵主轴部件:由主轴箱、主袖电动机、主轴和主轴轴承等零件组成。

主轴的启动、停止等动作和转速均由数控系统控制,并通过装在主轴上的刀具进行切削。

主轴部件是切削加工的功率输出部件,是加工中心的关键部件,其结构的好坏,对加工中心的性能有很大的影响。

⑶数控系统:由CNC装置、可编程序控制器、伺眼驱动装置以及电动机等部分组成。

是加工中心执行顺序控制动作和控制加工过程的中心。

⑷自动换刀装置(ATC):加工中心与一般数控机床的显著区别是具有对零件进行多工序加工的能力,有一套自动换刀装置。

立式加工中心主轴部件综述

立式加工中心主轴部件综述

立式加工中心主轴部件综述立式加工中心的主轴部件,嘿,听起来是不是有点高大上?其实它就像是整台机器的“心脏”,没了它,啥都别想动。

你看啊,主轴的作用可大了,它负责把刀具转起来,就像我们开车得有发动机一样,主轴就是驱动整台机器的动力源泉。

想象一下,没有主轴,刀具也没办法精准地去切削那些金属、塑料、木材啥的,整个加工过程就像是乱了套,什么都做不成。

所以说,主轴对加工中心来说,就跟食堂的厨师对一锅菜的重要性是一样的。

可以没有花里胡哨的调料,但一定不能少了主厨。

先说说主轴的工作原理,哎呦喂,听着可能有点复杂,其实也不难。

你看主轴呢,像是个大电动机,或者说是电机的“兄弟”,它是通过电力来驱动刀具转动的。

别看它外形不怎么起眼,实际上它得承受巨大的转矩和振动。

比如说你想把一块坚硬的金属切割成一片片,那个过程可不是开玩笑的,刀具跟主轴之间的配合那叫一个默契,才能顺利完成这些“暴力”动作。

所以,主轴的强度和稳定性,直接决定了加工质量和效率。

主轴要是太弱了,转速上不去,刀具也没法快速有效地工作。

再比如,假如主轴的精度有问题,那可就糟糕了。

想象一下,你用一把刀子做菜,切出来的东西歪歪扭扭的,不对称,那能做出好吃的饭菜吗?说到这里,可能大家会有点疑问,为什么要专门聊主轴呢?其实不光是因为它重要,更因为它容易出问题。

主轴就像是咱们的手机电池,一旦坏了,你就啥都做不了了。

主轴的故障会导致设备运转不正常,甚至让整个生产线停摆。

就好比你的电脑一旦蓝屏了,基本上全世界都停止运转。

常见的主轴问题包括振动过大、噪音大,甚至会发生过热,导致机器无法继续工作。

比如说,主轴的轴承如果没保养好,就可能发生卡顿,最后就只能停下来修了。

所以啊,定期检查主轴部件是每个技术员的“必修课”,这种活儿不能马虎,得细心。

你说,主轴也有“寿命”啊。

它不像咱们人类,可以吃点保健品来延长“使用年限”,它的寿命主要取决于材料、制造工艺和使用环境。

好比一辆车子,开得太猛,没给它做保养,最后早晚得出问题。

三轴加工中心的结构组成

三轴加工中心的结构组成

三轴加工中心的结构组成三轴加工中心是一种常见的数控机床,它具有复杂的结构组成。

本文将从机床床身、主轴箱、刀库、运动系统等方面介绍三轴加工中心的结构组成。

机床床身是三轴加工中心的基础部分,它通常由铸铁或钢板焊接而成。

床身具有高刚性和稳定性,能够承受加工过程中产生的各种力和振动。

床身上还装有滚轨和滑块,用于支撑和导向其他组件的运动。

主轴箱是三轴加工中心的核心部件,它包含主轴和主轴驱动装置。

主轴是加工中心进行切削加工的关键部件,通常由电机驱动,具有高速旋转的能力。

主轴箱还配备有冷却系统,用于控制主轴的温度,保证加工精度和延长主轴的使用寿命。

刀库是三轴加工中心上存放刀具的部分,它通常位于机床床身的一侧或顶部。

刀库内装有多个刀位,每个刀位可以安装不同类型的刀具。

刀库具有自动换刀功能,可以根据加工程序的要求,自动选择并更换刀具,提高生产效率和加工精度。

运动系统是三轴加工中心的关键组成部分,它包括进给系统和定位系统。

进给系统由伺服电机、滚珠丝杠和导轨组成,用于实现各个轴向的运动。

定位系统通过编码器等装置,实时监测机床各个轴向的位置,保证加工精度和定位精度。

除了以上主要的组成部分,三轴加工中心还包括控制系统、冷却系统、润滑系统等辅助部件。

控制系统通过计算机和数控系统,控制机床的运动和加工过程。

冷却系统用于降低机床和刀具的温度,减少加工过程中的热变形。

润滑系统用于给机床各个运动部件提供润滑剂,减少磨损和摩擦。

三轴加工中心的结构组成包括机床床身、主轴箱、刀库、运动系统等多个部分。

这些部件相互配合,共同完成加工中心的各项功能,实现高效、精确的切削加工。

三轴加工中心的结构设计和优化对提高加工质量和效率具有重要意义。

数控加工中心

数控加工中心

数控加工中心数控加工中心(Numerical Control Machining Center)是用于制造金属和非金属零部件的高精度机床。

数控加工中心可以在单个机床上进行多种操作,如铣削、钻孔、镗孔、切削和雕刻等操作。

数控加工中心是自动化程度最高的机床之一,具有精度高、效率高的优点。

本文将介绍数字控制加工中心的构造、工作原理和应用领域。

一、数控加工中心结构及组成部件数控加工中心的构造包括机床、数控装置、电器装置、自动切削刀具等部分。

数控加工中心的整体结构分为立式、卧式和龙门式三种构型,其中最常用的是立式数控加工中心。

数控加工中心的主要组成部件包括工作台、主轴、刀库、切削进给装置和数控系统。

1.工作台:工作台一般分为T型和平面,用于固定工件。

一些数控加工中心的工作台可以进行旋转和倾斜,增加机床的加工范围和灵活性。

2.主轴:主轴是整个数控加工中心的核心部分,用于安装刀具和驱动刀具转动。

主轴的转速可以根据加工工件的特性进行调整,以获得最佳加工效果。

3.刀库:刀库是用于存放和更换切削刀具的地方。

刀库可以容纳多种切削刀具,使数控加工中心在进行不同加工任务时更加灵活高效。

4.切削进给装置:切削进给装置是一种电动进给装置,用于带动刀具沿三个坐标轴进行移动和切削工件。

5.数控系统:数控系统是数控加工中心的核心部分,它主要由数控装置、电器装置和编程装置组成。

数控系统可以自动计算和控制切削加工的参数,保证每一次的切削操作都能达到高精度和高效率。

二、数控加工中心的工作原理数控加工中心的工作流程包括编程、加工和检验。

在进行数控加工之前,必须先进行相关的数控编程,将需要加工的工件的形状、尺寸及所需加工路线等参数输入到数控系统中。

在加工过程中,数控系统通过数控装置和电器装置控制主轴和切削进给装置的动作,实现工件在X、Y、Z三个方向的精密控制,完成加工操作。

在整个加工过程中,数控加工中心通过各种测量和检测技术,实时对切削精度进行监测和优化,保证了加工件的高精度和高质量。

主轴部件结构图汇总

主轴部件结构图汇总

齿差调整式的滚珠丝杠螺母副
导轨部件结构图
直 线 滚 动 导 轨 副 结 构
滚动导轨预加负载的方法
直线滚动导轨副的固定
滚 动 导 轨 块
开 式 静 压 导 轨 工 作 原 理
闭 式 静 压 导 轨 工 作 原 理
工作台部件结构图
多齿盘分度工作台结构图
带交换托盘的多齿盘分度工作台
数控分度工作台
主轴部件结构图
CK
主 轴 78 部 15 件型 结数 构控 图车

NT-J A

轴 32
部0
件 结 构 图
型 数 控 铣

THK6380加工中心主轴部件结构图
主 轴 准 停 装 置 原 理 图
进给传动部件结构图
坐标轴进给传动系统 结构布置形式
电动机与丝杠直联式
步进电动机与丝杠的联接
轴 向 垫 片 调 整 法
TD
向 与 向 滑 台
回 转 立 柱 与 机 械 手 回 转 运 动
机械手臂结构图
换刀装置各部分位置关系图
检测装置结构图
直线感应同步器结构
按磁性标尺基体形状分类的各种磁尺
HEIDENHAIN增量式直线编码器
旋转变压器
光电脉冲编码器结构示意图
直线感应同步器安装总图
直线感应同步器 外形、安装尺寸和安装要求


弹 簧 错 齿 调 整 法
圆 柱 薄 片 齿 轮




拉 簧 错 齿 调 整 法
圆 柱 薄 片 齿 轮


斜 齿 轮 垫 片 、 压 簧 调 整
锥 齿 轮 弹 簧 调 整 法
齿轮齿条啮合齿侧隙消除法结构简图

数控机床主轴部件认知

数控机床主轴部件认知

定位预紧是一种保证对置轴承在使用中 不改变轴向相对位置的预紧方法。在使 用中预紧力会发生变化,但轴承相对位 置不变。
定压预紧是一种利用螺旋弹簧、蝶形 弹簧等对轴承施加预紧的方法。在使 用中即使轴承相对位置发生变化,预 紧力也可大致保持不变
三、主轴零部件
2. 主轴结构(数控车床)
1,6,8—螺母; 2—同步带; 3,16—同步带轮; 4—脉冲编码器; 5,12,13,17—螺钉; 7—主轴; 9—箱体; 10—角接触球轴承; 11,14—圆柱滚子轴承;15—带轮
主轴部件认知Leabharlann 一、主轴部件概述数控机床的主轴部件是主运动的执行部 件,它夹持刀具或工件,并带动其旋转,因 此应能传递切削转矩、承受切削抗力,并保 证必要的旋转精度。主轴部件包括主轴、主 轴前后支承、调整隔套、调整螺母、锁紧螺 母、主轴皮带轮等。
二、主传动系统的配置
1.主轴电动机直接驱动
2.电动机经同步齿形带传动主轴
三、主轴零部件
3. 主轴其它结构--主轴编码器
三、主轴零部件
3. 主轴其它结构--刀杆拉紧装置
图a所示为弹力卡爪结构,它有放大拉力的作用,可用较小的液压推力产生较大的拉紧力。 图b所示为钢球拉紧结构。
(a)
(b)
四、主轴的密封
1.非接触式密封
利用轴承盖与轴的间隙 密封用在工作环境比较 清洁的油脂润滑处
能使主轴获得较大的径 向和轴向刚度,满足机 床强力切削的要求,应 用于各类数控机床的主 轴。
提高了主轴的转速,适 合主轴要求在较高转速
下工作的数控机床
适用于中等精度、低速 与重载的数控机床主轴。
三、主轴零部件
➢ 轴承的预紧
在安装轴承时,预先使轴承产生内部应力,以便轴承在负游隙下使用,这种使用方法称为预 紧。常用的方法有定位预紧和定压预紧两种。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

加工中心的主轴部件
1 主轴部件精度
加工中心主轴部件由主轴动力、传动及主轴组件组成,它是加工中心成型运动的重要执行部件之一,因此要求加工中心的主轴部件具有高的运转精度、长久的精度保持性以及长时fdl 运行的精度稳定性。

加工中心通常作为精密机床使用,主轴部件的运转精度决定了机床加工精度的高低.考核机床的运转精度一般有动态检验和静态检验两种方法。

静态检验是指在低速或手动转动主轴情况下,检验主轴部件各个定位面及工作表面的跳动量.动态检验则需使用一定的仪器在机床主轴额定转速下.采用非接触的检测方法检验主轴的回转精度。

由于加工中心通常具有自动换刀功能,刀具通过专用刀柄由安装在加工中心主轴内部的拉紧机构紧固.因此主轴的回转精度要考虑由于刀柄定位面的加工误差所引起的误差。

加工中心主轴轴承通常使用C级轴承,在二支承主轴部件中多采用4-1、2-2组合使用,即前支承和后支承分别用四个向心推力轴承和一个向心球轴承,或前、后支承都使用两个向心推力轴承组成主轴部件的支承体系.对于轻型高精度加工中心,也有前、后支承各使用一个向心推力轴承组成主轴部件的支承体系,该种结构适宜高精度、高速主轴部件的场合.简单的主轴轴承组合,可以大大降低主轴部件的装配误差和热传导引起的主轴隙丧失,但主轴的承载能力会有较大幅度的下降.
2 主轴部件结构
主轴部件主要由主轴、轴承、传动件、密封件和刀具自动卡紧机构等组成
⑴主轴
主轴前端有7:24的锥孔.用于装夹BT40刀柄或刀杆.主轴端面有一瑞面键.既可通过它传递刀具的扭矩,又可用于刀具的周向定位.主轴的主要尺寸参数包括:主轴的直径、内孔直径、悬伸长度和支承跨距。

评价和考虑主轴主要尺寸参数的依据是主轴的刚度、结构上艺性和主轴组件的工艺适用范围.主轴材料的选择主要根据刚度、载荷特点、耐磨性和热处理变形大小等因素确定。

主轴材料常采用的有45 钢、Gcr15 等,需经渗氮和感应加热悴火.
加工中心的主轴支承形式很多.其中立式加工中心的主轴前支承采用四个向心推力球轴承,后支承采用一个向.心球轴承,这种支承结构使主轴的承载能力较高.且能适应高速的要求.主轴支承前端定位,主轴受热向后伸长,能较好地满足精度需要.只是支承结构较为复杂。

⑵刀具自动卡紧机构
加工中心可以白动换刀,所以,主轴系统应具备自动松开和夹紧刀具的功能。

刀具的自动夹紧机构安装在主轴的内部,图2一7所示为刀具的夹紧状态.刀柄1由主轴抓刀爪2 央持,碟形弹簧5通过拉杆4、抓刀爪 2 ,在内套3的作用下将刀栖的拉钉拉紧,当换刀时,要求松开刀柄.此时将主轴上端气缸的上腔通压缩空气,活塞7带动压杆8及拉4向下移动.同时压缩碟形弹簧5,当拉杆4下移到使抓刀爪2的下端移出内套3时.卡爪张开.同时拉杆4将刀柄顶松,刀其即可由机械手或刀库拔出。

待新刀装入后,气缸6的下腔通压缩空气.在碟形弹簧的作用下.活塞带动抓刀爪上移.抓刀爪拉杆贯新进人内套3 ,将刀柄拉紧。

活塞7移动的两个极限位置分别设有行程开关10,作为刀具夹紧和松开的信号.
刀杆尾部的拉紧机构,除上述的卡爪式外,常见的还有钢球拉紧机构,其内部结构如图2一8所示。

相关文档
最新文档
