基于单片机的角度测量仪
基于单片机的角度测量仪的设计任务书
课程设计任务书起迄日期：____________________________________________ 课程设计地点：________________________________________ 指导教师：____________________________________________下达任务书日期1 .本次课程设计应达到的目的：rw ■ ■ »-■ ■ ■■ ■・■・■ ■ s-e ■ ■■ ■ s-w ■ ■■ ■・ v・■ ■ s-e ■ ■ vr・■ ■ ir-w ■ ■■■■ m ■ ■ am ■ ■ m ■ ■ s-w ■ ■■■■ va ■ ■ s-e ■ ■ aw ■ ■ s-w ■ ■■■■ va ■ ■ s-e ■ ■ WTW ■■»-■■■■■■ va ■ ■ s-〒・■ ■■■■ va ■ ■ s-e ■ ■ m ■ ■■■■ in ■ ■ s-e ■ ■・w ■ ■ n ■ ■ n ■■■ in ■ ■ s-e ■ ■・w ■ ■ n ■ ■ we ■ ■・通过本次课程设计，让学生掌握已学习过的微型计算机（8086）或单片机（8051）汇编语言的编程与调试、相关重要可编程芯片的工作过程，加深对微型计算机工作原理的理解，并学会将所学的知识应用到实际中，达到在应用中掌握知识的目的。
2.本课程设计课题任务的内容和要求（包括原始数据、技术参数、设计要求等）: 亠亠■ a」■_•・・v・・・厶1■■•厶a ■ a ・・』厶・・・鼻it・■』厶a ■ a ・・a厶u・・亠it・■』亠w ■ a 4Bt・・a厶u ■■厶ii・■■ a厶D■ a 4B・・a厶a・・亠it・■』厶D■ a・・a厶・亠it・■」亠・■・亠it ■・4Bt・・a厶・亠*・■』亠u ■♦亠“ ・」亠・・a厶・亠it・■」亠H■ a亠a ■・・・a厶a・・・・本题要求以单片机为主控制器，设计制作一个角度测量仪。
基于AVR单片机的角度测量系统研究
基于AVR单片机的角度测量系统研究摘要：随着科学技术的进步，特别是以传感器技术、通信技术和计算机技术为基础的现代信息技术的发展，数据采集技术的发展也是日新月异。
各类设备的自动化、智能化程度越来越高，人力逐渐得到解放，效率得到了提高。
我们所研究的角度测量系统属于数据采集系统，其目的是迅速稳定的得到我们想要的角度值，从而完成其他控制。
本文主要对其硬件部分进行了一点研究。
关键词：数据采集角度测量 avr单片机中图分类号：tp274 文献标识码：a 文章编号：1007-9416(2012)02-0077-021、引言角度测量是数据采集的一种。
数据采集是指将温度、压力、流量、负荷、位移等模拟量采集并转换成数字信号,送入处理器进行存储、处理和输出结果的过程。
数据采集系统的任务是采集传感器输出的模拟信号并转换成数字信号,然后送入计算机或专用信号处理设备进行处理，按需要输出处理结果[1]。
在本文中，主要是利用光电编码器对一些不便于人工测量或者人工测量效率较低的角度值进行测量，输出若干位的2进制代码，传输给单片机，再由单片机传输给显示端显示。
2、系统总体设计系统总体设计思想是以avr单片机atmega16为控制核心, 实现数据的存储、传输和显示。
根据系统所需完成的功能,包括数据的采集、处理、传输、显示以及数据通信、键盘/显示等。
所设计的系统总体结构如下图所示。
3、系统硬件设计3.1 光电编码器光电编码器又称光电角位置传感器，是一种集光、机、电为一体的数字式角度、速度传感器，它采用光电技术将轴角信息转换成数字信号，与计算机和显示装置连接后可实现动态测量和实时控制[2]。
这是目前应用最多的一种传感器，由光栅盘和光电检测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
基于STC15单片机的数字式倾角仪应用设计
9作为一种小角度测量仪器,常用的水平仪有气泡式和数字式两种。
随着科技发展进步,广泛应用于机械工程、工作台调平、导轨平直度、电力系统以及建筑设计等角度测量中[1]。
由于外部测量环境的影响,要求水平仪有较好的抗干扰能力,设计出一种具有精度高、稳定性好、性价比高、使用简易的高性能数字式倾角测量仪,具有很大的实际应用价值。
1 系统概述本设计主要由电源模块、倾角测量模块、STC15单片机控制模块和液晶显示模块等部分组成。
其中,电源模块采用两节干电池作为电源,为水平仪供电;倾角测量模块使用6轴传感器MPU6050芯片为主芯片完成倾角测量;控制模块采用S T C 15系列单片机IAP15W4K61S4芯片作为主控芯片,完成读取倾角数据与数据滤波融合,并将处理后的数据送至显示模块显示;显示模块采用液晶显示,可在屏幕同时显示三个角度数据。
本设计介绍了数字倾角仪的软硬件设计,采用卡尔曼滤波算法提高测量精度和稳定性,采用低功耗元件降低整机功耗,可延长倾角仪的工作时间。
如图1所示。
2 倾角仪硬件电路设计倾角仪硬件电路主要由电源模块、倾角测量模块、单片机控制模块和液晶显示模块等部分组成。
倾角仪各模块芯片的工作电压不同,主控芯片工作电压是2.5V～5.5V,倾角传感器工作电压是2.5V～3.3 V,液晶显示屏的工作电压是3.3 V～5.5V。
考虑到倾角仪便携式的特点,采用两节干电池作为供电电源,比纽扣电池更合适,电池容量更大,更换更为方便[2]。
倾角仪的主控芯片,选用STC公司生产的IAP15W4K61S4芯片,具有宽电压供电,内置高数时钟和可靠复位电路,功耗非常低,掉电模式可由外部中断唤醒。
主控电路,主要是负责接收倾角传感器的获取的倾角数据并且进行数据处理,再将处理好的数据送至液晶显示器显示。
倾角传感器采用InvenSense公司推出的一款低成本的6轴传感器MPU6050模块,包括三轴加速度,三轴角速度, 免除了组合陀螺仪与加速器时间轴之差的问题,减少了大量的封装空间,体积小巧,用途非常广。

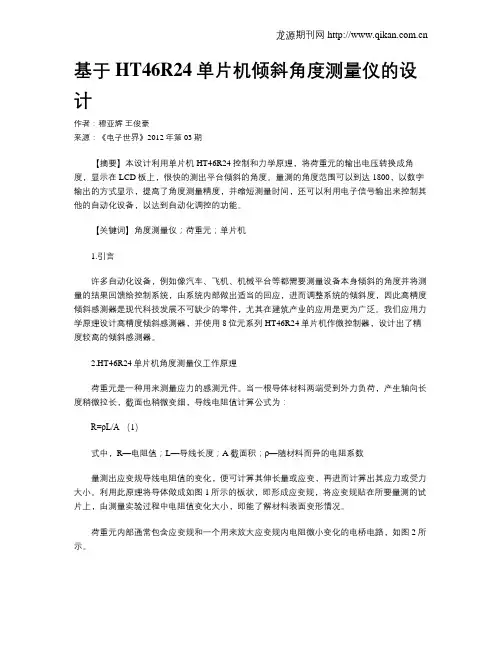

基于HT46R24单片机倾斜角度测量仪的设计
基于HT46R24单片机倾斜角度测量仪的设计作者：穆亚辉王俊豪来源：《电子世界》2012年第03期【摘要】本设计利用单片机HT46R24控制和力学原理，将荷重元的输出电压转换成角度，显示在LCD板上，很快的测出平台倾斜的角度。
量测的角度范围可以到达1800，以数字输出的方式显示，提高了角度测量精度，并缩短测量时间，还可以利用电子信号输出来控制其他的自动化设备，以达到自动化调控的功能。
【关键词】角度测量仪；荷重元；单片机1.引言许多自动化设备，例如像汽车、飞机、机械平台等都需要测量设备本身倾斜的角度并将测量的结果回馈给控制系统，由系统内部做出适当的回应，进而调整系统的倾斜度，因此高精度倾斜感测器是现代科技发展不可缺少的零件，尤其在建筑产业的应用是更为广泛。
我们应用力学原理设计高精度倾斜感测器，并使用8位元系列HT46R24单片机作微控制器，设计出了精度较高的倾斜感测器。
2.HT46R24单片机角度测量仪工作原理荷重元是一种用来测量应力的感测元件。
当一根导体材料两端受到外力负荷，产生轴向长度稍微拉长，截面也稍微变细，导线电阻值计算公式为：R=ρL/A （1）式中，R—电阻值；L—导线长度；A截面积；ρ—随材料而异的电阻系数量测出应变规导线电阻值的变化，便可计算其伸长量或应变，再进而计算出其应力或受力大小。
利用此原理将导体做成如图1所示的板状，即形成应变规，将应变规贴在所要量测的试片上，由测量实验过程中电阻值变化大小，即能了解材料表面变形情况。
荷重元内部通常包含应变规和一个用来放大应变规内电阻微小变化的电桥电路，如图2所示。
图中的惠斯登电桥是一个相当常见的信号放大电路，电桥上串连两个应变规，一个应变规与所要测量外力方向相同，另一个“补偿应变规”则与量测应变规相垂直，使所要测量外力不会对其产生变形。
在选用荷重元时，须注意量测物体的最大负荷、输出信号值、参考电源大小及反应时间等特性。
一般来说，荷重元的信号极为微弱，且常为非电线性的输出，需要经过信号放大器作放大与补正处理，才能得到量测力的精密度。
基于STC15单片机的数字式倾角仪应用设计
基于STC15单片机的数字式倾角仪应用设计数字式倾角仪是一种利用重力感应器实现对物体倾斜角度测量的仪器，广泛应用于建筑、交通、地质勘探、航空等领域。
本篇文章将介绍基于STC15单片机的数字式倾角仪应用设计。
一、技术原理数字式倾角仪由MEMS加速度传感器（三轴）和信号处理电路组成。
当物体发生倾斜时，重力作用于加速度传感器，传感器产生电信号，STC15单片机将这些信号转换为数字信号，通过处理得出物体的倾斜角度。
二、硬件设计1.硬件组成本设计所需的硬件组成如下：① STC15F2K60S2单片机②三个MEMS加速度传感器③发光二极管灯④电容式按键⑤ 8位数码管⑥可变电阻⑦电源模块2.硬件电路图（如图所示）三、软件设计1.软件流程图（流程图如图所示）2.软件设计①定义引脚和头文件在代码中定义引脚和头文件，包括MEMS加速度传感器的引脚和STC15单片机的引脚。
②初始化中断和定时器在代码中初始化中断和定时器，以便可以正确触发MEMS加速度传感器和STC15单片机的操作。
③测量传感器数据并显示在代码中，STC15单片机将从三个MEMS加速度传感器中存储的数据读取出来，并将其转换为数字信号，然后将倾斜角度显示在8位数码管上。
此外，也可以将倾角数据通过串口传送到计算机上进行保存、打印分析。
④加入校准功能在代码中，加入校准功能，可以将数字式倾角仪的误差降至最小。
四、应用范围数字式倾角仪广泛应用于各种测量场合，如建筑施工测量、工程机械起重预警、交通安全、地质勘探、航空导航、体育场地水平预警等方面。
采用STC15单片机作为控制核心，数字式倾角仪具有数据准确、操作简便、稳定性高、可靠性强等优点。
基于单片机的角度测量仪的设计
文章编号:1673-1255(2005)02-0060-04基于单片机的角度测量仪的设计杨凤年1,何文德1,刘光灿2(1.长沙学院计算机系,湖南长沙410003;2.北京理工大学光电工程系,北京100081)摘 要:分析了基于A T89S51单片机的角度测量的硬件组成、电路设计原理.给出了主函数的工作流程和源代码.设计样机已通过多种环境实验的测试.关键词:单片机;A T89S51;角度测量;C51中图分类号:TP302.7 文献标识码:ADesign of Angle Measuring Device B ased on Monolithic MicroprocessorYAN G Feng 2nian 1,HE Wen 2de 1,L IU Guang 2can 2(1.Depart ment of Com puter Science and Technology ,Changsha U niversity ,Changsha 410003,China ;2.Depart ment of Optical Engineering ,Beijing Institute of Technology ,Beijing 100081,China ) Abstract :The hardware structure and principles of the circuit design of the angle measuring device based on A T89S51are analyzed.The flow chart and source code of the main function on C51are provid 2ed.The samples has passed many environment tests.K ey w ords :monolithic microprocessor ;A T89S51;angle measuring ;C51 角度测量仪是某控制系统中瞄准装置的关键部件.在以往的控制系统中,多数都是仅凭设备操作人员眼睛瞄准指定目标,然后作出相应的控制,这样就带来一系列问题,如操作人员的经验、瞄准装置转盘的空回都可能会严重会影响瞄准目标的精确程度,从而严重影响控制系统的精度.为了提高控制系统的瞄准精度,在控制系统的瞄准装置中增加了角度测量仪部件,操作人员瞄准目标后的角度值能够精确定量地显示在操作面板上,帮助操作人员更加准确地瞄准目标,因此,极大地提高了控制系统的控制精确度.角度测量仪利用光电编码器读取角度值,采用A T89S51单片机实现角度值数码显示、角度值偏差范围的发光二极管指示功能(有三个指示灯,分别指示:偏高、偏低、适中).不论在操作的复杂程度上还是在测量的精度上,都是传统的眼瞄方法、刻度测量及标识方法无法比拟的.作为某控制系统的瞄准装置的重要技术改进,此仪器的应用大大提高了控制系统瞄准的精度,增加瞄准偏差范围的可读性,淘汰了传统的用刻度测量和标识角度的方法,使该控制系统的整体性能得到了显著提高.此外,该角度测量仪只要稍作改动即可广泛用于其它工业控制系统中.1 硬件基本原理首先,角度测量仪利用单片机读取光电编码器测出的角度值,再将角度值转换成密位值并显示在数码屏上(注意:密位(mil )是一种角度单位,密位100=角度6°).单片机判断当前角度值的偏差范围,给出控制信号点亮相应的发光二极管指示灯.此外,角度测量仪还可以通过控制面板上的开关控制实现瞄准镜照明和低温环境下瞄准镜自动除霜功能.单片机的主要功能是实现角度值数码管显示、角度值范围的发光二极管指示.该系统的难点在于确保角度值转换成密位值收稿日期:2005-01-24作者简介:杨凤年(1966-),女,工学硕士,高级工程师,研究方向为计算机系统结构和嵌入式系统.第20卷第2期2005年4月 光电技术应用EL ECTRO -OPTIC TECHNOLO GY APPL ICA TION Vol.20,No.2 April.2005图1 电路模块图的转换精度和系统在非常温环境下的工作可靠性.硬件分为以下几个模块:控制面板、单片机、光电编码器、电源、数码显示器、发光二极管匹配指示装置、周视镜与直瞄镜照明与除霜,如图1所示.1.1 单片机的选用首先,根据项目的需求分析可以得知单片机要完成的主要功能是:从光电编码器(数据总线宽度是15位)读取角度值后,将该角度值与系统预设的角度值比较,判断瞄准的角度值范围,点亮相应的指示灯.然后将从光电编码器读得的角度值转换成密位值,发送给串行L ED显示驱动器MAX7219,显示在L ED显示器上.从以上分析可以得知,适合此需求的单片机至少应具备3个8位并行I/O端口(其中光电编码器占用2个端口,其它占用1个端口),才能有效工作.众所周知,产品的品质等级通常分为三级:军用级、工业级和商用级,其中,军用级等级最高,商用级等级最低.由于此工业控制设备通常在户外作业,工作环境比较恶劣,故单片机的品质的等级也是需要考虑的一个重要因素.目前,MCS-51系列单片机技术成熟,开发所用的教材和技术资料多,开发工具齐全,市场上产品种类丰富、性价比较高、购买容易,开发语言简单易学(可以用汇编或C51),因此,该系列产品应用广泛,经久不衰.经过综合考虑,单片机采用A TM EL公司生产的A T89S51芯片(MCS-51系列单片机的工业级产品),兼容MCS51微控制器,4K字节FLASH存贮器支持在系统编程(ISP)1000次擦写周期,128字节片内RAM,工作电压4.0V到5.5V,全静态时钟0Hz到33MHz,三级程序加密,4个8位的可编程I/O端口,2/3个16位定时/计数器,6/8个中断源,全双工UAR T,低功耗支持Idle和Power down模式,Power down模式支持中断唤醒,双数据指针,上电复位标志.A TM EL公司生产的89系列单片机在工业、交通、仪器仪表、自动生产过程、航空、运输、汽车、家电等领域都有着极及其广泛的应用.所选型号为A TM EL公司的A T89S51-24PI,工业级.能适应-45℃～+80℃环境工作.单片机的I/O端口资源分配是:P0和P2口分配给光电编码器,P1口分配给显示驱动和匹配指示发光二极管控制以及MAX813.1.2 单片机主要外围电路的设计监控电路:为了提高单片机在恶劣环境下的可靠性,必须采用μP监控电路来增加单片机的稳定性和抗干扰能力.硬件监控电路有以下功能:(1)上电复位:保障系统加电时能正确地启动.(2)掉电复位:当电源失效或电压降到某一电压值以下时,产生复位信号对系统进行复位.(3)看门狗定时器:当处理器遇干扰,程序运行混乱产生“死锁”时,对系统复位.此处采用MAXIM 公司的军用级芯片MAX813LMJA.显示驱动电路:为了节省单片机I/O口资源,降低单片机的计算量,选用串行L ED显示驱动器MAX7219.它能控制8位共阴级L ED数码管,具有16级亮度控制、译码灵活,上电发光二极管全熄、只占用三根单片机I/O口线等优点.单片机及主要外围电路的原理如图2所示.图2 电路原理图1.3 单片机与外围器件的数据通信单片机与光电编码器:因为光电编码器获得角度值的速度远大于单片机的工作速度,所以,单片机可以认为光电编码器上的数据总是处于16第2期 杨凤年等:基于单片机的角度测量仪的设计 “准备好”状态,单片机随时可以读取有效数据,16位的角度值分成高8位和低8位两次读取,它们之间的数据是并行无条件传送.单片机与MAX7219:从单片机和MAX7219的工作速度来看,CPU 两次发送数据给MAX7219的时间间隔,足以保证单片机访问MAX7219时,MAX7219总是处于“准备好”状态.而MAX7219又是串行L ED 显示驱动器,因此,单片机与MAX7219的数据传送是串行无条件传送.单片机与MAX813:因为单片机向MAX813发送数据时,MAX813只等待接收单片机的初始化数据而并无其它的工作其工作速度足够快,可以认为MAX813总是处于“准备好”状态.因此,单片机与MAX813的数据传送也是串行无条件传送.2 软件设计原理角度测量仪启动工作后,单片机的工作过程是:系统启动后,初始化外部看门狗,初始化显示驱动芯片MAX7219,给看门狗计数器赋初值,读取光电编码器获取的角度值,当角度偏差值处在某一特定范围时,单片机发出控制信号点亮与该范围相对应的指示灯,将当前的角度值转换成密位值显示在数码屏,又重新给看门狗计数器赋初值,进入下一个工作循环.主函数的工作流程如图3所示.图3 主函数流程图 请注意,流程图中,带双线边的矩形框表示该部分为函数.在本课题的软件设计中,采用了C51编程语言,因为用C51编程不仅效率高,而且可读性很强.下面给出主函数的源代码.void main (void ){WDI =0; //初始化看门狗InitMax7219();//初始化MAX7219的函数while (1){WDI =1; //“喂狗”WDI =0;//“喂狗”G etAngle ();//读角度值的函数MachView ();//指示灯匹配显示的函数G etMil ();//计算密位值的函数DisplayMil ();//显示密位的函数}}在主函数调用的几个函数中,InitMax7219()的功能是初始化L ED 显示驱动器MAX7219,单片机向MAX7219发送消影控制、亮度、扫描范围、译码方式信息.G etAngle ()的功能是从光电编码器读角度值,先读高8位,再读低8位,然后将高8位和低8位合并,最后舍去最低位(光电编码器的有效数据是15位).MachView ()的功能是角度偏差指示灯匹配显示,将该角度值与系统预设的角度值比较,判断瞄准的角度值是偏高、偏低还是适中.如果角度值偏高,那么单片机就发出控制命令,使偏高指示灯亮,如果偏低,则令偏低指示灯亮,否则令适中指示灯亮.值得注意的是,计算密位值的函数G etMil ()的代码编写,要考虑角度的转换精度,在本课题中,采用了C51中的long 型变量来分别存放密位的整数和小数部分,并将角度的小数部分放大十万倍后参加运算,保证转换精度.DisplayMil ()的功能是驱动MAX7219显示密位.首先显示密位,判断此角度是否进入预设区,如果是,熄灭符号灯,各位显示“0”;如果没有,判断角度值是否为负,如果是,显示负号,如果是正,不显示负号,然后将角度值显示在L ED 显示屏上.26 光 电 技 术 应 用 第20卷由于篇幅所限,程序的源代码没有给出.3 结束语为了使角度测量仪能在各种可能的恶劣环境下(如高温、低温、振动等环境)正常工作,在整个设计过程中,要着重考虑的问题是硬件的可靠性和软件的可靠性.设计时的注意事项如下:(1)电源芯片的额定功率选择要留有余量.(2)元器件选择工业级或军用级产品.(3)采用硬件看门狗方案,防止单片机程序锁死.本课题设计的样机已处于测试阶段,目前已通过了常温和多种环境试验的测试.参 考 文 献1 胡汉才.单片机原理及其接口技术[M].北京:清华大学出版社,2002.231-2402 徐爱钧,彭秀华.单片机高级语言C51Windows环境编程与应用[M].北京:电子工业出版社,20013 Atmel Corporation.8-bit Microcontroller With4K Bytes In-System Programmable Flash[M],Atmel Corporation,20014 G etting Started and Greating Applications User’s Gui2 de[M].K eil Elektronik GmbH.and K eil S oftware,Inc, 20005 C51Compiler User’s Guide[M].K eil Elektronik GmbH.And K eil S oftware,Inc,2000简讯:法国的Scorpio轻型红外探测器 法国S ofradir公司投入市场的先进的高分辨率红外探测器Scorpio主要用于国土安全、军事及政府应用等领域。
基于HT46R24单片机倾斜角度测量仪的设计
图１运用应变规量测变形量
［ Ｅ２荷重元 内包含 应变规和 电桥 电路
在选 用荷重元 时，须注意量测
一
…
掰
ｊ
图３将类 比信号转化为数字信号
－
． ｌ
ｌ Ｌ ｉ
－ 一
ｌ ２
３ ４
５
８
一
Ｖ
ｌ 舶３ ｌ ２ ＢＮ Ｉ ７ Ｔ７ Ｐ／ Ａ
般 来说 ，荷重 元 的信 号极 为微弱 ，
主体用 来执行 逻辑 、运算 、计 时、
提前预 测意外 事故 的发 生；角 度测 型所 形成 的倾 斜角 ，使放 置在 车 内 的东西不易倾倒 ；可安装于病床 中让 病患能 自动调整所需倾斜角 ，而不须 再使用手摇方式调整病床的角度等。
教 学平 台，可 以积 极推进 高校 信息 参考文献
【 张喜艳 ， 月光． 育信 息化 绩效特 征 ４ ］ 解 教 ［ 王同 明． 网络辅助教学的研 究与探 结构解析Ｏ． １ ］ 高校 １ 中国电化教育， １ （ ： —７ ２ １８ ２ ２ ． ０ ）４ 化 建设 的应用水 平 ，可 以提 高学生
绱 三 ＾Ｓ， ｄ 一 Ｉ 嚣 Ｐ Ｉ ＨＴ
－
烈
矬
Байду номын сангаас
瞄培ｂ 一 ＾
Ｃｌ
潞 ｐ＾ Ｃ 一 Ｓ Ｌ
Ｃ ７
隔
Ｉ
予 口舭雌Ｅ８ ● Ｌ ９
Ｉ ， ，陋 们＇ ＃ １ ＇ｐ 椭 ｌ Ｍ Ｏ 曩Ｄ １ ８ １ ３ Ｉ
Ｉ ７ № Ｉ
Ｉ》 ＿． ）鳗 廑 …………………………一 ）
基于ＨＴ ６ ４ ４Ｒ２ 单片机倾 斜角度测量仪 的设 计
许 昌职业技术学院 穆 亚辉 王俊 豪
基于单片机的智能测角仪设计
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ａｎ ｉ ｎ ｔ ｅ ｌ ｌ ｉ ｇ ｅ ｎ ｔ ｇ ｏ ｎ ｉ ｏ ｍｅ ｔ ｅ ｒ ｂ ａ ｓ ｅ ｄ ｏ ｎ Ｓ ＴＣ１ ２ Ｃ５ Ａ６ ０ Ｓ ２ ｍｉ ｃ ｒ ｏ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｏ ｒ ｉ ｓ ｓ ｔ ｕ ｄ ｉ ｅ ｄ ｎ ｉ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ． Ｔ ｈ ｅ ｇ ｏ ｎ ｉ ｏ ｍｅ ｔ ｅ ｒ ｉ ｓ ｃ ｏ ｍｐ ｏ ｓ ｄ ｅ ｏ ｆｔ ｈｅ ａ ｃ ｃ ｅ ｌ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｓ ｅ ｎ ｓ ｏ ｒ ｍｏ ｄ ｕ ｌ ｅ Ｍ Ｍ Ａ７ ４ ５ ５ ， ｈｅ ｔ ｃ ｌ ｏ ｃ ｋ ｍｏ ｄ ｕ ｌ ｅ ＤＳ １ ３ ０ ２ ， ｈｅ ｔ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ａ ｎ ｄ ｈ ｕ ｍｉ ｄ ｉ ｔ ｙ ｍｏ ｄ ｕ ｌ ｅ ＤＨＴ１ １ ， ｎｄ ａ ｈｅ ｔ ｖ ｏ ｉ ｃ ｅ ｍｏ ｄ ｕ ｌ ｅ Ｓ Ｄ４ ０ ０ ４ ． Ｔ ｈ ｅ ｇ ｏ ｎ ｉ ｏ ｍｅ ｔ ｅ ｒ ｒ ｅ ａ ｌ ｉ ｚ ｅ ｓ ｔ ｈ ｅ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｄ ｉ ｓ ｐ ｌ ａ ｙ ｉ ｎ ｇ ｈｅ ｔ ａ ｎ ｇ ｌ ｅ ， ｔ ｉ ｍｅ ， ｅ ｍｐ ｔ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｎｄ ａ ｈ ｕ ｍｉ ｄ ｉ ｔ ｙ ，ａ ｎｄ ｉ ｔ ａ ｌ ｓ ｏ ｈ ａ ｓ ｈｅ ｔ ｆ ｕ ｎ ｃ ｉ ｔ ｏ ｎ ｏ ｆ ｄ ａ ｔ ａ — ｓ ｔ ｏ ｒ ａ ｇ ｅ ａ ｎ ｄ ｖ ｏ ｉ ｃ ｅ ｂ ｒ ｏ ａ ｄ ｃ ａ ｓ ｔ ， ｗｈ ｉ ｃ ｈ ｏ ｓ ｐ ｓ ｅ ｓ ｓ ｅ ｓ ａ ｃ ｅ ｒ ｔ ａ ｉ ｎ ｖ ａ ｌ ｕ ｅ ｏ ｆ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ ｂ ｉ ｌ ｉ ｔ ｙ ｎｄ ａ ｐ ｏ ｐ ｕ ｌ ａ ｒ ｉ ｚ ａ ｔ ｉ ｏ ｎ．
基于单片机的RLC智能测量仪器设计
摘要在使用电子元器件时，首先需要了解参数。
采用传统的仪表进行测量时，首先要从电路板上焊开器件，再根据元件的类型，手动选择量程挡位进行测量，这样不仅麻烦而且破坏了电路板的美观。
基于单片机控制实现的RLC测量仪可以在线测量、智能识别、量程自动转换等多种功能，大大提高测量仪的测量速度和精度，扩大了测量范围。
因此这种RLC测量仪既可改善系统测量的性能，又保持了印刷电路的美观，较传统的测量仪还具有高度的智能仪和功能的集成化，在未来的应用中将具有广阔的前景。
本课题主要研究内容为设计一个基于单片机的RLC智能测量仪器，能够智能地识别出待测元件是电容、电感还是电阻；能精确测量出电阻、电容、电感的参数值，同时还能加入语音播报的功能；可以实现量程电阻的自动转换，无须人工选择档位；对测量仪进行扩充后还实现了二极管、三极管的测量。
关键词：RLC测量仪；AT89S52；NE555AbstractIn the use of electronic components, the first need to understand ing the traditional instrument to measure, the first circuit board from a welding device, according to the type of components, manually select range Shift to measure, this is not only troublesome but also undermine The appearance of the circuit board. Based on SCM control to achieve the RLC-measuring instrument can measure, intelligent identification, range automatic conversion, and other features, thereby greatly increasing the meter measuring speed and accuracy, expanded the range. So this RLC measuring instrument can improve the performance measurement system, and maintain the appearance of the printed circuit, the more traditional measuring instrument also is highly intelligent and functional instrument of integration and application in the future will have broad prospects.The main topics for the design of research has been based on the RLC SCM smart measuring instruments, smart and able to identify components under test is capacitors, inductors or resistance; can be accurately measured resistors, capacitors, inductors of the parameters, while adding V oice of the broadcast function can be automatically converted range of the resistance, not artificial selection stalls; measuring instrument to carry out the expanded also to achieve the diodes, transistors measurement.Key words：RLC meter;AT89S52;NE555目录引言 (1)1 硬件电路 (2)1.1 设计要求 (2)1.2 电路方框图及说明 (2)1.3 各部分电路设计 (2)1.3.1 电阻测量电路 (2)1.3.2 电容测量电路 (3)1.3.3 电感测量电路 (4)1.3.4 多路选择开关电路 (4)1.3.5 按键及显示电路 (5)1.3.6 单片机模块 (6)1.3.7 量程选择模块 (7)1.3.8 电源模块 (8)2 软件部分 (8)2.1 主程序流程图 (8)2.2 程序清单 (9)3 相关元器件 (19)3.1 元件清单 (19)3.2 AT89S52资料 (20)3.3 ICM7218资料 (31)3.4 74LS390资料 (32)3.5 CD4052资料 (33)3.6 NE555资料 (33)3.7 共阳4位LED数码管资料 (39)3.8 三极管相关资料 (40)3.9 三端稳压管LM7805资料 (41)3.10 继电器资料 (42)4 调试总结 (43)5 结论 (44)谢辞 (45)参考文献 (46)附录 (47)引言测量电子元器件集中参数R、C、L的仪表种类较多，方法也各有不同，但都有其优缺点。
基于单片机的智能测角仪设计
基于单片机的智能测角仪设计李尚富;饶连周;魏名捷;曾金顶;林永福;陈俊玮【摘要】研究了一种基于STC12C5A60S2单片机的智能测角仪.该测角仪由加速度传感器模块MMA7455、时钟模块DS1302、温湿度模块DHT11、语音模块ISD4004组成,实现了角度、时间、温湿度的显示、存储以及语音播报的功能,具有一定的推广价值和实用性.【期刊名称】《三明学院学报》【年(卷),期】2013(030)004【总页数】5页(P39-42,87)【关键词】单片机;MMA7455L;角度测量【作者】李尚富;饶连周;魏名捷;曾金顶;林永福;陈俊玮【作者单位】三明学院机电工程学院,福建三明365004;三明学院机电工程学院,福建三明365004;三明学院机电工程学院,福建三明365004;三明学院机电工程学院,福建三明365004;三明学院机电工程学院,福建三明365004;福建广播电视大学三明分校,福建三明365000【正文语种】中文【中图分类】TH741.23如今的科学技术渗透到我们日常生活的每个角落，信息的获取非常重要，比如在建筑工地中需要保证楼层的采光就需要有一个合适两栋楼的角度。
角度测量在许多领域运用中都有重要作用。
传统的测量角度的方法都是通过笨重不方便的仪器读取其刻度值来获得的，得到的角度值不仅会因人眼的判断产生误差，而且测量的范围有限，这种情况造成了许多的不便。
为此笔者采用单片机和加速度传感器为核心设计了一种简单、方便、性价比高又实用的智能角度测量仪，以解决使用不便和精度差的问题[1]。
智能测角仪整个系统的设计主要是由微控制器、数据信息采集模块、信息输出及存储模块3个部分组成，如图1所示。
微控制器采用超低功耗STC12C5A60S2单片机，它能够实时处理数据信息采集部分传来的各种信息并控制各个器件正常运作。
数据信息采集部分由加速度传感器MMA7455模块[2-3]、时钟DS1302模块[4]、温湿度传感器DHT11模块[5]组成，实现实时采集时间、角度、温湿度数据。
基于STM32的高精度角度检测仪的设计
基于STM32的高精度角度检测仪的设计作者：杜锋李本登来源：《电脑知识与技术》2019年第13期摘要：针对现有角度测量装置测量精度低，实时数据差，抗冲击能力弱，测量环境灵敏度差，可操作性差的问题，采用 STM32高性能单片机设计了高精度角度测量仪，通过角度测量电路，补偿电路和 GPRS无线通讯电路的设计。
实现了通过GPRS无线数据传输从角度数据收集和存储数据到客户端的功能。
有效地提高了角度测量的效率。
高精度单轴测斜仪SCA103T 作为角度传感器，提高了测量的精度和灵敏度。
关键词：STM32;高精度;无线数据传输;SCA103T中图分类号：TP311 ; ; ; ;文献标识码：A文章编号：1009-3044（2019）13-0245-021 项目背景角度计用作许多控制系统中的瞄准部件的手段。
在过往的控制系统中，大都是靠操作人员的经验或者利用传统的机械式测角仪，传统的机械式测角仪利用分度盘来进行角度测量，而分度盘不能无限增加，从而受到限制，严重影响控制系统的测量要求。
角度测量仪可以方便地显示前后角度差，减少了工人的专业要求，提高了生产效率，有利于提高产品质量和安全性。
因此，有必要研究一种合适的角度测量方法。
本项目主要应用于桥梁建设打桩垂直度的测量、具有很强的实用价值。
由于之前的产品测量精度只能达到±0.01º，不能满足用户对角度测量精度的要求。
因此，通过本创新项目，能够提升角度测量精度。
2 设计方案角度测量是计量科学的重要组成部分，广泛应用于工业领域。
本文所描述的角度测量仪使用STM32F103作为数据处理的核心单元。
这是一款带有Cortex-M内核的低功耗，高速度的32位处理器。
角度测量模块使用的是高精度、低功耗角度传感器 SCA103 T，能将角度转换成16位数字输出或-5 V～+5 V的直流电压输出，对应的测量角度为-15º～+15º，通过给定的算法和数字低通滤波后即可计算出当前的倾斜角度值。
角度测量仪的设计
