时栅位移传感技术
磁栅位移传感器工作原理
磁栅位移传感器工作原理
磁栅位移传感器是一种应用很广泛的可检测物体位移变化的物理传感器，也称为磁滑
台或磁滑台式传感器。
磁栅位移传感器主要由有磁性物体制成的磁滑台和一组具有磁感
应特性的传感器磁针组成，磁滑台上面覆有一层能够人为改变金属厚度的特殊膜，这种膜
的厚度可以在一定的精度范围内确定物体的位移量。
磁栅位移传感器的工作原理是，当需要检测的物体移动时，磁滑台上的特殊膜的厚度
会发生变化，这将影响磁滑台内部的金属结构，也就是磁针出现的磁场发生变化。
结果，
磁针可以检测到物体的移动量，从而可以监测到物体在空间上的移动变化情况。
此外，磁栅位移传感器还可以用于检测在磁滑台上设置的对象的水平位置变化。
因此，磁栅传感器在确定某些物体在水平方向上的位置变化以及监控垂直位移方面有着广泛的应用。
磁栅位移传感器的优点是，它的电阻变化很小，电极的放大性能很好，响应速度也比
较快，可以大大提高传感器的准确度。
另外，由于它采用的是磁栅位移传感器，而不是受
温度影响而变化的传感元件，它具有良好的稳定性和耐用性，因此，它可以长期稳定地工作。
总的来说，磁滑台式传感器具有准确性高、性能稳定、反应快的特点，在检测物体的
空间变化方面有着广泛的应用，特别是在某些需要高精度的控制系统以及监测重要指标的
场合，都可以用磁栅位移传感器来代替其他类型的传感器，从而更加准确地获取信息。
时栅传感器的基本原理及应用
时栅传感器的基本原理及应用1. 时栅传感器的概述时栅传感器（Time-of-Flight Sensor）是一种可以测量物体与传感器之间距离的设备。
它利用红外线或激光发射器发射一个光脉冲，并通过测量脉冲的回程时间来计算距离。
时栅传感器可以应用于多个领域，如机器人导航、工业自动化、智能手机、虚拟现实等。
2. 时栅传感器的工作原理时栅传感器的工作原理基于飞行时间法（Time-of-Flight），即通过测量光脉冲从传感器发射到返回的时长来计算距离。
其工作过程如下：•发射器发射一个光脉冲。
•光线与目标物体相交并被反射。
•接收器接收到反射回来的光信号。
•通过测量光信号从发射到反射返回的时间差，计算出目标物体与传感器的距离。
3. 时栅传感器的优势时栅传感器相对于其他距离测量技术有以下优势：•高测量精度：时栅传感器可以实现亚毫米级别的距离测量精度，适用于精密测量应用。
•宽动态范围：时栅传感器可以测量靠近和远离传感器的目标物体，适应不同测量范围的需求。
•高抗干扰性：时栅传感器对于外界环境的光线变化、阴影等因素具有较高的抗干扰性能。
•快速响应速度：时栅传感器可以实现高速的测量和响应，适用于需要快速反馈的应用场景。
4. 时栅传感器的应用场景时栅传感器可应用于多个领域，例如：4.1 机器人导航时栅传感器可用于机器人导航中，帮助机器人感知周围环境并避障。
通过测量与障碍物的距离，机器人可以计算出最佳路径，并避免碰撞。
4.2 工业自动化在工业自动化领域，时栅传感器可以用于物体检测和测量。
例如，可以用于测量流水线上零件的位置、检测缺陷、计算速度等。
4.3 智能手机时栅传感器广泛应用于智能手机中的人脸识别和手势控制功能。
通过测量用户与手机的距离，可以实现自动息屏、快速解锁等功能。
4.4 虚拟现实时栅传感器可用于虚拟现实头盔中，实现对用户头部位置和姿态的精确测量。
通过实时跟踪用户的头部运动，可以提供更真实、沉浸式的虚拟现实体验。
时栅传感器使用要求
时栅传感器使用要求时栅传感器使用要求【导言】时栅传感器是一种常用于测量时间间隔的传感器。
通过测量电信号在栅栏之间通过的时间，可以获得高精度的时钟信号。
在各行业的科学研究、工程项目以及日常生活中都有着广泛的应用。
然而，由于其操作和使用的特殊性，我们在使用时需要遵循一些特定的要求。
本文将从深度和广度两个方面对时栅传感器的使用要求进行全面评估，并分享一些个人的理解和经验。
【正文】一、材料准备时栅传感器是一个非常精密的设备，使用时需要保持良好的状态。
在使用之前，首先要确保时栅传感器的外部无损伤，检查传感器表面是否有划痕或变形。
要确保传感器内部的电路板和连接线路的完整性，以免影响测量结果。
确认时栅传感器所需的电源和信号输入是否正常，以保证正常的测量运行。
二、环境要求时栅传感器通常对工作环境的条件有一定的要求。
要确保传感器工作的环境温度和湿度范围在设定值范围内，以免产生不必要的误差。
传感器周围的电磁环境要稳定，避免干扰对传感器的正常工作产生影响。
需要注意防止传感器接触到任何可能对其产生损害的物质，比如液体、腐蚀性物质等。
三、安装要求安装时栅传感器时需要注意以下几点要求：要选择一个稳定的固定位置。
传感器在测量时需要保持稳定，避免因为移动而导致误差。
在安装过程中，需要确保时栅传感器的栅栏与被测对象之间没有干涉。
要注意传感器与其它设备之间的接口和连接，保证信号传输的准确性。
四、校准和校验时栅传感器在使用一段时间后，需要进行校准和校验，以确保测量结果的准确性。
校准是指将传感器测量的数据与已知准确标准进行对比，计算并调整传感器的测量偏差。
校验是指通过对测量过程中的控制值进行比对，验证传感器的性能是否符合规范。
定期的校准和校验是保证时栅传感器长期稳定可靠工作的重要步骤。
五、使用注意事项在使用时栅传感器时，还需要注意以下几点：要避免传感器的过载和短路，以免产生损坏。
要避免传感器长时间工作在过高或过低的温度条件下，以免损坏传感器内部元件。
武汉磁栅位移传感器工作原理
武汉磁栅位移传感器工作原理磁栅位移传感器是一种用于测量限定范围内物体位移的传感器。
它主要由磁栅传感元件和连接部件构成，并通过相应的信号处理系统和控制系统来安装，操作，收集和处理信号。
一、磁栅位移传感器的基本结构1. 传感元件：由磁栅阵列构成，是获取物体位移信号的基础，其重要部件有磁栅元件、磁栅缝、固定框架等；2. 连接元件：主要包括传感器支架、轴承及紧固件，用于将磁栅传感器固定到产品上；3. 信号处理元件：一般由单片机、数据采集板、变压器等组成，主要负责处理传感器传出的电信号，实现不同的产品的测量；4. 控制系统：主要是控制器(被控者)和驱动器(送控者)，控制磁栅传感器的操作，实现位移传感器的使用。
二、磁栅位移传感器的工作原理1. 磁栅构成：磁栅传感器由一组磁栅连接而成，形成一组磁导体；2. 磁栅引脚：一般分成两组，一组为收集端，另一组为读取端，所有的磁栅都共享一些相同的收集端和读取端；3. 传感信号：在移动的物体穿过磁栅时，其中一组引脚的信号会被改变，从而输出物体移动位移的特征信号；4. 数据采集及处理：信号处理系统主要负责数据采集及处理，将采集到的特征信号进行检测、筛选、处理，最后将合格的信号发送给控制系统；5. 控制信号：控制系统根据信号内容，生成相应的控制信号，调整各元件的运行参数，实现物体位移的测量。
三、磁栅位移传感器的应用1. 打印机：磁栅位移传感器可用于测量打印机的墨斗活动范围和行程；2. 电池组件：可以测量一些电池组件的位移和移动距离，方便控制电池的使用；3. 密封组件：磁栅位移传感器可用于检测密封组件的尺寸，强度，质量等参数，以及距离、位移等；4. 机电组件：可以测量机械部件（如轴承，螺丝）的偏差及位移，帮助判断机械部件是否达到规定标准；5. 贴片元器：磁栅位移传感器可用于检测贴片元器的位移，从而提高贴片的精度；6. 自动化设备：可以测量用于制造自动化设备的零部件尺寸和位移，从而确保生产的自动化设备品质合格。
磁栅位移传感器工作原理
磁栅位移传感器工作原理磁栅位移传感器是一种使用磁场来测量物体位移的传感器。
它主要由磁栅和传感器两部分组成。
磁栅由多个磁材料组成，每个磁材料上都有一个固定的磁极。
传感器则是用于探测磁栅磁场变化的装置。
当物体位移时，磁栅会随之移动，进而改变磁场分布，传感器会通过测量磁场的变化来确定物体的位移。
以下将详细介绍磁栅位移传感器的工作原理。
首先，磁栅位移传感器利用磁场的相关特性实现位移的测量。
磁场是由磁物质产生的，并具有磁力线以及磁感应强度的特性。
在磁栅中，每个磁材料上都有一个磁极，通过相邻磁材料的排列，形成一定的磁场结构。
这种结构可以是连续的，也可以是离散的。
其次，磁栅位移传感器利用磁栅的移动来测量位移。
当物体位移到磁栅时，磁栅会随之移动，进而改变磁场结构。
例如，当物体向右移动时，磁栅也会向右移动。
这样一来，磁栅中磁极之间的距离会发生变化，从而改变了磁场的分布情况。
因此，我们可以通过测量磁场的变化来确定物体的位移。
然后，磁栅位移传感器利用传感器来探测磁场的变化。
传感器是一种可以感知磁场的装置，它可以将磁场的变化转化为电信号输出。
传感器的基本原理是利用磁场对导电材料的影响，如电磁感应、霍尔效应等。
当磁场的分布发生变化时，传感器会感受到磁场的变化并产生相应的电信号。
最后，磁栅位移传感器利用电信号来确定物体的位移。
传感器将感知到的磁场变化转化为电信号后，会经过处理电路进行放大和滤波。
然后，电信号会被传输到计算机或者显示设备等外部设备进行处理和显示。
通过分析电信号的特征，我们可以得到物体的位移信息。
总的来说，磁栅位移传感器的工作原理包括：利用磁栅产生的磁场结构，通过磁栅的移动改变磁场的分布情况，利用传感器感知磁场的变化并产生相应的电信号，通过处理电路放大和滤波电信号后将其传输到外部设备进行处理和显示。
通过这样的工作原理，我们可以实现对物体位移的测量。

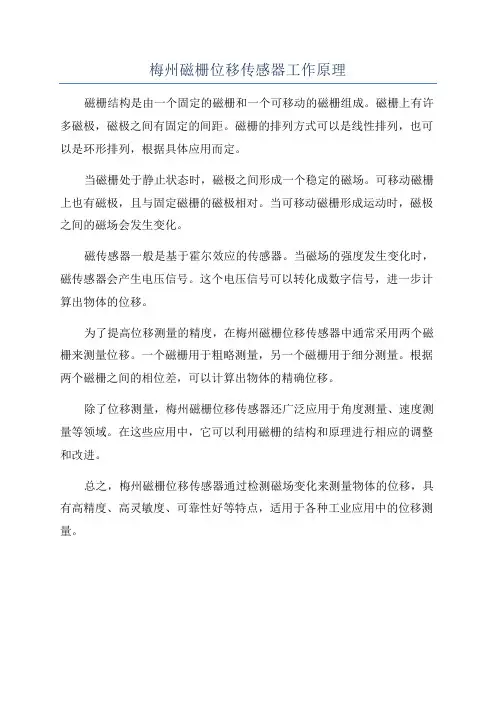

梅州磁栅位移传感器工作原理
梅州磁栅位移传感器工作原理
磁栅结构是由一个固定的磁栅和一个可移动的磁栅组成。
磁栅上有许多磁极，磁极之间有固定的间距。
磁栅的排列方式可以是线性排列，也可以是环形排列，根据具体应用而定。
当磁栅处于静止状态时，磁极之间形成一个稳定的磁场。
可移动磁栅上也有磁极，且与固定磁栅的磁极相对。
当可移动磁栅形成运动时，磁极之间的磁场会发生变化。
磁传感器一般是基于霍尔效应的传感器。
当磁场的强度发生变化时，磁传感器会产生电压信号。
这个电压信号可以转化成数字信号，进一步计算出物体的位移。
为了提高位移测量的精度，在梅州磁栅位移传感器中通常采用两个磁栅来测量位移。
一个磁栅用于粗略测量，另一个磁栅用于细分测量。
根据两个磁栅之间的相位差，可以计算出物体的精确位移。
除了位移测量，梅州磁栅位移传感器还广泛应用于角度测量、速度测量等领域。
在这些应用中，它可以利用磁栅的结构和原理进行相应的调整和改进。
总之，梅州磁栅位移传感器通过检测磁场变化来测量物体的位移，具有高精度、高灵敏度、可靠性好等特点，适用于各种工业应用中的位移测量。
时栅位移传感器原理介绍
图示为针对圆分度测量考虑了一种设计方 案如图3所示。采用速度为V的恒速同步电动机 ，轴上安装一个单齿，用它来构成W=360°的 运动标尺。在绕电动机轴线作回转运动的分度 转台上安装测头线圈a，其运动反映了被测物体 的角位移。另有一固定于底座上的测头线圈b， 也就是相当于坐标原点。当电动机带动单齿匀 速旋转分别掠过动、定测头a、b 时，将分别感 应出脉冲序列Pa和Pb， Pb相位保持不动，而 Pa相位将随测头a也就是被测物体的转动而移 动，于是用时钟脉冲Pt对Pa和Pb之间的相位差 进行插补计数，位置差（位移）反映为时间差。 由于时钟频率很高，分辨Thank you for your attention!
2.时栅位移传感器原理
本节参考了《精密时栅位移传感器研究》
2.时栅位移传感器原理
图1 在一个基准尺上刻线，栅距为W，运动 质点a以任意方向和任意速度v运动，每过一 道栅线发一个脉冲，配合辨向计数电路，可 得到其位移。为了保证分辨率和精度，必须 保证标尺刻线“既要密，又要精”。
图2 设想一把无限长栅线尺以恒速V运动起来， 每一道栅线在经过运动质点a和坐标原点b时， 会得到瞬时时刻To和Ti。于是a点相对于b点的 位移，成为栅线观测到的时间之差，则位移为 。
t=0时，两坐标系原点 重合,则t=t时刻，P点在 S的位置是：
如事先在 S 上距离原点 任意距离 W 处设有一考 查点，则可推出P 点到 达 W 点的时间： 以上P点的位移值与其 运动速度方向等参数无 关，可用于任意方式运 动的物体的位移测量。
如果 P 点在 S′发生位移 x′，P 点到达W 点 的时间将由 To变成 Ti ，而参考点 O′到达的时 间仍为 To，P点在 S 的 位置是：
1.位移的时空测量方法
挑战传统,产业报国——访时栅位移传感器发明人彭东林教授
“ 光年” ，都 包含 有 时空转 换的思想 。但 是他 们忽略
了跑 马圈地 只是一 种宏观 的 、统计 平均 的概念 ， “ 光
年 ” 中的光速是 自然界惟一 的恒速运动现 象 ，而我们 面对 的是微 观 的、精密的 ，以任 意速度运动 的物 体位
移测量 。所幸 的是 ，尽管有很 大争 议 ，国家 自然科学
测分析 系统 ” ，因在 国防和 机床 、齿轮行 业应用 效果 突出 ，于 １ ９ 年获 国家教委科 技进 ９５ 步二 等奖 ，１ ９ 年被 国家科委列 为 “ ９６ 国家级科 技成 果重点推 广计 划项 目”。作 为课 题负 责人五 次获得 国家 自然科学基 金资助 ，承担 教育部重 点项 目、国家 “ ６ ”项 目、国家质 ８３
提 出时 就 曾受 到各 种 质疑 ：有 的认 为这 是 不可 能 的 事， “ 已经 是一个哲学 问题 了”；有的认为这不是新
法”即后来 的 “ 时空坐标转换 方法” ，这个 “ 微机 装
置”即后来 的 “ 时栅传感器 ”。 １ ９ 年第一 台机 械式 ９９
时栅 诞生 ，虽然精度不高 ，只有 ±３ ，但这是 有史 新技术 ，全 新技术 变成全新产 品 ，全新产 品变成全 新 ４ 以来人 类第一次不用精 护创新 的基本 原则 ，以 “ 非共 识项 目”给予课题组 资助。１ ９ 年 ，第 一台 “ ９ ９ 单刻线 机械 式 时栅 ”诞 生 后 ，众 多 专 家学者 一 致 给予 了高 度评
“ ６ ” 、科技 部 中小企 业创 新基金 、国家质检 总局 ８３ 项 目以及两项 国防科 工委重大项 目资助 ，并获得 重庆 市技 术发 明一 等 奖 、 中国专 利金 奖 等 一系 列荣 誉 称
器 ，先后获重庆市技术发 明一等奖 ，中国专利金奖等 （ 以上工作个 人均排名第一 ） 。
时栅位移传感器原理介绍
时栅位移传感器原理介绍时栅位移传感器主要由传感器本体、测量电路和信号处理单元组成。
传感器本体包括活动构件和定位构件，活动构件与待测物体相连，定位构件固定在测量装置上。
传感器本体两侧各设置有一组时电极栅片，通过电源施加交变电压，使得传感器形成一个可测量的电容器。
当活动构件发生位移时，电容器的电容值也相应发生改变，从而可以通过测量电路和信号处理单元将位移值转换为电信号或数字信号。
具体来说，时栅位移传感器是基于电容变化进行位移测量的。
其工作原理如下：1.电容的影响：两个电极之间的电容与它们之间的距离成反比。
当两个电极之间的距离变化时，电容值也会发生变化。
2.时栅电容谐振：为了提高测量精度和信噪比，传感器中的两组电极栅采用谐振结构。
谐振结构使得传感器对位移更加敏感，并且减小了杂散信号的影响。
3.激励信号：通过施加一定频率的交变电压，激励电极栅，在一定频段内形成谐振电路。
这个频率一般为几百kHz，根据实际应用而定。
4.电容测量电路：对传感器中的电容进行测量，可以采用称为LC振荡电路或LC谐振电路。
当电容发生变化时，谐振电路的频率也会变化。
通过测量频率变化，可以得到位移量。
5.信号处理：测量得到的电容变化值通过信号处理单元进行处理，转换为电压信号或者数字信号。
可以通过模数转换（ADC）将模拟信号转换为数字信号，便于处理和传输。
然而，时栅位移传感器也具有一些限制。
由于测量原理的特性，传感器的线性度受到限制，对于大范围的位移测量，可能需要进行多点或者非线性校准。
此外，传感器对环境温度变化敏感，需要进行温度补偿。
总体来说，时栅位移传感器是一种可靠、精确的位移测量装置，在工业生产和科学研究中具有广泛的应用前景。
随着技术的不断发展，时栅位移传感器的测量范围和精度还将进一步提高，满足更多领域的需求。
成都磁栅位移传感器工作原理
成都磁栅位移传感器工作原理传感器头的磁栅是成都磁栅位移传感器的核心部件，它由一组分布在一个微米级精密检测阵列上的磁性物质组成。
这些磁性物质通常是由永磁材料或磁性薄膜制成，具有高磁导率和高磁阻率的特点。
当传感器头与测量物体相对位移时，物体上的磁场影响传感器头的磁栅，导致磁栅中磁性物质的磁性性质发生变化。
具体来说，如果传感器头靠近物体，物体的磁场将通过传感器头的磁栅，同时影响磁栅中的磁性物质。
由于磁性物质的高磁导率，磁栅会吸收物体磁场的一部分磁力线，形成与物体磁场密切相关的磁场强度。
为了测量这个磁场强度，传感器头上布置了一系列的磁敏电阻(MR)。
磁敏电阻是一种具有磁敏效应的电阻，它的电阻值与外部磁场的强度有很强的相关性。
当传感器头的磁栅受到物体磁场的影响时，磁敏电阻的电阻值会发生变化。
传感器体内的电子元器件则负责将磁敏电阻的变化转化为电信号进行处理。
通常，传感器体内部也布置了一组固定的磁敏电阻，用于作为基准，与传感器头上的磁敏电阻形成电桥电路。
当磁敏电阻的电阻值发生变化时，会导致电桥电路产生不平衡，从而引起输出电压的变化。
这样，通过检测输出电压的变化，就可以确定物体的位移信息。
除了上述原理外，成都磁栅位移传感器还采用了很多技术手段来提高其精度和稳定性。
例如，传感器头的磁栅可以采用多级分布，增加检测的灵敏度；传感器体内的电子元件可以利用差分放大器电路来提高输出的稳定性。
此外，通过对传感器头和传感器体进行优化设计，还可以使成都磁栅位移传感器在不同环境条件下具有良好的抗干扰性能和长期稳定性。
总之，成都磁栅位移传感器通过检测物体的磁场变化来测量位移，利用磁性物质和磁敏电阻的磁性特性，将位移转化为电信号输出。
它具有测量精度高、响应速度快、耐用性好等特点，在工业自动化、机器人、航空航天等领域有广泛应用。
时栅位移传感器的误差分离与补偿方法研究
时栅 位 移 传 感器 的误 差 分 离与 补 偿 方 法 研 究 彭 东林 ， 等
时 栅 位 移 传 感 器 的误 差 分 离 与 补 偿 方 法研 究
Ｒｅ ｅ ｒ ｈ ｏｎ Ｅ ｒ ｐ ｒ ｔ ｎ ａ ｄ Ｃｏ ｐ ｓ ｔｏ ｓ ａ ｃ ｒｏｒＳｅ ａ ａ ｉ ｎ ｍ ｅｎ ａ ｉ ｎ ｏ ｆ ｒＴ ｍ ｅ ｇ ａ ｉｇ Ａｎ ｕａ ｓ ｌｃ ｍ ｅｎ ｎ ｏｒ ｏ ｉ — ｒ ｔｎ ｇ ｌｒＤｉｐａ ｅ ｔＳｅ ｓ
彭 林 加． 政 高 忠华 陈锡 侯 饧 森 郑 方 蒸 世
（ 庆理 工大 学机械 检测技 术 与装备 教育 部工 程研 究 中心 ， 重 重庆 ４０ ５ ） ０ ０ ４
摘
一
Байду номын сангаас
要 ：为进一 步提 高时 栅角 位移 测量 系统 的测 量精 度 ， 降低 生 产成 本和生 产 时间 ， 据时栅 传 感 器 的误差 组 成和 误 差特 性 ， … ｒ 根 提
０ 引 言
时栅 传感器 是一 种全 新 的位移 传感 器 ０ ， 实 它
分 离 为 ｎ次误 差 谐 波 的 叠 加 之 和 。 闪 此 ， 用 傅 里 运 叶 级数 分 离 法 ， 角 系 统 的误 差公 式 可 表示 为 ： 测
△ ＝６ ０＋６１ｉ ｃ ＋ … ＋６ ｓｎ ｃ ＝ ｎｅ ｓ ｉｎ ｅ
时栅位移传感技术
即x=V(Ti-To)。其中运动坐标系可由以To为固定 周期的时间坐标系配合以W为固定间隔的空间 静止坐标系等效代替!两种坐标系的关系为 V=W/To。 这就是著名的时空坐标转换理论（简称TST理 论）其内涵有三点： （1）建立带时间考查点的相对匀速运动双坐 标系，则一个坐标系上的位置之差（位移）， 表现为另一个坐标系上观察到的时间之差。
在时空坐标转换理论下，发明了多种时栅位移传感器，例如： 差频式时栅、单齿式时栅、场式时栅、变耦变压器式时栅等。 今天和大家一起分享其中的一种—磁场式时栅。 顾名思义，这种时栅是以磁场产生的匀速坐标系S’,如下图
众所周知，当三相电机中按空间120度均分的 三相定子绕组通以按时间120度均分的三相交 流电流时，在电机的定子线圈和转子线圈之间 的气隙中将形成一个行波磁场，即常说的旋转 磁场，其转速 60 f (K为电机极对数,是一定值 V K f为电源频率）称为同步转速。在转子上开一 个槽，埋一根导线作为动测头a在定子线圈空 隙处埋一根导线作为定测头b，降低电源电压
（2）通过建立匀速运动坐标系，把对被测物 体的匀速要求，转化为对传感器的匀速要求， 使得用时间测变速运动物体的位移空间成为可 能。 （3）在一个匀速运动坐标系中，时间（时钟 脉冲）具有唯一的空间当量，就是V。 （4）测量属于位置测量，与质点运动速度v无 关。
在TST系统的基础上再辅以时钟脉冲源,微处理 器及相应电路,即构成一个完整的时栅传感器。 时栅位移传感器原理框图如下图
使电机转子自己不转也不发热，而旋转磁场M, 构成W=360度的S’匀速坐标系。当它相继掠过 动、定测头导线时，根据右手定则，在两根导 线上将分别感应出电势。当我们以任意速度v 转动转子到任意位置时，转子与参考点（定子 导线）的夹角
梅州磁栅位移传感器工作原理
梅州磁栅位移传感器工作原理梅州磁栅位移传感器是一种重要的位移传感器，它能够检测细微的振动和加速度，并能够快速准确的测量物体的位移。
它的基本原理是通过使用一个磁力计测量磁场的变化去检测物体的位移。
磁栅位移传感器由一个磁栅组成，大多数磁栅由一个固定的磁极（例如铁）和一个可变磁极构成，这两个磁极之间构成了一个相对稳定的磁场。
通常，可变磁极会作为一个浮动电容或者金属片，它随着位移的变化而变化，这样可以通过测量磁场的变化来检测物体的位移。
传感器的输出通过两个绕组（称为编码器输出）的变化来计算出位移。
磁栅位移传感器具有良好的精度，重复性和可靠性，使用它可以很容易的检测物体的微小加速度和位移。
它还具有高精度，没有学习曲线，可在范围内提供准确读数，低成本，低仪器限和便宜的安装要求等多项优势。
磁栅传感器的工作原理是将一个发射器的磁场传送到被测物体上，然后被测物体上的磁场被接收，从而测量出磁场的变化。
当物体发生位移时，接收的磁场强度会有所变化，并以电脉冲或电压的形式传送到编码器，从而读取出物体的位移值。
因此，磁栅位移传感器可以测量物体的位移，并将这些位移数据传送到计算机或制动器中，用于相关的控制或分析。
磁栅位移传感器由磁栅组成，它可以测量振动、加速度和位移，具有精度高、重复性好、动态范围大等优点，因此广泛应用于汽车及机械设备上。
例如：用于汽车的动力分配和排放系统的重要传感器；机械设备的定位和跟踪，包括液压起落架的悬挂。
此外，磁栅位移传感器还可以应用于位置测量、导航系统、建筑物的移动监测等。
总之，磁栅位移传感器是一种重要的位移传感器，它的基本原理是通过使用一个磁力计测量磁场的变化来检测物体的位移。
它具有高精度，没有学习曲线，可以测量振动、加速度和位移，并具有良好的重复性和可靠性，广泛应用于汽车及机械设备上，也能应用于位置测量、导航系统、建筑物的移动监测等。
纳米时栅位移传感器的信号处理技术研究
纳米时栅位移传感器的信号处理技术研究一、引言随着科技的不断发展，纳米技术已经逐渐成为了研究的热点之一。
而纳米时栅位移传感器作为其应用之一，也逐渐受到了人们的关注。
本文将对纳米时栅位移传感器的信号处理技术进行研究。
二、纳米时栅位移传感器1. 纳米时栅位移传感器的原理纳米时栅位移传感器是一种基于MEMS技术制备的微型力学传感器。
其原理是利用金属或半导体材料在电场作用下产生形变，进而测量出物体表面的微小变化。
2. 纳米时栅位移传感器的优点相比于其他传感器，纳米时栅位移传感器具有以下优点：（1）具有高精度和高灵敏度；（2）可以实现非接触式测量；（3）可以在高温、低温等恶劣环境下进行测量；（4）可以实现微型化和集成化。
三、信号处理技术1. 信号采集信号采集是指将纳米时栅位移传感器产生的微小信号转换为数字信号，以便进行后续处理。
常用的信号采集方法有模拟信号采集和数字信号采集两种。
2. 信号放大由于纳米时栅位移传感器产生的信号微小，因此需要进行放大处理。
常用的放大方法有运算放大器、差分放大器等。
3. 信号滤波由于环境噪声等因素的影响，纳米时栅位移传感器所产生的信号中可能会包含一些噪声。
因此需要进行滤波处理，以提高测量精度和稳定性。
常用的滤波方法有数字低通滤波、数字高通滤波等。
4. 信号处理经过前面几步处理后，得到了一个较为准确的测量值。
但是在实际应用中，还需要对这个值进行进一步处理，以便更好地理解和应用。
常用的信号处理方法有数据可视化、数据分析等。
四、应用领域纳米时栅位移传感器可以广泛应用于机械工程、电子工程、材料科学等领域。
例如在机械工程领域中可以应用于轴承故障检测、振动监控等方面；在电子工程领域中可以应用于MEMS传感器、生物传感器等方面；在材料科学领域中可以应用于材料表面形貌分析等方面。
五、总结纳米时栅位移传感器作为一种新型的微型力学传感器，具有高精度、高灵敏度、非接触式测量等优点，可以广泛应用于机械工程、电子工程、材料科学等领域。
时栅位移传感技术讲解
小狗移动的距离=栅数X栅距(D=N*H)
时栅位移传感技术原理
事实上，“用时间测量空间”的思想久已 有之。在古时候，就有“跑马圈地”的做法， 即用一匹马跑一炷香的时间，代表对所需要距 离的丈量。人们在天文学中更是习惯用光年来 表示距离的量度。
———磁场式时栅位移传感器
概述
位移(直线位移或角位移)测量是最基本、最 普遍的测量。在大量程位移测量中为了兼顾分 辨力和量程，许多传感器采用了栅式结构，如 光栅、磁栅、容栅、齿栅、感应同步器等，利 用其运动过程中某些物理量有规律的周期性变 化而形成沿空间均匀分布的“栅线”从而可以 通过对栅线的计数而得到位移量。
0
To
而这段时间内,a相对于b的位移正是
和累加的公式一样，这里也实现了用时间脉冲 累加来求取空间位移， 火车a的位移为：S=X+V.To （1）这里是对非匀速运动的测量，具有实用意义。
（2）测量需要建立在一个恒速运动的坐标系上， 另有一个静止的坐标系及考查点。
（3）测量与v无关，无论它是变化的、变向的 或是间断的，测量只与被测物在采样当时的位 置有关。
背景分析
现有的栅式位移传感器，依赖的是基于超 精密机械加工的高精度空间刻划技术，而栅线 数难以进一步提高，只能依靠电子细分，从而 引起成本、可靠性、抗干扰力等方面的问题， 直到时栅位移传感器的诞生。
事实上，对于一个匀速运动的质点，已经
可以借用时间t去测量空间x如下面公式：
T
x 0 Vdt
VT
V Pt
磁栅伸缩位移传感器工作原理
磁栅伸缩位移传感器工作原理
磁栅伸缩位移传感器是一种用于测量物体线性位移的传感器。
它通过测量磁栅的位移来确定物体的长度变化。
这种传感器使用磁栅材料制成，其中包含着许多细小的磁性条纹。
当物体发生位移时，磁栅也会伸缩，导致磁性条纹的间距发生变化。
该传感器工作的基本原理是利用磁性条纹之间的磁感应强度的变化。
当磁栅伸缩时，磁感应强度的分布也会随之变化。
传感器中包含一个磁束传感器（如霍尔效应传感器或磁电阻传感器），用于测量磁通量的变化。
通过测量磁通量的变化，可以计算出磁栅的位移。
具体的工作原理可以分为下面几个步骤：
1.传感器安装：将磁栅安装在需要测量位移的物体上。
磁栅的长度应与物体的长度一致，以确保测量的准确性。
2.磁场产生：在传感器的一侧，产生一个稳定的磁场。
这可以通过使用永久磁铁或电磁铁来实现。
3.磁感应强度测量：传感器中的磁束传感器测量磁通量的变化。
磁通量是单位面积上通过的磁场的总磁场线数。
4.位移计算：根据测量到的磁通量变化，可以推算出磁栅的位移。
这可以通过使用已知的磁栅位移与测量到的磁通量变化之间的关系来实现。
需要注意的是，由于磁感应强度与磁通量之间的关系是非线性的，并且受到磁栅材料的磁导率、温度等因素的影响，因此在实际测量中可能需要进行校准和温度补偿。
时栅传感器的基本原理及发展过程
2.位移的时间测量模型
式（2.2）从时间的角度描述了质点运 动的位移。由式（2.2）可以建立位移的 时间测量模型。
位移测量中的时空坐标转换思想
客观实际中大量存在的运动是非匀速 的，有时还是间断和变方向等不规则运 动。能否利用某种转换，使被测物无规 则运动的位移转换为其他物体匀速运动 的位移，从而充分利用时间量进行位移 测量优势？
在大量程位移测量中，为了兼顾分辨 力和量程，许多传感器采用了栅式结构， 如光栅、磁栅、容栅、球栅、齿栅、电 栅（感应同步器）等，利用其运动过程 中 某种物理量有规律的周期性变化而形成 沿空间均匀分布的“栅线”，从而可以 通过对 栅线的计数而得到位移量。
光栅传感器是目前采用最为广泛的栅式 传感器，精度较高，技术也是比较成熟。 然而光栅传感器也是有明显的缺点的
波形保持正弦不变而沿一轨迹匀速前进。其行波每经过固定的时间T， 就前进固定的空间距离 W，因此行进速度 V＝W/T 恒定。因其波形固定， 空间间隔均匀，行进速度恒定，这正是理想的 S′坐标系。三相异步电机 中按空间均布的三相定子绕组通以相位互差 120 的三相交流， 在电机的定子线圈和转子线圈之间的气隙中将形成一个旋转磁场，该 旋转磁场在转子导体中感应出电压和电流信号，转子以略低于旋转磁场 转速的速度旋转。如果转子绕组是断开的，则在绕组两端有一电压信号。 如果用一段导线代替转子绕组会怎么样呢？导体两端的信号弱的多，但 还可以检测到。因此，如图 3.12 所示，根据三相异步电机的原理，可以 构造基于时空坐标转换理论的传感器来测量角位移。旋转磁场可以看成 是行波，它的转速称为同步转速，其值可由（3.34）式计算。
两种位移测量模型
基于驻波调制方法的新型时栅位移传感器
ｒ 感应线 圈 一
— —
铁芯２ 铁芯 １
一
一 激励线 圈
图Ｓ
位置 ２ —— 虚 拟 磁 力 线 位置 １
传 感 器 实 物 图
定子 、 子上分别绕 制激励 线 圈和感 应线 圈 ３ 转 ０匝 、０匝 。 ９ 激励 线 圈 输 入 峰 峰 值 为 ２ 的正 弦 交 流 电 ， 率 为 ４ ０Ｈ ． ０Ｖ 频 ０ ｚ 随 着 转 子 在 定 子 内 转 动 ， 路 感 应 信 号 如 图 ６所 示 ， 加 合 成 的 两 叠 行 波 电信 号 如 图 ７所 示 。 建 立 实 验 装 置 ， 新 型 时栅 位 移 传 感 器 与光 （ 转 第 ２ 将 下 ７页 ）
最大时 ， 二路信 号幅 值为零 ， 第 同样 也 能感应 出一 组拍 频驻 波 信号 。将两路拍 频驻波信号叠加 ， 即可得到关 于时 间变 化量与
空 间位 移 量 的行 波 函 数 。
根 据 新 型 时栅 位 移 传 感 器 设 计 方 案 ， 先 建 立 实 物 模 型 验 首
证行波产生新方法 。传 感器如图 ５所示 。
频驻波信号叠加 就可 以得 到关 于时 间变化 量 和空 间位 移量 的
行 波 电 场 。将 两 路 输 入 电信 号 相 位 调 制 相 差 ９ 。 可 实 现 时 ０即 间 正 交 ； 为 了 实 现 两 路 电 信 号 空 间 正 交 ， 须 通 过 新 的 结 构 而 波调制方法 的新型 时栅 位移传感器 基
５
例如对单 向电机 而 言 ， Ｏ 为 电机线 圈 通 入 电流 的时 间 函数 取 ｔ ２ ＝２ ， 订— 而取 为 电机线 圈分 布的空 间 函数 ２
』
变化规律 ， 计 的新 型时 栅位 移传 感器 分 为上下 两 层 ， 图 ４ 设 如
