高二物理恒定电流习题(含答案)
学习必备 欢迎下载
R1
V2 V1
A K
R3 R2
图3 I B
III
II A
60 I
O U
30
图2 第二部分 恒定电流（一）
1．一只普通白炽灯，不通电时灯丝的电阻为R1；正常发光时灯丝的电阻为R2。比较R1和R2的大小，应是（ ）
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．条件不足，无法判断
2．在图1所示电路中，A、B间的电压保持一定，UAB=6V，电阻R1=R2=4Ω，R3=2Ω。那么（ ）
A．开关S断开时，R3两端电压是3V B．开关S接通时，R3通过的电流是1.5A
C．开关S断开时，R1通过的电流是0.75A D．开关S接通时，R1两端电压是4V
3．电阻A，B的伏安曲线如图2所示，下面说法正确的是（ ）
A．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内
B．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内
C．A，B电阻阻值之比为 1 : 3 D．A，B电阻阻值之比为 3 : 1
4．在图3所示的电路中，当电键K闭合后，电流表A的示数为零，电压表V1的示数为6V，电压表V2的示数为零。导线、电表、电键及各接线处均无问题，这说明断路的是（ ）
A．电阻R1 B．电阻R2
C．电阻R3 D．串联电池组
5．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R1，再将这4段电阻丝并联，并联后总电阻为R2，则R1与R2的大小依次为（ ）
A．1Ω，0.5Ω B．2Ω，0.5Ω C．2Ω，1Ω D．4Ω，1Ω
6．图4中，四盏灯分别标为：L1（4V，1.6W），L2（5V，1.25W）， L3（6V，1.8W），L4（10V，10W）。那么，将电路两端接到8V电源上后，它们消耗的电功率P1、P2、P3、P4的关系是（ ）
A．P 1 > P2 > P3 > P4 B．P2 > P1 > P4 > P3
C．P2 > P1 > P3 > P4 D．P1 > P2> P4 > P3
7．如图5所示电路，电源的电动势为12V，L为灯泡，R1和R2为定值电阻，若用电压表测得A、B两点间的电压为12V，则说明（ ）
A．L、R1和R2都断了
B．L、R1和R2都是好的
C．L是好的，R1和R2中至少有一个断了
D．R1和R2是好的，L断了
8．在图6所示的电路中，电源电动势为E，内阻为零，电阻R1=2R2，在R2的两端并联上一段电阻忽略不计的导线L，则（ ）
A．通过电阻R1和R2的电流I1=I2
B．R1两端电压U1=2E/3
C．导线L中通过的电流IL=E/R1 D．使电阻R2断路，通过R1的电流不发生变化
9．用两根导线组成输电线路，输电的功率为4400kW。当输电电压为2200V时，输电线上的电流是多少？如果输电电压提高到原来的50倍，输电线上的电流又是多少？
10．某院内有居民甲、乙两户，院内的供电线路从进院后的接线端起，经25m先到达甲户，再从甲户经25m到达乙户，院内供电线路用横截面积是2.5mm2的铝芯橡皮绝缘线。甲户用电器的总额定功率为2kW，乙户也为2kW，为了增加用户的安全用电功率，现在要进行“电力增容”改造，在改造时保持线路分布情况不变，使两户各自用电器图6 E R1 R2
I2 I3 I1 U1
L V L R1 R2
B A
图5 L3
L1 L2
L4
图4 学习必备 欢迎下载
总额定功率均增加到4kW，增容后院内的供电线路改用铜芯橡皮绝缘线，下表列出了不同横截面积、两种材料的导线在常温下的电流全载流量（即在长时间用电时的最大安全电流）。
导线横截面积S/mm2 铝芯橡皮绝缘线I/A 铜芯橡皮绝缘线I/A
2.5 21 28
4 28 37
6 36 47
10 51 68
设两户所有电器均为纯电阻，各用电器的额定电压都是220V，用户室内电线的电阻忽略不计，设进院后的接线端的电压总保持220V，试回答下列问题：
（1）在适用和经济的前提下，为了增容，院内的供电线路要选用哪一种横截面积的铜导线?说明理由。
（2）画出院内供电、用电的电路原理图，若增容后，甲、乙两用户都在同时使用“220V 4kW”的电器，则乙户所得到的实际电功率为多少?（铝的电阻率ρAl=2.9×10-8Ω·m；铜的电阻率ρCu=1.7×10-8Ω·m）
参考答案：
1.B 2.B 3.AD 4.A 5.D 6.B 7.C 8.CD 9.2×103A；40A 10.（1）总电流最大为I总=P总/U=36.4A＞28A 查表，选截面为4mm2的铜芯橡皮绝缘线。（2）3.58×103W。
第二部分 恒定电流（二）
1．关于闭合电路，下列说法正确的是 （ ）
A．电源短路时，放电电流为无限大
B．电源短路时，内电压等于电源电动势
C．用电器增加时，路端电压一定增大
D．把电压表直接与电源连接时，电压表的读数稍小于电源电动势
2．许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是600mV，短路电流是30mA，这块电池板的内电阻是（ ）
A．60Ω B．40Ω C．20Ω D．10Ω
3．有四节相同的干电池串联成电池组，每节干电池的电动势为1.5V，内阻为0.05Ω。电池组与电阻为11.8Ω的用电器连成闭合电路，这时电池组两端的电压是（ ）
A．6.0V B．5.9V C．1.5V D．1.49V
4．用图1所示电路，测定电池组的电动势和内电阻。其中○V为电压表（其电阻足够大），定值电阻R=7.0Ω。在电键未接通时，○V的读数为6.0V；接通电键后，○V的读数变为5.6V。那么，电池组的电动势和内电阻分别等于（ ）
A．6.0V，0.5Ω B．6.0V，1.25Ω C．5.6V，1.25Ω D．5.6V，0.5Ω
5．在图2所示的电路中，电源的电动势和内电阻均为定值，各电阻都不为零。电键接通后与接通前比较，电压表读数的变化情况是（ ）
A．变大
B．变小
C．不变 图1 S
R V
S V
图2 学习必备 欢迎下载
B 图4 U p R1 A
R2
R0 A1 A2 a
b D．因电阻未知，无法判断
6．电路如图3所示，已知电池组的总内电阻 r=1Ω， 外电路电阻 R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（ ）
A．2.0V B．2.5V C．3.0V D．3.5V
7．如图4所示，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。R0小于R1，R0和R2都不等于零。那么，按图示电路，滑动变阻器滑片P由b端逐渐向a端移动过程中，安培表○A1、○A2示数的变化情况是（ ）
A． ○A2示数一直不断增大 B．○A1示数一直不断减小
C． ○A2数先增大后减小 D．○A1示数先减小后增大
8．图5所示，电源的电动势为12.0V、内电阻为0.6Ω。滑动变阻器与定值电阻R0串联，R0=2.4Ω。当滑动变阻器的滑片P滑到适当位置时，滑动变阻器发热损耗的电功率为9.0W，求这时滑动变阻器aP部分的阻值Rx。
9．利用图6所示的电路可以测量电源的电动势和内电阻。当滑动变阻器的滑片滑到某一位置时，电流表和电压表的示数分别为0.20A和2.90V。改变滑片的位置后，两表的示数分别为0.40A和2.80V。这个电源的电动势和内电阻各是多大？
10．如图7所示的电路中，电键S1断开时，电键S2分别接到M端与N端，电压表的示数之比U1∶U2=4∶3。电键S1接通后，滑动变阻器的滑片移到a点，ac间电阻为R1，将S2分别接到M端与N端时，变阻器消耗的电功率恰好都是4W。若变阻器的滑片移到b点，bc间电阻为R2，R2=R1/4，S2接到N端时，变阻器消耗的电功率也是4W；那么，将S2再接到M端时，变阻器消耗的电功率Px是多少W?（电源电动势和内电阻恒定不变，电压表对测量的影响忽略不计）
参考答案：
1.D 2.C 3.B 4.A 5.A 6.C 7.AD 8. 9Ω或1Ω 9. E=3.00V；r=0.50Ω 10. 2.56W
第二部分 恒定电流（三）
1．一台电动机，额定电压是100V，电阻是1Ω。正常工作时，通过的电流为5A，则电动机因发热损失的功率为（ ）
A．500W B．25W C．2000W D．475W 图3 V R
E r
图5 P
S a b
R0
V A
E r S
图6
图7 E1
E2 r1
r2 S1
S2 M
N c a b
V 学习必备
欢迎下载
2．如图1所示电路，当变阻器的滑片向下滑动时，电流表及电压表读数的变化是（ ）
A．电流表、电压表读数都变大
B．电流表读数增大，电压表读数减小
C．电流表读数减小，电压表读数增大
D．电流表、电压表读数都减小
3．如图2所示，一个电源的电动势为ε、内电阻为r，将一个额定电压为U的电动机接在该电源上，电动机正常工作，通过电动机的电流为I。电动机的内阻为R，关于在时间t内的能量转化，下面的说法中正确的是（ ）
A．电源释放的电能为It（U+Ir）
B．电源释放的电能为I2t（R+r）
C．电动机转化的机械能为It（U-IR）
D．电动机转化的机械能为It[ε-I（r+R）]
4．如图3电路中，电源电动势为E，内阻为r，固定电阻R1=r，可变电阻R2的最大值也等于r。则当滑动头上移时（ ）
A．电源的输出功率增大
B．电源内部的电势降落增大
C．R2消耗的电功率减小
D．电源的效率增加
5．在图4所示的电路中，已知电容C=2μF，电源电动势ε=12V，内电阻不计，R1∶R2∶R3∶R4=1∶2∶6∶3，则电容器极板a所带电量为（ ）
A．-8×10-6C
B．4×10-6C
C．-4×10-6C
D．8×10-6C

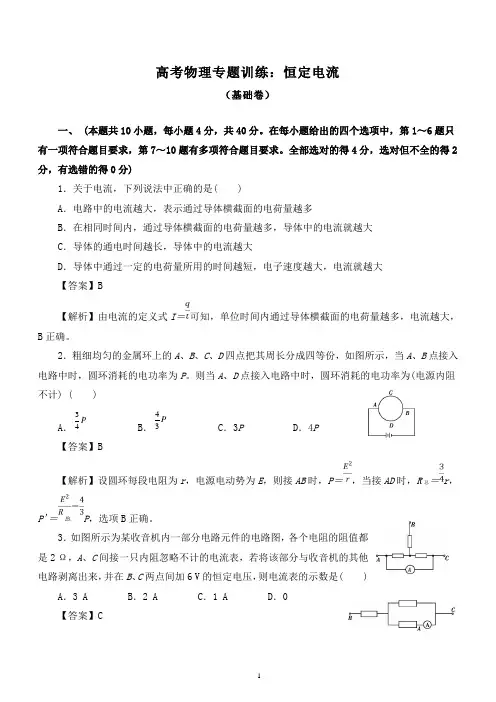

2020届高考物理专题训练：恒定电流(两套 附详细答案解析)
1 高考物理专题训练：恒定电流
（基础卷）
一、 (本题共10小题，每小题4分，共40分。在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分)
1．关于电流，下列说法中正确的是( )
A．电路中的电流越大，表示通过导体横截面的电荷量越多
B．在相同时间内，通过导体横截面的电荷量越多，导体中的电流就越大
C．导体的通电时间越长，导体中的电流越大
D．导体中通过一定的电荷量所用的时间越短，电子速度越大，电流就越大
【答案】B
【解析】由电流的定义式I＝可知，单位时间内通过导体横截面的电荷量越多，电流越大，B正确。
2．粗细均匀的金属环上的A、B、C、D四点把其周长分成四等份，如图所示，当A、B点接入电路中时，圆环消耗的电功率为P。则当A、D点接入电路中时，圆环消耗的电功率为(电源内阻不计) ( )
A．34P B．43P C．3P D．4P
【答案】B
【解析】设圆环每段电阻为r，电源电动势为E，则接AB时，P＝，当接AD时，R总＝r，P'＝P，选项B正确。
3．如图所示为某收音机内一部分电路元件的电路图，各个电阻的阻值都是2 Ω，A、C间接一只内阻忽略不计的电流表，若将该部分与收音机的其他电路剥离出来，并在B、C两点间加6 V的恒定电压，则电流表的示数是( )
A．3 A B．2 A C．1 A D．0
【答案】C
【解析】等效电路如图所示，由串、并联电路的特点可知I＝＝2 A，所以IA＝1 A，选项C正确。
4．某个由导电介质制成的电阻截面如图所示。导电介质的电阻率为ρ、半球壳层形状 (图中阴影部分)内、外半径分别为a和b。半径为a、电阻不计的球形电极被嵌入导电介质的球心作为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极。设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，R的合理表达式应为( )

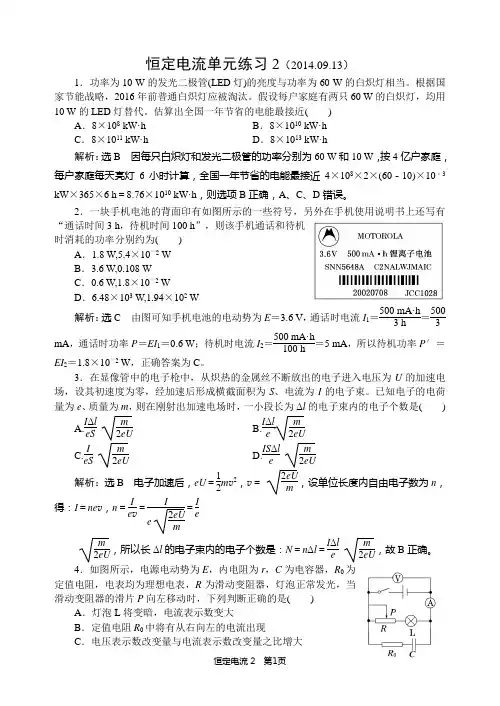

高二实验班恒定电流练习2(教师版)
恒定电流2 第1页 恒定电流单元练习2（2014.09.13）
1．功率为10 W的发光二极管(LED灯)的亮度与功率为60 W的白炽灯相当。根据国家节能战略，2016年前普通白炽灯应被淘汰。假设每户家庭有两只60 W的白炽灯，均用10 W的LED灯替代。估算出全国一年节省的电能最接近( )
A．8×108 kW·h B．8×1010 kW·h
C．8×1011 kW·h D．8×1013 kW·h
解析：选B 因每只白炽灯和发光二极管的功率分别为60 W和10 W，按4亿户家庭，每户家庭每天亮灯6小时计算，全国一年节省的电能最接近4×108×2×(60－10)×10－3
kW×365×6 h＝8.76×1010 kW·h，则选项B正确，A、C、D错误。
2．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为( )
A．1.8 W,5.4×10－2 W
B．3.6 W,0.108 W
C．0.6 W,1.8×10－2 W
D．6.48×103 W,1.94×102 W
解析：选C 由图可知手机电池的电动势为E＝3.6 V，通话时电流I1＝500 mA·h3 h＝5003
mA，通话时功率P＝EI1＝0.6 W；待机时电流I2＝500 mA·h100 h＝5 mA，所以待机功率P′＝EI2＝1.8×10－2 W，正确答案为C。
3．在显像管中的电子枪中，从炽热的金属丝不断放出的电子进入电压为U的加速电场，设其初速度为零，经加速后形成横截面积为S、电流为I的电子束。已知电子的电荷量为e、质量为m，则在刚射出加速电场时，一小段长为Δl的电子束内的电子个数是( )
A.IΔleS m2eU B.IΔlem2eU
C.IeS m2eU D.ISΔle m2eU
解析：选B 电子加速后，eU＝12mv2，v＝ 2eUm，设单位长度内自由电子数为n，得：I＝nev，n＝Iev＝Ie 2eUm＝Ie
高中物理 第二章 恒定电流 第1节 电源和电流学案 新人教版选修3-1-新人教版高二选修3-1物理学
第1节 电源和电流
1．理解电源的作用． 2．理解恒定电场的形成过程． 3．理解恒定电流的概念，会用公式q＝It分析相关问题． 4．知道电流形成的微观实质．
一、电源
1．定义：能把电子从正极搬运到负极的装置．
2．作用
(1)维持电路两端有一定的电势差．
(2)使闭合电路中保持持续的电流．
二、恒定电流 1．恒定电场
(1)恒定电场：当电路达到稳定时，导线中的电场是由电源、导线等电路元件所积累的电荷共同形成的．这种由稳定分布的电荷所产生的稳定的电场，叫恒定电场．
(2)特点：任何位置的电荷分布和电场强度都不随时间变化．
2．恒定电流
(1)定义：大小、方向都不随时间变化的电流称为恒定电流．
(2)公式：I＝qt或q＝It，其中：I表示电流，q表示在时间t内通过导体横截面的电荷量．
(3)单位：安培，简称安，符号A；常用的电流单位还有毫安(mA)、微安(μA)．
1 A＝103 mA；1 A＝106 μA．
判一判 (1)有电源不一定得到持续的电流，要得到持续的电流除电路中有电源外，电路还必须是闭合的，即必须用导体将电源连接起来．( )
(2)电源的作用是在电源内部把电子由负极不断地搬运到正极，从而使电源两极之间有稳定的电势差，电路中形成持续的电流．( )
(3)金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷有正离子和负离子，气体导电时定向移动的电荷有自由电子、正离子和负离子．( )
(4)导线内的电场，是由电源、导线等电路元件所积累的电荷共同形成的，电场线与导线表面垂直．( )
(5)公式I＝qt中，q是通过导体横截面的电荷量，当导体中有正、负电荷同时向相反方向定向移动形成电流时，公式中的q应为通过导体横截面的正、负两种电荷电荷量的绝对值之和．( )
提示：(1)√ (2)× (3)√ (4)× (5)√
想一想 电流的方向一定是电荷的定向移动方向吗？方向不变的电流一定是恒定电流吗？

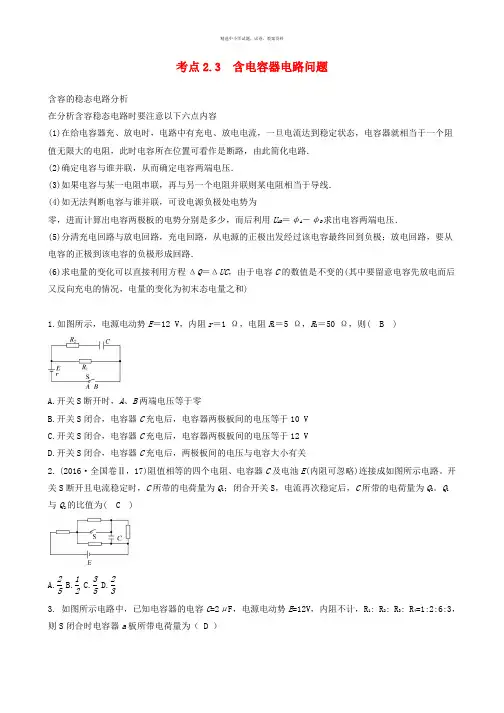

高中物理模块八恒定电流考点2.3含电容器电路问题试题
精选中小学试题、试卷、教案资料
考点2.3 含电容器电路问题
含容的稳态电路分析
在分析含容稳态电路时要注意以下六点内容
(1)在给电容器充、放电时，电路中有充电、放电电流，一旦电流达到稳定状态，电容器就相当于一个阻值无限大的电阻，此时电容所在位置可看作是断路，由此简化电路．
(2)确定电容与谁并联，从而确定电容两端电压．
(3)如果电容与某一电阻串联，再与另一个电阻并联则某电阻相当于导线．
(4)如无法判断电容与谁并联，可设电源负极处电势为
零，进而计算出电容两极板的电势分别是多少，而后利用UAB＝φA－φB求出电容两端电压．
(5)分清充电回路与放电回路，充电回路，从电源的正极出发经过该电容最终回到负极；放电回路，要从电容的正极到该电容的负极形成回路．
(6)求电量的变化可以直接利用方程ΔQ＝ΔUC，由于电容C的数值是不变的(其中要留意电容先放电而后又反向充电的情况，电量的变化为初末态电量之和)
1.如图所示，电源电动势E＝12 V，内阻r＝1 Ω，电阻R1＝5 Ω，R2＝50 Ω，则( B
)
A.开关S断开时，A、B两端电压等于零
B.开关S闭合，电容器C充电后，电容器两极板间的电压等于10 V
C.开关S闭合，电容器C充电后，电容器两极板间的电压等于12 V
D.开关S闭合，电容器C充电后，两极板间的电压与电容大小有关
2. (2016·全国卷Ⅱ，17)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为( C
)
A.25 B.12 C.35 D.23
3. 如图所示电路中，已知电容器的电容C=2μF，电源电动势E=12V，内阻不计，R1: R2: R3: R4=1:2:6:3，则S闭合时电容器a板所带电荷量为（ D ） 精选中小学试题、试卷、教案资料
专题10 恒定电流-2021年高考物理真题与模拟题分类训练(教师版含解析)(1)
专题10 恒定电流
1．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲:U乙=5:3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲:I乙是( ）
A．2:5 B．3:5 C．2:3 D．5:2
【答案】A
【解析】电键S闭合时，电压表乙测量的是电阻R2两端的电压，电压表甲测量的是R1和R2的总电压，由于两个电阻串联，因此可得
122=3UURRU甲乙乙
S断开，两个电阻是并联关系，因此流过两个电阻的电流关系为
122132IRIR
甲、乙两表都为电流表时，流过甲电流表的电流为流过R2的电流，而流过乙电流表的电流为两个电阻电流之和，因此21225IIIII甲乙，故选A。
2．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾，1R为定值电阻，2R为气敏电阻。2R的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。若测试对象呼出的气体中酒精气体浓度越大，则( ）
A．测试仪中电压表的示数越小
B．测试仪中电流表的示数越小 C．电路消耗的总功率越大
D．电压表与电流表示数的比值越小
【答案】B
【解析】AB．由图乙可知，酒精浓度越大，气敏电阻阻值越大，所以电路中的总电阻越大，根据闭合电路欧姆定律可知，电路中的电流就越小，即电流表示数越小。根据闭合电路欧姆定律
1()UEIRr
可得气敏电阻两端电压就越大，电压表示数就越大，A错误B正确；
C．电路消耗的总功率为
PEI
由上面的分析可知酒精浓度越大，电路中的电流越小，电路消耗的总功率越小，C错误；
D．压表与电流表示数的比值表示气敏电阻的阻值大小，因为酒精浓度越大，气敏电阻阻值就越大，所以电压表与电流表示数的比值就越大，D错误。故选B。
3．如图所示，理想变压器原、副线圈的匝数比为2∶1，副线圈上接有一个理想电流表和一个电动机。当原线圈接在电压为220V的交流电源后，电流表的示数5AI，电动机带动一质量15kgm的物体以3m/sv的速度匀速上升，取重力加速度210m/sg，下列说法正确的是( ）

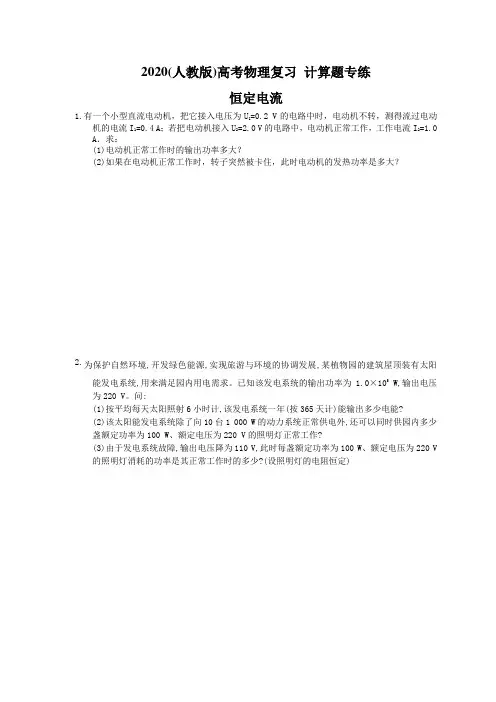

2020(人教版)高考物理复习 计算题专练 恒定电流(含答案解析)
2020(人教版)高考物理复习 计算题专练
恒定电流
1.有一个小型直流电动机，把它接入电压为U1=0.2 V的电路中时，电动机不转，测得流过电动机的电流I1=0.4 A；若把电动机接入U2=2.0 V的电路中，电动机正常工作，工作电流I2=1.0
A．求：
(1)电动机正常工作时的输出功率多大？
(2)如果在电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大？
2.为保护自然环境,开发绿色能源,实现旅游与环境的协调发展,某植物园的建筑屋顶装有太阳能发电系统,用来满足园内用电需求。已知该发电系统的输出功率为1.0×105 W,输出电压为220 V。问:
(1)按平均每天太阳照射6小时计,该发电系统一年(按365天计)能输出多少电能?
(2)该太阳能发电系统除了向10台1 000 W的动力系统正常供电外,还可以同时供园内多少盏额定功率为100 W、额定电压为220 V的照明灯正常工作?
(3)由于发电系统故障,输出电压降为110 V,此时每盏额定功率为100 W、额定电压为220 V的照明灯消耗的功率是其正常工作时的多少?(设照明灯的电阻恒定)
3.如图所示，A为电解槽，为电动机，N为电炉子，恒定电压U=12 V，电解槽内阻rA=2 Ω，S1闭合，S2、S3断开时，电流表示数为6 A，当S2闭合，S1、S3断开时，电流表示数为5
A，且电动机输出功率为35 W；当S3闭合，S1、S2断开时，电流表示数为4 A．求：
(1)电炉子的电阻及发热功率；
(2)电动机的内阻；
(3)在电解槽工作时，电能转化为化学能的功率为多少．
4.如图所示,A为电解槽,M为电动机,N为电热炉,恒定电压U=12 V,电解槽内阻RA=2 Ω,当S1闭合,S2、S3断开时,A示数为6 A;当S2闭合,S1、S3断开时,A示数为5 A,且电动机输出功率为35 W;当S3闭合,S1、S2断开时,A示数为4 A。求:
高考物理专练题恒定电流(试题部分)
第 1 页 共 11 页 高考物理专练题恒定电流
考点一 电路的基本概念和规律
1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为( )
A.𝑈𝑛𝑒𝜌𝐿 B.𝑈𝑆2𝑛𝑒𝜌𝐿 C.neρL D.𝑛𝑒𝜌𝑆𝐿𝑈
答案 A
2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则( )
第 2 页 共 11 页 A.从图示电流方向看大柱体与小柱体的电阻之比为a∶b B.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶b C.从图示电流方向看大柱体与小柱体的电阻之比为1∶1 D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2
答案 C
3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12 V,电解槽内阻rA=2 Ω。当S1闭合,S2、S3断开时,电流表A示数为6 A;当S2闭合,S1、S3断开时,电流表A示数为5 A,且电动机输出功率为35 W;当S3闭合,S1、S2断开时,电流表A示数为4 A。则( )
A.电炉的电阻为2 Ω
B.仅S1闭合时,电炉的发热功率为72 W
C.电动机的内阻为2.4 Ω D.电解槽工作时,电能转化为化学能的功率为48 W
答案 AB
考点二 闭合电路欧姆定律
1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是 ( )
A.电压表的示数变小 B.电流表的示数变小
C.R1中电流的变化量一定大于R4中电流的变化量
高二恒定电流7-10节练习题
1．如图所示为某一电源的U-I曲线，由图可知 ( )
A．电源电动势为2.0 V
B．电源内阻为31Ω
C．电源短路时电流为6.0A
D．电路路端电压为1.0 V时，电路中电流为5.0 A
2． 如图所示，a、b分别表示一个电池组和一只电阻的伏安特性曲线。以下说法正确的是 ( )
A．电池组的内阻是1Ω B．电阻的阻值为0.33Ω
C．将该电阻接在该电池组两端，电池组的输出功率将是4W
3.把一个量程为5 mA的电流表改装成欧姆表R×1挡，电流表的内阻是50 Ω，电池的电动势是1.5 V，经过调零之后测电阻，当欧姆表指针指到满偏的34位置时，被测电阻的阻值是( )
A．50 Ω B．100 Ω C．16.7 Ω D．400 Ω
4.下图为—正在测量中的多用电表表盘。
（1）如果是用直流5mA挡测量电流，则读数为 mA。
（2）如果是用直流10V挡测量电压，则读数为 V。
（3）如果是用直流2.5V挡测量电压，则读数为 V。
（4）如果是用×100挡测量电阻，则电阻值为 。
5.（1）把一个量程为5mA
的电流表改装成欧姆表RX1档，电流表内阻50欧姆，电池电动势1.5V，经过调零之后测电阻，档欧姆表指针指到满偏的3/4时，被测电阻的阻值是_____
（2）．用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:
①旋动部件________，使指针对准电流的"0"刻线。
②将K旋转到电阻挡"×l00"的位置。
③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。
高中物理 第2章 恒定电流 7 闭合电路的欧姆定律课时作业 新人教版选修3-1-新人教版高二选修3-
word
1 / 8 7 闭合电路的欧姆定律
根底夯实
一、选择题(1～4题为单项选择题，5～7题为多项选择题)
1．关于闭合电路，如下说法正确的答案是( )
A．电源短路时，放电电流为无限大
B．电源短路时，内电压等于电源电动势
C．用电器增加时，路端电压一定增大
D．把电压表直接和电源连接时，电压表的示数等于电源电动势
答案：B
解析：电源短路时，R＝0，放电电流I＝Er，U内＝E，A错误，B正确；当并联用电器增加时，并联电阻变小，电路中的电流变大，内电压变大，路端电压变小，C错误；当电压表直接和电源连接时，电压表不视为理想电表时，电路中有微小电流，内电路有一定的电势降落，D错误。
2．一太阳能电池板，测得它的开路电压(电动势)为800mV，短路电流为40mA，假设将该电池板与一阻值为60Ω的电阻器连成一闭合电路，如此它的路端电压是( )
A．0.10V B．0.20V
C．0.40V D．0.60V
答案：D
解析：r＝EI短＝0.80.04Ω＝20Ω，U＝ER＋rR＝0.6V。
3．一同学将变阻器与一只6V,6～8W的小灯泡L与开关S串联后接在6V的电源E上，当S闭合时，发现灯泡发光。按此图的接法，当滑片P向右滑动时，灯泡将( )
A．变暗B．变亮
C．亮度不变D．可能烧坏灯泡
答案：B
解析：由图可知，变阻器接入电路的是PB段的电阻丝，当滑片P向右滑动时，接入电word 2 / 8 路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确。由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡。
4．(福建师大附中2014～2015学年高二上学期期末)在如下列图的电路中，开关S原来是闭合的，现将S断开，如此灯泡L亮度变化和电容器C带电量变化情况是( )
A．灯泡L变亮、电容器C带电量增加
B．灯泡L变亮、电容器C带电量减少
C．灯泡L变暗、电容器C带电量增加
D．灯泡L变暗、电容器C带电量减少
人教版高二物理(选修3-1)第二章恒定电流第7节闭合电路欧姆定律典型例题深度分析(含解析)
人教版高二物理（选修3-1）第二章恒定电流第7节闭合电路欧姆定律典型例题深度分析
例1．如图18—13所示，电流表读数为0.75A，电压表读数为2V，R3= 4Ω，若某一电阻发生断路，则两电表的读数分别变为0.8A和3.2V.
（1）是哪个电阻发生断路？
（2）电池的电动势和内电阻分别为多大？
[解析] （1）假设R1发生断路，那么电流表读数应变为零而不应该为0.8A；假设R3发生断路，那么电压表读数应变为零而不应该为3.2V。所以，发生断路的是R2。
（2）R2断路前，R2与R3串联、然后与R1并联；R2断路后，电池只对R1供电，于是有
22R×4+2=0.75R1
3.2=0.8R1
由此即可解得 R1= 4Ω R2=8Ω
再根据闭合电路的欧姆定律，得
rRRRRRE32132)(·32132)(RRRRR=0.75
rRE1=0.8 可得出 E= 4V， r=1Ω
[规律总结] 首先画出等效电路图，再根据电路的特点以及电路出现故障的现象进行分析，从而得出故障的种类和位置。一般的故障有两种：断路或局部短路。
例2．在如图所示的电路中，R1、R2、R3、R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r，设电流表A的读数为I，电压表V的读数为U，当R5的滑动触头向a端移动时，判定正确的是（ ）
A．I变大，U变小． B．I变大，U变大．
C．I变小，U变大． D．I变小，U变小．
[解析] 当R5向a端移动时，其电阻变小，整个外电路的电阻也变小，总电阻也变小，根据闭合电路的欧姆定律EIRr知道，回路的总电流I变大，内电压U内=Ir变大，外电压U外=E-U内变小，所以电压表的读数变小，外电阻R1及R4两端的电压U=I（R1+R4）变大，R5两端的电压，即R2、R3两端1RR2ER3rVA
的电压为U’=U外-U变小，通过电流表的电流大小为U’/(R2+R3)变小，答案：D
