Multisim电路仿真实验PPT课件
合集下载
Multisim 10仿真实验课件第二章
（5）在同一电路窗口中，根据有源单口网络的开路 电压和等效内阻，建立有源单口网络的戴维南等效 电路，如图2-13（参数自定）。
四、实验注意事项
（1）进行仿真实验时，要注意电压、电流的实际方 向。
（2）要先停止仿真，然后再改接电路。 （3）运行仿真时，要等电路达到稳定后，再读取电
流表、电压表的读数。
二、实验原理
电压：电路中两点之间的电位差称为电压。电流流过负载 形成电压。电压符号：U，单位：V。A，B两点之间的电 压用用表U红A表B表棒示接，A含，义黑是表从棒A接点B到。B点之间的电压，测量时万
电位：电路中某点相对于参考点之间的电压。电位符号： U点。之单间位的：电V压。，A点测的量电时位万用用U表A表红示表，棒含接义A，是黑从表A点棒到接参参考考 点。
二、实验原理
电桥的概念：最简单的电桥是由四个支路组成的电 路。各支路称为电桥的“臂”。如图2-6电路中有一电 阻为未知（Rx），一对角线中接入直流电源E，另一 对角线接入电流表V1（或电压表）。可以通过调节 各已知电阻的值使电流表指示为0（或电压表无电 压），则电桥平衡，此时R1/Rx=R2/R。通常R1、R2为 固定电阻，R为可调电阻，Rx为被测电阻。电桥平衡 时，可由电桥平衡条件求得被测电阻阻值。
（4）运行仿真时，要等电路达到稳定后，再读取电 流表、电压表的读数。
2.5 戴维南定理的验证
一、实验目的 （1）掌握测量等效电源的等效电动势和等效内阻的
方法。 （2）通过仿真实验验证戴维南定理，加深对“等效”
概念的理解。 二、实验原理 具有两个引出端纽，内部含有独立电源且两个端纽
上的电流为同一电流（这称为端口条件）的部分电 路称为有源单口网络（图2-10），也称为有源二端网 络。
第五讲 multisim 仿真分析PPT课件
第五讲 multisim的仿真分析 单击Add按钮。
第五讲 multisim的仿真分析
1号节点被移至右边的Selected variables for栏内。
第五讲 multisim的仿真分析 用同样方法选定节点2。
第五讲 multisim的仿真分析 将其移至Selected variables for栏 。
Analysis Options分页：确定分析选项，但通常情况下不 需要任何干预，采用默认设置就可以顺利进行分析。
Summary分页，提供对用户所作分析设置的快速浏览，不 需用户再做任何设置，但可以利用此页查阅分析设置信息。
第五讲 multisim的仿真分析
从下拉的目录里 选择输出变量的 类型。
被选择电路的可 能输出变量。
直流工作点分析 交流分析 瞬态分析 傅里叶分析 噪声分析 噪声系数分析 失真分析 直流扫描分析 灵敏度分析 参数扫描分析 温度扫描分析 极零点分析 传递函数分析 最坏情况分析 蒙特卡洛分析 布线宽度分析 批处理分析 用户自定义分析
第五讲 multisim的仿真分析
主工具栏
第五讲 multisim的仿真分析
第五讲 multisim的仿真分析
3.1 设置瞬态分析参数
瞬态分析对话框也有4个分页，默认为Analysis Parameters分页，其余3页与直流工作点分析完全一 样。
选择设置初始条件。
设置瞬态分析的起始时间。
设置瞬态分析的结束时 间， 该值需大于起始时间。
选中此复选项，可输入 最小时间点数。
蒙特卡洛分析
布线宽度分析 其它分析 批处理分析
用户自定义分析
计算电路的输出变量对元器件参数的 敏感程度 元器件参数对电路性能产生的最坏影 响的统计分析 给定电路元器件参数容差的统计分布 规律情况下，研究元器件参数变化对 电路性能影响的统计分析 原理图转化为PCB板时需要确定连接 导线的最小宽度 按顺序处理同一电路的多种分析，或 同一分析的不同应用
Multisim软件仿真-PPT课件
该属性有4个标签，分别为label、Display、Value和Fault。通过Value页可 修改虚拟电阻大小。 Resistense:设置电阻值 Tolerance：设置电阻的容差。 Temperature：设置环境温度。 Temperature Coefficient 1/2:设置电阻的一次或二次温度系数。 Normal Temperature：设置参考环境温度。（默认值为27）
二、Multisim的仿真功能
• 仿真环境直观，操作界面简洁明了，操作方便。。 • 具备模拟、数字及模拟/数字混合电路的仿真。 • 提供大量的激励源（信号源）和数学模型元件， 方便各种分析的需要。 • 提供各种能发亮的指示元件和发声元件，可用键 盘控制电路中的开关、电位器调节、电感器调节 和电容器调节，使仿真过程更为形象。 • 提供各种常用的仪器仪表，增加仿真结果的直观 度，并允许多个仪表同时调用和重复调用。且仪 表均具有存储功能。
3.线路的连接 Multisim提供了2种连线方式。 ① 自动连线：将鼠标移到需要连线的引脚， 鼠标就会变成一个中间有黑点的十字，单 击该引脚；移动鼠标就会跟随着鼠标的移 动产生一条线路，该线路会自动绕过中间 的元器件（此时若单击鼠标右键，就会终 止此次连线）；将鼠标移到需连线的另一 个引脚，并单击该引脚，就会自动将两个 引脚连起来。
1、数字万用表
• 面板介绍：虚拟数字万用表是一种多功能的常用仪器，
可以用来测量直流或交流电压、直流或交流电流、电阻器 的电阻以及电路两节点的电压损耗分贝等 。他的量程根 据待测量参数的大小自动确定，其内阻和流过的电流可设 置为近似的理想值 ，也可以根据需要更改。 通过双击其图标，打开其面板，其面板如（图6）：
其连接方式同现实中的万用表一样，都是通过“+”、“-” 两个端子来连接。 在数字万用表的参数显示框下面，有4个功能选择键： 图标A：电流档。此时用作电流表，内阻非常小（1nΩ）。 图标V：电压档。此时用作电压表，内阻非常大（1GΩ）。 图标Ω：欧姆档。要求电路中无电源，并且元件与元件网 络有接地端。 图标dB：电压损耗分贝档。测量电路中两个节点间压降 的分贝值。测量时万用表与两节点并联。 被测信号类型有两种： 交流档：测量交流电压或电流信号的有效值。此时交流信 号中的直流成分都被虚拟数字万用表滤除，所以测量结果 仅是信号的交流成分。 直流档：测直流电压或电流的大小。 注意：测一个既有直流又有交流成分的电路电压平均值 时，将一个直流电压表和一个交流电压表同时并联到待测 节点上，分别测直流电压和交流电压的大小。则电压平均 值可按取前两者的平方根得到。
Multisim电路仿真教学组合逻辑电路仿真PPT课件
第18页/共55页
常用组合电路性能测试与仿真分析
依此类推，使ABC三个键按000、001、010…111组 合，运行，观测输出结果，列写测试结果。
输入
输出
A1
B1
CN1
S1
1CN1
0
0
0
0
0
1
0
0
1
0
0
1
0
1
0
1
1
0
0
1
0
0
1
1
0
1
0
1
0
1
0
1
1
0
1
1
1
1
1
1
第19页/共55页
常用组合电路性能测试与仿真分析
第33页/共55页
实验5 组合逻辑电路的综合练习
1、设计一个余3码转换成8421码的电路 要求：能够显示输入代码和输出代码
2、用双四选一数据选择器实现全加器 要求：能够显示输入位和输出为的变化
3、设计一位余8421码的求和电路 要求：能够显示输入代码和输出代码
第34页/共55页
实验6 触发器电路仿真分析
1、“一位全加器74LS183”性能测试 输入输出端子不多，采用开关提供输入信号，指示灯观察输出结果
注：D是SOP封装的，N是DIP封装
第17页/共55页
常用组合电路性能测试与仿真分析
“一位全加器74LS183”性能测试
A1=B1=CN1=0, S1=0,1CN1=0
A1=1, B1=CN1=0, S1=1,1CN1=0
左侧第1区: Stop: 停止仿真 Reset：复位并清除显示波形 Reverse：改变屏幕背景颜色 左侧第2区: T1、T2：读数指针1和2离开扫描线
常用组合电路性能测试与仿真分析
依此类推，使ABC三个键按000、001、010…111组 合，运行，观测输出结果，列写测试结果。
输入
输出
A1
B1
CN1
S1
1CN1
0
0
0
0
0
1
0
0
1
0
0
1
0
1
0
1
1
0
0
1
0
0
1
1
0
1
0
1
0
1
0
1
1
0
1
1
1
1
1
1
第19页/共55页
常用组合电路性能测试与仿真分析
第33页/共55页
实验5 组合逻辑电路的综合练习
1、设计一个余3码转换成8421码的电路 要求：能够显示输入代码和输出代码
2、用双四选一数据选择器实现全加器 要求：能够显示输入位和输出为的变化
3、设计一位余8421码的求和电路 要求：能够显示输入代码和输出代码
第34页/共55页
实验6 触发器电路仿真分析
1、“一位全加器74LS183”性能测试 输入输出端子不多，采用开关提供输入信号，指示灯观察输出结果
注：D是SOP封装的，N是DIP封装
第17页/共55页
常用组合电路性能测试与仿真分析
“一位全加器74LS183”性能测试
A1=B1=CN1=0, S1=0,1CN1=0
A1=1, B1=CN1=0, S1=1,1CN1=0
左侧第1区: Stop: 停止仿真 Reset：复位并清除显示波形 Reverse：改变屏幕背景颜色 左侧第2区: T1、T2：读数指针1和2离开扫描线
《Multisim电子电路仿真教程》课件第2章
图2-2 用户设置的界面
2．放置元件 Multisim已将所有的元件模型分门别类地放置在了元件 工具栏的元件库中。设计者可以在相应的元件库中选择所需 要的元件。 1) 放置电阻 将鼠标指向Basic元件库按钮 时，元件库展开。元件库 中有两个电阻箱，左边一个存放着现实存在的电阻元件，称 为现实电阻箱；右边一个带有墨绿色衬底的电阻箱中存放着 一个可任意设置阻值的虚拟电阻，称为虚拟电阻箱。为了与 实际电路接近，应尽量选用现实电阻箱中的电阻元件。例如， 要选取10 kΩ的电阻，先点击现实电阻箱，出现Component Browser对话框，如图2-3所示。
图2-9 AC Voltage属性对话框
7) 放置接地端 如果电路没有接地端，通常不能进行有效的分析。点击 Source元件库中的接地按钮，再将其拖出至合适位置，点击 释放即可。 通常放置元件的方法是在相应的元件箱中提取元件，如 上所述。另外，还可以执行菜单命令Place/Place Component...，在弹出的Component Browser元件浏览对话框 中选择元件所在的Database Name数据库(默认情况下为 Multisim Master，这是最常用的数据库)，然后在Component 中选择元件箱名。左边Component Name List元件列表中就 会出现选中元件箱中的所有元件。接下来的操作和从元件箱 中取元件的操作是一样的。

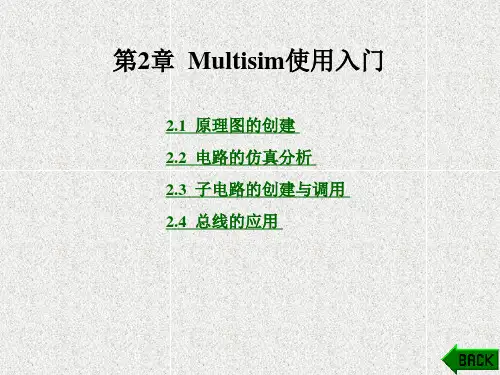

第2章 Multisim使用入门
2.1 原理图的创建 2.2 电路的仿真分析 2.3 子电路的创建与调用 2.4 总线的应用
2.1 原理图的创建
下面以一个单管放大电路为例介绍原理图的创建过程 (见图2-1)。
图2-1 单管放大电路
1．设计电路界面 可以按照第1章中介绍的定制Multisim界面设置自己的 工作界面，当然也可以直接在基本界面上开始创建电路。还 可以为所设计的电路设置一个标题栏。设置后的工作界面如 图2-2所示。
Multisim电路仿真实验PPT课件
电路
电路模型和电路定律
(1) 万用表的使用 如图所示，在万用表控制面板上可以选择电压值、电流值、
电阻以及分贝值。参数设置窗口，可以设置万用表的一些参数
。
万用表图标、面板和参数设置
电路 (2) 函数信号发生器
电路模型和电路定律
如图所示，在函数信号发生器中可以选择正弦波、三角波和 矩形波三种波形，频率可在1～999范围内调整。信号的幅值、 占空比、偏移量也可以根据需要进行调节。偏移量指的是交流 信号中直流电平的偏移。
5. 输入/输出
选择Place/HB/SB Connecter命令，屏幕上会出现输
入/输出符号“
” ，将该符号与电路的输入/输出
信号端进行连接。子电路的输入/输出端必须有输入/输
出符号，否则无法与外电路进行连接。
6. 仪器仪表使用方法
单击右边所需仪器仪表的图标，把它放到电路工作 区这时在电路工作区会出出一个万用表图标，双击它 便会弹出仪器仪表的控制面板，单击控制面板上的Set按 钮将会打开仪器仪表的参数设置窗口。
新特点：
可以根据自己的需求制造出真正属于自己的仪器 ； 所有的虚拟信号都可以通过计算机输出到实际的 硬件电路上; 所有硬件电路产生的结果都可以输回到计算机中 进行处理和分析。
电路
电路模型和电路定律
Multisim 使用方法
通过Option菜单可以对软件的运行环境进行定制和设置。 Global Preference：Symbol standard栏选DIN（欧洲标准，我国采用 的是欧洲标准）
二极管库，含双极型管、场效应管、复合管、功率管等16类 晶体管库，含双极型管、场效应管、复合管、功率管等16类 模拟集成电路库，含虚拟、线性、特殊运放和比较器等6类
Multisim仿真-电路分析PPT演示课件
•4
5.1 基尔霍夫定律
注意电流的方向、参考方向 电流表内阻在表旁；双击可以更改Mode(DC/AC)
•5
5.1 基尔霍夫定律
2. KVL
•6
5.2 节点电压法
节点电压法：对所有独立节点列KCL方程组，求解。 当电路结构复杂时，计算困难！
•7
5.2 节点电压法
用仿真方法可以顺利解决这一问题。
等效电阻为二者之比。
•12
5.6 RC一阶电路
方波作为信号源。
•13
5.6 RC一阶电路
示波器上读时间常数。
•14
5.7 谐振电路仿真
作业：
进行RLC串联电路频响仿真 要求： （1）参数自定（提示：交流信号源不必设置） （2）仿真内容包括幅频、相频特性，给出相应图示 （3）实验分析品质因数与选频作用 （4）仿真独立写一个报告，A4打印，不得超过4页 （5）若发现雷同则雷同报告一律计零分
•2
第5章 Multisim应用于电路分析
5.1 基尔霍夫定律 5.2 节点分析法 5.3 叠加原理 5.4 戴维南及诺顿等效电路 5.5 最大功率传输 5.6 过渡过程仿真 5.7 谐振电路仿真 5.8 三相电路仿真 5.9 二端口网络
•3
5.1 基尔霍夫定律
1. KCL 电压表和电流表：Place/Component/Indicators
•16
5.8 三相电路仿真
三相星形联结电路仿真
•17
5.8 三相电路仿真
电流表、电压表模式更改：AC 仿真
开关设置
•18
5.8 三相电路仿真
各表显示的数值：线电压、相电压、线电流=相电 流、中性线电流（约等于零）
•19
添加直流电压表，仿真。
5.1 基尔霍夫定律
注意电流的方向、参考方向 电流表内阻在表旁；双击可以更改Mode(DC/AC)
•5
5.1 基尔霍夫定律
2. KVL
•6
5.2 节点电压法
节点电压法：对所有独立节点列KCL方程组，求解。 当电路结构复杂时，计算困难！
•7
5.2 节点电压法
用仿真方法可以顺利解决这一问题。
等效电阻为二者之比。
•12
5.6 RC一阶电路
方波作为信号源。
•13
5.6 RC一阶电路
示波器上读时间常数。
•14
5.7 谐振电路仿真
作业：
进行RLC串联电路频响仿真 要求： （1）参数自定（提示：交流信号源不必设置） （2）仿真内容包括幅频、相频特性，给出相应图示 （3）实验分析品质因数与选频作用 （4）仿真独立写一个报告，A4打印，不得超过4页 （5）若发现雷同则雷同报告一律计零分
•2
第5章 Multisim应用于电路分析
5.1 基尔霍夫定律 5.2 节点分析法 5.3 叠加原理 5.4 戴维南及诺顿等效电路 5.5 最大功率传输 5.6 过渡过程仿真 5.7 谐振电路仿真 5.8 三相电路仿真 5.9 二端口网络
•3
5.1 基尔霍夫定律
1. KCL 电压表和电流表：Place/Component/Indicators
•16
5.8 三相电路仿真
三相星形联结电路仿真
•17
5.8 三相电路仿真
电流表、电压表模式更改：AC 仿真
开关设置
•18
5.8 三相电路仿真
各表显示的数值：线电压、相电压、线电流=相电 流、中性线电流（约等于零）
•19
添加直流电压表，仿真。
Multisim 10仿真实验课件第五章
（3）静态工作点的调整：调节RP电位器测量6号线 的直流电压，使U= UCC/2。
（4）提高输入正弦电压的幅值，使输出达最大值， 但失真尽可能小，测量并读出此时输入及输出电压 的效值。用示波器实测，并记录相关各点波形。
一、实验目的 （1）深刻理解RC桥式振荡电路的组成及特点。 （2）了解振荡产生的幅度与相位条件。 （2）掌握RC桥式振荡电路振荡频率的计算。
二、实验原理 实验电路如图5-12所示。
三、实验内容与步骤
（1）按图5-12，在Multisim 10中绘制实验原理图。 （2）将电源调制直流15V，将三极管的放大倍数调到200。 （3）测量三极管静态Q1、Q2工作点，并记录。 （4）用示波器实测，并画出相关各点波形。
形。。
5.19 OTL功率放大电路
一、实验目的 （1）了解功率放大电路的性能指标与电路特点。 （2）熟悉推挽电路、自举电路构成与功能。 （3）掌握克服交越失真方法。
二、实验原理
三、实验内容与步骤
（1）按图5-19，在Multisim 10中绘制实验原理图。
（2）将电源调至直流6V，将三极管的放大倍数调到 200。
（3）通过测量结果简述电路的工作原理，说明三极 管是否有电流放大作用，静态工作点是否合适。
5.2 单相半波、电容滤波、稳压管ห้องสมุดไป่ตู้压电路
一、实验目的 （1）熟悉半波整流、滤波、稳压电路特点及功能。 （2）掌握电路输出电压Uo与电路元件、参数之间的
关系。
二、实验原理
实验电路如图5-2所示。
二、实验原理 实验电路如图5-11所示。
三、实验内容与步骤
（1）按图5-11，在Multisim 10中绘制实验原理图。 （2）将电源调制直流12V，将三极管的放大倍数调 到200。
（4）提高输入正弦电压的幅值，使输出达最大值， 但失真尽可能小，测量并读出此时输入及输出电压 的效值。用示波器实测，并记录相关各点波形。
一、实验目的 （1）深刻理解RC桥式振荡电路的组成及特点。 （2）了解振荡产生的幅度与相位条件。 （2）掌握RC桥式振荡电路振荡频率的计算。
二、实验原理 实验电路如图5-12所示。
三、实验内容与步骤
（1）按图5-12，在Multisim 10中绘制实验原理图。 （2）将电源调制直流15V，将三极管的放大倍数调到200。 （3）测量三极管静态Q1、Q2工作点，并记录。 （4）用示波器实测，并画出相关各点波形。
形。。
5.19 OTL功率放大电路
一、实验目的 （1）了解功率放大电路的性能指标与电路特点。 （2）熟悉推挽电路、自举电路构成与功能。 （3）掌握克服交越失真方法。
二、实验原理
三、实验内容与步骤
（1）按图5-19，在Multisim 10中绘制实验原理图。
（2）将电源调至直流6V，将三极管的放大倍数调到 200。
（3）通过测量结果简述电路的工作原理，说明三极 管是否有电流放大作用，静态工作点是否合适。
5.2 单相半波、电容滤波、稳压管ห้องสมุดไป่ตู้压电路
一、实验目的 （1）熟悉半波整流、滤波、稳压电路特点及功能。 （2）掌握电路输出电压Uo与电路元件、参数之间的
关系。
二、实验原理
实验电路如图5-2所示。
二、实验原理 实验电路如图5-11所示。
三、实验内容与步骤
（1）按图5-11，在Multisim 10中绘制实验原理图。 （2）将电源调制直流12V，将三极管的放大倍数调 到200。
Multisim数字电子技术仿真实验ppt
A/D转换电路设计
在Multisim中，我们可以使用内置的A/D转换器构建A/D转换电路。例如，使用一个12位A/D转换器将模拟信号转换为数字信号。
A/D转换电路仿真
在Multisim中，我们可以实时观察A/D转换器的输出波形，验证电路设计的正确性。同时，可以通过示波器和逻辑分析仪等虚拟仪器进行详细测量和分析。
在Multisim中，我们可以使用内置的电子元器件构建555定时器电路。根据不同的应用场景，可以灵活改变电路参数。
在Multisim中，我们可以实时观察电路输出波形，验证电路设计的正确性。同时，可以通过示波器等虚拟仪器进行详细测量和分析。
555定时器电路概述
555定时器电路设计
555定时器电路仿真
D/A和A/D转换电路仿真
03
04
05
Multisim软件的高级功能
05
仪器仪表的分类
仪器仪表的基本操作
自定义仪器
仪器仪表的使用
支持从外部导入电路图文件，也支持将当前电路图导出为图片或PDF等格式。
电路图的导入与导出
电路图的高级操作
Multisim提供了大量的虚拟电子元件库，用户可根据需要添加、删除、修改元件库中的元件。
不足
Multisim软件功能强大，但学习难度较大，部分同学难以熟练掌握；同时，仿真实验缺乏实际操作的经验，对实践环节的掌握有一定影响。
数字电子技术仿真实验的收获与不足
数字电子技术仿真实验的未来发展趋势
要点三
数字化程度更高
随着技术的不断发展，数字电子技术仿真实验将更加数字化，实验结果将更加精确、可靠。
支持新产品的研发和设计
数字电子技术仿真可以为新产品的研发和设计提供有效的支持和验证，加速产品研发的进程。
在Multisim中，我们可以使用内置的A/D转换器构建A/D转换电路。例如，使用一个12位A/D转换器将模拟信号转换为数字信号。
A/D转换电路仿真
在Multisim中，我们可以实时观察A/D转换器的输出波形，验证电路设计的正确性。同时，可以通过示波器和逻辑分析仪等虚拟仪器进行详细测量和分析。
在Multisim中，我们可以使用内置的电子元器件构建555定时器电路。根据不同的应用场景，可以灵活改变电路参数。
在Multisim中，我们可以实时观察电路输出波形，验证电路设计的正确性。同时，可以通过示波器等虚拟仪器进行详细测量和分析。
555定时器电路概述
555定时器电路设计
555定时器电路仿真
D/A和A/D转换电路仿真
03
04
05
Multisim软件的高级功能
05
仪器仪表的分类
仪器仪表的基本操作
自定义仪器
仪器仪表的使用
支持从外部导入电路图文件，也支持将当前电路图导出为图片或PDF等格式。
电路图的导入与导出
电路图的高级操作
Multisim提供了大量的虚拟电子元件库，用户可根据需要添加、删除、修改元件库中的元件。
不足
Multisim软件功能强大，但学习难度较大，部分同学难以熟练掌握；同时，仿真实验缺乏实际操作的经验，对实践环节的掌握有一定影响。
数字电子技术仿真实验的收获与不足
数字电子技术仿真实验的未来发展趋势
要点三
数字化程度更高
随着技术的不断发展，数字电子技术仿真实验将更加数字化，实验结果将更加精确、可靠。
支持新产品的研发和设计
数字电子技术仿真可以为新产品的研发和设计提供有效的支持和验证，加速产品研发的进程。
实验(multisim直流电路).ppt.ppt
