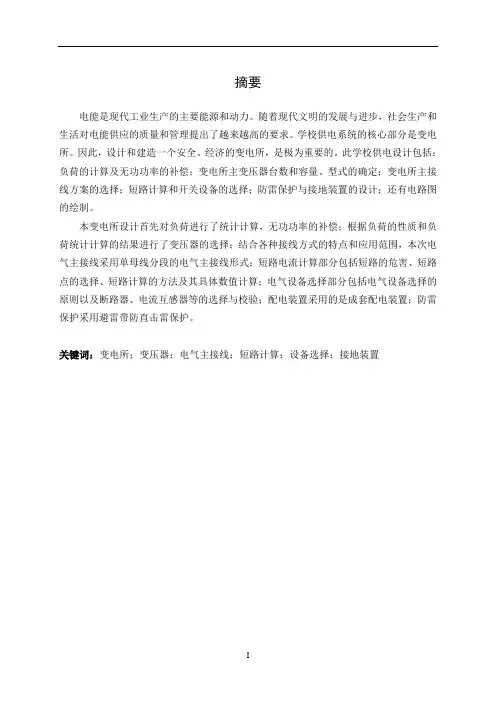

10kV 变电所设计 毕业设计

10kV 变电所设计  毕业设计

摘要电能是现代工业生产的主要能源和动力。

随着现代文明的发展与进步,社会生产和生活对电能供应的质量和管理提出了越来越高的要求。

学校供电系统的核心部分是变电所。

因此,设计和建造一个安全、经济的变电所,是极为重要的。

此学校供电设计包括:负荷的计算及无功功率的补偿;变电所主变压器台数和容量、型式的确定;变电所主接线方案的选择;短路计算和开关设备的选择;防雷保护与接地装置的设计;还有电路图的绘制。

本变电所设计首先对负荷进行了统计计算,无功功率的补偿;根据负荷的性质和负荷统计计算的结果进行了变压器的选择;结合各种接线方式的特点和应用范围,本次电气主接线采用单母线分段的电气主接线形式;短路电流计算部分包括短路的危害、短路点的选择、短路计算的方法及其具体数值计算;电气设备选择部分包括电气设备选择的原则以及断路器、电流互感器等的选择与校验;配电装置采用的是成套配电装置;防雷保护采用避雷带防直击雷保护。

关键词:变电所;变压器;电气主接线;短路计算;设备选择;接地装置AbstractElectricity is the major energy and power of modern industrial production. The social production and life put forward high requirements on the quality and management of the supply of the electrical power with the progress of modern civilization. The key part of the supply system of power of school is the substation. Therefore, it is very important to design and build a safe and economical substation. The design of power supply of the school including: load calculation and reactive power compensation; the numbers, volume and type of main transformer of substation; the choice of the wiring schemes of the substation; the choice of short circuit calculation and the switch equipment; the design of lightning-protection and grounding device and the drawing of circuit diagram.The design of the substation calculates the load firstly and makes up the reactive power. The substation chooses the right transformer according to the nature and statistical calculation of load. The main electrical wiring adopts the form of segmentation of single bus combining with the characteristics of various kinds of connection lines and the scope of application. The current calculation of short circuit includes the harm of short circuit, the choice of points of short, the method of the calculation of short and the calculation of specific numerical value. The selective part of electrical equipment contains the selective principle of electrical equipment and the choice and calibration of circuit breaker and current transformer. Power distribution equipment adopts complete equipment. Lightning-protection adopts the protection of lightning-protection with anti-lightning directly.Key word: Substation; Transformer; The main electrical wiring; Short circuit calculation; Equipment selection; The design with the earth device目录1 绪论 (1)1.1变电所的发展状况 (1)1.2变电所设计的原则 (1)1.3变电所设计的要求 (2)1.4变电所设计的步骤 (2)1.5原始资料 (3)2 负荷统计及变压器的选择 (4)2.1负荷计算 (4)2.2无功功率补偿 (6)2.3变压器的选择 (8)2.3.1 变压器的类型 (9)2.3.2 变压器台数、容量及型式的选择 (9)2.3.3 主变压器的选择 (10)3 变电所主接线的设计 (12)3.1主接线设计的基本要求 (12)3.2主接线的选择原则 (13)3.3主接线的选择 (13)4 短路电流计算 (17)4.1短路的原因及类型 (17)4.2短路的危害 (17)4.3短路计算的目的及方法 (18)4.4短路计算 (21)5 电气设备的选择及校验 (23)5.1电气设备选择的原则 (23)5.2配电装置 (24)5.2.1 高压开关柜的选择 (25)5.2.2 低压配电屏的选择 (25)5.3开关设备的选择 (26)5.4互感器的选择 (29)5.5母线的选择 (31)6 变电所所址的选择与总体布置 (33)6.1变电所所址选择的一般原则 (33)6.2变电所总体布置的要求 (33)7 变电所的防雷 (36)7.1变电所直击雷过电压保护 (36)7.2雷电入侵波过电压保护 (37)总结 (39)致谢 (40)参考文献 (41)1 绪论随着社会的不断发展,电能变得越来越重要,它是现代工业生产的主要能源和动力,也是人们日常生活中不可或缺的一部分。

10KV变电所及其配电系统的设计 --优秀毕业论文

10KV变电所及其配电系统的设计 --优秀毕业论文

10KV变电所及低压配电系统的设计摘要:变电所是电力系统的一个重要组成部分,由电器设备及配电网络按一定的接线方式所构成,他从电力系统取得电能,通过其变换、分配、输送与保护等功能,然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

变电所涉及方面很多,需要考虑的问题多,分析变电所担负的任务及用户负荷等情况,选择所址,利用用户数据进行负荷计算,确定用户无功功率补偿装置。

同时进行各种变压器的选择,从而确定变电站的接线方式,再进行短路电流计算,选择送配电网络及导线,进行短路电流计算。

选择变电所高低压电气设备,为变电所平面及剖面图提供依据。

本变电所的初步设计包括了:(1)总体方案的确定(2)负荷分析(3)短路电流的计算(4)配电系统设计与系统接线方案选择(5)继电保护的选择与整定等容。

关键词:变电所;负荷;输电系统;配电系统The Design Of 10KV Substation And Power DistributionSystemAbstract:The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. The region of factory effect many fields and should consider many problems.Analyse change to give or get an electric shock a mission for carrying and customers carries etc. circumstance, make good use of customer data proceed then carry calculation, ascertain the correct equipment of the customer. At the same time following the choice of every kind of transformer, then make sure the line method of the transformer substation, then calculate the short-circuit electric current, choosing to send together with the electric wire method and the style of the wire, then proceeding the calculation of short-circuit electric current. This first step of design included:(1) ascertain the total project (2) load analysis(3) the calculation of the short-circuit electric current (4) the design of an electric shock the system design to connect with system and the choice of line project (5) the choice and the settle of the protective facility (6) the contents to defend the thunder and protection of connect the earth.Keywords:substation;load;transmission system;power distribution system目录第1章绪论 (1)1.1工厂变配电所的设计 (1)1.1.1用户供电系统 (1)1.1.2工厂变配电所的设计原则 (1)1.2课题来源及设计背景 (2)1.2.1课题来源 (2)1.2.2设计背景 (2)第2章变电所负荷计算和无功补偿的计算 (3)2.1变电站的负荷计算 (3)2.1.1负荷统计全厂的用电设备统计如下表 (3)2.1.2负荷计算 (3)2.2无功补偿的目的和方案 (5)2.3无功补偿的计算及设备选择 (6)第3章变电所变压器台数和容量的选择 (8)3.1变压器的选择原则 (8)3.3变压器台数的选择 (8)3.4变压器容量的选择 (9)第4章主接线方案的确定 (11)4.1主接线的基本要求 (11)4.1.1安全性 (11)4.1.2可靠性 (11)4.1.3灵活性 (11)4.1.4经济性 (11)4.2主接线的方案与分析 (11)4.3电气主接线的确定 (13)第5章短路电流的计算 (14)5.1短路电流及其计算 (14)5.2三相短路电流的计算 (14)第6章变电所高压进线、一次设备和低压出线的选择 (18)6.1用电单位总计算负荷 (18)6.2高压进线的选择与校验 (18)6.2.1架空线的选择 (18)6.2.2电缆进线的选择 (18)6.3变电所一次设备的选择 (19)6.3.1高压断路器的选择 (19)6.3.2高压隔离开关的选择 (20)6.3.4电流互感器的选择 (22)6.3.5电压互感器的选择 (24)6.3.6高压开关柜的选择 (25)6.4低压出线的选择 (26)6.4.1低压母线桥的选择 (26)6.4.2低压母线的选择 (26)第7章变电所二次回路方案 (28)7.1继电保护的选择与整定 (28)7.1.1继电保护的选择要求 (28)7.1.2继电保护的装置选择与整定 (29)结论 (34)参考文献 (35)辞 (36)开题报告 (37)结题报告 (38)答辩报告 (39)第1章绪论1.1工厂变配电所的设计1.1.1用户供电系统电力用户供电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。

本科毕业论文-10kV变电站设计

本科毕业论文-10kV变电站设计

随着我国国内经济的快速发展,我们国家工业化现代化发展的进程不断推进,生产生活对电的需求越来越大。

与此同时,对电能的安全配送运用也越来越被重视,供配电出现问题将会带来巨大的影响,这关系到生产安全与生活用电的保障,一旦发生供配电方面的问题,将会带来巨大的损失,这个损失远大于供配电系统故障的损失,所以变电站设计至关重要。

变电站的设计既要保证供配电的安全,又要保证经济,节约成本。

本次10kV变电站设计包括统计变电站所负担的负荷,进行负荷计算,计算变压器和线路的短路稳态电流和短路冲击电流,补偿变压器的无功功率,根据各项计算的数据选择变压器的型号与个数,选择变电站的一次侧和二次侧主接线,其中10kV侧采用单母分段保护,0.4kV侧采用单母线分段保护。

依据计算来进行高低压电气设备的选择,设计变电站的线路继电保护系统和变压器继电保护,变电站的防雷接地保护以及变电站选址布置。

关键词:变电站;负荷计算;电气主接线;继电保护With the domestic economy, continuously push forward the modernization process of industrialization, the demand for electricity production and life is growing. At the same time, security and distribution of electric energy use are increasingly being taken seriously, supply and distribution problems will have a huge impact, it relates to the production of electricity and life safety protection in the event of supply and distribution aspects of the problem will bring all aspects of huge losses, the loss is much greater than the loss of the distribution system for failure, so critical substation design. Design of substation is necessary to ensure the safety of supply and distribution, but also to ensure economic and cost savings.The 10kV substation design includes statistical burden substation load, load calculation performed to calculate the transformer and line short-circuit the impact of the steady-state current and short circuit current, reactive power compensation transformer, select the type and number of transformer substations first choice side and the secondary side of the main terminal, where a single bus-section 10kV side protection, 0.4kV side adopts single bosbar protection. On the basis of the calculation to choose high and low voltage electrical equipment, circuit protection design substations and transformer protection systems, lightning protection and grounding substation substation site layout.Key words:Substetion; laod calculation; main electrical wiring; protection目录摘要 (I)Abstract (II)1 绪论 (1)1.1 课题研究的背景和意义 ........................... 错误!未定义书签。

毕业设计--10KV变电所电气部分初步设计

毕业设计--10KV变电所电气部分初步设计

毕业设计说明书题目:10KV变电所电气部分初步设计专业:发电厂及电力系统班级:电力904班学号:姓名:指导老师:2011年11月18日前言毕业设计是高等工程教育最重要的实践性教学环节,它是由我们独立完成的一项综合性、创造性、设计性的大型作业。

开展毕业设计课题至关重要并具有深远的意义,不仅培养我们分析和解决各种实际问题的能力,也进一步巩固、深化和扩展所学的理论知识。

我们这次设计的主要内容是对某110kV降压变电站的电气部分进行初步设计,包括了:负荷统计分析、主变的选择、电气主接线方案选择、短路电流的计算、电气设备的选择和校验、防雷设施以及继电保护的选择等内容。

经过五个星期的努力,我终于完成了这次毕业设计。

在此过程中,我从对变电站的生疏,到了解,再到深入研究,我有了不少的收获:巩固了以前学的专业知识,并在以前的基础上理解的更加透彻,掌握的更加熟练;锻炼了自己的实际应用能力,将课本上学到的理论知识和实际生产联系了起来;增强了自己独立解决问题的能力以及团队合作精神,培养实事求是、全面科学、严肃认真的工作作风,为今后从事本专业工作打下坚实牢固的基础。

但由于时间和水平的局限,设计中难免会有不妥之处,敬请老师多批评指导。

2011年11月18日目录前言第1章原始材料 (6)1.1变电站基本资料................................................................ 错误!未定义书签。

1.2变电站负荷情况................................................................ 错误!未定义书签。

2.1负荷的概述 (1)2.1.1负荷分类..................................................................... 错误!未定义书签。

第2章主变压器的选择 (8)2.1概述 (8)2.2主变压器台数的原则及选择 (8)2.3主变压器容量的选择 (8)2.3主变压器形式的选择 (9)第3章电气主接线选择 (11)3.1概述 (11)3.2电气主接线的基本要求 (11)3.3变电站主接线基本接线方式 (11)3.4变电站主接线选择 (13)3.4.1 110kV侧主接线选择方案 (13)3.4.2 35kV侧主接线方案选择 (14)3.4.3 10kV侧主接线方案选择 (15)3.4.4 变电站主接线图 (15)3.4.5 变电站的站用电......................................................... 错误!未定义书签。

10kv变电所毕业设计89196.docx

10kv变电所毕业设计89196.docx
以上介绍了低压配电系统的三种基本接线方案,各有优缺点;总的来说,树干式系统投资较省,但负荷支接
点多,检修和事故时停电面大,一般适用于对三级负荷供电。放射式系统投资大,但线路没有分支接点。因此,
应根据情况具体对待,但对于本机电修车间而言,按可靠性第一的原则,所以采用放射式供电。
七、短路电流的计算
1>短路的形式
观起见, 除向以外厂区配电线路一律地下敷设。
在进行施工图设计时, 供电系统总计算负荷的确
定,一般采用逐级计算法由用电设备处逐步向电源进线侧计算,
采用的是需要系数法。
各级计算
点的选取,一般为各级配电箱的出线和进线、变电所低压出线、变压器低压母线、高压进线处。
在低压侧一般考虑到可靠性与效率性的问题就采用了放射式和树干式相结合的方法进行布线,
缆的选择是否经济合理。如计算负荷确定过大,将使电器和导线电缆选得过大,造成投资和有色金属的浪费;如计算负荷确定过小,将使电器和导线处于过负荷下运行,增加电能损耗,产生过热,导致
绝缘老化甚至烧毁,同样造成损失。由此可见,正确计算负荷意义重大。
4.2负荷计算
需要系数法
利用一个需要系数乘以设备容量即可求得设备的有功计算负荷的一种方法。该方法计算十分简便,它是最早提
变配电所主接线方案的基本要求
(1)保证向用户供电的可靠性、安全性、灵活性、经济性。
(2)保证电能质量--频率和电压符合要求。
(3)大型电厂的机组在分期投入过程中,应考虑逐年电力,电量平衡。
6.1高、低压侧主接线的基本形式
1>10KV侧电气主接线的基本形式
2> 380/220侧电气主接线的基本形式
3>低压线路的接线方式
的情况。两相接地短路发生的概率约为10%~20%。

毕业设计(论文)-10kv变电所继电保护设计及分析[管理资料]

毕业设计(论文)-10kv变电所继电保护设计及分析[管理资料]

继电保护毕业设计课题:110kV变电所继电保护设计及分析导师:姓名:班级:日期:2011年3月10日前言电力生产过程有别于其他工业生产过程的一个重要特点,就是它的生产、输送、变换、分配、消费的几个环节是在同一个时间内同步瞬间完成。

电力生产过程要求供需严格动态平衡,一旦失去平衡生产过程就要受到破坏,甚至造成系统瓦解,无法维持正常生产。

随着经济的快速发展,负荷大幅度增加,使得电网规模不断扩大,高电压、大机组、长距离输电、电网互联的趋势,使电网结构越来越复杂,加强电力资源的优化配置,最大限度满足电力需求,保证电网的安全稳定成为人们探讨的问题之一。

虽然系统中有可能遭受短路电流破坏的一次设备都进行了短路动、热稳定度的校验,但这只能保证它们在短时间内能承受住短路电流的破坏。

时间一长,就会无一例外地遭受破坏。

而在供电系统中,要想完全杜绝电路事故是不可能的。

继电保护是一种电力系统的反事故自动装置,它能在系统发生故障或不正常运行时,迅速,准确地切除故障元件或发出信号以便及时处理。

可见继电保护是任何电力系统必不可少的组成部分,对保证系统安全运行、保证电能质量、防止故障的扩大和事故的发生,都有极其重要的作用。

因此设置一定数量的保护装置是完全必要的,以便在短路事故发生后一次设备尚未破坏的数秒内,切除短路电流,使故障点脱离电源,从而保护短路回路内的一次设备,同时迅速恢复系统其他正常部分的工作。

随着变电站继电保护技术进一步优化,大大提高了整个电网运行的安全性和稳定性,大大降低运行检修人员的劳动强度,继电保护技术将引起电力行业有关部门的重视,成为变电站设计核心技术之一。

目录第一章电气主接线 (1)第二章电气设备简介 (2)第三章继电保护基本知识 (4)第四章主变压器继电保护 (7)第五章110kV线路继电保护保护 (11)第六章结束语 (13)第六章参考文献 (14)110KV变电站继电保护设计及分析第一章电气主接线电气主接线是变电所电气设计的重要部分,也是构成电力系统的重要环节。

10kv变电站毕业设计

10kv变电站毕业设计

新疆大学毕业设计10KV变电所设计毕业设计(论文)任务书一、题目:10kv变电所设计指导思想和目的:1、灵活运用本专业所学的基础和专业知识。

2、培养学生的专业技术知识和技能,能运用所学理论知识和技能解决生产第一线的运行、维护、检修及技术管理等实际工作,具有分析解决一般技术和业务问题的能力。

3、对学生进行一次高级人才基本技能的综合训练,培养学生分析和解决本专业技术实际问题的能力,包括技术经济政策的理解能力;查阅和综合分析各种文献资料、掌握使用工程技术规范和手册、图表等技术资料的能力;计算机应用能力;绘图和设计说明书(论文)的撰写等方面的能力。

4、培养学生树立严肃认真的工作作风,实事求是、严谨论证的科学态度,团结勤奋、协同作战的优良作风和应有的职业道德。

二.设计任务或主要技术指标:1.设计任务要求根据用电负荷实际情况,并适当考虑发展。

按照安全可靠、技术先进、经济合理的要求,确定变电所的位置与形式,确定变电所主变压器的参数、容量与类型。

选择变电所主接线方案及高低压设备和进出线,确定二次回路方案,选择整定继电保护装置、确定防雷和接地装置,最后按要求写出设计说明书,绘制设计图纸。

二、设计进度与要求:第1周:收集10kv降压变电所资料。

第2周:了解掌握10kv降压变电站的基本组成。

第3周:根据设计背景计算变电所负荷。

第4周:短路电流计算。

第5周:电气主接线选择与校验。

第6周:继电保护预防雷保护的设计。

弟7周:制作10kv降压变电站设计报告。

弟8周:答辩三、主要参考书及参考资料:[1]刘介才编著.《工厂供电》,第4版,机械工业出版社,2005[2]雷振山编著.《中小型变电所实用设计手册》,第1版,中国水利水电出版社,2000。

[3]雷振山编著.《实用供配电技术手册》,第1版,中国水利水电出版社,2002。

[4]王子午编著.《常用供配电设备选型手册》,第一版,煤炭工业出版社,1998。

[5]徐泽植编著.《10kV及以下供配电设计与安装》,第一版,煤炭工业出版社,2002。

某10KV降压变电所毕业设计(有相关cad图)

某10KV降压变电所毕业设计(有相关cad图)

摘要电能是现代工业生产的主要能源和动力.随着现代文明的发展与进步,社会生产和生活对电能供应的质量和管理提出了越来越高的要求。

工厂供电系统的核心部分是变电所。

因此,设计和建造一个安全、经济的变电所,是极为重要的。

此工厂供电设计包括:负荷的计算及无功功率的补偿;变电所主变压器台数和容量、型式的确定;变电所主接线方案的选择;进出线的选择;短路计算和开关设备的选择;二次回路方案的确定及继电器保护的选择和整定;防雷保护与接地装置的设计;车间配电线路布线方案的确定;线路导线及其配电设备和保护设备的选择;以及电气照明的设计,还有电路图的绘制。

关键词:电能变电所变压器继电器接地装置ABSTRACTElectric energy is the main energy and dynamism of modernindustry production.With development and progress of modern civilization, social production and is it put forward high request more and more to quality and management that electric energy supply to live.The system nucleus of factory supplies power is transformer.It is very important to design and build one safe economical substation.This factory supplies power and designs including: Calculation of load and compensation of the inactive power; Transformer substation main voltage transformer platform count and capacity , sureness of pattern; Mainly wire the choice of the scheme in the transformer substation; Pass in and out the choice of the thread; Choice of shorting out and calculating and switchgear ; Two return circuit sureness and choice that relay protect of scheme exactly make; Defend the thunder and protect the design with the earth device ; The workshop distribution line connects up the sureness of the scheme; Circuit wire and distribution equipment and protecting the choice of the equipment; And the electric design that lighted, there is drawing of circuit diagram.Keyword:Electricenergy Substation Transformer Tnterruptor The design with the earth device目录前言 (1)1原始资料及设计任务 (2)1.1基础资料 (2)2变电所所址的选择 (4)2.1变电所简介 (4)2.2变电所选址 (4)3负荷统计及无功补偿计算 (5)3.1负荷等级划分 (5)3.2电力负荷计算 (6)3.3无功补偿计算 (10)4 变电所主变压器台数和容量的确定 (11)4.1变压器的分类及型号 (11)4.2变电所变压器的台数和容量的选择 (12)5变电所主接线的选择 (14)5.1主结线的基本要求 (14)5.2变电所的主结线方式 (16)6短路电流计算 (18)6.1 短路电流的基本概念 (18)6.2 短路计算的常用公式 (19)6.3 本设计短路电流的计算 (21)7电气设备选择 (25)7.1 电气设备选择的原则 (25)7.2 母线的选择 (26)7.3 仪用互感器选择 (26)7.4 本变电所电气设备选择 (27)8变电所的布置与结构 (30)8.1变电所总体布置方案的设计原则与一般要求 (31)8.2变电所的总体布局 (31)8.3总配变电所的有关结构尺寸 (32)9二次回路设计及继电保护的整定计算 (33)9.1变配电所二次回路设备的选择 (33)9.2继电保护和自动装置 (36)10防雷保护与接地保护 (40)10.1防雷保护 (40)10.2接地保护 (43)结论 (57)致谢 (58)参考文献 (59)前言毕业设计,是由学生独立完成的一项综合性、创造性、设计性的大型作业:也是培养大学生实践能力、创新能力、培养应用型工程技术人才的最重要的实践教学环节。

毕业设计:10kV变电所电气部分设计

毕业设计:10kV变电所电气部分设计

目录摘要 (I)Abstract (II)1绪论 (1)1.1我国电力行业发展概况 (1)1.2变电所的类型概述 (1)1.3变电所电气设备概述 (2)1.4本次设计主要内容 (3)2负荷计算 (4)2.1负荷计算的目的和方法 (4)2.2负荷计算 (5)2.3无功功率补偿计算 (8)2.4电源进线方式设计 (12)2.5变电站主变压器的台数、容量及类型的设计 (12)2.6变电所形式的设计 (13)3电气主接线的设计 (15)3.1对电气主接线的基本要求 (15)3.2电气主接线的基本形式 (16)3.3主接线方案设计 (21)4短路电流计算和设备选择与校验 (22)4.1概述 (22)4.2短路电流计算 (22)4.3高低压电气设备的选择与校验 (31)5总结 (42)谢辞 ................................................................................................. 错误!未定义书签。

参考文献 . (43)附录1:外文资料翻译 (45)Ⅲ1绪论1.1我国电力行业发展概况我国电源建设发展迅速,我国电力行业持续快速发展。

近些年来,我国总发电装机容量和发电量已经连续十年位居世界第二位,随着总发电装机容量增长,增长率有所平缓,但仍保持了较高增长水平。

我国电网建设持续增长,长期以来,我国电力工业“重发轻供”,电网发展严重滞后于电源发展,表现为输变电建设严重滞后于电源建设,配电网建设滞后于主网建设,负荷中心受端电网建设滞后于送端电网建设,电网累计投资占电力投资的比例约30%左右,远低于发达国家50%以上的水平。

为解决此问题,国家今后将重点持续促进电网建设,以适应我国工业化及城市化建设的需要。

特高压电网建设及坚强智能电网规划促进我国电力系统高质量发展,1)特高压电网建设,按照国家电网公司的规划,未来将建成以特高压电网为骨干网架、各级电网协调发展的坚强国家电网。

整理10KV变电所毕业设计(论文)

整理10KV变电所毕业设计(论文)

10KV变电所毕
业设计论文
整理人尼克
****届毕业论文(设计)
中期检查报告
学院名称
检查时间年月日
一、检查的基本情况
二、存在的问题
(包括毕业论文工作的组织管理、选题质量、应用性文体写作和创新性实践成果替代毕业论文(设计)的情况、学生论文撰写情况、教师指导情况、毕业论文完成进度情况、毕业论文完成质量情况,可加页)
三、改进措施和建议
(可加页)
学院院长(签章):
年月日
整理丨尼克
本文档信息来自于网络,如您发现内容不准确或不完善,欢迎您联系我修正;如您发现内容涉嫌侵权,请与我们联系,我们将按照相关法律规定及时处理。

毕业设计(论文)-10KV变电站继电保护设计

毕业设计(论文)-10KV变电站继电保护设计

10KV变电站继电保护设计摘要:本设计主要为某10KV变电站继电保护设计,其中包括变电所供配电原始数据以及资料、短路计算、变电站设备选择与校验、变压器保护、线路保护本设计根据《电力系统设计技术规程》结合实际来对变压器及主接线进行选择,主接线采用高压侧均为单母线分段的接线方式。

根据设计中提供的原始数据,进行短路电流计算,确定母线和每一条馈出线路上的短路电流,并进行动稳定和热稳定的校验。

并进行动稳定和热稳定的校验,以选择合适的电缆和电气设备,保证母线和用电设备的安全、可靠地运行。

其中变电所的系统图、平面布置图照明图、二次接线图的绘制以及各个相关的计算,继电保护是重点。

各个图充分展示了各个部分的设计构想。

关键词:变电所;变压器;短路电流;继电保护Abstract:This design m construction drawing the design, supplies the power distribution including the transformer substation the design, the transformer choice, the equipment choice, the verification, the transformer substation illumination design and the weak electricity design and so on. This design according to "Electrical power system Design Technology Regulations" to unify actual es carries on the choice to the transformer and the host wiring, the main wiring uses the high-tension side for the single generatrix partition wiring way. According to designs the primary data which provides, carries on the short-circuit current putation, on the definite generatrix and each line short-circuit current, advances together themotion to be stable and the heat-stable verification. Advances together the motion to be stable and the heat-stable verification, chooses the appropriate electric cable and the electrical equipment, guaranteed the generatrix and the current collector security, reliably moves. Transformer substation diagram, the floor-plan illumination chart, two wiring diagrams plan as well as each related putation, Electricity protection are key. Each chart has fully demonstrated each part of design conception.Key Words:Transformer substation, Transformer, Short-circuit protection,Electricity protection目录绪论0第一章原始资料以及原始数据01.1工厂供电协议01.2地理位置及气象资料1第二章短路电流的计算12.1 计算电路12.2 短路计算基准值12.3 短路电路中个元件的电抗标幺值12.4 k-1点(10.5kV侧)的相关计算22.5 k-2点(0.4kV侧)的相关计算2第三章变电所设备的选择校验33.1 10kV侧一次设备的选择校验33.2 380V侧一次设备校验73.3 高低压母线的选择12第四章变压所进出线与邻近单位联络线的选择124.1 10kV高压进线和引入电缆的选择124.2 380低压出线的选择134.3 作为备用电源的高压联络线的选择校验18第五章变压器的整定与保护195.1变电所二次回路方案205.2主变压器的保护225.3作为备用电源的高压联络线的继电保护装置275.4 变电所低压侧的保护27第六章电力线路的保护286.1对继电保护装置的基本要求286.2过电流保护296.3单相接地保护30结论31参考文献31绪论众所周知,电能是现代工业生产的主要能源和动力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PG新校区10kV变电所设计毕业设计1 变电所总体设计及供配电系统分析1.1 变电所设计原则进行变电所设计时须遵照变电所设计规所规定的原则。

根据《35—10kV变电所设计规》要求:第1.0.3条变电所的设计应根据工程的5—10年发展规划进行,做到远近结合、以近为主,正确处理近期建设与远景发展的关系,适当考虑扩建的可能性。

第1.0.4条变电所的设计必须从全局出发、统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件,结合国情合理地确定设计方案。

第1.0.5条变电所的设计,必须节约用地的原则。

1.2 变电所设计目的与任务毕业设计是本专业教学计划中的重要环节。

此次毕业设计的目的是通过变电所设计实践,综合运用所学知识,贯彻执行我国电力工业有关方针政策,理论联系实践,锻炼独立分析和解决电力工程设计问题的能力,为未来的实际工作奠定必要的基础。

1.3 PG新校区供电需求分析PG新校区10KV变电所为位于PG新校的变电所,由系统S1、系统S2向PG 新校区供电,来供给该校教学、实验、施工及生活用电,PG新校区变电所的建立可保障新校区的正常用电,提高供电质量和供电可靠性。

PG新校区变电所变电压等级为10/0.4KV,是以向终端用户供电为主的变电所,全所停电后将对该校中断供电。

1.4 变电所总体分析1.4.1 建站必要性与建站规模1 建站必要性PG新校区10KV变电所为终端变电所,在系统中主要起变配电作用,全所停电将造成全校停电,它供给该校教学、实验、施工及生活用电。

故为满足该校用电要求决定建设本变电站。

2 建站规模PG新校区10KV变电所电压等级为10/0.4KV线路回路数:近期6回,远期2回;近期最大负荷4627KW。

1.4.2 所址概况与所址条件1 所址概况PG新校区10KV变电所位于该校图书馆周围,西部电源和东部电源进线先通过10kV变电所高压侧开关站进行电能分配,然后馈出六回线分配给两个独立变电所和四个箱式变电站,独立变电所和箱式变电站经过变压后供给其所带负荷用电。

2 所址条件依据《10kV及以下变电所设计规》GB50053-94 第2.0.1条,变电站所址的选择,应根据下列要求经技术、经济比较确定:一、接近负荷中心;二、进出线方便;三、接近电源侧;四、设备运输方便;五、不应设在有剧烈振动或高温的场所;六、不宜设在多尘或有腐蚀性气体的场所,当无法远离时,不应设在污染源盛行风向的下风侧;七、不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;八、不应设在有爆炸危险环境的正上方或正下方,且不宜设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时,应符合现行国家标准《爆炸和火灾危险环境电力装置设计规》的规定;九、不应设在地势低洼和可能积水的场所。

PG新校区10KV变电所建在该校部,为节约用地、接近负荷中心、进出线方便,故采用建立两个独立变电所和四个箱式变电站的方针。

1.5 负荷分析1.5.1 负荷的分类与重要性1一级负荷: 对供电要求最高,要求不断电或可极短时间断电。

必须有两个独立电源供电,且当任何一个电源断开后,能保证对全部一级负荷不间断供电;2 二级负荷: 对供电要求较高,要求基本不断电或可短时间断电。

一般要有两个独立的电源供电,且当任何一个电源断开后,能保证全部或大部分二级负荷不间断供电;3 三级负荷: 对供电要求相对较低,可为一、二级负荷的紧急用电让路。

对三级负荷一般只需要一个电源供电。

1.5.2 负荷资料负荷统计与计算详见附录一由附录二知:该校有二级负荷和三级负荷,二级负荷包括行政楼和图书馆中的二级负荷部分(图书馆消防负荷),其余为三级负荷。

二级负荷,近期有2回出线、远景1回出线;三级负荷近期有4回出线、远景1回出线。

2 主变选择与主结线设计2.1 主变的选择依据《电力工程电气设计手册1》第五章,《发电厂电气部分》第二章第3节,《10kV及以下变电所设计规》第三章第3节,《电力技术设计规》第三章等进行技术选择。

2.1.1 主变容量和台数的选择1 容量选择原则(1) 主变容量选择一般按变电所建成以后5~10年的规划负荷选择,并适当考虑到远期10~20年发展。

(2) 根据变电所带负荷性质及电网结构决定主变容量。

对有重要负荷变电所考虑一台主变停运时,其余主变容量在计及过负荷能力后的允许时间,保证用户的一、二级负荷;对一般性变电所当一台主变停运时,其余主变应能保证其余负荷的60%。

(3) 同级电压的单台降压容量的级别不易太多,应从全网出发,推行标准化、系列化(主要考虑备品、备件和检修方便)。

2 台数选择原则结合PG新校区全部负荷统计后容量的确定(详见附录一)和10KV变电所主结线方案的选择来选择变压器台数。

3 容量选择计算详见附录一主变容量ST的选择必须符合以下三个条件:S T ≥ScaST—主变压器容量Sca—本回路全部用电设备总计算负荷2.1.2 主变型号的选择查《电气设备实用手册》上册P497综合后选择变压器型号为1 独立变电所变压器选用9S系列三相油浸自冷双绕组铜线无载调压变压器。

2 箱式变电站选用1ZBW系列,其部变压器也选用9S系列变压器。

变压器具体选择详见附录二2.2 电气主结线设计的基本要求电气主结线代表了变电站电气部分主体结构,是电力系统网络结构的主要组成部分,它直接影响运行的可靠性和灵活性,并对电器选择,配电装置布置,继电保护,自动装置和控制方式的拟定,都有决定性的关系,对电气主结线设计的基本要求,应包括可靠性,灵活性和经济性,以及扩建的可能性,保证供电可靠性是电气主结线最基本的要求,电气主结线应能适应各种运行状态,并能灵活的进行运行方式的转换,主结线的设计应在满足可靠性和灵活性的前提下做到经济合理,应从以下几个方面考虑:a.投资省 b.占地面积小 c.电能损耗小。

1 电气主结线设计的基本要求电气主结线应满足安全性、可靠性、灵活性、经济性、扩建可能性,考虑国家的方针政策,少占良田,尽可能用过关的国设备。

根据《10kV及以下变电所设计规》GB50053-94 规定:第3.2.1条配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。

当供电连续性要求很高时,高压母线可采用分段单母线带旁路母线或双母线的接线。

第3.2.2条配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。

当无继电保护和自动装置要求,且出线回路少无需带负荷操作时,可采用隔离开关或隔离触头。

第3.2.3条从总配电所以放射式向分配电所供电时,该分配电所的电源进线开关宜采用隔离开关或隔离触头。

当分配电所需要带负荷操作或继电保护、自动装置有要求时,应采用断路器。

第3.2.4条配电所的10kV或6kV非专用电源线的进线侧,应装设带保护的开关设备。

第3.2.5条 10kV或6kV母线的分段处宜装设断路器,当不需带负荷操作且无继电保护和自动装置要求时,可装设隔离开关或隔离触头。

第3.2.6条两配电所之间的联络线,应在供电侧的配电所装设断路器,另一侧装设隔离开关或负荷开关;当两侧的供电可能性相同时,应在两侧均装设断路器。

第3.2.7条配电所的引出线宜装设断路器。

当满足继电保护和操作要求时,可装设带熔断器的负荷开关。

第3.2.8条向频繁操作的高压用电设备供电的出线开关兼做操作开关时,应采用具有频繁操作性能的断路器。

第3.2.9条 10kV或6kV固定式配电装置的出线侧,在架空出线回路或有反馈可能的电缆出线回路中,应装设线路隔离开关。

第3.2.10条采用10kV或6kV熔断器负荷开关固定式配电装置时,应在电源侧装设隔离开关。

第3.2.11条接在母线上的避雷器和电压互感器,宜合用一组隔离开关。

配电所、变电所架空进、出线上的避雷器回路中,可不装设隔离开关。

第3.2.12条由地区电网供电的配电所电源进线处,宜装设供计费用的专用电压、电流互感器。

第3.2.13条变压器一次侧开关的装设,应符合下列规定:一、以树干式供电时,应装设带保护的开关设备或跌落式熔断器;二、以放射式供电时,宜装设隔离开关或负荷开关。

当变压器在本配电所时,可不装设开关。

第3.2.14条变压器二次侧电压为6kV或3kV的总开关,可采用隔离开关或隔离触头。

当属下列情况之一时,应采用断路器:一、出线回路较多;二、有并列运行要求;三、有继电保护和自动装置要求。

第3.2.15条变压器低压侧电压为0.4kV的总开关,宜采用低压断路器或隔离开关。

当有继电保护或自动切换电源要求时,低压侧总开关和母线分段开关均应采用低压断路器。

第3.2.16条当低压母线为双电源,变压器低压侧总开关和母线分段开关采用低压断路器时,在总开关的出线侧及母线分段开关的两侧,宜装设刀开关或隔离触头。

2 电气主结线中考虑的基本问题:(1) 变电所在系统中的地位和作用变电所是电力系统的重要组成部分,其可靠性应与系统相适应。

PG新校区10KV变电所由系统S1、系统S2向PG新校区供电,PG新校区变电所的建立可保障新校区的正常用电,提高供电质量和供电可靠性。

(2) 分期和最终的建设规模根据电力系统发展的需要,PG新校区变电所远景规划有扩建的可能,所以在设计主结线时应留出发展扩建的余地,本设计采用一次设计,分期投资,扩建,尽快发挥经济效益。

(3) 电压等级和出线回路数近期6回,远期2回:二级负荷,近期有2回出线、远景1回出线;三级负荷近期有4回出线、远景1回出线。

2.3 各电压级主结线型式的选择根据《10kV及以下变电所设计规》GB50053-94 规定,详见 3.2 中容。

可列出下表:10KV侧主接线方案比较由于学校用电大多为三级负荷,只有行政楼和图书馆消防为二级负荷,对供电可靠性和灵活性要求不是太高,只需满足经济性要求就可以了,故选用方案1 (单母线分段)。

依据《电力工程设计手册》第10-2节“6~35KV配电装置”所述,6~10KV 配电装置一般均为屋布置,当出线不带电抗器,一般采用成套开关柜单层布置。

鉴于10KV侧负荷性质对供电可靠性要求,可选用备用小车屋配电装置。

2.4 中性点接地方式的选择1 中性点接地方式的原则根据《电气设计手册I》第2—7节中关于“主变压器中性点接地方式”的规定,电力网中性点的接地方式,决定了主变压器的中性点的接地方式。

(1) 变压器中性点接地点的数量应使电网所有短路点的综合零序电抗与综合正序电抗之比X0/X1<3,以使单相接地时全相上工频电压不超过阀型避雷器的灭弧电压;X0/X1<1.5以使单相接地时短路电流不超过三相短路电流.(2) 所有普通变压器的中性点都经隔离开关接地,以使运行调度灵活选择接地点.(3) 选择接地点时应保证任何故障形式都不应使电网解列成中性点不接地的系统.2 主变压器6~63KV多用中性点不接地或经消弧线圈接地方式6~63KV电网多采用中性点不接地方式,但当单相接地故障电流大于30A( 6~10KV电网)或10A(20~63KV电网)时,中性点应经消弧线圈接地,用消弧线圈接地时应注意:(1) 消弧线圈应由系统统筹规划,分散布置,应避免整个电网中只装一台消弧线圈,也应避免在一个变电所中装设多台消弧线圈,在任何运行方式下,电网不得失去消弧线圈的补偿。
