消火栓系统报验
消火栓系统安装调试与检测验收范文
消火栓系统安装调试与检测验收范文本文将探讨消火栓系统的安装调试与检测验收的过程和相关事项。
消火栓系统作为建筑物防火设施的重要组成部分，在安装调试和验收过程中，需要严格遵守相关规定和标准，确保系统的正常运行和可靠性。
1. 消火栓系统安装调试的准备工作在进行消火栓系统安装调试之前，需要进行一系列准备工作。
首先，要明确设计要求和图纸，并与相关设计单位进行沟通，确保安装符合设计要求。
其次，要组织好安装施工队伍，明确各个施工环节和责任。
此外，还需要准备好所需的材料和设备，以及相关检测仪器和工具，保证调试过程的顺利进行。
2. 消火栓系统安装调试的步骤和注意事项（1）管道安装调试管道安装是消火栓系统的核心部分，需要注意以下几点。
首先，要严格按照设计图纸进行管道布置，保证消火栓的位置合理并易于操作。
其次，要正确选择和安装管材和管件，确保管道的牢固性和密封性。
安装过程中，要做好防腐蚀处理，以延长管道的使用寿命。
最后，要进行管道的压力测试和漏水检测，确保管道系统的正常运行。
（2）泵站设备安装调试泵站设备是消火栓系统的重要组成部分，需要注意以下几点。
首先，要选择合适的泵站设备，根据消火栓系统的需求进行配置。
其次，要确保设备的安全可靠，进行必要的防护和接地措施。
安装完毕后，需要进行设备的接线和调试，确保泵站设备的正常运行和自动控制功能的实现。
（3）报警系统安装调试报警系统是消火栓系统的重要组成部分，需要注意以下几点。
首先，要选择合适的报警器件和控制设备，确保系统的报警效果。
其次，要正确安装和连接报警器件和控制设备，进行必要的调试。
调试过程中，要仔细检查报警系统的各个部分是否正常工作，确保系统能够及时准确地发出报警信号。
3. 消火栓系统的检测验收在消火栓系统安装调试完成后，需要进行检测验收，确保系统符合相关标准和规定。
验收工作应由相关单位或监理单位进行，包括以下几个方面。
（1）管道系统的检测对消火栓系统的管道进行检测，主要包括压力测试和漏水检测。
室外消火栓系统的验收与管理
室外消火栓系统的验收与管理水是目前国内外普遍采用的最主要的灭火剂。
相对泡沫、卤代烷、干粉等灭火剂而言，水的来源丰富，价格低廉，输送方便，系统控制简单，灭火冷却效果显著。
因此，工业厂区和居民生活区大量采用室外消火栓系统。
要使其发挥应有的作用，除精心施工外，还应在系统投入使用前进行严格的竣工验收，检查工程质量是否满足使用要求，在平时也应对其进行必要的维护管理，使其处于良好状态1室外消火栓系统室外消火栓系统是由室外消火栓、消防水源、消防水泵、水泵接合器等给水、加压设施。
该系统按设计压力大小分为高压给水系统和低压给水系统，其中，低压给水通常是与生产、生活给水系统合建的。
2室外消火栓系统的验收2.1验收程序系统及内容室外消火栓系统的竣工验收一般应包括图纸资料审查、系统安装情况一般性检查和系统综合性功能试验。
2.1.1图纸、资料的审查（1）初始设计图纸、施工图纸、设计变更及竣工图；（2）水泵、室外消火栓、消防水泵接合器及闸阀等主要设备的性能指标的资料和产品合格证书；（3）隐蔽工程的施工验收记录、管道通水冲洗记录；（4）管道打压试验记录；管道试压的压力（P1）要视系统设计压力（P2）的大小而定，当系统为低压给水系统，即P2小于或等于1.0Mpa时，P1大于或等于1.5P2；当系统为高压给水系统，即P2大于1.0Mpa2时，P1大于或等于P2+0.5Mpa；（5）水泵等消防用电设备的试运转记录；（6）工程质量事故的处理记录。
2.1.2系统安装情况的一般性检查主要检查消防水泵、水泵接合器、消防水池取水口、室外消火栓及闸阀等主要设备的安装与图纸是否相符，使用是否方便，有无正确的明显标志，有无外观损坏及明显缺陷。
检查中应注意查看系统中各常开或常闭闸阀的启闭状态是否符合原设计要求。
此外，由于东北地区比较冷，验收时一定要注意检查地上消火栓在安装时管线是否在防冻层以下；消火栓周围是否保证有足够的泄水区，以防止系统意外冻坏。

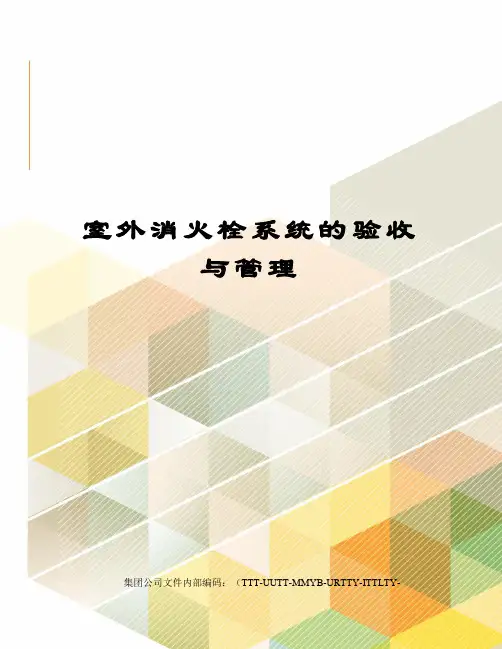

室外消火栓系统的验收与管理
室外消火栓系统的验收与管理集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-室外消火栓系统的验收与管理水是目前国内外普遍采用的最主要的灭火剂。
相对泡沫、卤代烷、干粉等灭火剂而言，水的来源丰富，价格低廉，输送方便，系统控制简单，灭火冷却效果显着。
因此，工业厂区和居民生活区大量采用室外消火栓系统。
要使其发挥应有的作用，除精心施工外，还应在系统投入使用前进行严格的竣工验收，检查工程质量是否满足使用要求，在平时也应对其进行必要的维护管理，使其处于良好状态1室外消火栓系统室外消火栓系统是由室外消火栓、消防水源、消防水泵、水泵接合器等给水、加压设施。
该系统按设计压力大小分为高压给水系统和低压给水系统，其中，低压给水通常是与生产、生活给水系统合建的。
2室外消火栓系统的验收2.1验收程序系统及内容室外消火栓系统的竣工验收一般应包括图纸资料审查、系统安装情况一般性检查和系统综合性功能试验。
（1）初始设计图纸、施工图纸、设计变更及竣工图；（2）水泵、室外消火栓、消防水泵接合器及闸阀等主要设备的性能指标的资料和产品合格证书；（3）隐蔽工程的施工验收记录、管道通水冲洗记录；（4）管道打压试验记录；管道试压的压力（P1）要视系统设计压力（P2）的大小而定，当系统为低压给水系统，即P2小于或等于1.0Mpa时，P1大于或等于1.5P2；当系统为高压给水系统，即P2大于1.0Mpa2时，P1大于或等于P2+0.5Mpa；（5）水泵等消防用电设备的试运转记录；（6）工程质量事故的处理记录。
（1）根据原设计的不同要求，对消防水泵分别进行自动启动、手动启动、远程启动和泵房内就地启动的各项试验。
（2）消防水泵组的主泵与副泵互为备用功能的相互切换试验。
此项试验应在一台水泵正常运转的情况下，人工模拟故障，另一台泵应能自动投入运行。
（3）在系统最不利点的消火栓和系统重点保护部位的消火栓上接直径65mm水带和喷嘴19mm的水枪出水，并测试栓口压力，观察出水效果。
室外消火栓系统安装检验批质量验
1. 背景室外消火栓系统是公共安全的重要保障设施，其安装质量是否符合相关标准、规范，对于预防火灾、保护人民生命和财产安全有着重要作用。
为保障消防设施的有效性，应建立健全的消火栓系统安装检验评估制度，使其质量得到保障。
2. 安装检验批质量验收的必要性安装检验批质量验收是保证消火栓系统设计、施工、安装、调试质量的重要环节。
其中，消火栓系统的安装质量验收是保证消火栓系统能够正常运行的关键环节，是消防设施验收的重要组成部分。
这一验收的主要目的在于检测消火栓系统的安装是否符合规定的技术标准，是否满足消防设计方案要求，以及消火栓系统是否具备它所应有的消防功能。
3. 安装检验批质量验收的方法在消火栓系统安装完成后，需要进行安装检验批质量验收。
针对消防领域的特殊性，安装检验批质量验收应按照技术标准和规范进行。
具体的方法包括：3.1 验收前准备在安装检验批质量验收之前，需要做好相应的前期准备工作，包括清洗、冲洗、插装等。
3.2 验收过程安装检验批质量验收主要包括现场检查、测试等环节。
3.2.1 现场检查现场检查是安装质量验收的第一步。
验收人员应在现场仔细检查安装是否符合消防设计方案，并且检查各设备的固定、连接等情况。
同时还需要检查管道及管件的质量是否合格，并进行试压等。
3.2.2 系统测试验收人员还需要对消火栓系统进行全面测试，包括启动试验、着装试验、通过量试验等。
在测试中，应记录相关数据，以便后续分析。
3.3 检验记录安装检验批质量验收过程中需要记录相关数据，包括每个设备的检测数据、试验结果、检查过程中发现的问题以及解决方案等。
4. 结论通过安装检验批质量验收，可以确保消火栓系统设备的符合消防设计方案，并且能够正常运行，保障了人民生命和财产安全。
消火栓系统的检验评估制度应得到进一步完善，以逐步提高消火栓系统安装质量。

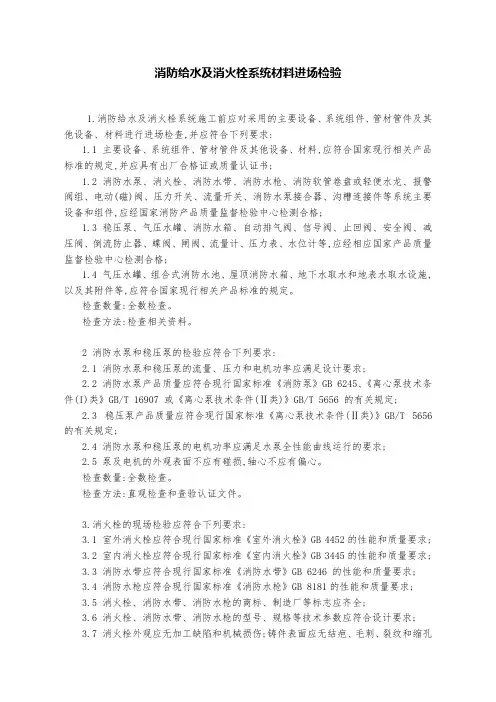

消防给水及消火栓系统材料进场验收
消防给水及消火栓系统材料进场检验1.消防给水及消火栓系统施工前应对采用的主要设备、系统组件、管材管件及其他设备、材料进行进场检查,并应符合下列要求:1.1 主要设备、系统组件、管材管件及其他设备、材料,应符合国家现行相关产品标准的规定,并应具有出厂合格证或质量认证书;1.2 消防水泵、消火栓、消防水带、消防水枪、消防软管卷盘或轻便水龙、报警阀组、电动(磁)阀、压力开关、流量开关、消防水泵接合器、沟槽连接件等系统主要设备和组件,应经国家消防产品质量监督检验中心检测合格;1.3 稳压泵、气压水罐、消防水箱、自动排气阀、信号阀、止回阀、安全阀、减压阀、倒流防止器、蝶阀、闸阀、流量计、压力表、水位计等,应经相应国家产品质量监督检验中心检测合格;1.4 气压水罐、组合式消防水池、屋顶消防水箱、地下水取水和地表水取水设施,以及其附件等,应符合国家现行相关产品标准的规定。
检查数量:全数检查。
检查方法:检查相关资料。
2 消防水泵和稳压泵的检验应符合下列要求:2.1 消防水泵和稳压泵的流量、压力和电机功率应满足设计要求;2.2 消防水泵产品质量应符合现行国家标准《消防泵》GB 6245、《离心泵技术条件(I)类》GB/T 16907 或《离心泵技术条件(Ⅱ类)》GB/T 5656 的有关规定;2.3 稳压泵产品质量应符合现行国家标准《离心泵技术条件(Ⅱ类)》GB/T 5656 的有关规定;2.4 消防水泵和稳压泵的电机功率应满足水泵全性能曲线运行的要求;2.5 泵及电机的外观表面不应有碰损,轴心不应有偏心。
检查数量:全数检查。
检查方法:直观检查和查验认证文件。
3.消火栓的现场检验应符合下列要求:3.1 室外消火栓应符合现行国家标准 《室外消火栓》GB 4452的性能和质量要求;3.2 室内消火栓应符合现行国家标准 《室内消火栓》GB 3445的性能和质量要求;3.3 消防水带应符合现行国家标准《消防水带》GB 6246 的性能和质量要求;3.4 消防水枪应符合现行国家标准《消防水枪》GB 8181的性能和质量要求;3.5 消火栓、消防水带、消防水枪的商标、制造厂等标志应齐全;3.6 消火栓、消防水带、消防水枪的型号、规格等技术参数应符合设计要求;3.7 消火栓外观应无加工缺陷和机械损伤;铸件表面应无结疤、毛刺、裂纹和缩孔等缺陷;铸铁阀体外部应涂红色油漆,内表面应涂防锈漆,手轮应涂黑色油漆;外部膜应光滑、平整、色泽一致,应无气泡、流痕、皱纹等缺陷,并应无明显碰、划等现象;3.8 消火栓螺纹密封面应无伤痕、毛刺、缺丝或断丝现象;3.9 消火栓的螺纹出水口和快速连接卡扣应无缺陷和机械损伤,并应能满足使用功能的要求;3.10 消火栓阀杆升降或开启应平稳、灵活,不应有卡涩和松动现象;3.11 旋转型消火栓其内部构造应合理,转动部件应为铜或不锈钢,并应保证旋转可靠、无卡涩和漏水现象;3.12 减压稳压消火栓应保证可幕、无堵塞现象;3.13 活动部件应转动灵活,材料应耐腐蚀,不应卡涩或脱扣;3.14消火栓固定接口应进行密封性能试验,应以无渗漏、无损伤为合格。
最新消火栓系统报验资料.优选
附录四-C消火栓灭火系统施工安装质量资料目录消火栓灭火系统质量保证资料核查表图纸会审记录注：设计修改应由设计单位另发变更通知单。
表内不够填写时，可附后。
设计变更明细表编号：2注：后附设计变更通知单份技术交底记录编号：3施工技术核定单编号：4施工组织设计／方案申报表施工组织设计（方案）编号：5注：如本页不够填写，可后附。
工程开工报审表开工报告编号：6设备、材料相关证件汇总表编号：7word.设备开箱检查记录编号：8材料（构配件）、设备进场使用报验单消火栓系统阀门抽样检查试验记录编号:C-2word.工序质量报验单消火栓灭火系统管道安装检查记录word.消火栓管道及配件安装工程检验批质量验收记录SN3．1．1消火栓系统管道支架制作安装检查记录编号:C-4消火栓灭火系统管道试压记录编号:C-5word.消火栓灭火系统管道冲洗记录编号:C-6工序质量报验单消火栓系统消防配电线路敷设检查记录编号：10word.工序质量报验单消火栓箱安装检查记录编号：C-13室内消火栓系统安装检验批质量验收记录表S N3.1.4消火栓灭火系统管道隐蔽验收记录编号:C-9消防配电线路隐蔽验收记录编号：11工序质量报验单消火栓灭火系统水源设施安装检查记录编号：C-10消火栓灭火系统稳压装置安装检查记录编号：C-12word.消火栓灭火系统稳压装置试验记录编号：C-16word.消火栓灭火系统水泵安装检查记录编号：C-14word.消火栓灭火系统水泵试验记录编号：C-15word.编号：C-13word.消火栓灭火系统启泵按钮启泵试验记录消火栓灭火系统放水试验记录工程竣工申报表竣工报告消防设备移交清单编号：续表共页第页。
消火栓系统安装调试与检测验收
消火栓系统的安装、调试、检查和验收消火栓系统的安装调试、检查和验收包括室、内外消火栓的施工、安装、系统检测、验收等内容。
供水设施及其辅助管道的安装、调试和检测、验收，参见本篇第二章第三节内容。
一、室外消火栓的安装、调试、检查和验收（一）施工和安装1.安装准备（1）认真熟悉图纸，结合现场条件复核管道坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，图3-3-3-1；（2）检查预留及预埋是否正确，临时凿除应与设计和工程施工相协调；（3）检查设备和材料是否符合设计要求和质量标准；（4）安排合理的施工顺序、避免交叉操作干扰，影响施工。
2.管道安装（1）管道安装应根据设计要求使用管道，按压力要求选用管材；（2）焊接前应清除管道接头处的浮锈、污垢及油脂；（3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰接口涂沥青冷底油和热沥青两次，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
图3-3-3-1 室外地上消火栓安装3.螺栓安装消火栓安装按国标01S201要求进行。
消防栓安装在人行道边缘1.0m处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为 0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m，消火栓弯头底部应设置支墩或支架。
室外地下消火栓应安装在消火栓井内，消火栓井一般用 MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1m。
井内应设爬梯以方便阀门的维修。
连接消火栓和主管的三通或弯头应配备底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 M7.5水泥砂浆抹成八字托座。
消火栓井内给水干管底部与井底的距离不得小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
消火栓系统报验资料
消防设施维护保养资料
消火栓消防设施维修记 录
消防设施检测报 告
消防安全评估报告
评估目的：对消火栓系统进行全面评估，确保其符合消防安全要求
评估内容：检查消火栓系统的设备、设施、器材等是否完好有效，评估其 灭火能力
评估方法：采用专业的消防安全评估技术，对消火栓系统进行测试和检查
程度
报验标准不清晰
常见问题：报验 标准不明确，导 致验收过程混乱
解决方案：制定 详细的报验标准， 明确验收流程和 要求
案例分析：某项 目消火栓系统报 验过程中出现的 问题及解决方案
经验总结：报验 标准应清晰明确， 避免出现混乱和 误解
报验问题处理方法
消火栓系统报验资料不齐全 解决方案：及时补充相关资料，确保资料完整 有效。 解决方案：及时补充相关资料，确保资料完整有效。
报验流程：按照相关规定和标准，进行消火栓系统的报验，确保所 有资料都符合要求
报验流程不熟悉
常见问题：对 报验流程不熟 悉，导致报验 资料不齐全或
不符合规范
解决方案：加 强与相关部门 的沟通，了解 报验流程和要 求，确保资料
齐全、规范
报验流程图： 制作详细的报 验流程图，方 便工作人员了
解和掌握
培训与指导： 定期组织培训 和指导，提高 工作人员对报 验流程的熟悉
添加标题 添加标题 添加标题
报验流程：按照相关规定，提交报验资料，进行现场检查，最终获得验 收合格证书。
验收标准：根据国家相关标准和规范，对消火栓系统的设计、施工、运 行等方面进行检查和评估。
案例总结：通过某工业园区的消火栓系统报验案例，可以了解到报验的 流程和验收标准，为其他类似项目提供参考和借鉴。
案例总结：通过这个案例，可以看出消火栓系统报验的重要性。只有经过 严格的报验程序，才能确保消防系统的安全可靠，保障人民生命财产安全。
室外消火栓系统安装检验批质量验
室外消火栓系统安装检验批质量验
一、前言
室外消火栓系统是城市公共设施中的重要组成部分，其作用不容忽视。
在安装和验收过程中，质量检验是不可少的环节，能够确保消火栓系统的安全运行，保障群众生命财产的安全。
本文将对室外消火栓系统安装检验批质量验进行详细介绍。
二、安装前准备
1. 施工方案
在进行室外消火栓系统的安装前，施工方案必须制定并获得相关部门的批准。
施工方案应包括管道布置、消防栓设备配置、消防接管、止回阀安装位置和数量等内容。
2. 材料准备
室外消火栓系统的材料要求符合国家标准，包括管道、阀门、防护罩等。
材料应经过严格检查，没有损坏或缺陷。
3. 人员培训
安装室外消火栓系统的施工人员应获得相关证书和培训，熟悉施工规范，掌握安装程序。
4. 工具准备
安装室外消火栓系统所需的工具包括管道扳手、水泵、钢丝绳等，必须保持干净整洁，操作人员必须熟练使用。
1。
室内消火栓系统安装检验批、分项
施工依据
施工技术规程、企业标准、技术交底等
验收依据
《给排水及采暖工程施工质量验收规范》 GB50242-2002
验收项目
主
控 项
1 室内消火栓试射试验
目
设计要求及 规范规定
样本 容量
最小/实际 抽样数量
检查记录
检查 结果
设计要求
45
全数检查 详见消火栓试射记录 100%
1 室内消火栓水龙带在箱内安放 第4.3.2 条
项目 负责人
室内给水系统 XXX
分项 工程名称
检验批 容量
05010301
室内消火栓 系统安装
40 套
分包单位
/
分包单位 项目负责人
/
检验批 部位
1-5 层
施工依据
施工技术规程、企业标准、技术交底等
验收依据
《给排水及采暖工程施工质量验收规范》 GB50242-2002
验收项目
主
控 项
1 室内消火栓试射试验
施工单位 检查结果
主控项目和一般项目 全部合格
专业工长：
监理单位 验收结论
□验收合格 □验收不合格
专业监理工程师
项目专业质量检查员： (项目部章） 年 月 日
年月日
室内消火栓系统安装 分项工程质量验收记录
质控（建）表 C.0.50
单位（子单位） 工程名称
XXXXXX
分部（子分部） 工程名称
室内给水系统
合格
同意验收
3 室内消火栓系统安装
45 套
11-15 层
合格
同意验收
4 室内消火栓系统安装
46 套
16-屋面层
合格
同意验收
消火栓系统报验
消火栓灭火系统施工安装质量记录江阴荣达消防工程安装有限公司2015.6.20目录消火栓灭火系统质量保证资料核查表编号：C-1第册第页图纸会审记录编号：1第册第页技术交底记录编号：3第册第页施工组织设计（方案）编号：5第册第页开工报告编号：6第册第页设备、材料相关证件汇总表编号：7第册第页材料检查记录编号：9第册第页消火栓灭火系统阀门抽样检查试验记录编号:C-2消火栓灭火系统管道安装检查记录编号:C-3第册第页消火栓灭火系统管道支架制作安装检查记录编号:C-4消火栓灭火系统管道试压记录编号:C-5消火栓灭火系统管道冲洗记录编号:C-6消火栓灭火系统管道防腐记录编号:C-7消火栓灭火系统管道保温记录编号:C-8消防配电线路敷设检查记录编号：10消火栓灭火系统管道隐蔽验收记录编号:C-9第册第页消防配电线路隐蔽验收记录编号：11第册第页消火栓灭火系统水源设施安装检查记录编号：C-10第册第页消火栓灭火系统水泵安装检查记录编号：C-11第册第页消火栓灭火系统稳压装置安装检查记录编号：C-12第册第页消火栓灭火系统消火栓安装检查记录编号：C-13第册第页消火栓灭火系统水泵接合器安装检查记录编号：C-14第册第页消火栓灭火系统水泵试验记录编号：C-15第册第页消火栓灭火系统稳压装置试验记录编号：C-16第册第页消火栓灭火系统启泵按钮启泵试验记录编号：C-17第册第页消火栓灭火系统屋顶放水试验记录编号：C-18第册第页消火栓灭火系统调试报告编号：C-19第册第页消火栓灭火系统自检报告编号：C-20第册第页竣工报告编号：12第册第页设备移交清单编号：13第册第页。
消火栓系统安装调试与检测验收(二篇)
消火栓系统安装调试与检测验收消火栓系统的安装调试、检测验收包括室、内外消火栓的施工、安装、系统检测、验收等内容。
供水设施及其附属管道的安装、调试和检测、验收，参见本篇第二章第三节内容。
一、室外消火栓的安装调试与检测验收（一）施工安装1.安装准备（1）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，图3-3-3-1；（2）检查预留及预埋是否正确，临时剔凿应与设计工建协调好；（3）检查设备材料是否符合设计要求和质量标准；（4）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。
2.管道安装（1）管道安装应根据设计要求使用管材，按压力要求选用管材；（2）管道在焊接前应清除接口处的浮锈、污垢及油脂；（3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
图3-3-3-1 室外地上消火栓的安装3.栓体安装消火栓安装按国标01S201要求进行。
消火栓安装位于人行道沿上1.0m处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1m。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
消防给水系统及消火栓系统验收要求
消防给水系统及消火栓系统验收要求
1、系统竣工后，必须进行工程验收，验收应由建设单位组织质检、设计、施工、监理参加，验收不合格不应投入使用。
2、消防给水及消火栓系统工程验收应按本规范附录E的要求填写。
3、系统验收时，施工单位应提供下列资料：
1）竣工验收申请报告、设计文件、竣工资料；
2）消防给水及消火栓系统的调试报告；
3）工程质量事故处理报告；
4）施工现场质量管理检查记录；
5）消防给水及消火栓系统施工过程质量管理检查记录；
6）消防给水及消火栓系统质量控制检查资料。
4、水源的检查验收应符合下列要求：
1）应检查室外给水管网的进水管管径及供水能力，并应检查高位消防水箱、高位消防水池和消防水池等的有效容积和水位测量装置等应符合设计要求；
2）当采用地表天然水源作为消防水源时，其水位、水量、水质等应符合设计要求；
3）应根据有效水文资料检查天然水源枯水期最低水位、常水位和洪水位时确保消防用水应符合设计要求；
4）应根据地下水井抽水试验资料确定常水位、最低水位、出水量和水位测量装置等技术参数和装备应符合设计要求。
消火栓系统安装调试、检测验收与维护管理
消火栓系统安装调试、检测验收与维护管理一、室外消火栓系统的安装调试与检测验收（—）施工安装1、安装前的准备1) 认真熟悉图样，结合现场情况复合管道的坐标，标高是否得当，如有问题及时与设计人员研究解决，如图3-3-18所示。
2）检查预留及预埋位置是否适当。
3）检测设备材料是否符合设计要求和质量标准。
4）安装合理的施工顺序，避免工种交叉作业干扰，影响施工。
2、管道安装1) 管道安装应根据设计要求使用管材，按压力要求选用管材。
2) 管道在焊接前应清除接口处的浮绣、污垢及油脂。
3)室外消火栓安装前，管件内外壁均涂沥青底子油两遍，外币需另加热沥青两遍、面漆一遍。
埋入土中的法兰接口涂沥青底子油两遍，外币需另加热沥青两遍、面漆一遍，并用沥青麻布包严。
3、栓体安装消火栓安装位于人行道沿上1. 0m处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高危0.64m，立管应垂直、稳固，控制阀门井距离消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。
室外地下室消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1m。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用MU7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m冬季室外温度低于-20℃的地区，地下消火栓井口需做保温。
安装室外地上式消火栓时，其放水口应用粒径20～30mm的卵石作渗水层，铺设半径为500mm，铺设厚度自地面下100mm至槽底。
铺设渗水层时，应保护好放水弯头，以免损坏。
（二）检测验收室外消火栓应符合下列规定：1)室外消火栓的选型、规格、数量、安装位置应符合设计要求。
2)同一建筑物内设置的室外消火栓应采用统一规格的栓口及配件。
3)室外消火栓应设置明显的永久性固定标志。
规范小结消火栓系统验收
规范小结消火栓系统验收在消防灭火设施中最常用也是系统形式最简单的就是消火栓系统。
消火栓系统的验收也是最实用的内容，小编对最新消防给水及消火栓系统技术规范（G50974－2014）中关于消火栓验收方面进行了整理，回复消火栓验收，自动获取这篇干货。
13.2.1 系统竣工后，必须进行工程验收，验收应由建设单位组织质检、设计、施工、监理参加，验收不合格不应投入使用。
13.2.2 消防给水及消火栓系统工程验收应按本规范附录E 的要求填写。
13.2.3 系统验收时，施工单位应提供下列资料：① 竣工验收申请报告、设计文件、竣工资料；②消防给水及消火栓系统的调试报告；③工程质量事故处理报告；④施工现场质量管理检查记录；⑤ 消防给水及消火栓系统施工过程质量管理检查记录；⑥ 消防给水及消火栓系统质量控制检查资料。
13.2.4 水源的检查验收应符合下列要求：① 应检查室外给水管网的进水管管径及供水能力，并应检查高位消防水箱、高位消防水池和消防水池等的有效容积和水位测量装置等应符合设计要求；②当采用地表天然水源作为消防水源时，其水位、水量、水质等应符合设计要求；③应根据有效水文资料检查天然水源枯水期低水位、常水位和洪水位时确保消防用水应符合设计要求。
④应根据地下水井抽水试验资料确定常水位、低水位、出水量和水位测量装置等技术参数和装备应符合设计要求。
检查数量：全数检查。
检查方法：对照设计资料直观检查。
13.2.5 消防水泵房的验收应符合下列要求：①消防水泵房的建筑防火要求应符合设计要求和现行国家标准《建筑设计防火规范》GB50016 的有关规定；② 消防水泵房设置的应急照明、安全出口应符合设计要求；③ 消防水泵房的采暖通风、排水和防洪等应符合设计要求；④消防水泵房的设备进出和维修安装空间应满足设备要求；⑤ 消防水泵控制柜的安装位置和防护等级应符合设计要求。
检查数量：全数检查。
检查方法：对照图纸直观检查。
13.2.6 消防水泵验收应符合下列要求：①消防水泵运转应平稳，应无不良噪声的振动；②工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并应有明显标记；③消防水泵应采用自灌式引水方式，并应保证全部有效储水被有效利用；④分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、低压压力开关、高位消防水箱流量开关等信号的功能，均应符合设计要求；⑤ 打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；备用泵启动和相互切换正常；消防水泵就地和远程启停功能应正常；⑥消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口设计额定压力的 1.4 倍；⑦ 消防水泵启动控制应置于自动启动挡；⑧采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消火栓灭火系统施工安装
质
量
记
录
江阴荣达消防工程安装有限公司
2015.6.20
目录
消火栓灭火系统质量保证资料核查表编号：C-1
第册第页
图纸会审记录编号：1
第册第页
技术交底记录编号：3
第册第页
施工组织设计（方案）编号：5
第册第页
开工报告编号：6
第册第页
设备、材料相关证件汇总表编号：7
第册第页
材料检查记录编号：9
第册第页
消火栓灭火系统阀门抽样检查试验记录编号:C-2
消火栓灭火系统管道安装检查记录编号:C-3
第册第页
消火栓灭火系统管道支架制作安装检查记录编号:C-4
消火栓灭火系统管道试压记录编号:C-5
消火栓灭火系统管道冲洗记录编号:C-6
消火栓灭火系统管道防腐记录编号:C-7
消火栓灭火系统管道保温记录编号:C-8
消防配电线路敷设检查记录编号：10
消火栓灭火系统管道隐蔽验收记录编号:C-9
第册第页
消防配电线路隐蔽验收记录编号：11
第册第页
消火栓灭火系统水源设施安装检查记录编号：C-10
第册第页
消火栓灭火系统水泵安装检查记录编号：C-11
第册第页
消火栓灭火系统稳压装置安装检查记录编号：C-12
第册第页
消火栓灭火系统消火栓安装检查记录编号：C-13
第册第页
消火栓灭火系统水泵接合器安装检查记录编号：C-14
第册第页
消火栓灭火系统水泵试验记录编号：C-15
第册第页
消火栓灭火系统稳压装置试验记录编号：C-16
第册第页
消火栓灭火系统启泵按钮启泵试验记录编号：C-17
第册第页
消火栓灭火系统屋顶放水试验记录编号：C-18
第册第页
消火栓灭火系统调试报告编号：C-19
第册第页
消火栓灭火系统自检报告编号：C-20
第册第页
竣工报告编号：12
第册第页
设备移交清单编号：13
第册第页。
