清华ZZ-89D型在线式测灰仪在华丰煤矿选煤厂的应用

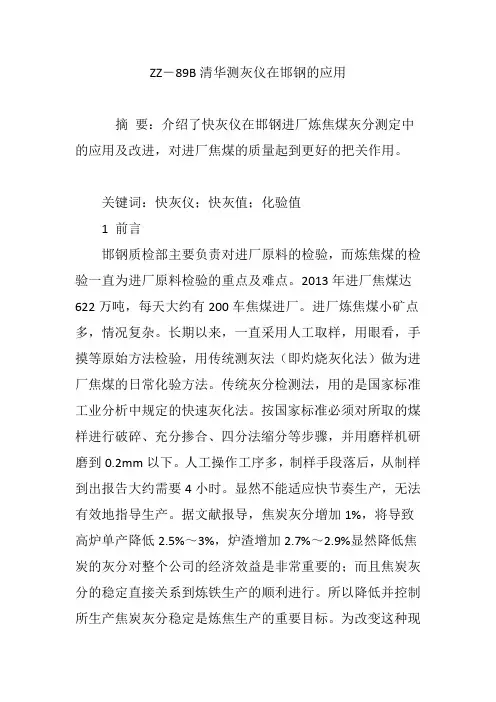

ZZ―89B清华测灰仪在邯钢的应用
ZZ―89B清华测灰仪在邯钢的应用摘要：介绍了快灰仪在邯钢进厂炼焦煤灰分测定中的应用及改进，对进厂焦煤的质量起到更好的把关作用。
关键词：快灰仪；快灰值；化验值1 前言邯钢质检部主要负责对进厂原料的检验，而炼焦煤的检验一直为进厂原料检验的重点及难点。
2013年进厂焦煤达622万吨，每天大约有200车焦煤进厂。
进厂炼焦煤小矿点多，情况复杂。
长期以来，一直采用人工取样，用眼看，手摸等原始方法检验，用传统测灰法（即灼烧灰化法）做为进厂焦煤的日常化验方法。
传统灰分检测法，用的是国家标准工业分析中规定的快速灰化法。
按国家标准必须对所取的煤样进行破碎、充分掺合、四分法缩分等步骤，并用磨样机研磨到0.2mm以下。
人工操作工序多，制样手段落后，从制样到出报告大约需要4小时。
显然不能适应快节奏生产，无法有效地指导生产。
据文献报导，焦炭灰分增加1%，将导致高炉单产降低2.5%～3%，炉渣增加2.7%～2.9%显然降低焦炭的灰分对整个公司的经济效益是非常重要的；而且焦炭灰分的稳定直接关系到炼铁生产的顺利进行。
所以降低并控制所生产焦炭灰分稳定是炼焦生产的重要目标。
为改变这种现状，使用了清华大学ZZ-89B扫描式快灰仪对进厂焦煤进行灰分检测。
2 快灰仪测定原理及使用方法ZZ-89B清华测灰仪的基本原理就是双能量γ射线透射法，它的低能γ源采用241Am（60kev）、中能γ源137Cs（662kev）。
令这两种能量γ射线透射被测煤层，用闪烁探测器、幅度分析仪器及计算机数据采集系统测定透过煤层后两种γ射线的计数率。
两种γ计数率的强弱变化，就包含了煤灰分值和煤层质量厚度两个信息的变化情况，通过计算机对强弱变化的两种γ计数率分析、计算，就能测定被测煤层的灰分和质量厚度。
对每辆运煤汽车，用机械取样设备，在汽车的前、中、后3点取样，把煤放入取样桶内，煤的平均质量厚度必须保证在5～15g/cm2，使用ZZ-89B型离线式扫描式γ射线快灰仪测其灰分。
清华在线式测灰仪在华丰煤矿选煤厂的应用
清华在线式测灰仪在华丰煤矿选煤厂的应用清华在线灰分仪在华丰煤矿选煤厂的应用王强，孔祥伟(新汶矿业集团有限责任公司华丰煤矿选煤厂，山东宁阳 271400)摘要:介绍了清华在线灰分仪的特点，并对其在华丰煤矿选煤厂的应用情况和应用效果进行了分析。
结果表明，清华在线灰分仪具有方便、实时、准确等特点，商品煤质量得到保障，减少了煤质事故的发生，每年创造经济效益287万元，具有良好的社会效益和经济效益。
最后对清华在线灰分仪的维护和管理进行了分析说明。
关键词:灰分仪;测量值;化验值;灰分;重复性;稳定性华丰煤矿选煤厂是一座矿井型选煤厂，1960年建成投产，初期设计能力为30万t/a，经改造扩建，现在生产能力达到120万t/a以上。
入洗原煤为本矿矿井生产气煤，采用原煤准备,跳汰分选,电磁高频筛分离,压滤处理尾煤的联合工艺流程。
主产品是灰分小于8.00%、硫分小于0.80%的优质“双八”品牌精煤，主要销往上海焦化厂、浦东煤气厂等国有大中型企业。
为适应市场发展的需要，满足用户对精煤数、质量需求的不断提高，扩大选煤厂的生产能力，华丰煤矿选煤厂对跳汰机进行了技术改造，并取得了突破性的进展。
但如何控制和稳定煤炭质量，减少资源损失一直是选煤厂面临的主要问题。
灰分是表征煤炭质量的最主要指标，传统的煤灰分化验法工序复杂，显示结果滞后时间长，指导生产不及时，常造成精煤超灰或超差，与用户之间产生质量纠纷。
因此，实现生产过程中的灰分快速检测是选煤厂亟待解决的问题。
1 清华在线灰分仪特点清华大学工程物理系研制的ZZ-89系列煤灰分仪采用双能量γ透射吸收方案，具有煤灰分动态测量技术特点，已有多年的应用经验。
清华在线灰分仪具有安装方便、操作简单、对煤样粒度适应性强等优点，同时还具有较高的测量精度、稳定性和重复性。
(1)测量精度高测量精度主要取决于以下几个误差:?计数的统计误差(测量时间超过10 min可以忽略);?测量系统本身的偶然误差小于0.2%;?常规灰分化验过程中的偶然误差，控制在0.2%左右;?煤灰中元素组成的随机变化，尤其是铁含量变化引起的误差。

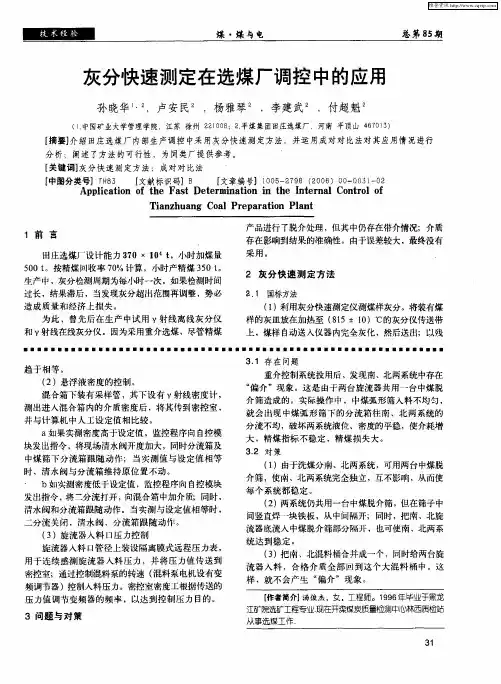

灰分快速测定在选煤厂调控中的应用
（ ）两 系统仍共 用一台 中煤脱 介筛 ，但 在筛子 中 ２
间竖直焊一块铁板，从中间隔开；同时 ， 把南、北旋 流器底流入 中煤脱介 筛部分隔开 ，也可使 南 、北两 系 统达 到稳 定 。 （ ）把 南 、北混料 桶合并成一 个 ，同时给两 台旋 ３ 流器入料 ，合格 介质全部 回到这个大混料桶中。这 样 ，就 不会 产生 “ 介” 现象 。 偏
【 作者简介】 汤俊杰，女，工程师。１ ９ 年毕业于黑龙 ６ ９ 江矿院选矿工程专业． 现在开滦煤炭质量检测中心林西质检站 从事选煤工作．
３ １
３ 问题与对 策
维普资讯
孙晓华：灰分快速测定在选煤厂调控 中的应用 留物 质量 占煤 样 质量 百分 数作 为灰 分 产率 。 （ ）利用 马弗炉 测煤样灰分 。将 装有煤 样的灰皿 ２
上 ，煤样 自 动送入仪器内完全灰化，然后送出；以残
３ １ 存 在 问题 ．
趋于 相等 。
（ ２）悬浮液 密 度的控 制 。
混合箱下装有采样管，其下设有 Ｙ 射线密度计， 测 出进 入混 合箱 内的介 质密 度后 ，将其传 到密控 室 ， 并与计 算 机 中人工 设定 值相 比较 。 ａ如果 实测密度 高于设 定值 ，监控 程序 向 自控模 块 发出指令 ，将现场 清水 阀开 度加 大 ，同时分 流箱及 中煤筛下分流箱跟随动作；当实测值与设定值相等 时 ，清 水 阀与分 流箱 维持 原 位置 不动 。 ｂ如实测密度低于设定值 ， 监控程序向自 控模块
’
重介控制系统投用后 ， 发现南、北两系统中存在 “ 偏介”现象。这是由于两台旋流器共用一台中煤脱 介筛造成的。实际操作中，中煤弧形筛入料不均匀， 就会出现中煤弧形筛下的分流箱往南 、北两系统的 分流不均，破坏两系统液位、密度的平稳，使介耗增 大 ，精煤指标 不稳定，精煤损失大。
ZZ-89A改进型煤炭灰分仪的研究开发
ZZ-89A改进型煤炭灰分仪的研究开发
衣宏昌;郑怡然;张志康
【期刊名称】《选煤技术》
【年(卷),期】2003(000)003
【摘要】介绍了ZZ-89A型煤炭灰分仪改进型系统的结构、设计和应用前景.【总页数】3页(P52-54)
【作者】衣宏昌;郑怡然;张志康
【作者单位】清华大学工程物理系,北京,100084;清华大学工程物理系,北
京,100084;清华大学工程物理系,北京,100084
【正文语种】中文
【中图分类】TD948.9
【相关文献】
1.ZZ-89A型γ射线煤灰分仪在选煤厂的应用 [J], 司利军;王宏斌
2.应用在线式测灰仪实现煤炭按灰分入仓 [J], 杨晓峰;邢春才
3.选煤厂煤炭灰分测定仪的研究与应用 [J], 李剑峰
4.ZZ-89A型γ射线煤灰分仪在选煤厂的应用 [J], 刘东梅
5.TW-1型煤炭灰分测定仪在富强选煤厂的应用 [J], 张艳红
因版权原因，仅展示原文概要，查看原文内容请购买。

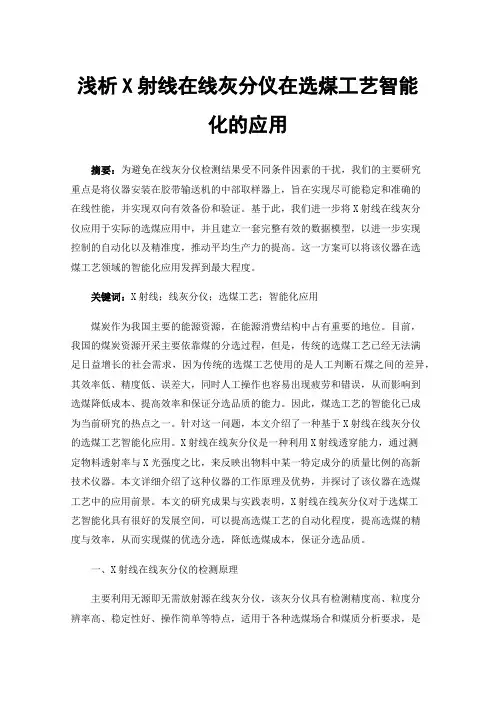

浅析X射线在线灰分仪在选煤工艺智能化的应用
浅析X射线在线灰分仪在选煤工艺智能化的应用摘要：为避免在线灰分仪检测结果受不同条件因素的干扰，我们的主要研究重点是将仪器安装在胶带输送机的中部取样器上，旨在实现尽可能稳定和准确的在线性能，并实现双向有效备份和验证。
基于此，我们进一步将X射线在线灰分仪应用于实际的选煤应用中，并且建立一套完整有效的数据模型，以进一步实现控制的自动化以及精准度，推动平均生产力的提高。
这一方案可以将该仪器在选煤工艺领域的智能化应用发挥到最大程度。
关键词：X射线；线灰分仪；选煤工艺；智能化应用煤炭作为我国主要的能源资源，在能源消费结构中占有重要的地位。
目前，我国的煤炭资源开采主要依靠煤的分选过程，但是，传统的选煤工艺已经无法满足日益增长的社会需求，因为传统的选煤工艺使用的是人工判断石煤之间的差异，其效率低、精度低、误差大，同时人工操作也容易出现疲劳和错误，从而影响到选煤降低成本、提高效率和保证分选品质的能力。
因此，煤选工艺的智能化已成为当前研究的热点之一。
针对这一问题，本文介绍了一种基于X射线在线灰分仪的选煤工艺智能化应用。
X射线在线灰分仪是一种利用X射线透穿能力，通过测定物料透射率与X光强度之比，来反映出物料中某一特定成分的质量比例的高新技术仪器。
本文详细介绍了这种仪器的工作原理及优势，并探讨了该仪器在选煤工艺中的应用前景。
本文的研究成果与实践表明，X射线在线灰分仪对于选煤工艺智能化具有很好的发展空间，可以提高选煤工艺的自动化程度，提高选煤的精度与效率，从而实现煤的优选分选，降低选煤成本，保证分选品质。
一、X射线在线灰分仪的检测原理主要利用无源即无需放射源在线灰分仪，该灰分仪具有检测精度高、粒度分辨率高、稳定性好、操作简单等特点，适用于各种选煤场合和煤质分析要求，是一种安全可靠、高效节能的优质设备。
同时，随着无源在线灰分仪技术的不断改进和推广，其应用范围和市场需求也将不断扩大，为推动选煤工艺的可持续发展提供了重要保障。
在线中子活化煤质分析仪在煤矿的应用
在线中子活化煤质分析仪在煤矿的应用时间:2009-5-11来源：中国煤炭网在线煤质分析仪应用于煤炭业已有20多年的历史，其稳定的销量足以证明其价值。
在线分析仪通过提供实时信息为煤厂各煤种的质量控制和生产管理提供了极大的帮助，如果依赖化验室，这些数据只能在采样后的数小时甚至数天后才能得到。
近年来，随着经济下滑，生产优化和料堆控制变得尤为重要。
煤炭业的持续下滑导致该行业重新关注煤炭质量管理，从而提高客户满意度最终增加煤炭销量。
同时也提高矿区资源的有效利用，使原先认为煤质不达标的资源可以有选择地开采。
为达到上述目的，煤炭生产商和煤炭用户开始寻找更为经济且仍然高精度煤质分析仪。
随着人们对环境的日益关注，特别是对硫释放的关注导致法律对污染控制更加严格。
新近设计的皮带在线中子活化煤质分析仪（PGN AA）恰好可以满足上述要求。
1在线煤质分析技术与设备1.1双能量伽玛传输技术（DUET）DUET仪器|仪表自20世纪80年代早期上市以来，已成为在线煤质监测设备家族中的重要一员。
该设备价格相对低廉，安装便捷，可以直接在皮带上进行在线煤质分析，只要是分析固定煤种，DUET分析仪测定煤质灰分就可以达到相当的精度。
它利用两个γ射线源贯穿煤层而测量灰分。
对给定的煤种，该设备的测定精度为：一个标准偏差下0.5%～1%。
该设备的主要缺点是其标定与煤种有关，特别是在灰中的铁和钙元素变动很大的情况下。
该设备的用途包括：监测运送到选煤厂的原煤；监测洗净的精煤；给选煤厂提供反馈信息；通过混煤优化资源利用，使之达到一定的质量目标；监测送往用户的煤质是否达到合同要求的质量。
1.2自然伽玛射线技术另一种广泛使用的简单的分析仪能够测定煤中的自然放射性大小，并将其与灰分联系起来。
这种煤质分析仪不需要放射源，对影响DUET系统的铁和钙元素的变化不敏感。
然而，作为一种“被动”的系统，该分析仪的精度大约只为1%～2%，其理想应用是测量厚煤层的灰分，例如原煤输送机或选煤厂入料输送机上的煤质，在煤层很厚时，这仍然是测定灰分的唯一技术。
提高工分仪灰分测定准确率
提高工分仪灰分测定准确率发布时间：2022-11-29T12:49:15.533Z 来源：《科学与技术》2022年第8月15期作者：孙光临[导读] 邹县发电厂工分仪灰分标定中，准确率为89.74%孙光临中国华电集团有限公司邹县发电厂山东济宁 273500摘要：邹县发电厂工分仪灰分标定中，准确率为89.74%，达不到煤质国标要求燃煤测试仪准确率应大于或等于95%。
通过要因确认，我们找出造成造成工分仪测定误差率高的主要原因有通风量少、称样杆倾斜。
通过改进措施实施，工分仪灰分测定准确率提升至97.80%，改进效果显著。
关键字：工分仪；灰分；准确率；称样杆0 引言在火力发电厂中，煤做为最重要的动力来源，其成分含量是火电厂是否经济、安全、环保的最重要数据。
其中，煤中灰分越多，可燃物成分相对减少，发热量就越低。
因此，燃用高灰分煤会造成锅炉燃烧不正常，使机组事故率增加，造成环境污染。
邹县发电厂化水分场入炉煤化验使用的工业分析仪2014年7月份投用，灰分测定使用国标缓慢灰化法。
其原理是：煤在一定的温度下（815±10）℃下，其中所有可燃物完全燃尽；同时，矿物质发生一系列分解、化合等复杂反应后遗留下来的残留物，这些残留物就称为煤的灰分。
1 存在的问题入炉煤化验班工分仪已投入运行8年，处于高温设备老化期。
最近半年，工分仪灰分标定中，准确率为89.74%，如表1所示，达不到煤质国标要求燃煤测试仪准确率应大于或等于95%。
表1 2021年7月至2021年12月工分仪测试挥发分误差率统计表时间测定次数合格次数超差次数准确率（%）2021.71261101687.302021.91221101290.162021.101361221489.712021.111401261490.002021.121221101290.16合计7807008089.74月平均准确率89.742 原因调查（1）经过调查、分析、统计2020年7月-12月与2021年7月-12月的工分仪灰分测定准确率及超差次数进行对比，如表1所示。
在线测灰仪在选煤厂的应用
（ ）在线测 灰仪 采用 多通道 分析仪 ，是主机 的 １
最 重要部 分 ，其 分析速 度和 能力 比同类仪 器高 ，保
证 了测量精 度 。 （ ）在 线测 灰仪配 备是 十分 完备和灵 活的 ，内 ２ 部软 件 系统 平 台考虑 了各种现 场对 实际参 数的不 同
第６ 期
煤 质 技 术
２０ 年 １ 月 ０８ １
在 线 测 灰 仪 在 选 煤 厂 的 应 用
徐 卯 聪
（ 西 国 阳新 能 股 份 有 限 公 司 二 矿 选 煤厂 ， 山 西 阳泉 山 ０５２ ） ４０８
摘 要 ：介 绍 了在 线测灰 仪 的＿ 作 原理 、特 点及使 用中的注 意事项 ，并重 点论述 了在 线测灰仪 在二 Ｔ －
矿 选 煤 厂 的 实灰 仪 ；监 测 ； 应 用 中 图 分 类 号 ：ＴＱ５ ３ ２ ３ ． 文 献 标 识 码 ：Ｂ
． 文 章 编 号 ：１ ０ —６ ７ （ ０ ８ ６０ ４ —２ ０ ７７ ７ ２ ０ ）０ ０ ６０
Ａｐ ｌｃ ｔｏ ｆｏ ｉ ｅｃ ａ ｓ ｅ ｅ ｍ ｉ ｏ ｎ ｃ ａ ｒ ｐ ｒ ｔｏ ｌ ｎ ｐ ｉａ ｉ ｎ ｏ ｎｌｎ ｏ ｌａ ｈ ｄ ｔ ｒ ｎ ｒ ｉ ｏ ｌｐ ｅ ａ ａ ｉ ｎ ｐ ａ ｔ
ＸＵ ａ — ｏ Ｍ ｏ ｃ ｎｇ
（ ａ ｒ ｐ ｒ ｔ ｎ Ｐ ａ ｔ ｆ Ｎｏ ２Ｃ ａ ｍｉ ｅ ｈ ｎ ｉ ｏ ａ ｇ Ｎｅ Ｅ ｅ ｇ ｏ ｐ ｒ ｔｏ ｔ ，Ｙ ｎ ｑ ａ ４ ０ ８ Ｃ ｉａ） Ｃｏ ｌ ｅ ａ ａ ｉ ｌ ｎ ｏ ． ｏ ｌ ｎ ，Ｓ ａ ｘ ｙ ｎ ｗ ｎ ｒ ｙ Ｃ ｒ ｏ ａ ｉｎ Ｌ ｄ． ａ ｇ ｕ ｎ ０ ５ ２ ， ｈ ｎ Ｐ ｏ Ｇｕ
ZZ—89D型测灰仪的应用之我见
ZZ—89D型测灰仪的应用之我见2001年3月，我矿采用了清华大学工程物理系研制的ZZ-89D型γ射线测灰仪作为日常生产过程中精煤产品的快灰检测设备。
经过几年的使用实践证明，这种测灰仪工作稳定、可靠、维护简单。
只要采取以传统的灼烧灰化法结果为基准进行经常的比对措施，完全能够保证结果准确。
由于ZZ-89D型γ射线测灰仪能够很快测得煤样的灰分，比传统的测灰法监测精煤产品灰分更迅速、及时，因而对指导煤矿生产、保证煤矿产品质量稳定、提高生产管理水平非常有利。
1 计算机操作说明ZZ-89D型在线式r射线煤灰分仪专用计算机系统的硬件由PC微机和专用接口电路组成，配置了专门的应用软件。
软件除了能在煤层厚度随机变化情况下准确测定其灰分外，还提供了周详的显示、控制和查询功能。
采用下拉式菜单，操作方便，易于掌握。
本软件的测量过程在后台进行，因此在进行各种操作时，系统的测量工作照旧进行不受影响。
为了便于管理，本软件分两个操作层次。
第一层次“普通操作菜单”供普通操作人员使用，只能“查询数据”“选择测量煤种和编号”，不能修改系统设置。
第二层次“系统管理操作菜单”供系统操作人员使用，需要输入口令才能允许系统管理操作，除了能进行上述普通操作人员的操作内容外，还可以“设置系统参数”，选择运行方式进行“参数校验”“传送带刻度”“制定测量计划”等。
2 系统管理操作菜单在普通菜单上打开“系统管理”子菜单，加亮条移到“进入管理系统”项目上，按回车键，屏幕显示输入口令。
输入正确的口令，就可以进入到系统管理操作菜单。
如果原来未设置过口令，则直接进入系统管理操作菜单，此时屏幕项显示一级主菜单。
2.1 设置校验参数功能项灰分测量系统需要经常用标准块进行参数校验以消除系统漂移的影响，如放射性活度随时间衰减的影响。
第一项参数规定每隔多少小时自动校验一次，如果设定为0小时，则不进行定时自动校验。
第二项参数规定下一次定时自动校验的时间，如果在设置下次校验时间时计算机的系统时间已经超过了该时间，则系统立即自动进行参数校验，同时根据自动校验时间间隔，将该时间调整到下一次自动校验的开始时间。
《选煤厂三年规划》
《选煤厂三年规划》***选煤厂隶属于霍州煤电集团******，原设计能力为1.80mt/a 的炼焦煤选煤厂，主要入洗本矿井原煤与集团公司内部部分矿点原煤。
202x年入洗能力计划2.10mt，超设计能力17%。
截止上半年已入洗107万吨，完成年计划的51.39%，年底有望完成计划，甚至突破计划，其能力利用率达预计可达119.91%。
但是，随着本矿矿井资源的变化，以及集团公司内部洗煤系统整体形势的发展，选煤厂面临着资源量缺乏、入洗结构调整、洗煤效率偏低、环节能力不适应及整体发展后劲不足等一系列矛盾。
为此，根据矿井三年规划生产能力及洗煤厂的实际情况，对洗煤厂后三年的整体发展进行了规划，整体规划从选煤厂可入洗资源量、工艺现状入手，着重分析了后三年入洗原料煤来源及其可选性，工艺存在的问题及改造的必要性，环节配套改造，投资、成本、产出等，明确的提出了核心工艺改造方案为全重介工艺，进一步完善工艺及其配套系统，提高选煤厂的生产能力、装备水平和竞争实力，确保选煤厂的可持续发展。
第一章******选煤厂现状一、概况******选煤厂是***方式合作开发。
位于****之间，距霍州市4km，通过地方公路与大（同）运（城）干线公路相连，有3.828km 的铁路专用线在圣佛车站与南同蒲铁路接轨。
选煤厂设计年入洗能力180万吨，属炼焦煤选煤厂，现行工工艺采用跳汰三产品、煤泥浓缩浮选、尾煤压滤回收。
目前，入选原煤除来自本矿矿井1#、2#、10#、11#原煤外（入洗比例40%），还包括集团公司**2#煤、**10#煤、***2#煤、**2#煤、**2#、10#煤等（入洗比例60%），生产产品主要包括8--11级1/3焦煤和肥煤。
二、原煤系统选煤厂原煤除来自本矿斜井和平峒，大部分入选原煤来自本集团公司内部附近其他矿井。
斜井通过皮带运输；平峒通过1t矿车运输，同两个翻车机房受煤，每个翻车机房下各设有一个缓冲仓。
内部调煤通过汽车运输至储煤场，推土机送入受煤坑，经回煤暗道进入原煤准备系统筛分、破碎处理后进入原煤配煤仓，配煤仓下设有自动配煤系统。
灰分在线检测对选煤智能化建设作用的思考_1
灰分在线检测对选煤智能化建设作用的思考发布时间：2022-10-26T08:44:52.781Z 来源：《中国电业与能源》2022年第12期作者：杨尚凯[导读] 在一定温度下，煤炭经过完全燃烧后，残留的固态物质占煤样质量的百分数就是煤灰分。
杨尚凯平顶山中选自控系统有限公司河南平顶山 467000摘要：在一定温度下，煤炭经过完全燃烧后，残留的固态物质占煤样质量的百分数就是煤灰分。
煤灰分的传统化学检测法需经过取样、制样、筛分、检测等工序，耗时极长，无法及时指导生产。
煤质在线检测技术能够实现煤质分析的实时、快速检测，解决了传统分析法工序复杂、结果滞后的问题，对生产指导更及时、更客观。
煤灰分在线检测技术分为基于核辐射原理的灰分测定技术和无放射源的灰分测定技术.关键词：灰分在线检测；选煤智能化建设作用；思考引言煤炭是我国能源结构的重要组成部分，保障供应始终被放在重要的位置。
煤灰是煤矿物在某些条件下完全燃烧后分解和熔化的残馀物。
煤灰含量不仅是典型的工业分析指标，也是煤炭质量评价、加工利用、贸易定价等的基本指标国家标准中煤灰含量测定的主要方法是快速灰法和慢灰法。
随着选煤技术自动化程度的提高，以前的常用分析方法快速灰法遇到了检测数据偏移、过程复杂、管理成本高、工人工作环境差、劳动强度高等问题，无法作出适当的反应在此基础上国内外大量科学专家对飞灰检测技术进行了研究，设计制造的飞灰检测设备在应用中取得了良好效果。
一、灰分的工业分析煤灰是燃烧后留下的残馀物，当煤中的所有矿物因煤中所含矿物的合并或分解而耗尽时，就会产生这种残馀物。
在此过程中，材料的一部分被转化为气体，基础材料的形状为灰色。
灰中的原料比煤少得多，因此，灰分析可以通过科学测试和公正的补救办法获得煤矿中材料浓度的准确数据。
从物质形态的角度来看，灰分是危险物质之一，灰分的储存影响煤的运输、使用和储存。
当煤燃烧时，高灰分可导致煤燃烧率下降。
在燃烧过程中，煤矿物在灰分过程中吸收部分热量，通过排出炉渣减少燃烧产生的热量，这可能影响锅炉的运行。
快灰检测方法在选煤厂生产中的应用
忌 弟９ 期 ８
快灰检测 方法在选煤 厂生产 中的应 用
李祥 东，朱绍文
（ 兖矿集 团公 司 济宁二号煤矿选煤厂 ，山东 济宁 ２ ２ ７ ） ７０２
摘 要 ：介绍 了在选煤厂技术 检查 的灰分检测 中 ，采用快速连续灰分 测定仪进行快 速灰 分测定 的具体方
济宁二号煤矿选煤厂 ，是兖矿集团公 司第５ 座 ０００２ ，均匀地摊 平 在灰皿 中。 ． ０ ｇ 大型选煤厂 ，设计能力为４０ ｔ ０万 ，采用单一跳汰选 煤工艺 。洗选加工质量过程控制 ，执行 《 选煤厂技 术检查 》行业标准 。人工对入洗原煤 、精煤 、中 煤 、矸 石 、入仓 混煤 进行采 样 、制样 、化验 ，从采
样 到数 据 报 出 ，经 ５ 工 序 ， 见 图 ｌ 由于 厂 房 布 个 。 局 较 分散 ，导致 采样 点分 布较 广 ，而且 ，生产 时一 般 同 时要对 ２ 或７ 煤 样 进行 检 测 。 因此 ，５ 工 个 个 个 序下 来一 般最 长 需要 ７ ｉ报 出 。检 测周 期 较长 ， ０ｍｎ
点 ）以及两块模拟量扩展单元等组成。其中， Ｐ Ｃ Ｌ
用 于逻 辑 开关 量 的控 制 ，并 通 过Ｒ ２２ Ｓ ３ 总线 与触 摸 屏 通讯 ；扩展 模块 用于 扩展输 入模 拟量 采集 通道 。
根 据管 道 的压力 范 围 ， 压 力传 感 器确定 在 ７０ ０ ｋ ａ 内 ，工作 环境 适 应 室外 粉 尘及 雨 水 、腐 蚀 、 Ｐ以 工 作 温 度等 因素 ， 根 据 系 统需 求 和 精 度 等要 求 ， 选 择 国产 Ｃ — Ｂ １５ 压 力 传感 器 。该传 感 器零 点 Ｙ Ｙ 一 ２Ｐ 温 度漂 移及灵 敏度漂 移低 、灵 敏度 高等 。
智能调速皮带装置的应用
智能调速皮带装置的应用【摘要】在洗中块胶带输送机上安装智能调速控制装置，通过智能调速控制装置根据煤层厚度实时调整皮带的转速，保证煤层厚度的稳定，满足测灰仪的测量要求，同时与跳汰机自动控制系统相连接，用于指导洗煤生产，保证洗产品质量。
【关键词】测灰仪；煤层厚度；智能调速；灰分闭环0 前言在安有在线测灰仪的洗中块皮带上安装传感器，测量皮带上煤层的厚度，根据测量皮带输送机上煤层的厚度，通过皮带变频器随时调整皮带的转速，煤量小皮带变慢，煤层的厚度就增大，从而保证煤层厚度稳定，满足了在线测灰仪对质量厚度的测量要求，保证测灰仪只要有煤通过就有测量灰分值显示。
同时将采集测灰仪输出的灰分信号，与测量的煤层厚度进行相关分析，给出“灰分修正值”，为灰分闭环控制提供可靠的灰分数据。
1 改造前存在的主要问题原来安装在洗中块胶带输送机上的ZZ-89A型在线式γ射线煤灰分仪，在刮洗或块煤率较低时，煤层太薄，测灰仪测不出数据或测试结果不准确，不能用于跳汰机自动化控制系统指导洗煤生产。
2 智能调速皮带装置的安装晓明矿选煤厂使用的ZZ-89A型在线式γ射线煤灰分仪，安装在洗中块胶带输送机上，在跳汰机处通过LED显示在线测得的数据，用于指导洗煤生产，但在线测灰仪经过皮带的煤层质量厚度有要求，如果煤层太薄，测不出数据或测试结果不准确，近几年随着采煤机械化程度和洗煤入洗比率的提高，洗中块瞬时产率降低，即洗中块胶带输送机上的煤层薄，测灰仪不显数，不能指导洗煤生产，为此，研究决定在洗中块胶带输送机上安装智能调速控制装置，通过智能调速控制装置根据煤层厚度实时调整皮带的转速，保证煤层厚度的稳定，满足测灰仪的测量要求，同时与跳汰机自动控制系统相连接，实现灰分闭环控制，即保证了洗产品质量，又提高了洗煤效率。
在洗中块胶带输送机电动滚筒上安装智能调速变频器，使其能根据胶带输送机上煤层的厚薄调整皮带的转速，以此来增加煤层的瞬时厚度。
2.1 调速皮带智能控制系统的功能调速皮带智能控制系统完成两种功能：（1）根据测量皮带输送的煤层厚度实时调整皮带的转速，保证煤层厚度的稳定，满足测灰仪的测量要求。
ZZ-89系列Gamma射线煤灰分仪简要说明
ZZ-89系列γ射线煤灰分仪简要说明说明书之二清华大学工程物理系2007年7月目录第一章用途和主要特点 (3)第二章主要技术指标 (4)第三章工作原理 (5)第四章煤灰分仪的测量精度、稳定性与重复性 (6)§4.1 测量精度 (6)§4.2 稳定性 (6)§4.3 重复性 (6)第五章组成部分简介 (7)§5.1 ZZ-89A型的组成 (7)§5.2 ZZ-89B型的组成 (8)§5.3 ZZ-89 C、D型的组成 (9)第六章产品成套性说明 (10)§6.1 ZZ-89Ａ型的成套性 (10)§6.2 ZZ-89B型的成套性 (10)§6.3 ZZ-89 C、D型的成套性 (11)第七章安装与调试 (12)§7.1 ZZ-89 A、C、D型的安装 (12)§7.2 ZZ-89B型的安装 (12)§7.3 煤灰分仪的调试 (12)第八章放射性安全 (13)附录一ZZ-89型γ射线灰分仪订购指南 (14)附录二ZZ-89A型产品简介 (16)附录三ZZ-89B型产品简介 (18)附录四ZZ-89C型产品简介 (20)附录五ZZ-89D型产品简介 (22)第一章用途和主要特点ZZ-89A、C、D型在线式γ射线煤灰分仪是专门用于煤输送带上煤灰分值的测量、显示、储存、打印的设置，是核技术与微机技术相结合的产品。
而ZZ-89B型扫描式γ射线煤灰分仪是专门用于快速测量煤样品灰分值，具备显示、储存、打印等功能的装置。
以上仪器的主要特点如下：(1)快速。
A、C、D型在线式仪器：数据取样时间约60毫秒，连续测量输送带上煤的灰分，可给出1分钟、10分钟、1小时等不同时间间隔煤灰分对重量加权的平均值。
B型扫描式仪器：从安放样品到给出结果只需5～7分钟。
(2)对样品的颗粒度无严格限制。
(3)煤的水分变化对测量结果影响可以忽略。
数字化技术在选煤厂配筛质量控制过程中的应用
储任 务 。其 中优 煤 （ 灰分 ＜２ ５ ％）产量 约 占总产量
ｔ ｈｒ ｏｕ ｇｈ ｓ ｏ ｍｅ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍａｔ ｉ ｏ ｎｓ ａ ｎ ｄ ａ ｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎｓ ｏ ｆ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｔ ｅ ｃ ｈ ｎｏ ｌ ｏｇ ｙ ｓ ｕ ｃ ｈ ａ ｓ ｔ ｈｅ ｖａ ｒ ｉ ａｂ ｌ ｅ — ｆ ｒ ｅ ｑ ｕｅ ｎｃ ｅ ｇ ｏｖ ｅ ｒ ｎ ｏ ｒ，ｏ ｎ－ ｌ ｉ ｎ ｅ ａ ｓ ｈ ｇａ ｕ ｇ ｅ，ｂ ｅ ｌ ｔ ｓ ｃ ａ ｌ ｅ， ａ ｎｅ ｗ ｔ ｙ ｐ ｅ ｏｆ ｃ ｏａ ｌ ｂ ｌ ｅ ｎ ｄｉ ｎｇ ｔ ｅｃ ｈｎ ｏｌ ｏ ｇｙ ｃ ｏ ｕｌ ｄ ｂ ｅ ｅｓ ｔ ａｂ ｌ ｉ ｓ ｈ ｅｄ ａ ｎｄ ｅｃ ｏ ｎｏ ｍｉ ｃ ｂ ｅ ｎｅ ｆ ｉ ｔ ｓ ｆ ｏ ｒ ｔ ｈ ｅ ｅｎｔ ｅ ｒ ｐ ｒ ｉ ｓ ｅ ｃ ｏ ｕｌ ｄ ｂ ｅ ｃ ｒ ｅ ａ ｔ ｅ ｄ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ：ｄ ｉ ｇ ｉ ｔ ａｌ ａ ｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ；ｃ ｏｎ ｆ ｉ ｇ ｕｒ ａ ｔ ｉ ｏｎ ｃ ｏ ｎｔ ｒ ｏ ｌ ；ｃ ｏａ ｌ ｑ ｕａ ｌ ｉ ｔ ｙ
第６ 期
煤 质 技 术
２ ０ １ ３年 ｌ １ 月
数 字 化 技 术 在 选 煤 厂 配 筛 质 量 控 制 过 程 中 的 应 用
杨 鸿 清
（ 永 安 煤 业 有 限 责 任公 司 加 福 筛 选 厂 ，福 建 永 安 ３ ６ ６ ０ １ ９ ）
摘 要 ：对加 福 筛选厂 煤炭 配 筛现 状及 其存在 的 问题进 行 了分析 ，指 出通过 变频调 速 器 、在 线测灰 仪 、胶 带秤 等数 字化技 术的 改造应 用 ，可建 立新 型的 配煤 工艺并 为企 业创 造 经济 效益 。
煤质灰分仪在火电厂入炉煤检测方面的应用
DOI：10.19392/ki.1671-7341.201902127煤质灰分仪在火电厂入炉煤检测方面的应用张伟陈树军宋青锋周洪军丹东东方测控技术有限公司辽宁丹东11(002摘要：为了满足电厂对入炉煤煤质检测结果时效性的要求，介绍了一款煤质灰分在线检测仪表。
着重从原理结构、现场安 装使用方案以及最终的使用效果等方面，对仪表进行了详细的介绍。
该仪表的应用，可为电厂的生产人员提供了准确的煤质信 息，指导现场操作人员根据仪器检测结果科学掺配，使入炉煤质达到燃烧需求，提高电厂燃料的智能化管理水平。
关键词！灰分;在线;入炉煤;智能1背景在当前燃料成本占发电企业成本70W以上的大环境背景 下，如何做好燃料的智能、科学管理，是摆在各发电企业面前亟 需解决的一道难题，而如何获取准确的燃料数据是发电企业实 行燃料智能化管控需要重点考虑的问题之一。
在电厂的运行 管理过程中，入炉煤的煤质数据直接关系到锅炉的安全运行和 混煤掺烧效果，同时，其与入厂煤的热值差，也是衡量电厂管理 水平的一个重要依据，所以，各电厂对于入炉煤煤质检测均有 严格的管理规定。
一般大的发电企业，在入炉煤皮带上均安装 有皮带中部采样机，定期收集有代表性的煤炭样品，送化验室 进行人工分析。
这种入炉煤煤质检测方式，虽然采用了机械化 采样装置，在保证了取样的代表性的同时降低了工人的劳动强 度，也能够得到准确的煤质分析数据，但是在数据获取的时效 性方面存在不足。
2基本原理如下图所示，采用X射线荧光技术与X射线吸收相结合的 原理，采用X射线管作为激发源，通过测量煤样的透射X射线、散射X射线和X射线荧光的强度，运用专用算法快速计算出煤 样中的灰分。
图1X射线煤质灰分仪基本原理图3仪表构成X射线煤质灰分仪主要由主机系统（包括工业级微型电 脑、触摸屏、应用程序）、控制系统(包括控制电路、驱动单元、料 位计、料位开关）、探测系统（包括探测单元、信号处理系统）及 机械装置(包括输送机体、整形装置、支架）四部分组成，如图2 所示。
ZZ-89 系列测灰仪
14. X、Y 方向驱动螺杆 15. 计算机的显示器 16. 灰分仪主机箱 17. 工业控制计算机安放处 18. 净化电源 图上标明了主要尺寸（mm） ： [1] 扫描机柜外形尺寸 H3 L3 D3 H2 D2 L2 扫描柜高度 扫描柜深度 扫描柜宽度 仪表柜高度 仪表柜宽度 仪表柜深度 1500 1200 800 1600 600 650
2. B 型快灰仪的基本构成和尺寸 如图所示，B 型快灰仪由扫描机柜（传感器部分）和仪表柜或仪表桌（数据 处理部分）组成。安置在相邻的总面积约 20--30 平方米的两个工作室内，互相 用电缆相联。图中以数字标明了到) 11. -探测器箱 12. X 方向驱动电机(Y 向电机看不到) 13. 煤样品桶
④通过生产实践，逐步建立起一个高效率、高水平的生产体系，并培养了一 支测灰仪的生产、 安装和售后服务的专业队伍， 在人员素质上保证 ZZ-89 系列测 灰仪具有高品质。 从以上诸方面，保证了无论是“ A 型在线测灰仪” 还是“ B 型离线快灰仪” ，在 各种实际应用条件下都能可靠地运行。 单台的年平均维修工作日已降低到 2 天以 下。 3．颇具特色的辅助功能 ZZ-89 系列测灰仪的功能，是在总结长期现场工作经验基础上设计的，并随 时听取用户的建议，不断完善，所以功能是十分周到、齐全的。ZZ-89 系列测灰 仪除了具备煤灰分在线测量（或快速离线测量）的基本功能外，还有一些颇具特 色的辅助功能。实践表明，这些功能不但有效地简化了维护工作，方便用户使用 测灰仪，而且，增强了适应性，明显提高了整机性能。下面列举若干条： ①自动对测量仪器慢漂移变化和放射源随时间衰减进行校正的功能； ②通过查询“ 标准测块的灰分” ，能迅速而直观地检查测灰仪的工况； ③实现对放射源铅罐和标准测块表面积灰的自动清扫； ④所有测得的数据长期保存在计算机中，可以随时根据需要，按即时的“十 分钟灰分” 、累计的“区间灰分” 、 “小时灰分”和“日灰分”等多种方式查询； ⑤可测多种煤的灰分，对每一种煤预先存储一组煤种参数，所以改变被测煤 种时，操作很简单。用户可自行增设新的煤种参数，种数没有严格限制； ⑥能远距离向现场操作工人显示测量结果； ⑦探测器箱设有恒温功能， 既有利设备的稳定性， 又能有效防止潮湿的影响； ⑧计算机屏幕显示是中文显示，界面友好，简便易学。 以上是 A、B 两种测灰仪共有的， A 型测灰仪还有以下一些功能： ①能根据皮带运行状况自动决定灰分仪的工作状态，运行自动化； ②有两路 4-20mA 恒流源，输出灰分信息，根据需要 4-20mA 模拟输出可以 转换为 0-10V，0-5V 等其它标准信号，输出均实现光电隔离；还能以串行通信 方式，输出灰分、煤流量、被测煤种、批号等更多的信息；与自动控制系统相联 很方便； ③可以在远处接 LED 灰分显示器（这时将占用一路 4-20mA 输出） ，及时向 操作工人显示灰分数据； ④考虑选煤厂工人清扫的习惯，2002 年以后生产的测灰仪 C 形架采取防水 措施； 4.辐射安全性好 由于 ZZ-89 系列测灰仪所用的放射源能量低，容易屏蔽、被阻挡住；而且选 定的放射源活度小， 大约只有一般核子秤所用放射源的十分之一； 铅屏蔽容器设 计的安全系数大。经北京市放射卫生防护所检测鉴定，符合（GB14052— 93）中 最安全的第 4 级要求。事实上，在离放射源屏蔽容器大约１米处，测量到的辐射 剂量水平与一般居室内的水平相近。
密度计和灰分仪在选煤厂中的安全环保应用
密度计发射出的 γ 射线穿透物料后会通过射线 接收器将其转化成可以被计算机读取的信号，计算机 会根据接收信号的信息来判断输送物料的密度以及 物料的含量。 在这个过程中，检测人员只需要利用计 算机中终端接收的实时信息来进行相关操作，与密度 计并没有实际的近距离接触，因此不会受到辐射源的 危害。 但是在对密度计进行监测及维护时，维护监测
山西科技
SHANXI SCIENCE AND TECHNOLOGY
２０18 年 第 33 卷 第 5 期
文章编号：1004-6429（2018）05-0150-03
收稿日期：2018-07-12
密度计和灰分仪在选煤厂中的安全环保应用
Байду номын сангаас
张媛媛
（阳泉煤业（集团）有限责任公司节能环保部，山西阳泉，045000）
压力远传装置
电容式差压变送器
图 1 压差式密度计结构图
1.2 灰分仪的工作原理 在选煤厂中，灰分仪（见图 2）的作用主要是通过测
定煤炭中的灰分和发热量来快速检测判断煤炭的质 量。 其工作原理：煤炭中碳、氢、硫等元素是可燃烧的有 机物，硅、铝、铁等氧化物是不可燃烧的，通过 γ 射线对 这些元素的原子序列进行探测来测定煤炭的灰分。 在 选煤厂合理利用“窄束”γ 射线射透物质的衰减规律，可 以最大限度地降低煤流的厚度、松散度、形状、粒度等 性质对煤层质量测量的影响。 这种仪器的优点是所使 用的放射源的放射性能级比较小， 在半衰减的状况下 基本上不需要进行放射源的更换，可以实现 30 年的使
在线灰分仪在济三煤矿选煤厂的应用
增加 ２种 配 煤方 式选择 、 控 制输 送 带跑偏 、 稳 定给 煤 量 等 方 法 ， 成功 解 决 了这 一 问题 。不仅 提 高 了选 煤厂 效益 ， 而且 树 立 了质量 口碑 ， 降低 了职 工 工作量 。 关键 词 ： 采制 样 ； 在 线灰 分仪 ； 误 差
中图分类号 ： Ｔ Ｄ ９ ４ 文 献标 识码 ： Ａ 文章 编 号 ： １ ０ ０ ６ — ６ ７ ７ ２ （ ２ ０ １ ３ ） ０ ４ — ０ １ １ ９ — ０ ３
Ａｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｏ ｎ－ ｌ ｉ ｎｅ ａ ｓ ｈ ｉ ｎ ｄ ｉ ｃ ａ ｔ ｏ ｒ ｉ ｎ ｔ ｈｅ ｃ ｏ ａ ｌ ｐ ｒ ｅ ｐａ ｒ ａ ｔ ｉ ｏ ｎ ｐｌ ａ ｎｔ
ｏ ｆ Ｊ ｉ ｎ ｉ ｎ ｇ ＮＯ． ３ ｃ ｏ ａ ｌ ｍｉ ｎ ｅ
点 。为提 高 商品煤检 测精 度 ， 降低 采制 样 劳动 强度 ， 及 时指 导精 煤 生 产 ， 选煤 厂 采 用在 线灰 分 仪检 测 商品 煤灰 分 。使 用过程 中 出现在 线灰 分仪 检 测 结果 和 煤 质化 验 结 果偏 差较 大 的 问题 ，
针 对这 一 问题 ， 选煤 配煤 品 种 质 量、 在 配煤 上位 机 集 控界 面
Ｇ Ｕ Ｏ Ｂ ｉ ｎ ｂ ｉ ｎ ， Ｚ Ｈ Ａ Ｎ Ｇ Ｄ ｉ ， Ｐ Ａ Ｎ Ｇ Ｍｉ ｎ ｇ ｊ ｉ ｎ
（ Ｃ ｏ ａ ｌ Ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ Ｐ ｌ ａ ｎ ｔ ｏ ｆｆ ｉｎ ｉ ｎ ｇ Ｎ Ｏ ． ３ Ｃ ｏ ａ ｌ Ｍｉ ｎ ｅ ， Ｙ ａ ｎ Ｋ ｕ ａ ｎ ｇ Ｇ ｒ ｏ ｕ ｐ Ｃ ｏ ． ， Ｌ ｔ ｄ ． ， ｉｎ ｆ ｉ ｎ ｇ ２ ７ ２ ０ ６ ９ ， Ｃ ｈ ｉ ｎ ａ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清华在线灰分仪在华丰煤矿选煤厂的应用
王强，孔祥伟
(新汶矿业集团有限责任公司华丰煤矿选煤厂，山东宁阳271400)
摘要：介绍了清华在线灰分仪的特点，并对其在华丰煤矿选煤厂的应用情况和应用效果进行了分析。

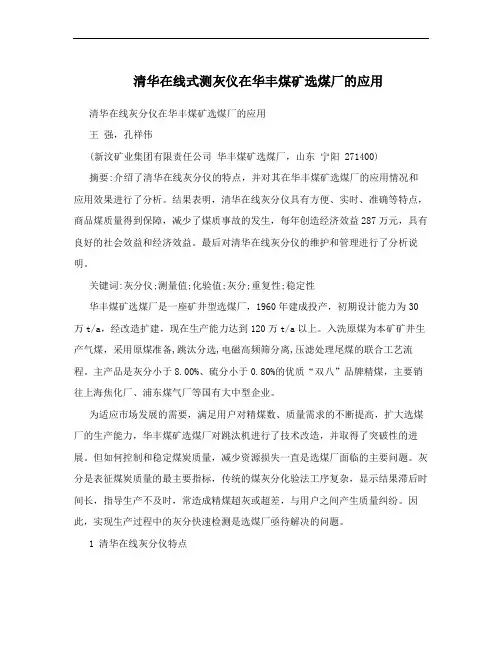

结果表明，清华在线灰分仪具有方便、实时、准确等特点，商品煤质量得到保障，减少了煤质事故的发生，每年创造经济效益287万元，具有良好的社会效益和经济效益。
最后对清华在线灰分仪的维护和管理进行了分析说明。
关键词：灰分仪；测量值；化验值；灰分；重复性；稳定性华丰煤矿选煤厂是一座矿井型选煤厂，1960年建成投产，初期设计能力为30万t/a，经改造扩建，现在生产能力达到120万t/a 以上。
入洗原煤为本矿矿井生产气煤，采用原煤准备－跳汰分选－电磁高频筛分离－压滤处理尾煤的联合工艺流程。
主产品是灰分小于8.00%、硫分小于0.80%的优质“双八”品牌精煤，主要销往上海焦化厂、浦东煤气厂等国有大中型企业。
为适应市场发展的需要，满足用户对精煤数、质量需求的不断提高，扩大选煤厂的生产能力，华丰煤矿选煤厂对跳汰机进行了技术改造，并取得了突破性的进展。
但如何控制和稳定煤炭质量，减少资源损失一直是选煤厂面临的主要问题。
灰分是表征煤炭质量的最主要指标，传统的煤灰分化验法工序复杂，显示结果滞后时间长，指导生产不及时，常造成精煤超灰或超差，与用户之间产生质量纠纷。
因此，实现生产过程中的灰分快速检测是选煤厂亟待解决的问题。
1 清华在线灰分仪特点
清华大学工程物理系研制的ZZ-89系列煤灰分仪采用双能量γ透射吸收方案，具有煤灰分动态测量技术特点，已有多年的应用经验。
清华在线灰分仪具有安装方便、操作简单、对煤样粒度适应性强等优点，同时还具有较高的测量精度、稳定性和重复性。
（1）测量精度高
测量精度主要取决于以下几个误差：①计数的统计误差(测量时间超过10 min可以忽略)；②测量系统本身的偶然误差小于0.2%；③常规灰分化验过程中的偶然误差，控制在0.2%左右；④煤灰中元素组成的随机变化，尤其是铁含量变化引起的误差。
其中最后一个因素是误差的主要来源。
对精煤而言，煤灰中Fe２O３质量分数增加或减少1%，引起的灰分测量值误差约为±0.7%。
经过多次比对实验表明，清华在线灰分仪对低灰分的精煤测量精度小于0.5%；对高灰分的原煤测量精度一般小于1%。
（2）测量稳定性好
对灰分值固定的测量对象，取8 h内连续测量的“10 min灰分”值，全部值与任意一个“10 min灰分”值的最大偏差值不会超过±0.5%。
（3）多次测量重复性好
这是清华在线灰分仪的重要指标。
多次操作重复性的定义是对同一个煤样，多次重新装桶测量所测得的一系列灰分值的均方差。
这一指标反映单次测量结果的可信度，它取决于样品桶中煤能够以同等机会被γ束扫视到的程度。
清华在线灰分仪依据灰分动态测量关键技术，实现γ束对几乎全部煤样扫描测量，因此多次操作重复性好，均方差只有0.2%左右。
2 清华在线灰分仪的应用
结合华丰煤矿选煤厂的实际情况和清华在线灰分仪的特点，选煤厂在精煤3号皮带机尾处安装1台由北京辰安测控科技有限公司提供
的ZZ-89D型煤灰分仪，与其配套的电脑安装在厂调度室，2台LED
显示器分别安装在2台跳汰机处，与调度室的电脑显示器共同显示入
仓精煤瞬时灰分，达到对最终精煤即时检测的目的。
跳汰司机根据灰
分仪所测灰分值，控制跳汰机的加煤量及中煤、矸石排放量。
ZZ-89D型煤灰分仪应用后，选煤厂对灰分仪测定的灰分值和化验室的化验值进行了对比，对比煤样为华丰煤矿选煤厂的销售精煤，
单日灰分对比见表1，月累计灰分对比见表2。
表1 单日灰分对比
时间 3.16 3.18 3.23 4.08 4.12 4.18 4.25 5.10 5.16 6.03 6.22 化验灰分
7.95 7.71 7.68 7.79 7.63 7.89 7.89 7.47 7.17 7.48 7.31 值%
7.87 7.86 7.89 7.79 7.75 7.77 7.80 7.27 7.21 7.58 7.44 测定灰分
值%
灰分差% -0.08 +0.15 +0.21 0 +0.12 -0.12 -0.09 -0.20 +0.04 +0.10 +0.13
表2 月累计灰分对比
月份 4 5 6 7 8 9
化验累计灰分值% 7.73 7.66 7.50 7.66 7.53 7.63
测定累计灰分值% 7.81 7.59 7.62 7.62 7.59 7.68
灰分差% +0.08 -0.07 +0.12 -0.04 +0.06 +0.05
由表1、表2可知，清华在线灰分仪运行稳定、性能可靠，测量灰分值与化验灰分值相比，销售精煤批比对误差普遍小于0.20%，销
售精煤月累计灰分比对误差普遍小于0.10%，完全可以有效指导生产。
清华在线灰分仪使用至今，选煤厂累计销售精煤灰分7.63%，没有一批精煤灰分超过8.00%。
2010年1月—10月累计洗选效益97.45%，比去年同期提高了0.60%，2010年1月—10月理论产率54.06%，则选煤回收率提高了0.60%×54.06%＝0.32%。
3 应用效果分析
经过近2年的使用，ZZ-89D型煤灰分仪运行稳定，极大地提高了选煤厂的煤质管理水平，克服了传统灰分法对洗煤生产监督间断性、延时性的缺点，共计发运精煤178批次51.6万t，化验灰分累计7.62%，灰分仪累计7.73%，误差0.11%，精煤合格率、稳定率均达到了100%，杜绝了煤质纠纷。
商品煤质量得到保障，减少了煤质事故的发生提高了企业声誉，具有良好的社会效益。
ZZ-89D型煤灰分仪应用后，选煤厂精煤产率提高了0.32%，按2010年入洗原煤127万t，精煤价格1218元/t，末煤价格511元/t 计算，则选煤厂每年多创造经济效益：127万t×0.32%×（1218元/t-511元/t）＝287万元。
4 清华在线灰分仪的维护和管理
灰分仪是高科技产品，对维护工作的要求相对较高，应做好日常管理和维护工作。
保持设备清洁，定期检查灰分仪各部件的运行情况及C型架的清扫装置；
由于灰分仪的测量结果与被测煤的元素组成有关，因此在使用过程中必须做经常性的比对。
将灰分仪的测量值与化验值进行比较（化
验值的采样时间与灰分仪的测量时间要一一对应），具体采用哪些化验灰分值，根据具体情况而定，如：可用小时慢灰、周综合煤样的灰分及月综合煤样的灰分等，但这些灰分值要正确且数量要多。
通过灰分值的比对，可以降低灰分仪的偏差δ，提高灰分仪测量结果的准确度。
5 结语
清华ZZ-89D型煤灰分仪具有方便、实时、准确的特点，在华丰煤矿选煤厂的应用效果较为理想，对全厂日常检查、指导洗煤生产并稳定精煤产品质量发挥了重要作用，并为企业创造了不错的经济效益。
为此，我们还就该产品的使用情况在集团内部作了专题研讨，并决定加大该产品在集团的使用范围。
从产品研发的角度，建议厂家能够想办法解决灰分仪自身的横向偏析问题，从而能够提高原煤灰分测量的精度。
收稿日期：2011-07-06
责任编辑：白娅娜
作者简介：王强（1969－）男，山东泰安人，华丰煤矿选煤厂厂长，工程师，一直从事选煤工作。
