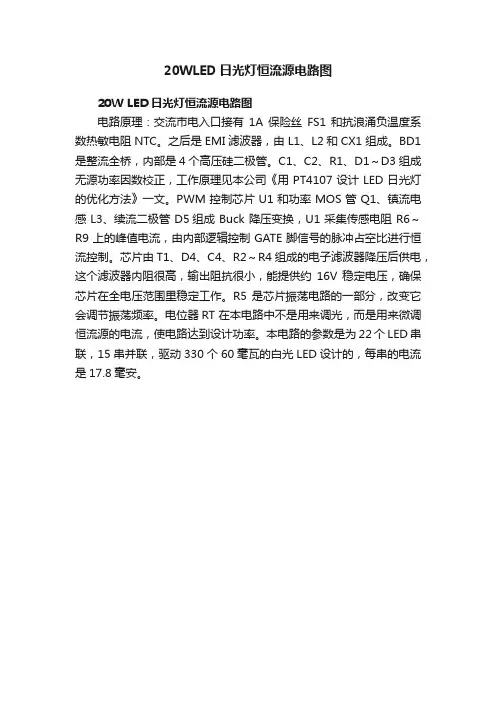

20WLED日光灯恒流源电路图
20WLED日光灯恒流源电路图
20W LED日光灯恒流源电路图
电路原理：交流市电入口接有1A 保险丝FS1 和抗浪涌负温度系数热敏电阻 NTC。
之后是 EMI 滤波器，由 L1、L2 和 CX1 组成。
BD1 是整流全桥，内部是 4 个高压硅二极管。
C1、C2、R1、D1～D3 组成无源功率因数校正，工作原理见本公司《用 PT4107 设计 LED 日光灯的优化方法》一文。
PWM 控制芯片 U1 和功率 MOS 管 Q1、镇流电感 L3、续流二极管 D5组成 Buck 降压变换，U1 采集传感电阻 R6～R9 上的峰值电流，由内部逻辑控制 GATE 脚信号的脉冲占空比进行恒流控制。
芯片由 T1、D4、C4、R2～R4 组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V 稳定电压，确保芯片在全电压范围里稳定工作。
R5 是芯片振荡电路的一部分，改变它会调节振荡频率。
电位器RT 在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。
本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。
LED驱动电源恒流电路方案详解
LED驱动电源恒流电路方案详解LED驱动电源是一种将交流电转换成直流电，并能稳定地提供给LED 供电的设备。
恒流电路是其中一种常见的驱动方案，其主要功能是通过控制电流大小来保证LED的工作电流始终保持在一定范围内，从而实现LED 的稳定工作。
一、恒流电路的原理恒流电路的原理是通过电流控制器（current controller）来控制供电电流。
当LED的电流变化时，电流控制器会尽量保持输出电流不变，从而保证LED的光亮度稳定。
通常情况下，电流控制器的工作原理可以分为两种方式：线性驱动和开关驱动。
线性驱动方式：电流控制器通过调节电源电压和输出电阻来控制电流大小。
当LED电压波动时，电流控制器会自动调节电源电压，使得输出电流恒定。
这种方式的优点是简单可靠，成本较低，但效率较低，产生的功耗较大。
开关驱动方式：电流控制器通过开关元件（如晶体管、MOS管等）控制电流。
当LED电压波动时，电流控制器通过调节开关元件的导通时间来控制电流大小。
这种方式的优点是效率高，灵活可控，但需要较复杂的控制电路和开关元件。
二、恒流电路的主要组成部分1.整流桥：负责将交流电转换为直流电，并提供给后续的电路进行处理。
2.滤波电容：用于减小输出直流电的波动，使得输出电流更加稳定。
3.电流控制器：根据LED的工作电流要求，通过调节电源电压或开关元件导通时间来控制输出电流及保持其稳定。
4.电阻调节器：通过调节电阻的大小来调整电流控制器的工作点，实现输出电流的精确调节。
三、恒流电路的设计要点1.选择合适的电流控制器：根据LED的工作电流要求和驱动电压范围选择合适的电流控制器。
常用的电流控制器有线性调节型和开关型两种，可以根据具体需求进行选择。
2.设计适当的电阻调节器：电阻调节器的设计应符合LED的工作电流要求，同时要注意电阻的耗散功率不能过大，以免影响电路的稳定性和寿命。
3.选择合适的整流桥和滤波电容：整流桥和滤波电容的选择应根据驱动电流和电压波动范围来确定，以确保输出电流的稳定性和纹波的较小。
一例简单的LED恒流电源电路
一例简单的LED恒流电源电路
LED恒流电源电路
LED灯电源采用恒流驱动方式，输出电流是一定的，输出电压随负载变化而变化，在断开负载的情况下进行测量，所测电压数值为AC 220V整流后的310V直流电压。
查看全部内容
图1：LED恒流电源
上图中即为一个简单的LED恒流电源电路，采用阻容降压方案来实现，输出电流的大小只取决于电容C1的容值，根据电容对交流电流的容抗来达到输出恒定电流的目的，而输出电压的大小取决于负载，负载电阻越大，输出电压越高，负载开路时最大（DC 310V），反之输出电压越小。
大多数的LED灯都采用恒流驱动电源供电，LED发光二极管的伏
安特性不固定，当电压恒定，发光管温度升高时，其工作电流会明显加大，但亮度却不增加，只会造成LED温升更大，并加速光衰，很容易导致发光管损坏，所以LED电源大都采用恒流源驱动。
怎么区分LED电源是恒流源和恒压源，方法比较简单，只要查看电源上标注的输出电压即可，一般恒流源在输出电压一栏中标注了一个电压范围，比如（DC 125V～140V）；而恒压源则标注的固定的电压值，比如DC 120V。
恒流源是严禁开路的，如果采用的测量方式有误，那么就很容易造成电源损坏，正确的方法是串入电流表带载测量输出电流。
一例led灯恒流电源电路图
一例led灯恒流电源电路图，led吸顶灯二种常见故障分析——LED吸顶灯最易出故障的地方，一是灯珠烧坏，二是驱动器无输出。
吸顶灯由多个小的LED灯珠串联而成，如果有灯珠烧坏，就会导致整个吸顶灯不亮。
灯带不用恒流电源供电的五大原因
在灯带的电源选择上，一般不会选用恒流电流，这是什么原因，为什么灯带不用恒流电源供电，与照明用的LED灯相比，灯带不用恒流电源供电有五大原因。
LED驱动电源恒流方案大全
LED驱动电源恒流方案大全
1.稳压电流源
稳压电流源是一种简单并且常见的恒流驱动电源方案。
它通过控制恒流电源输出的电压来实现对LED灯的恒流驱动。
利用电压比例法，根据欧姆定律，当输出电流稳定时，输出的电压也会保持稳定。
这种方案的好处是简单易实现，但是电压波动会影响电流稳定性。
2.线性恒流源
线性恒流源通过在电流输出端串联一个负载电阻来实现对LED灯的恒流驱动。
负载电阻的大小可以根据所需的电流来选择，将输入电压分别作用在电流源和负载电阻上，通过欧姆定律可以得到相应的电流分布。
线性恒流源的优点是工作时电流稳定，但是效率较低，会产生较大的功耗和热量。
3.恒流开关电源
恒流开关电源是一种高效率的恒流驱动电源方案。
它通过开关器件的开关操作来稳定输出电流。
常见的恒流开关电源包括开关电流源和开关电压源两种。
开关电流源通过控制开关频率和开关占空比来实现对输出电流的稳定控制。
开关电压源则通过电压反馈回路来实现对输出电流的恒流控制。
这种方案的优点是效率高，但是电路复杂度较高。
4.稳流放大器
稳流放大器是一种专门用于LED灯驱动的恒流源。
它通过放大差分输入信号并将其输出到负载上，从而实现对负载电流的恒流控制。
稳流放大器具有高性能和高精度，是一种常用的LED驱动电源恒流方案。
综上所述，LED驱动电源恒流方案有稳压电流源、线性恒流源、恒流开关电源和稳流放大器等。
根据实际需求和设计要求，可以选择适合的方案来实现对LED灯的恒流驱动。
每种方案都有其优缺点，需要根据具体情况进行选择和权衡。
led驱动原理
led驱动原理
LED驱动原理是指将电流或电压源应用于LED器件，从而使其发光。
由于LED是一种非线性元件，因此在其前端必须添加合适的电路来实现电流的稳定控制。
LED驱动电路通常包括三个主要部分：电源、恒流源和保护电路。
1. 电源：LED驱动电路的电源部分可以是直流电源或交流电源。
直流电源通常用于照明应用，而交流电源则用于屏幕显示等应用。
电源必须能够提供足够的电压和电流来满足LED器件的工作要求。
2. 恒流源：为了保持LED的亮度稳定，恒流源被用来提供恒定的电流给LED器件。
恒流源通常由电阻、电流源或特定的驱动芯片来实现。
其中，驱动芯片是一种专门设计用于LED 驱动的集成电路，可以提供稳定的电流，并具有保护功能。
3. 保护电路：由于LED器件对过电流和过温都很敏感，所以保护电路在LED驱动电路中起着重要的作用。
保护电路一般包括过电流保护和过温保护，通过监测电流和温度来确保LED器件的安全工作。
在LED驱动电路中，恒流驱动器是一种常用的驱动方式。
恒流驱动器通过控制电流大小来控制LED器件的亮度。
恒流驱动器可以通过调整电压斜率的方式来保持恒定的电流输出，从而实现LED亮度的稳定控制。
总之，LED驱动的原理是通过合适的电路设计和实现来提供
恒定的电流和适当的电压给LED器件，以实现LED的正常工作和亮度控制。
同时，保护电路也起到关键的作用，确保LED器件的安全运行。
led恒流驱动电源电路原理
led恒流驱动电源电路原理LED恒流驱动电源电路原理LED（Light Emitting Diode）恒流驱动电源电路是为了满足LED灯的工作特性而设计的一种电源电路。
由于LED灯的亮度和寿命与其工作电流密切相关，因此需要通过一个恒流驱动电源来保持其工作电流的稳定。
本文将介绍LED恒流驱动电源电路的原理和工作方式。
LED恒流驱动电源电路的基本原理是通过电流反馈控制，使LED灯的工作电流保持恒定。
在LED恒流驱动电源电路中，通常采用了一个电流反馈回路来实现对LED工作电流的监测和调节。
当LED灯的电流发生变化时，电流反馈回路会自动调节输出电流，使其保持恒定。
LED恒流驱动电源电路一般由恒流源、电流反馈回路和电源稳压模块组成。
恒流源是为了提供一个恒定的电流源，通常采用电流调节器或恒流源芯片来实现。
电流反馈回路用于监测LED灯的电流，并将反馈信号送回到恒流源，通过对恒流源的控制，实现对LED工作电流的调节。
电源稳压模块用于保证整个电路的稳定工作，防止电压波动对LED灯的影响。
LED恒流驱动电源电路的工作原理如下：当输入电压施加到电路中时，电流从电源稳压模块进入恒流源。
恒流源会根据电流反馈回路的信号调整输出电流，使其保持恒定。
然后，恒流源将稳定的恒流输出给LED灯，LED灯发出相应的光线。
当LED灯的电流发生变化时，电流反馈回路会检测到并将反馈信号送回到恒流源，恒流源通过调节输出电流来保持LED工作电流的恒定。
LED恒流驱动电源电路的优点在于能够保证LED灯的工作电流恒定，从而使LED灯的亮度和寿命得到有效控制。
此外，LED恒流驱动电源电路还具有高效性、稳定性和可靠性等特点。
通过恰当地设计电流反馈回路和电源稳压模块，可以进一步提高电路的性能和效率。
LED恒流驱动电源电路是为了满足LED灯的工作特性而设计的一种电源电路。
其原理是通过电流反馈控制，使LED灯的工作电流保持恒定。
LED恒流驱动电源电路通过恒流源、电流反馈回路和电源稳压模块的协同工作，实现对LED工作电流的监测和调节，从而保证LED灯的亮度和寿命的稳定。
led驱动 典型电路
led驱动典型电路
典型的LED驱动电路是使用恒流源或恒压源控制LED的电流和电压的，以下是一些常见的LED驱动电路：
1. 恒流源电路：这是最常见的LED驱动电路，通过控制电流源的输出电流来控制LED的亮度。
恒流源电路通常包括一个恒流源和一个电流限制电阻。
当LED的工作电压在一定范围内变化时，恒流源能够自动调整输出电流以保持恒定的亮度。
2. 恒压源电路：这种电路以恒定的电压驱动LED。
通常使用电流限制电阻来限制电流，以保持LED的亮度稳定。
恒压源电路适用于工作电流相对较高的LED。
3. PWM（脉宽调制）驱动电路：PWM驱动电路通过调制LED的驱动电流的占空比来控制亮度。
这种电路通常使用一个PWM控制器和一个功率放大器。
PWM信号的周期和占空比可根据需要调整，从而实现LED的亮度调节。
4. 高效驱动电路：这种电路通过使用转换器或升压技术来提高能效。
常见的高效驱动电路包括开关电源、升压转换器和Boost/Buck转换器等。
这些是一些常见的LED驱动电路，具体的电路设计会根据应用需求和LED参数进行调整。
最简单的恒流源电路
最简单的恒流源电路一、恒流源电路简介恒流源电路是指能够输出恒定电流的电路，通常用于需要恒定电流供应的应用中。
恒流源电路在许多领域中都有广泛的应用，如LED驱动、电池充电器、电解电镀等。
二、基本的恒流源电路原理恒流源电路的基本原理是通过电流反馈控制的方式来实现恒定电流的输出。
以下是最简单的恒流源电路的原理图：电源正极 ----> 电阻 ----> NPN型晶体管 ----> 地||负载该电路由一个电阻和一个NPN型晶体管组成。
电阻通过电流反馈的方式感知到电流的变化，并将反馈信号送至晶体管的基极。
晶体管根据反馈信号调整自身的导通状态，从而实现恒定电流的输出。
三、恒流源电路的工作原理详解1.电源正极的电压通过电阻产生一个电流，这个电流就是我们想要输出的恒定电流。
2.电流经过电阻后，会产生一个电压降。
这个电压降会被晶体管的基极感知到。
3.当电流增大时，电阻产生的电压降也会增大，晶体管的基极电压也会增大。
4.基极电压的增大会使得晶体管的导通增强，从而使得电流减小，达到恒流源的稳定状态。
5.当电流减小时，电阻产生的电压降减小，基极电压也减小，晶体管的导通减弱，电流增大，同样达到稳定状态。
四、恒流源电路的设计与计算恒流源电路的设计需要根据具体的需求来确定电流的大小和电路元件的参数。
以下是一个简单的设计和计算示例：1. 确定恒定电流的大小根据应用需求确定所需的恒定电流值。
例如，假设我们需要一个恒定电流为1mA的恒流源电路。
2. 计算电阻的阻值根据所需的恒定电流和电源电压，计算电阻的阻值。
根据欧姆定律，电阻的阻值可以通过以下公式计算：R = V / I其中，R为电阻的阻值，V为电源电压，I为所需的恒定电流。
3. 选择合适的电阻阻值根据计算得到的电阻阻值，选择最接近的标准电阻阻值。
4. 选择合适的晶体管根据所需的电流和功率，选择合适的晶体管。
需要考虑晶体管的最大电流和功率容量，以确保电路的正常工作。
小白“教”你打造最简恒流源(仅两元件)精度不减
小白“教”你打造最简恒流源（仅两元件）精度不减楼上已说过：此恒流源为3.6V电池组打造，因单只电池电压较低，内阻很小，恒流源会以为输出短路而降低输出电流至50多至60mA左右。
当然：降低恒流源的输入电压为：4V左右，完全可以为单只电池恒流充电。
图片:DSC02406.JPG恒流源驱动一只直径8mm0.5W草帽LED草帽LED恒流电流：80mA，因为只有80个毫安电流，当然驱动会不足。
以后你也会为LED自己设计合适的恒流源，哈哈。
再驱动4只并联的5mmLED恒流电流为80mA,这会电流足够0.5WLED以及4个并联的5mmLED，用于此次测试因为小白，所以发帖很慢，有些坛友已经等不及，马上送上福利：两元件：拆机AMS1117-1.2三端低压差固定输出稳压器以及已1/4W15Ω电阻元件图及电路图（仅供参考）各位坛友：请注意：这里比较关键！此恒流源虽然选择了1.2V固定输出的三端低压差稳压器，电路图也适合1117的各个系列。
恒流电阻的选择：R = 三端稳压输出低压 ÷你所需要的电流。
如此贴：R=稳压固定输出1.2V÷我需要的电流80mA =15欧姆。
R=1.2（V）÷0.08（A）=15Ω选择电阻的功率=瓦数除以电阻值的结果再开平方。
如：1/4瓦÷15欧姆=0.01666，√0.01666=0.129mA,可见：此贴选择1/4瓦，15欧姆电阻满足要求。
其它输出电压的1117也可按此公式计算。
※：为恒流源选择合适的输入电压，会使恒流源在经济、高效状态下工作！本恒流源充3.6V电池组，IC 几乎就不发热，所以都不需要装散热片。
下面我就揭开此恒流源的神秘的面纱原机这个铜箔是连通的被我切了几个口贴上AMS1117再贴上15Ω电阻连线完工楼下继续上传充电器改电压输出的图片，感谢欣赏。
渣渣RCC充电器图片:DSC02415.JPG原机5.6V稳压管换成8.2V使输出为8V，方便我接恒流源充3.6V电池组多余的光耦，真不知道安装在上面有何作用？！改装图哈哈。
diyled恒流驱动电路原理
diyled恒流驱动电路原理1.引言在L ED照明领域，恒流驱动电路是被广泛应用的一种电路设计方案。
本文将介绍d iy le d（恒流驱动电路）的原理及其工作方式。
2.什么是d iyled？d i yl ed是指一种能够实现恒定电流输出的L ED驱动电路。
该电路通过对LE D的电流进行精确控制，以保证其稳定工作。
在实际应用中，d i yl ed被广泛应用于L ED照明设备，如室内照明、广告招牌等。
3. di yled的工作原理d i yl ed的核心原理是通过反馈控制，不断调整输出电流以保持恒定。
下面详细介绍di yl ed的工作原理。
3.1反馈控制电路d i yl ed通常包含一个反馈控制电路，用于监测输出电流并调整其大小。
该控制电路包括一个比较器和一个参考电压源。
比较器将参考电压与输出电流进行比较，并输出一个控制信号。
3.2恒流源电路恒流源电路是di yl ed中实现恒流输出的关键组成部分。
该电路通过对输出电压进行调整，以保持输出电流的稳定性。
恒流源电路通常由一个放大器和一个电流感应器构成。
3.3反馈循环d i yl ed的反馈循环是保持输出恒流的重要环节。
具体而言，反馈控制电路中的比较器输出的控制信号经过放大器和电流感应器的作用后，反馈给恒流源电路，调整输出电流大小。
这个反馈循环的持续性保证了d i yl ed的恒流特性。
4. di yled的优势与应用d i yl ed作为恒流驱动电路，在L ED照明领域有许多优势和应用。
4.1优势-稳定性：d iy le d能够提供恒定的电流输出，使LE D工作更加稳定可靠。
-电源适应性：d iy le d能够适应不同的电源，保持输出恒流的同时，提供更高的稳定度。
-保护功能：di yl ed通常具有过流保护、过温保护等功能，确保LE D的安全运行。
-节能环保：di yl ed在稳定输出电流的同时，具有低功耗、高效率的特点，具有良好的节能环保效果。
4.2应用领域d i yl ed广泛应用于各种LE D照明设备中，如室内照明、广告招牌、汽车照明等。
LED驱动电源：用TL431做的几个恒流电路分享！
LED驱动电源：用TL431做的几个恒流电路分享！引言可以毫不夸张的说，LED驱动电源将直接决定LED灯的可靠性与寿命;作为电源工程师，我们知道LED的特性需要恒流驱动，才能保证其亮度的均匀，长期可靠的发光。
我们来谈谈比较流行的TL431的几种恒流方式。
1、单个TL431恒流电路图1如上图，即是利用单个TL431恒流的示意图原理：此电路非常简单，利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。
优点：电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12,T13只要采高精度电阻，恒流精度比较高缺点：由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源此电路的致命缺陷是不能空载，故不适合做外置式的LED电源。
这个电路的恒流点计算相信大家都知道：ID=2.495/(R12//R13) 取样电阻R12，R13的功率为PR=2.495*2.495/R13)，对于小功率电源来说，这个功率的损耗相当可观，所以不建议采用此电路做电流大于200mA的产品2、单个TL431恒流改进型电路图2如上图，即是利用单个TL431恒流的改进型示意图原理：此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12,R13,R14的值，可以限制LED上面的压降优点：电路简单，元器件少，成本低，跟上面电路相比，显著降低了取样电阻的功耗，恒流精度很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压缺点：当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12,R13的比值决定。
其实这个电路的真正缺点是：当单个LED的压降一致性不高时，恒流点也会相应发生变化。
比如最常见的12串的LED灯，最低压降为35.5V左右，最高回到37.4V左右(个人的经验，当然不同厂家的情况会不一样)，那么恒流精度就会相差到5%-8%3、两个TL431恒流电路图3这个电路还有个最大特点是：在某个范围内可以精确的恒压恒流。
自制LED恒流驱动电源,LNK304 LED driver
自制LED恒流驱动电源,LNK304 LED driver自制LED恒流驱动电源,LNK304 LED driver关键字：LNK304,LED电源电路作者：孙安由于LED用作照明灯具有节能、长寿命等优点，现在LED照明非常火热。
由于LED需要的是低压直流电源．为了使用220V(或者110V)交流市电驱动LED。
需要使用电源转换电路。
普通常见的线性电源由于体积大、效率低等缺点，不适合用在这里，但是常用的开关电源需要设计变压器．设计制作过程比较复杂，不适合爱好者DIY。
下面介绍的这个LED驱动电源电路非常简单．并且全部使用市场上便于购买的器件，非常适合爱好者自己动手制作。
这个电源支持90V～265V的交流市电输入．输出恒流100mA．能够驱动4~5个串联的LED模组。
图1是本次制作的电路原理图．使用了内部集成了开关管的LNK304这款芯片．电路拓扑为buck-boost结构。
90V～265V交流市电经过D4整流、C5滤波后进人U1，U1内部有一个基准源，会在FB脚和S脚之间产生一个1.65V的基准电压．这个电压以及R12、R2和R4共同决定了输出的电流．具体的计算公式是：I=1.65x(R2+R1)／(R2xR4) 按照图中的取值．输出电流在100mA左右。
图中的C4是芯片滤波电容，C1滤除R4上的毛刺．C2为输出摅波电容。
为了防止没有接LED的时候输出电压太高．D2和D1构成限压电路。
空载时输出电压由D1的稳压值决定。
制作可以在洞洞板上完成。
其中R3是保险电阻．也可以用一只250W1A左右的保险丝代替。
C3和C10是电解电容，C4和C2是陶瓷电容．特别是C2不能用电解电容，代替，否则会发热比较严重。
D2和D5需要耐压500V以上的超快恢复二极管，可以代替的型号有HER107、MUR160等。
L1用直径10mm左右的工字电感。
制作完成的电路如图2所示（略）。
制作完成后可以接上发光二极管测试。
可以使用4～5个功率LED串联也可以使用五组(每组4～5个串联)普通的高亮度LED并联，每组电流约20mA。
220vled灯电路图（三款超简单led电源电路）
220vled灯电路图（三款超简单led电源电路）在讲220v led灯电路图之前我们先了解一下LED的发光机理。
LED的PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。
由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。
这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。
这就是PN结发光的原理。
220v led灯电路图（适合贴片20MA的LED）此电路适合驱动7-12只20mA的贴片LED图1是一款贴片LED照明灯具的实用电路图，该灯使用220V电源供电，220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源。
贴片LED 的额定电流为20mA，但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响，包括光衰和发热的问题，LED的温度对光衰和寿命影响很大，如果散热不好很容易产生光衰，因为LED的特性是温度升高电流就会增大，所以一般在做大功率照明时散热的问题是最重要的，将影响到LED的稳定性，小功率一般都采取自散热方式，所以在电路设计时电流不宜过大。
图中R1是保护电阻，R2是电容C1的卸放电阻，R3是限流电阻防止电压升高和温度升高LED的电流增大，C2是滤波电容，实际在LED电路中可以不用滤波电路，C2是用来防止开灯时的冲击电流对LED的损害，开灯的瞬间因为C1的存在会有一个很大的充电电流，该电流流过LED将会对LED产生损伤，有了C2的介入，开灯的充电电流完全被C2吸收起到了开灯防冲击保护。
该电路是小功率灯杯最实用的电路，占用体积小可以方便的装在空间较小的灯杯里，现在被灯杯产品广泛的采用。
优点：恒流源，电源功耗小，体积小，经济实用。
但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容，滤波电容要用耐压250v以上.电容或CBB电容，滤波电容要用耐压250v以上。
低压恒流led驱动电路原理
低压恒流LED驱动电路是一种常用于LED照明应用的电路，其主要功能是为LED提供稳定的电流，以确保其正常工作和长寿命。
本文将详细介绍低压恒流LED驱动电路的原理。
1. 引言低压恒流LED驱动电路是一种特殊的电源电路，它能够根据LED 的特性，确保LED工作在恒定的电流下，使其亮度和颜色保持稳定，同时延长LED的使用寿命。
2. LED的基本特性LED（Light Emitting Diode）是一种半导体器件，具有发光的特性。
LED的工作电压一般在2V-4V之间，而其亮度则与电流成正比关系。
此外，LED对电压的变化非常敏感，稍微超过额定电压，就可能导致LED的损坏。
3. 低压恒流LED驱动电路的组成低压恒流LED驱动电路主要由恒流源、电流反馈控制回路和输出级组成。
3.1 恒流源恒流源是低压恒流LED驱动电路的核心部分，其作用是提供稳定的电流给LED。
常用的恒流源包括电流源芯片、线性稳压器、开关稳压器等。
其中，线性稳压器是一种常见的恒流源，其工作原理是通过调节管脚上的电压来控制输出电流。
3.2 电流反馈控制回路电流反馈控制回路用于检测LED的电流，并将检测到的电流信号反馈给恒流源，以实现恒流输出。
通常，电流反馈控制回路由电流采样电阻和运算放大器组成。
电流采样电阻通过串联在LED电路中，将LED的电流转换为电压信号，然后该信号经过运算放大器放大后反馈给恒流源进行调整。
3.3 输出级输出级是将恒流源输出的电流转换为适合LED工作的电压的部分。
输出级通常由电容、电感和驱动晶体管等元件组成。
其中，电容和电感用于实现对输出电压的滤波和稳定，而驱动晶体管则用于开关控制，使得输出电流能够流过LED。
4. 工作原理低压恒流LED驱动电路的工作原理如下：当输入电源接通时，恒流源开始工作，根据电流反馈控制回路中的反馈信号，调节输出电流的大小。
电流反馈控制回路通过对电流采样电阻上的电压进行采样，然后将采样到的电压信号放大后反馈给恒流源，以实现对输出电流的精确控制。
三极管 恒流源 led
三极管恒流源 led
在电子电路设计中，三极管（双极型或场效应型）被用作恒流源，用于驱动 LED（发光二极管）。
恒流源电路设计：
1. NPN 三极管恒流源：
+Vcc
|
R1
|
|
O----- LED Anode
|
|
LED Cathode
|
--- Ground
|
-
-
NPN 三极管的集电极连接到电源 +Vcc，发射极连接到电流限制电阻 R1。
LED 的正极（Anode）连接到 R1-LED接点，负极（Cathode）连接到地。
当电流通过 R1 时，它限制了 LED 的电流，从而保持了 LED 的恒定亮度。
2. PNP 三极管恒流源：
Ground
|
R1
|
|
LED Anode
|
|
PNP O
| |
| |
+Vcc
PNP 三极管的发射极连接到电源 +Vcc，基极连接到电流限制电阻 R1。
LED 的正极（Anode）连接到 R1-LED接点，负极连接到地。
电流通过 R1 时，限制了 LED 的电流，从而保持了 LED 的恒定亮度。
恒流源工作原理：
恒流源通过控制三极管的工作点，保持电流通过 LED 或其他负载的稳定性。
当负载电阻变化时，恒流源调整电压以保持恒定的电流流过负载。
恒流源的设计取决于电流源的稳定性和电路要求。
请注意，电路中使用的具体元件值和三极管的型号可能会根据设计要求而有所不同。
此外，场效应型三极管（FET）也可以用于构建恒流源，但电路结构会有所不同。
最简单的恒流源LED驱动电路
WMZD系列专门为LED照明做温度补偿的电阻,采用热敏电阻补偿法的LED恒流源,具有电路简洁,可靠性好,组合方便,经济实用,适用各种LED头灯,日光灯,路灯;车船灯,太阳能LED庭院灯;LED显示屏等对恒流的需求。
就是专门针对LED 照明出现的由于温度引起的LED PN结电压VF下降,即-2mV/℃,称为PN结的负温效应。
该特性在发光应用上就是个致命的缺陷,直接影响到LED器件的发光效率、发光亮度、发光色度。
比如,常温25℃时LED最佳工作电流20mA,当环境温度升高到85℃时,PN结电压VF下降,工作电流急剧增加到35mA～37mA,此时电流的增加并不会产生亮度的增加,称为亮度饱与。
更为严重的就是,温度的上升,引起光谱波长的偏移,造成色差。
如长时工作在此高温区还将引起器件老化,发光亮度逐步衰减。
同样,当环境温度下降至-40℃时,结电压VF上升,最佳工作电流将从20mA减小到8mA~10mA,发光亮度也随电流的减少而降低,达不到应用场所所需的照度。
为了避免上述特性带来的不足,一般在LED灯的相关产品上,通常采用如下措施:1、将LED装在散热板上,或风机风冷降温。
2、LED采用恒流源的供电方式,不因LED随温度上升引起使回生电流增加,防止PN结恶性升温。
或这两种方法并用。
实践证明,这两种方法用于大功率LED灯(如广告背景灯、街灯)。
确实就是行之有效的措施。
但当LED灯进入寻常百姓家就碰到如下问题了:散热板与风冷能否集成在一个普通灯头的空间内;采用集成电路或诸多元器件组成的恒流源电路,它的寿命不取于LED,而取决整个系统的某块“短板”;有没有吸引眼球的价格。
用热敏电阻补偿法来解决LED恒流源问题,既经济又实用。
我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联,互补成一个温度系数极小电阻型负载。
一旦工作电压确定后,串联回路中的电流,将不会随温度变化而变化,通俗地讲,当LED随温度升高电流增加时,热敏电阻也随温度升高电阻变大,阻止了回路电流上升,当LED随温度下降电流减小时,热敏电阻也随温度下降电阻变小,阻止了回路电流的减少,如匹配得当,当环境温度在-40℃-85℃范围内变化时,LED的最佳工作电流不会明显变化,见图1电流曲线Ⅱ。
最简单的ACDC恒流LED驱动电路
最简单的ACDC恒流LED驱动电路年底到了,马上就要回去了,忙了几天后忽然闲了一天,心血来潮,上电源网来写点东西,今天发一个简单的线性的LED驱动电路,当然是针对初学者,大师级看了不禁哑然失笑,但经常上来看看写写,不也是一种消遣吗?以后我有空会写下去的,由浅入深,由分立到集成再到目前LED面临的普遍性的问题,尽量与大家交流,希望我们在此以技术会友,共同长进.今天这个极简单的电路,恒流部分只有五个元件,而且元全部采用通用元件,大家可就地取才,灵活选用.电路元件取值:R1＝80K左右的金属膜电阻 Q＝任何耐压超过350V的NPN三极管,比如1300系列、3DD15D(好象大才小用了啊,呵呵)等 D＝2.0V稳压二极管 C2＝10V、100uF以上的电容(比如电解电容) R2＝80R左右的电阻.R2这个阻值可根据公式算出来:1.25/需要的电流＝阻值,这里取大约15mA的电流,当然可根据三极管的电流自行设定,比如如果用DD15D,那么电流就可达到500mA以上.至于前级的市电整流虑波电路,原理简单,不再赘述.不要看电路简单,却是一个十分稳定的电路,比那些IC呀驱动呀稳定得多,电路画好,不需要调试,一次成功.现在公布一下电路的参数,然后提醒大家注意的思考:效率:电压在200V-260V之间变化时,效率在98%-77%变化,在220V时效率是90%(当然还可以做的更高点,只是要朋友们思考啦).在240V时效率是83%,几乎可以同一个AC/DC芯片相媲美.除了效率外,别的参数一切都远远优于开关电源(包括AC/DC)啦,由于没有振荡,不存在功率因数的问题.真正是“低谐波含量、高功率因数、无污染(电磁)”“绿色电源”啦(嘿大家能驳倒我吗).我想问一下看贴子的:1、C2如果去掉行吗?2、在电压200V时效率达到98%有错误吗?呵呵博得一笑,如有兴趣,我将在闲来无事的时候多来与大家交流交流,如果没人感兴趣,那我真是“自讨没趣”灰灰的离开啦,哈哈.....。
led恒流驱动电源电路原理
led恒流驱动电源电路原理LED恒流驱动电源电路原理LED恒流驱动电源电路是一种常用于LED照明应用的电路，它能够稳定地提供恒定的电流给LED，从而确保LED的亮度和寿命。
本文将介绍LED恒流驱动电源电路的原理及其工作方式。
一、LED电流特性LED是一种半导体器件，其亮度和颜色与通过其的电流密切相关。
一般来说，LED的亮度随着电流的增加而增加，但当电流过大时，LED的寿命会大大缩短。
因此，在LED应用中，为了保证其亮度和寿命，需要通过恒流驱动电源来提供稳定的电流。
二、LED恒流驱动电源的原理LED恒流驱动电源电路的基本原理是通过电流反馈控制来保持LED 的工作电流恒定。
其工作流程如下：1. 电流检测：在电路中添加一个电流检测电阻，将LED的工作电流通过该电阻引出，形成一个电压信号。
这个电压信号与LED的工作电流成正比。
2. 反馈控制：将电流检测电阻的电压信号与参考电压进行比较，得到一个误差信号。
根据误差信号的大小，控制一个功率晶体管的导通时间，从而调节电流输出。
3. 电流稳定：通过不断调节功率晶体管的导通时间，使得误差信号趋近于零，从而实现LED的电流恒定输出。
三、LED恒流驱动电源电路的特点1. 稳定性：LED恒流驱动电源电路能够实现对LED工作电流的精确控制，从而保证LED的亮度和寿命的稳定性。
2. 高效性：由于LED恒流驱动电源电路能够提供精确的电流输出，避免了过大的电流损耗，因此具有较高的能量转换效率。
3. 可靠性：LED恒流驱动电源电路在设计时可以考虑到LED的特性和工作环境，采用合适的保护措施，如过流、过温等保护功能，提高了电路的可靠性。
4. 调节范围广：通过调节参考电压和电流检测电阻的阻值，可以实现对LED工作电流的调节范围，满足不同应用需求。
四、应用场景LED恒流驱动电源电路广泛应用于LED照明、显示屏、车灯等领域。
其稳定的电流输出特性使得LED在不同工作环境下都能保持稳定的亮度和寿命，提高了LED应用的质量和可靠性。
LED驱动电源恒流方案大全
LED驱动电源恒流方案大全LED（Light Emitting Diode，发光二极管）是半导体发光元件，由于其高效、长寿命、环保等优点，在照明、显示、指示等领域得到广泛应用。
但是，LED的工作必须在恒流的驱动下才能达到最佳效果，因此需要恒流驱动电源。
本文将介绍LED驱动电源的几种常见的恒流驱动方案。
1.电流源驱动方案电流源驱动方案是最基本、最简单的LED恒流驱动方法。
该方案通过使用电流源（如稳压二极管、晶体管、电流表等）将恒定的电流传送到LED中，从而实现LED的恒流驱动。
这种方案成本低、简单易懂，但是稳定性不高，容易受到环境温度、供电电压等因素的影响。
2.直接驱动方案直接驱动方案是将LED直接连接到恒定电流的电源上，从而实现恒流驱动。
这种方案不需要额外的驱动电路，成本低，但是灵活性差，无法调节电流。
3.变阻驱动方案变阻驱动方案通过改变电阻来调节LED的工作电流，从而实现恒流驱动。
该方案简单易懂，成本较低，但是调节范围有限。
4.PWM调光驱动方案PWM调光驱动方案通过通过调节PWM脉宽来控制LED的亮度，从而实现恒流驱动和调光功能。
该方案具有亮度可调节性高、节能等优点，广泛应用于LED显示屏、背光等领域。
但是，该方案需要专门的PWM调光电路，成本较高。
5.恒流驱动芯片方案总结：LED恒流驱动是保证LED正常工作的重要因素，不同的应用场景需要选择不同的恒流驱动方案。
本文介绍了电流源驱动方案、直接驱动方案、变阻驱动方案、PWM调光驱动方案和恒流驱动芯片方案等几种常见的LED恒流驱动方案。
在选择具体方案时，需要考虑成本、灵活性、调光范围和稳定性等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WMZD系列专门为LED照明做温度补偿的电阻，采用热敏电阻补偿法的LED恒流源，具有电路简洁，可靠性好,组合方便，经济实用，适用各种LED头灯，日光灯，路灯；车船灯,太阳能LED庭院灯；LED显示屏等对恒流的需求。
是专门针对LED照明出现的由于温度引起的LED PN结电压VF下降，即-2mV/℃,称为PN结的负温效应。
该特性在发光应用上是个致命的缺陷，直接影响到LED器件的发光效率、发光亮度、发光色度。
比如，常温25℃时LED最佳工作电流20mA，当环境温度升高到85℃时，PN结电压VF下降,工作电流急剧增加到35mA～37mA,此时电流的增加并不会产生亮度的增加，称为亮度饱和。
更为严重的是，温度的上升，引起光谱波长的偏移，造成色差。
如长时工作在此高温区还将引起器件老化，发光亮度逐步衰减。
同样，当环境温度下降至-40℃时，结电压VF上升，最佳工作电流将从20mA减小到8mA~10mA，发光亮度也随电流的减少而降低，达不到应用场所所需的照度。
为了避免上述特性带来的不足，一般在LED灯的相关产品上，通常采用如下措施：1.将LED装在散热板上，或风机风冷降温。
2.LED采用恒流源的供电方式，不因LED随温度上升引起使回生电流增加，防止PN结恶性升温。
或这两种方法并用。
实践证明，这两种方法用于大功率LED灯（如广告背景灯、街灯）。
确实是行之有效的措施。
但当LED 灯进入寻常百姓家就碰到如下问题了：散热板和风冷能否集成在一个普通灯头的空间内；采用集成电路或诸多元器件组成的恒流源电路，它的寿命不取于LED，而取决整个系统的某块“短板”；有没有吸引眼球的价格。
用热敏电阻补偿法来解决LED恒流源问题，既经济又实用。
我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联，互补成一个温度系数极小电阻型负载。
一旦工作电压确定后，串联回路中的电流，将不会随温度变化而变化，通俗地讲，当LED随温度升高电流增加时，热敏电阻也随温度升高电阻变大，阻止了回路电流上升，当LED 随温度下降电流减小时，热敏电阻也随温度下降电阻变小，阻止了回路电流的减少，如匹配得当，当环境温度在-40℃-85℃范围内变化时，LED的最佳工作电流不会明显变化，见图1电流曲线Ⅱ。
2:应用:从图1可见，采用热敏电阻温度补偿方法与采用集成电路等元件组成的恒源相比，热敏电阻温度补偿法只用1个热敏电阻元件就可解决LED恒流源问题，其价格、体积、寿命等优势不言而喻。
我们采用的这种正温度热敏电阻WMZD，专为LED应用而研制的，其常用规格见表1，下面介绍一下该热敏电阻的应用特性。
20mA LED恒流源WMZD-5A20的应用我们可以用1只WMZD-5A20与5只LED（20mA）串联组成一个标准单元，它的LED恒流源电流20mA，工作电压U=3V+5×3.4V=20.0V。
3V是WMZD-A20电阻压降，3.4V是LED的正向导通电压(或2.8V~4.2V),它的恒流特性见图1中的电流曲线II。
3.产品外形图片应用电路与制作注：用热敏电阻解决LED因温度变化而不能恒流的方案，使用本方案交流、直流电源均可，本方案不能解决供电电压变化引起的LED电流变化，仅对电源电压比较恒定的情况下有效，电压波动范围不能超过10%。
如果电压波动超过10%应采取相应的稳压措施。
比如220Vac(200Vac~240Vac)，（交流电源只需要整流，不需要滤波）直流电电源4.5Vdc(4.0~5.0Vdc),超过这个电压波动范围,要采用稳压措施。
与一般LED恒流源相比，该标准单元有不怕负载开路的优点，也不怕负载短路，当短接5个LED后，回路电流急剧上升，引起WMZD温升，WMZD阻值迅速增大，可有效阻止电流继续上升。
经过反复实验后发现负载短路后，短路电流可由130 mA迅速下降到60 mA的稳定值，如在电源的允许范围内，不会损坏电源。
由多个5A20标准单元的串联组合，即可支持一定数量的LED，并获得相应的工作电压，比如用10个标准单元相串联的电路，可支持50个LED，灯，工作电压可接近200V。
Model 型号恒流电流单元工作电压R25(Ω) 单元电路规格WMZD-45A1 5 15mA11.3V+V F X45755 A:引线型B:不包封贴片型C:包封贴片型WMZD-5A20 20mA3V+V F X5 150WMZD-45A2 0 20mA10V+V F X45 500WMZD-5A30 30mA3V+V F X5 100WMZD-A100100m A 0.65V+V F 6.5WMZD-B100 WMZD-C100 WMZD-A300300m A 0.5V+V F 1.7WMZD-B300WMZD-C300 也可以直接驱动一颗300mA大功率LED WMZD-A350350m A 0.5V+V F 1.4两个WMZD-B350并联可以直接驱动一颗700mA的大功率LEDWMZD-B350WMZD-C350规格书资料下载点击下载WMZD热敏电阻在LED恒流源中的应用资料V F为LED20mA时的导通电压100mA LED恒流源WMZD-B100的应用1只WMZD-B100与5只并联的LED（20mA）串联可以组成一个标准单元，它的LED恒流电流为100 mA工作电压U=0.65V+3.4V=4.05V,0.65V是WMZD-B100的电阻压降,3.4V是LED后,短路电流可由600 mA 迅速下降280 mA稳定值。
如果要增添LED的数量，可用多个标准单元并联组合，如下图2个B100并联可以驱动10个20mA的LED 灯，如果要提高工作电压，可用多个标准单元的串联组合。
如下图2个单元串联，供电电压为一个单元的2倍依次类推。
WMZD-B100，WMZD-B300，WMZD-B350的扩展应用典型的电路连接方法见下图，用2只B100电阻并联扩展成200mALED恒流源，用于200mA的大功率LED 工作电压U=0.65V+VF。
3只B100并联可扩展成300mA恒流源，用于300mA的大功率LED，工作电压U=0.65V+VF，以此类推。
用2只B300电阻并联扩展成600mALED恒流源，用于600mA的大功率LED，工作电压U=0.50V+VF。
3只B300并联可扩展成900mA恒流源，用于900mA的大功率LED，工作电压U=0.50V+VF，以此类推。
WMZD的电流过补偿保护特性热敏电阻WMZD还具有电流过补偿特性，即热敏电阻的正温变化率大于发光管的负温效应成为过补偿，图3所示是一条随温度上升而减少的下陡曲线。
这一点与LED的另一典型特性是一致的，即允许电流在40℃后随温度上升相应减少，使LED的功耗控制在额定范围内，确保LED的最长寿命。
WMZD电流过补偿保护特性正好可以满足LED对电流的要求，这也是一般的LED恒流源不具备的。
过补偿保护应用在以下几处更显优势：1.全年或每天环境温差大，如室外照明的街灯、广告灯、车灯；2.低电压大电流LED灯（WMZD-B100具有低内阻、小压降）；3.价高的大功率LED单个保护。
WMZD过补偿保护特性的典型应用电路接法见图4，与标准单元串联一个相同型号的WMZD热敏电阻，即可发挥过补偿作用，如果增加2个或3个WMZD热敏电阻会加深补偿作用，但如果实偿太深，常温下LED 电流地低，会影响发光效率。
我们可以通过实验，选出保护功能与发光效率兼顾的最佳方案。
下图为，采用2和3R的电流温度对照图。
该电流特性正好满足了LED在40℃以上电流相应的减少，使LED的功耗在而定的范围内，确保最长寿命。
应用问答问1、用单元电路进行积木式组合时对电路的要求。
答：由N个单元电路串联后的工作电压之和，确定直流电源的输出电压，由N路单元电路的电流之和，确定直流电源的输出电流，如采用输入电压有较大变化的220V AC/DC转换的直流电源，请考虑稳压措施。
问2、WMZD单元电路中的LED数目能否增减，会影响恒流特性吗？答：型号WMZD-A20 WMZD指驱动型正温热敏点电阻，A指串联，20指20mA，这是最佳组合，如串联3只或4只LED恒流曲线是一条下陡的曲线（过补偿曲线）完全可以应用；如串联6只或7只LED恒流曲线是一条上翘的曲线（欠补偿曲线），组合后进行检测，如在高温80℃时，回路电流不超过25mA LED的最大值仍然可以用，新组合单元的工作电压U=3V+V F XN工作电流20mA。
型号WMZD-B100 WMZD指驱动型正温热敏点电阻，B指并联，100指100mA，这是最佳组合，如并联3只或4只LED恒流曲线是一条下陡的曲线（过补偿曲线）完全可以应用；如并联6只或7只LED恒流曲线是一条上翘的曲线（欠补偿曲线），组合后进行试验检测，回路电流在高温80℃时还在额定值内仍然可用，新组合单元的工作电压这样确定，用可调式直流电源接入新组成的单元电路，将回路的电流调到最佳值（N个LED电流值之和），对应的电压即工作电压U。
问3、采用标准直流电源24V、12V、9V、4.5V时如何组和应用答：原则上先考虑单元电路的串联个数，后选择LED的V F电压。
例1 12V电源：应采用3个WMZD-B100单元电路串联，单元电路典压为12V/3=4V,4V-0.65V(B10的压降)=3.35V，应选用3.3V或者3.4V的LED（该方也法适用于24V电源）。
例2 4.5V电源：应采用1个WMZD-B100单元电路串联，单元电路典压为4.5V-0.65V(B100的压降)=3.85V，应选用3.8V或者3.9V的LED（该方法适也用于9V电源）。
问4、4.5V电源和V F=3.4V的LED有没有选择的余地？如何组合？答：应采用1个WMZD-B100单元电路，它的工作电压为3.4+0.65V(B100的压降)=4.05V，在串联上一个单独的WMZD-B100电阻，总电压为4.05+0.65V(B100的压降)=4.7V，完全可以接入4.5V标准电源，它的恒流曲线是一条下陡的曲线（过补偿曲线）完全可以应用。
（参见图3过补偿曲线）问5、组合后的LED灯如何测试它的效果？答：采用热敏电阻补偿法的LED恒流源，具有电路简洁，组合方便，适用于各种需求。
应用中的检测方法也很简单，只用一支电流表串在回路中，在常温20℃∽30℃时调好最佳工作电流（20mA或者30mA），并做好记录，在低温-40℃记下电流值，在高温80℃寄下电流值，三点温度对比一般电流误差值在10%以内，即为合格。
利用温度表、冰箱、暖风机或者电吹风就可以把制作好的LED灯性能进行检验，该应用组合变化无穷，可自我鉴定，相信你会把它应用的更好问6、如何在市电220V中直接使用WMZD热敏电阻对LED进行恒流控制？答：如果电网电压波动不超过7%，即可不使用稳压电路，超过7%就要进行稳压处理，成本将大大增加。
