最简单的恒流源LED驱动电路

合集下载

LED驱动电源恒流电路方案详解

LED驱动电源恒流电路方案详解

LED驱动电源恒流电路方案详解LED驱动电源是一种将交流电转换成直流电,并能稳定地提供给LED 供电的设备。

恒流电路是其中一种常见的驱动方案,其主要功能是通过控制电流大小来保证LED的工作电流始终保持在一定范围内,从而实现LED 的稳定工作。

一、恒流电路的原理恒流电路的原理是通过电流控制器(current controller)来控制供电电流。

当LED的电流变化时,电流控制器会尽量保持输出电流不变,从而保证LED的光亮度稳定。

通常情况下,电流控制器的工作原理可以分为两种方式:线性驱动和开关驱动。

线性驱动方式:电流控制器通过调节电源电压和输出电阻来控制电流大小。

当LED电压波动时,电流控制器会自动调节电源电压,使得输出电流恒定。

这种方式的优点是简单可靠,成本较低,但效率较低,产生的功耗较大。

开关驱动方式:电流控制器通过开关元件(如晶体管、MOS管等)控制电流。

当LED电压波动时,电流控制器通过调节开关元件的导通时间来控制电流大小。

这种方式的优点是效率高,灵活可控,但需要较复杂的控制电路和开关元件。

二、恒流电路的主要组成部分1.整流桥:负责将交流电转换为直流电,并提供给后续的电路进行处理。

2.滤波电容:用于减小输出直流电的波动,使得输出电流更加稳定。

3.电流控制器:根据LED的工作电流要求,通过调节电源电压或开关元件导通时间来控制输出电流及保持其稳定。

4.电阻调节器:通过调节电阻的大小来调整电流控制器的工作点,实现输出电流的精确调节。

三、恒流电路的设计要点1.选择合适的电流控制器:根据LED的工作电流要求和驱动电压范围选择合适的电流控制器。

常用的电流控制器有线性调节型和开关型两种,可以根据具体需求进行选择。

2.设计适当的电阻调节器:电阻调节器的设计应符合LED的工作电流要求,同时要注意电阻的耗散功率不能过大,以免影响电路的稳定性和寿命。

3.选择合适的整流桥和滤波电容:整流桥和滤波电容的选择应根据驱动电流和电压波动范围来确定,以确保输出电流的稳定性和纹波的较小。

线性恒流的LED驱动原理

线性恒流的LED驱动原理

线性恒流的LED驱动电路原理LED是冷光源,工作电压低、光效高,被认为是21世纪照明的新光源。

然而,目前LED照明设备投有得到普及应用的关键问题有两个,一是价格偏高;二是控制电路不稳定导致LED 寿命大大降低。

据统计,目前LED白光照明灯具出现的失效故障,70%左右是电源问题,20%左右是线路和结构问题,只有不到10%是LED单管的本身质量问题,所以电源管理方案的选择对于节能而言也举足轻重,这就要求在驱动电路设计中选择最合适的AC-DC驱动器。

因此可靠、低成本的控制电路是LED照明推广普及的前提。

由LED的电学特性可知,LED的平均正向电流随着正向电压的增大呈现大幅度的线性增长,LED在正向导通后其正向电压的细小变动将引起LED电流的很大变化,且电流对LED 结温影响很大,过大的电流很容易导致LED灯珠结温升高而损坏。

此外,由LED的光学特性可知随着正向电流的增加,LED光通量随之增大,即亮度增加。

因此为了保持LED发光亮度的恒定,就要保证LED正向电流的稳定。

因此设计合理的驱动电源对于LED照明灯具就显得十分重要。

本文提出了一种LED线性恒流驱动电路,该电路具有成本低、结构简单、效率高、体积小等特点,很适合做室内照明LED灯具(如LED日光灯)的驱动电源。

1LED线性恒流驱动电路LED灯在使用时需要多颗灯珠串联或者并联起来才能工作,采用并联方式驱动多只LED虽然所需的电压较低,但由于每只LED的正向压降不同,使得每只LED的亮度不同,除非采用单独的调节的方式来保证每只LED有相同的亮度。

所以并联方式要保证亮度均匀一致,实现起来比较复杂。

而采用串联方式能够保证流过每只LED的电流相同,亮度一致,是目前常用的结构。

当采用串联型的驱动方式时,如果其中一个或几个LED发生故障而断路(短路对电路影响较小可忽略),会使电路发生断路而不能正常工作。

为了避免此缺陷,可在每个LED两端反向并联一个稳压管(如图1所示),当某个LED灯珠发生断路时,其并联的稳压管投人工作,保证了串联灯珠电流不变。

LED日光灯恒流源电路图

LED日光灯恒流源电路图

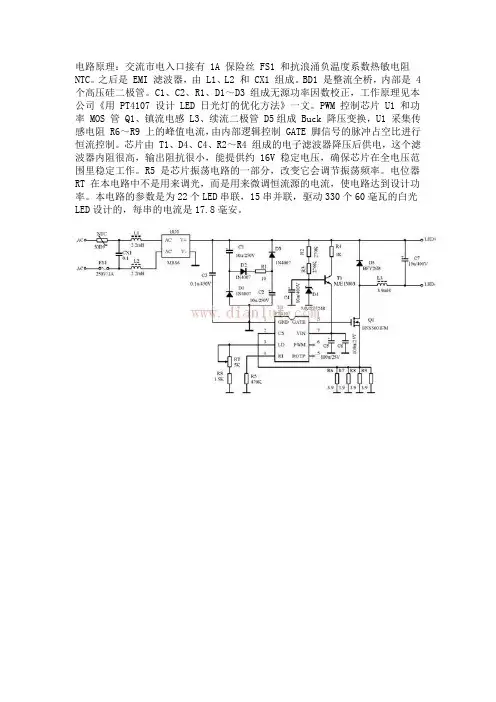

电路原理:交流市电入口接有 1A 保险丝 FS1 和抗浪涌负温度系数热敏电阻NTC。

之后是 EMI 滤波器,由 L1、L2 和 CX1 组成。

BD1 是整流全桥,内部是 4 个高压硅二极管。

C1、C2、R1、D1~D3 组成无源功率因数校正,工作原理见本公司《用 PT4107 设计 LED 日光灯的优化方法》一文。

PWM 控制芯片 U1 和功率 MOS 管 Q1、镇流电感 L3、续流二极管 D5组成 Buck 降压变换,U1 采集传感电阻 R6~R9 上的峰值电流,由内部逻辑控制 GATE 脚信号的脉冲占空比进行恒流控制。

芯片由 T1、D4、C4、R2~R4 组成的电子滤波器降压后供电,这个滤波器内阻很高,输出阻抗很小,能提供约 16V 稳定电压,确保芯片在全电压范围里稳定工作。

R5 是芯片振荡电路的一部分,改变它会调节振荡频率。

电位器RT 在本电路中不是用来调光,而是用来微调恒流源的电流,使电路达到设计功率。

本电路的参数是为22个LED串联,15串并联,驱动330个60毫瓦的白光LED设计的,每串的电流是17.8毫安。

一例简单的LED恒流电源电路

一例简单的LED恒流电源电路

一例简单的LED恒流电源电路
LED恒流电源电路
LED灯电源采用恒流驱动方式,输出电流是一定的,输出电压随负载变化而变化,在断开负载的情况下进行测量,所测电压数值为AC 220V整流后的310V直流电压。

查看全部内容
图1:LED恒流电源
上图中即为一个简单的LED恒流电源电路,采用阻容降压方案来实现,输出电流的大小只取决于电容C1的容值,根据电容对交流电流的容抗来达到输出恒定电流的目的,而输出电压的大小取决于负载,负载电阻越大,输出电压越高,负载开路时最大(DC 310V),反之输出电压越小。

大多数的LED灯都采用恒流驱动电源供电,LED发光二极管的伏
安特性不固定,当电压恒定,发光管温度升高时,其工作电流会明显加大,但亮度却不增加,只会造成LED温升更大,并加速光衰,很容易导致发光管损坏,所以LED电源大都采用恒流源驱动。

怎么区分LED电源是恒流源和恒压源,方法比较简单,只要查看电源上标注的输出电压即可,一般恒流源在输出电压一栏中标注了一个电压范围,比如(DC 125V~140V);而恒压源则标注的固定的电压值,比如DC 120V。

恒流源是严禁开路的,如果采用的测量方式有误,那么就很容易造成电源损坏,正确的方法是串入电流表带载测量输出电流。

一例led灯恒流电源电路图
一例led灯恒流电源电路图,led吸顶灯二种常见故障分析——LED吸顶灯最易出故障的地方,一是灯珠烧坏,二是驱动器无输出。

吸顶灯由多个小的LED灯珠串联而成,如果有灯珠烧坏,就会导致整个吸顶灯不亮。

灯带不用恒流电源供电的五大原因
在灯带的电源选择上,一般不会选用恒流电流,这是什么原因,为什么灯带不用恒流电源供电,与照明用的LED灯相比,灯带不用恒流电源供电有五大原因。

led驱动原理

led驱动原理

led驱动原理

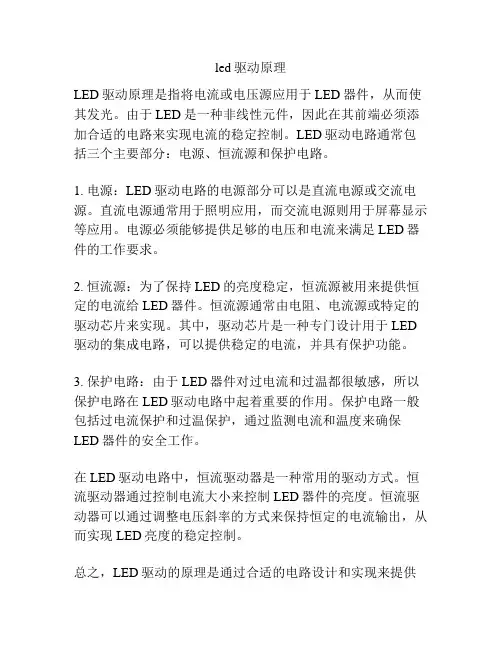

LED驱动原理是指将电流或电压源应用于LED器件,从而使其发光。

由于LED是一种非线性元件,因此在其前端必须添加合适的电路来实现电流的稳定控制。

LED驱动电路通常包括三个主要部分:电源、恒流源和保护电路。

1. 电源:LED驱动电路的电源部分可以是直流电源或交流电源。

直流电源通常用于照明应用,而交流电源则用于屏幕显示等应用。

电源必须能够提供足够的电压和电流来满足LED器件的工作要求。

2. 恒流源:为了保持LED的亮度稳定,恒流源被用来提供恒定的电流给LED器件。

恒流源通常由电阻、电流源或特定的驱动芯片来实现。

其中,驱动芯片是一种专门设计用于LED 驱动的集成电路,可以提供稳定的电流,并具有保护功能。

3. 保护电路:由于LED器件对过电流和过温都很敏感,所以保护电路在LED驱动电路中起着重要的作用。

保护电路一般包括过电流保护和过温保护,通过监测电流和温度来确保LED器件的安全工作。

在LED驱动电路中,恒流驱动器是一种常用的驱动方式。

恒流驱动器通过控制电流大小来控制LED器件的亮度。

恒流驱动器可以通过调整电压斜率的方式来保持恒定的电流输出,从而实现LED亮度的稳定控制。

总之,LED驱动的原理是通过合适的电路设计和实现来提供
恒定的电流和适当的电压给LED器件,以实现LED的正常工作和亮度控制。

同时,保护电路也起到关键的作用,确保LED器件的安全运行。

几种简单的恒流源电路5

几种简单的恒流源电路5

几种简单的恒流源电路恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源,也需要输入阻抗为无限大的恒流源,以下是几种单极性恒流电路:类型1:特征:使用运放,高精度输出电流:Iout=Vref/Rs类型2:特征:使用并联稳压器,简单且高精度输出电流:Iout=Vref/Rs检测电压:根据Vref不同(1.25V或2.5V)类型3:特征:使用晶体管,简单,低精度输出电流:Iout=Vbe/Rs检测电压:约0.6V类型4:特征:减少类型3的Vbe的温度变化,低、中等精度,低电压检测输出电流:Iout=Vref/Rs检测电压:约0.1V~0.6V类型5:特征:使用JE FT,超低噪声输出电流:由JE FT决定检测电压:与JE FT有关其中类型1为基本电路,工作时,输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等,如图5所示,图5注:Is=IB+Iout=Iout(1+1/hFE)其中1/hFE为误差若输出级使用晶体管则电流检测时会产生基极电流分量这一误差,当这种情况不允许时,可采用图6所示那样采用FE T管图6Is=Iout-IG类型2,这是使用运放与Vref(2.5V)一体化的并联稳压器电路,由于这种电路的Vref高达2.5V,所以电源利用范围较窄类型3,这是用晶体管代替运放的电路,由于使用晶体管的Vbe(约0.6V)替代Vref的电路,因此,Vbe的温度变化毫无改变地呈现在输出中,从而的不到期望的精度类型4,这是利用对管补偿Vbe随温度变化的电路,由于检测电压也低于0.1V左右,应此,电源利用范围很宽类型5,这是利用J-FE T的电路,改变Rgs 可使输出电流达到漏极饱和电流IDSS,由于噪声也很小,因此,在噪声成为问题时使用这种电路也有一定价值,在该电路中不接RGS,则电流值变成IDSS,这样,J-FE T接成二极管形式就变成了“恒流二极管”以上电路都是电流吸收型电路,但除了类型2以外,若改变Vref极性与使用的半导体元件,则可以变成电流吐出型电路。

led恒流源电路

led恒流源电路

led恒流源电路LED恒流源电路是一种常见的电路,被广泛应用于电路设计中。

它的主要作用是通过控制输出电流来保持LED灯的恒定亮度。

下面我们将分步骤阐述LED恒流源电路的工作原理。

1.恒流源电路的基本原理恒流源电路的基本原理是控制输出电流来实现恒定亮度的LED灯。

该电路通过在电源和LED之间加上一个电流限制器来达到这个目的。

电流限制器通常是由一个稳流器(如LM317)和几个电阻组成。

当电压增加时,稳流器将自动降低电阻值,从而将电流限制在稳定水平。

2.电路设计LED恒流源电路的设计需要考虑许多因素,如输入电压范围、输出电流、输出电压范围、LED灯数量和类型等。

下面是一些通用的电路参数:(1)输入电压范围: 7V -36VDC(2)输出电流范围: 20mA-1000mA(3)输出电压: 2V - 5V(4)LED数量: 1-10个(5)电路保护: 短路保护和过温保护3.电路实现LED恒流源电路可以由许多不同的元器件组成。

以下是一些必需的元器件和他们的特点:(1)电源: 可能是电池、太阳能板或交流电源。

电源的电压应足够高以保持输出电流的稳定性。

(2)稳流器: 常用的稳流器是LM317。

它可以在宽电压范围内提供固定的输出电流,并且可以根据需要进行调节。

(3)电阻器: 用于调节稳流器的输出电流和LED的亮度。

(4)电容器: 用于消除电源噪声和稳定输出电流。

(5)LED: 恒流源电路的核心部分。

LED的类型和数量应根据需要进行选择。

4.电路工作示意图电路示意图如下,其中R1为电阻、R2和变阻器VR1组成的分压器,IC1为稳压器。

在某些情况下,需要添加一个电容器C1来消除电源中的高频噪声。

5.电路测试与调试完成电路设计后,应进行测试和调试以验证其功能。

例如,可以使用万用表在不同的输入电压下测量输出电流,并根据需要进行电阻或稳流器的调整。

通过以上的步骤,您可以实现自己的LED恒流源电路,用来控制LED灯的亮度。

这对于LED灯的应用非常重要,可以在保持长时间亮度恒定的同时,延长LED灯的使用寿命。

led驱动 典型电路

led驱动 典型电路

led驱动典型电路
典型的LED驱动电路是使用恒流源或恒压源控制LED的电流和电压的,以下是一些常见的LED驱动电路:
1. 恒流源电路:这是最常见的LED驱动电路,通过控制电流源的输出电流来控制LED的亮度。

恒流源电路通常包括一个恒流源和一个电流限制电阻。

当LED的工作电压在一定范围内变化时,恒流源能够自动调整输出电流以保持恒定的亮度。

2. 恒压源电路:这种电路以恒定的电压驱动LED。

通常使用电流限制电阻来限制电流,以保持LED的亮度稳定。

恒压源电路适用于工作电流相对较高的LED。

3. PWM(脉宽调制)驱动电路:PWM驱动电路通过调制LED的驱动电流的占空比来控制亮度。

这种电路通常使用一个PWM控制器和一个功率放大器。

PWM信号的周期和占空比可根据需要调整,从而实现LED的亮度调节。

4. 高效驱动电路:这种电路通过使用转换器或升压技术来提高能效。

常见的高效驱动电路包括开关电源、升压转换器和Boost/Buck转换器等。

这些是一些常见的LED驱动电路,具体的电路设计会根据应用需求和LED参数进行调整。

线性恒流的LED驱动原理

线性恒流的LED驱动原理

线性恒流的LED驱动原理LED(Light Emitting Diode)作为一种目前被广泛应用于照明领域的照明源,其驱动原理对于实现高效和可靠的LED照明至关重要。

其中,线性恒流的LED驱动方案被认为是一种有效的方式。

本文将介绍线性恒流的LED驱动原理及其实现方式。

一、什么是线性恒流驱动线性恒流驱动是一种基于电流控制的LED驱动方式,它通过稳定的电流输出来保持LED的亮度恒定。

与常见的恒压驱动方式不同,线性恒流驱动不仅可提供稳定的亮度输出,还可以延长LED的使用寿命。

二、线性恒流驱动的原理在线性恒流驱动方案中,主要包括两个核心组成部分:恒流源和电流反馈控制电路。

接下来将分别介绍这两部分的工作原理。

1. 恒流源恒流源是线性恒流驱动的基础,它可以在一定范围内提供相对稳定的电流输出。

一种常见的恒流源电路是基于电压比较器和电流源的设计。

其工作原理如下:- 首先,将LED串联到恒流源电路中。

恒流源通过调节电压比较器的输入电压来控制电路中的电流输出。

- 其次,将恒流源的输出与LED串联,形成一个电流回路。

恒流源的输出电流会通过LED,从而实现对LED的驱动。

- 最后,电流反馈控制电路通过监测LED回路中的电流大小,并将其反馈给恒流源,以便调整恒流源的输出电流。

2. 电流反馈控制电路电流反馈控制电路用于监测LED回路中的电流,并将其反馈给恒流源,从而实现对电流的调节。

其工作原理如下:- 首先,电流反馈控制电路通过在LED回路中引入一个电阻,将电流转化为电压信号。

电阻一端与LED回路相连,另一端与反馈电路相连。

- 其次,反馈电路将电阻两端的电压信号转化为电流信号,并将其反馈给恒流源。

- 最后,恒流源接收到电流信号后,通过调节其输出电压,来保持LED回路中的电流恒定。

三、线性恒流驱动的实现方式线性恒流驱动可以通过不同的电路设计和元器件选择来实现。

下面将介绍两种常见的实现方式。

1. 基于运放的线性恒流驱动基于运放(Operational Amplifier,OP-AMP)的线性恒流驱动是一种简单且常见的实现方式。

最简单的恒流源电路

最简单的恒流源电路

最简单的恒流源电路一、恒流源电路简介恒流源电路是指能够输出恒定电流的电路,通常用于需要恒定电流供应的应用中。

恒流源电路在许多领域中都有广泛的应用,如LED驱动、电池充电器、电解电镀等。

二、基本的恒流源电路原理恒流源电路的基本原理是通过电流反馈控制的方式来实现恒定电流的输出。

以下是最简单的恒流源电路的原理图:电源正极 ----> 电阻 ----> NPN型晶体管 ----> 地||负载该电路由一个电阻和一个NPN型晶体管组成。

电阻通过电流反馈的方式感知到电流的变化,并将反馈信号送至晶体管的基极。

晶体管根据反馈信号调整自身的导通状态,从而实现恒定电流的输出。

三、恒流源电路的工作原理详解1.电源正极的电压通过电阻产生一个电流,这个电流就是我们想要输出的恒定电流。

2.电流经过电阻后,会产生一个电压降。

这个电压降会被晶体管的基极感知到。

3.当电流增大时,电阻产生的电压降也会增大,晶体管的基极电压也会增大。

4.基极电压的增大会使得晶体管的导通增强,从而使得电流减小,达到恒流源的稳定状态。

5.当电流减小时,电阻产生的电压降减小,基极电压也减小,晶体管的导通减弱,电流增大,同样达到稳定状态。

四、恒流源电路的设计与计算恒流源电路的设计需要根据具体的需求来确定电流的大小和电路元件的参数。

以下是一个简单的设计和计算示例:1. 确定恒定电流的大小根据应用需求确定所需的恒定电流值。

例如,假设我们需要一个恒定电流为1mA的恒流源电路。

2. 计算电阻的阻值根据所需的恒定电流和电源电压,计算电阻的阻值。

根据欧姆定律,电阻的阻值可以通过以下公式计算:R = V / I其中,R为电阻的阻值,V为电源电压,I为所需的恒定电流。

3. 选择合适的电阻阻值根据计算得到的电阻阻值,选择最接近的标准电阻阻值。

4. 选择合适的晶体管根据所需的电流和功率,选择合适的晶体管。

需要考虑晶体管的最大电流和功率容量,以确保电路的正常工作。

最简单的恒流源LED驱动电路

最简单的恒流源LED驱动电路

WMZD系列专门为LED照明做温度补偿的电阻,采用热敏电阻补偿法的LED恒流源,具有电路简洁,可靠性好,组合方便,经济实用,适用各种LED头灯,日光灯,路灯;车船灯,太阳能LED庭院灯;LED显示屏等对恒流的需求。

是专门针对LED照明出现的由于温度引起的LED PN结电压VF下降,即-2mV/℃,称为PN结的负温效应。

该特性在发光应用上是个致命的缺陷,直接影响到LED器件的发光效率、发光亮度、发光色度。

比如,常温25℃时LED最佳工作电流20mA,当环境温度升高到85℃时,PN结电压VF下降,工作电流急剧增加到35mA~37mA,此时电流的增加并不会产生亮度的增加,称为亮度饱和。

更为严重的是,温度的上升,引起光谱波长的偏移,造成色差。

如长时工作在此高温区还将引起器件老化,发光亮度逐步衰减。

同样,当环境温度下降至-40℃时,结电压VF上升,最佳工作电流将从20mA 减小到8mA~10mA,发光亮度也随电流的减少而降低,达不到应用场所所需的照度。

为了避免上述特性带来的不足,一般在LED灯的相关产品上,通常采用如下措施:1.将LED装在散热板上,或风机风冷降温。

2.LED采用恒流源的供电方式,不因LED随温度上升引起使回生电流增加,防止PN结恶性升温。

或这两种方法并用。

实践证明,这两种方法用于大功率LED灯(如广告背景灯、街灯)。

确实是行之有效的措施。

但当LED灯进入寻常百姓家就碰到如下问题了:散热板和风冷能否集成在一个普通灯头的空间内;采用集成电路或诸多元器件组成的恒流源电路,它的寿命不取于LED,而取决整个系统的某块“短板”;有没有吸引眼球的价格。

用热敏电阻补偿法来解决LED恒流源问题,既经济又实用。

我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联,互补成一个温度系数极小电阻型负载。

一旦工作电压确定后,串联回路中的电流,将不会随温度变化而变化,通俗地讲,当LED随温度升高电流增加时,热敏电阻也随温度升高电阻变大,阻止了回路电流上升,当LED随温度下降电流减小时,热敏电阻也随温度下降电阻变小,阻止了回路电流的减少,如匹配得当,当环境温度在-40℃-85℃X围内变化时,LED的最佳工作电流不会明显变化,见图1电流曲线Ⅱ。

diyled恒流驱动电路原理

diyled恒流驱动电路原理

diyled恒流驱动电路原理1.引言在L ED照明领域,恒流驱动电路是被广泛应用的一种电路设计方案。

本文将介绍d iy le d(恒流驱动电路)的原理及其工作方式。

2.什么是d iyled?d i yl ed是指一种能够实现恒定电流输出的L ED驱动电路。

该电路通过对LE D的电流进行精确控制,以保证其稳定工作。

在实际应用中,d i yl ed被广泛应用于L ED照明设备,如室内照明、广告招牌等。

3. di yled的工作原理d i yl ed的核心原理是通过反馈控制,不断调整输出电流以保持恒定。

下面详细介绍di yl ed的工作原理。

3.1反馈控制电路d i yl ed通常包含一个反馈控制电路,用于监测输出电流并调整其大小。

该控制电路包括一个比较器和一个参考电压源。

比较器将参考电压与输出电流进行比较,并输出一个控制信号。

3.2恒流源电路恒流源电路是di yl ed中实现恒流输出的关键组成部分。

该电路通过对输出电压进行调整,以保持输出电流的稳定性。

恒流源电路通常由一个放大器和一个电流感应器构成。

3.3反馈循环d i yl ed的反馈循环是保持输出恒流的重要环节。

具体而言,反馈控制电路中的比较器输出的控制信号经过放大器和电流感应器的作用后,反馈给恒流源电路,调整输出电流大小。

这个反馈循环的持续性保证了d i yl ed的恒流特性。

4. di yled的优势与应用d i yl ed作为恒流驱动电路,在L ED照明领域有许多优势和应用。

4.1优势-稳定性:d iy le d能够提供恒定的电流输出,使LE D工作更加稳定可靠。

-电源适应性:d iy le d能够适应不同的电源,保持输出恒流的同时,提供更高的稳定度。

-保护功能:di yl ed通常具有过流保护、过温保护等功能,确保LE D的安全运行。

-节能环保:di yl ed在稳定输出电流的同时,具有低功耗、高效率的特点,具有良好的节能环保效果。

4.2应用领域d i yl ed广泛应用于各种LE D照明设备中,如室内照明、广告招牌、汽车照明等。

自制LED恒流驱动电源,LNK304 LED driver

自制LED恒流驱动电源,LNK304 LED driver

自制LED恒流驱动电源,LNK304 LED driver自制LED恒流驱动电源,LNK304 LED driver关键字:LNK304,LED电源电路作者:孙安由于LED用作照明灯具有节能、长寿命等优点,现在LED照明非常火热。

由于LED需要的是低压直流电源.为了使用220V(或者110V)交流市电驱动LED。

需要使用电源转换电路。

普通常见的线性电源由于体积大、效率低等缺点,不适合用在这里,但是常用的开关电源需要设计变压器.设计制作过程比较复杂,不适合爱好者DIY。

下面介绍的这个LED驱动电源电路非常简单.并且全部使用市场上便于购买的器件,非常适合爱好者自己动手制作。

这个电源支持90V~265V的交流市电输入.输出恒流100mA.能够驱动4~5个串联的LED模组。

图1是本次制作的电路原理图.使用了内部集成了开关管的LNK304这款芯片.电路拓扑为buck-boost结构。

90V~265V交流市电经过D4整流、C5滤波后进人U1,U1内部有一个基准源,会在FB脚和S脚之间产生一个1.65V的基准电压.这个电压以及R12、R2和R4共同决定了输出的电流.具体的计算公式是:I=1.65x(R2+R1)/(R2xR4) 按照图中的取值.输出电流在100mA左右。

图中的C4是芯片滤波电容,C1滤除R4上的毛刺.C2为输出摅波电容。

为了防止没有接LED的时候输出电压太高.D2和D1构成限压电路。

空载时输出电压由D1的稳压值决定。

制作可以在洞洞板上完成。

其中R3是保险电阻.也可以用一只250W1A左右的保险丝代替。

C3和C10是电解电容,C4和C2是陶瓷电容.特别是C2不能用电解电容,代替,否则会发热比较严重。

D2和D5需要耐压500V以上的超快恢复二极管,可以代替的型号有HER107、MUR160等。

L1用直径10mm左右的工字电感。

制作完成的电路如图2所示(略)。

制作完成后可以接上发光二极管测试。

可以使用4~5个功率LED串联也可以使用五组(每组4~5个串联)普通的高亮度LED并联,每组电流约20mA。

三种常用的LED驱动电源电路图详解

三种常用的LED驱动电源电路图详解

三种常用的LED驱动电源电路图详解展开全文LED电源有很多种类,各类电源的质量、价格差异非常大,这也是影响产品质量及价格的重要因素之一。

LED驱动电源通常可以分为三大类,一是开关恒流源,二是线性IC电源,三是阻容降压电源。

1、开关恒流源采用变压器将高压变为低压,并进行整流滤波,以便输出稳定的低压直流电。

开关恒流源又分隔离式电源和非隔离式电源,隔离是指输出高低电压隔离,安全性非常高,所以对外壳绝缘性要求不高。

非隔离安全性稍差,但成本也相对低,传统节能灯就是采用非隔离电源,采用绝缘塑料外壳防护。

开关电源的安全性相对较高(一般是输出低压),性能稳定,缺点是电路复杂、价格较高。

开关电源技术成熟,性能稳定,是目前LED照明的主流电源。

图1:开关恒流隔离式日光灯管电源图2:开关恒流隔离电源原理图图3:开关恒流源电源图4:开关恒流非隔离电源原理图。

2、线性IC电源采用一个IC或多个IC来分配电压,电子元器件种类少,功率因数、电源效率非常高,不需要电解电容,寿命长,成本低。

缺点是输出高压非隔离,有频闪,要求外壳做好防触电隔离保护。

市面上宣称无(去)电解电容,超长寿命的,均是采用线性IC电源。

IC驱电源具有高可靠性,高效率低成本优势,是未来理想的LED驱动电源。

图5:线性IC电源图6:线性IC电源原理图3、阻容降压电源采用一个电容通过其充放电来提供驱动电流,电路简单,成本低,但性能差,稳定性差,在电网电压波动时及容易烧坏LED,同时输出高压非隔离,要求绝缘防护外壳。

功率因数低,寿命短,一般只适于经济型小功率产品(5W以内)。

功率高的产品,输出电流大,电容不能提供大电流,否则容易烧坏,另外国家对高功率灯具的功率因数有要求,即7W以上的功率因数要求大于0.7,但是阻容降压电源远远达不到(一般在0.2-0.3之间),所以高功率产品不宜采用阻容降压电源。

市场上,要求不高的低端型的产品,几乎全部是采用阻容降压电源,另外,一些高功率的便宜的低端产品,也是采用阻容降压电源。

低压恒流led驱动电路原理

低压恒流led驱动电路原理

低压恒流LED驱动电路是一种常用于LED照明应用的电路,其主要功能是为LED提供稳定的电流,以确保其正常工作和长寿命。

本文将详细介绍低压恒流LED驱动电路的原理。

1. 引言低压恒流LED驱动电路是一种特殊的电源电路,它能够根据LED 的特性,确保LED工作在恒定的电流下,使其亮度和颜色保持稳定,同时延长LED的使用寿命。

2. LED的基本特性LED(Light Emitting Diode)是一种半导体器件,具有发光的特性。

LED的工作电压一般在2V-4V之间,而其亮度则与电流成正比关系。

此外,LED对电压的变化非常敏感,稍微超过额定电压,就可能导致LED的损坏。

3. 低压恒流LED驱动电路的组成低压恒流LED驱动电路主要由恒流源、电流反馈控制回路和输出级组成。

3.1 恒流源恒流源是低压恒流LED驱动电路的核心部分,其作用是提供稳定的电流给LED。

常用的恒流源包括电流源芯片、线性稳压器、开关稳压器等。

其中,线性稳压器是一种常见的恒流源,其工作原理是通过调节管脚上的电压来控制输出电流。

3.2 电流反馈控制回路电流反馈控制回路用于检测LED的电流,并将检测到的电流信号反馈给恒流源,以实现恒流输出。

通常,电流反馈控制回路由电流采样电阻和运算放大器组成。

电流采样电阻通过串联在LED电路中,将LED的电流转换为电压信号,然后该信号经过运算放大器放大后反馈给恒流源进行调整。

3.3 输出级输出级是将恒流源输出的电流转换为适合LED工作的电压的部分。

输出级通常由电容、电感和驱动晶体管等元件组成。

其中,电容和电感用于实现对输出电压的滤波和稳定,而驱动晶体管则用于开关控制,使得输出电流能够流过LED。

4. 工作原理低压恒流LED驱动电路的工作原理如下:当输入电源接通时,恒流源开始工作,根据电流反馈控制回路中的反馈信号,调节输出电流的大小。

电流反馈控制回路通过对电流采样电阻上的电压进行采样,然后将采样到的电压信号放大后反馈给恒流源,以实现对输出电流的精确控制。

三极管 恒流源 led

三极管 恒流源 led

三极管恒流源 led
在电子电路设计中,三极管(双极型或场效应型)被用作恒流源,用于驱动 LED(发光二极管)。

恒流源电路设计:
1. NPN 三极管恒流源:
+Vcc
|
R1
|
|
O----- LED Anode
|
|
LED Cathode
|
--- Ground
|
-
-
NPN 三极管的集电极连接到电源 +Vcc,发射极连接到电流限制电阻 R1。

LED 的正极(Anode)连接到 R1-LED接点,负极(Cathode)连接到地。

当电流通过 R1 时,它限制了 LED 的电流,从而保持了 LED 的恒定亮度。

2. PNP 三极管恒流源:
Ground
|
R1
|
|
LED Anode
|
|
PNP O
| |
| |
+Vcc
PNP 三极管的发射极连接到电源 +Vcc,基极连接到电流限制电阻 R1。

LED 的正极(Anode)连接到 R1-LED接点,负极连接到地。

电流通过 R1 时,限制了 LED 的电流,从而保持了 LED 的恒定亮度。

恒流源工作原理:
恒流源通过控制三极管的工作点,保持电流通过 LED 或其他负载的稳定性。

当负载电阻变化时,恒流源调整电压以保持恒定的电流流过负载。

恒流源的设计取决于电流源的稳定性和电路要求。

请注意,电路中使用的具体元件值和三极管的型号可能会根据设计要求而有所不同。

此外,场效应型三极管(FET)也可以用于构建恒流源,但电路结构会有所不同。

最简单的恒流源LED驱动电路

最简单的恒流源LED驱动电路

WMZD系列专门为LED照明做温度补偿的电阻,采用热敏电阻补偿法的LED恒流源,具有电路简洁,可靠性好,组合方便,经济实用,适用各种LED头灯,日光灯,路灯;车船灯,太阳能LED庭院灯;LED显示屏等对恒流的需求。

就是专门针对LED 照明出现的由于温度引起的LED PN结电压VF下降,即-2mV/℃,称为PN结的负温效应。

该特性在发光应用上就是个致命的缺陷,直接影响到LED器件的发光效率、发光亮度、发光色度。

比如,常温25℃时LED最佳工作电流20mA,当环境温度升高到85℃时,PN结电压VF下降,工作电流急剧增加到35mA~37mA,此时电流的增加并不会产生亮度的增加,称为亮度饱与。

更为严重的就是,温度的上升,引起光谱波长的偏移,造成色差。

如长时工作在此高温区还将引起器件老化,发光亮度逐步衰减。

同样,当环境温度下降至-40℃时,结电压VF上升,最佳工作电流将从20mA减小到8mA~10mA,发光亮度也随电流的减少而降低,达不到应用场所所需的照度。

为了避免上述特性带来的不足,一般在LED灯的相关产品上,通常采用如下措施:1、将LED装在散热板上,或风机风冷降温。

2、LED采用恒流源的供电方式,不因LED随温度上升引起使回生电流增加,防止PN结恶性升温。

或这两种方法并用。

实践证明,这两种方法用于大功率LED灯(如广告背景灯、街灯)。

确实就是行之有效的措施。

但当LED灯进入寻常百姓家就碰到如下问题了:散热板与风冷能否集成在一个普通灯头的空间内;采用集成电路或诸多元器件组成的恒流源电路,它的寿命不取于LED,而取决整个系统的某块“短板”;有没有吸引眼球的价格。

用热敏电阻补偿法来解决LED恒流源问题,既经济又实用。

我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联,互补成一个温度系数极小电阻型负载。

一旦工作电压确定后,串联回路中的电流,将不会随温度变化而变化,通俗地讲,当LED随温度升高电流增加时,热敏电阻也随温度升高电阻变大,阻止了回路电流上升,当LED随温度下降电流减小时,热敏电阻也随温度下降电阻变小,阻止了回路电流的减少,如匹配得当,当环境温度在-40℃-85℃范围内变化时,LED的最佳工作电流不会明显变化,见图1电流曲线Ⅱ。

简易LED照明驱动电路(电容式)

简易LED照明驱动电路(电容式)

简易的LED照明驱动电路设计上传者:dolphin浏览次数:248分享到:开心网人人网新浪微博EEPW微博采用LED照明,首先需要考虑的是其亮度、成本以及寿命。

由于影响LED寿命的主要原因是其频繁启动瞬间的电流冲击,外界的各种浪涌脉冲,以及正常工作时的电流限制等,笔者在本文介绍的电路综合了这些因素,从电路设计上尽量避免大电流对LED照明灯具的冲击,并将其工作电流稳定在某一范围内,解决了目前LED照明灯具的亮度衰减问题,从而有效地延长其使用寿命。

LED均采用直流驱动,因此在市电与LED之间需要加一个电源适配器即LED 驱动电源。

它的功能是把交流市电转换成适合LED的直流电。

通常驱动LED 采用专用恒流源或者驱动芯片,容易受体积和成本等因素的限制,最经济实用的方法就是采用电容降压式电源。

用它驱动小功率LED,具有不怕负载短路、电路简单等优点,而且一个电路能驱动1~70个小功率LED(但是,这种电源电路启动时的电流冲击,尤其是频繁启动,会给LED造成破坏。

当然,采取适当的保护便可避免这种冲击)。

电容降压式电源的典型电路如图1所示,C1为降压电容器(采用金属化聚丙烯电容),R1为C1提供放电回路。

电容C1为整个电路提供恒定的工作电流。

电容C2为电解电容,其耐压值取决于所串联的LED的个数(约为其总电压的1.5倍以上),它的主要作用是抑制通电瞬间引起的电压突变,从而降低电压冲击对LED寿命的影响。

R4为电容C2的泄流电阻,其阻值应随着LED个数的增加适当增加。

需要注意的是,该电路必须根据负载的电流大小选取适当的电容,而不是依据负载的电压和功率,通常降压电容C1的容量C与负载电流Io的关系可近似认为:C=14.5Io,其中C的容量单位是uF,Io的单位是A。

限流电容必须采用无极性电容,而且电容的耐压值须在630V以上。

由于电容降压电源是一种非隔离式电源,在通电瞬间会产生很大的电流,也就是所谓的浪涌电流。

此外,由于外界环境的影响(如雷击) 电网系统会侵入各种浪涌信号,有些浪涌会导致LED的损坏。

最简单的恒流源电路

最简单的恒流源电路

最简单的恒流源电路
恒流源电路是一种重要的电路,可以在电子元器件的实际应用中扮演重要的角色。

在电路中,它可以有效地将输入电压转换为稳定的电流输出,并保持其恒定不变。

恒流源电路可以分为两种类型:固定电流源和可调节电流源。

固定电流源的输出电流不可调节,而可调节电流源的输出电流可以通过调节某些电路参数进行调节。

在固定电流源中,常用的电路是电阻微分电路。

电阻微分电路由两个电阻组成,其中一个电阻为负载电阻,另一个电阻为参考电阻。

通过外部输入电压作用于参考电阻,在参考电阻和负载电阻之间形成电压差,从而导致电流流过负载电阻。

因为电阻值是固定的,因此电流也是恒定的。

对于可调节电流源,一个常见的电路是基于二极管的电流源。

在这种电路中,一个二极管与一个电压源相连,电压源下面接一个负载电阻。

在电压源的作用下,二极管结成反向偏置,导致其漏极电流为一个恒定的值。

因此,负载电阻上的电流也是恒定的。

总的来说,恒流源电路可以应用于LED灯、电池充电器、电动工具等众多场合中,是电子应用中不可缺少的一部分。

在各种类型的电路中选择合适的可调节电流源或固定电流源是至关重要的,可以有效地实现电路的功能并提高其性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

WMZD系列专门为LED照明做温度补偿的电阻,采用热敏电阻补偿法的LED恒流源,具有电路简洁,可靠性好,组合方便,经济实用,适用各种LED头灯,日光灯,路灯;车船灯,太阳能LED庭院灯;LED显示屏等对恒流的需求。

是专门针对LED照明出现的由于温度引起的LED PN结电压VF下降,即-2mV/℃,称为PN结的负温效应。

该特性在发光应用上是个致命的缺陷,直接影响到LED器件的发光效率、发光亮度、发光色度。

比如,常温25℃时LED最佳工作电流20mA,当环境温度升高到85℃时,PN结电压VF下降,工作电流急剧增加到35mA~37mA,此时电流的增加并不会产生亮度的增加,称为亮度饱和。

更为严重的是,温度的上升,引起光谱波长的偏移,造成色差。

如长时工作在此高温区还将引起器件老化,发光亮度逐步衰减。

同样,当环境温度下降至-40℃时,结电压VF上升,最佳工作电流将从20mA减小到8mA~10mA,发光亮度也随电流的减少而降低,达不到应用场所所需的照度。

为了避免上述特性带来的不足,一般在LED灯的相关产品上,通常采用如下措施:1.将LED装在散热板上,或风机风冷降温。

2.LED采用恒流源的供电方式,不因LED随温度上升引起使回生电流增加,防止PN结恶性升温。

或这两种方法并用。

实践证明,这两种方法用于大功率LED灯(如广告背景灯、街灯)。

确实是行之有效的措施。

但当LED灯进入寻常百姓家就碰到如下问题了:散热板和风冷能否集成在一个普通灯头的空间内;采用集成电路或诸多元器件组成的恒流源电路,它的寿命不取于LED,而取决整个系统的某块“短板”;有没有吸引眼球的价格。

用热敏电阻补偿法来解决LED恒流源问题,既经济又实用。

我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联,互补成一个温度系数极小电阻型负载。

一旦工作电压确定后,串联回路中的电流,将不会随温度变化而变化,通俗地讲,当LED随温度升高电流增加时,热敏电阻也随温度升高电阻变大,阻止了回路电流上升,当LED随温度下降电流减小时,热敏电阻也随温度下降电阻变小,阻止了回路电流的减少,如匹配得当,当环境温度在-40℃-85℃范围内变化时,LED的最佳工作电流不会明显变化,见图1电流曲线Ⅱ。

2:应用:从图1可见,采用热敏电阻温度补偿方法与采用集成电路等元件组成的恒源相比,热敏电阻温度补偿法只用1个热敏电阻元件就可解决LED恒流源问题,其价格、体积、寿命等优势不言而喻。

我们采用的这种正温度热敏电阻WMZD,专为LED应用而研制的,其常用规格见表1,下面介绍一下该热敏电阻的应用特性。

20mA LED恒流源WMZD-5A20的应用我们可以用1只WMZD-5A20与5只LED(20mA)串联组成一个标准单元,它的LED恒流源电流20mA,工作电压U=3V+5×3.4V=20.0V。

3V是WMZD-A20电阻压降,3.4V是LED的正向导通电压(或2.8V~4.2V),它的恒流特性见图1中的电流曲线II。

3.产品外形图片应用电路与制作注:用热敏电阻解决LED因温度变化而不能恒流的方案,使用本方案交流、直流电源均可,本方案不能解决供电电压变化引起的LED电流变化,仅对电源电压比较恒定的情况下有效,电压波动范围不能超过10%。

如果电压波动超过10%应采取相应的稳压措施。

比如220Vac(200Vac~240Vac)(交流电源只需要整流,不需要滤波)直流电电源4.5Vdc(4.0~5.0Vdc),超过这个电压波动范围,要采用稳压措施。

与一般LED恒流源相比,该标准单元有不怕负载开路的优点,也不怕负载短路,当短接5个LED后,回路电流急剧上升,引起WMZD温升,WMZD阻值迅速增大,可有效阻止电流继续上升。

经过反复实验后发现,负载短路后,短路电流可由130 mA迅速下降到60 mA的稳定值,如在电源的允许范围内,不会损坏电源。

由多个5A20标准单元的串联组合,即可支持一定数量的LED,并获得相应的工作电压,比如用10个标准单元相串联的电路,可支持50个LED,灯,工作电压可接近200V。

Model型号恒流电流 单元工作电压 R25(Ω) 单元电路 规格 WMZD-45A1515mA 11.3V+V F X45 755 A:引线型 B:不包封贴片型 C:包封贴片型WMZD-5A2020mA 3V+V F X5 150 WMZD-45A2020mA 10V+V F X45 500 WMZD-5A3030mA 3V+V F X5 100 WMZD-A100100mA 0.65V+V F 6.5 WMZD-B100WMZD-C100WMZD-A300300mA 0.5V+V F 1.7WMZD-B300 WMZD-C300 也可以直接驱动一颗300mA 大功率LEDWMZD-A350350mA 0.5V+V F 1.4 两个WMZD-B350并联可以直接驱动一颗700mA 的大功率LEDWMZD-B350WMZD-C350 规格书资料下载点击下载WMZD 热敏电阻在LED 恒流源中的应用资料V F为LED20mA时的导通电压100mA LED恒流源WMZD-B100的应用1只WMZD-B100与5只并联的LED(20mA)串联可以组成一个标准单元,它的LED恒流电流为100 mA 工作电压U=0.65V+3.4V=4.05V,0.65V是WMZD-B100的电阻压降,3.4V是LED后,短路电流可由600 mA迅速下降280 mA稳定值。

如果要增添LED的数量,可用多个标准单元并联组合,如下图2个B100并联可以驱动10个20mA的LED 灯,如果要提高工作电压,可用多个标准单元的串联组合。

如下图2个单元串联,供电电压为一个单元的2倍依次类推。

WMZD-B100,WMZD-B300,WMZD-B350的扩展应用典型的电路连接方法见下图,用2只B100电阻并联扩展成200mALED恒流源,用于200mA的大功率LED 工作电压U=0.65V+VF。

3只B100并联可扩展成300mA恒流源,用于300mA的大功率LED,工作电压U=0.65V+VF,以此类推。

用2只B300电阻并联扩展成600mALED恒流源,用于600mA的大功率LED,工作电压U=0.50V+VF。

3只B300并联可扩展成900mA恒流源,用于900mA的大功率LED,工作电压U=0.50V+VF 以此类推。

WMZD的电流过补偿保护特性热敏电阻WMZD还具有电流过补偿特性,即热敏电阻的正温变化率大于发光管的负温效应成为过补偿,图3所示是一条随温度上升而减少的下陡曲线。

这一点与LED的另一典型特性是一致的,即允许电流在40℃后随温度上升相应减少,使LED的功耗控制在额定范围内,确保LED的最长寿命。

WMZD电流过补偿保护特性正好可以满足LED对电流的要求,这也是一般的LED恒流源不具备的。

过补偿保护应用在以下几处更显优势:1.全年或每天环境温差大,如室外照明的街灯、广告灯、车灯;2.低电压大电流LED灯(WMZD-B100具有低内阻、小压降);3.价高的大功率LED单个保护。

WMZD过补偿保护特性的典型应用电路接法见图4,与标准单元串联一个相同型号的WMZD热敏电阻,即可发挥过补偿作用,如果增加2个或3个WMZD热敏电阻会加深补偿作用,但如果实偿太深,常温下LED电流地低,会影响发光效率。

我们可以通过实验,选出保护功能与发光效率兼顾的最佳方案。

下图为,采用2R 和3R的电流温度对照图。

该电流特性正好满足了LED在40℃以上电流相应的减少,使LED的功耗在而定的范围内,确保最长寿命。

应用问答问1、用单元电路进行积木式组合时对电路的要求。

答:由N个单元电路串联后的工作电压之和,确定直流电源的输出电压,由N路单元电路的电流之和,确定直流电源的输出电流,如采用输入电压有较大变化的220V AC/DC转换的直流电源,请考虑稳压措施。

问2、WMZD单元电路中的LED数目能否增减,会影响恒流特性吗?答:型号WMZD-A20 WMZD指驱动型正温热敏点电阻,A指串联,20指20mA,这是最佳组合,如串联只或4只LED恒流曲线是一条下陡的曲线(过补偿曲线)完全可以应用;如串联6只或7只LED恒流曲线是一条上翘的曲线(欠补偿曲线),组合后进行检测,如在高温80℃时,回路电流不超过25mA LED的最大值仍然可以用,新组合单元的工作电压U=3V+V F XN工作电流20mA。

型号WMZD-B100 WMZD指驱动型正温热敏点电阻,B指并联,100指100mA,这是最佳组合,如并联3只或4只LED恒流曲线是一条下陡的曲线(过补偿曲线)完全可以应用;如并联6只或7只LED恒流曲线是一条上翘的曲线(欠补偿曲线),组合后进行试验检测,回路电流在高温80℃时还在额定值内仍然可用,新组合单元的工作电压这样确定,用可调式直流电源接入新组成的单元电路,将回路的电流调到最佳值(N个LED 电流值之和),对应的电压即工作电压U。

问3、采用标准直流电源24V、12V、9V、4.5V时如何组和应用答:原则上先考虑单元电路的串联个数,后选择LED的V F电压。

例1 12V电源:应采用3个WMZD-B100单元电路串联,单元电路典压为12V/3=4V,4V-0.65V(B100的压降)=3.35V,应选用3.3V或者3.4V的LED(该方也法适用于24V电源)。

例2 4.5V电源:应采用1个WMZD-B100单元电路串联,单元电路典压为4.5V-0.65V(B100的压降)=3.85V应选用3.8V或者3.9V的LED(该方法适也用于9V电源)。

问4、4.5V电源和V F=3.4V的LED有没有选择的余地?如何组合?答:应采用1个WMZD-B100单元电路,它的工作电压为3.4+0.65V(B100的压降)=4.05V,在串联上一个单独的WMZD-B100电阻,总电压为4.05+0.65V(B100的压降)=4.7V,完全可以接入4.5V标准电源,它的恒流曲线是一条下陡的曲线(过补偿曲线)完全可以应用。

(参见图3过补偿曲线)问5、组合后的LED灯如何测试它的效果?答:采用热敏电阻补偿法的LED恒流源,具有电路简洁,组合方便,适用于各种需求。

应用中的检测方法也很简单,只用一支电流表串在回路中,在常温20℃∽30℃时调好最佳工作电流(20mA或者30mA),并做好记录,在低温-40℃记下电流值,在高温80℃寄下电流值,三点温度对比一般电流误差值在10%以内,即为合格。

利用温度表、冰箱、暖风机或者电吹风就可以把制作好的LED灯性能进行检验,该应用组合变化无穷,可自我鉴定,相信你会把它应用的更好问6、如何在市电220V中直接使用WMZD热敏电阻对LED进行恒流控制?答:如果电网电压波动不超过7%,即可不使用稳压电路,超过7%就要进行稳压处理,成本将大大增加。
