Matlab图形中特殊字符的标注方法
14．MATLAB 中如何在绘图中显示希腊字母等特殊字符？_信号与系统实验教程（第二版）_[共2页]
![14．MATLAB 中如何在绘图中显示希腊字母等特殊字符？_信号与系统实验教程（第二版）_[共2页]](https://img.taocdn.com/s3/m/dfd61c813c1ec5da51e270b6.png)
·183· a (1)y (na −1)(t ) + a (2)y (na −2)(t ) +…+ a (na −1)y'(t ) + a (na )y (t ) = b (1)x (nb −1)(t ) + b (2)x (nb −2)(t ) +…+ b (nb −1)x'(t ) + b (nb )x (t )可见，H (s )分子中的系数向量是对应x 的系数向量b =[b (1),b (2),…,b (nb −1),b (nb )]，分母中的系数向量是对应y 的系数向量a =[a (1),a (2),…,a (na −1),a (na )]，两个系数向量均落脚到最后一个常数a (na )和b (nb )，即与y (t )和x (t )相对应的零阶导数的系数，从最后这个系数开始往前排；如果前面项的系数为0，就不用排在系数向量中了。
tf2zp 、dimpulse 、dstep 函数的定义适用表达式形如：11()(1)(2)(1)()()(1)(2)(1)m m n n Y z b z b z b m H z X z a z a z a n −−+++==+++…+…+ 相当于差分方程：a (1)y [k +n ]+a (2)y [k +(n −1)]+…+a (n +1)y [k ]=b (1)x [k +m ]+b (2)x [k +(m −1)]+…+b (m +1)x [k ] 可见，系数向量是落脚到H (z )的分子、分母中的最后一个常数a (n +1)和b (m +1)，然后再往前排的；如果前面项的系数为0，也不用排在系数向量中了。
tf 函数的情况分析如下：例如，H =tf([1−1];[1 1])和H =tf([1−1];[0 1 1])都指定的是下列系统的传递函数：[ (s −1)/(s+1) ]而H =tf({[1−1];[1 1 0]})则指定的是下列系统的传递函数：[ (s −1)/(s^2+s) ]可见，系数向量为[1]、[0,1]、[0,0,1]等都表示相同的系统，而系数向量为[1]、[1,0]、[1,0,0]等则表示不同的系统。
Matlab图形上附加各种文字数学符号
Matlab图形上附加各种文字数学符号Matlab图形中允许用TEX文件格式来显示字符。
使用\bf，\it，\rm表示黑体，斜体，正体字符，特别注意大括号{ }的用法。
实例：在存在的图形上写一段有黑体、有斜体、有整体的句子。
1、画图x=0:0.01:8;y=sin(x);plot(x,y)2、写字在图形框口用鼠标点击A（insert text）按钮，然后再需要加文字的地方点一下，输入下面字符。
This {\bfis a sin} {\itcurv e.} I {\itlike it} {\rmvery much.}y=x^{abcd}y=x_{abcd}\int_{x_0}^{x_n}3，直接在命令窗口输入t=['y1(\alpha)=sin(\alpha)',' y2(\theta)=\int_0^{2\pi} sin(\beta)']gtext(t);然后用鼠标选择放置地点即可。
有了上面这些内容的准备,再给大家介绍一个函数可以让大家如虎添翼.texlab el,举例:>> f='x^2'f =x^2>> texlab el(f,'litera l')ans ={x}^{2}然后就可以将{x}^{2}直接在图形窗口使用in serttext工具写入. 即为带上标的表达式. 更多实例使用helptexlab el部分如下:Exampl es:texlab el('sin(sqrt(x^2 + y^2))/sqrt(x^2 + y^2)')return s{sin}({sqrt}({x}^{2} + {y}^{2}))/{sqrt}({x}^{2} + {y}^{2})texlab el(['3*(1-x)^2*exp(-(x^2) - (y+1)^2) - 10*(x/5 - x^3 - y^5)*' ... 'exp(-x^2-y^2) - 1/3*exp(-(x+1)^2 - y^2)'])return s{3} ({1}-{x})^{2} {exp}(-({x}^{2}) - ({y}+{1})^{2}) -...- {1}/{3}{exp}(-({x}+{1})^{2} - {y}^{2})texlab el('lambda12^(3/2)/pi - pi*delta^(2/3)')return s{\lambda_{12}}^{{3}/{2}}/{\pi} - {\pi} {\delta}^{{2}/{3}}texlab el('lambda12^(3/2)/pi - pi*delta^(2/3)','litera l')return s{lambda12}^{{3}/{2}}/{pi} - {pi} {delta}^{{2}/{3}}还可以用te ximag e这个函数（需要下载te ximag e.m这个文件），前面介绍过这个。
matlab图中特殊符号的输入

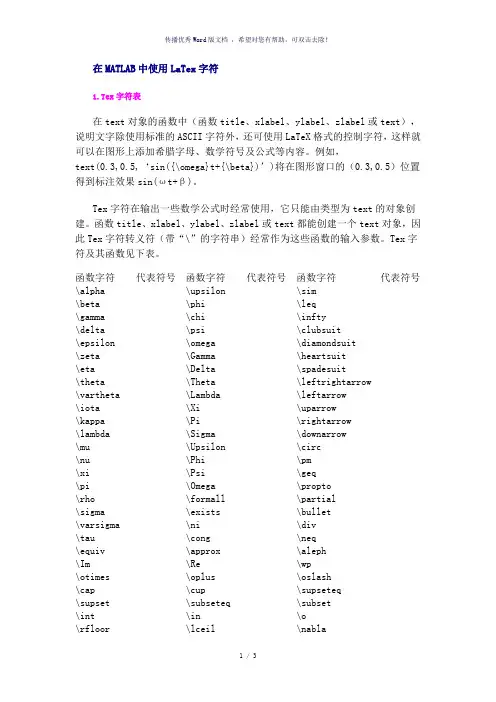

在MATLAB中使用LaTex字符1.Tex字符表在text对象的函数中（函数title、xlabel、ylabel、zlabel或text），说明文字除使用标准的ASCII字符外，还可使用LaTeX格式的控制字符，这样就可以在图形上添加希腊字母、数学符号及公式等内容。
例如，text(0.3,0.5,‘sin({\omega}t+{\beta})’)将在图形窗口的（0.3,0.5）位置得到标注效果sin(ωt+β)。
Tex字符在输出一些数学公式时经常使用，它只能由类型为text的对象创建。
函数title、xlabel、ylabel、zlabel或text都能创建一个text对象，因此Tex字符转义符（带“\”的字符串）经常作为这些函数的输入参数。
Tex字符及其函数见下表。
函数字符代表符号函数字符代表符号函数字符代表符号\alpha \upsilon \sim\beta \phi \leq\gamma \chi \infty\delta \psi \clubsuit\epsilon \omega \diamondsuit\zeta \Gamma \heartsuit\eta \Delta \spadesuit\theta \Theta \leftrightarrow\vartheta \Lambda \leftarrow\iota \Xi \uparrow\kappa \Pi \rightarrow\lambda \Sigma \downarrow\mu \Upsilon \circ\nu \Phi \pm\xi \Psi \geq\pi \Omega \propto\rho \formall \partial\sigma \exists \bullet\varsigma \ni \div\tau \cong \neq\equiv \approx \aleph\Im \Re \wp\otimes \oplus \oslash\cap \cup \supseteq\supset \subseteq \subset\int \in \o\rfloor \lceil \nabla\lfloor \cdot \ldots\perp \neg \prime\wedge \times \0\rceil \surd \mid\vee \varpi \copyright\langle \rangle如果要输出希腊字母，可以使用texlabel函数将希腊字母的变量名转化为希腊字母的函数，供函数title、xlabel、ylabel、zlabel或text使用。
matlab中legend希腊字母的输入
matlab中legend希腊字母的输入（最新版）目录1.MATLAB 中 legend 的作用2.如何在 MATLAB 中输入希腊字母3.在 MATLAB 中使用 legend 的注意事项正文在 MATLAB 中，legend 函数的作用是用于创建图例，以便在绘制图形时，帮助用户区分不同线条或数据系列。
有时候，我们需要在图例中使用希腊字母，那么如何在 MATLAB 中输入希腊字母呢？首先，要了解 MATLAB 中的希腊字母是作为特殊字符处理的，它们在ASCII 码表中的位置是固定的。
例如，希腊字母 alpha 的 ASCII 码是975，beta 的 ASCII 码是 976，以此类推。
在 MATLAB 中，可以直接使用这些 ASCII 码来输入希腊字母。
为了方便输入，可以先在命令窗口中输入"希腊字母的 ASCII 码"，例如"alpha 975"，这样在输入时，只需输入数字 975，MATLAB 会自动将其转换为希腊字母 alpha。
在创建图例时，如果使用了希腊字母，还需要注意以下几点：1.在调用 legend 函数时，需要确保图例中使用的希腊字母与实际数据系列中的符号一致。
否则，图例将无法正确显示。
2.如果需要在图例中使用多个希腊字母，可以在 legend 函数中使用多个参数。
例如，"legend("alpha", "beta", "gamma")，这将在图例中显示三个希腊字母。
3.若要设置图例的样式，可以使用 legend 函数的选项。
例如，"legend("fontname", "times new roman", "fontsize", 12) 将设置图例字体为 Times New Roman，字号为 12。
MATLAB字体及特殊符号标示方法

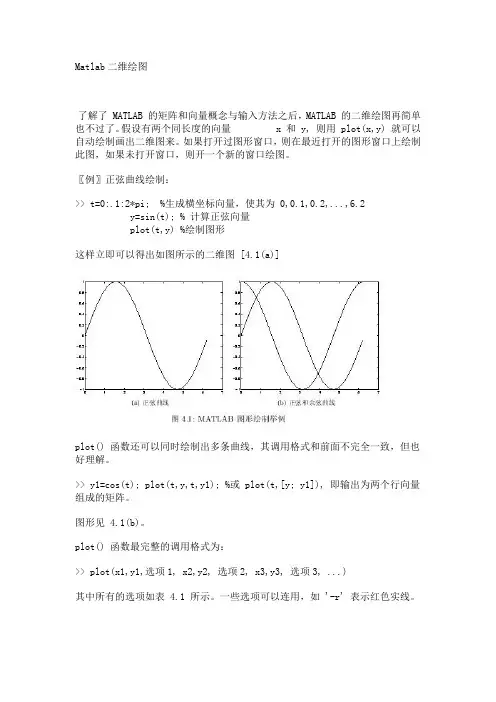

Matlab二维绘图了解了 MATLAB 的矩阵和向量概念与输入方法之后，MATLAB 的二维绘图再简单也不过了。
假设有两个同长度的向量 x 和 y, 则用 plot(x,y) 就可以自动绘制画出二维图来。
如果打开过图形窗口，则在最近打开的图形窗口上绘制此图，如果未打开窗口，则开一个新的窗口绘图。
〖例〗正弦曲线绘制：>> t=0:.1:2*pi; %生成横坐标向量，使其为 0,0.1,0.2,...,6.2y=sin(t); % 计算正弦向量plot(t,y) %绘制图形[4.1(a)]这样立即可以得出如图所示的二维图plot() 函数还可以同时绘制出多条曲线，其调用格式和前面不完全一致，但也好理解。
>> y1=cos(t); plot(t,y,t,y1); %或 plot(t,[y; y1]), 即输出为两个行向量组成的矩阵。
图形见 4.1(b)。
plot() 函数最完整的调用格式为：>> plot(x1,y1,选项1, x2,y2, 选项2, x3,y3, 选项3, ...)其中所有的选项如表 4.1 所示。
一些选项可以连用，如 '-r' 表示红色实线。
由 MATLAB 绘制的二维图形可以由下面的一些命令简单地修饰。
如>> grid % 加网格线>> xlabel('字符串') % 给横坐标轴加说明>> ylabel('字符串') % 给纵坐标轴加说明，%并自动旋转90度>> title('字符串') % 给整个图形加图题得出的图形如右图所示。
axis() 函数可以手动地设置 x,y坐标轴范围还可以使用 plotyy() 函数绘制具有两个纵坐标刻度的图形。
坐标系的分割在 MATLAB 图形绘制中是很有特色的，比较规则的分割方式是用 subplot() 函数定义的，其标准调用格式为subplot(n,m,k)其中，n 和 m 为将图形窗口分成的行数和列数，而 k 为相对的编号。

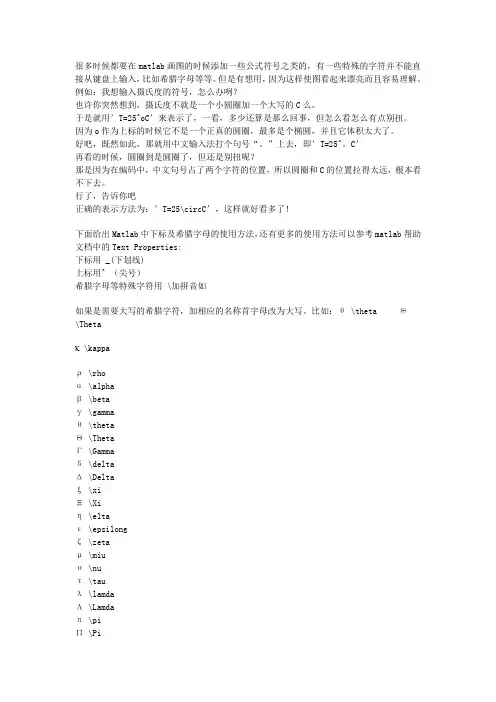

Matlab中上下标及希腊字母
很多时候都要在matlab画图的时候添加一些公式符号之类的，有一些特殊的字符并不能直接从键盘上输入，比如希腊字母等等。
但是有想用，因为这样使图看起来漂亮而且容易理解。
例如：我想输入摄氏度的符号，怎么办咧？也许你突然想到，摄氏度不就是一个小圆圈加一个大写的C么。
于是就用’T=25^oC’来表示了，一看，多少还算是那么回事，但怎么看怎么有点别扭。
因为o作为上标的时候它不是一个正真的圆圈，最多是个椭圆，并且它体积太大了。
好吧，既然如此，那就用中文输入法打个句号“。
”上去，即’T=25^。
C’再看的时候，圆圈到是圆圈了，但还是别扭呢？那是因为在编码中，中文句号占了两个字符的位置，所以圆圈和C的位置拉得太远，根本看不下去。
行了，告诉你吧正确的表示方法为：’T=25\circC’，这样就好看多了！下面给出Matlab中下标及希腊字母的使用方法，还有更多的使用方法可以参考matlab帮助文档中的Text Properties:下标用 _(下划线)上标用^ （尖号）希腊字母等特殊字符用 \加拼音如如果是需要大写的希腊字符，加相应的名称首字母改为大写。
比如：ζ\theta Θ\Theta κ \kappaρ \rhoα \alphaβ \betaγ \gammaζ \thetaΘ \ThetaГ \Gammaδ \deltaΔ \Deltaξ \xiΞ \Xiε \eltaε \epsilongδ \zetaμ \miuυ \nuη \tauλ \lamdaΛ \Lamdaπ \piΠ \Piζ \sigmaΣ \Sigmaθ \phiΦ \Phiψ \psiΨ \Psiχ \chiω \omegaΩ \Omega< \leq> \geq不等于 \neq<< \ll>> \gg正负 \pm左箭头 \leftarrow右箭头 \rightarrow上箭头 \uparrow上圆圈（度数） \circ例text(2,3,’\alpha_2^\beta’)注：可用{}把须放在一起的括起来MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度====================================================若要画出多条曲线，只需将座标对依次放入plot函数即可：plot(x, sin(x), x, cos(x));若要改变颜色，在座标对後面加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜色及图线型态（Line style），也是在座标对後面加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');====================================================小整理：plot绘图函数的叁数字元颜色字元图线型态y 黄色 . 点k 黑色 o 圆w 白色 x xb 蓝色 + +g 绿色 * *r 红色 - 实线c 亮青色 : 点线m 锰紫色 -. 点虚线-- 虚线====================================================图形完成後，我们可用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围：axis([0, 6, -1.2, 1.2]);此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显示格线我们可用subplot来同时画出数个小图形於同一个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。
matlab特殊字符
字符映射表C:\WINDOWS\system32\charmap.exeM文件里是可以输入希腊字母的，可以用软键盘输入，或者用字符映射表%SystemRoot%\system32\charmap.exe输入。
M文件里的特殊字符只能作为注释，不能作为变量，也可以作为比如disp('β'等命令的输出的内容。
在matlab的label,text，title里面经常要显示特殊字符，matlab的默认选项是支持tex语法的，利用tex的语法就可以实现特殊字符的显示，下面是一些常用语法,比如想要显示α，只需写上\alpha,注意这个斜线不能丢呀，希腊字母：----小写-------- ------大写------α \alpha Αβ \beta Βγ \gamma Γ \Gammaδ \delta Δ \Deltaε \epsilon Εζ \zeta Ζη \eta Ηθ \theta Θ \Thetaι \iota Ικ \kappa Κλ \lambda Λ \Lambdaμ \mu Μν \nu Νξ \xi Ξ \Xiο \o Οπ \pi Π \Piρ \rho Ρσ \sigma Σ \Sigmaτ \tau Τυ \upsilon Υ \Upsilonφ \phi Φ \Phiχ \chi Χψ \psi Ψ \Psiω \omega Ω \Omega----------------数学符号-----------------± \pm 上标 a^b× \times 下标 a_b÷ \div≥ \geq≤ \leq正负 \pm 左箭头 \leftarrow 右箭头 \rightarrow 上箭头 \uparrow 体会以下两例:figure, title('\zeta^{-t}sint';figure, title('x~{\chi}_{\alpha}^{2}(3';。
在MATLAB中输入特殊符号---方法集锦
Symbol
Character Sequence
α
\upsilon
β
\phi
γ
\chi
δ
\psi
ɛ
\omega
δ
\Gamma
ε
\Delta
Θ
\Theta
ϑ
\Lambda
ι
\Xi
κ
\Pi
λ
\Sigma
µ
\Upsilon
ν
\Phi
ξ
\Psi
π
\Omega
π
\forall
σ
\exists
ρ
\ni
τ
\cong
\surd
∨
\varpi
∠
\rangle
Symbol
Character Sequence
x
\0
√
\mid
ϖ
\copyright
∠
Symbol
∅ | ©
下标用 _(下划线) 希腊字母等特殊字符用 \加拼音 如 α \alpha β \beta γ \gamma ζ \theta Θ \Theta Г \Gamma δ \delta Δ \Delta ξ \xi Ξ \Xi ε \elta ε \epsilong δ \zeta
μ \miu υ \nu η \tau λ \lamda ∧ \Lamda π \pi ↕ \Pi ζ \sigma ↖ \Sigma θ \phi Φ \Phi ψ \psi Ψ \Psi χ \chi ω \ommiga Ω \Ommiga < \leq > \geq 不等于 \neq << \ll >> \gg 正负 \pm 左箭头 \leftarrow 右箭头 \rightarrow 上箭头 \uparrow 例 text(2,3,'\alpha_2^\beta') 注： 可用{}把须放在一起的括起来 Matlab 图形中允许用 TEX 文件格式来显示字符。使用\bf，\it，\rm 表示黑体， 斜体，正体字符，特别注意大括号{ }的用法。
matlab特殊字符
字符映射表C:\WINDOWS\system32\charmap.exeM文件里是可以输入希腊字母的，可以用软键盘输入，或者用字符映射表%SystemRoot%\system32\charmap.exe输入。
M文件里的特殊字符只能作为注释，不能作为变量，也可以作为比如disp('β'等命令的输出的内容。
在matlab的label,text，title里面经常要显示特殊字符，matlab的默认选项是支持tex语法的，利用tex的语法就可以实现特殊字符的显示，下面是一些常用语法,比如想要显示α，只需写上\alpha,注意这个斜线不能丢呀，希腊字母：----小写-------- ------大写------α \alpha Αβ \beta Βγ \gamma Γ \Gammaδ \delta Δ \Deltaε \epsilon Εζ \zeta Ζη \eta Ηθ \theta Θ \Thetaι \iota Ικ \kappa Κλ \lambda Λ \Lambdaμ \mu Μν \nu Νξ \xi Ξ \Xiο \o Οπ \pi Π \Piρ \rho Ρσ \sigma Σ \Sigmaτ \tau Τυ \upsilon Υ \Upsilonφ \phi Φ \Phiχ \chi Χψ \psi Ψ \Psiω \omega Ω \Omega----------------数学符号-----------------± \pm 上标 a^b× \times 下标 a_b÷ \div≥ \geq≤ \leq正负 \pm 左箭头 \leftarrow 右箭头 \rightarrow 上箭头 \uparrow 体会以下两例:figure, title('\zeta^{-t}sint';figure, title('x~{\chi}_{\alpha}^{2}(3';。
MATLAB的21种特殊符号的用法
MATLAB的21种特殊符号的用法本文所指的特殊符号是指除了字母、数字、运算符以外的符号，包括：=;(), []:.{}''""%@~.../\*!?..+。
我尽量先从常见的符号说起，非新手可以跳过前面的常见符号。
1.等号=赋值符号，不讲了，pass。
对于新手，注意等号=与关系运算符==的区别。
2.分号；分号用于语句末尾，表示禁止输出。
如果一条命令的末尾无分号，MATLAB会默认将语句的第一个返回值输出到命令行窗口。
注意，某些命令没有返回值，可以不加分号。
同时，创建数组时，分号用于分隔各个行向量。
另一方面，可以将多条语句写到同一行中，用分号将他们分隔开。
（下面会讲到，逗号也可以，但逗号会有输出）3.括号()括号用法很多，包括三种：运算优先级、函数参数、数组索引。
改变运算优先级，括号拥有最高的运算优先级。
将函数输入参数括起来。
对一维/二维/多维数组进行索引。
4.逗号，逗号用作分隔符，可以用来分隔数组下标、创建数组时分隔行元素（等同于空格）、分隔函数的多个输入/输出参数、同一行语句中分隔多个命令（显示输出）。
分隔数组下标，代码示例见第3节中对数组进行索引的部分。
创建数组时分隔行元素，此时等同于空格。
当函数有多个输入/输出参数时，使用逗号将各个参数之间分隔开来。
如果想在同一行中输入多个命令，可以用逗号分隔开来。
注意，逗号会显示输出。
上述语句，在同一行中，A,C的赋值以逗号结尾，所以会有输出；B以分号结尾，所以没有输出。
5.空格N/A空格作为分隔符，可以出现在变量与运算符之间，用于控制缩进，排版更美观。
空格在某些情况下，等价于逗号，具体场景包括：创建数组时分隔行元素；将函数的多个输出参数分隔开（不能用于分隔输入参数）。
6.方括号[]方括号可以用来构造数组、创建空数组、删除数组元素、数组的串联以及将函数的多个输出参数括起来。
当方括号出现在赋值符号"="右侧时，表示为一个数组，括号内是数组的所有元素。
matlab绘图特殊标注
Matlab 绘图特殊标注线形：－实线－. 点划线－－长虚线：短虚线符号颜色符号线形b 蓝 . 点c 青。
圈g 绿× ×标记k 黑－实线m 紫红* 星号r 红：点线w 白－. 点划线y 黄－－虚线上下标: ^{任意字符} _{任意字符}figure,title('\ite^{-t}sint'); %% \it表示斜体figure,title('x~{\chi}_{\alpha}^{2}(3)');Matlab中给图形添加希腊字母\alpha \beta \gamma \delta \epsilon \zeta \eta \theta \iota \kappa \lambda \mu \nu \xi \omicron \pi \rho \sigma \tau \upsilon \phi \chi \psi \omega大写小写英文注音国际音标注音中文注音1 Α α alpha a:lf 阿尔法2 Β βbeta bet 贝塔3 Γ γgamma ga:m 伽马4 Δ δdelta delt 德尔塔5 Ε εepsilon ep`silon 伊普西龙6 Ζ ζzeta zat 截塔7 Η ηeta eit 艾塔8 Θ θtheta θit 西塔9 Ι ιiota aiot 约塔10 Κ κ kappa kap 卡帕11 ∧λ lambda lambd 兰布达12 Μ μ mu mju 缪13 Ν ν nu nju 纽14 Ξ ξ xi ksi 克西15 Ο ο omicron omik`ron 奥密克戎16 ∏ π pi pai 派17 Ρ ρ rho rou 肉18 ∑ σ sigma`sigma 西格马19 Τ τ tau tau 套20 Υ υ upsilon jup`silon 宇普西龙21 Φφ phi fai 佛爱22 Χ χ chi phai 西23 Ψ ψ psi psai 普西24 Ω ω omega o`miga 欧米伽matlab中使用legend的时候，不让其显示边框:legend('boxoff')画线多条线line([x1;x2;...],[y1;y2;...]) %画线条[mag,phase,w]=bode(g0,'k-.',{0.01,1000}); 得到的mag为三维数组，可以用AA=mag(:,:,:)'求转置的方法得到其中的单列数据。
MATLAB字体及特殊符号标示方法
MATLAB字体及特殊符号标示方法〖例〗分形理论是一个很有趣的领域，在这里我们给出一个简单的例子。
任意选定一个二维平面上的初始点坐标(x0,y0),假设我们可以生成一个在[0,1]区间上均匀分布的随机数γi,那么根据其取值的大小，可以按下面的公式生成一个新的坐标点(x1,y1):从新坐标再根据随机数计算下一个点，如此类推。
可以将上面的算法编写出下面的MATLAB函数function[x,y]=frac_tree(x0,y0,v,N)x=[x0;zeros(N-1,1)];y=[y0;zeros(N-1,1)];fori=2:Nvv=v(i);ifvv<0.05,y(i)=0.5y(i-1);elseifvv<0.45,x(i)=0.42(x(i-1)-y(i-1));y(i)=0.2+0.42(x(i-1)+y(i-1));elseifvv<0.85,x(i)=0.42(x(i-1)+y(i-1));y(i)=0.2-0.42(x(i-1)-y(i-1));else,x(i)=0.1x(i-1);y(i)=0.1y(i-1)+0.2;endend调用此函数，我们可以由下面的MATLAB命令生成10,000个这样的点，并将这些点在MATLAB图形窗口中用点的形式表示出来，如图所示。
>>N=10000;v=rand(N,1);[x,y]=frac_tree(0,0,v,N);h=plot(x(1:10000),y(1:10000),''.''),给出下面的命令可以设置绘图点的大小：>>set(h,''MarkerSize'',4)对大的N值，计算量大，可以考虑采用MEXC格式改写MATLAB函数以加快速度。
命令“\it”表示其后面跟着的字母是斜体！命令“\rm”表示其后面跟着的字母是正常字体！。
matlab绘图注释命令
转matlab绘图注释命令编程，绘图，设置坐标轴，做出自己的坐标轴1. axis([xmin xmax ymin ymax])设置当前图形的坐标范围，分别为x轴的最小、最大值，y轴的最小最大值2. V=axis返回包含当前坐标范围的一个行向量3. axis auto将坐标轴刻度恢复为自动的默认设置4. axis manual冻结坐标轴刻度，此时如果hold被设定为on，那么后边的图形将使用与前面相同的坐标轴刻度范围5. axis tight将坐标范围设定为被绘制的数据范围6. axis fill这是坐标范围和屏幕的高宽比，使得坐标轴可以包含整个绘制的区域。
该选项只有在PlotBoxaApectRatio或DataAspectRatioMode被设置为‘manual’模式才有效7. axis ij将坐标轴设置为矩阵模式。
此时水平坐标轴从左到有取值，垂直坐标从上到下8. axis xy将坐标设置为笛卡尔模式。
此时水平坐标从左到右取值，垂直坐标从下到上取值9. axis equal设置屏幕高宽比，使得每个坐标轴的具有均匀的刻度间隔10. axis square将坐标轴设置为正方形11. axis normal将当前的坐标轴框恢复为全尺寸，并将单位刻度的所有限制取消12. axis vis3d冻结屏幕高宽比，使得一个三维对象的旋转不会改变坐标轴的刻度显示13. axis off关闭所有的坐标轴标签、刻度、背景14. axis on打开所有的坐标轴标签、刻度、背景本章主要内容：4.1 二维图形4.2 三维图形4.3 图形处理的基本技术4.4 图形处理的高级技术4.5 图形窗口4.1 二维图形二维图形的绘制是MATLAB图形处理的基础，在数值计算的过程中，用户可通过MATLAB函数将计算结果图形化，以实现对结果数据的深层次理解。
4.1.1 基本绘图指令绘制函数——plot函数函数能够将向量或者矩阵中的数据绘制在图形窗体中，并且可以指定不同的线型和色彩基本格式绘制一条曲线plot(xdata,ydata,’color_linestyle_marker’)绘制多条曲线plot(xdata1,ydata1,’clm1’,xdata2,ydata2,’clm2’,……)设置曲线线型、颜色以及标识的控制符Plot绘图相关命令4.1.2 二维特殊函数图4.2 三维图形4.2.1 基本绘图命令plot3、网图函数、着色图1.plot32.网图函数特殊的三维图形函数4.3 图形处理的基本技术图形控制、图形标注、图形保持、子图的绘制4.3.1图形控制1.坐标轴控制axis2.坐标轴缩放zoomZoom的控制符：当zoom处于on时，可通过鼠标进行图形缩放3. 图形的标注(1) 坐标轴标注：title为图形添加标题、xlablel,ylabel为坐标轴添加标注标注时指数或分母应放在大括号内{}(2)文本标注Text(x,y,’标注文本及控制字符串’)(3)交互文本标注gtext:用户可通过鼠标来选择文本输入点(4)图例标注legend4.图形保持与子图(1)图形保持Hold on 启动图形保持Hold off 关闭图形保持Hold 切换(2)子图Subplot(m,n,p)分割图形窗口成m*n个子绘图区，并从左至右编号注：对一个子图进行图形设置不影响其它子图4.4 图形处理的高级技术1. 颜色映像：默认状态为64*3的颜色矩阵，每个颜色映像均描述了64种颜色的RGB 属性。
