96电冰箱制冷系统结构与工作原理分析PPT课件
电冰箱的结构与部课件
干燥器和毛细管
• 干燥器 即使是很少一点点水，只要通过制冷系统而混入制冷剂回路，就 会造成毛细管出口冻结以致出口堵塞，是制冷剂不能循环。或者是灰尘或 是其他杂物混入制冷剂中，也同样会造成故障的发生。干燥器能防止这些 故障的发生。如图所示干燥器内部是普通的硅粒或分子筛（一种吸湿材料） 两端有过滤网，可以滤清尘埃。
压力调至3KG/CM2 ③ 打开乙炔瓶的本体阀 门，在压力表上确认残压压
力。 ④ 打开乙炔减压器的调
节阀将压力调至0.3 KG/CM2
⑤ 打开焊枪上乙炔阀门， 点燃后，再打开氧气阀门提 供氧气，调节火焰后开始操
作。
毛细管的切割方法
用剪刀剪住毛细管的割断部位，轻轻来回转动， 划出一圈刀痕，但不能划透，用双手拿住划痕的 两边轻轻来回扳动几下，毛细管即可断开，管口 不需要再加工，可直接使用。
冰箱的冷凝器是用于散热，它是将冰箱在制冷时产生的热释 放到周围的环境中。在目前的设计中，主要有两种设计方法， 一种是将它挂在冰箱的后部，这种方式在早期限较为常见， 另一种是藏匿在冰箱的两侧板内，这是一种较新的方式，它 的主要目的是美观和减少侧板的冷凝水。 当冰箱在制冷的 同时，冷凝器开始发热，当冰箱停机时，制冷停止，冷凝器 的温度也慢慢降低，最后温度一直降到比环境温度要低2~3 度。 在夏天的时候，可以在两侧面全部感觉到发热，不过 总还有一面的温度较高一些，在其它季节，可能有一面不发 热，这是由于热负荷小，冷凝器的面积相对要大，所以在另 一面的温度已经与环境温度相当。 检验冰箱好坏的最快方 法在开机后不久，是否能感觉到冷凝器发热，如果没有则此 冰箱可能不会制冷。 冰箱冷凝器的最高温度与环境温度相 比，一般要高10度左右。 由于冷凝器是将管道粘在侧板上， 在侧板的不同点位上温度有一定的差别。
电冰箱制冷系统原理与设计ppt课件
• 在不改变压差的情况下，提高入口制冷 剂的过冷度，可以提高制冷剂流量，并 且降低毛细管出口制冷剂的干度。
M ( P ) d L
毛细管的匹配
• 毛细管一般使用经验法进行选配 • 冷藏箱因为冷源设计温度高，故要求毛细管流量大。 • 冷冻箱因冷源设计温度低，毛细管流量小。 • 毛细管流量调整后，会造成系统的充液量需求发生变
化。
电冰箱能耗的
箱体漏热量 系统工况 压缩机效率 其它装置能耗
Ec Q /(COPth v IS ) Eaux
THANK YOU
SUCCESS
2019/6/3
• 回热
h4' h5 h1 h6
蒸发器的种类
• 在有限的空间内，使蒸发器的散热面积最大化。 • 热负荷大的区域相应蒸发器面积要加大。 • 蒸发器管道长度增加，相应充注量也要增加，冷凝器散热面
积也要增加。
蒸发器内的压力和温度变化
• 制冷剂液体在蒸发器管道内流 动的摩擦黏滞阻力会使制冷剂 的压力降低，同时造成蒸发温 度降低。
度维持不变。 液体的饱和温度会随压力升高。 常见物质：干冰（常温常压下直接升华）水
理论基础
理想气体状态方程
PV mRT
热传导
Q k T A x
对流
Q hAT
（1） （2） （3）
辐射
Qf T 4
（4）
5.67108W /(m2K 4 )
热交换器的换热
• 制冷剂以汽液两相的状态进入 蒸发器，然后液态制冷剂吸收 蒸发器外环境的热量进行蒸发 ，如果蒸发器内的管道压降可 以忽略，则蒸发温度维持不变 。当液态制冷剂完全蒸发完后 ，会继续吸收环境热量，形成 过热蒸汽。
电冰箱制冷系统结构与工作原理共26页
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿

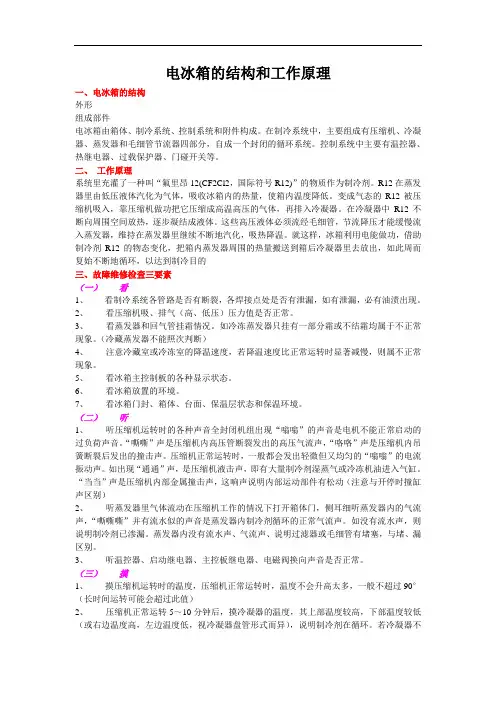

电冰箱的结构和工作原理
电冰箱的结构和工作原理一、电冰箱的结构外形组成部件电冰箱由箱体、制冷系统、控制系统和附件构成。
在制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管节流器四部分，自成一个封闭的循环系统。
控制系统中主要有温控器、热继电器、过载保护器、门碰开关等。
二、工作原理系统里充灌了一种叫“氟里昂12(CF2Cl2，国际符号R12)”的物质作为制冷剂。
R12在蒸发器里由低压液体汽化为气体，吸收冰箱内的热量，使箱内温度降低。
变成气态的R12被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。
在冷凝器中R12不断向周围空间放热，逐步凝结成液体。
这些高压液体必须流经毛细管，节流降压才能缓慢流入蒸发器，维持在蒸发器里继续不断地汽化，吸热降温。
就这样，冰箱利用电能做功，借助制冷剂R12的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的三、故障维修检查三要素（一）看1、看制冷系统各管路是否有断裂，各焊接点处是否有泄漏，如有泄漏，必有油渍出现。
2、看压缩机吸、排气（高、低压）压力值是否正常。
3、看蒸发器和回气管挂霜情况。
如冷冻蒸发器只挂有一部分霜或不结霜均属于不正常现象。
（冷藏蒸发器不能照次判断）4、注意冷藏室或冷冻室的降温速度，若降温速度比正常运转时显著减慢，则属不正常现象。
5、看冰箱主控制板的各种显示状态。
6、看冰箱放置的环境。
7、看冰箱门封、箱体、台面、保温层状态和保温环境。
（二）听1、听压缩机运转时的各种声音全封闭机组出现“嗡嗡”的声音是电机不能正常启动的过负荷声音。
“嘶嘶”声是压缩机内高压管断裂发出的高压气流声，“咯咯”声是压缩机内吊簧断裂后发出的撞击声。
压缩机正常运转时，一般都会发出轻微但又均匀的“嗡嗡”的电流振动声。
如出现“通通”声，是压缩机液击声，即有大量制冷剂湿蒸气或冷冻机油进入气缸。
“当当”声是压缩机内部金属撞击声，这响声说明内部运动部件有松动（注意与开停时撞缸声区别）2、听蒸发器里气体流动在压缩机工作的情况下打开箱体门，侧耳细听蒸发器内的气流声，“嘶嘶嘶”并有流水似的声音是蒸发器内制冷剂循环的正常气流声。

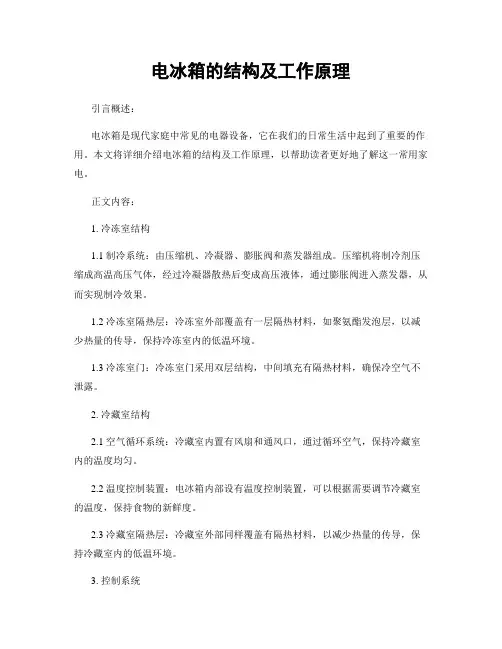

电冰箱的结构及工作原理
电冰箱的结构及工作原理引言概述：电冰箱是现代家庭中常见的电器设备，它在我们的日常生活中起到了重要的作用。
本文将详细介绍电冰箱的结构及工作原理，以帮助读者更好地了解这一常用家电。
正文内容：1. 冷冻室结构1.1 制冷系统：由压缩机、冷凝器、膨胀阀和蒸发器组成。
压缩机将制冷剂压缩成高温高压气体，经过冷凝器散热后变成高压液体，通过膨胀阀进入蒸发器，从而实现制冷效果。
1.2 冷冻室隔热层：冷冻室外部覆盖有一层隔热材料，如聚氨酯发泡层，以减少热量的传导，保持冷冻室内的低温环境。
1.3 冷冻室门：冷冻室门采用双层结构，中间填充有隔热材料，确保冷空气不泄露。
2. 冷藏室结构2.1 空气循环系统：冷藏室内置有风扇和通风口，通过循环空气，保持冷藏室内的温度均匀。
2.2 温度控制装置：电冰箱内部设有温度控制装置，可以根据需要调节冷藏室的温度，保持食物的新鲜度。
2.3 冷藏室隔热层：冷藏室外部同样覆盖有隔热材料，以减少热量的传导，保持冷藏室内的低温环境。
3. 控制系统3.1 温度传感器：电冰箱内部设有温度传感器，可以实时监测冷冻室和冷藏室的温度，并根据需要进行调节。
3.2 控制面板：电冰箱上方设有控制面板，通过按钮或旋钮可以设置温度、开关灯光等功能。
3.3 电路板：电冰箱的控制系统由电路板控制，它接收温度传感器的信号，并根据设定的温度要求控制制冷系统的运行。
4. 附加功能4.1 除菌功能：一些高级型电冰箱配备了除菌装置，可以杀灭冰箱内的细菌，保持食物的卫生。
4.2 自动化功能：现代电冰箱还具备自动化功能，如自动制冰、自动解冻等，提供更便捷的使用体验。
4.3 节能功能：电冰箱在设计上注重节能，采用高效压缩机和隔热材料，以降低能耗。
5. 工作原理5.1 利用制冷剂的物理性质：电冰箱的工作原理是基于制冷剂的物理性质，通过循环制冷剂的相变过程，将热量从冷冻室和冷藏室中吸收并排出，从而使室内温度降低。
5.2 热量的传导和对流：电冰箱通过隔热层减少热量的传导，同时通过空气循环系统促进热量的对流，实现室内温度的均匀分布。
《电冰箱制冷系统》课件
蒸发器
蒸发器是制冷系统的换 热器，负责吸收热量，
使温度降低。
电冰箱制冷系统的原理
压缩过程
压缩机吸入蒸发器中低压的制 冷剂气体，压缩后排出高压的
制冷剂气体。
冷凝过程
高压的制冷剂气体进入冷凝器 ，被冷却水或空气冷却成高压 液体。
膨胀过程
高压液体通过膨胀阀迅速降压 ，使制冷剂状态发生变化。
蒸发过程
制冷系统作用
制冷系统广泛应用于日常生活和 工业生产中，如电冰箱、空调、 冷库等，为人们提供舒适的生活 环境和保证产品的质量。
电冰箱制冷系统的组成
压缩机
压缩机是制冷系统的核 心部件，负责吸入和排 出制冷剂，为制冷剂循
环提供体，释放出热量。
膨胀阀
膨胀阀是控制制冷剂流 量的部件，使制冷剂从 高压状态迅速降低到低
能效等级
电冰箱制冷系统的能效等级通常分为 一级、二级、三级等，等级越高表示 能效越好，即制冷效率更高，耗电量 更少。
环保制冷剂
传统制冷剂
传统的电冰箱制冷剂采用氟利昂等有害物质，对大气层造成破坏，威胁人类健 康。
环保制冷剂
为了解决这一问题，现在越来越多的电冰箱采用环保制冷剂，如R600a等，这 些制冷剂对大气层无害，更加环保。
膨胀阀
01
02
03
04
膨胀阀的作用是将高压的液态 制冷剂减压，使其变为低温低 压的湿蒸汽，以便在蒸发器中
吸热。
膨胀阀通常安装在冷凝器和蒸 发器之间，由毛细管或阀门组
成。
膨胀阀的性能参数包括流量、 进出口压力差和温差等。
膨胀阀在制冷系统中起到节流 的作用，是控制制冷剂流量的
关键部件。
蒸发器
蒸发器的作用是将液态的制冷剂蒸发为气态，同时吸收 热量，从而达到制冷的效果。
电冰箱制冷系统结构与工作原理.共26页文档
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
电冰箱制冷系统结构与工作原理.
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
电冰箱制冷系统
02 电冰箱制冷系统部件
压缩机
压缩机是制冷系统的核心部件，通过 压缩制冷剂，将低温低压的制冷剂气 体压缩成高温高压的气体，为制冷循 环提供动力。
压缩机的性能参数包括排气量、功率、 能效比等，这些参数决定了电冰箱的 制冷能力和效率。
压缩机类型主要有活塞式、旋转式和 涡旋式等，根据电冰箱的型号和性能 要求选择合适的压缩机类型。
。
蒸发器的维护保养包括定期清 理和除霜，保持其良好的传热
效果和使用寿命。
03 电冰箱制冷系统的工作流 程
制冷剂循环
制冷剂在蒸发器中吸收热量， 由液态变为气态，然后经过压 缩机压缩成高温高压气体。
高温高压的制冷剂气体进入冷 凝器，通过散热风扇向外界环 境散热，制冷剂由气态变为液 态。
经过节流装置，制冷剂由高压 变为低压，再次进入蒸发器， 完成循环。
蒸发器
蒸发器是制冷系统的另一个关键 部分，它使液态制冷剂蒸发成气
态，吸收热量并降低温度。
制冷原理简介
制冷循环
制冷循环由四个主要过程组成，包括 压缩、冷凝、膨胀和蒸发。制冷剂在 封闭系统中循环，不断改变状态以吸 收和释放热量。
热力学原理
制冷系统的运行基于热力学原理，如 热传导、热对流和热辐射。通过这些 原理，制冷剂将热量从冰箱内部传递 到外部，从而实现冷却效果。
绝热材料可以有效减少冷量损失，提 高电冰箱的保温性能，进一步降低能 耗。
新型制冷技术介绍
01
02
03
变频技术
变频技术可以根据电冰箱 的实际需求调节压缩机转 速，实现精确控温，降低 能耗和噪音。
自然冷源利用技术
利用自然冷源如地下水、 空气等作为冷却介质，可 以减少对电力资源的依赖， 降低能耗。
电冰箱制冷系统结构与工作原理介绍
二、电冰箱的结构特点
15
㈠、压缩机的外形图： 压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图： 电冰箱背部
干燥过滤器
㈤、吹胀式主蒸发器的实际外形图：
吹胀式蒸发器一般由锌铝 复合板或印制复合板吹胀 而成,其传热性能好,管路 分布合理,一旦出现泄漏 不易修复,需要在外侧周 围重新布管 。 为了防止管路生锈，在摧 管道中除了有制冷剂外， 还有少量的冷冻油在其中 流动，如果管路有泄漏， 冷冻油也会流出，造成油 污，这是检漏的方法之一。
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。
㈢、毛细管的实际外形图：
图中又细又长的管子 为毛细管，其一端接 干燥过滤器，另一端 接蒸发器。管径为 0.5～1mm之间，长 度约为3mm。实际 使用中，通常需要使 毛细管中制冷剂保持 一定的过冷度，以避 免制冷剂提前汽化， 所以，交毛细管志温 度较低的吸气管焊接 在一起，长度为1m 左右，其余绕成环形。
毛细管 干燥过滤器
㈣、干燥过滤器的实际外形图：
为避免毛细管发生冰 堵、脏堵，在冷凝器 与毛细管之间焊接有 干燥过滤器 。干燥过
滤器易发生脏堵，正 常情况下干燥过滤器 两端没有温差，发生 脏堵时，会使制冷量 下降或根本不制冷， 干燥过滤器的两端有 明显的温差。一般每 次在打开制冷系统管 路后，都要更换新地 干燥过滤器。
双门间冷式电冰箱的制冷循环图：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单门电冰箱采用空气自然对流的降温方式，箱内温度不均匀，蒸发器易
结霜。
7
双门电冰箱的实物结构图：
早期的电冰箱
目前流行的电冰箱
双门直冷式电冰箱的制冷循环图：
冷冻室蒸发器
冷藏室蒸发器 冷冻室(-6oC～18oC)和冷藏室 (0oC～10oC)的蒸 发器直接吸收食 物和箱内周围空 气的热量，实现 制冷。这类电冰 箱冷冻和冷藏室 各有一个蒸发器。
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
†22
谢谢聆听
㈡、常见电冰箱外观示意图：
从外观上，电冰箱可分为单门电冰箱、双门电冰箱(常见)和多门电冰箱
单门电冰箱的实物结构图：
单门电冰箱从外形上看比较小巧，只有一个蒸发器，能存放少量食物。 它的蒸发器有内藏式和外露式两种。
单门电冰箱的实物结构图：
蒸发器 接水盘
温控器 电冰箱 箱门
钢板
果菜盒
冷凝器 压缩机
·学习就是为了达到一定目的而努力去干, 是为一个目标去 战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
电冰箱制冷系统和工作原理 电冰箱制冷部件结构特点
一、电冰箱的种类和工作原理
㈠、电冰箱制冷系统的结构原理：
⒈电冰箱由 箱体、制冷 系统、控制 系统三部分 组成。
毛细管
⒉电冰箱的制冷 系统主要包括蒸 发器、冷凝器、 毛细管、干燥过 滤器和压缩机
蒸发器 冷凝器
干燥过滤器 压缩机
电冰箱工作原理
⒈电冰箱的组成：电冰箱的制冷系统主要包括蒸 发器、冷凝器、毛细管、干燥过滤器和压缩机。
B
CD
225
W
U
产品代号:（家用电 冰箱为B）
用途分类代号： 冷藏箱为C，冷冻 箱为D，冷藏冷冻 箱为CD有霜电 冰箱不 表示，
无霜电 冰箱用 W表示。
改进设计 序号，用 大写英文 字母表示
㈣、电冰箱上的铭牌：
从电冰箱的铭牌上可获得许多信息，如制冷剂的种类及装入量、生产日期等. （目前，家用电冰箱的制冷剂多采用R12和R134a. R600a等）
†23
双门间冷式电冰箱的制冷循环图：
蒸发器
间冷式电冰箱：依靠 风扇强制吹风的方式 使冷气在电冰箱内循 环，从而达到制冷的 效果 。这种冰箱冷 冻室和冷藏室均不结 霜，故称无霜电冰箱。 箱内温度均匀性好， 冷冻室冷藏室温度通 过各自的温控器进行 调节。
风扇
风门
直冷式、间冷式电冰箱的制冷循环图：
间冷主 蒸发器 直冷蒸
二、电冰箱的结构特点
15
㈠、压缩机的外形图： 压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图： 电冰箱背部
发器
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
多门电冰箱的实物图：
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
㈢、电冰箱上的标示：
B表示家用电冰箱 表示四星级电冰箱
191表示电冰箱容积为191L C表示冷藏箱，D表示冷冻箱，
CD表示冷藏冷冻箱
此电冰箱上的标示表示本电冰箱为家用冷藏冷冻式191L四星级电冰箱
⒉电冰箱的工作原理： ⑴.制冷剂气体经压缩机压缩为高温高压的过热蒸 气，并经压缩机的排气管进入冷凝器，过热蒸气在 冷凝器中冷凝为高温中压的液体。 ⑵.高温中压的制冷剂液体经干燥过滤器过滤后进 入毛细管，经毛细管节流降压后由高温中压变为低 温低压。 ⑶.低温低压的制冷剂液体在蒸发器中大量吸收外 界热量而汽化为饱和蒸气，实现制冷，然后在吸气 管中变为低压蒸气，再被压缩机吸入维持循环 。
电冰箱星级规定
星级 符号
一星 * 二星 ** 高二星 ** 三星 *** 四星 ****
冷冻室温度(oC)
冷冻室储藏期
不高于-6（≤-6） 7天 不高于-12（≤-12） 1个月 不高于-15（≤-15） 1.8个月
低于-18（＜-18） 3个月 低于-24（＜-24） 6～8个月
电冰箱型号表示方法和含义
