干粉灭火系统
灭火系统的种类及选择
灭火系统的种类及选择灭火系统是指通过一系列设备、设施和方法来防止和控制火灾的系统。
在不同的环境和需求下，有多种不同类型的灭火系统可供选择。
本文将介绍几种常见的灭火系统种类，并探讨如何选择适合的灭火系统。
一、干粉灭火系统干粉灭火系统是一种多功能的灭火系统，适用于大部分常见的火灾。
它通过干粉剂的化学反应和物理作用来灭火。
这种灭火系统适用于多种火灾，如电气设备火灾、液体火灾和固体火灾。
干粉灭火系统操作简单，灵活性高，常用于建筑物、工厂、车辆等各种场所。
二、泡沫灭火系统泡沫灭火系统是通过将泡沫混合物喷洒到火灾源上，形成隔绝、冷却和灭火的屏障。
这种灭火系统适用于可燃液体和溶解气体的火情。
泡沫灭火系统广泛应用于油库、化工厂和液化气储罐等场所。
选择泡沫灭火系统时，需要考虑物质的可燃性、容量和储存方式等因素。
三、气体灭火系统气体灭火系统采用气体作为灭火剂，通过降低氧气浓度或抑制火焰的化学链反应来灭火。
常见的气体灭火系统包括二氧化碳灭火系统和惰性气体灭火系统。
气体灭火系统适用于电气设备房、计算机机房和珍贵物品储存室等场所。
选择气体灭火系统时，需要考虑目标区域的密封性和气体排放后对环境的影响。
四、水喷淋系统水喷淋系统是一种常见且经济有效的灭火系统，通过喷洒水雾或水流来冷却和扑灭火灾。
它适用于大部分非电气设备和固体可燃物的火灾。
水喷淋系统广泛应用于商业建筑、仓库和办公场所。
选择水喷淋系统时，需要考虑所需的水压、流量和系统的喷洒覆盖能力。
五、气体灭火系统气体灭火系统采用气体作为灭火剂，通过降低氧气浓度或抑制火焰的化学链反应来灭火。
常见的气体灭火系统包括二氧化碳灭火系统和惰性气体灭火系统。
气体灭火系统适用于电气设备房、计算机机房和珍贵物品储存室等场所。
选择气体灭火系统时，需要考虑目标区域的密封性和气体排放后对环境的影响。
在选择灭火系统时，应综合考虑以下因素：1. 环境和应用场所：不同的灭火系统适用于不同的场所和环境，如建筑物、工厂、船只等。
干粉灭火系统组件及设置要求

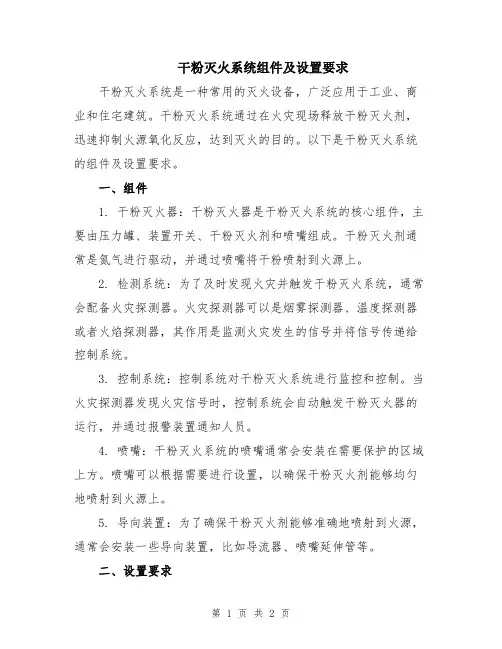

干粉灭火系统组件及设置要求干粉灭火系统是一种常用的灭火设备，广泛应用于工业、商业和住宅建筑。
干粉灭火系统通过在火灾现场释放干粉灭火剂，迅速抑制火源氧化反应，达到灭火的目的。
以下是干粉灭火系统的组件及设置要求。
一、组件1. 干粉灭火器：干粉灭火器是干粉灭火系统的核心组件，主要由压力罐、装置开关、干粉灭火剂和喷嘴组成。
干粉灭火剂通常是氮气进行驱动，并通过喷嘴将干粉喷射到火源上。
2. 检测系统：为了及时发现火灾并触发干粉灭火系统，通常会配备火灾探测器。
火灾探测器可以是烟雾探测器、温度探测器或者火焰探测器，其作用是监测火灾发生的信号并将信号传递给控制系统。
3. 控制系统：控制系统对干粉灭火系统进行监控和控制。
当火灾探测器发现火灾信号时，控制系统会自动触发干粉灭火器的运行，并通过报警装置通知人员。
4. 喷嘴：干粉灭火系统的喷嘴通常会安装在需要保护的区域上方。
喷嘴可以根据需要进行设置，以确保干粉灭火剂能够均匀地喷射到火源上。
5. 导向装置：为了确保干粉灭火剂能够准确地喷射到火源，通常会安装一些导向装置，比如导流器、喷嘴延伸管等。
二、设置要求1. 火灾探测器的安装：火灾探测器应根据建筑物的类型、结构和使用情况进行合理的布置。
通常应设置在易燃和易爆物贮存区、电气设备室、电梯井、机械设备室等容易发生火灾的区域。
2. 干粉灭火器的安装：干粉灭火器的数量和分布应根据建筑物的大小、形状和使用情况来确定。
需要考虑到覆盖面积、灭火时间和灭火能力等因素。
通常，干粉灭火器应设置在易燃物品储存区、机械设备室、电气设备室等重要区域。
3. 控制系统的设置：控制系统应设置在易于监控和操作的位置。
通常，控制系统设在场所的警卫室、控制室或者消防控制中心，以便及时接收火灾信号并触发干粉灭火系统。
4. 喷嘴的设置：喷嘴应根据场所的特点进行合理的设置。
喷嘴的位置和喷射角度应使干粉灭火剂能够尽快覆盖火源，并确保喷射范围广泛，以提高灭火效果。
5. 导向装置的设置：导向装置的设置应结合建筑物的结构和火灾特点进行考虑。
干粉灭火系统
常见故障与排除方法
故障三：喷嘴堵塞
原因：干粉灭火剂受潮或长期未使用导致喷嘴 堵塞
排除方法：使用专用工具清理喷嘴或更换喷嘴
常见故障与排除方法
故障四
系统误报警
原因
传感器故障、误触发等
排除方法
检查传感器是否正常工作，修复故障或重新设定报警 参数
05 干粉灭火系统的应用与案 例分析
应用场景与优势分析
移动式干粉灭火系统
可移动，主要用于扑灭固体物质火灾和液体或气体火灾。
悬挂式干粉灭火系统
安装在天花板或墙壁上，主要用于扑灭固体物质火灾。
按干粉灭火剂的种类分类
ABC型干粉灭火系统
用于扑灭固体物质火灾、液体或气体火灾以及 电气设备火灾。
D型干粉灭火系统
专用于扑灭电气设备火灾。
BC型干粉灭火系统
专门用于扑灭液体或气体火灾。
适用类型
干粉灭火系统适用于扑灭固体物质火灾、液体或气体火灾以及电气设备火灾等。
02 干粉灭火系统的组成
干粉储存装置
01
02
03
干粉储存容器
用于储存干粉灭火剂的容 器，通常采用不锈钢或碳 钢材料制成。
压力表
用于监测干粉储存容器内 的压力，确保系统正常工 作。
安全阀
用于释放容器内过高的压 力，保证系统安全。
01
日常维护
02
检查干粉储存容器、驱动气体瓶组等设备是否完好无损
检查管路和连接部位是否紧固、无泄漏
03
日常维护与保养
1
定期清理和检查启动装置、喷嘴等部件
2
对系统进行定期测试，确保功能正常
保养要求
3
日常维护与保养
01
根据制造商的推荐，定 期更换干粉灭火剂和驱 动气体
干粉灭火系统组件及设置要求
干粉灭火系统组件及设置要求干粉灭火系统是一种常见的灭火系统，常用于灭火器械库、变电所以及化工厂等场所。
本文将介绍干粉灭火系统的组件和设置要求。
一、干粉灭火系统组件1. 灭火器：干粉灭火器是干粉灭火系统的核心组件，常用的干粉灭火剂包括ABC干粉和BC干粉。
ABC干粉可用于灭木材、纸张、油脂及其他可燃液体等各种类型的火灾；BC干粉则适用于灭电器、液化气等火灾。
2. 储粉装置：干粉灭火系统需要一个储粉装置来存放足够量的干粉灭火剂，并在火灾发生时将其释放到火灾现场。
储粉装置通常由储粉罐和储粉管路组成，储粉罐通常是一个压力容器，内部装有干粉灭火剂，并通过压缩气体或氮气维持一定的压力。
3. 触发装置：触发装置是干粉灭火系统的控制装置，用于在火灾发生时自动或手动激活系统。
触发装置常见的有感温探测器、光电感烟探测器、手动报警按钮等。
当触发装置检测到火灾信号时，系统将自动释放干粉灭火剂。
4. 管路系统：管路系统是将干粉灭火剂从储粉装置运输到火灾现场的通道。
管路系统包括主管道、支管道和喷头等组件。
主管道负责将干粉灭火剂从储粉罐输送到火灾现场，支管道将干粉灭火剂分配到不同的喷头上，喷头则将干粉灭火剂喷洒到火灾源上。
5. 排放装置：排放装置是干粉灭火系统中的一个重要组件，控制干粉灭火剂的喷洒方式和范围。
常见的排放装置包括喷头、喷头盒、喷头管路等，可根据具体的灭火需求进行选择。
二、干粉灭火系统设置要求1. 环境要求：干粉灭火系统应设置在防尘、防潮、通风良好的场所，避免阳光直射和高温环境。
2. 系统容量：根据被保护区域的大小和火灾风险级别确定干粉灭火系统的容量。
通常情况下，干粉灭火系统的容量应能够在规定的时间内将干粉灭火剂喷洒到被保护区域，并有效控制火势。
3. 管道布置：干粉灭火系统的管道布置应合理，确保干粉灭火剂能够迅速、均匀地喷洒到火灾源上。
管道应尽量避免弯曲和死角，保证畅通。
4. 喷头选择：根据被保护区域的火灾风险和特殊环境，选择合适的喷头。

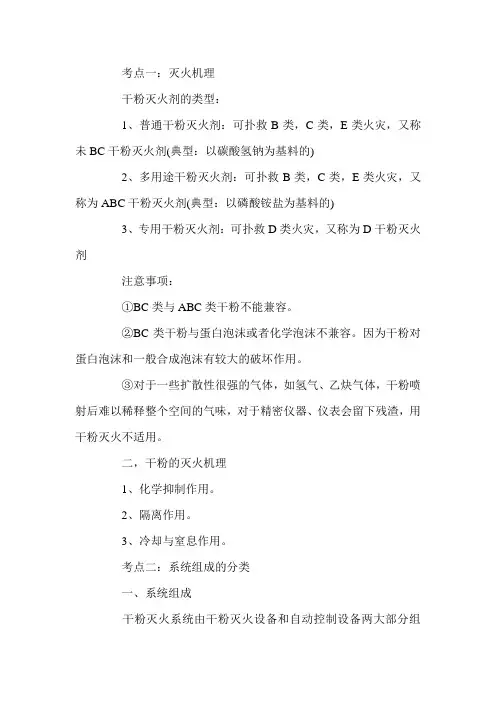

精讲：消防干粉灭火系统
考点一：灭火机理干粉灭火剂的类型：1、普通干粉灭火剂：可扑救B类，C类，E类火灾，又称未BC干粉灭火剂(典型：以碳酸氢钠为基料的)2、多用途干粉灭火剂：可扑救B类，C类，E类火灾，又称为ABC干粉灭火剂(典型：以磷酸铵盐为基料的)3、专用干粉灭火剂：可扑救D类火灾，又称为D干粉灭火剂注意事项：①BC类与ABC类干粉不能兼容。
②BC类干粉与蛋白泡沫或者化学泡沫不兼容。
因为干粉对蛋白泡沫和一般合成泡沫有较大的破坏作用。
③对于一些扩散性很强的气体，如氢气、乙炔气体，干粉喷射后难以稀释整个空间的气味，对于精密仪器、仪表会留下残渣，用干粉灭火不适用。
二，干粉的灭火机理1、化学抑制作用。
2、隔离作用。
3、冷却与窒息作用。
考点二：系统组成的分类一、系统组成干粉灭火系统由干粉灭火设备和自动控制设备两大部分组成。
前者由干粉储存容器、驱动气体瓶组、启动气体瓶组、减压阀、管道及喷嘴组成;后者由火灾探测器、信号反馈装置、报警控制器等组成。
二、系统分类1、按灭火方式分为全淹没干粉灭火系统和局部应用干粉灭火系统。
2、按设计情况分为设计型干粉灭火系统和预制型干粉灭火系统。
3、按保护对象分为组合分配系统和单元独立系统。
4、按驱动气体储存方式分为储气式干粉灭火系统、储压式干粉灭火系统和燃气式干粉灭火系统。
考点三：适用范围一、干粉灭火系统可用于扑救下列火灾1、灭火前可切断气源的气体火灾。
2、易燃、可燃液体和可熔化固体火灾。
3、可燃固体表面火灾4、带点设备火灾。
二、干粉灭火系统不得用于扑救下列物资的火灾1、硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂。
2、钾，钠，镁，鈦，铅等活泼金属及其氢化物。
考点四：工作原理干粉灭火系统启动方式可分为自动控制和手动控制。
一、自动控制方式只有当两种不同类型或两组同一类型的火灾探测器均检测出保护场所存在火灾时，才能发出启动灭火系统的指令。
当保护对象着火后，温度上升达到规定值，探测器发出火灾信号到控制器，然后由控制器打开相应报警设备(如声光及警铃)，当启动机构接收到控制器的启动信号后，将启动瓶打开，启动瓶内的氮气通过管道将高压驱动气体瓶组的瓶头阀打开，启动瓶内的氮气通过管道将高压驱动气体瓶组的瓶头阀打开，瓶中的高压驱动气体进入集气管，经过高压阀进入减压阀，减压至规定压力后，通过进气阀进入干粉储罐内，搅动观众干粉灭火剂，使罐中干粉灭火剂疏松形成便于流动的气粉混合物，当干粉罐内的压力上到规定压力数值时，定压动作机构开始动作，打开干粉罐出口球阀，干粉灭火剂则经过总阀门、选择阀、输粉管和喷嘴向着火对象，或者经喷枪射到着火对象的表面，进行灭火。
《干粉灭火系统》课件
干粉灭火系统适用于各种场合，特别是对于易燃物质和电气设备。
3 冷却作用
干粉灭火剂可以吸收热量，降低燃烧物的温度，从而扑灭火焰。
干粉灭火剂的种类
ABC型干粉灭火剂
ABC型干粉灭火剂适用于灭 除多种不同类型的火灾，包 括可燃物质、液体和电气设 备。
BC型干粉灭火剂
BC型干粉灭火剂专门用于扑 灭液体和电气设备引起的火 灾。
D型干粉灭火剂
D型干粉灭火剂用于扑灭金属 火灾，如锂、镁、铝等金属 引起的火灾。
干粉灭火系统的安装和维护
1
维护
2
定期检查干粉灭火系统的压力、瓶身
完整性和喷嘴状态，确保其正常运行。
3
安装
干粉灭火系统应根据建筑物的布局和 需求进行正确的安装，确保覆盖整个 区域。
检验与测试
定期进行系统检验和测试，以验证干 粉灭火系统的性能和有效性。
干粉灭火系统的应用
火灾中的应用
干粉灭火系统广泛用于灭 火车辆、建筑物、工业设 施等不同类型的火灾。
干粉பைடு நூலகம்火系统
欢迎来到我们的《干粉灭火系统》PPT课件！在这个课件中，我们将向您介 绍干粉灭火系统的工作原理、种类、安装和维护，以及其在火灾中的应用和 优劣势。
什么是干粉灭火系统
干粉灭火系统是一种常见的消防设施，用于灭火。它使用干粉灭火剂将氧气与火源隔离，扑灭火焰。
干粉灭火系统的组成
容器
干粉灭火系统通常由压力容器、管道和喷嘴组成，用于储存和释放干粉灭火剂。
干粉灭火剂
干粉灭火剂是扑灭火焰所需的干燥粉末或颗粒，具有灭火和隔热的特性。
触发装置
触发装置是控制干粉灭火系统释放干粉灭火剂的装置，通常由手动或自动触发器组成。
干粉灭火系统的组成
干粉灭火系统的组成干粉灭火系统由自动控制部分和干粉灭火设备两部分组成。
1）自动控制部分主要包括火灾探测器、启动瓶、报警器等；干粉灭火设备部分主要包括干粉储罐、释放阀、减压器、动力气瓶、容器阀、安全阀、分配选择阀、单向阀、集流管、输送管、喷嘴及电器控制柜等。
2）各主要部件及其功用。
A.干粉储罐。
干粉储罐多为两端椭圆封头的圆柱形容器或球形容器。
主要用于储存干粉灭火剂，工作压力一般是1.0～2.0ＭＰa。
B.出粉管。
出粉管一般设在干粉储罐的上部或顶部，但出粉管的进粉嘴设在干粉罐内中心位置的下部。
C.进气阀。
进气阀设在干粉罐底部的出粉嘴周围，小型罐中设一个，大型罐需设３～４个。
为了防止发生粉堵，进气阀与出粉嘴的相对位置要通过实验确定。
D.超压安全保护装置。
由于干粉罐的工作压力一般都在 1.0～2.0MPa之间，动力瓶中高压气体的工作压力一般都在13～15MPa，气体在进入干粉之前须经减压器减压。
但考虑到可能因设备故障使干粉罐超压，所以，在干粉罐上必须设置安全阀或安全膜片等安全保护装置。
通常选用弹簧式安全阀较多。
为防止干粉堵塞安全阀进口而失灵，应当将安全阀安装在干粉罐顶部无干粉的部位。
安全阀的动作压力，上限不应大于干粉罐最大工作压力的1.35倍，下限不应小于干粉罐最大压力的1.1倍。
E.动力气瓶。
干粉灭火系统常采用氮气或二氧化碳气体作为动力设备，用于控制、干粉的输送和用后清扫管网。
由于二氧化碳气体需要一定的温度环境，故多数干粉灭火系统采用氮气做动力。
当采用氮气做动力时，喷射1kg干粉需要标准状态下的氮气30L,加之工作后的清扫用气10L，共需40L；当采用二氧化碳气做动力时，喷射1kg 干粉需要标准状态下的二氧化碳气30L，加之工作后的清扫用气20L，共需50L。
F．减压阀。
减压阀的作用是将高压动力气体减压至13～15MPa 后供给干粉罐做动力。
其工作原理是，当干粉储罐内的压力达到工作压力时，减压阀在背压作用下关闭主阀门停止供气，当干粉储罐内的压力降至工作压力以下时，减压阀主阀门又自动开启恢复供气。
干粉灭火系统工作原理
干粉灭火系统工作原理干粉灭火系统是一种常见的灭火系统，它被广泛应用于建筑物、车辆和工业设施等各种场所。
其工作原理是通过将干粉释放到火灾现场，有效地控制和扑灭火势。
本文将介绍干粉灭火系统的工作原理及其相关内容。
一、干粉灭火剂的性质干粉灭火剂是一种各类干粉或粉状物质，它可以有效地抑制火焰蔓延和降低火势。
干粉灭火剂的主要成分通常包括磷酸铵、硅酸盐、碳酸盐和硫酸类等物质。
这些物质在灭火过程中，能够通过吸收热量、隔绝氧气和化学反应等方式来扑灭火焰。
二、干粉灭火系统的组成部分1. 干粉储存容器：干粉灭火系统通常由一个或多个干粉储存容器组成。
这些容器内储存着足够的干粉灭火剂，以供系统使用。
2. 灭火器：灭火器是干粉灭火系统中的主要设备，负责将干粉释放到火灾现场。
灭火器通常包括一个压力容器、灭火剂出口和灭火装置。
3. 管道系统：管道系统是干粉灭火系统中的输送通道，用于将干粉从储存容器传送到灭火器中。
管道系统的设计和铺设需考虑到灭火范围及灭火剂的输送需求。
4. 控制装置：控制装置是干粉灭火系统的核心，负责监测火灾信号、控制干粉的释放和启动灭火装置。
控制装置通常与火灾报警系统相连，能够及时作出反应。
三、干粉灭火系统的工作原理干粉灭火系统一般通过以下步骤来工作：1. 火灾检测：当火灾发生时，火灾探测器会立即检测到火源并发送信号给控制装置。
2. 响应控制：控制装置接收到火灾信号后，会立即启动干粉灭火系统，并准备释放干粉灭火剂。
3. 干粉释放：干粉灭火剂通过管道系统从储存容器传送到灭火器中，并通过灭火器的灭火装置释放到火灾现场。
4. 着火物质控制：干粉灭火剂中的化学成分能够有效地扑灭火焰，并与火灾现场的燃烧物质发生反应，形成隔氧层，阻止火势蔓延。
5. 火势控制和扑灭：干粉灭火剂的释放能够迅速吸收火焰的热量，降低火势，从而达到控制和扑灭火灾的目的。
四、干粉灭火系统的优势与不足干粉灭火系统具有以下优势：1. 高效性：干粉灭火剂能迅速抑制火焰蔓延，有效控制火势。
干粉灭火系统
干粉灭火系统
干粉灭火系统是一种不需要水泵、内燃机等动力源，而借 助于惰性气体压力的驱动，并由这些气体携带干粉灭火剂形成 气粉两相混合流，通过管道输送经喷嘴喷出实施灭火的固定式
或半固定式灭火系统。
一、系统概述
干粉灭火系统是由惰性气体驱动，并携带干粉灭火剂形成气 粉混合物，通过化学抑制和物理灭火的共同作用实施灭火。
主要适用于扑救易燃液体、可燃气体和电气设备的初起火灾。
优点：
历时短、效率高、绝缘好、灭火 后损失小、不怕冻、不用水、可 长期储存等。
1、全淹没式干粉灭火系统 指将干粉灭火剂释放到整个防护区，通过在防护区空 间建立起灭火剂浓度来实施灭火的系统形式。 该系统的特点是对防护区提供整体保护，适用于较 小的封闭空间、火灾燃烧表面不宜确定且为不会复燃的场合，
二、考点详解 （一）系统工作原理
局部应用式干粉灭火系统示意图
三、系统原理及基本类型
贮气瓶型干粉灭火系统由干
粉灭火设备部分和自动报警、控
制部分2部分组成。前者由干粉 储存容器及其配件、驱动气体储
瓶、集流管、连接管、安全泄放
装置、减压阀、过滤器、输粉管 路、干粉喷头或干粉炮、干粉喷
枪等构成；后者由火灾探测器、
火灾报警控制器等组成。
如油泵房等类场合。
全淹没干粉灭火系统示意图
2、局部应用式干粉灭火系统 指通过喷嘴直接向火焰或燃烧表面喷射灭火剂实施灭火 的系统。 当不宜在整个房间建立灭火浓度或仅保护某一局部范围、 某一设备、室外火灾危险场所等，可选择局部应用式干粉灭
火系统，例如用于保护甲、乙、丙类液体的敞顶罐或槽，不
怕粉末污染的电气设备以及其他场所等。
三、系统原理及基本类型
1、贮气瓶型干粉灭火系统
第七章干粉灭火系统
三氟甲烷灭火剂
灭火机理：物理作用，部分化学作用。在火焰高温中分解产 生活性游离基，消耗维持燃烧所需的活性游离基，生成稳定 分子，对燃烧起抑制作用。
中国工程建设协会标准 CECS 359:2014《三氟甲烷灭火系统 技术规程》公安部天津消防研究所和天津盛达安全科技有限 公司主编。 中国工程建设协会标准 CECS 359:2014《外贮压七氟丙烷灭 火系统技术规程》
喷射时间
封闭罩侧面 围封面面积
5. 有一通讯机房采用4.2MPa的七氟丙烷灭火系统保护，储存 装置为4个100L的钢瓶（每个钢瓶的剩余量为3.5kg），充装 密度为750kg/m3, 管网布置为均衡管网，管网管道内容积为 0.12m3，计算过程中点时储存容器内的压力，如果喷头的工作 压力不满足设计要求，提出可能的改进方案。 6. 全淹没二氧化碳灭火系统的管网布置如图所示，假定设计用 量为700kg，试计算主干管及各支管的平均设计流量，并确定 管道的通径。
属性
化学名称
化学式 分子式 分子量 沸点（℃） 临界温度（℃） 临界压力（bar）
值 全氟己酮，fk5112，fk-5 -12 cf3cf2c(o)cf(cf3)2 c6f2o 316.04 49.2 168.7 18.65
临界体积9.1
液相密度（g/ml） 1.60
高压泵组式细水雾灭火系统
瓶组式细水雾灭火系统
优点 缺点
1、不易造成液体飞溅 2、用水量少 3、对环境无污染，不产生副产物 ，对大气无破 坏，无温室效应 4、不连续，绝缘性好，可用来扑灭电气设备火灾。 5、烟雾消除作用
1、对喷嘴、管路、组件等要求高 2、对水质要求高
3、系统专业性强
影响水雾灭火效果的因素很多：空间的封闭性、燃
干粉灭火系统
干粉灭火系统一、背景在我们的日常生活中，火灾是一种常见的安全威胁。
火灾不仅能够破坏财产和生活，还可能造成人员伤亡甚至死亡。
幸运的是，我们现在可以运用现代技术来应对这种威胁，并保障我们的安全。
其中一项关键技术就是干粉灭火系统。
二、定义干粉灭火系统是一种使用干粉作为灭火剂的消防灭火设备，且具有自动喷洒控制机制。
常见的干粉灭火系统包括气体自动灭火系统、干粉自动灭火系统、干粉手动灭火系统和干粉灭火罐。
三、干粉灭火系统的工作原理干粉灭火系统的工作原理是基于化学反应，即通过灭火剂（干粉）消耗燃料和削弱燃烧源，使火焰熄灭。
当干粉灭火系统投入运行时，喷洒系统将干粉喷射到火源位置，并在火源周围形成灭火剂雾，形成一层物理障碍，使燃料与火源隔离，同时通过干粉的化学反应消耗火焰燃烧所需的氧气，最终起到灭火的作用。
四、干粉灭火系统的优缺点1. 优点•形成物理障碍：干粉具有良好的物理障碍作用，可以隔离燃料和火源，从根本上抑制火势发展。
•可用于多种火源：由于干粉消防剂适用于各种燃料类型，因此可以灭灭各种火灾类型。
•作用迅速：干粉灭火系统可以在几秒钟内响应并灭火，特别是自动喷洒系统，保障了人员的生命安全，有效防止火灾蔓延。
•维护成本低：干粉消防剂灭火系统维护成本较低，保养简便，容易实现常规维护。
2. 缺点•污染环境：干粉消防剂可以在灭火过程中产生大量的灰尘，对环境有一定的污染，同时可能对设备和物品造成一定的危害。
•不适用于高温火源：在高温火源面前，干粉消防剂的灭火效果有一定局限，比如，火源上方的温度相对较高，并且有很多氧气可用来维持燃烧，这时候干粉可能只会起到一定的抑制作用，而没能完全灭火。
五、干粉灭火系统的分类干粉灭火系统根据使用的干粉类型可以分成以下几类：1. 钾碱类干粉钾碱类干粉灭火剂具有助燃性和易溶性等特点，适用于灭火的多种物料。
2. 钠碱类干粉钠碱类干粉灭火剂同样适用于多种物料的火灾，在燃烧温度较高时，效果更好。
3. 磷酸铵类干粉磷酸铵类干粉灭火剂主要用于灭可燃液体的火灾，同时还能抑制带电异物的燃烧。
干粉灭火系统(课件)
系统的组成和分类
一、干粉灭火系统的组成
干粉灭火系统在组成上与气体灭火系统相类似。干粉灭火 系统由干粉灭火设备和自动控制两大部分组成。前者由干粉储 罐、动力气瓶、减压阀、输粉管道以及喷嘴等；后者由火灾探 测器，启动瓶、报警控制器等。
干粉系统的组成示意图
系统的组成和分类
一、干粉灭火系统的组成
干粉系统的组成示意图
和 H*（氢离子）上的*是维持燃烧连锁反应的关键自 由基，它们具有很高的能量，非常活泼，而寿命却很 短，一经生成，立即引发下一步反应，生成更多的自 由基，使燃烧过程得以延续且不断扩大。干粉灭火剂 的灭火组分是燃烧的非活性物质，当把干粉灭火剂加 入到燃烧区与火焰混合后，干粉粉末 M 与火焰中的自 由基接触时，扑获 OH*和 H*，自由基被瞬时吸附在粉 末表面。当大量的粉末以雾状形式喷向火焰时，火焰 中的自由基被大量吸附和转化，使自由基数量急剧减 少，致使燃烧反应链中断，最终使火焰熄灭。
系统的工作原理及适用范围
一、系统工作原理
二、手动控制方式
手动紧急停止装置是在系统启动后的延迟时段内发现不 需要或不能够实施喷放灭火剂的情况时可采用的一种使系统 中止下来的手段。产生这种情况的原因很多，比如有人错按 了启动按钮；火情未到非启动灭火系统不可的地步，可改用 其他简易灭火手段；区域内还有人员尚未完全撤离等等。一 旦系统开始喷放灭火剂，手动紧急停止装置便失去了作用。 启用紧急停止装置后，虽然系统控制装置停止了后继动作， 但干粉储罐增压仍然继续，系统处于蓄势待发的状态，这时 仍有可能需要重新启动系统，释放灭火剂。比如有人错按了 紧急停止按钮，防护区内被困人员已经撤离等，所以，要求 做到在使用手动紧急停止装置后，手动启动装置可以再次启 动。
系统的组成和分类
干粉灭火系统
干粉灭火系统的组成
干粉储存容器
干粉储存容器是干粉灭火系统 的核心部件，用于储存干粉灭 火剂。根据压力容器的相关标 准和规定，储存容器需符合特
定的设计和制造要求。
启动装置
启动装置是干粉灭火系统的控 制中心，它负责控制系统的启 动和关闭。启动装置通常包括 压力表、泄压阀、安全阀等部
件。
喷头
喷头是干粉灭火系统的喷洒部 件，用于将干粉灭火剂喷洒到 火源上。喷头通常安装在干粉
为保障工厂安全，采用干粉灭火系统对易燃易爆物质进行全 方位的防护，有效遏制了火势的蔓延，降低了火灾事故的发 生率。
干粉灭火系统在车站中的应用案例
车站背景
某火车站、地铁站等交通枢纽，人流密集，安全隐患大。
应用情况
为提高车站的安全性，采用干粉灭火系统对车站内的各个设备、设施进行全 天候的监控和防护，及时发现并消除隐患，有效预防了火灾事故的发生。
干粉灭火剂可以与火焰中 的自由基发生反应，从而 达到快速扑灭火灾的效果 。
操作简单
干粉灭火系统操作简单， 不需要特殊培训，使用起 来比较方便。
干粉灭火系统的缺点
污染环境
干粉灭火剂容易飞扬，散落在环境中，对环境造成污染。
对人体有害
如果干粉灭火剂直接接触到人体，可能会对皮肤和眼睛等部位造成刺激和伤害。
03
干粉灭火系统的使用和维护
干粉灭火系统的使用方法
适用范围
干粉灭火系统适用于扑救固体 、液体、气体以及带电设备的
火灾。
使用方法
按下开启装置，干粉通过喷嘴喷 出，对准火焰根部，扫射或喷射 ，同时摆动喷嘴，使干粉均匀地 喷在燃烧物表面。
注意
使用干粉灭火系统时要避免对人体 和眼睛直接喷射，且在使用后要及 时做好清理。
干粉灭火系统
燃气式干粉灭火系统
是储气式系统的一种衍伸，指驱动气体不采 用压缩气体，而是在火灾时点燃燃气发生器 内的固体燃料，通过其燃烧生成的燃气压力 来驱动干粉喷射实施灭火。
外储压式干粉灭火系统
干粉罐
干粉罐是系统的
主体，它是一个圆
筒形的压力容器，
其上有装粉口、出 粉
管、进气口等。其 构造如右图所示。
局部应用式干粉灭火系统
通过喷嘴直接向火焰或燃烧表面喷射灭火剂，并 能在火焰周围的局部范围建立起较高浓度（大于 灭火浓度）实施灭火的系统。当不宜在整个房间 建立灭火浓度或仅保护某一局部范围、某一设备、 室外火灾危险场所等，可选择局部应用式干粉灭 火系统。例如用于保护甲、乙、丙、类液体的敞 顶罐（或槽），也可用于保护不怕粉末污染的电 气设备以及其他别的地方。
A
石油化工企业设 计防火规范
石油天然气工程 设计防火规范
B
系统特点
系统不需水泵等动力源，借助于惰性气体压力驱 动，并由这些气体携带灭火剂形成气粉混合流， 通过管道经喷嘴喷出实施灭火。系统灭火速度快、 不导电、对环境条件要求不严，在厨房，敞口的 易燃液体容器、不宜பைடு நூலகம்水扑救的变压器等处，设 置干粉灭火系统较合适。另外，与其他灭火系统 相比，干粉灭火系统较经济。
启动气瓶
启动气瓶一般为氮气瓶，其作用有两个：一 是平时给探测管道充气，并控制活塞阀处于 关闭状态；二是着火后推动动力气瓶的气动 阀开启并发出警报。
干粉灭火系统组成
干粉灭火系统在组成上与气体灭火系统相类 似，由灭火剂供给源、输送灭火剂管网、干 粉喷射装置、火灾探测与控制启动装置等组 成。
预制型干粉灭火装置
系统分类
01
按灭火方式：全淹没式、 局部应用式、手持软管式
干粉灭火系统
干粉灭火系统在现代工业生产过程中，火灾是极为危险和破坏性的事件。
为了防止火灾的发生并及时扑灭，许多企业选择安装干粉灭火系统。
本文将介绍干粉灭火系统的相关知识，包括其原理、组成、优点等方面。
一、干粉灭火系统的原理干粉灭火系统主要利用干粉燃烧时释放出的高效吸附剂，将火源处的氧气和可燃气体与空气隔开，从而达到隔绝燃烧、降低温度、抑制火势发展的效果。
在灭火过程中，干粉灭火系统将干粉通过管道输送至火灾源头，干粉随着压力释放迅速喷洒，干粉在空气中形成稳定的粉雾，粉雾中的干粉颗粒随着气流运动与火源相互作用，从而实现灭火效果。
二、干粉灭火系统的组成(一)干粉灭火系统的主要组成部分①火灾探测器：用于监测火灾的发生，一旦火灾发生，火灾探测器会自动向控制器发送信号。
②控制器：实现干粉灭火系统的控制和管理，根据探测器发送的信号，自动或手动启动灭火系统的运行。
③管路系统：用于输送干粉到火源位置。
④喷头：与管路相连接，用于喷洒干粉。
⑤干粉：用于灭火。
(二)干粉灭火系统的分类干粉灭火系统按照灭火干粉的种类分为ABC三大类灭火干粉。
其中，① A类灭火干粉主要用于灭混凝土、木材、纸张等具有较低的燃点物质的火灾。
② B类灭火干粉主要用于灭液体火灾，如油脂、柴油等形式的火灾。
③ C类灭火干粉则是专门用于灭电器设备起火的火灾。
三、干粉灭火系统的优缺点(一)优点①高效：干粉灭火系统具有快速扑灭火势、降低温度、隔离空气等多重优点。
②适用范围广：干粉灭火系统可用于灭混凝土、木材、纸张、油脂、柴油、电器设备等多种形式的火灾，而且使用简便。
③成本低：相对于其他灭火系统，干粉灭火系统的装置、维护和检修成本相对较低，且寿命较长。
(二)缺点①发生二次污染，对人、物、环境有一定的危害。
②可能对设备产生损害。
③干粉灭火系统喷洒后，必须检查设备及生产过程，重新清理灰尘，确保设备的正常运行，否则会影响设备及生产。
综上所述，干粉灭火系统在防火和灭火应急处理中，具有无可比拟的优势。
干粉灭火系统
干粉灭火系统pptCATALOGUE目录•干粉灭火系统概述•干粉灭火系统的组成与分类•干粉灭火系统的设计原则与步骤•干粉灭火系统的安装与维护•干粉灭火系统的应用实例•干粉灭火系统的发展趋势与未来展望01干粉灭火系统概述干粉灭火系统是以干粉灭火剂为基本灭火剂，通过一系列设备组成，实现灭火功能的灭火系统。
干粉灭火剂是由具有灭火效能的无机盐类和添加剂经干燥、粉碎混和制成的一种微细固体粉末。
1 2 3干粉灭火系统适用于扑救石油及其产品、可燃气体、易燃液体及电器设备的初起火灾。
适用范围广干粉灭火剂具有较高的表面活性和良好的冷却作用，可以快速扑灭火焰。
灭火效率高干粉灭火剂能够覆盖燃烧物表面，使燃烧物与空气隔离，从而有效防止复燃。
防止复燃干粉灭火系统的应用范围石油化工、电力、有色金属、钢铁、纺织等工业领域中的消防设施。
工业领域公共场所消防车移动式灭火器材博物馆、图书馆、商场、车站、机场等公共场所的消防设施。
消防车配备干粉灭火系统，用于扑灭各种火灾。
移动式灭火器材可以随时随地使用，适用于各种场所和环境。
02干粉灭火系统的组成与分类主要灭火剂，由具有灭火效能的无机盐制成，通过化学反应来抑制火焰的燃烧。
干粉灭火剂启动干粉灭火剂的装置，通常使用氮气或二氧化碳作为动力源。
气体启动装置将干粉灭火剂均匀地喷洒到火源上，通常采用扇形喷嘴或直流喷嘴。
喷嘴连接气体启动装置和喷嘴的管道和连接件，确保干粉灭火剂能够顺利到达喷嘴。
管道和连接件按使用场所分干粉灭火系统可分为普通型和加强型。
普通型适用于一般场所的灭火，加强型则适用于更为严格的场所，如高温、高湿、强电磁场等。
按安装方式分干粉灭火系统可分为固定式和移动式。
固定式干粉灭火系统通常安装在固定的保护区内，而移动式干粉灭火系统则可以移动，适用于不同的场所。
按工作压力分干粉灭火系统可分为常压型和高压型。
常压型工作压力较低，使用较为普遍，而高压型工作压力较高，适用于一些特殊场所。
干粉灭火系统的主要设备储存干粉灭火剂的容器，通常采用不锈钢或铝合金制成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统的组成和分类
一、干粉灭火系统的组成
干粉灭火系统在组成上与气体灭火系统相类似。干粉灭火 系统由干粉灭火设备和自动控制两大部分组成。前者由干粉储 罐、动力气瓶、减压阀、输粉管道以及喷嘴等；后者由火灾探 测器，启动瓶、报警控制器等。
干粉系统的组成示意图
系统的组成和分类
二、干粉灭火系统的分类
（一）按灭火方式分类 1．全淹没式干粉灭火系统 指将干粉灭火剂释放到整个防护区， 通过在防护区 空间建立起灭火浓度来实施灭火的系统形式。 该系统的特点是对防护区提供整体保护，适用于较 小的封闭空间、火灾燃烧表面不宜确定且不会复燃的场 合，如油泵房等类场合。 2．局部应用式干粉灭火系统 指通过喷嘴直接向火焰或燃烧表面喷射灭火剂实施灭火 的系统。当不宜在整个房间建立灭火浓度或仅保护某一 局部范围、某一设备、室外火灾危险场所等，可选择应 用式干粉灭火系统，例如用于保护甲、乙、丙类液体的 敞顶罐或槽，不怕粉末污染的电气设备以及其他场所等。
系统的组成和分类
二、干粉灭火系统的分类
储气瓶型干粉灭火系统系统
系统的组成和分类
二、干粉灭火系统的分类
储压型干粉灭火系统
系统的组成和分类
二、干粉灭火系统的分类
预制干粉灭火装置
系统的组成和分类
二、干粉灭火系统的分类
干粉炮灭火系统
系统的组成和分类
二、干粉灭火系统的分类
（二）按设计情况分类 1．设计型干粉灭火系统 指根据保护对象的具体情况，通过设计计算确定的系统 形式。该系统中的所有参数都需经设计确定，并按要求选择 各部件设备型号。一般较大的保护场所或有特殊要求的场所 宜采用设计系统。 2．预制型干粉灭火系统 指由工厂生产的系列成套干粉灭火设备，系统的规格是 通过地保护对象做灭火试验后预先设计好的，即所有设计参 数都已确定，使用时只需选型，必进行复杂的设计计算。当 保护对象不很大且无特殊要求的场合，一般选择预制系统。
系统设计参数
一、一般规定
采用局部应用灭火系统的保护对象，应符合下列规 定： 保护对象周围的空气流动速度不应大于 2m/s。必 要时，应采取挡风措施。 在喷头和保护对象之间，喷头喷射角范围内不应 有遮挡物。 当保护对象为可燃液体时，液面至容器缘口的距 离不得小于 150mm。
系统设计参数
系统的工作原理及适用范围
一、系统工作原理
一、自动控制方式 在实际应用中，不论哪种类型的探测器，由于受 其自身的质量和环境的影响，在长期运行中不可避免 地存在出现误报的可能。为了提高系统的可靠性，最 大限度地避免由于探测器误报引起灭火系统误动作， 从而带来不必要的经济损失，通常在保护场所设置两 种不同类型或两组同一类型的探测器进行复合探测。 只有当两种不同类型或两组同一类型的火灾探测器均 检测出保护场所存在火灾时，才能发出启动灭火系统 的指令。
灭火机理
三、注意事项
BC类与 ABC类干粉不能兼容。 BC类干粉与蛋白泡沫或者化学泡沫不兼容。因为干粉对 蛋白泡沫和一般合成泡沫有较大的破坏作用。 对于一些扩散性很强的气体如：氢气、乙炔气体、干粉 喷射后难以稀释整个空间的气体，对于精密仪器、仪表 会留下残渣，用干粉灭火不适用。 干粉灭火系统是重要的灭火设施，不是考虑了这种灭火 手段后，就不必考虑其它辅助设施。例如易燃可燃液体 贮罐发生火灾，采用干粉灭火系统扑救火灾的同时，消 防冷却用水也是不可少的。其次，在防护区的设置上， 应正确划分防护区的范围，确定防护区的位置。根据防 护区的大小、形状、开口和通风等情况，以及防护区内 可燃物品的性质、数量、分布情况，可能发生的火灾类 型和火源、起火部位等情况，合理选择系统操作控制方 式、选择和布置系统部件等。
灭火机理
四、干粉的灭火机理
（二）隔离作用 干粉灭火系统喷出的固体粉末覆盖在燃烧物表面， 构成阻碍燃烧的隔离层。特别当粉末覆盖达到一定厚 度时，还可以起到防止复燃的作用。 （三）冷却与窒息作用 干粉灭火剂在动力气体推动下喷向燃烧区进行灭 火时，干粉灭火剂的基料在火焰高温作用下，将会发 生一系列分解反应，钠盐和钾盐干粉在燃烧区吸收大 量的热量，并放出大量水蒸汽和二氧化碳气体，起到 冷却和稀释可燃气体的作用。磷酸盐等化合物还具有 导致碳化的作用，它附着于着火固体表面可碳化，碳 化物是热的不良导体，可使燃烧过程变得缓慢，使火 焰的温度降低。
灭火机理
二、干粉灭火剂的类型
（二）多用途干粉灭火剂 这类灭火剂可扑救 A 类、B 类、C 类、E 类火灾,因而又称为 ABC 干粉灭 火剂。属于这类的干粉灭火剂有: （1）以磷酸盐为基料的干粉灭火剂； （2）以磷酸铵和硫酸铵混合物为基料的干 粉灭火剂； （3）以聚磷酸铵为基料的干粉灭火剂。
灭火机理
二、干粉灭火剂的类型
（三）专用干粉灭火剂 这类灭火剂可扑救 D 类火灾,又称为 D 类专用干粉灭火剂。属于这类的干粉灭火 剂有: （1）石墨类:在石墨内添加流动促进剂； （2）氯化钠类:氯化钠广泛用于制作 D 类干 粉灭火剂,选择不同的添加剂适用于不同的 灭火对象； （3） 碳酸氢钠类碳酸氢钠是制作 BC干粉灭 火剂的主要原料,添加某些结壳物料也宜制 作 D 类干粉灭火剂。
干粉灭火系统
学习要求 通过本章学习，掌握干粉灭火 系统的组成和分类、适用范围、系 统组件及设置要求等内容，熟悉其 灭火机理和工作原理，了解全淹没 灭火系统、局部应用灭火系统以及 预制灭火装置的设计参数。
灭火机理
一、干粉灭火剂
干粉灭火系统其灭火剂的类型虽然不同，但其 系统灭火机理无非是化学抑制、隔离、冷却与窒息。 干粉灭火剂是由灭火基料（如小苏打、碳酸铵、 磷酸的铵盐等）和适量润滑剂（硬脂酸镁、云母粉、 滑石粉等） 、少量防潮剂（硅胶）混合后共同研 磨制成的细小颗粒，是用于灭火的干燥且易于飘散 的固体粉末灭火剂。
一、一般规定
当防护区或保护对象有可燃气体，易燃、可燃液体供 应源时，启动干粉灭火系统之前或同时，必须切断气体、 液体的供应源。 可燃气体，易燃、可燃液体和可熔化固体火灾宜采用 碳酸氢钠干粉灭火剂；可燃固体表面火灾应采用磷酸铵盐 干粉灭火剂。 组合分配系统的灭火剂储存量不应小于所需储存量最 多的一个防护区或保护对象的储存量。 组合分配系统保护的防护区与保护对象之和不得超过 8 个。当防护区与保护对象之和超过 5 个时，或者在喷 放后 48h 内不能恢复到正常工作状态时，灭火剂应有备 用量。备用量不应小于系统设计的储存量。 备用干粉储存容器应与系统管网相连，并能与主用于 粉储存容器切换使用。
系统的工作原理及适用范围
一、系统工作原理
一、自动控制方式 当保护对象着火后，温度上升达到规定值，探测器 发出火灾信号到控制器，然后由控制器打开相应报警设 备（如声光及警铃） ，当启动机构接收到控制器的启动 信号后将启动瓶打开，启动瓶内的氮气通过管道将高压 驱动气体瓶组的瓶头阀打开，瓶中的高压驱动气体进入 集气管，经过高压阀进入减压阀，减压至规定压力后， 通过进气阀进入干粉储罐内，搅动罐中干粉灭火剂，使 罐中干粉灭火剂疏松形成便于流动的气粉混合物，当干 粉罐内的压力上到规定压力数值时，定压动作机构开始 动作，打开干粉罐出口球阀，干粉灭火剂则经过总阀门、 选择阀、输粉管和喷嘴向着火对象，或者经喷枪射到着 火对象的表面，进行灭火。
系统的工作原理及适用范围
一、系统工作原理
二、手动控制方式 手动启动装置是防护区内或保护对 象附近的人员在发现火险时启动灭火系 统的手段之一，故要求它们安装在靠近 防护区或保护对象同时又是能够确保操 作人员安全的位置。为了避免操作人员 在紧急情况下错按其他按钮，故要求在 所有手动启动装置都应明显地标示出其 对应的防护区或保护对象的名称。
系统的工作原理及适用范围
一、系统工作原理
二、手动控制方式
手动紧急停止装置是在系统启动后的延迟时 段内发现不需要或不能够实施喷放灭火剂的情况 时可采用的一种使系统中止下来的手段。产生这 种情况的原因很多，比如有人错按了启动按钮； 火情未到非启动灭火系统不可的地步，可改用其 他简易灭火手段；区域内还有人员尚未完全撤离 等等。一旦系统开始喷放灭火剂，手动紧急停止 装置便失去了作用。启用紧急停止装置后，虽然 系统控制装置停止了后继动作，但干粉储罐增压 仍然继续，系统处于蓄势待发的状态，这时仍有 可能需要重新启动系统，释放灭火剂。比如有人 错按了紧急停止按钮，防护区内被困人员已经撤 离等，所以，要求做到在使用手动紧急停止装置 后，手动启动装置可以再次启动。
灭火机理
二、干粉灭火剂的类型
（一）普通干粉灭火剂 这类灭火剂可扑救 B 类、 C类、 E类火灾, 因而又称为 BC干粉灭火剂。 属于这类的干粉灭 火剂有: （1）以碳酸氢钠为基料的钠盐干粉灭火剂（小苏打 干粉） ； （2）以碳酸氢钾为基料的紫钾干粉灭火剂； （3）以氯化钾为基料的超级钾盐干粉灭火剂； （4）以硫酸钾为基料的钾盐干粉灭火剂； （5）以碳酸氢钠和钾盐为基料的混合型干粉灭火剂； （6） 以尿素和碳酸氢钠(碳酸氢钾)的反应物为基 料的氨基干粉灭火剂 （毛耐克斯 Monnex 干 粉） 。
系统的组成和分类
二、干粉灭火系统的分类
（四）按驱动气体储存方式分类 1．储气式干粉灭火系统 指将驱动气体（氮气或二氧化碳气体）单独储存 在储气瓶中，灭火使用时，再将驱动气体充入干粉储 罐，进而携带驱动干粉喷射实施灭火。干粉灭火系统 大多数采用的是该种系统形式。 2．储压式干粉灭火系统 指将驱动气体与干粉灭火剂同储于一个容器，灭 火时直接启动干粉储罐。这种系统结构比储气系统简 单，但要求驱动气体不能泄漏。 3．燃气式干粉灭火系统 指驱动气体不采用压缩气体，而是在火灾时点燃 燃气发生器内的固体燃料，通过成的燃气压力来驱动 干粉喷射实施灭火。
系统的工作原理及适用范围
一、系统工作原理
二、手动控制方式 根据使用对象和场合的不同，灭火 系统亦可与感温、感烟探测器联动。在 经常有人的地方也可采用半自动操作， 即人工确认火灾，启动手动按钮就完成 了全部喷粉灭火动作。
