超细干粉灭火系统设计
DB37T1317-2009《超细干粉灭火系统设计、施工及验收规范》
DB37/T1317-2009《超细干粉灭火系统设计、施工及验收规范》超细干粉灭火剂为一种性能良好，应用广泛的新型灭火剂。
超细干粉灭火剂目前有以磷酸铵盐为灭火组分的ABC超细干粉灭火剂或以聚合材料为灭火组分的复合型ABC超细干粉灭火剂。
该类灭火剂由于90%的粒径≤20μm，比表面积大，在火场反应速度快，因而灭火效率高。
普通磷酸铵盐超细干粉灭火剂灭火效能≤0.15kg/m3，复合型超细干粉灭火剂灭火效能≤0.06kg/m3。
灭火剂既可全淹没应用灭火，又可局部应用灭火，广泛应用于各种场所扑救A、B、C、E、F类火灾。
特种超细干粉灭火剂可用于扑救D类火灾。
超细干粉灭火系统，采用了近几年成熟的扑救火灾的控制释放技术，采用电控启动、定温启动、电控手动启动等多种启动方式，用于相对封闭的空间全淹没应用灭火，或开放场所局部保护应用灭火，具有安装、维修方便，应用灵活，灭火效能高等一系列优点。
鉴于超细干粉灭火剂及灭火系统近年来应用广泛，为规范产品的生产，公安部颁布了GA578—2005《超细干粉灭火剂》、GA602—2006《干粉灭火装置》产品行业标准。
由于目前我国尚未颁布超细干粉灭火系统设计应用的行业标准及国家标准，为规范超细干粉灭火系统的设计及施工过程，提供必要的设计、施工、验收依据，山东省颁布了DB37/T1317《超细干粉灭火系统设计、施工及验收规范》地方标准（以下简称《规范》）。
该《规范》依据GB50116《火灾自动报警系统设计规范》、GB50166《火灾自动报警系统施工及验收规范》、GB50347《干粉灭火系统设计规范》、GA578《超细干粉灭火剂》、GA602《干粉灭火装置》等相关国家标准和行业标准，并参考了英国、德国、日本等国家的相关技术规范编写而成。
在总结已有科研成果和超细干粉灭火系统多年来应用工程实践的基础上，对《规范》所涉及的主要技术参数进行实体灭火实验，确定了超细干粉灭火系统的适用场所、保护对象、基本设计方法和系统的安装与验收要求。
超细干粉自动灭火装置设计方案范本
超细干粉自动灭火装置设计方案一、概述超细干粉自动灭火装置是一种广泛应用于防火领域的灭火设备，它以超细干粉作为灭火剂，具有精细、高效、环保等优点。
本文旨在对超细干粉自动灭火装置进行设计方案的详细介绍。
二、设计要求2.1 系统参数及设计要求•灭火剂：超细干粉•系统灭火前的响应时间：不超过20秒•灭火效果：在5秒内在呼吸区域内达到灭火效果。
•装置使用寿命：10年•至少应能覆盖200平方米的区域。
•节能环保，操作简单，安全可靠。
2.2 系统构成超细干粉自动灭火装置主要由以下组成部分构成：1.超细干粉灭火装置控制器：该装置采用先进的集成电路控制系统，实现对超细干粉自动灭火装置的全面控制和监测。
2.超细干粉喷嘴：喷嘴是超细干粉自动灭火装置主体部件之一，它负责将超细干粉均匀喷洒到灭火场所，使得灭火效果达到最佳。
3.装置机身：装置机身是超细干粉自动灭火装置的外壳，以起到装置保护、降噪等作用。
4.火灾探测器：火灾探测器采用最新科技，具有高度灵敏和迅速响应的特点，具有在灭火前迅速发现火灾的功能。
三、设计方案3.1 系统构成超细干粉自动灭火装置由控制器、喷嘴、装置机身和火灾探测器组成。
控制器是超细干粉自动灭火装置的核心设备，它采用先进的嵌入式系统，实现对超细干粉喷嘴、火灾探测器的全面控制和监测。
当火灾探测器检测到火源或烟雾时，超细干粉喷嘴将自动启动，涂抹超细干粉，以起到扑灭火源的作用。
为了保证超细干粉自动灭火装置的高效性和可靠性，我们将采取以下设计方案：1.控制器采用高可靠性、先进性和容错性设计，以保证超细干粉自动灭火装置在发生火灾时能够及时响应和灭火。
2.喷嘴采用超细喷雾技术和微机控制技术，可以将超细干粉均匀喷洒到火源上，以达到高效灭火效果。
3.装置机身采用高强度、低噪音的材料，以保证超细干粉自动灭火装置的长时使用寿命和低噪音运行。
4.火灾探测器采用多项新技术，具有高灵敏度、迅速响应、超低误报率的特点，以保证超细干粉自动灭火装置在火灾发生前及时响应。
超细干粉自动灭火系统设计说明
超细干粉自动灭火装置（系统）设计说明设计项目（项目名称）消防工程设计设计依据⑴《干粉灭火装置》GA602-2006⑵《超细干粉灭火剂》GA578-2005⑶《建筑设计防火规范》GB50016-2006⑷《火灾自动报警系统设计规范》GB50116-98⑸《火灾自动报警系统施工及验收规范》GB50166-92⑹《脉冲干粉自动灭火装置配置设计及安装规范》DB12/T217-2005⑺《超细干粉灭火系统设计、安装与验收规程》DGJ32/TJ80-2009⑻《超细干粉灭火系统设计、施工及验收规范》DB37/T1317-2009⑼国际电工委员会IEC标准有关EMC标准体系⑽建设单位提供的资料及数据⑿ BURAN系列超细干粉灭火装置产品说明书设计说明3.1设计对象及火灾种类3.1.1保护区域：3.1.2保护对象：保护区域内物品3.1.3火灾类别：类3.1.4保护区内温度：常温3.2设计原理BURAN系列非爆破式非储压式超细干粉灭火装置同时具有自动、手动、系统联动及远距遥控启动等启动控制方式，并可同时实现无源自发组网联动。
3.2.1自动启动灭火装置启动连接线和标配的温感启动器相连。
当防护区发生火灾时，环境温度达到温感启动器公称动作温度（≥70℃）时，灭火装置接收到启动信号，固气转换剂被激活，壳内气体迅速膨胀内部压力增大，将喷嘴薄膜冲破，超细干粉向保护区域喷射并迅速向四周弥漫，形成局部灭火或全淹没灭火状态，火焰在超细干粉连续的物理、化学作用下被扑灭。
3.2.2手动启动防护区发生火灾时,按下每个防护区的专用手动紧急启动按钮后，延时启动模块进入延时阶段（0-30秒可调），此阶段用于警示或疏散人员（声光报警器等动作），延时结束，灭火装置即启动；在此延时过程中亦可按紧急停止钮取消启动执行；如果遇紧急情况也可不待延时结束强行按下强启按钮提前启动。
3.2.3系统联动当与灭火装置相连接的火灾报警控制器接收到两个独立的火灾信号后，延时至设定的时间后启动灭火装置释放超细干粉灭火剂灭火。
超细干粉灭火系统设计,安装与验收规程
超细干粉灭火系统设计,安装与验收规程超细干粉灭火系统设计、安装与验收规程1. 引言超细干粉灭火系统是一种重要的火灾防护设施，广泛应用于各种场所，包括工厂、商场、仓库等。
它具有高效、快速的灭火能力，对各类火灾都有良好的适用性。
本文将围绕超细干粉灭火系统的设计、安装与验收规程展开探讨，为读者提供全面而深入的了解。
2. 设计要素超细干粉灭火系统的设计要考虑多方面因素。
首先是场所的特点，包括面积、结构、存放物品的性质等。
其次是火灾的可能性和易发部位，需要进行风险评估和灭火需求分析。
最后是系统的布局和设计原则，包括灭火剂的种类和容量、喷头的选型和布置等。
在设计过程中，需要充分考虑实际情况，确保系统在发生火灾时能够快速、有效地进行灭火。
3. 安装流程超细干粉灭火系统的安装关乎整个系统的可靠性和有效性。
在安装过程中，需要严格按照设计要求进行，确保每个环节都符合标准和规范。
包括管道的铺设、喷头的安装、压力表的校准等。
同时需要与建筑结构、电力系统等其他设施进行协调，确保不会对其他设施造成影响。
安装过程中需要注意安全，严格执行相关操作规程，确保施工人员的安全。
4. 验收规程验收是超细干粉灭火系统安装完毕后必不可少的一环，它保证了整个系统的正常运行和有效性。
验收需要根据国家标准和相关规范进行，包括系统的静态压力测试、动态压力测试、启动测试等。
在验收过程中需要注意对每个环节的记录和数据的保存，以备日后的检测和维护。
验收通过后，需要对系统进行全面的启动测试，确保在发生火灾时能够正常触发并进行有效的灭火。
5. 个人观点和理解超细干粉灭火系统作为一种重要的火灾防护设施，对于保障人员生命财产安全具有重要意义。
在设计、安装和验收过程中，需要精心操作、严格执行，确保系统的正常运行和有效性。
对于使用单位来说，定期的维护和保养同样重要，只有在日常的管理中不断完善系统的运行，才能真正起到防灾减灾的作用。
6. 总结回顾超细干粉灭火系统的设计、安装与验收规程是保证整个系统运行有效性的关键环节。
超细干粉灭火系统设计

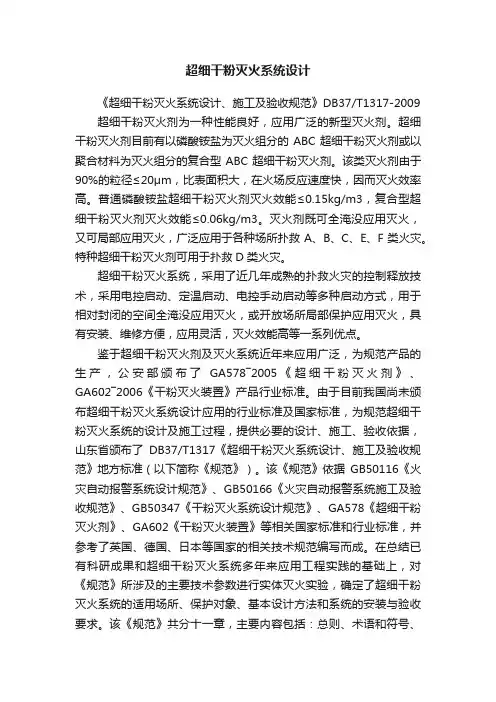

超细干粉灭火系统设计《超细干粉灭火系统设计、施工及验收规范》DB37/T1317-2009 超细干粉灭火剂为一种性能良好，应用广泛的新型灭火剂。
超细干粉灭火剂目前有以磷酸铵盐为灭火组分的ABC超细干粉灭火剂或以聚合材料为灭火组分的复合型ABC超细干粉灭火剂。
该类灭火剂由于90%的粒径≤20μm，比表面积大，在火场反应速度快，因而灭火效率高。
普通磷酸铵盐超细干粉灭火剂灭火效能≤0.15kg/m3，复合型超细干粉灭火剂灭火效能≤0.06kg/m3。
灭火剂既可全淹没应用灭火，又可局部应用灭火，广泛应用于各种场所扑救A、B、C、E、F类火灾。
特种超细干粉灭火剂可用于扑救D类火灾。
超细干粉灭火系统，采用了近几年成熟的扑救火灾的控制释放技术，采用电控启动、定温启动、电控手动启动等多种启动方式，用于相对封闭的空间全淹没应用灭火，或开放场所局部保护应用灭火，具有安装、维修方便，应用灵活，灭火效能高等一系列优点。
鉴于超细干粉灭火剂及灭火系统近年来应用广泛，为规范产品的生产，公安部颁布了GA578―2005《超细干粉灭火剂》、GA602―2006《干粉灭火装置》产品行业标准。
由于目前我国尚未颁布超细干粉灭火系统设计应用的行业标准及国家标准，为规范超细干粉灭火系统的设计及施工过程，提供必要的设计、施工、验收依据，山东省颁布了DB37/T1317《超细干粉灭火系统设计、施工及验收规范》地方标准（以下简称《规范》）。
该《规范》依据GB50116《火灾自动报警系统设计规范》、GB50166《火灾自动报警系统施工及验收规范》、GB50347《干粉灭火系统设计规范》、GA578《超细干粉灭火剂》、GA602《干粉灭火装置》等相关国家标准和行业标准，并参考了英国、德国、日本等国家的相关技术规范编写而成。
在总结已有科研成果和超细干粉灭火系统多年来应用工程实践的基础上，对《规范》所涉及的主要技术参数进行实体灭火实验，确定了超细干粉灭火系统的适用场所、保护对象、基本设计方法和系统的安装与验收要求。
超细干粉灭火系统设计,安装与验收规程
超细干粉灭火系统设计、安装与验收规程一、前言超细干粉灭火系统是一种常见的灭火设备，应用广泛于各种场所，如办公楼、商业中心、工厂车间等。
其设计、安装与验收规程是确保系统有效性和安全性的关键步骤。
本文将从深度和广度的角度，全面评估超细干粉灭火系统的设计、安装与验收规程，帮助读者更好地理解这一主题。
二、设计规程1.系统设计原则超细干粉灭火系统的设计应符合相关的国家标准和规范，确保系统的有效性和安全性。
设计中需要考虑到场所的特点、火灾风险等因素，采用适当的灭火剂浓度和喷射方式，以达到最佳的灭火效果。
2.系统布局与管网设计在设计过程中，需要合理布局灭火器件、确定管网布置方式，避免盲区和死角，确保覆盖范围全面，提高系统的可靠性。
3.设备选型与配置在进行设备选型时，需要综合考虑灭火剂的种类、容量、压力等参数，保证系统能够在火灾发生时迅速有效地进行灭火，同时要确保设备的质量和可靠性。
4.其他要求设计过程中需要充分考虑系统的可维护性和稳定性，简化操作，提高系统的可用性和耐久性。
三、安装规程1.安装标准超细干粉灭火系统的安装需要符合相关的安装标准，包括管道安装、喷头安装等，确保安装的质量和稳定性。
2.施工要求在进行安装时，需要严格按照设计要求和标准进行施工，杜绝施工疏漏和错误，确保系统的安全有效性。
3.设备连接与测试在安装完成后，需要进行设备的连接和测试，确保系统能够正常工作，并进行必要的调整和校验。
四、验收规程1.验收标准超细干粉灭火系统的验收需要依据相关的验收标准，并进行全面的检查和测试。
2.验收内容验收内容包括系统布局是否合理、设备是否符合要求、管网连接是否牢固、系统是否正常工作等项目的检查和测试。
3.验收报告完成验收后需要出具验收报告，明确系统的合格情况，并记录可能存在的问题和不足，为后续的维护和管理提供参考。
五、个人观点和总结超细干粉灭火系统的设计、安装与验收规程对于保障人员和财产的安全具有非常重要的意义。
超细干粉灭火系统设计施工及验收规范
超细干粉灭火系统设计施工及验收规范范本一：超细干粉灭火系统设计施工及验收规范1.引言本文档旨在规范超细干粉灭火系统的设计、施工和验收过程，以确保系统的可靠性和安全性。
2.设计要求2.1 设计目标2.1.1 确定灭火系统的使用场所、对象和灭火剂类型等基本设计要求。
2.1.2 根据场所特点确定灭火系统的设计指标，包括灭火剂压力、喷射速度和作用时间等。
2.1.3 考虑灭火系统的可靠性和稳定性，确保系统能在各种异常情况下正常工作。
2.2 设计工作内容2.2.1 描述灭火系统的基本构造和工作原理。
2.2.2 确定超细干粉灭火剂的组成和配比，保证其灭火效果和环境友好性。
2.2.3 设计灭火系统的管道布局和连接方式。
2.2.4 确定灭火系统中所需的压力容器、控制阀门和喷头等配件的规格和型号。
3.施工要求3.1 施工准备3.1.1 编制施工方案，明确施工步骤和要求。
3.1.2 确保施工现场的安全和整洁，配备必要的施工设备和工具。
3.2 施工过程3.2.1 安装灭火系统的压力容器、控制阀门和喷头等配件。
3.2.2 布置灭火系统的管道，保证其连接紧密和无渗漏。
3.2.3 进行系统的调试和试运行，确保其正常工作。
4.验收规范4.1 系统验收前的准备工作4.1.1 编制验收方案，明确验收内容和要求。
4.1.2 对灭火系统进行全面检查，确保其满足设计要求。
4.2 验收过程4.2.1 进行灭火系统的静态和动态试验，评估其工作性能。
4.2.2 检验系统的各项指标和技术参数，确保其符合相关标准和规范。
4.2.3 编制验收报告，记录验收结果和存在的问题。
5.附件本文档涉及的附件包括：设计图纸、施工方案、验收报告等。
6.法律名词及注释6.1 灭火剂：指用于灭火的化学药剂。
6.2 喷头：灭火系统中用于喷射灭火剂的装置。
6.3 验收报告：记录灭火系统验收结果和存在问题的文件。
范本二：超细干粉灭火系统设计施工及验收规范1.前言本文档针对超细干粉灭火系统的设计、施工和验收过程做出详细规范，以确保系统的安全性和可靠性。
DB37-T 1317-2009山东超细干粉灭火系统设计、施工及验收规范
DB37/T 1317－2009
2.1.9 单元独立灭火系统 unit independent extinguishing system 用一套超细干粉贮存装置保护一个防护区或一个保护对象的灭火系统。 2.1.10 灭火单元 fire extinguishing unit 在局部应用灭火系统中，将保护对象划分为若干个灭火区域，一个灭火区域即为一个灭火单元。 2.1.11 预制灭火装置 pre-engingeered(cabinet)device 按一定的应用条件，将超细干粉贮存装置、喷放组件和控制器件等预先组装成套的灭火装置。 2.1.12 均衡系统 balanced system 装有两个及以上喷头，管网的每一个节点处灭火剂流量均被等分的灭火系统。 2.1.13 非均衡系统 unbalanced system 装有两个及以上喷头，管网的一个或多个节点处灭火剂流量不等分的灭火系统。 2.1.14 超细干粉贮存容器 super fine powder storage container 贮存超细干粉灭火剂的耐压不可燃容器，也称超细干粉贮罐。 2.1.15 驱动气体 expellant gas 输送超细干粉灭火剂的气体。 2.1.16 驱动气体贮气瓶 expellant gas storage cylinder 贮存驱动气体的高压钢瓶。 2.1.17 驱动气体系数 expellant gas factor 在驱动气体和超细干粉二相流中，驱动气体与超细干粉的质量比，也称气固比。 2.1.18 驱动压力 expellant pressure 输送超细干粉灭火剂的驱动气体压力。 2.1.19 增压时间 pressurization time 超细干粉贮存容器中，从超细干粉受驱动至超细干粉贮存容器内达到设定压力的时间。 2.1.20 充装系数 loading factor 超细干粉贮存容器中超细干粉的质量与该容器容积之比。 2.1.21 有效喷射时间 effective discharge time 灭火装置在释放装置完全开启状态下，自灭火剂从喷头开始喷出至喷射流的气态点出现的这段时 间。 2.2 符号 2.2.1 几何参数符号
管廊超细干粉灭火系统的设计与应用【演示文稿】
＜2
电缆
注：表中的参数为H通ABC类灭火剂灭木垛火试验
HLK超细干粉灭火剂灭木垛火试验
2.2 HLK超细干粉灭火系统
HLK超细干粉灭火系统，采用了先进的控制释放技术，可与目前在用的 火灾报警控制系统相连接，具备自动启动、电控启动、定温启动、手动启动 等多种启动方式，既可以全淹没灭火，又可以局部保护应用灭火，具有安装 维护方便，灭火效能高等一系列优点。 灭火装置按有无灭火剂输送管道可分为管网灭火系统和无管网灭火系统 油浸式电力变压器、油开 两大类。 管网系统包括柜式灭火装置和管网灭火设备。
3.3 设计举例 管廊电缆仓宽4m，高3m，每200m设一道安全隔离门。宜以隔离门划分防护 区，每200m划为一个防护区，灭火装置按区启动。 3.3.1 灭火剂设计用量的计算及灭火装置的配置
a）单防护区灭火剂设计用量
m=C×V1×k1 C-灭火剂设计灭火浓度（kg/m³ ），为0.065kg×1.2（HLK超细干粉 3C认证注册 数据为65g/m³ ）； k1-配置场所危险等级补偿系数，取1.2。 m=（0.065kg×1.2）×(4m×3m×200m)×1.2 =0.078kg×2400×1.2 =224.64(kg) b)单防护区灭火装置配置数量 N≥m/m1 m1-单具灭火装置额定充装量。可选用FZX-ACT5.5/1.5-HLK型灭火装置，单具 灭火剂重装量5.5kg。 N=224.64÷5.5 ≈40.72（具）取41具 c）灭火装置安装间距计算 200m÷41具≈4.88（m） 防护区内灭火装置均衡布置间距4.8m。
3 HLK超细干粉灭火装置应用于管廊消防系统中的设计
灭火装置采用分区联动的启动方式，分区可按管廊的安全隔离门的自然分区方法。应 用设计，宜采用全淹没应用设计。灭火剂设计灭火浓度，不得小于1.2倍国家法定检验 机构出具的生产厂家灭火剂灭火效能有效注册数据。
超细干粉灭火系统设计、现场施工及验收规范
——安装在计算管段下游的喷头数量；
——均衡系统的结构对称度；
——防护区净容积；
——驱动气体贮瓶容积；
——保护对象的计算体积；
——超细干粉贮存容器容积；
——整个管网系统的管道容积；
——防护区内不燃烧体和难燃烧体的总体积；
——防护区容积；
——不能切断的通风系统的附加体积；
——流体流向与水平面所成的角；
C 84
DB37
目
前
本规范依据GB50116《火灾自动报警系统设计规范》、GB50166《火灾自动报警系统施工及验收规范》、GB50347《干粉灭火系统设计规范》、GA578《超细干粉灭火剂》、GA602《干粉灭火装置》等相关国家标准和行业标准，并参考了英国、德国、日本等国家的相关技术规范编写而成。在总结已有科研成果和工程实践的基础上，对本规范所涉及的主要技术参数进行实体灭火实验，确定了超细干粉灭火系统的适用场所、保护对象、基本设计方法和系统的安装与验收要求。
——防护区围护结构的允许压力（Pa）,按1200Pa取值；
——超细干粉灭火剂松密度（kg/L），按0.5㎏/L取值；
——驱动气体系数，按产品样本取值。
3.3
3.3.1
3.3.2
灭火剂设计用量应按下式计算：
………………………………………(8)
式中：
——超细干粉灭火剂设计用量（kg）；
——超细干粉灭火剂设计灭火浓度（kg/m3），按第3.3.1条取值；
防护区不密封度degree of protection zone is not sealed
表示防护区不密封程度，其值为防护区不能自动关闭的开口总面积与防护区内的侧面、底面和顶面总内表面积的比。
组合分配灭火系统combined distribution extinguishing system
超细干粉无管网灭火系统设计、施工及DB42294—2004
湖北省地方标准超细干粉无管网灭火系统设计、施工及验收标准DB42/ 294-2004条 文 说 明 目 次 1 总则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７3 术语与符号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８4 系统的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８5 系统的操作与控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２6 系统的安装施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２7 系统的调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３8 系统的验收．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４9 系统的维护管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５超细干粉无管网灭火系统设计、施工及验收标准 条 文 说 明 １ 总 则 １．１ 本条提出了编制本标准的目的，即为了合理的设计、安装超细干粉无管网灭火系统，保证施工质量，确保灭火系统的正常运行，减少火灾危害，保护防护区内人员生命和财产的安全。
超细干粉灭火系统设计、施工及验收规范 南京廖华
超细干粉灭火系统设计、施工及验收规范南京廖华范本 1：超细干粉灭火系统设计、施工及验收规范1. 引言1.1 目的1.2 范围1.3 参考文件2. 系统设计2.1 建筑物特征分析2.2 系统设计原则2.3 设计参数确定2.4 主要设备选型2.5 管道布置设计2.6 设备安装位置和高度要求2.7 系统阀门设置2.8 系统管道和喷头连接方式2.9 系统排液设计2.10 系统控制方式设计3. 施工准备3.1 设备和材料准备3.2 工艺流程准备3.3 施工方案确定3.4 防护措施4. 施工执行4.1 现场准备4.2 设备安装4.3 管道铺设4.4 喷头安装4.5 系统连接4.6 排水系统安装4.7 控制系统安装4.8 系统调试5. 系统验收5.1 验收前准备5.2 系统功能性验收5.3 安全性验收5.4 环境适应性验收5.5 文档验收5.6 验收结论6. 维护与管理6.1 维护计划制定6.2 维护记录管理6.3 定期维护工作6.4 故障排除与修复附件：相关设计图纸、设备和材料清单、施工记录表格等法律名词及注释：1. 物权法：保护公民和法人的对财产的占有权、使用权和处分权。
2. 建筑法：建筑工程活动中的法律规范及管理办法。
3. 消防法：保护生命财产安全，预防、控制、扑灭火灾的法律规定。
-------------------------------------------------------范本 2：南京廖华超细干粉灭火系统设计、施工及验收规范1. 引言1.1 目的1.2 范围1.3 参考文件2. 系统设计2.1 建筑物特征分析2.2 系统设计原则2.3 设计参数确定2.4 主要设备选型2.5 管道布置设计2.6 设备安装位置和高度要求2.7 系统阀门设置2.8 系统管道和喷头连接方式2.9 系统排液设计2.10 系统控制方式设计3. 施工准备3.1 设备和材料准备3.2 工艺流程准备3.3 施工方案确定3.4 防护措施4. 施工执行4.1 现场准备4.2 设备安装4.3 管道铺设4.4 喷头安装4.5 系统连接4.6 排水系统安装4.7 控制系统安装4.8 系统调试5. 系统验收5.1 验收前准备5.2 系统功能性验收5.3 安全性验收5.4 环境适应性验收5.5 文档验收5.6 验收结论6. 维护与管理6.1 维护计划制定6.2 维护记录管理6.3 定期维护工作6.4 故障排除与修复附件：相关设计图纸、设备和材料清单、施工记录表格等法律名词及注释：1. 物权法：保护公民和法人的对财产的占有权、使用权和处分权。
超细干粉自动灭火装置设计方案范文
超细干粉自动灭火装置设计方案1. 背景介绍自动灭火系统是一种在火灾发生时自动检测并且使火灾得到控制或扑灭的系统。
它可以使一点小的火源得到控制，并且可以保护人们的生命安全和物业安全。
当前，火灾爆发的危险性越来越高，自动灭火系统在各个领域得到广泛应用。
在自动灭火系统中，干粉灭火技术由于其多种优良性能（如扑灭效果好，对多种不同物质都有灭火效果等）而得到了广泛应用，但是粉尘会对人员和设施造成一定的污染，而且干粉的颗粒度大，不易渗透到烟囱、电气设备等狭小空间，所以针对这些问题，超细干粉灭火技术应运而生。
2. 设计目标为了满足大多数场合的灭火需求，设计出一种超细干粉自动灭火装置，其具备以下特点：1.灭火效果好，实现自动灭火；2.粉尘污染小，对人员和设施造成影响较小；3.颗粒度小，能够渗透到狭小空间；4.能够自适应不同环境，实现灵活应用。
3. 系统原理超细干粉自动灭火装置的系统原理如下：超细干粉自动灭火装置系统原理图超细干粉自动灭火装置系统原理图以单探测器的超细干粉自动灭火装置为例，设计方案包括灭火控制器、探测器、超细干粉喷头和灭火管道等四个部分。
探测器检测到有火源时，将通过控制器触发超细干粉喷头进行跨越喷洒，实现自动灭火的目的。
4. 设计细节4.1 确定细粉喷嘴位置超细干粉喷嘴采用风力扰动扩散喷雾技术，通过增加扩散板，可以实现0.5-4米距离的均衡喷雾。
喷嘴的角度应根据不同的环境进行调整，使得细粉可以均匀地覆盖整个区域。
4.2 探测器的设计探测器可以使用光电二极管探头、可燃气体探头等多种形式。
当探测到有火源时，探测器会将信号传输到控制器，并启动超细干粉喷头实现灭火。
4.3 排气管道的设计排气管道的设计应遵循以下原则：排气系统应尽可能远离喷嘴，使烟雾充分排出，同时需要注意管道的大小和阻力，以保证烟雾能够顺畅排出管道。
4.4 控制器的设计控制器通过控制细干粉喷头的开启和关闭时间，实现灭火控制。
在充分考虑喷嘴和探头的位置和距离的情况下，应该设置一个较短的启动时间，以便在火灾初期进行灭火。
超细干粉自动灭火系统设计说明
超细干粉自动灭火装置（系统）设计说明设计项目（项目名称）消防工程设计设计依据⑴《干粉灭火装置》GA602-2006⑵《超细干粉灭火剂》GA578-2005⑶《建筑设计防火规范》GB50016-2006⑷《火灾自动报警系统设计规范》GB50116-98⑸《火灾自动报警系统施工及验收规范》GB50166-92⑹《脉冲干粉自动灭火装置配置设计及安装规范》DB12/T217-2005⑺《超细干粉灭火系统设计、安装与验收规程》DGJ32/TJ80-2009⑻《超细干粉灭火系统设计、施工及验收规范》DB37/T1317-2009⑼国际电工委员会IEC标准有关EMC标准体系⑽建设单位提供的资料及数据⑿ BURAN系列超细干粉灭火装置产品说明书设计说明3.1设计对象及火灾种类3.1.1保护区域：3.1.2保护对象：保护区域内物品3.1.3火灾类别：类3.1.4保护区内温度：常温3.2设计原理BURAN系列非爆破式非储压式超细干粉灭火装置同时具有自动、手动、系统联动及远距遥控启动等启动控制方式，并可同时实现无源自发组网联动。
3.2.1自动启动灭火装置启动连接线和标配的温感启动器相连。
当防护区发生火灾时，环境温度达到温感启动器公称动作温度（≥70℃）时，灭火装置接收到启动信号，固气转换剂被激活，壳内气体迅速膨胀内部压力增大，将喷嘴薄膜冲破，超细干粉向保护区域喷射并迅速向四周弥漫，形成局部灭火或全淹没灭火状态，火焰在超细干粉连续的物理、化学作用下被扑灭。
3.2.2手动启动防护区发生火灾时,按下每个防护区的专用手动紧急启动按钮后，延时启动模块进入延时阶段（0-30秒可调），此阶段用于警示或疏散人员（声光报警器等动作），延时结束，灭火装置即启动；在此延时过程中亦可按紧急停止钮取消启动执行；如果遇紧急情况也可不待延时结束强行按下强启按钮提前启动。
3.2.3系统联动当与灭火装置相连接的火灾报警控制器接收到两个独立的火灾信号后，延时至设定的时间后启动灭火装置释放超细干粉灭火剂灭火。
DB37T1317-2009《超细干粉灭火系统设计、施工及验收规范》-超细干粉,灭火系统...04
DB37T1317-2009《超细干粉灭火系统设计、施工及验收规范》-超细干粉,灭火系统 (04)在调研中也注意到了HLK非贮压超细干粉灭火装置，由于采用了新的喷发技术，较好的解决了灭火剂喷射不均匀的问题。
对该类型非贮压灭火装置通过国家固定灭火系统和耐火构件质量监督检验中心的型式检验报告中的技术参数对比，可以看到其全淹没应用保护容积已与贮压灭火装置相差不大。
但因这只是个别厂家才能达到的水平，从多数产品性能来考虑，《规范》规定非贮压灭火装置全淹没应用设计及局部体积法设计时，灭火剂用量不小于1.5倍的补偿系数。
2.2.1无管网全淹没灭火系统设计、计算《规范》第3.3条规定了无管网全淹没灭火系统的设计、计算。
其中规定超细干粉灭火剂设计灭火浓度不得小于1.2倍厂家灭火效能注册数据。
并规定无管网灭火系统中灭火装置的布置，应使喷射形成的有效灭火粉雾在防护区内分布均匀。
上述规定，是国内外先进标准的一般做法。
a）灭火剂设计用量计算公式：m=C×(Vv-Vg)×K1×K2×K3式中：m——超细干粉灭火剂设计用量（kg）；C——超细干粉灭火剂设计灭火浓度（kg/m3），按《规范》第3.3.1条取值；K1——配置场所危险等级补偿系数，按《规范》表3.2.2取值；K2——防护区不密封度补偿系数，按《规范》表3.3.3-1取值；K3——超细干粉灭火装置喷射不均匀补偿系数，按《规范》表3.3.3-2取值；Vg——防护区内不燃烧体和难燃烧体的总体积（m3）；Vv——防护区容积（m3）。
b）灭火装置数量计算公式：N≥m/m1式中:N——悬挂式超细干粉灭火装置数量（具）；m1——单具悬挂式灭火装置超细干粉额定充装量（kg）。
2.2.2无管网局部应用灭火系统的设计、计算《规范》第3.5条规定了局部应用灭火系统的设计可采用面积法或体积法，其条件原则与管网灭火系统的设计相同。
并在3.5.2条中规定了无管网灭火系统采用面积法设计时应遵循的原则。
最新超细干粉灭火系统设计、施工及验收规范 免费下载
有效喷射时间effective discharge time
灭火装置在释放装置完全开启状态下，自灭火剂从喷头开始喷出至喷射流的气态点出现的这段时间。
2.2
2.2.1
——保护对象计算面积；
——悬挂式超细干粉灭火装置正方形保护面积的灭火剂喷射强度；
——不能自动关闭的防护区开口面积；
——防护区内的侧面、底面、顶面的总内表面积；
e)灭火系统应用于立体高架库货架防火保护时，喷头或灭火装置应分层布置，宜以货件为灭火单元进行保护。货件互为三面遮挡时，宜按有围拦结构进行计算。
3.2
3.2.1
3.2.2
……………………………………………(1)
……………………………………………(2)
……………………………………………(3)
=1.1 ≤5% ……………………………………………(4)
──C类火灾：气体火灾；
──E类火灾：物体带电燃烧的火灾；
──F类火灾：烹饪器内的烹饪物（如动、植物油脂）火灾。
3.1.2
──硝化纤维、炸药等无空气仍能迅速氧化的化学物质与强氧化剂；
──钾、钠、镁、钛、锆等活泼金属及其氢化物。
3.1.3
3.1.4
3.1.5
3.1.6
3.1.7
备用超细干粉贮存容器应与系统管网连接，并能与主用超细干粉贮存容器切换使用。
2.1.15
驱动气体expellant gas
输送超细干粉灭火剂的气体。
2.1.16
驱动气体贮气瓶expellant gas storage cylinder
贮存驱动气体的高压钢瓶。
2.1.17
驱动气体系数expellant gas factor
超细干粉灭火系统管网灭火系统的设计
超细干粉灭火系统管网灭火系统的设计王海燕①陈仕林②（1.湖北省消防总队，湖北武汉430070 2、武汉绿色消防器材有限公司430074）摘要：针对超细干粉灭火系统在缺少相应规范的情况下，提出了超细干粉灭火系统在设计应用中存在的一些疑问，并就相关问题作相应的探讨。
关键词：超细干粉、灭火系统、防护区、全淹没灭火、局部应用灭火；一、前言超细干粉灭火剂是一种性能良好、应用广泛的新型灭火剂，超细灭火粒子由于比表面积大，活性高，受热分解速度快，捕获自由基能力强，故灭火效能急剧提高，粉体能在空气中悬浮数分钟，形成相对稳定的冷气溶胶，所以，不仅灭火效能很高，且使用方法也完全不同于一般传统干粉灭火剂，超细干粉灭火剂可以长时间悬浮，它能类似气体释放并能绕过障碍物，散布到各个角落，在相对封闭的空间实现全淹没式灭火。
并因灭火时粉体沉降后的物理覆盖特点，又能实现大空间内（或开放场所）局部淹没方式灭火。
使干粉灭火得到技术拓宽应用。
广泛应用于各种场所扑救A、B、C、E、F类火灾。
D类超细干粉灭火剂可用于扑救D类火灾。
超细干粉灭火技术已成为我国消防行业的一枝奇葩，自2001年由武汉绿色消防器材有限公司首家开发成功后，经过十多年的发展，已经在全国范围内广泛推广应用，超细干粉灭火设备主要以无管网灭火装置为主，近两年，以武汉绿色消防器材有限公司为代表的部分企业研制出超细干粉有管网灭火系统，并已在多个行业投入使用，在实际应用中，我们发现超细干粉有管网灭火系统的设计施工缺少规范可依，虽然国内大多数省份都有超细干粉灭火方面的标准或规范，如湖北省的《超细干粉无管网灭火系统设计、施工及验收标准》、江苏省的《超细干粉灭火系统设计、安装及验收规程》、陕西省的《固定式燃气型超音速干粉灭火系统设计、施工及验收规范》等，以及即将颁布的中国工程建设标准化协会标准《干粉灭火装置技术规程》均为超细干粉无管网灭火系统的标准，目前仅山东省颁布的《超细干粉灭火系统设计、施工及验收规范》中对有管网系统加入了部分要求和计算方法，为众多的超细干粉生产企业及设计部门提供了设计参考，但因为超细干粉是新产品，很多数据需要经过实践进行验证，从一定意义上讲，该规范对有管网部分的条文基本上是复制GB50347《干粉灭火系统设计规范》中的相关内容，还不能完全适用于超细干粉灭火系统，据悉，GB50347《干粉灭火系统设计规范》在修订中，其中准备加入超细干粉灭火的内容，但标准的正式颁布还有待时日，本文在总结实践工作中的经验及遇到过的问题和困惑的基础上，将具有代表性的一些问题和处理方法进行探讨，谨供各位参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《超细干粉灭火系统设计、施工及验收规范》DB37/T1317-2009超细干粉灭火剂为一种性能良好，应用广泛的新型灭火剂。
超细干粉灭火剂目前有以磷酸铵盐为灭火组分的ABC超细干粉灭火剂或以聚合材料为灭火组分的复合型ABC超细干粉灭火剂。
该类灭火剂由于90%的粒径≤20μm，比表面积大，在火场反应速度快，因而灭火效率高。
普通磷酸铵盐超细干粉灭火剂灭火效能≤0.15kg/m3，复合型超细干粉灭火剂灭火效能≤0.06kg/m3。
灭火剂既可全淹没应用灭火，又可局部应用灭火，广泛应用于各种场所扑救A、B、C、E、F类火灾。
特种超细干粉灭火剂可用于扑救D类火灾。
超细干粉灭火系统，采用了近几年成熟的扑救火灾的控制释放技术，采用电控启动、定温启动、电控手动启动等多种启动方式，用于相对封闭的空间全淹没应用灭火，或开放场所局部保护应用灭火，具有安装、维修方便，应用灵活，灭火效能高等一系列优点。
鉴于超细干粉灭火剂及灭火系统近年来应用广泛，为规范产品的生产，公安部颁布了GA578―2005《超细干粉灭火剂》、GA602―2006《干粉灭火装置》产品行业标准。
由于目前我国尚未颁布超细干粉灭火系统设计应用的行业标准及国家标准，为规范超细干粉灭火系统的设计及施工过程，提供必要的设计、施工、验收依据，山东省颁布了DB37/T1317《超细干粉灭火系统设计、施工及验收规范》地方标准（以下简称《规范》）。
该《规范》依据GB50116《火灾自动报警系统设计规范》、GB50166《火灾自动报警系统施工及验收规范》、GB50347《干粉灭火系统设计规范》、GA578《超细干粉灭火剂》、GA602《干粉灭火装置》等相关国家标准和行业标准，并参考了英国、德国、日本等国家的相关技术规范编写而成。
在总结已有科研成果和超细干粉灭火系统多年来应用工程实践的基础上，对《规范》所涉及的主要技术参数进行实体灭火实验，确定了超细干粉灭火系统的适用场所、保护对象、基本设计方法和系统的安装与验收要求。
该《规范》共分十一章，主要内容包括：总则、术语和符号、系统设计、管网计算、系统组件、控制与操作、安全要求、系统安装、系统调试、系统验收、维护管理、附录及条文说明。
《规范》规定的主要技术参数均通过实体灭火实验，基本设计方法和系统的安装及验收要求科学合理，可操作性强，为国内第一部完整的超细干粉灭火系统设计、施工及验收规范。
1、《规范》内容完整，包含了目前国内在用的超细干粉灭火系统基本类型。
超细干粉灭火剂及灭火系统问世以来，以其优良的性能在国内迅速普及，为适应超细干粉灭火系统应用需要，几年来国内颁布了一些地方标准（规范、规程）。
这些地方标准大多只对燃气型非贮压式干粉（或超细干粉）灭火装置设计及安装作了规范，没有对贮压式超细干粉灭火装置的设计、安装作规范。
其中地方标准DB42/294―2004《超细干粉无管网灭火系统设计、施工及验收标准》，只规范了贮压式超细干粉无管网灭火系统的设计、施工及验收，未对非贮压式灭火装置的设计、安装作出规范。
新颁布的DB37/T1317《超细干粉灭火系统设计、施工及验收规范》吸取了以往所颁布的地方标准的优点，弥补其中不足和缺陷，充实和完善了超细干粉灭火系统设计、施工及验收内容。
1.1《规范》规定了贮压型超细干粉和非贮压型超细干粉灭火装置设计、安装及验收要求，为贮压型超细干粉灭火装置和非贮压型超细干粉灭火装置设计、安装和验收提供了技术依据。
1.2《规范》规定了超细干粉管网灭火系统（包括预制型灭火装置如柜式灭火装置）的设计、安装及验收要求，为超细干粉管网灭火系统的设计、安装及验收提供了技术依据。
1.3根据超细干粉灭火装置在厨房消防实际应用情况，《规范》规定了超细干粉灭火系统可用于扑救F类火灾：烹饪器内的烹饪物（如动植物油脂）火灾。
1.4根据超细干粉灭火系统在立体高架库防火保护的实际应用情况，《规范》规定了超细干粉灭火系统应用于立体高架库消防保护的设计、安装要求，为超细干粉灭火系统在立体高架库的消防应用提供了技术依据。
2、《规范》设计、计算方法科学合理。
管网系统的设计与无管网系统的设计，采取了不同的计算方法。
主要技术参数经实体灭火验证。
《规范》对超细干粉管网灭火系统、无管网灭火系统设计应用的一般规定作了规范。
如《规范》第3.1及3.2条对超细干粉灭火系统用于扑救火灾的类别作了规定，第3.1.9条对全淹没灭火系统的防护区条件作了规定；第3.1.10条对局部应用灭火系统的保护对象条件作了规定。
以上这些规定，均为超细干粉管网灭火系统和无管网灭火系统的设计、应用共同遵循的规定。
管网超细干粉灭火系统（包括预制灭火系统，如柜式灭火系统）主要由灭火剂贮罐部件、贮气瓶组件、安全防护装置、灭火启动装置、管道、喷嘴等部件组成，是由管道输送灭火剂，通过设置在防护区或保护对象上的喷头喷出灭火的系统。
超细干粉无管网灭火系统由控制系统及悬挂式灭火装置组成。
灭火装置按驱动方式目前分为贮压式或非贮压式两种。
贮压式灭火装置主要由灭火剂贮罐、喷头、压力指示器、感温元件、热引发器、电引发器等组成。
非贮压式灭火装置主要由灭火剂贮罐（或壳体）、气体喷发剂盒、铝箔喷口（或喷头）、热引发器、电引发器等组成。
超细干粉管网灭火系统与无管网灭火系统无论从组成部件及应用方法上均有很大区别，因此《规范》参考了国内外的有关标准、规范，对超细干粉管网灭火系统或无管网灭火系统采取了不同的设计计算方法，对两种灭火系统的安装、施工分别作了规定。
2.1管网灭火系统的设计、计算超细干粉管网灭火系统的基本设计、计算方法，参考了国外Vds2111/foym3038-1985《干粉灭火装置规范》、NFPA17-1998《干粉灭火系统标准》、EN12416-2:2001《固定式灭火系统?干粉系统?pt2:设计，安装与维护》等标准，依据国内GB50347《干粉灭火系统设计规范》、GB50193《二氧化碳灭火系统设计规范》等标准，采用了实体灭火实验的技术参数。
2.1.1管网全淹没灭火系统设计、计算管网灭火系统全淹没应用时，要求防护区内的超细干粉灭火剂满足灭火浓度的要求，同时要求分布均匀。
其试验方法，GA578《超细干粉灭火剂》标准中检验灭火剂全淹没灭火浓度的规定中有详细规定。
全淹没管网灭火系统设计计算时，按《规范》的要求和规定，并根据防护区现场实际条件进行设计、计算，即能满足灭火的实际要求。
2.1.2管网局部应用灭火系统设计、计算管网灭火系统局部保护灭火应用时，其设计方法分为面积法和体积法，这是国家标准和国外先进标准比较一致的分类法。
前者适用于着火部位为平面的情况，后者适用于采用面积法不能做到使所有表面被完全覆盖时，应采用体积法进行设计的情况。
《规范》对上述面积法设计计算和体积法设计计算不仅给出了设计方法和计算公式及应用的技术参数，还在条文说明中详细说明了技术参数的来源及试验验证方法，这不仅大大提高了设计计算的可靠性，同时也给设计人员对喷头的布置等设计提供了极大的方便。
a）采用面积法设计时，灭火剂设计用量计算公式：m=N1×Qi×t式中m――超细干粉灭火剂设计用量（kg）；N1――喷头数量；Qi――单个喷头的超细干粉输送速率（kg/s），按产品样本取值；――灭火剂有效喷射时间（s）。
公式中单个喷头的超细干粉输送速率Qi取值，是保证在灭火剂有效喷射时间内熄灭面积为25m2正方形油池的火。
由于生产厂家超细干粉灭火剂灭火效能不同，以及灭火系统的工作压力、喷头的构造等参数不同，单个喷头的超细干粉输送速率Qi的取值参数也不同。
通常情况下，灭火剂灭火效能越高，Qi的取值越小。
《规范》在条文说明中介绍了采用面积法设计计算公式的验证方法。
试验模型为正方形油池，面积为25?O。
燃料为93号车用汽油，油池液面距沿口150mm。
喷头设置1个布置于油池上空中央，灭火装置采用山东环绿康FZGA/1.2-CX型灭火装置。
灭火装置内充装12kg～15kg灭火效能注册数据为0.06?K/ｍ?3;，HLK复合型超细干粉灭火剂，点燃油池预燃30s，启动灭火装置灭火。
火熄灭后，关闭驱动气体阀门，油池中仍有可点燃油料。
以三次较接近灭火时间计算，灭火剂有效喷射时间平均值为15s，单个喷头输送速率Qi为0.50kg/s。
《规范》条文说明中应用上述技术参数，用超细干粉灭火系统应用于4.8m×9.2m=44.16?O一大型淬火油槽工程的举例，说明设计计算过程。
因单个喷头正方形有效保护面积为25?O，边长为5m，所以设置两个喷头即可满足覆盖整个油槽的要求。
灭火剂设计用量为：m=n×Qi×tm=2×0.5×15m=15kg选用灭火效能注册数据为0.06?K/ｍ?3;的复合型超细干粉灭火剂，15kg充装量的FZGA15/-CX型灭火装置，设置两个喷头。
采用面积法设计时，喷头保护面积的试验验证火灾模型为正方形油池，因而单个喷头的有效保护面积为正方形的参数，这是国内外先进标准的一般要求。
同时也为设计人员计算设置灭火系统的喷头提供了快捷的方法。
b）采用体积法设计时，灭火剂设计用量计算公式：m=V1×qv×t式中：m――超细干粉灭火剂设计用量（kg）；v1――保护对象的计算体积（m3）；qv――单位体积的喷射速率（?K/s?ｍ?3;），按产品样本取值；t――超细干粉灭火剂有效喷射时间（s）。
公式中单位体积喷射速率qv取值，由于生产厂家超细干粉灭火剂灭火效能不同以及灭火系统工作压力，喷头的构造等参数不同，因此qv也不同。
灭火剂灭火效能越高，qv的取值系数越小。
《规范》在条文说明中介绍了采用体积法设计计算公式的验证方法。
试验火灾模型为1.2m×1.2m×1.5m的钢架及油盘。
钢架分三层，各层分别放5个油盘，油盘内加入1.5L93号车用汽油，燃料底部垫水。
火灾模型外围分四面竖放钢制屏拦，屏拦至保护对象外缘为0.8m。
试验时放置不同屏拦面数。
试验采用山东环绿康FZGA/1.2-CX型灭火装置，灭火装置内充装6?K～15?K灭火效能注册数据为0.06?K/ｍ?3;HLK复合型超细干粉灭火剂，设计喷射时间控制在10s，火熄后关闭驱动气体，灭火剂称重计算，超细干粉灭火剂单位体积喷射率qv值为0.01kg/s?m3。
《规范》在条文说明中举例说明了用上述技术参数取值的设计计算过程。
灭火剂设计用量m计算举例：3150KVA油浸变压器，其外部尺寸为2.5m×2.3m×2.6m，安装方式为落地安装，四面及顶部为无围拦结构。
灭火系统采用体积法设计，按《规范》3.4.4条a)项的规定，当保护对象四面及顶部无实际围栏结构，其计算体积时，它们至保护对象外缘的距离不应小于1m，因此，计算体积V1为：V1=(2.5+1×2)×(2.3+1×2)×(2.6+1)=69.66（m3）因为《规范》第3.4.2条规定室外或有复燃危险的室内局部应用灭火系统的超细干粉灭火剂喷射时间不应小于15s，因此本公式计算取值=15s。
