MD380(CANlink)卡使用说明书MD系列模块化矢量型变频器选配件V0.1第1章概述 (1)第2章安装与设置 (2)2.1安装到变频器 (2)2.2硬件布局 (3)2.3接口说明 (3)2.3.1通讯接口 (3)2.3.2配置跳线 (4)2.3.3CANlink总线拓扑 (4)2.3.4CANlink传输距离 (5)第3章CANlink通讯相关功能码 (6)3.1CANlink配置 (6)3.2通讯控制相关功能码 (7)第4章CANlink操作 (8)4.1CANlink网络简介 (8)4.2变频器功能码操作 (8)4.2.1变频器功能码地址 (8)4.2.2变频器操作举例 (16)4.2.3写变频器操作 (18)4.2.4读变频器操作 (18)第5章PLC控制变频器操作 (19)5.1变频器通讯配置 (19)5.2PLC通讯配置 (19)5.3操作举例 (21)附录一:版本更新说明 (22)第1章概述感谢您使用汇川技术MD380系列变频器产品及MD38CAN1(CANlink)现场总线适配器。

MD38CAN1通讯卡是设计用于MD380系列变频器进行CAN通讯网络的专用扩展卡,可让变频器接入高速的CAN、CANlink通讯网络,实现现场总线的控制。

CANlink是汇川控制技术公司开发的基于CAN总线的网络,该网络协议是一个开放的协议,支持该协议的设备均可接入CANlink网络。

汇川技术产品变频器、伺服控制器、HMI与PLC等产品可以使用CANlink实现无缝连接。

MD38CAN1 符合标准的CANlink现场总线标准。

在使用本产品前,请认真的阅读本手册。

第2章 安装与设置2.1 MD38CAN1卡安装MD38CAN1卡内嵌入汇川技术的变频器中,安装前请关断变频器供电电源,10分钟后等变频器充电指示灯彻底熄灭后才能进行安装。

请参考图 2.1的安装示意进行安装。

在MD38CAN1卡插入变频器后请固定相应的螺钉。

MD380通用变频器应用

MD380通用变频器应用

一. MD380特点概述及基本参数设置
MD380支持的五种编码器
2.UVW增量编码器(F1-28=1 ) 对应 MD38PG3 --- Max: 500 KHz UVW编码器也是一种光电型编码器。除了有ABZ方波脉冲之外,还有UVW相带方波.UVW相带和电机的极 对数一一对应,这样,当鉴别UVW信号时,可以很容易得到转子与编码器安装的交角。除了有分辨率 指标之外,还有极对数之分,当选用这种编码器的时候,必须知道所使用的电机的极对数!!! 3.省线式UVW编码器(F1-28=4) 对应 MD38PG1 --- Max: 500 KHz 省线式编码器相比UVW增量编码器而言,顾名思义只是省掉了U、V、W三根线(差分为六根线),只在 电机启动伊始百十毫秒内,把U、V、W信号分别复用在A、B、Z上,由A、B、Z给出U、V、W信息。 4.旋转变压器(F1-28=2)对应 MD38PG4 旋转变压器编码器,顾名思义,是一个旋转的变压器,通过给原边励磁,可理解为马达的定子,转子 则有两副绕组,一副正弦绕组,一副余弦绕组)。所不同的是: 定子与转子有匝数比的关系。
使用外部24V电源时:
漏型接法
源型接法
注:使用外部电源,必须把+24V与OP间的跳线J9去掉!
Innovation+ Advance
二.总体调试步骤及接线疑难问题指引
DO数字输出接线
Innovation+ Advance
三.功能参数应用讲解
3.1 V/F控制参数设置
Innovation+ Advance
Innovation+ Advance
三.功能参数应用讲解
3.7 任意到达电流检测功能
当变频器的输出电流,在设定任意到达电流的正负检出宽度内时,DO输出ON信号。 MD380提供两组任意到达电流及检出宽度参数。

MD38PC1用户可编程卡说明书

MD38PC1用户可编程卡说明书

MD380(用户可编程)卡使用说明书MD系列模块化矢量型变频器选配件V0.1目录第1章概述 (1)第2章安装与设置 (2)2.1安装到变频器 (2)2.2硬件布局 (2)2.3接口说明 (3)2.3.1端子接口 (3)2.3.2跳线接口 (5)第3章与变频器通讯配置 (7)3.1可编程模块内部通讯方法 (7)3.2变频器通讯数据 (10)3.2.1数据接收表 (11)3.2.2数据发送表 (12)第4章相关功能码说明 (15)第5章用户编程卡的使用案例 (21)第1章概述感谢您使用汇川技术MD38PC1(用户可编程)扩展卡。

MD38PC1用户可编程卡是一款集成PLC功能的扩展卡。

用户可以通过安装该扩展卡,使MD380系列变频器支持PLC(用户可编程)功能。

该卡与变频器无缝连接,使得PLC程序对变频器的控制更简单更快捷,相比PLC+变频器的组合更有优势。

在使用本产品前,请认真的阅读本手册。

第2章 安装与设置2.1 安装到变频器MD38PC1 卡内嵌入汇川技术的变频器中,安装前请关断变频器供电电源,10分钟后等变频器充电指示灯彻底熄灭才能进行安装。

请参考图 2.1的安装示意进行安装。

在MD38PC1卡插入变频器后请固定相应的螺钉。

注意:MD38PC1扩展卡(用户可编程卡)不允许带电拆装。

图 2.1 MD38PC1安装示意图2.2 硬件布局MD380PC1的硬件布局如图 2.2所示,大尺寸扩展卡的安装图图 2.2 MD38CAN2硬件布局图2.3 接口说明2.3.1 端子接口端子各个接口功能说明如表 2.1所示。

表 2.1 端子接口说明2.3.2 跳线接口表 2.2 跳线说明第3章与变频器通讯配置MD38PC1用户可编程卡兼容汇川H1U 系列PLC编程环境,用户可使用D 元件范围为D0—D6999,通过配置快表和慢表自收发来实现与变频器的实时交互。

MD380变频器参数组中,A7、A9、U3组为用户可编程卡专用功能组。

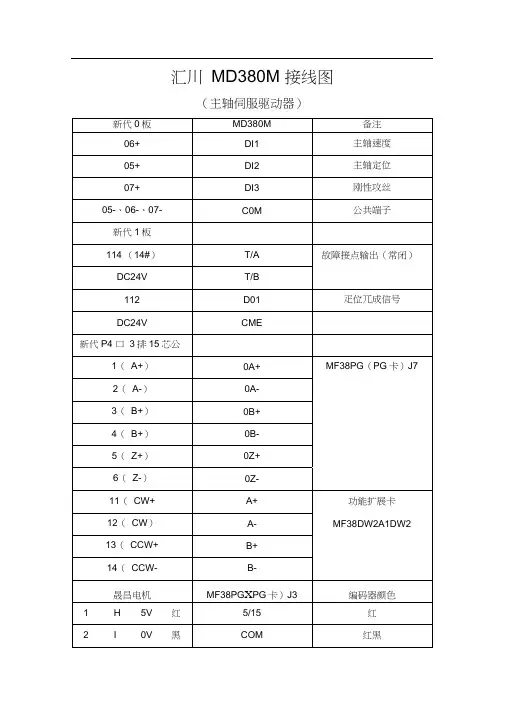

汇川MD380M参数及接线图

汇川MD380M参数及接线图
1
F1-32
UVW编码器UVW相序(反向)
1
F1-37
自学习时使用,参数调2
一般默认值0
F2-00
速度环比例增益1
40
F2-01
速度环积分时间1
F2-03
速度环比例增益2
80
F2-04
速度环积分时间2
F4-00
DI1正转运行
01
F4-01
DI2主轴准停
66
F4-02
DI3脉冲控制时,指令脉冲UP端子(攻牙)
2(A-)
0A-
3(B+)
0B+
4(B+)
0B-
5(Z+)
0Z+
6(Z-)
0Z-
11(CW+
A+
功能扩展卡
12(CW)
A-
MF38DW2A1DW2
13(CCW+
B+
14(CCW-
B-
晟昌电机
MF38PGXPG卡)J3
编码器颜色
1
H5V红
5/15

2
I0V黑
COM
红黑
3
A
A+
绿
A+

4
B
A-

A-
蓝白
77
F4-03
DI4外部故障常闭输入
33
FP-01
恢复出厂参数,不包括电机参数
01
故障名称
故障原因排查
Err02
加速过电流,加速时间太短
Err03
减速过电流,减速时间太短
Err05
加速过电压,加速时间太短
Err06

汇川变频器MD380变频器在拉丝上的应用

汇川变频器MD380变频器在拉丝上的应用

307# MD380拉丝机非标软件说明文档版本:V1.1软件版本:V307.15目录第1章软件简概1.1 软件版本1.2 简要描述第2章拉丝机专用功能码第3章其他相关功能码第4章速度控制模式调试说明4.1 调谐4.2 收卷应用4.2.1 手动设置功能码4.2.2 快速设置方法4.3 动力放线应用4.4 断线检测4.5 停机抱闸输出4.5.1 方式一:使用FDT输出4.5.2 方式二:4.6 退火4.7 直进式拉丝机牵引调试第5章转矩控制模式调试说明5.1 收卷模式5.1.1 收卷模式1(默认A9-16=0):5.1.2 收卷模式2,A9-16=1:5.1.3 收卷模式3,A9-16=2:5.1.4 参数设置:第1章软件简概1.1 软件版本F7-11 = 307.15(307#非标15版本)1.2 简要描述307#软件主要针对水箱式双变频拉丝机及直进式拉丝机张力控制进行优化,已取消卷径计算,用户可根据工况进行单独PID或主+PID方式进行张力控制。

(单独PID控制仅支持收放卷应用)根据不同用户习惯设置几组参数宏,尽量减少用户设置参数的工作量。

(1) FP-01功能参数值5-恢复为收线参数1(单独PID控制,故障自动复位,PID检测断线有效)(2) FP-01功能参数值6-恢复为主拉参数1(故障自动复位)(3) FP-01功能参数值7-恢复为收线参数2(默认主+PID控制)(4) FP-01功能参数值8-恢复为主拉参数2(5) FP-01功能参数值9-恢复为直进式拉丝机牵引参数(6) FP-01功能参数值10-恢复为动力放线参数注:使用前应先进行FP-01 = 1恢复出厂值,约3秒后再进行上述操作第2章拉丝机专用功能码表2.1 功能码与参数说明:1、出厂默认收卷模式,FA-11 PID给定变化时间5.00s。

FA-07默认微分生效。

如非收卷场合,可先将FA-07/11设置为0。

2、增加DO输出功能42:停机抱闸输出。

MD380CAN-OPEN通讯扩展卡说明书

MD380CAN-OPEN通讯扩展卡说明书

指示灯 PWR(红)
ERR (红)
RUN (绿)
表 2.5 MD38CAN2状态指示灯说明
状态
说明

上电正常

上电不正常,请检测安装是否正常
亮 快速闪烁 闪两下
亮 闪烁
内部变频器通讯超时 CANopen地址设置错误 CANopne紧急报文变频器故障 运行 预运行

停止
3、MD38CAN2卡协议说明
■ 3.1 软件特性
LED H
图示名称 SW1 S2/S3
J2
J1 H CN1 LED
S2
S3
J1
CN1
3
2 1
J2
