阀门CAD符号

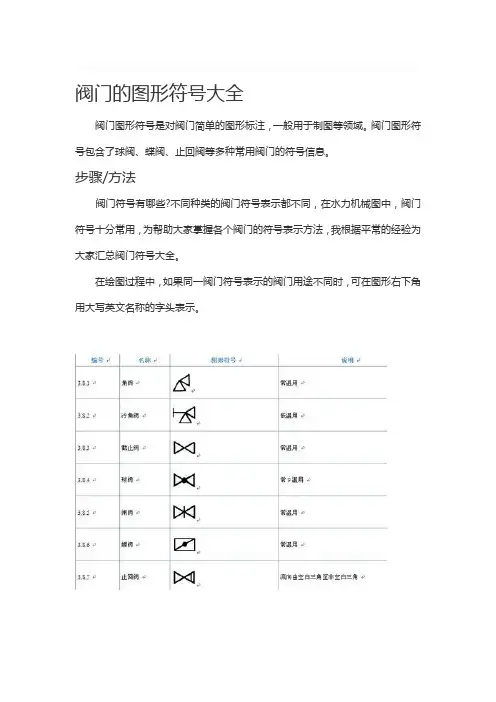

阀门的图形符号大全
阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。
阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。
步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。
阀门的图形符号大全
阀门的图形符号大全
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。
阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。
步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。
经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。
举报
有用已收藏评论(2)。

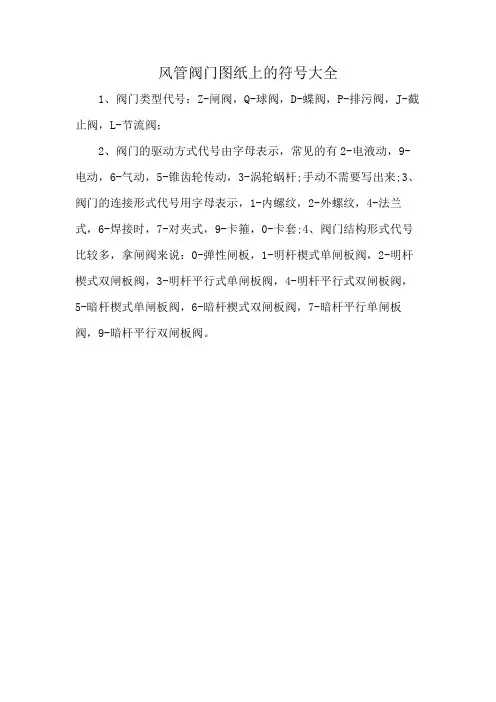

风管阀门图纸上的符号大全
风管阀门图纸上的符号大全
1、阀门类型代号：Z-闸阀，Q-球阀，D-蝶阀，P-排污阀，J-截止阀，L-节流阀；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;
4、阀门结构形式代号比较多，拿闸阀来说：0-弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3-明杆平行式单闸板阀，4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6-暗杆楔式双闸板阀，7-暗杆平行单闸板阀，9-暗杆平行双闸板阀。
CAD阀门符号图画法
如有侵权请联系告知删除，感谢你们的配合！
如有侵权请器恒温阀疏水阀mhhibihi瘦动闸阀浮球阀浮球阀气动闸阀谶压水位控制管道过滤器电磁阀电动三通阀减压孔板倒轟防止器止回阀活接头法兰止回阀电动闸阀电动三通阀固定支架电动蝶阀自力式流星控膨胀阀闸阀自力式压差控温度传感器卧式除汚器方形伸缩器湿度传感器漏斗排水自动排气阀肘式水嘴地漏排水自动排气阀肘式水嘴单联化验水嘴明沟排水单联化验水嘴向上弯头双联化验水嘴三联化验水嘴离子静电水姓疏水器阀组立式除汚器调节止回美断电动双位碟阀电动二通调节电动调节碟阀气动二通调节气动三通调节气动调节碟阀毛发聚集器水管防护阀门除垢價截止阀1354
阀门的图形符号大全
阀门的图形符号大全（网上收集,若有不妥,请接洽）
【2 】
阀门图形符号是对阀门简略的图形标注,一般用于制图等范畴.阀门图形符号包含了球阀.蝶阀.止回阀等多种常用阀门的符号信息.
步骤/办法
阀门符号有哪些?不同种类的阀门符号表示都不同,在水力机械图中,阀门符号十分常用,为关心大家控制各个阀门的符号表示办法,我依据平凡的经验为大家汇总阀门符号大全.
在画图进程中,假如统一阀门符号表示的阀门用处不同时,可在图形右下角用大写英文名称的字头表
示.。
阀门图例符号大全（值得收藏）
阀门图例符号⼤全（值得收藏）
阀门图例简介：
阀门图例（阀门图形符号）是指⽤绘图的⽅式将阀门⽤简单的图形描绘出来进⾏标注。
阀门图例起到⼀个⽰意、标准的作⽤，⼀般来说，阀门图例的差异都不⼤，但也会存在⼀定程度上的区域性差别。
阀门图例⼤全包括各个种类阀门的图例，其中也包含了球阀、蝶阀、闸阀、截⽌阀等多种常⽤阀门的符号信息。
在给排⽔专业制图中，阀门图例⼤全是重要的参考资料。
不同种类的阀门符号表⽰都不同，为帮助⼤家掌握各个阀门的符号表⽰⽅法，下⾯就为⼤家汇总下阀门图例⼤全，以供⼤家查阅。
阀门图例⼤全：
阀门图形符号：
注：阀门图例应以图样表⽰，不得以⽂字代替绘图。
在绘图过程中，如果同⼀阀门符号表⽰的阀门⽤途不同时，可在图形右下⾓⽤⼤写英⽂名称的字头表⽰。
如必须对某部分进⾏说明时，说明⽂字应通俗易懂、简明清晰。
有关全⼯程项⽬的问题应在⾸页说明，局部问题应注写在本张图纸内。
阀门的图形符号大全
阀门的图形符号大全（网上收集，如有不妥，请联系）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。
阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。
步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。
阀门的图形符号大全之欧阳歌谷创作
阀门的图形符号大全（网上收集，如有不妥，请联系）
欧阳歌谷（2021.02.01）
阀门图形符号是对阀门简单的图形标注，一般用于制图等领域。
阀门图形符号包含了球阀、蝶阀、止回阀等多种常用阀门的符号信息。
步骤/方法
阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，我根据平常的经验为大家汇总阀门符号大全。
在绘图过程中，如果同一阀门符号表示的阀门用途不同时，
可在图形右下角用大写英文名称的字头表示。
阀门常用代号和图形符号
3.3.5 流程图和系统图中，常用设备图形符号宜符合表3.3.5的规定。
3.3.6 常用管件和其他附件的图形符号宜符合表3.3.6的规定。
3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。
3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。
3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。
3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。
4 图样内容及画法4.1 一般规定4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。
4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。
有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。
4.1.3 图名的标注方式宜符合下列规定：1 当一张图中仅有一个图样时，可在标题栏中标注图名；2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。
4.1.4 图面布置宜符合下列规定：1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制；2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；3 图样的说明应布置在图面右侧或下方。
4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。
4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。
4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3…”进行编号。
4.1.8 简化画法宜符合下列规定：1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。
