氮气管道安装施工设计及施工方案
氮气管道安装施工方案【范本模板】

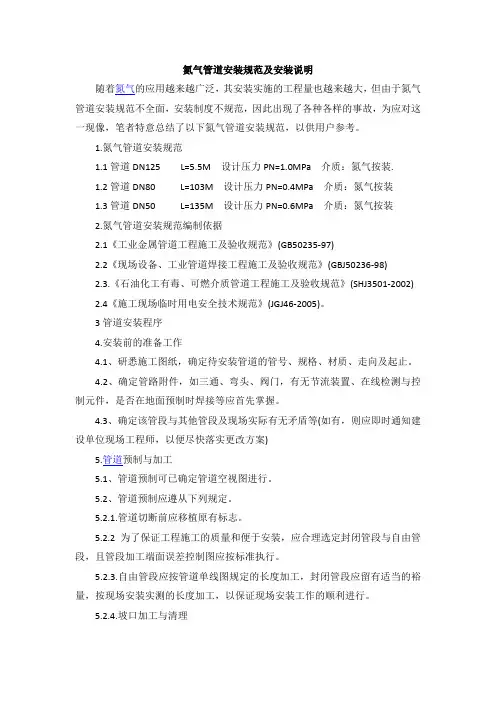

氮气管道安装施工方案
2010—09-19 08:56:49|分类:默认分类阅读387 评论0 字号:大中小订阅
氮气管道安装施工方案
1。工程内容
1。1管道DN125 L=5.5M 设计压力PN=1.0 MPa 介质:氮气按装。
1.2管道DN80 L=103M 设计压力PN=0。4 MPa 介质:氮气按装
1。3管道DN50 L=135M 设计压力PN=0。6 MPa 介质:氮气按装
2。编制依据
2。1《工业金属管道工程施工及验收规范》(GB50235—97)
2。2《现场设备、工业管道焊接工程施工及验收规范》(GBJ50236-98)
2。3. 《石油化工有毒、可燃介质管道工程施工及验收规范》(SHJ3501—2002)
2。4《施工现场临时用电安全技术规范》(JGJ46-2005).
3管道安装程序
4.安装前的准备工作
4.1、研悉施工图纸,确定待安装管道的管号、规格、材质、走向及起止。
4。2、确定管路附件,如三通、弯头、阀门,有无节流装置、在线检测与控制元件,是否在地面预制时焊接等应首先掌握。
4。3、确定该管段与其他管段及现场实际有无矛盾等(如有,则应即时通知建设单位现场工程师,以便尽快落实更改方案)
5.管段预制与加工
5。1、管道预制可已确定管道空视图进行。
5.2、管道预制应遵从下列规定。
5.2。1.管道切断前应移植原有标志。
5。2.2为了保证工程施工的质量和便于安装,应合理选定封闭管段与自由管段,且管段加工端面误差控制图应按下图所示标准执行。
5。2。3。自由管段应按管道单线图规定的长度加工,封闭管段应留有适当的裕量,按现场安装实测的长度加工,以保证现场安装工作的顺利进行.
焦炉煤气蒸汽氮气管道制作安装施工方案
焦炉煤气蒸汽氮气管道制作安装施工方案
一、前言
焦炉煤气、蒸汽和氮气是焦化生产过程中必不可少的重要能源和介质。为了保
证生产运行的顺利进行,需要对焦炉煤气、蒸汽和氮气进行管道制作和安装施工,以确保管道系统的安全可靠和高效运行。
二、管道制作
2.1 材料准备
焦炉煤气、蒸汽和氮气管道的制作需要选用高质量的碳钢管材作为主要材料,
管材规格应根据设计要求选择合适的直径和壁厚。
2.2 切割加工
在进行管道制作前,对所选用的碳钢管材进行切割加工,确保管道长度符合设
计要求,切割过程应精准、平整、无毛刺。
2.3 焊接工艺
采用焊接工艺将各个管段连接成整体管道系统,焊接质量应符合国家标准,确
保焊缝牢固、无缺陷。
三、管道安装
3.1 安装准备
在进行管道安装前,需要对施工现场进行准备工作,保证安装过程顺利进行。
包括清理施工区域、检查管道是否完好、准备安装所需的配件等。
3.2 安装步骤
1.首先确定管道敷设的路线和高度,按照设计要求进行管道支吊设施的
安装。
2.将制作好的管道系统按照设计要求进行连接安装,注意管道的平直度
和连接牢固性。
3.完成管道连接后,进行密封性测试和压力测试,确保管道系统无漏点、
承压性能良好。
3.3 安全防护
安装过程中要严格遵守安全操作规程,使用专业安全防护设备,确保施工人员安全。
四、质量验收
完成管道制作和安装施工后,进行质量验收。检查管道系统的安装质量、密封性能、承压性能等指标,确保符合设计要求和安全规范。
五、总结
焦炉煤气、蒸汽和氮气管道的制作安装施工是焦化生产中的重要环节,正确的制作和安装可以保证管道系统的安全、高效运行。施工人员需要严格按照方案要求进行操作,确保工程质量和安全性。
氮气施工方案
氮气施工方案
1. 概述
氮气施工方案是指在工程施工过程中使用氮气对特定区域进行处理
和保护的方法和步骤。氮气具有惰性和稳定性等特性,常用于惰化、
冷冻、干燥和排挤氧气等应用领域。本文将介绍氮气施工方案的原理、适用范围、施工步骤和安全注意事项。
2. 原理
氮气的施工原理主要基于其惰性特性,即氮气不与其他物质发生化
学反应。通过将氮气注入特定区域,可以实现以下效果:
•惰化作用:氮气可以排除氧气或其他易燃物质,防止火灾或爆炸的发生。
•冷冻作用:氮气具有较低的温度,可以用于冷冻食品、冷藏物品或冷冻设备的维护。
•干燥作用:氮气可以去除空气中的湿气,广泛应用于干燥设备、干燥环境等场景。
•氧化物排挤作用:氮气可以替代氧气,排挤含氧物质的反应和氧化作用,常用于保护对氧敏感的材料。
3. 适用范围
氮气施工方案适用于多个领域和行业,如化工、制药、食品、半导体、生物技术等。以下是一些常见应用场景的举例:
•化学实验室和工厂:氮气可用于保护和惰化易燃、易爆、有毒物质,确保安全性。
•食品加工和储存:氮气可以冷冻、冷藏和保鲜食品,延长食品的保质期。
•电子和半导体制造:氮气被用于降低空气湿度、防止静电和杂质污染。
•药品制造和储存:氮气可以提供无菌环境,确保药品的质
量和可靠性。
4. 施工步骤
步骤一:准备施工材料和设备
在进行氮气施工之前,需要准备以下材料和设备:
•氮气源:氮气通常通过液化氮、气化氮或氮气发生器供应。
•配气管道:用于将氮气从氮气源输送到施工区域。
•控制设备:如氮气压力控制器、流量计等,用于控制和监
测氮气供应。
•安全设备:如防护眼镜、手套和防护服等,用于保障施工
氮气施工方案
氮气施工方案
1. 引言
氮气是一种广泛用途的工业气体,常用于保护材料和设备,提高工艺效率等。氮气施工是指将氮气应用于特定场景,以实现特定的功能或满足特定的需求。本文将介绍氮气施工的基本原理、施工步骤和注意事项。
2. 氮气施工的基本原理
氮气施工的基本原理是利用氮气的惰性和非可燃性来实现特定的效果。下面介绍几种常见的氮气施工原理:
2.1 氮气惰化
氮气惰化是指使用氮气将反应器、容器或管道等内部空间置于低氧环境,以防止材料被氧化或发生其他不可逆反应。惰化过程可以通过将氮气注入空间中,同时控制气体流速和压力来实现。
2.2 氮气空气置换
氮气空气置换是指使用氮气将空间内的空气排除,以减少氧气含量和防止空气中的杂质对设备或材料的损害。置换过程需要合理控制氮气的流速和温度,以确保空气能够有效地被排除。
2.3 氮气压力测试
氮气压力测试是指使用氮气对设备或管道进行密封性测试。通过将氮气注入测试对象中,然后对气体的压力进行监测,以判断设备或管道的密封性能。测试过程中需要注意控制氮气的流速和压力,以免对设备或管道造成损坏。
3. 氮气施工步骤
下面介绍氮气施工的基本步骤,以确保施工的安全和有效性:
在进行氮气施工前,需要对施工场地进行评估,并确定施工的目的和施工步骤。同时,需要准备好所需的氮气源、压力控制器、流量计等设备,并对这些设备进行检查和校准。
3.2 施工操作
根据施工的目的,按照事先确定的施工步骤进行操作。例如,如果是进行氮气惰化,需要将氮气注入反应器或容器内部;如果是进行氮气空气置换,需要将氮气通过通气口注入空间,并逐渐排除空气;如果是进行氮气压力测试,需要将氮气注入测试对象,并监测气体的压力变化。
气体管路工程施工方案
气体管路工程施工方案
一、工程概述
气体管路工程是指为工业生产、实验室等场所供气体的管路系统。气体管路工程一般包括
气体储罐、管道、阀门、仪表及相关设备。气体管路系统的选择、设计和施工对于气体使
用的安全性、经济性和可靠性具有重要意义。
本次施工的气体管路工程属于新建项目,主要包括氮气、氧气、氢气等多种气体的供应与
分配。气体管路的设计应符合国家有关规范标准和安全规范要求,确保气体供应安全可靠、操作便捷,以满足生产工艺的需要。
二、施工前准备
1. 工程技术准备
(1)制定施工方案和程序,包括施工组织设计、施工计划、质量计划、安全计划等。
(2)进行现场勘察,了解工程地形地貌、周边环境、气体使用点位置等信息,为后续设
计施工提供基础数据。
(3)对施工人员进行技术培训,确保施工人员具备相关施工技能和操作证书。
2. 施工物资准备
(1)准备施工所需的管道、管件、阀门、仪表等材料和设备。
(2)保证供气体设备的品质和数量满足工程需要,确保供应及时。
(3)准备必要的施工机具、设备和安全防护用品。
3. 施工环境准备
(1)清理施工场地,保障施工场地的平整和整洁。
(2)确定气体供应临时设施的位置,并保障设备的安全使用。
(3)设置施工现场标志牌、安全警示牌等,保障施工现场的安全。
三、设计方案
1. 管道布置设计
(1)根据气体使用点的位置,合理布置管道线路,确保气体能够安全、快速、稳定地供
应到目的地。
(2)根据气体的种类和使用需求,合理选择管道材质,确保管道能够承受压力、耐腐蚀,并且易于安装和维护。
(3)设计管道的支架、吊架和固定方式,确保管道的稳定性和牢固性。
氮气管道施工方案
氮气管道施工方案
1. 引言
氮气管道是一种常见的输送氮气的管道系统,广泛应用于工业生产
和实验室等领域。本文档将详细介绍氮气管道的施工方案,包括设计
要求、施工流程和安全措施。
2. 设计要求
在进行氮气管道的施工前,需要明确以下设计要求:
•管道材料:氮气管道通常采用不锈钢或铜材料,具有优良的耐腐蚀性和密封性。
•管道直径:根据氮气流量和压力要求确定合适的管道直径,以确保流体输送的稳定性。
•管道布局:在设计氮气管道布局时,需考虑到输送路径的最短距离、阻力降低、以及便于维修和检修。
•安全阀:为防止氮气管道因超压而破裂,必须安装适当的安全阀,以保证安全运行。
•泄漏检测:为避免氮气泄漏造成安全事故,应在管道系统中设置泄漏检测设备。
3. 施工流程
氮气管道的施工流程一般包括以下几个步骤:
3.1 材料准备
•确定所需的管道材料和配件,包括管道、弯头、法兰、密封垫片等。
•进行材料清点和质量检查,确保材料符合设计要求。
3.2 管道安装
•根据设计要求,进行管道的切割、弯曲和连接。
•使用合适的工具和技术进行焊接、焊接后的打磨和密封处理。
•安装法兰和密封垫片,确保连接处的密封性。
3.3 管道支架安装
•根据管道布局设计,安装管道支架和支架固定件。
•确保管道支架牢固可靠,并符合设计要求。
3.4 泄漏检测
•安装泄漏检测设备,用于监测管道系统是否存在泄漏。
•进行泄漏试验,确保管道系统的密封性。
3.5 安全措施
•进行安全阀的安装和调试,确保管道系统可以正常工作并
防止超压情况发生。
•提供明确的安全标识和操作说明,以确保使用人员的安全。
氧、氮、氩气管道安装施工方案
氧、氮、氩气管道安装施工方案
一、工程简介
转炉工程中,氧气、氮气、氩气管道主要包括氧枪阀门室氮气、氧气管道安装,投料系统、氧枪、副枪氮封管道安装、钢包底吹氩管道安装等。管道安装总量约320m,其中不锈钢管约100m.氧枪阀门室阀门100%试压,安装前要求脱脂;管道要求脱脂、酸洗.其他氮气和氩气管道要求酸洗。
二、施工准备
1、图纸准备齐全,向施工班组作好技术交底。
2、提出管材、管件用料计划。
3、配备相应的技术标准文件。
4、确定脱脂、酸洗、钝化场地。
5、设置照明、焊机、卷扬机等的电源用点.卷扬机、焊机接好线,并检测是否完好。
三、管道、阀门检查
1、管道、管道附件、阀门必须具有制造厂家的合格证明书,其指标应符合现行国家或部颁标准.
2、管道、管道附件、阀门表面无裂纹、缩孔、夹渣、折叠、重皮等缺陷。
四、阀门试压、脱脂
1、氧枪阀门站的阀门安装前必须进行试压、脱脂。
2、阀门试压采用氮气试压,试压用的氮气为瓶装氮气或使用冲氮小车加压。
3、阀门的工作压力为2.5MPa,按照规范要求,阀门强度试验压力为公称压力的1。5倍即试验压力为3。75,阀门通径为DN300,查手册知试压用堵板厚度不小于40mm,试验时间不少于5分钟,壳体填料无渗漏为合格。阀门严密性试验一般按公称压力进行,以阀瓣不漏即压力表读数稳定为合格。
4、阀门试压合格后进行脱脂。脱脂时,制作浸泡槽,注入四氯化碳,把阀体浸泡在四氯化碳里约1~1。5小时,局部位置用白布浸泡四氯化碳擦洗。螺栓和金属垫片同样方法脱脂.非金属垫片脱脂则用四氯化碳浸渍1。5~2小时。脱脂后的阀门用无油干燥空气或氮气吹干,直至无脱脂气味为止,用干净无油的塑料布包好,备用。
氮气管道安装施工组织设计及施工方案
氮气管道安装施工组织设计及施工方案
一、前言
氮气是一种重要的工业气体,在各行业的生产中扮演着至关重要的角色。氮气
管道的安装施工是保障氮气供应质量和稳定性的关键环节。本文将针对氮气管道安装施工过程中的组织设计和具体施工方案进行详细阐述,旨在确保氮气管道的安全运行和高效利用。
二、组织设计
1.人员组织
–项目经理:负责全面协调和监督氮气管道安装项目的实施情况,确保施工进度和质量达到预期目标。
–技术主管:负责管道设计的评审和修改,提供技术指导和支持。
–安全员:负责安全管理工作,监督现场施工安全。
–现场施工人员:从事具体的氮气管道安装工作,需持有相关资质证书。
2.设备准备
–确保现场所需的各类管道安装工具、设备齐全,包括管道切割机、焊接设备、检测仪器等。
3.材料准备
–确保氮气管道安装所需的各类管材、接头等材料按需准备,同时要求质量符合要求。
三、施工方案
1.管道路线规划
–根据氮气管道安装的实际要求和现场情况,合理规划管道的布置路线,避免与其他设施冲突。
2.管道安装
–进行管道的切割、连接、焊接等工艺操作,确保焊接质量符合标准要求,避免气体泄漏。
3.检测验收
–完成管道安装后,进行压力测试和泄漏检测,确保管道安全可靠。
4.文件整理
–对氮气管道安装的整个过程进行记录和整理,包括设计图纸、施工日志、检测报告等资料,便于日后的维护管理。
四、总结
氮气管道安装施工是一项复杂的工程,需要全面的组织设计和严谨的施工方案来保障工程的顺利进行和质量达标。只有在严格按照组织设计和施工方案操作的前提下,才能确保氮气管道的安全运行和高效利用,为生产工艺提供可靠的保障。
氮气管道对接施工方案图
氮气管道对接施工方案图
概述
本文档描述了氮气管道对接施工的方案图。为了保证氮气管道的安全和高效对接,施工人员需要按照该方案图进行操作。
施工设备和工具
在进行氮气管道对接施工之前,需要准备以下设备和工具:
•氮气管道配件(如接头、弯头等)
•管道焊接设备(如焊接机、气瓶等)
•工程车辆(如吊车、叉车等)
•个人防护装备(如手套、安全帽、护目镜等)
•测量工具(如测量尺、水平仪等)
施工步骤
步骤1:准备工作
在进行氮气管道对接施工之前,需要进行以下准备工作:
1.确保施工区域清洁,排除可能存在的障碍物和危险品。
2.检查氮气管道和配件的质量和完整性,确保无损坏或漏气现象。
3.验收施工设备和工具,并进行必要的维护和保养。
步骤2:测量和标记
在进行氮气管道对接之前,需要进行测量和标记,以确定管道的安装位置和连
接方式。具体步骤如下:
1.使用测量工具测量管道的长度、直径和角度,并记录下来。
2.根据测量结果,在施工区域地面进行标记,标示出管道的安装位置和
连接点。
步骤3:安装和固定管道
在测量和标记完成后,需要进行管道的安装和固定工作。具体步骤如下:
1.根据标记,在地面上挖掘适当的沟槽,用于安装管道。
2.将管道放入沟槽中,并根据需要进行切割和连接。
3.使用合适的管道连接件将管道连接起来,确保连接紧密和密封。
4.使用管道支架或固定夹将管道固定在地面或墙壁上,确保稳定和安全。
步骤4:管道焊接
在管道安装和固定完成后,需要进行管道的焊接工作。具体步骤如下:
1.清洁管道连接部位,确保无杂质和污垢。
2.根据焊接要求和管道材质选择合适的焊接方法。
氮气管道安装施工方案
氮气管道安装施工方案
2010-09-1908:56:49|分类:默认分类阅读387评论0字号:大中小订阅
氮气管道安装施工方案
1.工程内容
1.1管道DN125L=5.5M设计压力PN=1.0MPa介质:氮气按装.
1.2管道DN80L=103M设计压力PN=0.4MPa介质:氮气按装
1.3管道DN50L=135M设计压力PN=0.6MPa介质:氮气按装
2.编制依据
2.1《工业金属管道工程施工及验收规范》(GB50235-97)
2.2《现场设备、工业管道焊接工程施工及验收规范》(GBJ50236-98)
2.3.《石油化工有毒、可燃介质管道工程施工及验收规范》(SHJ3501-2002)
2.4《施工现场临时用电安全技术规范》(JGJ46-2005)。
3管道安装程序
4.安装前的准备工作
4.1、研悉施工图纸,确定待安装管道的管号、规格、材质、走向及起止。
4.2、确定管路附件,如三通、弯头、阀门,有无节流装置、在线检测与控制元件,是否在地面预制时焊接等应首先掌握。
4.3、确定该管段与其他管段及现场实际有无矛盾等(如有,则应即时通知建设单位现场工程师,以便尽快落实更改方案)
5.管段预制与加工
5.1、管道预制可已确定管道空视图进行。
5.2、管道预制应遵从下列规定。
5.2.1.管道切断前应移植原有标志。
5.2.2为了保证工程施工的质量和便于安装,应合理选定封闭管段与自由管段,且管段加工端面误差控制图应按下图所示标准执行。
5.2.3.自由管段应按管道单线图规定的长度加工,封闭管段应留有适当的裕量,按现场安装实测的长度加工,以保证现场安装工作的顺利进行。
氮气管道安装施工组织设计与施工设计方案
氮气管道安装施工组织设计与施工设计方案
一、施工组织设计
1.目标与任务:完成氮气管道安装工程,确保质量安全,按时完成施工任务。
2.组织架构:
-项目经理:负责整个项目的策划和组织,协调各方资源,监督施工进程。
-工程技术人员:负责设计、制定施工方案,监督施工质量。
-施工人员:按照施工方案进行施工。
-安全员:负责施工现场安全管理,确保施工安全。
-质检员:负责施工质量检查,保证施工质量符合标准要求。
-供应商:供应所需材料和设备。
3.进场准备:
-确定施工范围和施工时间;
-编制施工计划,并与各相关方进行沟通和确认;
-调配所需材料、设备和施工人员。
4.施工过程:
-在施工前,工程技术人员编制施工方案,并进行技术交底;
-按照施工方案进行施工,确保安装质量;
-每日施工前由项目经理与施工人员进行安全交底,落实安全措施;
-严格按照设计要求和质量标准进行施工;
-施工结束后,进行验收。
5.安全措施:
-做好施工现场的安全围护,标明禁止入内的区域;
-工人必须佩戴安全帽、安全鞋等个人防护用具;
-施工现场应设立消防器材及急救箱,并定期检查和维护;
-施工人员应接受必要的安全培训和操作规程培训。
1.施工流程:
-确定氮气管道的走向和安装位置;
-钻孔,打孔并进行管道铺设;
-进行管道连接,包括焊接、螺纹连接等;
-安装支架和固定管道;
-进行压力测试和泄漏检测;
-清洗管道。
2.施工材料和设备:
-管道材料:选用符合相关标准的不锈钢管道;
-焊接设备:选用质量可靠的焊接机;
-泄漏检测仪器:选用敏感度较高的气体检测仪。
3.设计要求:
-管道走向符合设计要求,并能够满足氮气的供应要求;
氮气管道施工方案
氮⽓管道施⼯⽅案
安钢 400㎡烧结机⼯程
⼚区氮⽓管道
施⼯⽅案
编制:⽇期: 年⽉⽇审核:⽇期: 年⽉⽇批准:⽇期: 年⽉⽇中国华北冶⾦建设公司安钢⼯程项⽬部
施⼯组织设计(⽅案)报审表
1.⼯艺概况:
本⼯程为安钢400㎡烧结⼯程⼚区氮⽓管道,管道总长为370⽶,我单位
全部敷设在管廊⽀架及除尘管道上,施⼯难度较⼤,⼯期较紧。
2.编制依据:
2.1 施⼯蓝图:安钢400㎡烧结机⼚区氮⽓管道布置图。
2.2 施⼯依据:
2.2.1《⼯业管道⼯程施⼯及验收规范GB50235-97》。
2.2.2 《现场设备、⼯业管道焊接⼯程施⼯及验收规范》 GB50236-98
3管道安装:
3.1管道运输:
3.1.1屋顶以外的管道⽤16吨吊车倒运到安装地点就位。
3.1.2屋顶上的管道先⽤25吊车倒运到屋顶的南侧,在屋顶上铺设⽊板
(以保护防⾬层),再⽤⼆轮车运到安装地点就位。
3.2技术要求:
3.2.1管道坡⼝加⼯宜采⽤机械⽅法,采⽤热加⼯⽅法加⼯坡⼝时,应除
去坡⼝表⾯的氧化⽪,熔渣及影响接⼝质量的表⾯层,并应将凹凸不平处打
磨⼲净平整。
3.2.2法兰连接应与管道同⼼,法兰间应保持平⾏,其偏差不得⼤于法兰
外径的1.5‰,且不得⼤于2mm,不得⽤强紧螺栓的⽅法消除歪斜。
3.2.3管⼦、管件及阀门在安装前,必须严格检查其内部是否仍有油污、
铁锈、砂⼦、尘⼟等杂物,如发现有锈或杂物时,必须重新清除⼲净。
3.2.4管道安装时,不应使⽤带油脂的⼯具,⼯作⼈员的⼯作服及双⼿不
得沾有油污。
3.2.5管⼦与管⼦,管⼦与管件,阀门与设备连接时,不得强⼒对⼝。
氮气管道施工方案
一.概况:
1.1 烧结项目氮气管道属压力管道,管道编号Ni,用规格D45×3的无缝钢管共295m;输送介质为
氮气,最高工作压力0.8MPa,设计压力0.98MPa,管道类别GC3;
二.施工准备:
2.1 施工技术准备:
2.1.1 认真执行设计院下发的施工说明及设计图纸;
2.1.2 氮气管道施工、焊接严格按现场设备、工业管道焊接工程施
工及验收规范GB 50236-98、<<工业金属管道施工及验收规范
>>GB50235-2010、<<钢结构、管道涂装技术规程>>YB/T9256-96、
涂装前钢材表面锈蚀等级和除锈等级GB/T8923-1988的有关规
定执行.
2.2 施工工具准备:
三.氮气管道的安装、试压、吹扫
3.1 氮气管道安装:
3.1.1 管道安装前截止阀试压:
1 氮气截止阀DN40、DN20应逐个进行阀体的压力试验和密封试
验;不合格的不得使用;阀体的压力试验采用水压试验,试验压力不
得小于公称压力的1.5倍,试验时间不得少于10分钟;以阀体填料无
渗漏为合格;密封试验以公称压力进行,以阀瓣密封面无泄漏为合格;
3.1.2 管道安装前,应对所需安装的管道进行全面检查和彻底清扫,对
管道内的焊渣、毛刺应打磨干净,管道安装完毕经相关部门检验合格
后,才能进行严密性试验;
3.1.3 管道安装前,应对所需安装的管道进行吹扫,吹扫介质为无油
氮气或压缩空气,速度不小于20m/s,吹扫压力不能大于设计压力;
3.1.4 按设计图纸进行氮气系统管道及附属管件、截止阀的安装;
氮气管道安装施工组织设计及施工方案
*******************厂高纯氮气管道安装工程施工组织设计与施工方案
编制:******
校核:******
批准:******
******************公司
************年**月**日
目录
一、工程概况 (3)
二、工程施工项目内容 (3)
三、编制依据................................................................................................................ .. (3)
四、管道安装施工程序 (3)
五、管道安装施工工艺 (4)
1、管道组成件及支承架的验收 (4)
2、管道加工 (4)
3、管道焊接 (4)
4、管道安装 (5)
4.1管道安装应具备以下条件 (5)
4.2管道预制 (5)
4.3钢制管道安装 (6)
4.4阀门安装 (7)
4.5补偿装置安装................ (7)
4.6支、吊架安装 (8)
4.7静电接地安装 (8)
4.8管道酸洗和除锈脱脂 (8)
4.9管道检验、检查和试验 (9)
4.10压力试验 (10)
4.11管道的吹扫与清洗 (11)
4.12管道防腐、保温 (12)
4.13工程交接验收 (12)
六、现场管理体系及主要施工机具配置 (12)
1、施工组织机构 (13)
2、施工设备及机具计划表 (13)
七、质量保证措施 (14)
八、保证工程工期技术措施 (14)
九、确保安全施工的技术组织措施 (15)
*************高纯氮气管道安装工程
氮气管道施工方案
一.概况:
1.1 烧结项目氮气管道属压力管道,管道编号Ni,用规格D45×3的无
缝钢管共295m。输送介质为氮气,最高工作压力0.8MPa,设计压
力0.98MPa,管道类别GC3。
二.施工准备:
2.1 施工技术准备:
2.1.1 认真执行设计院下发的施工说明及设计图纸。
2.1.2 氮气管道施工、焊接严格按《现场设备、工业管道焊接工程施
工及验收规范》(GB 50236-98)、<
>>(GB50235-2010)、<>(YB/T9256-96)、《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923-1988)的有关规定执行.
2.2 施工工具准备:
序号
机具名称型号规格单位数量备注
1 电焊机ZXE1--500 台 2
2 焊接工具套 2
3 角向磨光机∮150 台 2
三.氮气管道的安装、试压、吹扫
3.1 氮气管道安装:
3.1.1 管道安装前截止阀试压:
3.1.1.1 氮气截止阀DN40、DN20应逐个进行阀体的压力试验和密封试验。不合格的不得使用。阀体的压力试验采用水压试验,试验压力不得小于公称压力的1.5倍,试验时间不得少于10分钟。以阀体填料无渗漏为合格;密封试验以公称压力进行,以阀瓣密封面无泄漏为合格。
3.1.2 管道安装前,应对所需安装的管道进行全面检查和彻底清扫,对管道内的焊渣、毛刺应打磨干净,管道安装完毕经相关部门检验合格后,才能进行严密性试验。
3.1.3 管道安装前,应对所需安装的管道进行吹扫,吹扫介质为无油氮气或压缩空气,速度不小于20m/s,吹扫压力不能大于设计压力。3.1.4 按设计图纸进行氮气系统管道及附属管件、截止阀的安装。
氮气管道施工方案
氮气管道施工方案
氮气管道施工方案
一、施工背景及要求
近年来,氮气在工业生产中的应用越来越广泛,为了满足工业生产对氮气的需求,需要施工一条氮气管道。本施工方案旨在确保氮气管道施工质量,保证氮气的安全供应。
二、施工方案
1. 设计方案:根据工艺需求,设计氮气管道的布置和走向,选择合适的管材和管件,确保管道的稳定性和耐腐蚀性。
2. 材料准备:根据设计方案,采购所需的管材、管件及相关附件,确保材料的质量和数量。
3. 现场准备:根据设计方案,清理施工区域,确保施工现场整洁,安装需要的施工设备和工具。
4. 管道铺设:根据设计方案,进行管道的铺设工作,确保管道的平整和连接的紧密性。在管道铺设过程中,需要注意防火防爆措施,避免引发事故。
5. 焊接和连接:对于需要进行焊接的管道,施工人员需持有焊接证书,确保焊接质量和安全。对于其他连接方式,要根据厂家要求进行正确的连接。
6. 密封和测试:在管道铺设完成后,进行密封处理,确保管道无渗漏。然后进行压力测试,确保管道的耐压性和安全性。
7. 防腐处理:对于暴露在外的管道,进行防腐处理,延长管道的使用寿命。
8. 安全措施:在施工过程中,要严格遵守安全操作规程,佩戴个人防护装备,确保施工人员的安全。同时,要设置明显的安全警示标志,防止他人误入施工区域。
三、施工流程
1. 现场准备:清理施工区域,安装施工设备和工具。
2. 管道布置:根据设计方案进行管道布置,确定管道的走向。
3. 管道铺设:按照设计方案进行管道铺设,确保管道的平整和连接的紧密性。
