木材的含水率详细介绍以及全国含水率表

关于木材含水率1、什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。

我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。

含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。

计算公式：W=(Gs-Ggo)/ Ggo×100%其中：W——木材绝对含水率；Gs——湿木材重量；Ggoo——绝干材重量。

2、掌握木材含水率的重要性为什么有些木门、木地板、木制家具等木制品销售出去以后会出现开裂、变形等质量问题呢？怎样减少这些问题对木业企业的损失呢？木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。

生产制造企业需要正确掌握木制品的含水率。

当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。

销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。

选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。

对于高素质的采购木制品的部门，随着专业知识的不断增长，也越来越多地注重木制品的含水率指标。

过去国外的采购商就很注重这一指标，许多做出口产品和半成品的木业厂家对此深有体会。

3、木材干燥，越干越好吗？应该干燥到什么程度呢？木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。

当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。

例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。

干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。

所以说，木材干燥要适当，并非越干越好。

不同地区、不同用途，对木材含水率的要求也是不一样的。

4、木材平衡含水率：木材在一定的空气状态下，最后达到的吸湿稳定含水率或解吸稳定含水率，叫做木材的平衡含水率(木材水分稳定状态)。

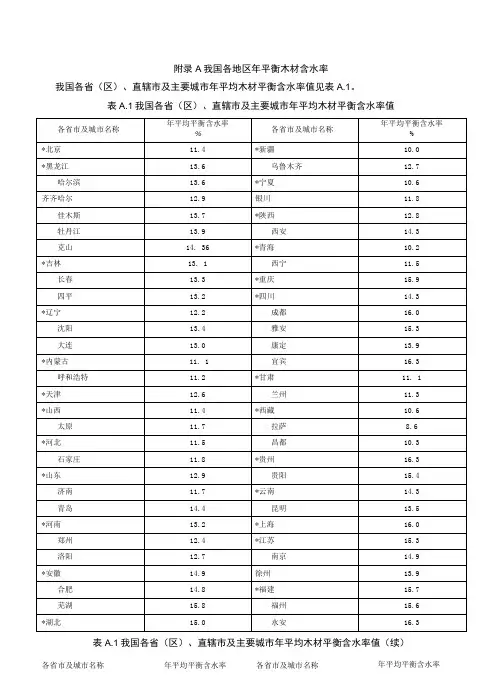

5、我国主要城市木材平衡含水率年平均值：5、含水率实验室测量的方法：测量木材含水率的方法有烘干法、电测法、干馏法、滴定法和湿度法，在木材加工领域里，通常采用烘干法。

烘干法：烘干法就是将木材的含水率试片烘至全干来测其含水率的方法。

首先在被测的木材中锯取一片顺纹厚度为10~12mm的有代表性的含水率试片。

所谓代表性就是这块试片的干湿程度与整块木材相一致，并没有夹皮、节疤、腐朽、虫蛀等缺陷。

一般应在距离锯材端头250~300mm 处截取。

将含水率试片刮净毛刺和锯屑后，应立即在精确度为0.01g，量程不小于200g的天平上称其重量，将该重量记为G，然后将试片放入温度为103±2℃的恒温箱中烘6h左右，再取出称重，并作记录，然后再放回烘箱中继续烘干。

随后每隔2h称重一次，直到最后两次称量的重量不变，就是绝干重，记为Go。

这样就可按下式计算出含水率W=(G-Go)/ Go×100%由于薄试片暴露在空气中其水分容易发生变化，因此，测量时要注意截取试片后或取出烘箱后应立即称重，如不能立即称重，须立即用塑料袋包装，防止水分蒸发。

用烘干法测量木材含水率准确可靠，而且不受含水率范围的限制。

但测量时需要截取试样，破坏木材，并需要一定的时间。

烘干法是测量木材含水率的基本方法，也是最常用的方法。

上式表示的是绝对含水率，也是在木材加工上通常所说的木材含水率。

附表：1、华北地区（包括北京、天津、河北、山西、内蒙古）；2、东北地区（包括辽宁、吉林、黑龙江）；3、华东地区（包括山东、江苏、安徽、浙江、福建、上海）；4、西南地区（包括四川、云南、贵州、西藏、重庆）；5、西北地区（包括宁夏、新疆、青海、陕西、甘肃）；6、华中地区（包括湖北、湖南、河南、江西）；7、华南地区（包括广东、广西、海南）；我国主要城市木材平衡含水率全年各月份含水率表：实木家具含水率的选择和控制一、商业因素的考虑天然的树木经过锯解，烘干后成为制造家具用的木材，木材离开干燥炉以后它的含水率并不是不变的，在运输、储存、制作过程中它会不断的吸湿和解吸，甚至经过完善的油漆涂装成为一件家具吸湿和解吸的行为仍然不会停止，只是由于油漆的阻隔作用，使得吸湿和解吸变得相对缓慢，不再那么强烈地造成家具尺寸变化，引起结构和木材质及表面涂层开裂。

应该注意到：无论吸湿和解潮同样都会引起家具结构和木质及表面涂层开裂，都不是我们所愿意出现而肯定会出现的。

如果片面地追求木材含水率低，甚至把吸湿涨裂也当作不够干引起的，这是很大很危险的误解。

况且木材太干了切削，砂磨，成型，雕刻都不好做，干—脆，干—枯是因果关系。

通常对木材含水率标准有三种不同的要求，（１）木材的干燥标准，是指木材在干燥炉内停止干燥作业时的最终含水率，家具用材通常会选择6 ~ 9%。

（2）木材进行加工时的含水率，国内外都是“不高于加工地区的年平均木材平衡含水率”。

（3）成品家具的木材含水率则又要求“不高于使用地区的年平均木材平衡含水率”。

这三个标准应如何统一呢。

我们的经验是毫不含糊地做到（1），这样实际基本上也做到了（2），必要时在油漆前通过用恒温脱湿室把制品的含水率控制到可满足（3）。

有厂商说：他的美国客户要求木材含水率为6 ~ 9%。

其实这是指（1）。

我们的国家标准也是这样要求的。

要成品家具的含水率为6 ~ 9%，不但很困难，成本很高，也不一定有这个必要，因为这可能产生质量过剩的浪费，另方面又会引起一些新的质量不稳定的因素。

例如木材是从美国进口的OAK，它一定能达到（1），交货状态美国进口的OAK含水率是12%，这不会高于我国东南沿海大多数地区的年平均木材平衡含水率，能够满足（2）的条件。

假如买回来的木材吸湿严重，那就应该先对木材干燥处理，然后才进行制作加工。

很多工厂都会有脱湿处理室用来满足（3）。

要做到产品含水率“不高于使用地区的年平均木材平衡含水率”，就必须知道使用地区的年平均木材平衡含水率。

这是很重要的工作，平衡含水率是一个变数，随相对湿度—温度变化而变化，要想用一个不变的平衡含水率去包打天下所有未知气候情况的地区的销售市场，是不现实的。

假如产品出厂时含水率是12% ，卖去美国的阿特兰大或者落杉矶，当地的年户外平均平衡含水率是13%和13.7%，那不会有问题。

但是卖去菲尼克斯就会有问题，因为那里的年户外平均平衡含水率是7.2 %，虽然室内可能会没那么干燥，但还是有很大机会出问题。

同理，卖去阿拉斯加州朱诺市，那里的年户外平均平衡含水率是16 %，那就要特别加强对家具的封闭处理，必要时还应该采取一些特殊的尺寸稳定工艺，防止吸湿膨胀引起结构变形开裂。

了解和把握着这个原则，签合同之前不妨先问一问货品的销售地区，在对方不愿意提供销售地区的情况下，就应该以商品进口国的年户外平均平衡含水率为准了。

如果遇到因为木材含水率问题的质量投诉、索赔时也可以据此来思考对应，在我帮助过的厂家中此类事情屡见不鲜，因此我想这不仅仅是产品的质量问题，也还关系到企业自己的商业安全，因为确实是有些无良的客商利用这一点设置质量陷阱，并以此为由来索赔或拒付。

美国是我国家具的主要出口国。

下表是美国的一些地区1997年的户外木材平衡含水率数据，仅供参考：含水率是木材的重要参数之一，木材还有许多重要的物理力学参数指标：抗拉、抗弯、剪切的强度、刚度、弹性模量，握钉力，冷热缩胀系数，和电、热、声、方面的参数。

上述参数几乎都与含水率有着极为密切的关系，木材手册上所提供各种木材的这些参数基本上都是在含水率12%的条件下取得的。

见GB 1929—91及它所等效使用的ISO3129—1957。

因此国际木材贸易大多数都标定含水率不大于12%的条件下交货。

我国是家具出口大国，每年有大量家具销往世界各地，2003年仅出口到美国的家具就达到68亿万美元。

为了自身的生产制造过程的需要，也为了牢牢地占领已经开发了的市场，我们很有必要尽快收集市场所在地的相关标准和气候资料。

二、生产上最常见的问题有效地控制木材含水率的确是木制品生产厂家的一件大事。

我们知道木质开裂和木材的含水率有着很密切的关系，但只是盯住含水率是不够的，要知道木材干燥的质量指标不仅仅是含水率一项，其他指标例如含水率的均匀度、内应力同样不可忽视。

否则很容易忽略了真正的原因。

认为木材是越干越好，只要够干就不会裂，不但白白加大干燥成本而且会带来更多的质量事故。

是很无知和荒谬的错误。

应该循应力—应变的思路来分析具体现象，寻找答案，解决问题。

经验告诉我们，单一块干燥到8%含水率的木板，放在仓库里几经寒暑反复干湿它不会开裂，因为它的膨胀收缩没有约束。

用多块干燥到8%含水率的木板按合理的工艺胶合成一批板件做以下的试验观察：全部砂光好，分成三份；将其中二份，一面按家具表面作完好的油漆另一面不做认真的油漆；把经过油漆的板件，再拿其中的一半，在没有经过认真油漆的那一面上，垂直于胶合线安上（胶合加圆木榫）两到三条强劲的木枋。

然后让工件上下两个表面在基本相同的条件与大气接触，那么我们可以观察到：A组砂光，B组砂光+油漆，C组砂光+油漆+木枋增强，在几经冷热反复干湿之后，A表面失去平整，几何寸变化很大，木板的端面有裂纹，整体仍然保持形状。

B全部出现弯曲，油漆的一面凹下没油漆的一面有裂缝，C情况最严重，虽然弯曲的情况略好于B，但是相当多的工件在油漆的一面出现裂纹。

对于上述的试验大致上可以得出以下结论，本试验中引起木材变形开裂的不是木材含水率过高，吸湿胀裂是主要的，油漆封闭很重要，在尺寸变化不受到约束的情况下如A，应力—应变可以顺其自然；当应力不均匀如B，应变又被约束着的时候如C，就会出现应力集中并且找到薄弱的地方以其最容易的实现方式—裂开—把应变表达出来。

看看变形的B就可以想象得到C忍受着多大的应力。

木板在纵剖时都会出现顺锯的弯曲，锯开后摆上24小时，弯曲会更明显，如果在干燥的末期没有做消除内应力的处理，则弯曲会非常严重，我们把一些木板直接用单片锯纵剖，放上几天之后观察和测量它的变形量，再把几块这些木板并合起来，那么施加的夹紧力会等于克服全部弯曲变形使所有木板变直的力加上胶合压力，因为首先要使木板变直然后才会在胶合面形成胶合压力，于是一连串问题随之而来，木板在宽度方向上弯曲要费很大的力量，多块木板在宽度方向上弯曲例如并合桌面板或椅坐板，所需的力更大，并板机提供的夹紧力能满足吗？—不能，就造成并板胶合不良甚至失败。

—能，那么虽然胶合成功，但是迫使木板变形的力将作为预应力留在了木板里面，它在以后的日子里说不定什么时候会让木板裂开。

现在大多数工厂都会以最短的生产周期来安排生产，纵剖—修边面—胶合一气呵成，当时胶合会成功，但应力却没有释放，存在着木板开裂的隐患，或者当时虽然胶合好象是成功的，卸去夹紧器后，在养生期内胶合还没有达到预定的强度，而木板的变形却开始破坏胶合，使并板在胶缝处裂开。
