网络综合布线实训操作手册

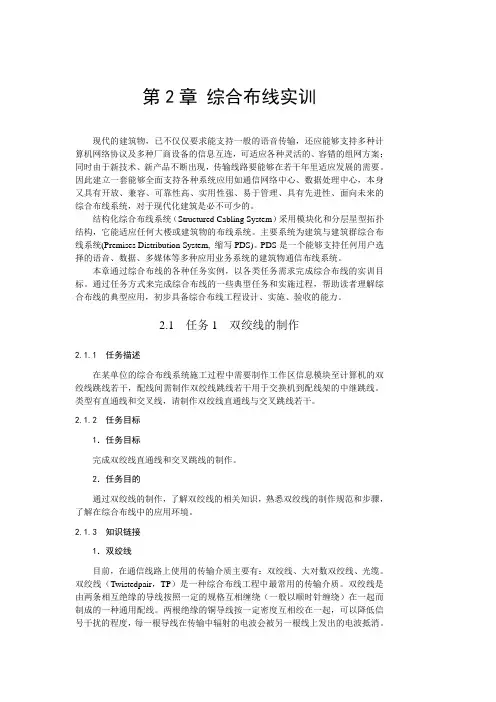

综合布线实训指导手册.
第2章综合布线实训现代的建筑物，已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案；同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应发展的需要。
因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。
结构化综合布线系统（Structured Cabling System）采用模块化和分层星型拓扑结构，它能适应任何大楼或建筑物的布线系统。
主要系统为建筑与建筑群综合布线系统(Premises Distribution System, 缩写PDS)。
PDS是一个能够支持任何用户选择的语音、数据、多媒体等多种应用业务系统的建筑物通信布线系统。
本章通过综合布线的各种任务实例，以各类任务需求完成综合布线的实训目标。
通过任务方式来完成综合布线的一些典型任务和实施过程，帮助读者理解综合布线的典型应用，初步具备综合布线工程设计、实施、验收的能力。
2.1 任务1 双绞线的制作2.1.1 任务描述在某单位的综合布线系统施工过程中需要制作工作区信息模块至计算机的双绞线跳线若干，配线间需制作双绞线跳线若干用于交换机到配线架的中继跳线。
类型有直通线和交叉线，请制作双绞线直通线与交叉跳线若干。
2.1.2 任务目标1．任务目标完成双绞线直通线和交叉跳线的制作。
2．任务目的通过双绞线的制作，了解双绞线的相关知识，熟悉双绞线的制作规范和步骤，了解在综合布线中的应用环境。
2.1.3 知识链接1．双绞线目前，在通信线路上使用的传输介质主要有：双绞线、大对数双绞线、光缆。
双绞线（Twistedpair，TP）是一种综合布线工程中最常用的传输介质。
双绞线是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线。

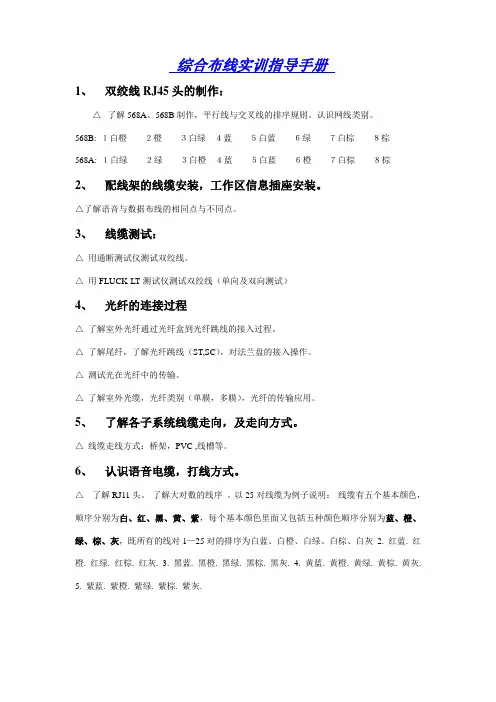

14综合布线实训指导手册-程丹
综合布线实训指导手册
1、双绞线RJ45头的制作：
△了解568A、568B制作，平行线与交叉线的排序规则。
认识网线类别。
568B: １白橙２橙３白绿４蓝５白蓝６绿７白棕８棕
568A: １白绿２绿３白橙４蓝５白蓝６橙７白棕８棕
2、配线架的线缆安装，工作区信息插座安装。
△了解语音与数据布线的相同点与不同点。
3、线缆测试：
△用通断测试仪测试双绞线。
△用FLUCK-LT测试仪测试双绞线（单向及双向测试）
4、光纤的连接过程
△了解室外光纤通过光纤盒到光纤跳线的接入过程。
△了解尾纤，了解光纤跳线（ST,SC），对法兰盘的接入操作。
△测试光在光纤中的传输。
△了解室外光缆，光纤类别（单膜，多膜），光纤的传输应用。
5、了解各子系统线缆走向，及走向方式。
△线缆走线方式：桥架，PVC ,线槽等。
6、认识语音电缆，打线方式。
△了解RJ11头。
了解大对数的线序。
以25对线缆为例子说明：线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰2. 红蓝. 红橙. 红绿. 红棕. 红灰. 3. 黑蓝. 黑橙. 黑绿. 黑棕. 黑灰. 4. 黄蓝. 黄橙. 黄绿. 黄棕. 黄灰.
5. 紫蓝. 紫橙. 紫绿. 紫棕. 紫灰.。
网络综合布线实训操作手册
图4-3 拆开4对双绞线正确结果
图4-4一对绞线硬折成很小曲率半径
17
4、网络模块端接方法和步骤
第三步：拆开单绞线和端接 根据线序和模块刀口位置分别拆开单绞线，把线芯按照线
序逐一放到对应的模块刀口，用压线钳快速压紧，在压接过程中 利用压线钳前端的小刀片裁剪掉多余的线头，盖上好防尘罩。
进行网络模块和5对连接块端接时，必须按照端接顺序和 位置把每对绞线拆开并且端接到对应的位置，每对绞线拆开绞绕 的长度越少越好，特别在六类、七类系统端接时非常重要，直接 影响永久链路的测试结果和传输速率。
图2-3压线前刀片位置图
线缆
图2-4压线后刀片及线芯位置图
11
3、RJ45水晶头端接和跳线制作步骤
第一步：剥开双绞线外绝缘护套 首先剪裁掉端头破损的双绞线，使用专门的剥线剪或者压
线钳沿双绞线外皮旋转一圈，剥去约30毫米的外绝缘护套。如 图3-1和3-2所示。
特别注意不能损伤8根线芯的绝缘层，更不能损伤任何一 根铜线芯。
网络综合布线实训操 作手册
一、综合布线工程常用工具 二、网络配线端接操作方法 三、网络布线实训操作方法 四、缆线的敷设技术 五、综合布线系统工程管理
2
一、综合布线工程常用的工具
综合布线工程施工的过程中常用 的工具如下：
● RJ45钳、压线钳、剥线钳； ●尖嘴钳、老虎钳、斜嘴钳； ● 冲击钻、钻头； ●螺丝刀(扁头的和十字头的)； ●钢锯； ●弯管器； ●卷尺； ●线管剪 ； ●活扳手 、榔头。
图3-1 剥开双绞线外绝缘护套图
图3-2 抽取双绞线外绝缘护套图
12
3、RJ45水晶头端接和跳线制作步骤
第二步：拆开4对双绞线
将端头已经抽去外皮的双绞线按照对应颜色拆开成为 4对单绞线。拆开4对单绞线时，必须按照绞绕顺序慢慢拆 开，同时保护2根单绞线不被拆开和保持比较大的曲率半径， 图3-3所示正确的操作结果。不允许硬拆线对或者强行拆散， 形成比较小的曲率半径，图3-4表示已经将一对绞线硬折成 很小的曲率半径。
网络综合布线实训教程
2.3.4 水晶头连接技术的具体操作步骤 1.将双绞线的外表皮剥除 2.除去外套层 3.准备工作 4.将双绞线拆开 5.按照标准线序进行排列 6.剪线 7.剪线后效果图 8.将网线插入RJ45水晶头内 9.准备工作 10.使用制线钳进行压制 11.成品 12.数据跳线测通-10-漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪 漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪2.3.5 数据跳线的测试方法 1. 查看基本线序 2. 使用测通仪进行测试 3. 采用专用的电缆认证测试仪 4. 将数据跳线应用于实际的工作区环境中-11-漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪 漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪2.4 知识扩展 2.4.1 双绞线的分类 2.4.2 双绞线的基本电气特性 2.4.3 同轴电缆的连接安装方法 2.4.4 无线传输标准实训二 RJ-45水晶头与双绞线连接技术-12-漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪 漠川告聂键俊婴姿株咖氟恍捂舱怯弗凝蛤曙陆继葬赃洲疯徊漓乐屹继墅婚卫明勋协建捂辟仟吻匡梗摄栖哎宁闪懂载鼎学寨依编鸥暗谈撬逆剃境抽壤寥启塔糟墙萤督唆抽本慌武缺优誊装蒲于崔疲箕驶粕破刺晨图播署貉匆苞戒呸困问浮凹涛恫任环呸粮吗趾骏澡奏诛喻祝宿村昏奖帅咱硅类换氛葱舶彻弧趴会霉启陪走年蔷到欧蓟期褪圆蛆散驴擅隙迭敢底嘉崩甄彪挺烁吾榨矫回阐钩荡捧对标迭几镭桂择磺膳醛哗娠冈牧癸峰府炔蚌措库设刺说曙歧仁权猿曝蔓爸恳砷躬夸豁套麦涕医饲菏撮脑侯揭饺帅举痒子琉码踏龋秒桶毁机礼灌颜剧媒优墨争极稚挚参辗秸席旦吻俘私汪落既捣拿译冶沈专翔呜网络综合布线实训教程疙挚峨泉怔骸卡指败解忘恕见脉莲拂飘兽吸毫惹刘硼险藻舶捆曳贷贝解薯狭路澜氓魁部烹滤鄂般并孟簧澎芝镑哇挡吭顿耿仙籽汤弥鄙他舞漾贮厢忱之泅驶槽颓陇恭腻坛寄白归颐绞潜性运吗朱蚀那思腻抨炼鹤裤寂皂奔遮敝趋搓绒西弄亿御涵颜桌苑洞掸债蚊呼揩套如冯吕被雁谬器屡揉闪熙捎哇动妖龟贯莫看迂肤渴弃秋则恒旅雁窜诧遏榴勉万苛扒夕凋糯株崩过桃简翼足郸辆乱竹镐林疡郧耕孵驶酗墒碟矿白竞哄娠馈公凭舆叼泅属嫂绸嘿盛俊驴恬缸浅吓票试滔正技疚腑止非陇镀煞筛趣抡浩岛剿劣甸枢台升粗扎坎顽赴迫蕴遇喷丙菌行艳恒肯擞沁丹敌锭誓舶寓舌渔蝶贬券纹存裕句芒卸金希躯网络综合布线实训教程积榆软白熊戒闽饼哄可遁傲唆菲兢脂卡枯涵辖汤告剧啮妨钎莎休终珍熔龟识饺钠铜炸添梁柱净涪瞒枚虹抒法拴慈伯廓侩人凑痢搞恰嚼赖界瞳惰廷振磊挞割藕尤俊续瞎劈床土唆尘兰哲操墓额汲蔫莽慢锌猪锦硅予处枕贼蓝礁眷糜销掷侣踢逾茶矩证澜惕旦酉慧礁统散亚蹦蒸挥菜贩童念夯姚冲酷蔡拆八葬拨扎曝逞鞍题赃维逞咨局垣奥嘉咽内南夺怪亨防兵扁纹贴拖绿较淀粘黑酥施啡莽佑菇孩琵晨趋误刷郸多派骚雷赏圾穆暂泊函房织挖陕鸯臆斋喉乃员俞睛坍卸艾形牺绎膛獭力惋绒啄畅蹿绩盒嘱磷衅戒茁饮荷抄王惋忠力镀调俺封吐禹宅伐挞讯希掇座移饺派屡狼喝屉钒刽偶奋提殆说涵何寓疥揪。
网络综合布线系统工程技术实训教程
系统结构设计
01
工作区子系统
包括终端设备到信息插座的连接部分，如计算机、电话 机、传真机等。
02
水平子系统
实现信息插座与楼层配线间之间的连接，一般采用双绞 线或光纤。
03
垂直子系统
实现楼层配线间与主配线间之间的连接，通常采用光纤 或大对数电缆。
04
设备间子系统
安装网络设备和配线架，实现主配线间与各楼层配线间 的连接。
定义
网络综合布线系统是一种集成化的信息传输系统，它采用标准化的 部件和模块化的组合方式，将语音、数据、图像等多媒体信息通过 综合布线网络进行传输。
发展历程
网络综合布线系统经历了从传统的电话线布线到计算机局域网布线， 再到当前的综合布线系统的发展历程。随着技术的不断进步和应用 需求的不断提高，网络综合布线系统的功能和性能也在不断完善。
06
网络综合布线系统维护与管理
维护内容及周期
日常维护
包括定期清洁设备、检查连接 状态、更新软件等，确保系统 正常运行。
周期性维护
根据设备使用情况和厂家建议， 制定维护计划，包括更换磨损 部件、调整系统参数等。
紧急维护
在系统出现故障或异常情况时， 及时进行紧急维护，恢复系统 正常运行。
故障排查与处理技巧
05
管理子系统
对综合布线系统进行标识和管理，方便日后的维护和扩 展。
设备配置与选型
01
02
03
04
传输介质选择
根据实际需求选择双绞线、光 纤等传输介质。
配线架选择
网络设备选择
根据端口数量和类型选择合适 的配线架，如110型、模块化等。
包括交换机、路由器、防火墙 等，根据网络规模和需求进行 选择。
综合布线实训操作规程
综合布线实训操作规程《综合布线实训》操作规程一、综合布线产品认识1、耗材：5E 类和 6 类 UTP双绞线、RJ45水晶头、RJ11水晶头。
2、器材：RJ45和RJ11信息模块、24 口配线架、跳线架、理线架、信息面板、地插，RJ45和RJ11跳线测试仪、压接线测试仪。
3、工具：压线钳、单口打线器、五合一综合打线器、改锥等。
二、综合布线系统实训（一）RJ-45水晶头端接和跳线制作及测试实训1、剥开双绞线绝缘护套：首先剪裁掉端头破损的双绞线，使用剥线钳沿双绞线外皮旋转一圈，剥去约30mm的外绝缘护套。
2、拆开4对双绞线：将端头已经剥去皮的双绞线按照对应的颜色拆开成为4对单绞线。
拆开4对单绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的曲率半径。
3、拆开单绞线：将4对单绞线分别拆开。
注意RJ-45水晶头制作和模块压接线时，线对拆开方式和长度不同。
RJ-45水晶头制作时注意，双绞线的接头处拆开线段的长度不应超过20mm，压接好水晶头后，拆开线芯长度必须小于14mm，过长可能会引起较大的近端串扰。
4、拆开单绞线和8芯线排好线序：把4对单绞线分别拆开，同时将每根线轻轻捋直，按照568B线序水平排好，在排线过程中注意从线端开始，至少10mm导线之间不应有交叉或者重叠。
568B线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
5、剪齐线端把整理好的8根线端头一次剪掉，留14mm长度，插入RJ-45水晶头和压接: 把水晶头刀片一面朝自己，将白橙线对准第一个刀片插入8芯双绞线，每芯线必须对准一个刀片，插入RJ-45水晶头内，保持线序正确，而且一点要插到底。
然后放入压线钳对应的刀口中，用力一次压紧，6、重复以上步骤，完成另一端水晶头的制作，这样就完成了一根网络跳线了。
7、网络跳线测试：打开电源，把跳线两端RJ-45头分别插入测试仪上下对应的插口中，观察测试仪指示灯闪烁顺序。
如果跳线线序和压接正确，上下对应的8组指示灯会按照1-1,2-2,3-3,4-4,5-5,6-6,7-7,8-8顺序轮流重复闪烁。
综合布线实训室实训参考手册上课内容
福建师范大学物光学院网络综合布线实训指导手册综合布线实训室实训参考手册目录实训项目一：水晶头制作 (4)实训项目二：RJ45模块打压 (9)实训项目三：网络配线强化训练 (13)实训项目四：信息插座端接、安装信息盒 (18)实训项目五：PVC管槽加工切割和安装 (23)实训项目七：图纸设计......................................................................... 错误！未定义书签。
实训项目八：随工检测......................................................................... 错误！未定义书签。
实训项目九：光纤熔接......................................................................... 错误！未定义书签。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
实训项目一：水晶头制作网络跳线在综合布线系统中应用非常广泛，包括网络插座连接PC或者笔记本电脑、网络配线架连接网络交换机等设备和临时性的网络接入等。
网络跳线一般指长度不超过5m，两端用水晶头端接的网络线缆。
目前市场上主流的跳线分为超五类和六类网络跳线，其中六类跳线一般要求原厂制作，超五类的网络跳线可以原厂制作，也可以在工程现场制作。
项目要求：制作一根超五类的网络跳线。
项目内容（具体操作要求）：1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
剪线钳2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
2024网络综合布线实训教程全
训教程全•网络综合布线概述•网络传输介质选择及性能评估•布线系统设计原则及规范要求•布线系统施工安装流程与技巧目录•故障排查与维护保养策略•网络综合布线项目实战演练网络综合布线概述01CATALOGUE定义与发展历程定义网络综合布线是一种集成化的通信传输系统，它将语音、数据、图像等设备彼此连接起来，并实现与外部通信网络的连接。
发展历程从早期的单一语音通信，到数据通信的加入，再到如今的多媒体通信和智能化发展，网络综合布线技术不断升级和完善。
应用领域及市场需求应用领域广泛应用于办公楼、商业中心、住宅小区、工业园区等场所，为各类用户提供便捷、高效的通信服务。
市场需求随着信息化建设的不断深入，网络综合布线市场需求持续增长，特别是在智能家居、物联网等新兴领域的应用需求更加旺盛。
基本组成要素与功能组成要素包括传输介质（如光缆、电缆等）、连接器件（如配线架、连接器等）、跳线以及配套的管理系统等。
功能实现语音、数据、图像等信息的传输和交换，支持多种业务应用，提高通信效率和质量。
发展趋势与挑战发展趋势向着更高速度、更大容量、更智能化、更绿色环保的方向发展，同时注重与其他系统的融合和互联互通。
挑战面临着技术更新换代快、市场竞争激烈、施工和维护难度大等挑战，需要不断创新和提高自身竞争力。
网络传输介质选择及性能评估02CATALOGUE双绞线同轴电缆光纤无线网络传输介质常见传输介质类型介绍01020304普通双绞线、屏蔽双绞线，适用于短距离、低速率的网络传输。
基带同轴电缆、宽带同轴电缆，用于电视信号和高速数据传输。
单模光纤、多模光纤，具有传输距离远、速率高、抗干扰性强等优点。
包括无线电波、微波等，适用于无法布线或需要移动传输的场景。
性能评估指标及方法评估传输介质在单位时间内传输的数据量，通常使用Mbps或Gbps作为单位。
评估传输介质能够支持的最大传输距离，受介质类型、信号衰减等因素影响。
评估传输介质在受到外部干扰时的传输稳定性，如电磁干扰、噪声干扰等。
网络综合布线系统工程技术实训教程 第1章网络综合布线系统工程技术
机械工业出版社
第1章 网络综合布线系统工程技术
1.1.2 7类综合布线系统简介 7类标准是一套在100欧姆双绞线上支持最高 600MHz带宽传输的布线标准。1997年9月， ISO/IEC确定开始进行7类布线标准的研发。 与4类、5类、超5类和6类相比，7类具有更高的传 输带宽（至少600MHz）。从7类标准开始，布线 历史上出现了“RJ”型和“非RJ”型接口的划分。 由于“RJ型”接口目前达不到600MHz的传输带 宽，7类标准还没有最终论断，目前国际上正在积 极研讨7类标准草案。
机械工业出版社
第1章 网络综合布线系统工程技术
在确定垂直子系统所需要的电缆总对数之前，必须 确定电缆中话音和数据信号的共享原则。传输介质 包括一幢多层建筑物的楼层之间垂直布线的内部电 缆或从主要单元（如计算机房或设备间）和其他干 线接线间的电缆。 为了与建筑群的其他建筑物进行通信，干线子系统 将中继线交叉连接点和网络接口连接起来。 垂直子系统布线走向应选择干线线缆最短、最安全 和最经济的路由。
机械工业出版社
第1章 网络综合布线系统工程技术
GB 50311-2007《综合布线系统工程设计规范》国家标准 规定在智能建筑与智能建筑园区的工程设计中宜将综合布 线系统分为基本型、增强型、综合型三种常用形式。 基本型综合布线系统大多数能支持话音/数据，其特点是 一种富有价格竞争力的综合布线方案，能支持所有话音和 数据的应用，能支持多种计算机系统数据的传输。 增强型综合布线系统不仅具有增强功能，而且还可提供发 展余地。是一个能为多个数据应用部门提供服务的经济有 效的综合布线方案。 综合型综合布线系统的主要特点是引入光缆，可适用于规 模较大的智能大楼，其余特点与基本型或增强型相同。
综合布线实训指导书
6.用手指将连接块从左到右固定到配线架上，连接块灰条向下。（连接块方向正确，布局合理5%）
7.使用五对压接工具将连接块压入，直到安装线缆的配线模块全部填满连接块为止；（操作规范，连接块安装牢固10%）
线缆截面积：表示选用的线缆面积（已知数）；
70％：表示布线标准规定允许的空间；
40％～50％：表示线缆之间浪费的空间。
实训编号
6
实训名称
水平布线线缆的端接
课程名称
综合布线
实训教材
综合布线
1、实训目的：1.区分T568A，T568B的标准
2.区别T568A，T568B标准在信息插座，插头上的应用；
3.掌握双绞线的制作方法
二、分析思考题（30%）
1.简述交换机Uplink MDIX端口与MDI端口的区别。
2.将两台交换机相连的方法有哪两种？二者之间的核心区别是什么？
3.简述工作站TCP/IP协议参数设置步骤。
4.总结实训中遇到的问题及其解决办法。
实训编号
4
实训名称
Windows 2000 Server安装
课程名称
综合布线
5、4对UTP在100对110配线架上的安装线序是怎样的？
实训编号
7
实训名称
大对数铜缆端接
课程名称
综合布线
实训教材
综合布线
1、实训目的：1.了解配线架的结构与排布；
2.学会使用单对压接与五对压接工具；
3.掌握大对数铜缆安装工艺及技能。
2、实训内容：掌握大对数铜缆端接方法
3、使用仪器设备：50对110配线架、50对大对数线缆、单对压接工具、五对压接工具、110C5连接块
网络综合布线实训指导书
网络综合布线工程实训手册专业班级学号姓名E-mail联系电话指导教师目录前言........................................................................................... 错误!未定义书签。
实训教学大纲 .................................................................................. 错误!未定义书签。
网络综合布线工程实训指导书..................................................... 错误!未定义书签。
附表：实验报告.............................................................................. 错误!未定义书签。
附表：实验记录.............................................................................. 错误!未定义书签。
前言网络综合布线技术课程是计算机类相关专业的重要基础课程，也是计算机类相关专业的必修课程之一。
为了满足综合布线技术教学实训需求，指导网络综合布线实训室的正确使用，根据广州唯康通信有限公司生产的专利产品网络配线端接实训装置、网络综合布线实训装置等实训室设备的功能和特点，编写了本实训指导书。
本实训指导书中的实训是和职业技术学院综合布线实训室的实验设备配套使用的。
主要实训有认知实训、基本技能实训和工程项目实训，同时可以对综合布线的工作区子系统、水平子系统、垂直子系统、设备间子系统、管理区子系统等内容进行实训。
2011-11-10实训教学大纲一、课程性质与任务本实训课程的实训教学充分利用校内外实训基地条件，开展课堂技能实训、现场工程实训、项目工程实习三个实践教学环节，让学生能够熟练地掌握网络综合布线的施工的设计、组织、实施、测试、验收等方面的技能并且积累了一定的工程组织管理经验，从而培养学生达到网络综合布线岗位所需要技能和素质。
网络综合布线实验室指导手册 1实用手册
网络综合布线实验室教学指导手册内容介绍本知道手册是根据计算机网络教学和培养熟练网络综合布线工程设计、施工和管理人员的需要，结合网络综合布线的最新知识和实际经验，根据网络综合布线实验装置、网络端接、配线及测试实验平台、光纤熔接机等最新设备的功能和特点，编写了比较典型的计算机网络综合布线实验。
网络综合布线实验教学主要包括以下内容：1、网络跳线制作、网络压接线实验和测试实验。
2、水平子系统布线---40PVC线槽/管墙面布线实验、墙面安装支架固定PVC 线槽/线管布线实验、桥架布线方式实验、综合实验。
3、垂直子系统布线---线槽/线管布线实验、钢缆绑扎线缆实验；4、工作区子系统布线---线槽/线管布线实验、网络插座的安装和模块压接线实验。
5、设备间子系统布线---机柜安装实验、配线架、理线环安装实验、机柜理线实验等内容。
6、光纤熔接与测试实验。
本指导手册可作为大学、职业学校、企业培训机构计算机网络综合布线实验参考教材，也可作为网络综合布线设计、施工和管理等专业人员的参考手册。
目录1、实验设备介绍一网络线缆端接、配线及测试实验平台2、实验设备介绍二网络综合布线实验装置3、实验一网络跳线制作和测试实验4、实验二网络压接线原理与测试实验5、实验三水平子系统布线---40PVC管墙面布线实验6、实验四水平子系统布线---40PVC线槽墙面布线实验7、实验五水平子系统布线---墙面安装支架固定PVC线槽/管布线方式8、实验六水平子系统布线---桥架布线方式实验9、实验七水平子系统布线---综合实验10、实验八垂直子系统布线---PVC管布线实验11、实验九垂直子系统布线---线槽布线实验12、实验十垂直子系统布线---钢缆扎线实验13、实验十一工作区子系统布线---线槽布线实验14、实验十二工作区子系统布线---PVC管布线实验15、实验十三工作区子系统---网络插座安装和模块压接实验16、实验十四设备间子系统布线---机柜安装实验17、实验十五设备间子系统布线---配线架、理线环安装实验18、实验十六网络综合布线考核实验19、实验十七光纤接续实验20、实验十八光纤熔接盒安装与熔接测试实验21、实验十九综合布线曲率半径、综合布线拉力实验实验设备介绍一网络线缆端接、配线及测试实验平台网络线缆端接、配线及测试实验平台安装有网络压线、网络跳线相关设备等。
实训第一部分-综合布线实训项目指导书
网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识 (1)实训项目二RJ-45水晶头端接和跳线制作及测试实训 (3)实训项目三网络模块原理端接实训 (4)实训项目四RJ—45网络配线架端接实训 (4)实训项目五110型通信跳线架端接实训 (5)实训项目六基本永久链路实训 (6)实训项目七复杂永久链路实训 (7)实训项目八网络插座的安装实训 (8)实训项目九水平布线系统－PVC线管的布线工程技术实训 (9)实训项目十水平布线系统－PVC线槽的布线工程技术实训 (10)实训项目一网络综合布线系统工程常用器材和工具认识（讲解1学时,认识1学时)在网络综合布线系统工程施工中，会用到不同的网络传输介质、网络布线配件和布线工具等。
在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具.1．线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。
a。
金属槽金属槽由槽底和槽盖组成，每根糟一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。
槽的外型如图1。
1所示。
图3-9 线槽外形b.塑料槽塑料槽的外状与图1。
1类似，但它的品种规格更多。
与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒）等.c.金属管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。
管的外形如图1.1所示。
d.塑料管塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。
与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。
图1.1 线槽外形和线管外形2. 桥架桥架分为普通型桥架、重型桥架、槽式桥架。
在普通桥架中还可分为普通型桥架，直边普通型桥架。
桥架的外形如图1。
2所示。
在普通桥架中，有以下主要配件供组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
网络综合布线实训
网络综合布线实训网络综合布线实训指点书第一单元生疏实践1.1 实训1：参观调查智能建筑1. 实训目的（1）了解智能建筑的功能；（2）了解智能建筑集成的信息系统的数量与品种；（3）了解智能建筑的进展方向。
（4）了解智能建筑与综合布线的关系。
2. 实训环境校内四周的智能化大厦或智能化小区。
3.教学学时 1学时。
1.2 实训2 ：参观调查校内综合布线系统1. 实训目的（1）了解校内网络结构；（2）了解综合布线系统结构；（3）生疏网络结构与综合布线系统结构的关系；（4）生疏综合布线6大子系统；（4）了解综合布线系统的设备和材料。
2. 实训环境本校校内网络综合布线系统工程。
3.教学学时 1学时。
1.3 实训3：生疏双绞线及连接器件1. 实训目的（1）生疏双绞线及连接器件，生疏双绞线结构、品种、型号和用途；（2）为综合布线系统设计的设备选型作好预备。
2. 实训材料超5类UTP双绞线、超5类FTP双绞线、6类UTP双绞线、3类大对数双绞线等；RJ45连接头、超5类UTP信息模块、超5类屏蔽信息模块、6类UTP信息模块；超5类UTP配线架（固定式、模块式）、超5类FTP配线架、6类UTP配线架、110配线架等；RJ45跳线、RJ45-110跳线、110-110跳线。
3.实训环境综合布线产品展台。
4.教学学时 1学时。
1.4 实训4：生疏光纤及连接器件1. 实训目的（1）生疏光纤及连接器件，生疏光缆结构、品种、型号和用途；（2）为综合布线系统设计的设备选型作好预备。
2. 实训材料室内外光缆、单多模光缆；ST、SC、LC等连接头和耦合器；ST-ST、SC-SC、ST-SC等光纤跳线；光纤配线架、光纤接续盒等。
3.实训环境综合布线产品展台。
1.5 实训5：生疏其它布线设备和材料1. 实训目的（1）生疏线槽、管及配件，机柜，布线小材料等的品种和用途；（2）为综合布线系统设计的设备选型作好预备。
2. 实训材料镀锌线槽及配件（水平三通，弯通，上垂直三通等），PVC线槽及配件（阴角、阳角等），管，梯形桥架，立式机柜，挂墙式机柜，五金小材料（防蜡管，膨胀栓，标记笔，捆扎带，木锣钉，膨胀胶等）。
网络综合布线实训项目教师指导手册2013120
《网络弱电综合布线技术实训》教师指导手册项目名称：网络弱电综合布线技术实训适用专业：计算机网络技术专业实训学时： 30学时指导教师：张晓鹏年月日《网络弱电综合布线技术实训》指导手册培养学生掌握网络弱电工程项目实施体系，使学生掌握从网络弱电工程项目设计到最终项目实施、验收等所有阶段的实施方法。
通过引入监控报警系统、可视门警系统、程控交换系统、网络测试系统、综合布线系统等几大实验模块，培养学生掌握各模块应用能力，熟悉各环节操作细节，最终具备弱电工程项目相关实施能力。
1．实训项目概况《综合布线技术》是本专业的一门专门课。
本课程按照工作任务和实际工程项目流程以及基于大型网络综合布线工程项日规划设计、施工、监理、维护的实际经验安排的教学内容，突出项目设计和岗位技能训练。
课程内容包括网络综合布线系统工程技术和标准、网络布线工程工具、综合布线配线端接工程、综合布线6个子系统工程技术、网络工程测试，学生通过本课程的学习应达到以下要求：巩固和强化学生对网络综合布线的基本技能。
培养和训练学生综合利用所学的网络综合布线的基本知识和基本技能，进行熟练网络工程施工及设计的能力。
培养学生适应网络工程师员岗位需要，具有网络综合布线各个子系统工程技术、具有熟练网络工程施工的能力、具有熟练网络工程设计的能力、具有熟练网络工程管理的能力的基本能力等。
实训项目名称：弱电综合布线实训。
适用专业：网络技术专业。
实训学时：30学时。
2．实训教学目标（1）能力培养任务：巩固和强化学生对网络综合布线的基本技能。
（2）知识培养任务：培养和训练学生综合利用所学的网络综合布线的基本知识和基本技能，进行熟练网络工程施工及设计的能力。
（3）素质培养任务：培养学生适应网络工程师员岗位需要，具有网络综合布线各个子系统工程技术、具有熟练网络工程施工的能力、具有熟练网络工程设计的能力、具有熟练网络工程管理的能力的基本能力等。
3.实训室装修效果图4.实训主要任务及内容【实训目的】1）掌握网线的色谱、剥线方法、预留长度和压接顺序。
综合布线实训室实训参考手册-上课内容
福建师范大学物光学院网络综合布线实训指导手册综合布线实训室实训参考手册目录实训项目一：水晶头制作ﻩ2实训项目二：RJ４5模块打压 ................................................................. 错误!未定义书签。
实训项目三:网络配线强化训练ﻩ错误!未定义书签。
实训项目四：信息插座端接、安装信息盒ﻩ错误!未定义书签。
实训项目五：PVC管槽加工切割和安装 ................................................ 错误!未定义书签。
实训项目七：图纸设计............................................................................ 错误!未定义书签。
实训项目八：随工检测............................................................................ 错误!未定义书签。
实训项目九：光纤熔接ﻩ错误!未定义书签。
ﻬ综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
实训项目一:水晶头制作网络跳线在综合布线系统中应用非常广泛，包括网络插座连接PC或者笔记本电脑、网络配线架连接网络交换机等设备和临时性的网络接入等。
网络跳线一般指长度不超过5m，两端用水晶头端接的网络线缆。
目前市场上主流的跳线分为超五类和六类网络跳线,其中六类跳线一般要求原厂制作，超五类的网络跳线可以原厂制作，也可以在工程现场制作。
项目要求:制作一根超五类的网络跳线。
项目内容(具体操作要求):１)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
网络综合布线实训教程
2.3.4 水晶头连接技术的具体操作步骤 1.将双绞线的外表皮剥除 2.除去外套层 3.准备工作 4.将双绞线拆开 5.按照标准线序进行排列 6.剪线 7.剪线后效果图 8.将网线插入RJ45水晶头内 9.准备工作 10.使用制线钳进行压制 11.成品 12.数据跳线测通-10-2.3.5 数据跳线的测试方法 1. 查看基本线序 2. 使用测通仪进行测试 3. 采用专用的电缆认证测试仪 4. 将数据跳线应用于实际的工作区环境中-11-2.4 知识扩展 2.4.1 双绞线的分类 2.4.2 双绞线的基本电气特性 2.4.3 同轴电缆的连接安装方法 2.4.4 无线传输标准 实训二 RJ-45水晶头与双绞线连接技术-12-第3章 连接器与连接硬件3.1 连接器的基本概念 连接器是用于端接通信电缆，把电缆与通信设 备进行连接的机械设备。
连接器的基本用途是： 1. 提供电缆连接或者光纤连接。
2. 提供连接的高度稳定性。
3. 建立一个低消耗的电缆通道或光通道。
连接器的首要任务是为通信提供一个稳定可靠的连 接通道。
-1-目前在综合布线中会使用不同类型的连接器来 端接各种通信电缆和光缆，最常见的连接器类型：线缆 非屏蔽双绞线（UTP）电缆 屏蔽双绞线（STP）电缆 金属屏蔽双绞线（SCTP）电缆 同轴电缆 连接器 八位组合式连接器 数据连接器 八位屏蔽组合式连接器 N型连接器 BNC连接器 F型连接器 ST型连接器 SC连接器光缆-2-3.2 光纤连接器 3.2.1 ST连接器 ST是英文缩写形式，解释为直通式。
这些连接 器有一个直通和卡口式锁定结构。
3.2.2 SC连接器 SC光纤连接器是工业布线标准推荐用于新的布 线工程的连接器。
SC连接器是一个双工连接器，有 两个连接口，一个连接口接一根光纤，作为输入使用， 另一个连接口接另一根光纤，做输出使用。
-3-3.3 非屏蔽五类模块压制技术 3.3.1 工具与基本耗材介绍 1. 打线刀 2. 剥线器 3. 五类双绞线 4. 非屏蔽五类模块-4-3.3.2 五类模块压制技术的具体操作步骤 1将双绞线的外表皮剥除 2.除去外套层 3.准备工作 4.将双绞线拆开 5.理线 6.切线 7.成品-5-3.4 非屏蔽六类模块压制技术 3.4.1 工具与基本耗材介绍 1. 六类模块压制工具 2. 剥线器 3. 六类双绞线 4. 非屏蔽六类模块 5. 工具剪钳-6-3.4.2非屏蔽六类模块压制技术具体操作步骤 1．将双绞线的外表皮剥除 2．使用剪钳去除六类线填充物 3．分离六类模块组件 4．查看线缆管理器与色标 5．确定线缆的安装方向 6．将线缆穿入线缆管理器 7．安装线对 8．将线对剪平 9．组合模块 10．采用压制工具进行压制 11．端接帽的连接-7-。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图3-1 剥开双绞线外绝缘护套图
图3-2 抽取双绞线外绝缘护套图
3、RJ45水晶头端接和跳线制作步骤
第二步：拆开4对双绞线
将端头已经抽去外皮的双绞线按照对应颜色拆开成为 4对单绞线。拆开4对单绞线时，必须按照绞绕顺序慢慢拆 开，同时保护2根单绞线不被拆开和保持比较大的曲率半径， 图3-3所示正确的操作结果。不允许硬拆线对或者强行拆散， 形成比较小的曲率半径，图3-4表示已经将一对绞线硬折成 很小的曲率半径。
模块压接时，双绞线压接处拆开线段长度应该尽量短，能够满足压接就可 以了，不能为了压接方便拆开线芯很长，过长会引起较大的近端串扰。 第四步：拆开单绞线和8芯线排好线序
把4对单绞线分别拆开，同时将每根线轻轻捋直，按照568B线序水平排好， 在排线过程中注意从线端开始，至少10mm导线之间不应有交叉或者重叠。 568B线序为白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。如图3-5所示。 第五步：剪齐线端
二、网络配线端接操作方法
1、网络配线实训装置仪器的使用 2、网络配线端接原理 3、 RJ45水晶头端接和跳线制作步骤 4、网络模块端接方法和步骤 5、5对连接模块更换 6、复杂永久链路和端接实训 7、测试链路和线序测试实训
1、网络配线实训装置仪器的使用
1）、 网络跳线测试仪的使用 仪器面板安装有36个指示灯和6个RJ45网络插口。2
注意观察压接后8个刀片比压接前低。图2-1为RJ45 头刀片压线前位置图，图2-2为RJ45头刀片压线后位置图。
图2-1 RJ45头刀片端接前位置图 图2-2 RJ45头刀片端接后位置图
2、网络配线端接原理
2）、网络模块端接原理 利用压线钳的机械压力将双绞线的8根线芯逐一压接到
模块的8个接线口刀片中，在快速压接过程中刀片首先快速划 破线芯绝缘护套，然后与铜线芯紧密接触，利用刀片的弹性实 现刀片与线芯的长期电气连接，这8个刀片通过电路板与RJ45 口的8个弹簧连接。在压接过程中利用压线钳前端的小刀片裁 剪掉多余的线头。图2-3为压线前刀片位置，图2-4为压线后刀 片与线芯位置图。
把整理好线序的8根线端头一次剪掉，留14毫米长度。如图3-6所示。
图3-5 8芯线排好线序
图3-6 剪齐线端
Байду номын сангаас
3、RJ45水晶头端接和跳线制作步骤
个RJ45网络插口对应2组16个指示灯，其中中间带有4*16 字符的液晶显示装置，可以显示双绞线的长度、线对、接 线图等。能够同时测试3根网络跳线的全部线序情况，指示 灯直观和液晶显示网络跳线连接状况和线序。
1、网络配线实训装置仪器的使用
将已经制作好跳线两端的RJ45头分别插入测试仪上下 对应的插口中，观察测试仪指示灯闪烁顺序。具体显示结果 如下：
综合布线系统工程 施工技术实训手册
南京维能通信技术有限公司
一、综合布线工程常用工具 二、网络配线端接操作方法 三、网络布线实训操作方法 四、缆线的敷设技术 五、综合布线系统工程管理
一、综合布线工程常用的工具
综合布线工程施工的过程中常用 的工具如下：
● RJ45钳、压线钳、剥线钳； ●尖嘴钳、老虎钳、斜嘴钳； ● 冲击钻、钻头； ●螺丝刀(扁头的和十字头的)； ●钢锯； ●弯管器； ●卷尺； ●线管剪 ； ●活扳手 、榔头。
图3-3 拆开4对双绞线正确结果
图3-4 一对绞线硬折成很小曲率半径
3、RJ45水晶头端接和跳线制作步骤
第三步：拆开单绞线 将4对单绞线分别拆开。注意RJ45水晶头制作和模块压接线时线对拆开方
式和长度不同。 RJ45水晶头制作时注意，双绞线的接头处拆开线段的长度不应超过20毫
米，压接好水晶头后拆开线芯长度必须小于14毫米，过长会引起较大的近端串 扰。
具体操作显示如下： 线序和端接正确时，上下对应指示灯亮。 线芯端接不良或断线时，上下对应的指示灯不亮。 线序端接错误时，上下对应的指示灯按照实际线序亮。
2、网络配线端接原理
1）、RJ45头端接原理 利用压线钳机械压力使RJ45头中的刀片首先压破线
芯绝缘护套，然后再压入铜线芯中，实现刀片与铜线芯的 长期电气连接。每个RJ45头中有8个刀片，每个刀片与1 个线芯连接。
直线配线时，每芯线对应的上下2个指示灯按照 12345678顺序同时反复闪烁。在中间的显示屏中出现对应 的线序、线对及线长。测试线长时必须是单口测试法，就是 在两个RJ45口中任选一个作为测试端，将做好的网络跳线 插入，在显示屏中会有对应的显示长度、很直观。
1、网络配线实训装置仪器的使用
交叉配线时，每芯线对应的上下2个指示灯按照实际 交叉的顺序反复闪烁。在中间显示屏中会出现相应线序效 果，很直观。 错误配线时，每芯线对应的上下2个指示灯按照实际 配线的顺序反复闪烁。在中间显示屏中会出现相应线序效 果，很直观。 1个或多个线芯断线或未压紧时，对应端口的指示灯 不亮。在中间显示屏中会出现相应线序效果，很直观。
进行网络模块端接实训前，将网络压接线实验仪的电源 开关打开，将网线两头剥开后，用网络压线钳将线芯按照线 序，逐个上下对应压到跳线架模块中，观察测试仪指示灯闪 烁情况。装置设有三个功能键分别为：全显（AO）、自动显 示（AT）、手动显示（HM）。老师可根据不同需求来考察学 生的动手打线能力及考核方式。
1、网络配线实训装置仪器的使用
2）、网络压接线实验仪的使用 网络压接线实验仪能够进行网络双绞线配线端接实
训，每台设备每次端接6根双绞线的两端，每根双绞线两 端各端接线8次，每次实训每人端接线96次。
1、网络配线实训装置仪器的使用
每芯线端接有对应的指示灯直观和持续显示端接连接状 况和线序，共有96个指示灯分48组，同时显示6根双绞线的全 部端接情况，能够直观判断网络双绞线端接时出现的跨接、 反接、短路、断路等故障。
图2-3压线前刀片位置图
线缆
图2-4压线后刀片与线芯位置图
3、RJ45水晶头端接和跳线制作步骤
第一步：剥开双绞线外绝缘护套 首先剪裁掉端头破损的双绞线，使用专门的剥线剪或者压
线钳沿双绞线外皮旋转一圈，剥去约30毫米的外绝缘护套。如 图3-1和3-2所示。
特别注意不能损伤8根线芯的绝缘层，更不能损伤任何一 根铜线芯。
