低压电缆分支箱技术经验规范
低压电缆分支箱标准
低压电缆分支箱标准低压电缆分支箱是电力系统中的重要设备，用于对电力线路进行分支和保护。
为了确保低压电缆分支箱的安全可靠运行，制定了一系列的标准来规范其设计、安装和使用。
本文将对低压电缆分支箱标准进行介绍，以便广大电力工作者和相关人员更好地了解和遵守相关标准，确保电力系统的安全稳定运行。
首先，低压电缆分支箱的标准主要包括以下几个方面，设计标准、安装标准、使用标准和维护标准。
在设计标准方面，低压电缆分支箱应符合国家相关的电气设计规范，包括外形尺寸、绝缘强度、防护等级等要求。
在安装标准方面，应按照相关规范进行安全可靠的安装，确保设备与电力线路的连接牢固可靠。
在使用标准方面，操作人员应按照设备说明书进行正确操作，禁止超负荷使用或者私自改动设备。
在维护标准方面，定期对低压电缆分支箱进行检查、清洁和维护，确保设备的正常运行。
其次，低压电缆分支箱的标准还涉及到材料选用、防护措施、接地保护等方面。
在材料选用方面，应选择符合国家标准的优质材料，确保设备的耐用性和安全性。
在防护措施方面，低压电缆分支箱应具备良好的防护性能，能够防止外部物体和水分进入设备内部，确保设备的正常运行。
在接地保护方面，应按照相关规范对低压电缆分支箱进行接地，确保设备在发生故障时能够及时排除故障电流，保护人身安全。
最后，低压电缆分支箱的标准对于电力系统的安全稳定运行具有重要意义。
遵守相关标准可以有效预防电力系统中的安全事故，保障人员和设备的安全。
因此，电力系统的相关工作者和使用人员应严格遵守低压电缆分支箱的相关标准要求，确保设备的正常运行，为电力系统的安全稳定运行做出贡献。
综上所述，低压电缆分支箱标准是电力系统中不可或缺的重要组成部分，对于保障电力系统的安全稳定运行具有重要意义。
希望广大电力工作者和相关人员能够深入了解并严格遵守相关标准要求，共同维护电力系统的安全稳定运行。
低压电缆分支箱技术规范
低压电缆分接箱概况：低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件海拔高度1000m最高环境温度+45最低环境温度-25日照强度cm(风速：s)最大日温差25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速35m/s荷载同时有10mm覆冰和s的风速3.产品描述产品构成的描述及结构特点（结构概要说明）：产品符合标准：安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率：50Hz；防护等级：IP44；1)产品型号及名称DFW 低压电缆分线箱2)提供图纸及编号：试样装配图试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N 和PE排位于箱体底部，电缆挂接方便。
样机操作方式：正面手动操作；样机安装方式：垂直落地安装；样机接线方式：固定连接；保护接地措施：箱壳完全绝缘样机外形尺寸：柜宽600mm ；柜深320mm，柜高1140mm ；防腐蚀：该产品壳体、安装支架、安装底板和门铰链全部采用复合绝缘材料，母线采用铜镀锡。
0.4kV电缆分支箱技术规范书(居住区物资)
0.4kV电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了0.4kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的0.4kV电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 45 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于1.67。
3.10 系统额定频率： 50Hz4 技术参数及要求4.1 额定电压： 0.4 kV4.2 额定频率： 50 Hz4.3 额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm24.4 温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
0.4kV电缆分支箱技术规范书
电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件海拔高度1000 m最高环境温度+ 45 ℃最低环境温度-25 ℃日照强度cm2 （风速：0.5m/s）最大日温差25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)荷载同时有10mm覆冰和17.5m/s的风速耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于。
系统额定频率：50Hz4 技术参数及要求额定电压：kV额定频率：50 Hz额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm2温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
低压电缆分支箱技术规范标准[详]
![低压电缆分支箱技术规范标准[详]](https://img.taocdn.com/s3/m/43ecb8d59b6648d7c1c746eb.png)

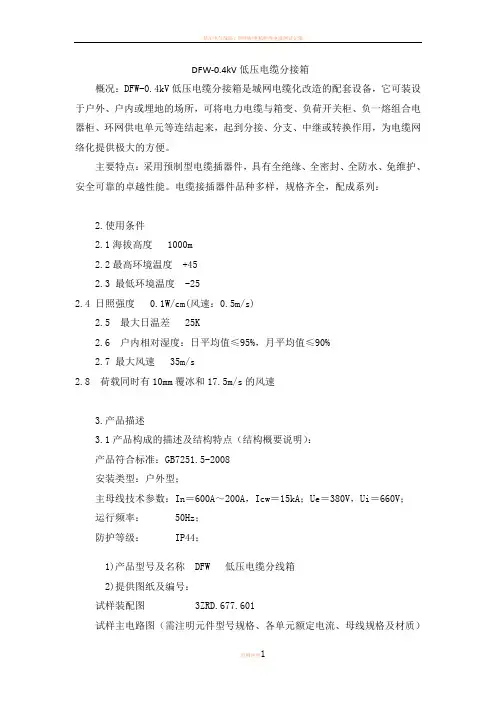

DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度 1000m2.2最高环境温度 +452.3 最低环境温度 -252.4 日照强度 0.1W/cm(风速：0.5m/s)2.5 最大日温差 25K2.6 户相对湿度：日平均值≤95%，月平均值≤90%2.7 最大风速 35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率： 50Hz；防护等级： IP44；1)产品型号及名称 DFW 低压电缆分线箱2)提供图纸及编号：试样装配图 3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。
低压电缆分支箱技术规范
DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度 1000m2.2最高环境温度 +452.3 最低环境温度 -252.4 日照强度 0.1W/cm(风速：0.5m/s)2.5 最大日温差 25K2.6 户内相对湿度：日平均值≤95%，月平均值≤90%2.7 最大风速 35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率： 50Hz；防护等级： IP44；1)产品型号及名称 DFW 低压电缆分线箱2)提供图纸及编号：试样装配图 3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。
低压电缆分支箱技术标准
低压电缆分支箱技术标准1 范围本技术标准适用于重庆供电局低压电缆分支箱的招标通用订货，是相关设备通用订货合同的技术条款。
2 采用标准GB 7251.1-2005 《低压成套开关设备和控制设备》第1 部分低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB 7251.5-2008 《低压成套开关设备和控制设备》第5 部分对公用电网动力配电成套设备的特殊要求GB 4208—93 《外壳防护等级(IP代码)》GB 14048.1-2006 《低压开关设备和控制设备》第1部分总则GB 14048.3-2008 《低压开关设备和控制设备》第3部分开关，隔离器，隔离开关及熔断器组合电器GB 13539.1-2008 《低压熔断器》第1部分基本要求GB 13539.2-2008 《低压熔断器》第2部分专职人员使用熔断器在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
3 设备规范3.1 设备名称：低压电缆分支箱3.2 设备规格：一进二出3.3 使用环境条件3.3.1 海拔高度：≤1000m3.3.2 环境温度： -25℃～ +40℃最高年平均气温20℃最高日平均气温30℃3.3.3 相对湿度：≤90%（25℃）3.3.4 抗震能力：地面水平加速度 0.3g地面垂直加速度 0.15g同时作用持续三个正弦波安全系数 1.673.3.5 最大日温差： 25℃3.3.6 日照强度： 0.1W/cm2 （风速0.5m/s时）3.3.7 最大覆冰厚度： 10mm3.3.8 最大风速：≤35m/s3.3.9 安装位置：户外3.3.10 污染等级： 3级3.4 使用运行条件3.4.1 额定电压： 400V3.4.2 额定绝缘电压： 660V3.4.3 额定频率： 50Hz3.4.4 防护等级： IP443.4.5 额定冲击耐受电压 8000V3.4.6 电气间距>10mm3.4.7 爬电距离>12 .5mm3.4.8 材料组别 IIIa3.4.9 触电防护类别：II3.4.10 主母排（水平母排）额定电流630A。
最新0.4kV低压电缆分接箱技术参数规章制度及技术协议模板
xxxx公司xxxx工程0.4kV低压电缆分支箱技术规范书及技术协议模板甲方：乙方：设计方：20xx年x月目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3应遵循的主要标准 (2)4 技术要求 (3)4.1正常使用条件 (3)4.2 特殊使用条件 (4)5.技术参数 (4)6.低压电缆分支箱的结构及内附设备要求 (5)7.试验方法 (7)8 产品对环境的影响 (7)9 企业VI标识 (9)10技术文件要求 (7)10.1一般要求 (7)10.2设计联络 (8)11 监造、包装、运输、安装及质量保证 (9)11.1监造 (9)11.2包装 (9)11.3 运输 (9)11.4 安装指导 (9)11.5 质量保证 (9)1总则1.1 本技术协议及规范适用于XXXX工程项目工程0.4kV低压电缆分支箱，它提出该设备本体及附属设备的技术要求。
主要包括该设备本体及附属设备的规格、技术要求、结构、性能、试验、包装、运输等方面的内容。
1.2 本技术协议提出的是最低限度的技术要求。
凡本技术协议中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，我公司按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果我公司没有以书面形式对本技术协议的条文提出异议，则意味着我公司提供的设备符合本技术文件的要求。
1.4 本技术协议所使用的标准如遇与所执行的标准不一致时，按较高标准执行。
1.5 本技术协议经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本技术协议未尽事宜，由买、卖双方协商确定。
1.7 我公司在技术协议中应如实反映产品与本技术文件的技术差异。
1.8 我公司在技术部分按本技术协议的要求如实详细的填写设备的标准配置表。
1.9 我公司充分理解本技术协议并按技术文件的具体条款、格式要求填写技术文件。
电缆分支箱,AC400V,不带开关,三路,400A。挂墙式,SMC外壳,1进线,2路出线..
国家电网公司湖北电网集中规模招标采购招标文件国网湖北公司配网标准化物资固化技术规范书0.4kV电缆分支箱,不带开关,三路, 400A。
挂墙式,SMC外壳,1进线,2路出线,母线系统挂接（15GH-500021587-00002）2014年4月低压电缆分支箱采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表中明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
3 / 23目 次低压电缆分支箱采购标准技术规范使用说明 (2)第1部分通用技术规范 (5)1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件 (5)1.3 适用范围 (5)1.4 对设计图纸、说明书和试验报告的要求 (5)1.5 标准和规范 (7)1.6 投标人必须提交的技术参数和信息 (7)1.7 备品备件 (7)1.8 安装、调试、性能试验、试运行和验收 (7)2 结构及其他要求 (7)2.1 低压电缆分支箱技术参数 (7)2.2 低压电缆分支箱主要技术要求 (8)3 技术服务、工厂检验和监造 (10)3.1 技术服务 (10)3.2 工厂检验和监造 (11)第2部分专用技术规范 (12)1 标准技术参数表 (12)2 项目需求部分 (13)2.1 图纸资料提交单位 (13)2.2 工程概况 (13)2.3 使用条件 (13)2.4 可选技术参数表 (14)2.5 项目单位技术差异表 (14)3 投标人提供信息 (15)3.1 投标人技术偏差表 (15)3.2 投标人应提供的其他资料 (16)5 / 23第1部分通用技术规范1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
低压电缆分支箱技术规范
之阳早格格创做表面：DFW0.4kV矮压电缆分交箱是乡网电缆化变革的配套设备，它可拆设于户中、户内或者埋天的场合，可将电力电缆与箱变、背荷开关柜、背一熔拉拢电器柜、环网供电单元等连结起去，起到分交、分支、中继或者变换效率，为电缆搜集化提供极大的便当.主要特性：采与预制型电缆插器件，具备齐绝缘、齐稀启、齐防火、免维护、仄安稳当的卓越本能.电缆交插器件品种百般，规格齐齐，配成系列：2.1海拔下度 1000m2.2最下环境温度 +452.3 最矮环境温度 252.4 日照强度 0.1W/cm(风速：0.5m/s)2.5 最大日温好 25K2.6 户内相对于干度：日仄衡值≤95%，月仄衡值≤90%2.7 最大风速 35m/s3.1产品形成的形貌及结构特性（结构提要道明）：拆置典型：户中型；主母线技能参数：In＝600A～200A，Icw＝15kA；Ue ＝380V，Ui＝660V；运止频次： 50Hz；防备等第： IP44；1)产品型号及称呼 DFW 矮压电缆分线箱2)提供图纸及编号：试样拆置图 3ZRD.677.601试样主电路图（需证明元件型号规格、各单元额定电流、母线规格及材量）睹下图a.开关电器及元件（型号规格、资料称呼及牌号、死产厂）b.母线与绝缘导线（型号规格、资料称呼及牌号、死产厂）c.结构特性：样机结构特性形貌：该产品由壳体、母排、熔断器式断绝开关、熔断器等组成.中壳采与3.5mm薄玻璃纤维巩固散酯资料制成，防腐蚀本能下.箱壳分本量战底座二个部分，箱门开开角度大于90度，开关机动，门上有博用门锁，箱顶有防雨雨檐，箱门与箱体之间有防火胶条，防备等第下.熔断器式断绝开关支配脚柄与戴电部件断绝，支配仄安.出进线办法为下进下出，火仄母排位于箱体背部，N 战PE排位于箱体底部，电缆挂交便当.样机支配办法：正里脚动支配；样机拆置办法：笔曲降天拆置；样机交线办法：牢固连交；呵护交天步伐：箱壳实足绝缘样机形状尺寸：柜宽600mm ；柜深320mm，柜下1140mm ；防腐蚀：该产品壳体、拆置支架、拆置底板战门铰链局部采与复合绝缘资料，母线采与铜镀锡.母线绝缘支撑件之间最大距离： 560mm产品的安排战制制有百般品量体系包管，由国家指定机构举止产品考查，并出具权威道明.设备除谦脚根源基本则中,该产品还谦脚制制厂已经死产过一定数量的共类产品，且通过电力部分确定步调举止的运止审定，如下压电缆分支箱.4电气间隙、爬电距离战隔断距离4.1.1主母线、笔曲母线、分支母线战主电路连交件戴电部件之间及其交天金属构件之间的爬电距离战电气间隙应没有小于20mm.4.1.2母线连交战电气元件出进线端子间某些部分达没有到GB7251.1第5.7.1.1的确定时允许采与包扎绝缘的步伐，但是没有该矮于下表确定：当采与绝缘母线时允许缩小电气间隙战爬电距离.4.2.1按GB7251.1第7.1.2.2条确定.5.1拆置应按照尺度化、通用化、系列化的安排准则.5.2拆置安排了主要依据GB7251《矮压成套开关设备战统制设备》.6.1.1拆置制制可依据主电路规划安排的总拆图供战制制典型举止.6.1.2辅帮电路可参照辅帮电路图采用举止.6.2.1出厂检测按GB7251.1《矮压成套开关设备战统制设备》第8.3条有关央供举止.5.2.2型式考查检测由定面考查站依照GB7251.1《矮压成套开关设备战统制设备》的第8.2条央供举止.7．拆置输送与使用根据客户央供不妨提供拆置及输送底框.拆置及输送底框既预防了拆置正在输送历程中大概出现的变形问题，也便当用户的工程拆置.本产品的拆置及输送底框按数量不妨搞成1、2、3、4台拼拆的形式，产品运抵现场后最先依照GBJ232查看开箱查支，无需裁撤底框，按产品道明书籍图示尺寸挨孔，而后将产品连共底框起吊便位，再搁进伸展螺栓安排佳后拧紧，末尾用随产品提供的母线连交板，将各柜体间的火仄母线按安排系统图联结佳，借佳二次电缆，拆置处事完成.如果没有采与拆置输送底框，用户不妨依照惯例将产品曲交拆置于火仄槽钢前提上，槽钢的曲线度没有大于千分之一，齐少曲线度没有大于5mm.产品正在拆置完成后，加进运止前需要举止如下名脚段查看考查.1.查看柜体里漆有无脱降，柜内是可搞燥、浑净.2.电器元件的支配机构是可机动，没有该有卡滞或者支配力过大局里.3.主要电器的通断是可稳当、准确.辅帮交面的通断是可稳当准确.4.仪容指示与互感器的变更及极性是可精确.5.母线连交是可良佳，绝缘支撑件、拆置件及附件是可拆置坚韧稳当.6.辅帮交面是可切合央供，熔断器的熔芯规格是可精确，继电器的整定值是可切合安排央供，动做是可准确.7.电路的交面是可切合电器本理图央供.8.呵护电路系统是可切合央供.。
0.4kV低压电缆分支箱专用技术规范
0.4kV低压电缆分支箱专用技术规范1标准技术参数1.1设备主要技术参数额定电压0.4kV额定频率50Hz额定电流≤630A分断能力50kA回路额定电流40A,63A,80A,100A,125A,160A,200A,250A,315A,400A,630A1.2低压电缆分支箱的结构及内附设备要求1.2.1箱体外壳由厚度为1.2-1.5mm的冷轧钢板制成（当用于户外安装时，箱体外壳由厚度为1. 5 -2. 0mm的不锈钢板制成，顶部带有防雨遮阳，并具有双层防水门），外壳经喷塑处理，支架经热镀锌处理。
1.2.2箱体表面应采用静电喷塑处理，附着力强,能达到防腐、防锈的作用。
采用经红外线辐射、划痕、冲撞和耐磨等测试的喷塑涂料，颜色根据具体工程环境确定。
1.2.3 箱体需考虑温升问题，通风孔的位置应不降低外壳的防护等级，防护等级需达IP34D。
1.2.4 箱体外壳有足够的强度和刚度，能承受元件短路时所产生的机械应力和电动力，同时不会因产品的搬运而影响其性能。
1.2.5户外箱体尺寸要求根据现场实际情况考虑。
1.2.6 箱体正面开门，门板上下装设两把统一磁性密码锁。
1.2.7，箱体内开关下缘离箱体进线处不能小于500mm；开关上缘离箱体进线处不能小于300mm；箱体内壁离电器设备安全距离应为100mm。
1.2.8 箱体正面外箱应有“南网公司”VI标识、“供电服务95598”、“有电危险”、“编号”字样；箱体门内应有该电缆分支箱主电路图及进出线编号[开关编号、地理编号（供至电缆门牌号或客户名称如：XX公司门前等）、导线线径、导线长度等]。
1.2.9 回路额定电流视电缆分支箱的配置而定，箱体颜色应协调统一。
1.2.10 母排须刷温度变色绝缘油漆或安装热缩绝缘套,零母排接线孔应与出线开关数量相同；以提高产品运行的可靠性。
1.2.11装在箱体中的各种元件应符合各自的有关标准，进出线空气开关采用塑壳开关（热磁脱扣），其分段能力根据实际工程计算短路电流确定。
低压电缆分支箱技术规范标准
低压电缆分支箱技术规范目录1 规范性引用文件 02 技术参数及要求 03 标准技术参数 (2)4 使用环境条件表 (3)5 试验 (4)低压电缆分支箱技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7251 低压成套开关设备和控制设备GB 14048 低压开关设备和控制设备GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB 50150 电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级（IP代码）GB/T 16935.1 低压系统内设备的绝缘配合GB/T2681 电工成套装置中的导线颜色GB5585.2 电工用铜、铝及其母线第二部分：铜母线GB 4720 低压电器电控设备IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2 技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术规范专用部分的技术参数特性表。
2.2 通用要求2.2.1 电缆分支箱采用元件模块拼装、框架组装结构，母线及馈出均绝缘封闭。
可采用五种结构型式：进线采用绝缘封闭的隔离开关，出线采用塑壳断路器；进线采用绝缘封闭的隔离开关，出线采用刀熔开关；进线采用条形隔离开关，出线采用条形开关（带熔断器保护）；进线不带开关，出线采用刀熔开关；进出线均不配置开关。
2.2.2 母线系统（1）采用采用矩形母线，材质为T2电工铜。
并采用不同相色热缩套管做绝缘处理。
热缩套管不得开裂和起皱，母线接头处用热缩绝缘盒封闭。
绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求，老化寿命不小于30年，具体试验方法和要求参照GB/T 2951.14中规定执行。
（2）铜排截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受和峰值耐受电流的要求，N相（L0）母线与三相母线规格相同,PE排截面不低于相排截面的1/2。
电缆分支箱技术规范
1遵循的主要标准如下：GB3804—2004 《3.6～40.5kV高压交流负荷开关》GB/T11022—1999 《高压开关设备和控制设备标准的共用技术要求》SD/T318—1989 《开闭所闭锁装置技术条件》DL/T728-2000 《气体绝缘金属封闭开关设备订货技术导则》DL/T539—1993 《户内交流开闭所和元部件凝露及污秽试验技术条件》 DL/T593—1996 《高压开关设备的共用订货技术导则》DL/T404—1997 《户内交流高压开关柜订货技术条件》DL/T555-2004 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》符合IEC60502标准第四部分：额定电压6-30 kV电缆附件试验要求符合IEC968标准：1.8/3 kV—18/30 kV额定电压电缆短路温度限制的确定原则符合国际GB11033标准：电压26/35 kV级以下电力电缆附件基本技术要求其他相关技术要求2 使用环境条件2.1周围空气温度最高温度：+40℃最低温度：- 15℃日温差： 15K2.2海拔高度：不大于1000m2.3户内环境湿度（相对湿度）日平均不大于95%，月平均不大于90%2.4地震烈度8度水平加速度：0.15g2.5环境污秽等级：Ⅱ级3技术参数和要求3．1开关设备技术参数按表3.1要求表3.1开关设备技术参数3.2 主要结构及组合方式3.2.1电缆分支箱由外壳箱体、单元拼接式（每个开关柜一次设备共一个气室）或共箱式（各开关柜一次设备共一个气室）开关柜组成。
开关柜SF6气室采用304不锈钢。
3.2.2进出线开关选用手动操作的二工位负荷开关。
3.2.3每单元间隔具备独立电缆小室。
电缆端头安装感应电流的传感器。
每个进出线单元间隔安装高压带电显示装置。
3.3箱体3.3.1外壳箱体必须是采用厚度2mm或以上304不锈钢板加静电喷涂壳体，耐腐蚀，满足环保要求，统一军绿色，至少15年不退色。
3.3.2箱体保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
低压电缆分接箱技术规范
_____________10kV 工程低压电缆分支箱技术规范书_____年___月目录1、总则2、引用标准3、使用条件4、技术要求5、质量保证和试验6、包装、运输和储存7、验收附图：低压分支箱系统图1 总则1.1 本设备技术规范书适用于户外防雨/户内电缆分接箱。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术规范书所使用的标准如遇于卖方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，于合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由买卖双方协商确定。
1.7买方所指定产品厂家的元器件质量由卖方负责.2．引用标准GB7251-1997《低压成套开关设备和控制设备》DT/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T621-1997《交流电气装置的接地》IEC439-1《低压成套开关设备和控制设备》GB9466-88《低压成套开关设备基本试验方法》GB4208-93 《外壳防护等级（IP代码）》GB1497—85 《低压电器基本标准》GB/T14048.1—1993 《低压开关设备和控制设备总则》GB 5589.2 《电缆附件试验方法恒压负荷循环试验》GB 11032 《交流无间隙金属氧化物避雷器》GB 50150-94《电气装置安装工程电气设备交接试验标准》GB/T12706-2002 《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件》DL/T596-1996 《电气设备预防性试验规程》JB/T 8138.1 《电缆附件试验方法直流电压试验》JB/T 8138.3 《电缆附件试验方法局部放电测量》在上述标准中，优先采用中华人民共和国国家标准、有关部颁标准及水利电力行业标准。
低压电缆分支箱技术规范方案
2技术参数及要求
2.1电缆分支箱技术参数
电缆分支箱技术参数见技术规范专用部分的技术参数特性表。
2.2通用要求
2.2.1电缆分支箱采用元件模块拼装、框架组装结构，母线及馈出均绝缘封闭。可采用五种结构型式：进线采用绝缘封闭的隔离开关，出线采用塑壳断路器；进线采用绝缘封闭的隔离开关，出线采用刀熔开关；进线采用条形隔离开关，出线采用条形开关（带熔断器保护）；进线不带开关，出线采用刀熔开关；进出线均不配置开关。
GB/T 20641低压成套开关设备和控制设备空壳体的一般要求
GB 50150电气装置安装工程 电气设备交接试验标准
GB 4208外壳防护等级（IP代码）
GB/T 16935.1低压系统内设备的绝缘配合
GB/T2681电工成套装置中的导线颜色
GB5585.2电工用铜、铝及其母线第二部分：铜母线
GB 4720低压电器电控设备
a）连接线，通电操作
b）介电性能
c）绝缘电阻验证
d）检查与核实：内容包括外观检查（所有螺栓及接线的紧固情况等）及表2内技术资料的完整性。
e）机械操作试验。
f）电缆分支箱中断路器等元件按标准应进行的其他现场试验。
5.1.4绝缘电阻验证
5.1.5长期工作时的发热试验（温升试验）
5.1.6介电性能
5.1.7保护电路有效性验证
5.1.8电气间隙和爬电距离验证
5.1.9防护等级验证
5.1.10对高热和火焰的耐受能力的验证
5.1.11耐腐蚀、耐老化试验
5.1.12用户需要的协商试验项目
5.2出厂试验
5.2.1连接线，通电操作
DFW低压电缆分支箱技术规范
DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度1000m2.2最高环境温度+452.3 最低环境温度-252.4 日照强度0.1W/cm(风速：0.5m/s)2.5 最大日温差25K2.6 户内相对湿度：日平均值≤95%，月平均值≤90%2.7 最大风速35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB 7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率：50Hz；防护等级：IP44；1)产品型号及名称DFW 低压电缆分线箱2)提供图纸及编号：试样装配图3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）c.绝缘支撑件、母线夹板、母线框及有关连接件（材料名称及牌号、生产厂）d.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
低压电缆分支箱技术规范
低压电缆分接箱概况：低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件海拔高度1000m最高环境温度+45最低环境温度-25日照强度cm(风速：s)最大日温差25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速35m/s荷载同时有10mm覆冰和s的风速3.产品描述产品构成的描述及结构特点（结构概要说明）：产品符合标准：安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率：50Hz；防护等级：IP44；1)产品型号及名称DFW 低压电缆分线箱2)提供图纸及编号：试样装配图试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图主要结构数据a.b.c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。
样机操作方式：正面手动操作；样机安装方式：垂直落地安装；样机接线方式：固定连接；保护接地措施：箱壳完全绝缘样机外形尺寸：柜宽600mm ；柜深320mm，柜高1140mm ；防腐蚀：该产品壳体、安装支架、安装底板和门铰链全部采用复合绝缘材料，母线采用铜镀锡。
母线绝缘支撑件之间最大距离：560mm产品的设计和制造有各种质量体系保证，由国家指定机构进行产品试验，并出具权威证明。
低压电缆分支箱技术规范
低压电缆分支箱技术规范目录2 技术参数及要求.................................................................................3 标准技术参数....................................................................................4 使用环境条件表.................................................................................5 试验 ................................................................................................低压电缆分支箱技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7251 低压成套开关设备和控制设备GB14048 低压开关设备和控制设备GB/Z18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T20641低压成套开关设备和控制设备空壳体的一般要求GB50150 电气装置安装工程电气设备交接试验标准GB4208外壳防护等级（IP代码）GB/T16935.1低压系统内设备的绝缘配合GB/T2681电工成套装置中的导线颜色GB5585.2电工用铜、铝及其母线第二部分：铜母线GB4720低压电器电控设备IEC61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术规范专用部分的技术参数特性表。
低压电缆分支箱技术规范
概况：DFW0.4kV低压电缆分接箱是城网电缆化改革的配套装备,它可装设于户外.户内或埋地的场合,可将电力电缆与箱变.负荷开关柜.负一熔组合电器柜.环网供电单元等贯穿连接起来,起到分接.分支.中继或转换感化,为电缆收集化供给极大的便利.重要特色：采取预制型电缆插器件,具有全绝缘.全密封.全防水.免保护.安然靠得住的卓著机能.电缆接插器件品种多样,规格齐备,配成系列：2.1海拔高度 1000m2.2最高情况温度 +452.3 最低情况温度 252.4 日照强度 0.1W/cm(风速：0.5m/s)2.5 最大日温差 25K2.6 户内相对湿度：日平均值≤95%,月平均值≤90%2.7 最大风速 35m/s3.1产品构成的描写及构造特色（构造概要解释）：装配类型：户外型;主母线技巧参数：In＝600A～200A,Icw＝15kA;Ue＝380V,Ui ＝660V;运行频率： 50Hz;防护等级： IP44;1)产品型号及名称 DFW 低压电缆分线箱2)供给图纸及编号：试样装配图 3ZRD.677.601试样主电路图（需注明元件型号规格.各单元额定电流.母线规格及材质）见下图a.开关电器及元件（型号规格.材料名称及商标.临盆厂）b.母线与绝缘导线（型号规格.材料名称及商标.临盆厂）c.构造特色：样机构造特色描写：该产品由壳体.母排.熔断器式隔分开关.熔断器等构成.外壳采取 3.5mm厚玻璃纤维加强聚酯材料制成,防腐化机能高.箱壳分本体和底座两个部分,箱门开启角度大于90度,启闭灵巧,门上有专用门锁,箱顶有防雨雨檐,箱门与箱体之间有防水胶条,防护等级高.熔断器式隔分开关操纵手柄与带电部件隔离,操纵安然.进出线方法为下进下出,程度母排位于箱体背部,N和PE 排位于箱体底部,电缆挂接便利.样机操纵方法：正面手动操纵;样机装配方法：垂直落地装配;样机接线方法：固定衔接;呵护接地措施：箱壳完整绝缘样机外形尺寸：柜宽600mm ;柜深320mm,柜高1140mm ;防腐化：该产品壳体.装配支架.装配底板和门搭钮全体采取复合绝缘材料,母线采取铜镀锡.母线绝缘支持件之间最大距离： 560mm产品的设计和制作有各类质量体系包管,由国度指定机构进行产品实验,并出具威望证实.装备除知足起源基本则外,该产品还知足制作厂已经临盆过必定命量的同类产品,且经由过程电力部分划定程序进行的运行判定,如高压电缆分支箱.4电气间隙.爬电距离和距离距离4.1.1主母线.垂直母线.分支母线和主电路衔接件带电部件之间及其接地金属构件之间的爬电距离和电气间隙应不小于20mm.4.1.2母线衔接和电气元件进出线端子间某些部分达不到GB7251.1第5.7.1.1的规准时许可采取包扎绝缘的措施,但不该低于下表划定：当采取绝缘母线时许可缩小电气间隙和爬电距离.4.2.1按GB7251.1第7.1.2.2条划定.5.1装配应遵守尺度化.通用化.系列化的设计原则.5.2装配设计了重要根据GB7251《低压成套开关装备和掌握装备》.6.1.1装配制作可根据主电路计划设计的总装图乞降制作规范进行.6.1.2帮助电路可参照帮助电路图选择进行.6.2.1出厂检测按GB7251.1《低压成套开关装备和掌握装备》第8.3条有关请求进行.5.2.2型式实验检测由定点实验站按照GB7251.1《低压成套开关装备和掌握装备》的第8.2条请求进行.7．装配运输与应用根据客户请求可以供给装配及运输底框.装配及运输底框既防止了装配在运输进程中可能消失的变形问题,也便利用户的工程装配.本产品的装配及运输底框按数目可以做成1.2.3.4台拼装的情势,产品运抵现场后起首按照GBJ232检讨开箱验收,无需裁撤底框,按产品解释书图示尺寸打孔,然后将产品连同底框起吊就位,再放入膨胀螺栓调剂好后拧紧,最后用随产品供给的母线衔接板,将各柜体间的程度母线按设计体系图联络好,借好二次电缆,装配工作完毕.假如不采取装配运输底框,用户可以按照通例将产品直接装配于程度槽钢基本上,槽钢的直线度不大于千分之一,全长直线度不大于5mm.产品在装配完毕后,投入运行前须要进行如下项目标检讨实验.1.检讨柜面子漆有无脱落,柜内是否湿润.干净.2.电器元件的操纵机构是否灵巧,不该有卡滞或操纵力过大现象.3.重要电器的通断是否靠得住.精确.帮助接点的通断是否靠得住精确.4.内心指导与互感器的变更及极性是否精确.5.母线衔接是否优越,绝缘支持件.装配件及附件是否装配稳固靠得住.6.帮助接点是否相符请求,熔断器的熔芯规格是否精确,继电器的整定值是否相符设计请求,动作是否精确.7.电路的接点是否相符电器道理图请求.8.呵护电路体系是否相符请求.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电缆分支箱技术经验
规范
Revised final draft November 26, 2020
低压电缆分支箱技术规范
目录
低压电缆分支箱技术规范
1 规范性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7251 低压成套开关设备和控制设备
GB14048 低压开关设备和控制设备
GB/Z18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况
下的试验导则
GB/T20641低压成套开关设备和控制设备空壳体的一般要求
GB50150 电气装置安装工程电气设备交接试验标准
GB4208外壳防护等级（IP代码）
GB/T16935.1低压系统内设备的绝缘配合
GB/T2681电工成套装置中的导线颜色
GB5585.2电工用铜、铝及其母线第二部分：铜母线
GB4720低压电器电控设备
IEC61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况
下的试验导则
2 技术参数及要求
2.1 电缆分支箱技术参数
电缆分支箱技术参数见技术规范专用部分的技术参数特性表。
2.2通用要求
2.2.1电缆分支箱采用元件模块拼装、框架组装结构，母线及馈出均绝缘封闭。
可采用五种结构型式：进线采用绝缘封闭的隔离开关，出线采用塑壳断路器；进线采用绝缘封闭的隔离开关，出线采用刀熔开关；进线采用条形隔离开关，出线采用条形开关（带熔断器保护）；进线不带开关，出线采用刀熔开关；进出线均不配置开关。
2.2.2母线系统
（1）采用采用矩形母线，材质为T2电工铜。
并采用不同相色热缩套管做绝缘处理。
热缩套管不得开裂和起皱，母线接头处用热缩绝缘盒封闭。
绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求，老化寿命不小于30年，具体试验方法和要求参照GB/T2951.14中规定执行。
（2）铜排截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受和峰值耐受电流的要求，N相（L0）母线与三相母线规格相同,PE排截面不低于相排截面的1/2。
其中设于户外的电缆分支箱配置4根母排（3L+PEN），设于户内的电缆分支箱配置5根母排（3L+N+PE）。
（3）装置中母线和导线的颜色及排列应符合GB/T4026和GB7947及表1的规定；
表1母线和导线的颜色及排列规定
料应具有耐非常热和火的能力。
断路器采用3极，配置电子脱扣器，不带失压脱扣器，断路器同时具有隔离功能，表面并应有明显的表示“分”、“合”状态的标志。
2.2.4出线采用熔断器型式的分支箱出线回路发生过载或短路故障时，每相应能独立分断，且三相开关手柄为连动设计，可带负荷分合。
开关分开后,应保证故障点完全从基体上脱开,并具有明显断开点。
2.2.5具有防尘、防火、耐腐蚀、日照高温、污秽、凝露的免维护性能设备。
2.2.6考虑带电体封闭后，电缆分支箱应具有检修时能可靠验电接地的功能。
保障检修人员的人身安全。
2.2.7电缆分支箱铭牌标识清晰。
2.3一般结构要求：
2.3.1分支箱外壳采用S304不锈钢材料，箱体、门体材料厚度均不应小于2毫米，或SMC复合材料箱体，SMC物理性能指标及测试数据满足表2的要求。
表2SMC物理性能指标及测试数据要求表
涂层。
颜色与安装环境协调。
2.3.3设于户外时，分支箱外壳防护等级为IP44，箱顶盖应为屋脊式设计，坡顶3度设计，顶盖不应积水；设于户内时，分支箱外壳箱体防护等级为IP33。
满足防盗、防小动物、防水、防雨雪的要求，通风采用顶部自然拔风，箱底板和箱体内隔板应保证空气流通。
2.3.4分支箱底部用绝缘板封闭，分支箱进出线采用电缆,电缆孔配置变径胶圈，电缆室有足够的空间以便安装、固定电缆，出线端子距基座底部距离须大于200mm。
落地式分支箱宜采用双面开门，挂墙式分支箱采用正面单开或双开门型式，箱门应密封防水，箱门打开后应能大于90度，关门后门柄旋过死点，锁舌同时上下锁死。
不锈钢箱体外壳应配置接地螺栓供箱体与外部保护导体连接，箱体内各安装螺栓均应采用不锈钢螺栓，箱体外无外露可拆卸的螺栓。
2.3.5分支箱正门上应有防盗防锈优质不锈钢通用钥匙挂锁和防锈把手，并在锁侧上下角各安装特制防盗螺栓一只，采用统一锁具，具体型号咨询当地供电公司。
后门可用暗闩在正门开启。
2.3.6不锈钢箱壳门铰链应采用不锈钢材料。
2.3.7箱体应有良好的接地端子并标明接地符号。
2.3.8箱体外壳上方设有符合国家电网公司要求的警示标志。
2.3.9箱体正门内侧应标明主回路接线图，并注明操作顺序：送电时，先合上刀开关，后合上空气开关；停电时，先拉开空气开关，后拉开刀开关；箱内检修时，先拉开所有空气开关，后拉开所有刀闸。
同时标注产品铭牌，按标准表示出所规定的项目、参数及制造厂售后服务电话号码。
2.3.10箱内一次连接线应采用质量合格的电工铜及塑料铜芯线，其截面应满足负荷安全载流要求，接头处应搪锡。
接线应标明相序。
电部分至接地部分之间、不同相的带电部分之间的安全距离应大于20mm（复合绝缘适当简缩）。
电器元件的安装应符合下列要求：
a）排列整齐，固定牢固，密封良好。
b）各元件能单独拆装更换而不影响其它电器及导线束的固定。
熔断器的熔体规格、断路器器的整定值应符合现场运行要求。
2.3.11在使用中可以互换的具有同样额定值和结构的组件，应具备互换性。
3 标准技术参数
技术参数特性表是对采购设备的基础技术参数要求，供货方应对技术参数特性表中标准参数值进行响应。
低压电缆分支箱技术参数特性见表3。
表3 技术参数特性表
4 使用环境条件表
0.4kV低压电缆分支箱使用环境条件见表4。
特殊环境要求根据项目情况进行编制。
表4 使用环境条件表
5 试验
电缆分支箱应按照有关国家标准和行业标准规定的项目、方法进行试验,并且各项试验结果应符合本技术条件书相应条款的要求。
5.1 型式试验
5.1.1连接线，通电操作
5.1.2机械试验，机械操作试验；常温下机械定性试验
5.1.3短时耐受电流和峰值耐受电流试验
5.1.4绝缘电阻验证
5.1.5长期工作时的发热试验（温升试验）
5.1.6介电性能
5.1.7保护电路有效性验证
5.1.8电气间隙和爬电距离验证
5.1.9防护等级验证
5.1.10对高热和火焰的耐受能力的验证
5.1.11耐腐蚀、耐老化试验
5.1.12用户需要的协商试验项目
5.2 出厂试验
5.2.1连接线，通电操作
5.2.2介电性能
5.2.3绝缘电阻验证
5.2.4外观和尺寸检查
5.2.5保护电路有效性验证
5.2.6元件校验及接线正确性检定
5.2.7工频耐压试验
5.2.8可移开式部件互换性检查
5.3 现场试验
5.3.1电缆分支箱安装完毕后应进行现场交接试验，试验应符合DL/T404和
GB50150的要求。
5.3.2现场交接试验项目如下：
a）连接线，通电操作
b）介电性能
c）绝缘电阻验证
d）检查与核实：内容包括外观检查（所有螺栓及接线的紧固情况等）及表2内技术资料的完整性。
e）机械操作试验。
f）电缆分支箱中断路器等元件按标准应进行的其他现场试验。
