北京地铁工程土建施工组织设计(195页)
北京城市轨道施工组织设计

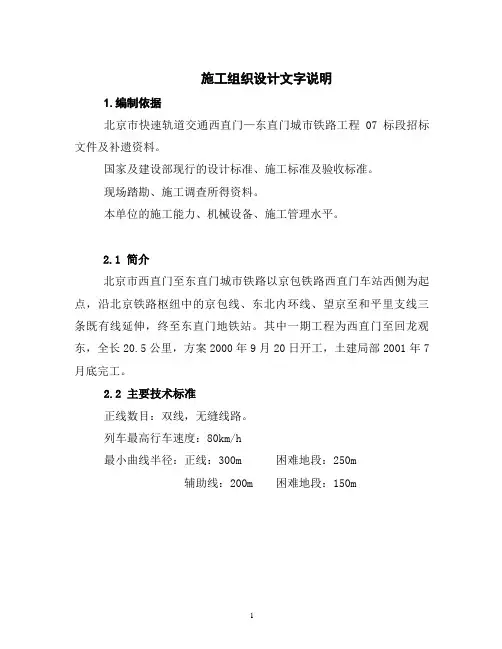

施工组织设计文字说明1.编制依据北京市快速轨道交通西直门—东直门城市铁路工程07标段招标文件及补遗资料。
国家及建设部现行的设计标准、施工标准及验收标准。
现场踏勘、施工调查所得资料。
本单位的施工能力、机械设备、施工管理水平。
2.1简介北京市西直门至东直门城市铁路以京包铁路西直门车站西侧为起点，沿北京铁路枢纽中的京包线、东北内环线、望京至和平里支线三条既有线延伸，终至东直门地铁站。
其中一期工程为西直门至回龙观东，全长20.5公里，方案2000年9月20日开工，土建局部2001年7月底完工。
2.2 主要技术标准正线数目：双线，无缝线路。
列车最高行车速度：80km/h最小曲线半径：正线：300m 困难地段：250m辅助线：200m 困难地段：150m最大坡度：高架区间≤20‰地下区间≤24‰地下车站≤3‰道岔区≤5‰，困难情况下≤10‰最小坡度：地下区间≥3‰地下车站≥2‰地面及高架车站应尽量设在平道上。
2.3.1 质量要求高：鉴于城市铁路公共交通的特性与本工程处于京城市区的环境，不仅主体工程结构必须巩固、稳定、耐久、平安，外观质量也要满足首都城市景观的客观要求。
工程质量必须内实外美，精益求精。
2.3.2 建设工期紧：本标段工程规模大，技术要求高，环境复杂,工期紧迫。
2.3.3 施工环境差：本工程在北京市区建设，线路从东北内环线铁路与房屋建筑群之间穿过，地面地下管线纵横交织，地面附着物比拟复杂，环境对工程施工制约严重。
环境约束严：本标段途经人口稠密地带，施工中对噪声污染、震动及对沿线社区生产、生活的干扰予以严格限制。
2.4 地形地貌处于华北平原北段，地势平坦开阔，地面附着物民房建筑较多，拆迁量较大，平均海拔在40米以下。
℃，主导风向为北风。
2.6 地质、地震本标段位于永定河冲洪积扇上，地层自上而下依次为：人工填土层〔粘质粉土，粉质黏土，素填土，房渣土层〕；第四沉积层〔粘质粉土，细中砂层，圆砾，砂质粉土层〕。
北京地铁8号线二期工程土建施工某合同段施工组织设计_YG
40）建筑机械使用安全技术规程（JGJ33-2001） 41）建筑工程安全监理规程（DB11/382-2006） 42）建筑卷扬机安全规程（GB13329-1991） 43）建设工程施工现场安全资料管理规程（DB11／383-2006） 44）北京市市政工程施工安全操作规程 45）北京市市政基础设施工程暗挖施工安全技术规程（DBJ01－87-2005） 46）建设工程施工现场安全防护场容卫生环境保护及保卫消防标准（DBJ01－83-2003） 47）北京市建设工程施工现场生活区设置和管理标准（DBJ01－72-2003） 48）消防安全疏散标志设置标准（DBJ01－611-2002） 49）北京地铁施工突发事故应急预案 50）北京市建设工程施工现场安全监督工作规定（京建施［2006］651 号） 51）北京市人民政府关于维护施工秩序减少施工噪声扰民的通知 52）北京市建设工程施工安全生产重大事故及重大隐患处理规定（京建施［2006］663 号） 53）北京市建设工程夜间施工许可管理暂行规定（京建施［2005］1115 号） 54）北京市建设工程施工安全事故责任认定若干规定（京建施［2006］669 号） 55）建筑施工安全检查标准（JGJ59-1999） 56）北京市建筑施工现场安全防护标准 57）北京市建设工程施工现场环境保护标准 58）塔式起重机操作使用规程（JG／T100-1999） 59）其他由发包人或监理人指定的工程规范和技术说明 60）相关国家、部颁发的其他规范和标准，以上技术标准如有更新版本的，遵照新版本 执行。 3、其他规范、规程及验收标准 61）城市快速轨道交通项目建设标准（试行本） 62）地下铁道照明标准（GB/T16275-1996） 63）地铁限界标准（CJJ96-2003） 64）城市区域环境噪声标准（GB3096-1993） 65）消防安全疏散标志设置标准（DBJ01-611-2002） 66）建筑电气工程施工质量验收规范（GB50303-2002）
北京地铁号线二期工程土建施工某合同段施工组织设计
北京地铁号线二期工程土建施工某合同段施工组织设计一、项目背景北京地铁二号线是北京地铁系统中的一条重要线路，自开通以来得到了广大市民的认可与热爱。
为了更好地服务市民出行，继一期工程后，北京地铁二号线扩容改造二期工程已于2020年开始陆续开工。
作为二期工程的一部分，某合同段位于北京市南部，负责二号线东延段的土建施工。
二、工程概要1. 工程范围本次土建施工合同段工程为北京地铁二号线东延段，包括东延线、北段线，覆盖天坛东门至管庄、八里桥至传媒大学站等各区域共22座车站。
本文档的重点在于某合同段的施工组织设计。
2. 工程内容本工程主要涉及隧道、立交、桥梁等结构的基础、主体和设备安装等工程。
3. 工期计划根据合同要求，工期为36个月。
三、施工组织设计1. 总体思路本项目采取“三同时”原则，即在保证工程质量的前提下，实现工程进度、工程安全和工程经济的协调。
尤其在施工期间，遵循“先前期后制执行”的原则，确保施工安全和质量。
2. 施工安全在施工前，应将施工区域进行划分、封闭和围挡，设立施工标志以示警示。
对施工人员进行技能和安全知识培训，强调施工作业的安全注意事项。
对所有安全保护设施，应根据施工进度进行调整，保证施工人员的安全。
3. 施工质量土建施工质量是保证地铁建设工程安全和运营的重要保证。
施工单位应贯彻执行ISO管理体系，制订质量管理规程，实行严格的管控制度，并组织人员和设备资质符合要求。
4. 施工进度在工期计划外，施工组织设计还需要制订详细的工期计划，在每个施工阶段安排合理的施工序列和进度安排。
尤其在施工过程中，需要加强工人的组织管理，既要保证施工速度和质量，又要确保工人的身体和安全。
5. 工程经济在施工过程中，经济问题至关重要。
施工组织设计应结合工程特点，选取合适的施工方式，制定合理的经济方案，提高效工率，降低成本，提高施工质量与安全。
四、总结本文档主要介绍了北京地铁二号线东延段土建施工某合同段的施工组织设计方案，其中重点强调了施工安全和施工质量问题。
北京某地铁施工组织设计方案

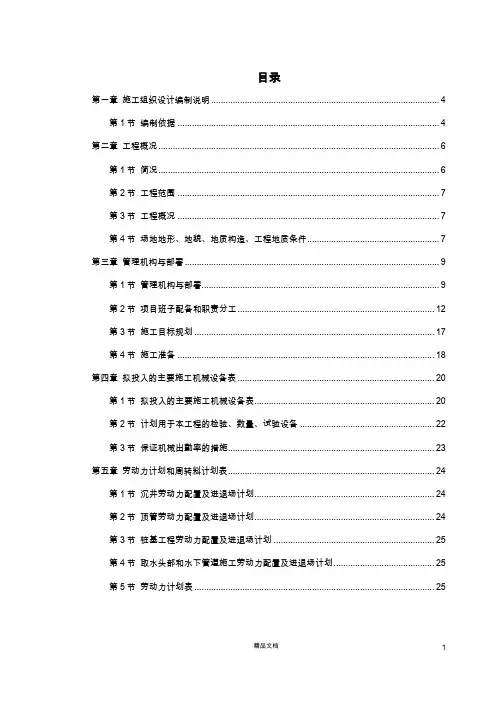

目录第一章施工组织设计编制说明 (4)第1节编制依据 (4)第二章工程概况 (6)第1节简况 (6)第2节工程范围 (7)第3节工程概况 (7)第4节场地地形、地貌、地质构造、工程地质条件 (7)第三章管理机构与部署 (9)第1节管理机构与部署 (9)第2节项目班子配备和职责分工 (12)第3节施工目标规划 (17)第4节施工准备 (18)第四章拟投入的主要施工机械设备表 (20)第1节拟投入的主要施工机械设备表 (20)第2节计划用于本工程的检验、数量、试验设备 (22)第3节保证机械出勤率的措施 (23)第五章劳动力计划和周转料计划表 (24)第1节沉井劳动力配置及进退场计划 (24)第2节顶管劳动力配置及进退场计划 (24)第3节桩基工程劳动力配置及进退场计划 (25)第4节取水头部和水下管道施工劳动力配置及进退场计划 (25)第5节劳动力计划表 (25)第6节周转材料计划表 (27)第六章计划开、竣工日期和施工进度网络图 (27)第1节计划开工、竣工日期 (28)第2节各分部分项专业工程的施工进度计划 (28)第七章施工总平面图 (28)第1节总平面布置原则 (28)第2节临时设施计划及临时用地 (28)第3节施工总平面布置 (30)第八章施工技术方案 (31)第1节总体施工方案 (31)第2节主要工程施工情况及特点 (32)第3节具体施工方案 (39)第九章质量保证措施 (118)第1节工程质量目标 (119)第2节质量方针 (119)第3节质量保证体系 (119)第4节质量保证措施 (123)第十章安全文明施工和创建"安全文明工地"措施 (137)第1节安全保证措施 (138)第2节文明施工措施 (142)第3节施工现场维护措施 (147)第4节环境保护减少扰民、降低环境污染和噪音的防护措施 (147)第十一章工期保证措施 (149)第1节工期保证体系 (149)第2节工期保证措施 (151)第3节赶工计划和措施 (151)第十二章冬、雨季施工措施和防护措施 (153)第1节冬季施工 (153)第2节雨季施工 (154)第十三章工程回访、保修服务及承诺 (155)第1节回访、保修服务的依据 (155)第2节工程回访 (155)第3节保修服务 (155)第4节保修服务承诺 (156)第一章施工组织设计编制说明第1节编制依据（1）第四水厂水源工程施工招标文件；（2）招标文件澄清及答疑；（3）工程招标图纸；（4）根据ISO9001：2000 标准建立的质量体系文件；（5）招标文件要求的技术规范标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《砌体工程施工质量验收规范》GB50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《屋面工程质量验收规范》GB50207-2002《建筑地面工程施工质量验收规范》GB50209-2002《建筑装饰装修工程篱工质量验收规范》GB50210-2001《建筑给水排水及暖通工程施工质量验收规范》GB50242-2002 《建筑电气工程施工质量验收规范》GB50303-2002《建设工程监理规范》GB50319-2000《民用建筑工程室内环境污染控制规范》GB50325-2001《建筑施工安全检查标准》JGJ59-99《多孔砖砌体结构技术规范》JGJ137-2001《给排水构筑物施工及验收规范》GB141-90《砼质量控制标准》GB50164-92《给排水管道工程施工及验收规范》GB50268-97《钢筋焊接及验收规范》JGJ18-96《测量规范》GBG50026-93（6）相关的现行的国家技术标准和验收规范。
北京某地铁施工组织设计方案
目录施工组织设计编制说明编制依据（）第四水厂水源工程施工招标文件；（）招标文件澄清及答疑；（）工程招标图纸；（）根据：标准建立的质量体系文件；（）招标文件要求的技术规范标准：《建筑工程施工质量验收统一标准》《建筑地基基础工程施工质量验收规范》《砌体工程施工质量验收规范》《混凝土结构工程施工质量验收规范》《屋面工程质量验收规范》《建筑地面工程施工质量验收规范》《建筑装饰装修工程篱工质量验收规范》《建筑给水排水及暖通工程施工质量验收规范》《建筑电气工程施工质量验收规范》《建设工程监理规范》《民用建筑工程室内环境污染控制规范》《建筑施工安全检查标准》《多孔砖砌体结构技术规范》《给排水构筑物施工及验收规范》《砼质量控制标准》《给排水管道工程施工及验收规范》《钢筋焊接及验收规范》《测量规范》（）相关的现行的国家技术标准和验收规范。
编制原则（）技术工艺先进，装备优良，质量优良，安全可靠，健康环保，经济合理。
（）充分遵循招标文件条款的原则。
（）坚持实事求是的原则，根据我公司的施工能力和管理水平，坚持科学组织、合理安排，均衡生产，确保优质高效地履行合同。
（）严格执行设计文件、技术规范和标准的要求，正确选择施工方案，实行全面质量管理。
（）严格贯彻“安全第一”原则。
（）坚持优化技术方案和推广应用“四新“成果原则，在施工中发扬创新精神，以科技为先导，应用新技术、新材料、新工艺、新设备，积极寻求全方位的合理化建议，对技术方案进行不断的优化。
承建该工程施工的优势地理优势中铁四局集团有限公司驻扎在安徽省合肥市，大部分施工力量、机械设备集结在华东地区，并且在有即将结束的施工项目，在施工过程中，可根据需要随时进行人员、设备的调整，最大限度地满足建设的需要。
1.3.2 专业优势公司有从事给排水工程建设达四十余年的专业施工队伍，有大量具有类似工程施工经验的人才，并在施工技术规范、标准以及施工工法编制领域，表现出很强的实力，对保证工程质量具有极大优势。
北京地铁__实施性工程施工组织设计方案
地铁--实施性施工组织设计方案1.施工组织设计总说明1.1.编制说明1.1.1.编制依据本实施性施工组织根据轨道交通房山线工程轨道施工Ⅰ标招标文件及补充招标文件、招标单位提供的有关设计总说明及图纸资料、国家及市的相关法规法令政策、我公司现场勘察情况及周围环境等各种情况的综合调查结果、我公司历年来地铁施工及类似工程施工的经验总结和技术储备、相关的设计、施工及验收规和技术标准等编制。
1.1.2.编制原则1.1.2.1.确保安全第一的原则安全是永恒的主体，施工生产永远将安全放在第一位。
所有制定的技术措施、施工方案、现场调度指挥等均以确保施工安全为前提。
1.1.2.2.技术方案优化原则在实施性施工组织设计编制中，进行多种施工方案的综合比选，针对不同工序，择优选用最佳方案，科学组织，合理安排，最终使优化方案成为工程施工管理的行动指南。
1.1.2.3.确保优质高效的原则根据工程的实际情况，对人员、机械、材料、管理进行优化配置。
按照优质高效、科学管理的原则配置施工要素。
通过严格地贯彻执行ISO9001质量管理体系进行过程控制，强化标准化管理，提高工作效率，实现优质高效的目标。
1.1.2.4.确保工期原则根据业主对本合同段的工期要求，编制科学、合理、周密的施工方案，合理安排施工进度，实行网络控制与计算机管理，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主的总体计划要求。
1.1.2.5.科学配置原则在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案，在确保万无一失的前提下组织施工。
根据本合同段的工程量及各项管理目标的要求，对施工要素及资源实行科学配置，选派有施工经验的管理人员、专业化施工队伍、优良先进的施工设备投入到本工程施工中，确保流动资金的周转使用，建设资金做到专款专用。
1.1.2.6.合理规划原则根据本合同段的工程量以及施工现场地形地貌的特征，在临时工程施工准备上，特别是对水、电、临时施工便道的设置，本着避免扰民、就近布置、方便使用、优化设置的原则，合理布置，满足施工需要。
北京某地铁施工组织设计方案
目录第一章施工组织设计编制说明错误！未指定书签。
第节编制依据错误！未指定书签。
第节编制原则错误！未指定书签。
第节承建该工程施工的优势错误！未指定书签。
第二章工程概况错误！未指定书签。
第节取水头部和水下管道施工劳动力配置及进退场计划错误！未指定书签。
第节劳动力计划错误！未指定书签。
第节周转材料计划表错误！未指定书签。
第六章计划开、竣工日期和施工进度网络图错误！未指定书签。
第节计划开工、竣工日期错误！未指定书签。
第节各分部分项专业工程的施工进度计划错误！未指定书签。
第七章施工总平面图错误！未指定书签。
第节总平面布置原则错误！未指定书签。
第节临时设施计划及临时用地错误！未指定书签。
第节施工总平面布置错误！未指定书签。
第八章施工技术方案错误！未指定书签。
第节总体施工方案错误！未指定书签。
第节主要工程施工情况及特点错误！未指定书签。
第一节编制依据（）第四水厂水源工程施工招标文件；（）招标文件澄清及答疑；（）工程招标图纸；（）根据：标准建立的质量体系文件；（）招标文件要求的技术规范标准：《建筑工程施工质量验收统一标准》《建筑地基基础工程施工质量验收规范》《砌体工程施工质量验收规范》《混凝土结构工程施工质量验收规范》《屋面工程质量验收规范》《建筑地面工程施工质量验收规范》《建筑装饰装修工程篱工质量验收规范》《建筑给水排水及暖通工程施工质量验收规范》《建筑电气工程施工质量验收规范》《建设工程监理规范》《民用建筑工程室内环境污染控制规范》（）（）（）中铁四局集团有限公司驻扎在安徽省合肥市，大部分施工力量、机械设备集结在华东地区，并且在有即将结束的施工项目，在施工过程中，可根据需要随时进行人员、设备的调整，最大限度地满足建设的需要。
1.3.2专业优势公司有从事给排水工程建设达四十余年的专业施工队伍，有大量具有类似工程施工经验的人才，并在施工技术规范、标准以及施工工法编制领域，表现出很强的实力，对保证工程质量具有极大优势。
地铁施工组织设计
第一章工程概况及编制说明【内容提要】：工程概况施工组织设计综合说明编制依据现场条件编制的范围1.1 工程概况工程名称：北京地铁14号线工程工程车库及工务料棚。
工程地点：北京市丰台区张仪村路。
工程简介：本工程总建筑面积约1620平方米，占地总面积约为1620平方米。
其中涉及到钢结构部分为工程车库及工务料棚，工程车库及工务料棚柱为钢筋混凝土结构，吊车梁为钢吊车梁，顶部为梯形钢屋架，屋面板为轻型混凝土屋面板，钢结构采用Q235材质的材料。
1.2 编制依据1.2.1《工程招标文件》《施工图》《建筑结构荷载规范》 GB50009--2001《钢结构设计规范》 GB50017－2003《建筑抗震设计规范》 GB50011－2008《建设工程项目管理规范》 GB/T50326-2001《建筑钢结构焊接规程》 GBJ81-91《钢结构工程施工质量验收规范》 GB50205－20011.2.2我国现行的有关机具设备和材料的施工要求和标准1.2.3北京市有关安全生产、文明施工的规定1.2.4我公司的《质量保证手册》和质量要素程序文件1.3 设计依据1.3.1、《建筑结构荷载规范》GB50009-20011.3.2、《梯形屋架》05G5511.3.3、《柱间支撑》05G3361.3.4、《建筑抗震设计规范》GB50011-20011.3.5、《梯形钢架轻型房屋钢结构技术规程》CECS102：20021.3.6、《钢结构工程施工质量验收规范》 GB50205-20011.3.7、《混凝土结构设计规范》 GB50010-20011.3.8、《建筑钢结构焊接规程》 JGJ81-2002 1. 4 编制的范围北京地铁十四号线工程车库及工务料棚梯形钢屋架及吊车梁的制造、安装和支撑系统的安装以及屋面系统的安装。
第二章施工布署、施工准备【内容提要】：主要施工部署施工现场准备工作2.1 施工布署：2.1.1工期目标：钢结构工程拟订工期为40天，开工日期为2012年月日，完成时间为2012年月日.2.1.2工期目标：分部分项工程一次验收合格率100%.2.1.3安全目标：无重大工伤事故，杜绝死亡事故、火灾事故；轻伤频率控制在4‰以内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京地铁四号线工程土建施工宣武门站投标施组
第一篇编制说明
1.1编制依据
(1)北京地铁四号线工程土建施工招标文件专用部分；
(2)北京地铁四号线工程土建施工招标文件通用部分；
(3)北京地铁四号线工程初步设计图纸；
(4)业主发放的补遗书；
(5)我公司自行组织的工地现场考察所获得的资料；
(6)国家相关行业现行的技术规范、验收标准;
(7)北京市建设总部门的管理条例及办法；
(8)我公司在地铁领域和车站工程中的施工经验。
1.2编制原则
(1)满足业主对总工期的要求，即全部工程于2006年4月30日前竣工（较业主要求工期提前1个月）。
(2)搞好施工降水工作，确保各工序在无水条件下施工。
(3)确保工程自身安全和施工安全，同时确保管线和邻近建（构）筑物安全的前提下，以控制地表沉降值不超过规定值为标准，进行施工部署，制定施工方案、方法及技术措施。
(4)工程质量达优良标准，争创北京市“长城杯”奖。
(5)最大限度地减少对交通的影响。
(6)严格执行北京市建设行政各部门对本项目的文明施工、环保、安全、卫生及健康等有关管理条例的要求，树立良好的施工形象和社会形象。
1.3 编制内容
本施工组织设计的工程范围为宣武门车站。
施工组织设计内容包括十二篇：第一篇为编制说明；第二篇为工程概述；第三篇为施工总体部署；第四篇为施工方案、方法及技术措施；第五篇为施工进度计划及工期保证措施；第六篇为资源配备；第七篇为质量保证体系及质量保证措施；第八篇为消防、安全、保卫、健康保证体系及措施；第九篇文明施工、环境保护体系及保证措施；第十篇为季节性施工保证措施；第十一篇为与相关单位的施工配合措施；第十二篇为其它保证措施。
1.4编制其它说明
本合同段施工组织设计目录序号与《招标文件通用部分》附表二《技术评分表》
对照如下：
评分项目与施组中的条款对照表
第二篇工程概述
2.1工程地理位置
宣武门站是北京地铁四号线全线七个甲级站之一；车站位于宣武门内、外大街与宣武门东、西大街交叉路口下，既有二号线呈东西走向，规划地铁四号线呈南北走向，两条线在本站形成“十”字交叉；2号线在上，四号线在下，两条线采用站厅－站台“十”字换乘方式。
本标段的位置详见《工程位置平面图》。
2.2工程设计概况
北京地铁四号线宣武门站起止里程为K7+728.7～K7+926，全长197.3m。
工程包括车站主体、2个风道（包括2个风井）、4个一般出入口、2个紧急出入口、1个残疾人出入口及4个换乘通道。
详见《车站各部位相对位置图》与《三维剖视图》。
《宣武门站结构效果图》。
