GPS控制点之记

控制点之记GPS所在图幅：测区点号： D001
经度DOO1 点名级别纬度D级概略位置
所在地
砂砾冻土深度 120 解冻深度地类 80 平原土质
最近电信设施供电情况
最近水源及距离沙子来源石子来源
本点交通从情况（至交本点道路通与最近车路线站、码头图名称及距离）
选点情况及概略位置点位略图
100238260
西北测绘群单位
2017.02.11
日期选点员王文波
经纬度
埋石情况标石断面图接收天线计划位置
100238260 单位西北测绘群
天线可直接安装在墩标顶02.12
赵森埋石员日期面利用旧点情况
保管人保管人单位及职务
保管人住址
备注．。

点之记绘制原则和技巧

二〇〇七年九月十日
点之记绘制原则和技巧
用途：为后续的作业人员能在点之记中能知道点的情况，在新布的网里能否使用，是成果延续性的依据。同时也要使在外野的作业人员能很快的在实地找到这个点。一句话，就是你画的点之记能为后续作业人员更好的使用。
二〇〇七年九月十日
点之记绘制原则和技巧
点之记要素主要有以下三种：
点之记绘制原则和技巧
二〇〇七年九月十日
点之记绘制原则和技巧
点之记定义和用途点之记绘制的要素点之记绘制原则点之记绘制技巧
二〇〇七年九月十日
点之记绘制原则和技巧
点之记：记载等级控制点位置和结构情况的资料。包括：点名、等级、点位略图、交通图及与周围固定地物的相关尺寸和为后续工作方便而描述的内容等。
点之记绘制原则和技巧
突出重点：抓住点之记的主要要素，把重点
的要素描述清楚。点名选取准确，能表述点的大概
位置，在新埋点时点名要选择好，老点不管原来的点取名是否合理，都要延用老点名，这也是为了成果的延续性。
二〇〇七年九月十日
点之记绘制原则和技巧
虽然E09001的所在地为张庄，但是点离张庄有2km,而离李庄只有一条路的距离，所以此点的点名选 “李庄西”比选用“张庄东”合适
点之记绘制原则和技巧下面是我对绘制点之记的一些技巧：
6）为了图形的美观，比例不要太失真。
7）在房屋地屋主调查时最好填写年轻一点的，而且最好问两家，单位也是。
二〇〇七年九月十日
点之记绘制原则和技巧下面是我对绘制点之记的一些技巧：
8）方向说明应加距离，如“往北”应加 “往北约多少米” 。
9）居民房应加住户姓名，单位应加单位名称，一般要注记两个以上。

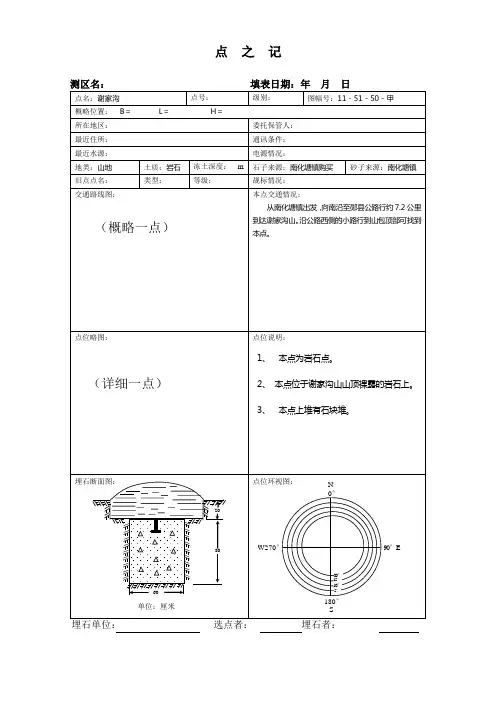

GPS基准站点之记

略图：
点位说明：
（详细一点）
1、本点为岩石点。 2、本点位于谢家沟山山顶裸露的岩石上。 3、本点上堆有石块堆。
埋石断面图：
点位环视图：
N 0°
20
80
W270°
90°E
60
20° 15° 10° 5°
单位：厘米
180° S
埋石单位：
选点者：
埋石者：
点
测区名：
点名：谢家沟概略位置： B＝所在地区：最近住所：最近水源：地类：山地旧点点名：交通路线图：土质：岩石类型： L＝点号： H＝
之
记
月日
填表日期：年
级别：
图幅号：11－51－50－甲
委托保管人：通讯条件：电源情况：冻土深度： m 等级：石子来源：南化塘镇购买觇标情况：本点交通情况：从南化塘镇出发，向南沿至郧县公路行约 7.2 公里到达谢家沟山。沿公路西侧的小路行到山包顶部可找到本点。砂子来源：南化塘镇

GPS控制点等级要点

3.1观测时段observation session测站上开始接收卫星信号到停止接受，连续观测的时间间隔称为观测时段，简称时段。

3.2同步观测simultaneous observation两台或两台以上接收机同时对一组卫星进行的观测。

3.3同步观测环simultaneous observation loop三台或三台以上接收机同步观测所获得的基线向量构成的闭合环。

3.4独步观测环independent observation loop由非同步观测获得的基线向量构成的闭合环。

3.5数据剔除率percentage of data rejection同一时段中，删除的观测值个数于获得的观测值总数的比值。

3.6天线高antenna height观测时接收机相位中心至测站中心标志面的高度。

3.7参考站Reference station在一定的观测时间内，一台或几台接收机分别固定在一个或几个测站上，一直保持跟踪观测卫星，其余接收机在这些测站的一定范围内流动设站作业，这些固定测站就成为参考站。

3.8流动站roving station在参考站得一定范围内流动作业的接收机所设立的测站。

3.9观测单元observation unit快速静态测量定位时，参考站从开始至停止接收卫星信号连续观测的时间段。

3.10世界大地坐标系1984(GPS84)World Geodetic System1984由美国国防部在与WGS72相应的精密星历NSWC-9Z-2基础上，采用1980大地参考数和BIH1980.0系统定向所建立的一种地心坐标系。

3.11国际地球参考框架ITRF YY，International Terrestrial Reference Frame由国际地球自转服务局推荐的以国际参考子午面和国际参考极为定向基准，以LERS YY天文常数为基础所定义的一种地球参考系和地心(地球)坐标。

3.12GPS静态定位测量static GPS positioning通过在多个测站上进行若干个时段同步观测，确定测站之间相对位置的GPS定位测量。

D级GPS控制测量技术设计书要点

目录一、课程设计的目的和任务 (3)1.1.设计目的 (3)1.2.任务概述 (3)二、测区概况 (3)2.1.测区自然地理概况 (3)2.2民族种类 (3)2.3已有资料情况 (3)2.4测区的范围： (3)三、设计的依据 (3)四、主要的技术指标 (4)4.1GPS测量 (4)4.2水平角观测 (6)4.2.1水平距离的观测 (6)4.2.2导线网 (6)五、坐标系统的选择 (7)六、设计方案 (7)6.1布网的原则 (7)6.1.1.GPS网型网型方案设计 6.2.图上展绘已知点（或图上查找已知点） (7)6.3按点位要求与测区情况在图上选点布网 (8)6.4.判断和检查点间的通视（主要点间） (10)6.5.外业选点埋石 (10)6.5.1选点 (10)6.5.2标志埋设 (11)六、仪器设备的选择 (12)七、外野实测方案设计 (12)7.1. GPS外业工作的原则 (12)7.2安置天线要求 (12)7.2.1对仪器设备的要求 (13)7.3观测方法 (13)7.3.1 GPS 观测方法 (13)7.4 地籍勘丈 (14)7.4.1 、地籍勘丈的方法： (14)7.4.2. 宗地图编号 (14)7.4.3. 地籍图的规格及分幅 (14)7.4.4 地籍勘丈的基本精度 (14)7.4.5界址点的施测方法 (15)7.4.6 界址点边长的检核： (15)7.4.7 地籍图的表示原则： (15)7.4.8 宗地图 (15)7.4.9面积量算与汇总统计 (16)7.4.10提交成果 (16)7.5数据的记录 (16)八、数据处理的方法与要求 (17)8.1.外业观测数据处理 (17)8.2外业观测数据质量检核 (17)8.3数据处理和平差计算 (19)8.3.1数据处理 (19)8.3.1无约束平差 (19)8.3.2约束平差 (19)8.4 GPS 高程拟合 (20)七、提交成果 (20)八、参考文献 (21)D级GPS控制网技术方案设计一、课程设计的目的和任务1.1.设计目的：本次课程设计的主要目的是通过本课程的学习并结合“GPS”技术完成一项“GPS”D级网的技术设计，为下一步大比例尺数字测图提供基础控制。
