《变频技术与原理》复习题（答案版）
变频技术：变频技术考试题及答案模拟考试练习.doc
变频技术：变频技术考试题及答案模拟考试练习考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、填空题变频器的问世，使电气传动领域发生了一场技术革命，即（ ）取代直流调速。
本题答案： 2、单项选择题变频器在工频下运行时，只能由（ ）进行过载保护。
所以，（ ）是必须的。
A.热继电器 B.交流接触器 C.空气开关 D.保险丝 本题答案： 3、问答题PWM 逆变器消除谐波的一般方法是什么？ 本题答案： 4、问答题画出异步电动机的机械特性曲线。
本题答案： 5、单项选择题在通用变频器中，如果出现过流现象，可能是（ ）。
A.变频器三相输出相间或对地短路B.负载太重，加速时间太短姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------C.电网电压太高D.输入电源缺相本题答案：6、多项选择题作为变频器的室内设置，其周围不能有（）的气体。
A.腐蚀性B.爆炸性C.燃烧性D.刺味性本题答案：7、判断题变频器长期不用时，最好每隔半年通一次电。
本题答案：8、问答题是否每台变频器都必须加装电磁选件？本题答案：9、单项选择题直流滤波器使用（）年应更换。
A．1B．3C．5D．10本题答案：10、填空题常用的电流型逆变电路主要有单相桥式和（）。
本题答案：11、填空题电力二极管引出两个极，分别称为阳极A和（）。
本题答案：12、多项选择题异步电动机的矢量控制是建立在动态模型的基础上的。
其数学模型可以表示为以（）为两个输入量，转速和磁链为两个输出变量的控制系统。
A.电压B.电流C.频率D.功率本题答案：13、填空题目前，变频器的主电路和拓扑结构为：变频器的网侧交流器对于低压小容量的常采用（）变流器；对中压量的常采用（）的变流器；负载侧变流器对低小容量的常采用（）逆变器；对中压大容量的采用（）逆变器。
变频技术原理与应用试题四及答案
变频技术原理与应用试题四及答案一、是非题。
（正确的在括号内画√，错的画×，每题1分，共10分）1. 变频技术，往往看重的是电源频率的变化，而不重视电源其他参数的变化。
（）2. 直流—交流变频技术，它的关键技术是整流器。
（）3. 变频器主要用于交流电动机的转速调节。
（）4. 全控型器件通过控制信号既可控制其导通又可控制其关断。
（）5. 晶闸管的导通和截止这两个工作状态是由阳极电压U A、阳极电流I A及控制极电流I G决定的。
（）6. 功率MOSFET导通时有多种极性的载流子（多数载流子）参与导电，是多极型晶体管。
（）7. 功率集成电路是电力半导体技术与微电子技术结合的产物。
（）8. 变频器主电路接线前，确认输入电源的电压等级符合后，在安全断开的情况下才能进行接线的操作。
（）9. 由于主电路为功率电路，不正确的配线不仅会损坏变频器，还会给操作者造成危险。
（）10. 逆变器功率模块损坏后，将其去掉，更换新的模块，即可使用。
（）二、名词解释。
（每题2分，共10分）1. 擎住电流I L2. 断态电压临界上升率d u/d t3. 脉幅调制4. 最高频率f max5. 变频器三、填空题。
（每题1分，共10分）1. 平板型晶闸管又分为。
2. 晶闸管一旦导通后，控制极就了控制作用。
3.将完整的正弦波形用等效的PWM波形表示时，这种PWM波形称为波形。
4. 应按实际电流与通态平均电流有效值相等的原则来选取晶闸管，应留一定的裕量，一般取倍。
5. 晶闸管门极参数包括。
6. 功率场效应晶体管与小功率场效应晶体管一样，分为。
7.功率MOSFET工作在开关状态，即在之间来回转换。
8. 移相调压实际上就是调节输出电压脉冲的。
9.当晶闸管的阳极和阴极之间加正向电压时，控制极未加电压，晶闸管内只有很小的电流流过，这个电流称为。
10. 采样控制理论有一个结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果。
四、简答题。
变频技术理论试题库(复习材料)
变频技术科理论试题库一、填空题1．(IGBT)器件是目前通用变频器中广泛使用的主流功率器件。
2．变频器按变换环节可分为(交-交）型和(交—直—交)型变频器。
3．变频器按照滤波方式分(电压）型和(电流）型变频器。
4．三相鼠笼交流异步电动机主要有（变频）、(变转差)、（变极）三种调速方式5．智能功率模块IPM将大功率开关器件和（驱动）电路、（保护）电路、（检测）电路等集成在同一个模块内。
6．基频以(下）调速属于恒转矩调速基频以（上）调速属于弱磁恒功率调速.7．基频以下调速，变频装置必须在改变输出（频率)的同时改变输出（电压）的幅值。
8．基频以下调速时，为了保持磁通恒定，必须保持U/F=（常数)。
9．变频器的主电路，通常用（R、S、T)或(L1、L2、L3）表示交流电源的输入端，用(U、V、W)表示输出端。
10．通过(通讯)接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
11．变频器输入侧的额定值主要是（电压）和（相数)12．变频器输出侧的额定值主要是输出（电压)、（电流）、(容量）、配用电动机容量和超载能力.13．变频器的频率指标有频率(范围)、频率（精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接）给定、(预置)给定和通信给定.15．变频器的外接频率模拟给定分为（电压)控制、(电流）控制两种。
16．通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。
17．变频器的PID功能中,P指（比例），I指（积分）,D指(微分）。
18．U/f 控制方式的变频器主要用于(风机）、（水泵）、（运输传动）等无动态指标要求的场合。
19．低压变频器常用的电力电子器件有（GTR)、（IGBT)、(IPM）.20．变频器主电路由整流电路、中间直流电路、逆变器和（控制回路）部分组成21．变压器的控制方式主要有(U / f ）控制、（矢量)控制、（直接转矩）控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
变频技术考试题库
变频技术考试题库1、填空题输出电抗器的主要作用是（）的影响，并能抑制变频器输出的（），起到减小（）的作用。
（江南博哥）（江南博哥）解析：补偿长线分布电容；谐波；噪声2、单选集成门极换流晶闸管的英文缩写是（）。
A．IGBTB．IGCTC．GTRD．GTO答案：B3、填空题变频器的各种功能设置与（）有关。
解析：参数4、多选低压变频器指输入电源电压为110∽1kV中、小容量的变频器，直接采用（）等半导体元件可以实现变频。
A.GTRB.IGBTC.SCRD.PIC答案：A,B5、填空题变频器接地电线必须用直径（）mm以上的软铜线。
解析：66、单选在SPWM（正弦脉宽调制）中，三角波决定了脉冲的频率，称为（）。
A.调制波B.谐波C.载波D.正弦波答案：C7、判断题对于恒功率负载来说，当负载转速n降低时，负载转矩TL 也降低。
答案：错8、填空题 EXB系列集成驱动器是结合（）模块的特点而研制和开发的专用集成驱动器。
解析：IGBT9、问答题什么是V／f控制？变频器在变频时为什么还要变压？解析：V／f控制是使变频器的输出在改变频率的同时也改变电压，通常是使V ／f为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
10、问答题过电流跳闸的原因分析解析：（1）重新起动时，一升速就跳闸。
这是过电流十分严重的表现。
主要原因有：1）负载侧短路；2）工作机械卡住；3）逆变管损坏；4）电动机的起动转矩过小，拖动系统转不起来（2）重新起动时并不立即跳闸，而是在运行过程中跳闸可能的原因有：1）升速时间设定太短；2）降速时间设定太短；3）转矩补偿设定较大，引起低速时空载电流过大；4）电子热继电器整定不当，动作电流设定得太小，引起误动作。
11、问答题变频器的安装场须满足什么条件？解析：变频器装设的电气室应湿气少、无水浸入；无爆炸性、可燃性或腐蚀性气体和液体，粉尘少；装置容易搬入安装；有足够的空间，便于维修检查；备有通风口或换气装置以排出变频器产生的热量；与易受变频器产生的高次谐波和无线电干扰影响的装置分离。
变频技术原理与应用试题二及答案
变频技术原理与应用试题二及答案一、是非题。
（正确的在括号内画√，错的画×，每题1分，共10分）1. 交—直—交变频器是先把频率固定的交流电整流成直流电，再把直流电逆变成频率连续可调的交流电。
（）2.电压型变频器的直流环节的储能元件是电容器和电感。
（）3. 变频器的电源只能是220V的电源。
（）4. 变频器输出频率只能在0~50HZ内变频。
（）5. 选用变频器时，变频器的功率应当大于等于负载的功率。
（）6. 当变频器选择、安装以后，对变频器的参数要根据控制的需要进行设置，对变频器的功能要进行选择。
7. 变频器的品种虽不同，但参数量都相同。
（）8. 变频器的实际加速时间和减速时间与设定的加速时间和减速时间不一定相等。
（）9. PID控制是利用P控制和P控制的优点组合成的控制。
（）10. 为防止电磁干扰，变频器控制线应有屏蔽措施，母线与动力线的距离要保持不少于l00mm。
（）二、名词解释。
（每题2分，共10分）1. 变频器最高频率2.变频器过载能力3. 交—交变频器4. 变频器加速时间5. PD控制三、填空题。
（每题1分，共10分）1.变频器可以任意调节其实现变频调速。
2.电压频率比控制是为了得到理想的特性。
3. 高性能专用变频器主要应用于对电动机的控制要求的系统。
4.单相变频器又称为变频器。
5.变频器的额定容量S N由额定电压U N和额定电流I N的乘积决定，其关系式为。
6. 每个生产厂家都对变频器的各种功能进行了编码，这些编码称为。
7.为了避免由于错误操作造成电动机的转速超出应用范围，变频器具有设置的功能。
8.变频器面板上RUN的含义。
9.段速频率设置功能一般分为由段速运行和由段速运行两种。
10.变频器产生的热量主要取决于。
四、简答题。
（每题5分，共20分）1. 简述变频器日常检查的内容？2.恒功率负载如何选择变频器与其配套实现控制？3. 简述变频器长期稳定运行必须具备的环境条件。
4. 变频器控制电路中电抗器的作用是什么？五、绘图题。

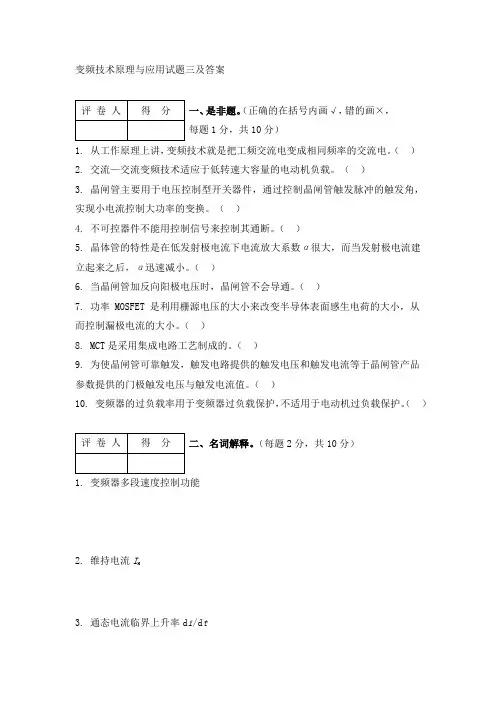

变频技术原理与应用试题三及答案
变频技术原理与应用试题三及答案一、是非题。
（正确的在括号内画√，错的画×，每题1分，共10分）1. 从工作原理上讲，变频技术就是把工频交流电变成相同频率的交流电。
（）2. 交流—交流变频技术适应于低转速大容量的电动机负载。
（）3. 晶闸管主要用于电压控制型开关器件，通过控制晶闸管触发脉冲的触发角，实现小电流控制大功率的变换。
（）4. 不可控器件不能用控制信号来控制其通断。
（）5. 晶体管的特性是在低发射极电流下电流放大系数α很大，而当发射极电流建立起来之后，α迅速减小。
（）6. 当晶闸管加反向阳极电压时，晶闸管不会导通。
（）7. 功率MOSFET是利用栅源电压的大小来改变半导体表面感生电荷的大小，从而控制漏极电流的大小。
（）8. MCT是采用集成电路工艺制成的。
（）9. 为使晶闸管可靠触发，触发电路提供的触发电压和触发电流等于晶闸管产品参数提供的门极触发电压与触发电流值。
（）10. 变频器的过负载率用于变频器过负载保护，不适用于电动机过负载保护。
（）二、名词解释。
（每题2分，共10分）1. 变频器多段速度控制功能2. 维持电流I H3. 通态电流临界上升率d i/d t4. 功率集成电路5. 基本频率f b（简称基频）三、填空题。
（每题1分，共10分）1. 常见的大功率晶闸管，其外形有两种封装。
2. 晶闸管具有个PN结。
3. 晶闸管的阳极伏安特性是指晶闸管之间的关系曲线。
4. 晶闸管在使用时，为保证可靠、安全地触发，触发电路所提供的触发电压、电流和功率应限制在。
5. 当晶闸管散热条件不满足规定要求时，则元件的额定电流应立即使用，否则元件会由于结温超过允许值而损坏。
6.功率晶体管有两种结构。
7. GTR是一种双极型半导体器件，即其内部电流由两种载流子形成。
8.功率MOSFET是利用的大小来改变半导体表面感生电荷的大小，从而控制漏极电流的大小。
9.变频技术的核心部分就是。
10. 为适应变频调速的需要，变频电源必须在变频的同时实现。
变频试题库和答案解析
一、简答题：1 变频器的实质是什么变频器是把工频电源变换成各种频率的交流电源以实现电动机的变速运行的设备。
2、交流异步电动机有几种调速方法变极调速、转差率调速：转子回路串电阻调速、定子调压调速、串极调速。
变频调速。
3、交直交变频器的电路包括哪些组成部分是说明各组成部分的功能。
交-直-交变频器的基本结构主要由主电路（包括整流电路、中间直流电路和逆变电路）和控制电路组成。
主电路是给异步电动机提供调压调频电源的电力变换部分，整流电路主要是将工频电源变换为直流电源，中间直流回路用于吸收整流电路和逆变电路产生的脉动电压（电流），逆变电路是将直流电源变换为所需的交流电源。
控制电路是给主电路提供控制信号的回路。
4分析制动单元电路的工作原理。
当 U D不断上升，超过设定值时，控制电路将自动给 V B 的基极施加信号，使之导通，这样电容 C F 通过 R B和 V B放电，使电压 U D下降，进而通过制动电阻 R B消耗掉存储于直流母线上的再生电能。
5、已知某变频器的主电路如下图所示，试回答如下问题：（1）电阻 RI 和晶闸管 S 的作用是什么电阻 RL 为限流电阻，和开关 SL 一起用于抑制浪涌电流。
（2）电容 CF1 和 CF2 为什么要串联使用串联后的主要功能是什么变频器滤波电路中采用的电容要求容量大、耐压高，由于受到电解电容的电容量和耐压能力的限制，单个电容无法满足，需串联使用。
电容 C F1和 C F2串联后的主要功能是滤波，当负载变化时，使电路中的直流电压保持平稳。
6、什么是 U/F 控制变频器为什么在变频器时还要变压U / ƒ控制是指为了得到理想的转矩-速度特性，必须对变频器的输出电压频率ƒ和输出电压幅值 U 同时进行控制，并基本满足“U / ƒ=恒定”的控制条件。
在改变定子侧电源频率ƒ 1 进行调速时，为了不影响异步电动机的运行性能，保证异步电动机的电磁转矩不发生改变，就必须保证主磁通Фm的恒定，也就是说，只要满足E1 常数即可。
变频技术：变频技术考试卷及答案_0.doc
变频技术：变频技术考试卷及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、问答题如果变频器的加、减速时间设为0，起动时会出现什么问题？ 本题答案： 2、多项选择题变频器出厂时已经把各项功能预置好了，但由于不同的生产机械有不同的特性和要求，变频器还要进行功能预置，其主要有（ ）A.升降速时间 B.控制模式及U/f C.闭环开环控制 D.是否程控 本题答案： 3、单项选择题表示1s 时钟脉冲的特殊辅助继电器是（ ）。
A ．M8000 B ．M8002 C ．M8011 D ．M8013 本题答案： 4、填空题当传动比大于1时，传动机构为减速机构，当传动比小于1时传动机构为（ ）。
本题答案： 5、填空题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------上限频率和下限频率是指变频器输出的最高、最低频率，一般可通过（）来设置。
本题答案：6、问答题选择V／f控制曲线常用的操作方法分为哪几步？本题答案：7、填空题定时器的线圈开始定时，定时时间到，常开触点（），常闭触点（）。
本题答案：8、问答题试述变频器的选用原则本题答案：9、问答题简述晶闸管的导通和阻断控制。
本题答案：10、判断题电动机在运行时的稳定温升不能超过其允许温升。
本题答案：11、填空题低速运行是指该生产机械所需要的（）转速。
本题答案：12、问答题SPWM控制的基本原理本题答案：13、问答题简述直流调速的优缺点。
本题答案：14、填空题额定转速nN是指额定电压、额定负载和额定频率下运行时电动机的（）。
变频技术原理与应用试题一及答案
变频技术原理与应用试题一及答案一、是非题。
（正确的在括号内画√，错的画×，每题1分，共10分）1. 变频技术在改变电源频率的同时，也改变了波形、相位角。
（）2. 电力电子器件是电力电子技术的核心，是电力电子电路的基础，同时也是变频技术的关键器件。
（）3. PWM逆变电路需要全控型电力半导体器件，其输出谐波减少的程度取决于PWM的开关频率，而开关频率则受器件开关时间的限制。
（）4. 矢量控制是一种低性能异步电动机控制方式。
（）5. 输入电源必须接到变频器输入端子U、V、W上，电动机必须接在变频器输出端子R、S、T上，若错接会损坏变频器。
（）6. 用逆变电路驱动同步电动机时，可利用其功率因数滞后的特性。
（）7. 脉宽调制(PWM)控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不等的脉冲列。
（）8. 闸管从外形上看有三个引出电极：阳极A、阴极K和门极（控制端）G。
（）9. 电压型变频器由可控整流电路和电压型逆变电路组成，用可控整流电路调压，逆变电路调频。
（）10. 变频器并联使用的IGBT元件，在更换时没有必要考虑型号、批号的一致性。
（）二、名词解释。
（每题2分，共10分）1. 变频技术。
2. 晶闸管3. 交—直—交变频器4. 晶闸管的通态平均电流5. 触发同步三、填空题。
（每题1分，共10分）1. 同步调制载波比N等于。
2. 载波信号和调制信号关系的调制方式称为异步方式。
3. 晶闸管的基本特性包括。
4. IGBT也是三端器件，它的三个极分别为。
5. 在交流电动机的变频调速控制中，为了保持额定磁通基本不变，在调节定子频率时必须同时改变定子的。
6.脉宽调制(PWM)控制方式就是对逆变电路开关器件的进行控制。
7. 从主电路上看，电流型变频电路和电压型变频电路的区别仅在于的形式不同，却造成两类变频电路在性能上存在较大地差别。
8. 为了减小谐波影响，提高电动机的运行性能，三相交流电动机的供电一般要求采用电源。
变频技术：变频技术考试卷及答案.doc
变频技术：变频技术考试卷及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、问答题简述变频器的内部结构组成？ 本题答案： 2、填空题IGBT 的静态特性包括传输特性和（ ）。
本题答案： 3、单项选择题集成门极换流晶闸管的英文缩写是（ ）。
A ．IGBT B ．IGCT C ．GTR D ．GTO 本题答案： 4、填空题在变频调速中，若在额定频率以下调频时，当频率下调时，电压也要（ ）；若在额定频率以上调时，当频率上调时，电压（ ）。
本题答案： 5、问答题电力二极管的伏安特性是什么？ 本题答案： 6、单项选择题如果用来设定电子过电流保护的电流值，以防止电动机过热，三菱FRA540变姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------频器通过（）参数设置。
A.PR9B.PR1C.PR20D.PR99本题答案：7、问答题目前常用的变频器采用的控制方式有哪些？本题答案：8、填空题晶闸管的过流保护有快速熔断器保护，（）和（）。
本题答案：9、判断题变频器不可带电拆装。
本题答案：10、填空题电动机调速性能的衡量指标：调速范围、调速的（）、调速的（）、调速后工作特性。
本题答案：11、填空题变频变压的实现方法有脉幅调制和脉宽调制。
在PWM调制中，脉冲宽度越小，脉冲的间隔时间越大，输出电压的平均值就越（）。
本题答案：12、单项选择题变频器最高频率50Hz，最低频率0.5Hz，则调速范围为（）。
A．10 B．100C．200D．以上都不是本题答案：13、问答题说明变频器的基本频率参数，如何预置？本题答案：14、问答题变频器的主要功能有哪些？本题答案：15、单项选择题为了避免机械系统发生谐振，变频器采用设置（）的方法。
变频技术试题及答案
变频技术试题及答案1、单选变频器出来的交流电的实质是（）。
（江南博哥）（江南博哥）A.交流B.低压直流C.直流脉冲D.低压交流答案：C2、填空题对逆变电路中功率器件的开关控制一般采用（）控制方式。
解析：SPWM3、问答题变频器接线时应注意哪些问题？解析：①输入电源必须接到R、S、T上，输出电源必须接到端子U、V、W上，若错接，会损坏变频器。
②为了防止触电、火灾等灾害和降低噪声，必须连接接地端子。
③端子和导线的连接应牢靠，要使用接触性好的压接端子。
④配完线后，要再次检查接线是否正确，有无漏接现象，端子和导线间是否短路或接地。
⑤通电后，需要改接线时，即使已经关断电源，也应等充电指示灯熄灭后，用万用表确认直流电压降到安全电压（DC25V以下）后再操作。
若还残留有电压就进行操作，会产生火花，这时先放完电后再进行操作。
4、判断题基本参数是变频器根据选用的功能而需要预置的参数。
答案：错5、问答题对电压型逆变器和电流型逆变器的特点进行比较。
解析：电压型逆变器是将整流电路产生的直流电压，通过电容进行滤波后供给逆变电路。
由于采用大电容滤波，故输出电压波形比较平直，在理想情况下可以看成一个内阻为零的电压源，逆变电路输出的电压为矩形波或阶梯波。
电流型逆变器是将整流输出的直流电压采用大电感滤波，因此，直流电流波形比较平直，因而电源内阻很大，对负载来说基本上是一个电流源，逆变电路输出的交流电流是矩形波。
6、问答题简述晶闸管的导通和阻断控制。
解析：晶闸管的导通控制：在晶闸管的阳极和阴极间加正向电压，同时在它的门极和阴极间也加正向电压形成触发电流，即可使晶闸管导通。
晶闸管一旦导通，门极即失去控制作用，因此门极所加的触发电压一般为脉冲电压。
晶闸管从阻断变为导通的过程成为触发导通。
门极触发电流一般只有几十毫安到几百毫安，而晶闸管导通后，从阳极到阴极可以通过几百、几千安的电流。
要使导通的晶闸管阻断，必须将阳极电流降低到一个称为维持电流的临界极限值以下。
变频试题库及答案
一、简答题：1 变频器的实质是什么？变频器是把工频电源变换成各种频率的交流电源以实现电动机的变速运行的设备。
2、交流异步电动机有几种调速方法？变极调速、转差率调速：转子回路串电阻调速、定子调压调速、串极调速。
变频调速。
3、交直交变频器的电路包括哪些组成部分？是说明各组成部分的功能。
交-直-交变频器的基本结构主要由主电路（包括整流电路、中间直流电路和逆变电路）和控制电路组成。
主电路是给异步电动机提供调压调频电源的电力变换部分，整流电路主要是将工频电源变换为直流电源，中间直流回路用于吸收整流电路和逆变电路产生的脉动电压（电流），逆变电路是将直流电源变换为所需的交流电源。
控制电路是给主电路提供控制信号的回路。
4分析制动单元电路的工作原理。
当U D不断上升，超过设定值时，控制电路将自动给V B 的基极施加信号，使之导通，这样电容C F 通过R B和V B放电，使电压U D下降，进而通过制动电阻R B消耗掉存储于直流母线上的再生电能。
5、已知某变频器的主电路如下图所示，试回答如下问题：（1）电阻RI 和晶闸管S 的作用是什么？电阻RL 为限流电阻，和开关SL 一起用于抑制浪涌电流。
（2）电容CF1 和CF2 为什么要串联使用？串联后的主要功能是什么？变频器滤波电路中采用的电容要求容量大、耐压高，由于受到电解电容的电容量和耐压能力的限制，单个电容无法满足，需串联使用。
电容C F1和C F2串联后的主要功能是滤波，当负载变化时，使电路中的直流电压保持平稳。
6、什么是U/F 控制？变频器为什么在变频器时还要变压？U/ ƒ 控制是指为了得到理想的转矩-速度特性，必须对变频器的输出电压频率ƒ 和输出电压幅值U 同时进行控制，并基本满足“U/ ƒ=恒定”的控制条件。
在改变定子侧电源频率ƒ1 进行调速时，为了不影响异步电动机的运行性能，保证异步电动机的电磁转矩不发生改变，就必须保证主磁通Фm的恒定，也就是说，只要满足E1 常数即可。
变频技术理论试题库(复习资料)
变频技术科理论试题库一、填空题1．(IGBT)器件是目前通用变频器中广泛使用的主流功率器件。
2．变频器按变换环节可分为（交—交）型和(交—直—交)型变频器。
3．变频器按照滤波方式分（电压）型和（电流）型变频器。
4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、（变极）三种调速方式5．智能功率模块IPM将大功率开关器件和（驱动）电路、（保护）电路、（检测）电路等集成在同一个模块内。
6．基频以（下）调速属于恒转矩调速基频以（上）调速属于弱磁恒功率调速。
7．基频以下调速，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。
8．基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）。
9．变频器的主电路，通常用(R、S、T)或（L1、L2、L3）表示交流电源的输入端，用(U、V、W)表示输出端。
10．通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
11．变频器输入侧的额定值主要是（电压）和（相数）12．变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和超载能力。
13．变频器的频率指标有频率（范围）、频率（精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接)给定、(预置)给定和通信给定。
15．变频器的外接频率模拟给定分为（电压）控制、（电流）控制两种。
16．通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。
17．变频器的PID功能中，P指（比例），I指(积分) ，D指（微分）。
18．U/f 控制方式的变频器主要用于（风机）、（水泵）、（运输传动）等无动态指标要求的场合。
19．低压变频器常用的电力电子器件有(GTR)、(IGBT)、(IPM).20．变频器主电路由整流电路、中间直流电路、逆变器和（控制回路）部分组成21．变压器的控制方式主要有(U / f )控制、(矢量)控制、(直接转矩)控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
变频技术：变频技术考试题及答案.doc
变频技术：变频技术考试题及答案考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、填空题在PLC 指令中，分别表示置位和复位的指令是（ ）。
本题答案： 2、问答题V ／f 控制曲线分为哪些种类，分别适用于何种类型的负载？ 本题答案： 3、填空题专用的交流变频频如果标注5~100Hz 为恒转矩，100~150Hz 为恒功率，则基频应该设置为（ ）Hz 。
本题答案： 4、问答题目前常用的变频器采用的控制方式有哪些？ 本题答案： 5、单项选择题森兰SB40变频器控制电路端子中，REV 是（ ）。
A ．正转运行命令 B ．反转运行命令 C ．点动命令 D ．复位命令 本题答案： 6、单项选择题（ ）变频器多用于不要求正反转或快速加减速的通用变频器中。
A ．电压型姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------B．电流型C．电感型D．以上都不是本题答案：7、问答题在变频调速过程中，为什么必须同时变压？本题答案：8、判断题变频调速系统过载保护具有反时限特性。
本题答案：9、问答题变频器的外形有哪些种类？本题答案：10、填空题变频器的安装方式有（）安装。
本题答案：11、问答题变频器系统的主回路电缆与控制回路电缆安装时有什么要求？本题答案：12、名词解释变频器给定信号本题答案：13、问答题变频器的信号线和输出线都采用屏蔽电缆安装，其目的有什么不同？本题答案：14、填空题变频器与外部连接的端子分为主电路端子和（）。
本题答案：15、填空题基频以下调速时，为了保持磁通恒定，必须保持U/F=（）。
《变频技术原理与应用(第2版)》《习题解答
第4章习题解答
28Leabharlann 5.PWM逆变器消除谐波的一般方法是什么？
答：
有两电平PWM逆变器消除谐波和三电平PWM逆 变器消除谐波两种方法。
第4章习题解答
29
6.什么是电流跟踪型PWM逆变器？有何特点？
答： 电流跟踪型PWM又称电流控制型电压源PWM逆变器 （CRPWM），它兼有电压型和电流型逆变器的优点：结构简
第4章习题解答
27
4.什么是SPWM波形的规则取样法？与自然取样法相 比，规则取样法有什么优缺点？
答：
规则取样法就是用uR和u△近似交点A和B代 替实际的交点Aˊ和Bˊ。用以确定SPWM脉冲信
号的。自然取样法虽然可以较准确地确定uΔ 和
uR的交点，但计算工作量较大，特别是当变频 范围较大时。规则取样法虽然有一定的误差， 但却大大减小了计算工作量。
第3章习题解答
23
第4章习题解答
24
1.什么是PWM？
答： PWM是脉宽调制技术的简称。PWM控制方式就是对逆 变电路开关器件的通断进行控制，使输出端得到一系列 幅值相等而宽度不等的脉冲，用这些脉冲来代替正弦波 或所需要的波形。也就是在输出波形的半个周期中产生 多个脉冲，使各脉冲的等值电压为正弦波状，所获得的 输出平滑且低次谐波少。按一定的规则对各脉冲的宽度 进行调制，既可改变逆变电路输出电压的大小，也可以 改变输出频率。
单、工作可靠、响应快、谐波小，采用电流控制，可实现 对电机定子相电流的在线自适应控制，特别适用于高性能 的矢量控制系统。其中滞环电流跟踪型PWM逆变器还因其电 流动态响应快，系统运行不受负载参数的影响，实现方便， 而得到了广泛的重视。
第4章习题解答
30
7.用霍尔传感器测取电压和电阻反馈信号的优点有 哪些?
变频复习题及答案
变频复习题及答案(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1.什么是变频器变频器具有多种不同的类型,按变换环节可分为哪两种类型按用途可分为什么(变频器是一种把电压和频率固定的交流电变成可调的交流电的一种电力电子装置, 按变换环节可分为交-直型和交-直-交型,按用途可分为通用型和专用型)2.变频器的可编程输出端电路结构主要有两种类型,分别是什么p52 晶体管输出型继电器输出型3.在自动控制系统中，电动机的转速与被控量的变化趋势相同，称为什么正反馈电动机的转速与被控量的变化趋势相反, 称为什么p97负反馈4.带式输送机,造纸机各属于什么负载p86、p87恒转矩恒功率5.变频器的加速曲线有几种线性 S型半S型电梯属于哪种 S型风机属于哪种半S型 p596.变频器可以在本机控制，也可在远程控制。
本机控制是由什么来设定运行参数键盘，远控时，通过什么来对变频调速系统进行外控操作p43外部控制端子7.已知某型号变频器的预设加速度时间为10s，则电动机从30Hz加速到45Hz所需时间为多少p81 3S8.变频器主电路由什么组成p12 整流电路滤波电路逆变电路9.电力MOSFET有三个电极分别为什么p9栅极G 源极S漏极D10.现要求储气罐内空气压力保持为，传感器的输出信号为4-20mA的电流信号，当传感器量程为5MPa时，目标值为，此时目标值应为量程的多少5*100%=12%对应的电流信号为多少mA4+(20-4)*12%= p9111.现要求储气罐内空气压力保持为，传感器的输出信号为4-20mA的电流信号，当传感器量程为1MPa时，目标值为，此时目标值应为量程的多少，对应的电流信号为多少mAp9112.回避频率指什么用什么表示P55回避率是指不允许变频器连续输出的频率用f1表13.220V的电动机配用380V变频器时，应将基本频率预置为多少HZ 87HZ,基本频率用什么表示fba（f BA P54）14.工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的什么功能p81 多段速15.由模拟量进行外部频率给定时，变频器的给定信号x与对应的给定频率f x之间的关系曲线f x=f（x），称为什么p15 额定给定线16.某变频器需要回避的频率为18HZ-22HZ，可设置回避中心频率值为多少HZ，(20hz)回避宽度为多少HZ(4hz)17.某变频器需要回避的频率为16HZ-20HZ，可设置回避中心频率值为多少HZ，(18hz)回避宽度为多少HZ(4hz)18.多处升、降速控制基本原则是什么p47所有控制频率上升的按钮开关都并联，所有控制频率下降的按钮的开关也并联19.变频器的输出控制端子有几种类型p49 跳闸报警、测量信号可编程输出端20.通过什么接口可以实现在变频器与变频器之间或变频器与计算机之间的联网控制。
变频技术理论试题库(复习资料)
变频技术科理论试题库一、填空题1．（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。
2．变频器按变换环节可分为（交—交）型和（交—直—交)型变频器。
3．变频器按照滤波方式分（电压）型和（电流）型变频器。
4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、(变极）三种调速方式5．智能功率模块IPM将大功率开关器件和(驱动)电路、（保护)电路、（检测)电路等集成在同一个模块内.6．基频以（下）调速属于恒转矩调速基频以(上）调速属于弱磁恒功率调速。
7．基频以下调速，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。
8．基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）.9．变频器的主电路，通常用（R、S、T）或（L1、L2、L3)表示交流电源的输入端，用（U、V、W)表示输出端。
10．通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
11．变频器输入侧的额定值主要是（电压）和（相数）12．变频器输出侧的额定值主要是输出(电压）、(电流）、（容量）、配用电动机容量和超载能力.13．变频器的频率指标有频率（范围）、频率(精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接）给定、(预置)给定和通信给定。
15．变频器的外接频率模拟给定分为(电压）控制、（电流）控制两种。
16．通用变频器的电气制动方法，常用的有三种(直流）制动、(制动单元/制动电阻）制动、(整流回馈）.17．变频器的PID功能中，P指（比例)，I指（积分）,D指（微分）.18．U/f 控制方式的变频器主要用于（风机）、(水泵）、（运输传动）等无动态指标要求的场合。
19．低压变频器常用的电力电子器件有(GTR）、(IGBT）、(IPM)。
20．变频器主电路由整流电路、中间直流电路、逆变器和(控制回路）部分组成21．变压器的控制方式主要有（U / f )控制、（矢量）控制、(直接转矩）控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《变频技术与原理》复习题（答案版）一、填空题1. 变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。
2.变频器的分类，按工作原理可分为交-交变频器和交-直-交变频器，按用途可分为通用变频器和专用变频器。
3．变频器的主要技术参数：输入电压、输出电压、额定电流、输出电容、额定功率和过载能力等。
4．交-直-交变频器主电路包括3部分分别为整流电路、中间电路、逆变电路。
5．整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可将直流电转为频率和幅值都可以调的交流电。
6．三相交-交变频电路的连接方法分为公共交流母线进线和输出星形联结两种。
7．目前常用的变频器采用的控制方有：U/f控制、转差频率控制、矢量控制和直接转矩控制。
8．U/f控制是使变频器的输出在改变频率的同时也改变电压，通常是使U/f为常数，变频器在变频时还要变压是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
9. 转矩提升是指通过提高U／f比来补偿f x下调时引起的T Kx下降。
即通过提高U x(k u＞k f)使得转矩T Kx提升。
10．转差频率控制（SF控制）就是检测出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电机速度对应的频率与转差频率之和作为变频器的给定输出频率。
11．频率控制是变频器的基本控制功能，控制变频器输出频率的方法有面板控制、电位器控制、远程控制和外部端子控制。
12．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有段速控制功能和多种加减速时间设置功能。
13．变频器是通过电力半导体器件的通断作用将工频交流电流变换为电压和频率均可调的一种电能控制装置。
14．变频器的组成可分为主电路和控制电路。
15．某变频器需要回避频率为18～22Hz，可设置回避频率值为20Hz 。
16.高压柜体一般容量很大，往往需要多个柜体组成。
主要由开关柜、变压器柜、功率单元柜、控制柜组成。
17．变频调速时，基频以下调速属于恒转矩调速，基频以上属于恒功率调速。
18.变频器的PID功能中，P指比例，I指积分，D指微分。
20. 变频器的加速时间是指从0Hz升至基本频率f b所需的时间，减速时间是指从基本频率f b减至0HZ 所需的时间。
21．SPWM是脉冲宽度调制的英文缩写。
22．直流电抗器的主要作用是提高功率因素和抑制冲击电流。
23．输入交流电抗器的主要作用是抑制变频器输入电流的高次谐波和提高功率因素。
24．变频器常用的电力电子器件有功率二极管、晶闸管（可控硅）、电力晶体管（GTR）、门极可关断晶闸管（GTO）和功率场效应晶体管（P-MOSFET）、绝缘栅双极型晶体（IGBT）等。
25. 逆变电路是将直流电变换为频率和幅值可调节的交流电的装置。
26. 变频器的制动单元一般连接在整流器和逆变器之间。
27．跳跃频率也叫回避频率，是指不允许变频器连续输出的频率。
28．变频器的基本组成部分可分为两大部分：由整流电路、中间电路和逆变电路构成的主电路；以微处理器为核心的控制回路。
29．变频器一般依据容量大小选择电压等级，而容量大小的选择应依据所带电动机的类型、电动动机的运行方式、负载机械特性等因素。
30．变频器存储和安装时需考虑场所的温度、湿度、灰尘和振动等情况。
二、单选题1.为了提高电动机的转速控制精度，变频器具有（D）功能。
A 转矩补偿B 转差补偿C 频率增益D 段速控制2. 风机类负载属于（B）负载。
A 恒功率B 二次方律C 恒转矩D 直线律3.为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从400V改变到约（C）V。
A 400B 100C 200D 2504.电动机与变频器之间距离远时，电机运行不正常，需采取（C）措施解决。
A 增加传输导线长度B减少传输导线长度C增加传输导线截面积D减少传输导线截面积5.变频器调速系统的调试，大体应遵循的原则是（A）。
A 先空载、继轻载、后重载B 先重载、继轻载、后空载C 先重载、继空载、后轻载D 先轻载、继重载、后空载6.采用一台变频器控制一台电动机进行变频调速，可以不用热继电器，因为变频器的热保护功能可以起到（B）保护作用。
A 过热B 过载C 过压D 欠压7.下面那种原因可能引起欠压跳闸（C）。
A 电源电压过高B 雷电干扰C 同一电网有大电机起动D 没有配置制动单元8.变频器在工频下运行，一般采用（B）进行过载保护。
A 保险丝B 热继电器C 交流接触器D 电压继电器9. 变频器安装要求（B）A 水平B 竖直C 与水平方向成锐角D 都可以10.高压变频器是指工作电压在（D）KV以上变频器。
A 10B 5C 6D 111. 正弦波脉冲宽度调制的英文缩写是（C）。
A PWMB PAMC SPWMD SPAM12.对电动机从基本频率向上的变频调速属于（B）调速。
A 恒转矩B 恒功率C 恒磁通D 恒转差率13.下列哪种制动方式不适于变频调速系统（D）A 直流制动B 能耗制动C 回馈制动D 反接制动14.在V/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C）功能。
A 频率偏置B 转差补偿C 转矩补偿D 段速控制15.三相异步电动机的转速除了与电源频率、转差率有关外，还与（B）有关。
A 磁感应强度B 磁极对数C磁场强度 D 漏磁大小16.目前，在中小型变频器中普遍采用的电力电子器件是（D）。
A SCRB MOSFETC GTRD IGBT17.变频调速过程中，为了保持电动机的磁通恒定，必须保持（C）不变。
A 输出电压U不变B 频率f不变C U/f不变D U﹡f不变18. 变频器的节能运行方式只能用于（A）控制方式。
A U/f开环B 矢量C 直接转矩D 转差频率19.变频器的基本频率是指输出电压达到（A）值时的输出的频率值。
A U NB U N /2C U N /3D U N /420．交-直-交变频器按储能方式分为（A）两类。
A 电压型、电流型B 单相、三相C 有环流、无环流 D脉宽调制、脉幅调制21．变频器是将固定电压、固定频率的交流电变换为（A）的交流电的装置。
A 可调电压、可调频率B 固定电压、可调频率C 可调电压、固定频率 D固定电压、固定频率22.变频器主电路的交流电源输入端一般用（A）表示。
A R、S、TB U、V、WC A、B、CD X、Y、Z23. 变频器主电路的交流电输出端一般用（B）表示。
A R、S、T（输入端子）B U、V、WC A、B、CD X、Y、Z二、多选题1.电动机的发热主要与（ABC）有关。
A 电机的有效转矩B 电机的温升C 负载的工况D 电机的体积2. 中央空调采用变频控制的优点有（ABC）。
A 节能B 噪声小C 起动电流小D 消除了工频影响3.变频器按直流环节的储能方式分类为（AB）。
A 电压型变频器B 电流型变频器C 交-直-交变频器D 交-交变频器4．变频器的控制方式分为（ABCD）类A U/f控制B 矢量控制C 直接转矩D 转差频率控制5．变频器具有（ABCD）优点，所以应用广泛。
A 节能B 便于自动控制C 价格低廉D 操作方便6. 高（中）压变频调速系统的基本形式有（ABC）种。
A 高-高型B 高-中型C 高-低-高型D 高-低型三、简答题1.变频器按控制方式变频器分为哪几种类型？答：按控制方式分为四种类型的变频器，分别为U/f控制变频器、转差频率控制变频器、矢量控制变频器和直接转矩控制变频器。
2.晶闸管的导通条件是什么？关断条件是什么？答：晶闸管的导通条件：在晶闸管的阳极A和阴极K间加正向电压，同时在它的门极G和阴极K间也加正向电压。
要使导通的晶闸管的关断，必须将阳极电流I A降低到维持电流I H以下，上述正反馈无法维持，管子自然关断。
维持电流I H是保持晶闸管导通的最小电流。
3.说明IGBT的结构组成特点。
答：IGBT是一种新型复合器件。
输入部分为MOSFET，输出部分为GTR，它综合了MOSFET 和GTR的优点，具有输入阻抗高、工作速度快、通态电压低、阻断电压高、承受电流大的优点。
4.交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。
答：交-直-交变频器主电路包括三个组成部分：整流电路、中间电路和逆变电路。
整流电路的功能是将交流电转换为直流电；中间电路具有滤波电路或制动作用；逆变电路可将直流电转换为交流电。
5.交-直-交变频器主电路的中间电路有哪几种形式？说明各形式的功能。
答：中间电路有滤波电路和制动电路两种形式。
滤波电路是利用电容或电感的储能特性，将整流电路输出的直流电压或电流减少谐波分量趋于稳定；而制动电路一般由制动单元和制动电阻组成，可将电动机的再生能量返送去电网或消耗掉，并产生制动作用，使电动机快速停车。
6.SPWM控制的原理是什么？为什么变频器多采用SPWM控制？答：SPWM控制技术就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等而宽度不等的脉冲，用这些脉冲来代替正弦波所需要的波形。
变频器采用SPWM控制可使输出的SPWM波形，加至电感性的电动机绕组，经过滤波作用，使流过绕组的电流波形基本为正弦波，谐波成分大为减少。
7. 交-交变频的基本原理是怎样的？答：单相交-交变频器的原理框图如图4-1所示。
电路由P （正）组和N （负）组反并联的晶闸管变流电路构成，两组变流电路接在同一交流电源，Z 为负载。
两组变流器都是相控电路，P 组工作时，负载电流自上而下，设为正向；N 组工作时，负载电流自下而上，为负向。
让两组变流器按一定的频率交替工作，负载就得到该频率的交流电，如图4-2所示。
改变两组变流器的切换频率，就可以改变输出到负载上的交流电压频率，改变交流电路工作时的控制角α，就可以改变交流输出电压的幅值。
8. 如何调制交-交变频使其输出为正弦波电压？答：为了使输出电压的波形接近正弦波，可以按正弦规律对控制角α进行调制。
9. 变频器的主电路端子有哪些？分别与什么相连接？答：变频器的主电路端子R 、S 、T 连接三相交流电源；U 、V 、W 连接三相电动机；P1、P+连接直流电抗器；P+、DB 连接外部制动电阻器；P+、N-连接制动单元；PE 接地。
10. 变频器的节能控制功能有什么意义？答：对于风机、水泵等二次方律负载在稳定运行时，其负载转矩及转速都基本不变。
如果能使其工作在最佳的节能点，就可以达到最佳的节能效果。
11. 异步电动机变频调速时，在额定频率以下调节频率，必须同时调节加在定子绕组上的电压，即恒V ／f 控制，为什么？答：由于额定工作时电动机的磁通已接近饱和，ΦM 增加将会使电动机的铁心出现深度饱和，这将使励磁电流急剧升高，导致定子电流和定子铁心损耗急剧增加，使电动机工作不正常。
