单片机控制电机的方式
单片机电机控制
单片机电机控制引言：单片机作为一种集成电路芯片，广泛应用于各个领域，尤其在电机控制方面发挥着重要作用。
本文将介绍单片机在电机控制中的应用及相关知识，以及常见的控制方法和技术。
一、单片机在电机控制中的应用单片机在电机控制中的应用广泛，包括直流电机控制、步进电机控制、交流电机控制等。
通过单片机的控制，可以实现电机的启停、速度调节、方向控制等功能。
1. 直流电机控制：直流电机是一种常见的电机类型，广泛应用于各个领域。
单片机可以通过PWM信号控制直流电机的转速和方向。
通过改变PWM信号的占空比，可以控制直流电机的速度，通过改变PWM信号的正负脉冲，可以控制直流电机的正转和反转。
2. 步进电机控制：步进电机是一种精密控制的电机，常用于需要准确定位的应用中。
单片机可以通过控制步进电机驱动器的信号，实现步进电机的精确控制。
通过改变驱动器信号的频率和脉冲数，可以控制步进电机的转速和步距。
3. 交流电机控制：交流电机是一种常见的电机类型，广泛应用于各个领域。
单片机可以通过外部电路和传感器，获取交流电机的相关信号，从而实现对交流电机的控制。
常见的控制方法包括矢量控制、电流控制和速度控制等。
二、电机控制的常见方法和技术在单片机电机控制中，常见的方法和技术有PWM调速、PID控制、闭环控制等。
1. PWM调速：PWM调速是一种通过改变PWM信号的占空比来调节电机转速的方法。
通过改变占空比，可以改变电机的平均电压和平均功率，从而实现电机的调速功能。
PWM调速具有调速范围广、控制精度高的优点，在电机控制中被广泛应用。
2. PID控制：PID控制是一种比例、积分和微分控制的方法，常用于对电机速度和位置的控制。
通过测量电机的反馈信号和设定值，PID控制可以根据误差的大小来调整控制器的输出，从而实现电机的精确控制。
3. 闭环控制：闭环控制是一种通过反馈信号来调节电机控制器输出的方法。
通过测量电机的反馈信号，可以实时调整控制器的输出，从而实现对电机的精确控制。
电动机的单片机控制
定时器控制
单片机利用定时器产生一定频率的方波信号，通过改变方 波的占空比来控制电机的转速和方向。
直接数字控制
单片机通过读取编码器的位置信息，根据控制算法计算出 电机的目标位置和速度，然后输出相应的PWM信号或数 字信号来控制电机。
06
电动机单片机控制的优 势与挑战
优势分析
高效能与低成本
单片机控制能够实现电动机的高效能运行，同时降低能源消耗和生产 成本。
灵活性
通过编程，单片机可以灵活地控制电动机的各种参数，如转速、转向 和位置等，以满足不同的应用需求。
易于集成与扩展
单片机控制系统可以与其他电子设备集成，实现复杂的功能，并且方 便扩展和维护。
家用电器
用于空调、冰箱、洗衣 机等家电产品的驱动。
能源转换
用于风力发电、水力发 电等可再生能源设备的
驱动。
03
单片机基础知识
单片机的定义
总结词
单片机是一种集成电路芯片，它集成了中央处理器、存储器、输入输出接口等计 算机的基本功能，具有体积小、功耗低、可靠性高等优点。
详细描述
单片机是一种集成电路芯片，它包含了计算机的基本功能，如中央处理器、存储 器、输入输出接口等。单片机通常采用CMOS工艺制造，具有体积小、功耗低、 可靠性高等优点，广泛应用于工业控制、智能仪表、家用电器等领域。
单片机的应用
• 总结词：单片机具有广泛的应用领域，如智能仪表、工业控制、家用电器等。通过编程和外部电路的配合，单 片机可以实现各种智能化控制和管理功能。
• 详细描述：单片机具有广泛的应用领域，如智能仪表、工业控制、家用电器等。在智能仪表领域，单片机可以用于实现各种测量和控制功能，如温度、压力、流量等参数的测量和显示。 在工业控制领域，单片机可以用于实现自动化生产线的控制和管理，如流水线上的物料检测、搬运、加工等环节的控制。在家用电器领域，单片机可以用于实现各种智能化功能，如智 能电视、智能冰箱、智能空调等。通过编程和外部电路的配合，单片机可以实现各种智能化控制和管理功能，提高设备的自动化水平和使用体验。
基于单片机的直流电机控制
基于单片机的直流电机控制直流电机一直被广泛应用在家用电器、机械制造、汽车、飞机等各个领域，随着科技的发展，单片机控制技术越来越成熟，并且具有成本低、可靠性高、易于操作等优点，因此，采用单片机控制直流电机已成为目前广泛采用的一种方式。
一、直流电机的基本知识直流电机由定子和转子两个部分组成，其中定子上包围着一组绕线，用以形成磁极，转子上有一个可旋转的电枢，当电枢通电后，它在磁场的作用下会发生转动。
直流电机的旋转方向与电枢上的电流方向有关，如果电枢的正极接在轴心方向，负极在外圈方向，则电机会顺时针旋转，反之则会逆时针旋转。
1. PWM 控制法PWM 即脉宽调制，是一种控制直流电机的有效方法。
具体实现过程如下：（1）用单片机的PWM 输出口控制 MOSFET 管的开关，从而控制直流电机的开关状态。
在 PWM 端口输出高电平时，MOSFET 管导通，电机就可以运转；PWM 端口输出低电平时，MOSFET 管截止，电机就会停止运行。
（2）通过改变 PWM 端口输出的高电平时间和低电平时间，可以控制电机的转速和方向。
在输出高电平时间更长的情况下，电机的转速就会更快；反之，输出低电平时间更长的情况下，电机的转速就会更慢。
2. 单向控制法单向控制法是一种简单的控制方式，适用于只需要控制直流电机的正反转的场合。
具体实现方法如下：（1）将电机的正极和负极依次接在两个 MOSFET 管上。
（3）要实现电机的正反转，只需要交换两个 MOSFET 管的接口即可。
单片机控制直流电机的应用非常广泛，可以用于机械制造、模型飞机、小车等各个方面。
例如在小车的控制中，一般采用 PWM 控制法来控制电机的速度和方向，具体实现方法如下：（1）将电机连接在电源上，通过单片机的 PWM 端口控制两个 MOSFET 管的开关状态，从而控制电机的转向和转速。
（2）借助陀螺仪或加速度计等传感器，可以获取小车的倾斜角度或速度等信息，从而实现小车的稳定行驶。
单片机pwm控制步进电机原理
单片机pwm控制步进电机原理单片机（Microcontroller）是一种集成了处理器、存储器和输入输出接口的微型计算机系统，它在现代电子技术中有着广泛的应用。
而步进电机（Stepper Motor）是一种特殊的电机，通过控制电流的方向和大小，可以使电机按照一定的步进角度进行旋转。
那么，如何利用单片机的PWM（Pulse Width Modulation）功能来控制步进电机呢？本文将从基本原理、控制方法以及相关应用方面进行介绍和分析。
我们来了解一下PWM的基本原理。
PWM是一种用脉冲信号来模拟模拟量的技术，通过改变脉冲信号的占空比（High电平的时间占整个周期的比例），可以实现对电压、电流等模拟量的精确控制。
在单片机中，PWM信号一般通过定时器/计数器模块来生成，通过改变定时器的计数值和比较值，可以控制PWM信号的频率和占空比。
接下来，我们介绍如何利用单片机的PWM功能来控制步进电机。
步进电机一般需要控制电流的方向和大小，以实现旋转。
通过控制步进电机的控制信号，我们可以实现电机的正转、反转、停止等动作。
而单片机的PWM功能可以通过改变输出的脉冲信号的频率和占空比，来控制步进电机的转速和转向。
在具体的控制步骤中，首先需要通过单片机的IO口来控制步进电机的驱动器。
驱动器一般包括多个MOS管和电流检测电阻，通过控制MOS管的导通和断开，可以实现电机的正转和反转。
而电流检测电阻可以用于检测步进电机的电流，以保护电机不被过载。
我们需要配置单片机的定时器/计数器模块，来生成PWM信号。
定时器/计数器模块一般有多个通道，每个通道可以独立生成一个PWM信号。
通过改变定时器的计数值和比较值，可以调整PWM 信号的频率和占空比。
需要注意的是，步进电机的驱动器一般有两个输入端口，一个用于控制正转，一个用于控制反转。
因此，我们需要至少两个PWM信号来控制步进电机的转向。
我们需要在单片机的程序中编写相应的控制算法。
通过改变PWM 信号的频率和占空比，可以实现步进电机的转速和转向控制。

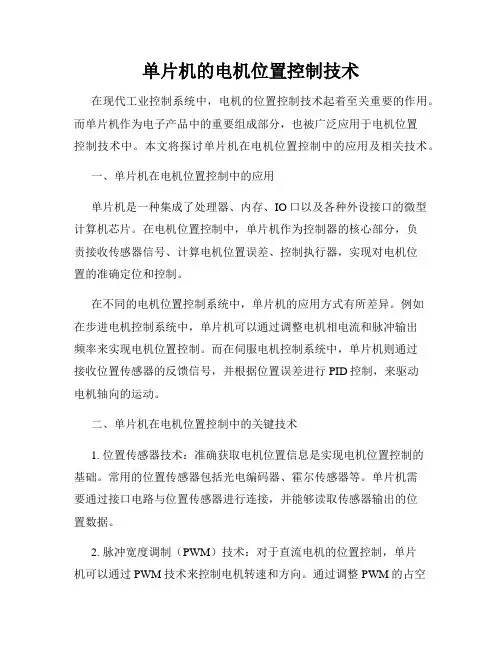

单片机的电机位置控制技术
单片机的电机位置控制技术在现代工业控制系统中，电机的位置控制技术起着至关重要的作用。
而单片机作为电子产品中的重要组成部分，也被广泛应用于电机位置控制技术中。
本文将探讨单片机在电机位置控制中的应用及相关技术。
一、单片机在电机位置控制中的应用单片机是一种集成了处理器、内存、IO口以及各种外设接口的微型计算机芯片。
在电机位置控制中，单片机作为控制器的核心部分，负责接收传感器信号、计算电机位置误差、控制执行器，实现对电机位置的准确定位和控制。
在不同的电机位置控制系统中，单片机的应用方式有所差异。
例如在步进电机控制系统中，单片机可以通过调整电机相电流和脉冲输出频率来实现电机位置控制。
而在伺服电机控制系统中，单片机则通过接收位置传感器的反馈信号，并根据位置误差进行PID控制，来驱动电机轴向的运动。
二、单片机在电机位置控制中的关键技术1. 位置传感器技术：准确获取电机位置信息是实现电机位置控制的基础。
常用的位置传感器包括光电编码器、霍尔传感器等。
单片机需要通过接口电路与位置传感器进行连接，并能够读取传感器输出的位置数据。
2. 脉冲宽度调制（PWM）技术：对于直流电机的位置控制，单片机可以通过PWM技术来控制电机转速和方向。
通过调整PWM的占空比，可以控制电机驱动器的输出电压和电流，从而实现电机的位置控制。
3. PID控制算法：在伺服电机控制中，PID控制算法被广泛应用。
单片机通过读取位置传感器的反馈信号，计算位置误差，并根据PID 控制算法输出控制信号，驱动执行器来实现位置调节。
PID控制算法的准确性和稳定性直接影响着电机位置控制的效果。
三、单片机在电机位置控制中的实际应用案例1. 工业自动化领域：在自动化生产线上，单片机可以用于控制机器人的电机位置，实现物料搬运、组装等操作。
通过编写相应的控制程序，单片机可以完成对电机位置的高精度控制。
2. 机械设备领域：在一些机械设备中，如纺织机械、数控机床等，单片机可以通过与传感器和执行器的连接，实现对电机位置的闭环控制，提高设备的精度和稳定性。
单片机的电机功率控制技术
单片机的电机功率控制技术单片机（Microcontroller Unit，MCU）作为嵌入式系统的核心部件，被广泛应用于各种电子设备中。
在众多应用中，电机功率控制技术是其中重要的一部分。
本文将介绍单片机电机功率控制技术的原理和应用。
一、电机功率控制技术的原理电机功率控制技术旨在通过对电机供电进行调节，达到控制电机输出功率的目的。
传统的电机功率控制方法主要依靠开关电源、变频调速等手段实现。
而基于单片机的电机功率控制技术，通过调整PWM信号的占空比，实现对电机的精确控制。
单片机作为控制核心，通过与电机驱动电路、功率电路直接相连，实现对电机供电的精确调控。
通过调整单片机输出的PWM信号的占空比，可以控制电机的速度、转矩和功率。
二、电机功率控制技术的应用1. 电动机驱动系统单片机的电机功率控制技术广泛应用于各种电动机驱动系统中。
例如，汽车电动车窗的升降系统、空调室外机的风扇控制、机械手臂的电机控制等。
在这些应用中，单片机通过接收来自传感器的反馈信号，实时调整PWM信号的占空比，控制电机的功率输出。
通过精确的控制，可以实现电机的高效工作，并满足系统对速度、转矩和功率的要求。
2. 电机调速系统单片机的电机功率控制技术在电机调速系统中也得到了广泛应用。
例如，电动车辆中的电机调速系统、电动工具中的电机调速系统等。
通过单片机对PWM信号进行调节，电机的转速可以精确控制。
在电机调速系统中，单片机可以根据要求调整电机的输出功率，实现对电机转速的精确控制。
三、单片机电机功率控制技术的优势相比传统的电机功率控制方法，单片机电机功率控制技术具有以下优势：1. 精确控制：通过调节PWM信号的占空比，可以实现对电机功率的精确控制，满足系统的要求。
2. 反馈控制：单片机可以接收来自传感器的反馈信号，实时调整电机的功率输出。
通过反馈控制，可以使系统对电机的控制更加精确和稳定。
3. 低成本：与传统电机功率控制方法相比，单片机电机功率控制技术的硬件成本相对较低。
单片机控制步进电机原理
单片机控制步进电机原理1.步进电机的工作原理：步进电机是一种可以通过电脉冲控制转动的电机。
它由定子和转子组成，定子上包含两个或多个电磁线圈，转子上则有若干个磁极。
当电流通过定子线圈时，会在电磁线圈周围产生磁场，这个磁场会与转子上的磁极相互作用，从而使转子发生运动。
2.单片机的工作原理：单片机是一种集成电路，具有微处理器的功能。
它能够执行预先编程好的指令集，通过控制输入输出口、时钟等来与外部设备进行交互，并实现各种控制功能。
3.单片机控制步进电机的原理：单片机通过输出脉冲来控制步进电机的转动。
具体原理如下：3.1电流控制：步进电机的线圈需要传输一定的电流才能发生磁场，从而使转子运动。
单片机通过控制电流驱动电路，可以控制步进电机的电流大小和方向。
常用的电流驱动电路包括恒流驱动和恒压驱动两种。
3.2相序控制：步进电机的转子上有若干个磁极，定子上有若干个线圈。
通过改变线圈的电流方向和大小，可以改变和转子磁极的相互作用，从而使转子以一定的步进角度转动。
单片机可以通过输出信号控制线圈的开关，实现相序的控制。
常用的相序控制方法有全步进控制和半步进控制两种。
全步进控制是指每个电流线圈都只有两种状态：通电和断电。
通过改变线圈的通电组合，可以控制步进电机的转动方向和步进角度。
半步进控制是指每个电流线圈可以有更多的状态，通电组合包括正流、反流和断电三种。
通过改变线圈的通电组合，可以控制步进电机的转动方式，使其能够实现更小的步进角度。
单片机可以根据需要选择相应的控制方式，将相应的控制信号输出给步进电机，从而实现步进电机的转动控制。
4.单片机控制步进电机的具体步骤：4.1初始化：设置单片机的工作模式、时钟和引脚功能等。
4.2设置相序和电流：根据步进电机的类型和要求，设置相应的相序和电流。
常用的方法是通过编写相序表格，并将其存储到单片机内部的存储器中。
4.3通过输出脉冲生成程序：编写控制程序，在程序中定义脉冲个数、频率和方向等参数，并生成相应的输出信号。
基于单片机的步进电机控制电路设计
基于单片机的步进电机控制电路设计
步进电机是一种应用广泛的电机，它的控制方式是通过逐步改变电流来驱动电机转动。
基于单片机的步进电机控制电路设计可以使步进电机的控制更加精确、方便和自动化。
下面将介绍一下如何设计一台基于单片机的步进电机控制电路。
首先，我们需要选择合适的单片机。
对于步进电机控制，需要一个I/O口数目足够的单片机，并且要求计算速度快、性能稳定。
常用的单片机有AT89C51、AVR、PIC、STM32等，其
中STM32拥有强大的计算能力和外设支持，非常适合用于步
进电机控制电路的设计。
接下来，我们需要考虑步进电机的驱动方式。
步进电机可以采用全步进或半步进两种方式驱动。
全步进控制方式会让电机一步步转动，步距为180度，转速慢但精确度高，而半步进控制方式可以让电机先半步，再进入全步进控制，提高了转速同时又保持了较高的精度。
最后，我们需要设计电路连接和代码编写。
在电路连接方面，需要将单片机输出引脚和驱动芯片的控制引脚相连，同时将驱动芯片输出端和电机的相应引脚相连。
在代码编写方面，需要根据所选单片机的指令集来编写步进电机控制引脚输出的程序，实现步进电机转速和方向的控制。
综上所述，基于单片机的步进电机控制电路设计需要选取合适的单片机，选择合适的步进电机驱动方式，并根据电路连接和
代码编写来实现电机的精确控制。
这样设计出的步进电机控制电路可以应用于各种机械设备控制，使之更加智能化和自动化。
基于单片机pid算法的直流电机速度控制方法
基于单片机pid算法的直流电机速度控制方法基于单片机PID算法的直流电机速度控制方法是一种常用的技术，其基本原理是通过调节PWM（脉宽调制）信号的占空比来控制电机的输入电压，从而实现电机的速度控制。
以下是基于单片机PID算法的直流电机速度控制方法的基本步骤：1.设定目标速度：首先，需要设定电机的目标速度。
这可以通过按键或其他输入设备来实现。
2.采集实际速度：为了实现精确的控制，需要实时获取电机的实际速度。
这可以通过在电机转轴上安装光电编码器或霍尔传感器来实现，这些传感器可以实时检测电机的转速并将其转换为电信号。
3.计算偏差：单片机通过比较目标速度和实际速度，计算出速度偏差。
如果实际速度小于目标速度，偏差为负；反之，偏差为正。
4.应用PID算法：单片机使用PID算法来处理速度偏差。
PID控制器通过比例、积分和微分三个环节来计算控制量，以尽可能消除偏差。
具体的PID参数（如Kp、Ki、Kd）可以根据实际情况进行调整，以获得最佳的控制效果。
5.生成PWM信号：基于PID控制器的输出，单片机生成PWM信号来调节电机的输入电压。
占空比决定了电机输入电压的大小，进而影响电机的转速。
6.实时调整：在整个控制过程中，单片机不断采集电机的实际速度，计算偏差，并调整PWM信号的占空比，以使电机尽可能接近目标速度。
7.显示和保存数据：为了方便调试和观察，可以通过单片机的显示屏实时显示电机的实际速度和偏差。
此外，也可以将重要的数据保存在单片机的内部或外部存储器中。
8.安全保护：为了防止电机过载或意外事故，单片机应具备安全保护功能。
例如，当电机实际速度超过设定速度一定时间时，单片机应自动切断电源或发出报警信号。
基于单片机PID算法的直流电机速度控制方法具有精度高、稳定性好、适应性强等优点，广泛应用于各种需要精确控制电机速度的场合。
单片机驱动电机原理
单片机驱动电机原理一、引言单片机（Microcontroller）是一种集成电路芯片，它集中了微处理器（Microprocessor）的所有功能，包括中央处理器（CPU）、存储器（RAM、ROM）、输入/输出接口（I/O）、定时器/计数器（Timer/Counter）等。
而电机则是将电能转化为机械能的装置。
本文将介绍单片机如何驱动电机，包括驱动方式、驱动电路和工作原理。
二、驱动方式单片机驱动电机的方式主要有两种：直接驱动和间接驱动。
1. 直接驱动：直接将单片机的输出引脚连接到电机的驱动电路上，通过改变输出引脚的电平来控制电机的运动。
这种方式简单直接，适用于小功率电机，但对于大功率电机来说，单片机的输出引脚电流不足以直接驱动电机。
2. 间接驱动：通过中间设备（如电机驱动芯片）来实现单片机与电机之间的连接，单片机通过与电机驱动芯片的通信来控制电机的运动。
这种方式适用于各种功率的电机，可以提供足够的电流和电压来驱动电机。
三、驱动电路单片机驱动电机的关键是驱动电路，它能将单片机的输出信号转换为电机所需的电流和电压。
1. 直接驱动电路：直接驱动小功率电机的电路通常采用三极管或场效应管作为开关，将单片机的输出信号放大后驱动电机。
这种电路简单易用，但功率较小，不适用于大功率电机。
2. 间接驱动电路：间接驱动电路通常采用电机驱动芯片，如L298N、L293D等。
这些芯片内部包含了多个开关管，能够提供足够的电流和电压来驱动电机。
单片机通过与电机驱动芯片的通信，控制开关管的导通和截止，从而控制电机的运动。
四、工作原理单片机驱动电机的工作原理主要分为以下几个步骤：1. 单片机输入控制：单片机通过输入端口接收来自外部的输入信号，确定电机的运动方式（如正转、反转、停止）。
2. 单片机输出控制：根据输入信号，单片机通过输出端口控制驱动电路的开关状态，从而改变电机的电流和电压，实现电机的转动。
3. 驱动电路工作：根据单片机的输出信号，驱动电路将电机所需的电流和电压提供给电机，使电机正常运转。
单片机课程设计单片机控制步进电机
单片机课程设计单片机控制步进电机单片机课程设计：单片机控制步进电机单片机（Microcontroller）是一种集成了中央处理器、存储器和输入/输出接口的微型计算机。
而步进电机（Stepper Motor）是一种将电脉冲信号转换为机械角位移的电磁设备。
在单片机课程设计中，控制步进电机是一项常见的任务。
本文将介绍如何使用单片机来控制步进电机，并展示一个基于单片机的课程设计实例。
一、步进电机的原理及特点步进电机是一种将电脉冲信号转换为机械位移的设备，其主要特点包括精密定位、易控制、低成本、没有超额负荷等。
步进电机通常由定子和转子组成，定子上的绕组通电产生磁场，而通过改变绕组通电的顺序和时序，可以实现步进电机的运动控制。
二、单片机控制步进电机的原理为了实现对步进电机的控制，我们需要使用单片机来产生相应的控制信号。
步进电机通常由一个驱动器和若干相继续组成。
单片机通过发出适当的信号给驱动器，进而控制电机的运动。
具体而言，单片机需要控制步进电机的相序、步数和速度。
1. 步进电机的相序控制步进电机的相序控制是通过依次激活不同相继的绕组，实现转子的转动。
单片机通过输出对应的高低电平信号给驱动器，从而控制绕组的激活顺序。
常见的步进电机驱动方式包括全步进和半步进。
2. 步进电机的步数控制步进电机的步数控制是通过控制单片机输出的脉冲数，来实现电机的旋转角度。
根据电机的分辨率和精度需求，我们可以设定单片机输出的脉冲数，从而控制电机的步进角度。
3. 步进电机的速度控制步进电机的速度控制是通过调节单片机输出脉冲信号的频率来实现的。
频率越高，电机转动的速度越快；频率越低，则电机转动的速度越慢。
单片机可以通过定时器等方式产生相应的脉冲频率来控制步进电机的转速。
三、基于单片机的步进电机控制课程设计实例下面将展示一个基于单片机的步进电机控制课程设计实例，该设计基于C语言编程，使用Keil软件进行开发。
设计要求：设计一个步进电机控制系统，使步进电机以设定的转速顺时针旋转一定圈数，并能逆时针旋转一定圈数。
51单片机驱动步进电机的方法
51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。
其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。
二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。
通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。
同时，还需要连接一个驱动器来提高电机的驱动能力。
2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。
在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。
同时，还需要设置电机的步距角和转向，以保证电机的精确控制。
3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。
单片机驱动电机原理
单片机驱动电机原理
单片机驱动电机的原理是通过控制电机的电流来实现电机的运转。
常用的单片机驱动电机的方法有PWM（脉宽调制）和DAC（数模转换）。
PWM是一种调节信号的技术，可以改变电流流过电机的时间比例，从而调节电机的转速或转动角度。
单片机通过输出一个特定频率的方波信号，并通过调节占空比来控制电机的平均电流。
占空比是高电平时间与周期时间的比例，占空比越高，电机转速越快。
在单片机中，可以通过定时器/计数器和比较器来生成PWM信号。
DAC是将数字信号转换为模拟信号的技术。
单片机通过DAC 输出一个与输入数值对应的模拟电压信号，然后将该信号放大后给电机驱动器控制电机的转速或转动角度。
DAC的输出精度决定了电机驱动的精度。
单片机驱动电机的具体步骤如下：
1. 接入电源：将电机的正极连接到电源的正极，电机的负极连接到单片机的输出引脚。
2. 配置输出引脚：将单片机的输出引脚配置为输出模式，并设置相应的输出电平。
3. 生成PWM信号（可选）：如果使用PWM方式驱动电机，需要设置单片机的定时器/计数器和比较器，生成所需的PWM 信号。
4. 生成DAC输出（可选）：如果使用DAC方式驱动电机，需要将数字信号转换为模拟信号，并通过放大电路将信号放大
到适合电机的电压范围。
5. 控制电机：根据需要，通过改变输出引脚的电平、PWM信号占空比或DAC输出来控制电机的转速或转动角度。
6. 观察反馈（可选）：可以通过传感器获取电机的反馈信号（如转速、位置等），并通过单片机进行处理和控制。
通过单片机驱动电机，可以实现对电机的精确控制，提高系统的稳定性和可靠性。
单片机控制步进电机的原理
单片机控制步进电机的原理
单片机控制步进电机是通过对步进电机的相序进行控制，从而实现不同的转动效果。
步进电机通常由定子和转子组成，定子上的绕组接通不同的电流即可实现不同的步进角度。
在单片机控制步进电机过程中，首先需要电源为步进电机提供工作电压。
然后，通过单片机的输出引脚来控制步进电机驱动器的相序，驱动器根据接收到的相序信号，将不同的电流通入步进电机的不同相序绕组，从而引起转子的步进运动。
单片机通常会配置一个时序驱动器，用来产生相序信号。
时序驱动器内部会保存一个相序表，包含所有可能的相序组合。
单片机通过改变时序驱动器的输入信号，来改变驱动器输出的相序信号，从而实现对步进电机的控制。
在实际应用中，单片机一般使用脉冲信号来驱动步进电机。
每个脉冲信号会引起步进电机转动一个固定的角度，这个角度取决于步进电机的结构特性，如步距角等。
通过改变脉冲信号的频率和相序，可以控制步进电机的转速和转向。
例如，正转时，依次给出相序A、B、C、D；反转时，依次给出相序D、C、B、A。
这样，单片机通过控制相序信
号的变化，就能控制步进电机的运动模式。
除此之外，单片机还可以结合其他传感器信息来实现更复杂的步进电机控制。
例如，通过接收光电传感器的信号，可以实现步进电机在指定位置停止；通过接收陀螺仪的信号，可以实现
步进电机的姿态控制等。
总之，单片机控制步进电机的原理是通过改变步进电机的相序，从而控制步进电机的转动效果。
这样的控制方式简单可靠，广泛应用于各种工业自动化和机器人控制领域。
基于单片机的直流电机控制
基于单片机的直流电机控制一、引言二、基本原理1. 直流电机原理直流电机是利用电磁感应的原理进行工作的机电转换设备。
当直流电源施加在电机的电枢上时，电机内部会产生磁场，通过电枢与磁场之间的相互作用形成力矩，从而驱动电机旋转。
电机的转速和方向可以通过改变电枢上的电流方向和大小来控制。
2. 单片机控制原理单片机是一种集成了中央处理器、存储器和输入输出设备的微处理器。
通过编写程序，单片机可以对外部设备进行控制和数据处理。
在直流电机控制中，单片机可以根据输入的信号和程序算法来调整电机的转速和方向。
三、硬件设计1. 单片机选择在直流电机控制中，常用的单片机有STC单片机、ATmega单片机、PIC单片机等。
选择单片机时需要考虑控制精度、计算能力、成本等因素。
2. 电机驱动电路设计电机驱动电路是将单片机输出的信号转换成电机所需的电流和电压的电路。
常用的电机驱动芯片有L298N、TB6612FNG、L9110S等，通过合适的连接方式可以实现电机的正反转和速度控制。
3. 传感器连接为了实现对电机状态的感知和反馈，常常在电机上添加位置传感器或编码器。
这些传感器可以将电机的位置、速度等信息反馈给单片机，从而实现闭环控制。
四、软件编程1. PWM控制脉宽调制（PWM）是控制直流电机速度的一种常用方式。
通过改变占空比，可以控制电机的转速。
在单片机中，通过设置定时器/计数器的计数值和比较寄存器的值，可以实现PWM信号的生成。
2. 方向控制通过控制电机驱动芯片的输入端，可以控制电机的正反转。
根据电机模型和具体的旋转方向，可以设定不同的输入信号来控制电机的转向。
3. 位置闭环控制在一些对电机精确位置控制要求较高的应用中，需要实现位置闭环控制。
通过读取编码器的数据，可以实时反馈电机的位置信息，从而调整电机的控制信号，使其达到精确的位置控制。
五、实例分析以一个小型机械臂为例，我们可以实现对直流电机的三种控制：速度控制、方向控制和位置控制。
单片机在电机控制中的应用
单片机在电机控制中的应用导言：单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入/输出设备和外围设备接口等功能于一体的集成电路芯片。
由于其体积小、功耗低、功能强大等特点，单片机在电机控制领域得到了广泛的应用。
本文将探讨单片机在电机控制中的应用，并着重介绍其在电机驱动、速度控制以及位置控制方面的具体应用。
一、单片机在电机驱动中的应用电机驱动是指为电机提供合适的电压和电流，从而达到控制电机正常运行的目的。
单片机能够通过输出脚提供足够电流和电压，用于驱动各种类型的电机，如直流电机（DC motor）、步进电机（Stepper motor）等。
1. 直流电机驱动直流电机是一类常见的电机，广泛应用于家电、工业控制等领域。
单片机能够通过PWM信号来控制直流电机的转速和方向。
通过调节PWM信号的频率和占空比，可以精确控制直流电机的转速，并且可以通过改变电流的极性来改变电机的正反转方向。
2. 步进电机驱动步进电机是一种能够实现精确位置控制的电机，广泛应用于打印机、数控机床等设备中。
单片机可以利用输出脚产生适当的脉冲信号，通过控制脉冲信号的频率和脉冲数，实现步进电机的转动和定位。
二、单片机在电机速度控制中的应用电机速度控制是指通过改变电机输入的电压或电流，来控制电机的转速。
单片机在电机速度控制中能够提供精确的控制和调节。
1. 闭环控制单片机可以通过测量电机转速的反馈信号，实现闭环控制系统。
通过比较目标转速和实际转速的差异，单片机可以动态调整输出的电压和电流，从而保持电机稳定运行在设定的转速范围内。
2. 无感传感器控制传统的电机速度控制方法需要安装传感器来获取电机的转速信息，而无感传感器控制则能够通过单片机内部的算法和信号处理技术，实现无接触式的转速测量和控制。
无感传感器控制不仅减少了硬件成本，还提高了系统的可靠性。
三、单片机在电机位置控制中的应用电机位置控制是指通过控制电机的输出，使其在给定的位置上停止或运动。
基于单片机的直流电机控制
基于单片机的直流电机控制概述直流电机是一种常见的电动机，它在各种应用中都有着广泛的应用，包括工业生产、家用电器、汽车等。
而在直流电机的控制方面，单片机技术已经成为了一种常见的方式。
本文将介绍基于单片机的直流电机控制技术，包括控制原理、控制方法和实际应用。
直流电机控制原理直流电机的速度和方向控制主要是通过控制电机的电压和电流来完成的。
一般来说，直流电机的控制原理可以分为两种方式：调速控制和方向控制。
调速控制是指通过改变电机的输入电压或电流来实现电机的转速调节，而方向控制则是通过改变电机的电极极性来实现电机正转或反转。
直流电机控制方法在单片机控制直流电机时，通常会采用一些常见的控制方法。
PID控制是一种经典的控制方法，它通过不断地调整比例、积分和微分系数来实现电机的速度控制。
PID控制的实质就是通过不断地调整电机的输入信号来使得电机的输出与期望值尽可能接近。
模糊控制是一种模糊逻辑方法，它通过对输入信号的模糊化和输出信号的解模糊化来实现电机的控制。
模糊控制通常适用于一些非线性、不确定性较大的系统，它具有较好的鲁棒性和自适应性。
还有一些先进的控制方法，如神经网络控制、遗传算法控制等，它们都可以用于直流电机的控制，并且在一些特定的应用场景中有着较好的效果。
单片机直流电机控制实际应用基于单片机的直流电机控制技术已经在各种应用中得到了广泛的应用。
在工业生产领域，单片机控制直流电机可以用于各种自动化生产线的输送、定位等控制。
在家用电器方面，单片机控制直流电机可以用于各种家电产品中的驱动和控制，如洗衣机、空调、电风扇等。
在汽车领域，单片机控制直流电机可以用于汽车的发动机启动、车窗控制、座椅调节等。
除了以上的应用，单片机控制直流电机还可以用于各种机器人、航模、遥控车等电子产品中，它们都需要对电机进行精确的控制和调节。
由于单片机本身具有较强的计算和控制能力，同时也非常适合用于直流电机的速度和方向控制，因此基于单片机的直流电机控制技术已经成为了一种非常成熟和可靠的技术方案。
单片机控制电动机的电路
单片机控制电动机的电路1.引言1.1 概述概述：单片机控制电动机的电路是现代电子技术领域中的重要应用之一。
随着科技的不断发展，单片机已经成为控制电动机的首选方案之一。
单片机能够通过编程实现对电动机的精确控制，从而提高电动机的效率和性能。
在本文中，将介绍单片机控制电动机的基本原理和电路设计。
首先，将详细解释单片机的概念和工作原理，以及其在电动机控制中的优势。
然后，将介绍单片机控制电动机的电路设计方法，包括如何选择适当的电源、电机驱动电路和信号输入输出电路等。
单片机控制电动机的应用广泛，涵盖了许多领域。
无论是工业自动化、家居设备还是其他领域的电机控制，单片机都能够提供稳定可靠的控制方案。
通过合理设计电路和编写控制程序，可以使电动机的运行更加高效、稳定和安全。
通过本文的学习，读者将了解单片机控制电动机的基本原理和电路设计方法，为实际应用提供一定的指导。
同时，本文还将展望未来单片机控制电动机技术的发展趋势，希望能够激发读者对该领域的兴趣，并为其深入研究提供参考。
在接下来的章节中，将详细介绍单片机控制电动机的基本原理和电路设计方法，希望读者能够通过本文的学习，对单片机控制电动机有更全面的认识和理解。
文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文分为引言、正文和结论三个部分。
引言部分主要概述本文的主题和目的，向读者介绍单片机控制电动机的电路设计的重要性和应用背景。
正文部分包括两个主要部分，分别是单片机控制电动机的基本原理和单片机控制电动机的电路设计。
其中，单片机控制电动机的基本原理部分将介绍单片机的工作原理以及电动机的工作原理，以便读者能够理解电路设计的必要性和原理。
单片机控制电动机的电路设计部分将详细介绍如何根据电动机的要求和单片机的输出特性设计相应的电路，使得电动机可以根据单片机的指令进行准确的控制。
结论部分将对本文进行总结，并展望未来单片机控制电动机的电路设计的发展方向和应用前景。
本文旨在为读者提供基本原理和实际设计方法的指导，以便读者能够在实际应用中灵活运用单片机控制电动机的电路设计。
单片机电调
单片机通过电调控制无刷电机
单片机输出一定的频率和一定脉宽的PWM波，模拟飞控的油门控制，从而解锁电调，通过调节PWM脉宽，控制电调，从而控制无刷电机的转速。
电调接线
我这里使用过的是XXD 新西达 30A 的电调。
如图中，电调上有8根线，
蓝色的三根线与无数电机的三根线链接；
黑色和红色为电源的正负极，红色为正极，黑色为负极，接至电源即可，电源供电电
压范围根据自己购买的电调属性确认，我这款供电范围为：4 ~ 16V，一般供电12V；
三根细线为控制信号线，其中黄色-信号线，输入PWM；红色-电源线，接至5V；棕
色-地线。
如上图，无数电机三根线与电调三根蓝色线接即可，接线方式任意，若发现电机旋转
方向相反，只要调整上述三根的任意两根线即可。
电调的解锁与调速
第一次使用电调时，需要识别飞控的最大行程和最小行程，即解锁。
方法如下：
输入PWM 频率为 50HZ，脉宽为2ms(10%占空比)，电调上电，会听到“BB”两声；
调整脉宽为1ms（5%占空比），会听到“BBB”三声，解锁完毕。
电调解锁完毕后，只需要在1ms ~ 2ms（5% - 10%占空比）之间，调整脉宽，即可调整无刷电机转速,1ms为停止，2ms为最大转速。
输入PWM可以通过信号发生器输入，也可通过单片机PWM模块配置输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机控制电机的方式
单片机作为嵌入式系统的核心，广泛应用于各种控制领域。
其中，单
片机控制电机是一个重要的应用领域。
本文将介绍单片机控制电机的
方式，包括直流电机、步进电机、伺服电机三个方面。
一、直流电机控制
1.1 单极性控制
单极性控制是最简单的直流电机控制方式，它的电源和直流电机连接
在一起，通过改变电源正负极之间的电压大小和方向来改变直流电机
的转速和转向。
1.2 双极性控制
双极性控制是一种更加高级的直流电机控制方式，它可以使直流电机
实现正反转和调速。
1.3 PWM控制
PWM控制是一种数字控制方式，它可以调节电源电压的有效值，从而改变直流电机的转速和转向。
PWM控制的理论基础是调制原理，通过改变PWM波的占空比来改变电机的输出功率，从而实现电机的调速和正反转。
二、步进电机控制
步进电机是一种特殊的电机，它的转动是以步进的形式进行的，每一
步的功率相等，稳定性和精度较高，被广泛应用于各种需要精密控制
的领域。
步进电机的控制方式有以下几种：
2.1 单相双极控制
单相双极控制是最简单的步进电机控制方式，它可以使步进电机实现一定程度的正反转和调速，但是功率低，精度不高，适用于一些比较简单的应用场合。
2.2 双相驱动控制
双相驱动控制是一种更加高级的步进电机控制方式，它分为单向驱动和双向驱动。
双向驱动比单向驱动更加灵活，可以实现更加复杂的控制功能。
2.3 微步驱动控制
微步驱动控制是一种针对步进电机控制的高级技术，通过改变步进电机的每一步数来实现更加精确的控制。
目前，微步驱动控制已经被广泛应用于各种需要高精度控制的领域。
三、伺服电机控制
伺服电机是一种在工业自动化中经常使用的电机，它具有速度反馈、位置反馈和转矩反馈等功能，可以实现高效、高精度的控制。
伺服电机的控制方式有以下几种：
3.1 位置控制
位置控制是一种使用最为广泛的伺服电机控制方式，它通过电机位置传感器反馈电机当前位置信息，从而实现定位和精确位置控制。
3.2 速度控制
速度控制是伺服电机的另一种重要控制方式，它通过电机速度传感器
反馈电机当前速度信息，从而实现高效的速度控制。
3.3 转矩控制
转矩控制是伺服电机的另一种重要控制方式，它通过电机转矩传感器
反馈电机当前转矩信息，从而实现高效的转矩控制。
综上所述，单片机控制电机的方式有很多种，包括直流电机、步进电
机和伺服电机三个方面。
不同的电机控制方式适用于不同的应用场合，选用合适的控制方式可以提高控制效率和精度，实现更加高效的控制。
