南瑞继保RCS-985发变组保护简单介绍
RCS-985RE发电机转子接地保护技术和使用说明书

6
保护原理 .......................................................................................................................4 6.1 6.2 6.3 6.4 6.5 6.6 转子一点接地保护 .................................................................................................. 4 转子两点接地保护 .................................................................................................. 5 转子接地保护出口逻辑 .......................................................................................... 5 外加电源监视 .........................................................................................................6 定时举刷和手动举刷功能 .......................................................................................6 装置闭锁与报警 ..................................................................................................... 6
RCS-985性能及技术参数

3.装置性能特征3.1 高速采样及并行计算RCS-985采用双CPU 结构,每个CPU 系统包括两个高性能DSP 芯片及32位主CPU ,装置采样率为每周24点,在每个采样间隔内对所有继电器(包括主保护、后备保护、异常运行保护)进行并行实时计算,使得装置具有很高的可靠性及动作速度。
3.2 高性能的数字算法和滤波性能采用可靠的频率跟踪技术,保证了发电机运行、起停全过程各种算法的准确性,主要算法包括:全周付氏算法、半波积分算法、能量算法等。
3.3 独立的起动元件管理板中设置了独立的总起动元件,动作后开放保护装置的出口继电器正电源;同时针对不同的保护用不同的起动元件,CPU 板各保护动作元件只有在其相应的起动元件动作后同时管理板对应的起动元件动作后才能跳闸出口。
正常情况下保护装置任一元件(出口继电器除外)损坏均不会引起装置误出口。
3.4 差动各侧电流相位差和平衡补偿 主变压器、厂用变、励磁变各侧TA 二次电流相位由软件自调整,各侧电流平衡调整范围可达16倍。
3.5 比率差动保护性能比率差动的动作特性采用可变斜率比率制动曲线(如图3.1)。
对于变压器差动,励磁涌流闭锁判据采用差电流二次谐波、波形判别。
采用差电流五次谐波进行过励磁闭锁。
合理整定Kbl1和Kbl2的定值,在区内故障时保证最大的灵敏度,在区外故障时可以躲过暂态不平衡电流。
图3.1 比率差动保护的动作特性IenIeIcdsdIcdqdIdIrKbl1Kbl2(其中Id 为差动电流,Ir 为制动电流,Icdqd 为差动电流起动定值,Kb11为比率差动起始比率制动系数,Kb12为比率差动最大比率制动系数,Ie 为额定电流,图中阴影部分为比率差动保护动作区) 为避免区内故障时TA 饱和误闭锁稳态比率差动,装置设有一高比例、高启动定值的比率差动保护,只经过差电流二次谐波涌流判据或波形判别闭锁,利用其比率制动特性抗区外故障时的TA 饱和,而在区内故障TA 饱和时确保正确动作。
RCS985-3保护介绍

第三章RCS-985发电机变压器组成套保护装置1.概述RCS-985微机发电机变压器组成套保护装置是根据国家电力公司科学技术项目合同SPKJ010-02,于1999年1月开始研制。
RCS-985采用了高性能数字信号处理器DSP芯片为基础的硬件系统,并配以32位CPU用作辅助功能处理。
是真正的数字式发电机变压器保护装置。
RCS-985为数字式发电机变压器保护装置,适用于大型汽轮发电机、水轮发电机、燃汽轮发电机等类型的发电机变压器组单元接线及其他机组接线方式,并能满足电厂自动化系统的要求。
RCS-985提供一个发电机变压器单元所需要的全部电量保护,保护范围:主变压器、发电机、高厂变、励磁变(励磁机)。
对于一个大型发变组单元,配置两套RCS-985保护装置,可以实现主保护、异常运行保护、后备保护的全套双重化,操作回路和非电量保护装置独立组屏。
两套RCS-985取不同组TA,主保护、后备保护共用一组TA,出口对应不同的跳闸线圈,因此,具有以下优点:(1)设计简洁,二次回路清晰;(2)运行方便,安全可靠,符合反措要求;(3)整定、调试和维护方便。
2.保护功能配置及典型配屏方案RCS-985装置充分考虑大型发电机变压器组保护最大配置要求。
包括了主变、发电机、高厂变、励磁变(励磁机)的全部保护功能。
2.1 保护功能对照表RCS-985装置分三个程序版本,分别适用于不同的主接线:RCS-985A适用于标准的发变组单元主接线方式:两圈主变(220KV或500KV出线)、发电机容量100MW及以上、一台高厂变(三圈变或分裂变)、励磁变或励磁机;RCS-985B适用于两台高厂变的发变组主接线方式:两圈主变(220KV或500KV出线)、发电机容量100MW及以上、两台高厂变、励磁变或励磁机;RCS-985C适用于多种发变组主接线方式:两圈或三圈主变、发电机容量小于300MW、一台高厂变(三圈变或分裂变)、分支电缆、励磁变或励磁机;具体保护功能与不同程序版本对照见表1.1~1.6。
RCS-985TS型电厂变压器保护装置技术和使用

目
录
1.概述 ..................................................................................................................................1 2.保护功能配置 ....................................................................................................................2 3.装置性能特征 ....................................................................................................................5 3.1 高性能硬件 ...................................................................................................................5 3.2 保护新原理 ...................................................................................................................5 3.3 智能化操作 ...................................................................................................................6 4.技术参数 ...........................................................................................................................7 4.1 机械及环境参数 ............................................................................................................7 4.2 额定电气参数 ................................................................................................................7 4.3 主要技术指标 ................................................................................................................7 4.4 通信接口 .......................................................................................................................8 4.5 输出接点容量 ................................................................................................................8 4.6 电磁兼容 .......................................................................................................................9 5.装置整体说明 ..................................................................................................................10 5.1 硬件配置 .....................................................................................................................10 5.2 通道配置 .....................................................................................................................10 5.3 装置起动元件 ..............................................................................................................10 5.4 保护录波功能和事件报文 ............................................................................................ 11 6.保护原理 .........................................................................................................................12 6.1 变压器差动保护 ..........................................................................................................12 6.2 一侧相间后备保护.......................................................................................................15 6.3 二侧、三侧相间后备保护 ............................................................................................17 6.4 一侧零序(方向)过流保护.........................................................................................18 6.5 二、三侧零序过流保护................................................................................................20 6.6 间隙零序保护 ..............................................................................................................20 6.7 断路器跳闸过流闭锁 ...................................................................................................20 6.8 非电量保护 .................................................................................................................21 6.9 其他异常保护 ..............................................................................................................21 6.10 TA 断线报警功能 .......................................................................................................21 6.11 TV 断线报警功能 .......................................................................................................22 6.12 对时功能 ...................................................................................................................22 6.13 装置闭锁与报警 ........................................................................................................22

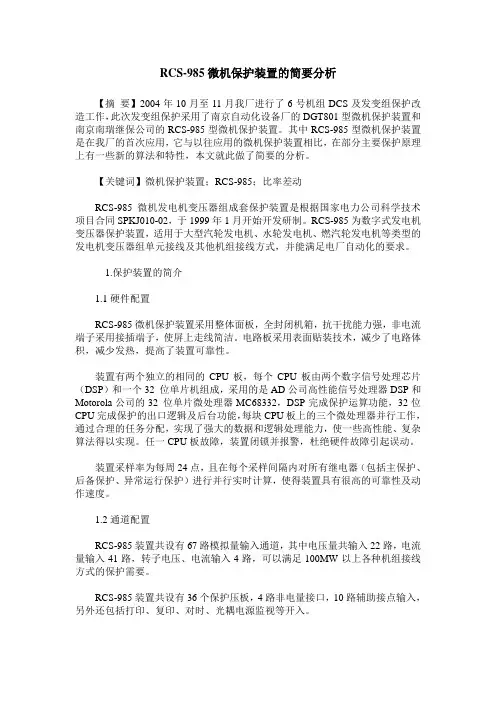

RCS-985微机保护装置的简要分析

RCS-985微机保护装置的简要分析【摘要】2004年10月至11月我厂进行了6号机组DCS及发变组保护改造工作,此次发变组保护采用了南京自动化设备厂的DGT801型微机保护装置和南京南瑞继保公司的RCS-985型微机保护装置。
其中RCS-985型微机保护装置是在我厂的首次应用,它与以往应用的微机保护装置相比,在部分主要保护原理上有一些新的算法和特性,本文就此做了简要的分析。
【关键词】微机保护装置;RCS-985;比率差动RCS-985微机发电机变压器组成套保护装置是根据国家电力公司科学技术项目合同SPKJ010-02,于1999年1月开始开发研制。
RCS-985为数字式发电机变压器保护装置,适用于大型汽轮发电机、水轮发电机、燃汽轮发电机等类型的发电机变压器组单元接线及其他机组接线方式,并能满足电厂自动化的要求。
1.保护装置的简介1.1硬件配置RCS-985微机保护装置采用整体面板,全封闭机箱,抗干扰能力强,非电流端子采用接插端子,使屏上走线简洁。
电路板采用表面贴装技术,减少了电路体积,减少发热,提高了装置可靠性。
装置有两个独立的相同的CPU板,每个CPU板由两个数字信号处理芯片(DSP)和一个32 位单片机组成,采用的是AD公司高性能信号处理器DSP和Motorola公司的32 位单片微处理器MC68332,DSP完成保护运算功能,32位CPU完成保护的出口逻辑及后台功能,每块CPU板上的三个微处理器并行工作,通过合理的任务分配,实现了强大的数据和逻辑处理能力,使一些高性能、复杂算法得以实现。
任一CPU板故障,装置闭锁并报警,杜绝硬件故障引起误动。
装置采样率为每周24点,且在每个采样间隔内对所有继电器(包括主保护、后备保护、异常运行保护)进行并行实时计算,使得装置具有很高的可靠性及动作速度。
1.2通道配置RCS-985装置共设有67路模拟量输入通道,其中电压量共输入22路,电流量输入41路,转子电压、电流输入4路,可以满足100MW以上各种机组接线方式的保护需要。
南瑞RCS—985与许继WFB—800发变组保护的异同

南瑞RCS—985与许继WFB—800发变组保护的异同0.前言南瑞RCS-985发变组保护与许继WFB-800发变组保护是目前在国内火电厂中使用较多的发变组保护设备,也是在国内300MW及以下机组中性能比较稳定,保护动作可靠,灵敏性较高,用户使用比较满意的发变组保护产品。
因此对这两套设备的比较,从而发现他们之间的异同。
1.RCS-985 与WFB-800的概述1.1 RCS-985基本介绍RCS-985采用了高性能数字信号处理器DSP芯片为基础的硬件系统,并配以32位CPU用作辅助功能处理。
是真正的数字式发电机变压器保护装置。
RCS-985为数字式发电机变压器保护装置,适用于大型汽轮发电机、水轮发电机、燃汽轮发电机、抽水蓄能机组等类型的发电机变压器组单元接线及其他机组接线方式,并能满足发电厂电气监控自动化系统的要求。
RCS-985提供一个发电机变压器单元所需要的全部电量保护,保护范围:主变压器、发电机、高厂变、励磁变(励磁机)。
根据实际工程需要,配置相应的保护功能。
1.2 WFB-800基本介绍WFB-800系列微机发—变组成套保护装置主要适用于电力系统主设备的保护。
WFB-80装置集成了一台发电机的全部电气量保护,WFB-802装置集成了一台主变压器的全部电气量保护,WFB-803装置集成了一台高厂变和励磁变(励磁机)的全部电气量保护,WFB-804 装置集成了一台主变压器及高厂变的全部非电量类保护。
可满足大型发—变组双套主保护、双套后备保护、非电量类保护完全独立的配置要求。
同时,该系列保护也能直接与电厂综合自动化系统联接。
2.主要保护的异同2.1差动保护:比率差动2.1.1 RCS-985比率差动动作特性比率差动保护动作方程如下:Id>Kb1×Ir+IcdqdKb1=Kb11+Kb1r×(Ir/Ie)(IrKb12×(Ir-n Ie)+b+Icdqd (Ir≧nIe)Kb1r=(Kb12- Kb11)/(2×n)b=(Kb11+Kb1r×n)×n IeIr=(|I1|+|I2|+|I3|+|I4|+|I5|)/2Id=|I1|+|I2|+|I3|+|I4|+|I5|式中Id为差动电流,Ir为制动电流,Icdqd为差动电流起动定值,Ie为发电机额定电流两侧电流的定义:对于发电机差动,其中I1、I2分别为机端、中性点侧电流。
