继电保护运行规程(发变组保护)

合集下载

发电机变压器组继电保护运行规程

继电保护运行规程元件保护第一节发电机变压器保护一、保护简介发变组保护采用许继生产的ＷFB—100Q微机型发变组成套保护装置，包括发电机、主变压器常用高压变压器的保护装置，其由三块保护屏嵌装十一个箱体、一台工控机组成。

装置采用分层式多CPU并行工作方式，下层十三个保护模块共同构成整套保护。

上层单元管理机(工控机) 负责人机接口和全部信息处理，保护模块之间及保护模块与工控机之间相互独立。

整套保护出口有：1．全停1 跳发电机出口开关、高厂Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

2．全停2 跳发电机出口开关、高厂变Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

3．解列跳发电机出口开关和汽机甩负荷。

4．解列灭磁跳发电机出口开关、灭磁开关和汽机甩负荷。

5．减出力减出力至定值。

６．母线解列跳110KV母联断路器。

７．厂用电切除跳高厂变Ａ分支开关、高厂变Ｂ分支开关，同时启动切换A、B分支厂用电。

８．A分支解列跳高厂变A分支开关同时启动切换A分支厂用电。

９．B分支解列跳高厂变B分支开关同时启动切换B分支厂用电。

二、保护A屏1、保护屏组成：其由一个ＷFB—105箱、两个ＷFB—108箱和一个XCK—103出口箱体构成。

a、箱一WFB—105由三块交流变换、一块直流变换、两块出口、两块保护模块、一块稳压电源插件组成，完成有发电机差动、TA断线、失磁、转子一点接地和转子两点接地保护功能。

b、箱二WFB—108由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有定子接地、励磁变过流、励磁变过负荷、主变瓦斯、主变温度、主变压力释放及主变冷却系统故障保护功能。

c、箱三WFB—108箱由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有匝间保护、YH断线、发电机对称过负荷，发电机负序过流、发电机断水、励磁系统故障和热工保护(我厂没用) 保护功能。

继电保护装置运行规程内容

清江水布垭水电厂技术标准继电保护装置运行规程QJ/SBY—02.09—2007━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━根据制订本企业技术标准的需要，参照有关技术规程，制订本规程。

I.主题内容与适用范围1.1本规程分为两部分，第一部分为发变组保护，第二部分为线路保护。

1.2 本规程规定了清江水布垭电厂发变组保护和线路保护的运行操作、巡回检查以及操作注意事项。

1.3本规程适用于清江水布垭电厂继电保护装置的运行、维护、操作及事故处理等工作。

1.4清江水布垭电厂全体运行人员应熟悉精通本规程，从事生产、管理和检修维护工作的有关专业人员应了解、掌握本规程。

2. 引用标准及参考资料2.1 原水电部《继电保护和安全自动装置技术规程》、《电力工业技术管理法规》。

2.2 国家电力公司《防止电力生产重大事故的25项重点要求》。

2.3 国家电力公司华中公司《继电保护及安全自动装置运行规程》。

2.4 《清江梯级调度规程》以及制造厂家有关技术说明书。

3. 保护一般规定3.1任何电气设备严禁无主保护运行。

3.2电网调度机构管辖的继电保护及安全自动装置按定值通知单整定，梯调根据电网调度指令下令电厂进行投退，电厂其它保护装置的投退应报梯调许可；继电保护及安全自动装置在变更(包括运行方式、定值整定、更改等)后，运行人员必须和当值调度员进行定值通知单的核对，无误后方可投入运行。

3.3保护装置联片的投入、退出等操作由运行值班人员进行，在操作联片时，应注意不得与相邻联片及有关设备相碰，以防止保护误动或直流接地；保护装置的功能投退等操作由保护专业人员负责。

3.4维护人员在保护装置及二次回路上工作前，运行人员必须审查继电保护工作人员的工作票内容及其安全措施。

3.5继电保护工作完毕，运行人员检查工作票中所列安全措施恢复，连片及小开关的位置投入正确，检查检修交待所写内容是否清楚等。

3.6 继电保护及安全自动装置在运行中发现缺陷，现场人员应及时报告梯调值班人员，并通知维护人员处理，作好记录。

1-大型发电机及发变组保护技术规范

Q/CSG 中国南方电网有限责任公司企业标准大型发电机及发变组保护技术规范Technical specification for protection中国南方电网有限责任公司发布目录前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4总则 (2)5保护配置 (3)6技术要求 (13)7二次回路 (23)8配合要求 (23)9组屏（柜）设计 (24)附录A 保护屏面布置示意图 (50)前言微机型继电保护装置的广泛应用，极大地促进了继电保护运行管理水平的提高。

同时，各厂家因设计思路和理念的不同，导致保护装置的输入输出量、压板、端子、报吿和定值等不统一、不规范，给继电保护运行、维护和管理等带来较大困难。

为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各厂家大型发电机及发变组保护装置的技术要求、保护配置原则及相关的二次回路等，中国南方电网公司调度通信中心组织编制了本规范。

本规范的内容包含大型发电机及发变组保护的配置原则、功能及技术要求、组屏（柜）方案和二次回路设计等。

凡南方电网内从事继电保护的运行维护、科研、设计、施工、制造等单位均应遵守本规范。

新建电厂的大型发电机及发变组保护均应执行本规范。

本规范的附录A为资料性附录。

本规范由中国南方电网电力调度通信中心提出。

本规范由中国南方电网电力调度通信中心归口并解释。

本规范在起草的过程中得到了广西电力工业勘察设计研究院、广东电网公司电力调度通信中心、广西电力调度通信中心、云南电力调度中心、贵州电力调度通信局、海南电网公司电力调度通信中心和南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司、国电南京自动化股份有限公司、许继电气股份有限公司等单位的大力支持。

本规范主要起草人：郑茂然、刘千宽、林杰梅、甘焱、黄玲光、周红阳、魏玉生、赵志强、全智娟、陈娟、刘可兴、蒙宁海、曹珍崇、蒙平、庞滔1范围本规范规定了中国南方电网大型发电机及发变组保护的配置、功能、技术要求、组屏、回路设计的原则。

电厂运行发变组继电保护系统

电厂运行发变组继电保护系统发电机组的继电保护配置原则应该以能可靠地检测出发电机可能发生的故障及不正常运行状态为前提，同时，在继电保护装置部分退出运行时，应不影响机组的安全运行。

在对故障进行处理时，应保证满足机组和系统两方面的要求，因此，主保护应双重化。

关于后备保护，发电机、变压器已有双重主保护甚至已超双重化配置, 本身对后备保护已不做要求，高压主母线和超高压线路主保护也都实现了双重化，并设置了开关失灵保护，因此，可只设简单的保护来作为相邻母线和线路的短路后备，对于大型机组继电保护的配置原则是：加强主保护（双重化配置）,简化后备保护。

继电保护双重化配置的原则是：两套独立的CT x PT检测元件，两套独立的保护装置，两套独立的开关跳闸机构，两套独立的控制电缆，两套独立的蓄电池供电。

保护配置特点双主双后，即双套主保护、双套后备保护、双套异常运行保护的配置方案。

其思想是将主设备（发电机或主变、厂变）的全套电量保护集成在一套装置中,主保护和后备保护共用一组CT o配置两套完整的电气量保护，每套保护装置采用不同组CT z PT z均有独立的出口跳闸回路。

配置一套非电量保护，出口跳闸回路完全独立。

主变高压侧不设刀闸时，不设短引线保护。

如果发电机和主变可能分开运行，可不装设象常规发变组的所谓大差动保护。

主变和发电机过激励保护需要分开来配置，并且分别按自己的励磁特性来整定，作用于不同出口。

发电机差动保护，主变差动保护，厂变差动保护CT保护区相互交叉衔接，防止出现保护死区。

主变低压侧设置电压互感器，为发电机并网提供系统侧同期电压，同时, 为主变复合电压闭锁过流保护、主变低侧接地保护、主变过激磁保护提供测量电压。

为防止短路电流衰减导致后备保护拒动，发电机采用带记忆的复合电压闭锁过流保护作为后备保护。

主变压器后备保护采用复合电压闭锁过流保护，为保证保护对各侧母线有足够灵敏度，应采用低压侧复合电压闭锁。

在发电机非电量保护中设置发电机灭磁开关联跳保护，作用于发电机全停。

《继电保护运行规程》word版

1.主题内容与适用范围1.1本规程规定了洪江水力发电厂继电保护及安全自动装置的运行维护、操作、监视以及事故处理的方法。

1.2本规程适用于洪江水力发电厂发变组保护装置及220KV线路、母线保护及安全自动装置、10KV系统继电保护装置、厂用400V系统保护装置。

1.3洪江水力发电厂发电运行、维护人员应熟悉本规程，生产技术管理人员应了解本规程。

2. 引用标准2.1《继电保护及安全自动装置规程汇编》；2.2《湖南电网220KV继电保护现场运行导则》（2002年3月）；2.3现场相关继电保护及自动装置的设计资料及厂家产品说明书；2.4本厂有关技术规定。

3.继电保护及自动装置配置表3.1 发电机-变压器保护配置一览表：3.3 220KV继电保护及安全自动装置配置一览表：3.4 厂用系统保护配置一览表：（附后果）4．一般运行规定4.1投入保护装置之前，应先合上保护装置直流电源开关，检查保护装置交流电流、电压输入正常、装置无故障报警后，方可投入保护装置出口压板。

若该套保护装置保护的一次设备已投运，则投入该套保护装置出口压板前，应用万用表直流250V档检测保护装置出口压板两端之间无电压，后方可投入。

退出保护装置之前，应先退出保护装置出口压板，再拉开保护装置的直流电源开关；4.2 新安装继电保护装置投运前应具备：4.2.1与实际接线相符的操作、信号、测量及保护装置的展开图、原理图、安装图、产品说明书和书面的可正式投运的试验结论；4.2.2装置中的所有元件、压板、操作把手、刀闸（开关）、按钮、信号灯、光字牌等的标志（名称和编号）应完整清晰，采取双重标志，并与实际图纸相符；4.2.3电缆标示牌应正确清晰，电缆截面应符合设计要求；4.2.4保护定值应与调度下达的定值相符；4.2.5该套装置的现场运行规程和运行注意事项完善、具体；4.2.6电缆沟、井、隧道以及电缆在其中的敷设应符合运行规定；4.2.7所有设备、导线及接线端子的外部状况应完好、清洁；4.2.8进行了有运行人员参与的保护装置传动断路器的整组试验三级验收，且整组试验结果正确。

发变组继电保护原理与动作过程

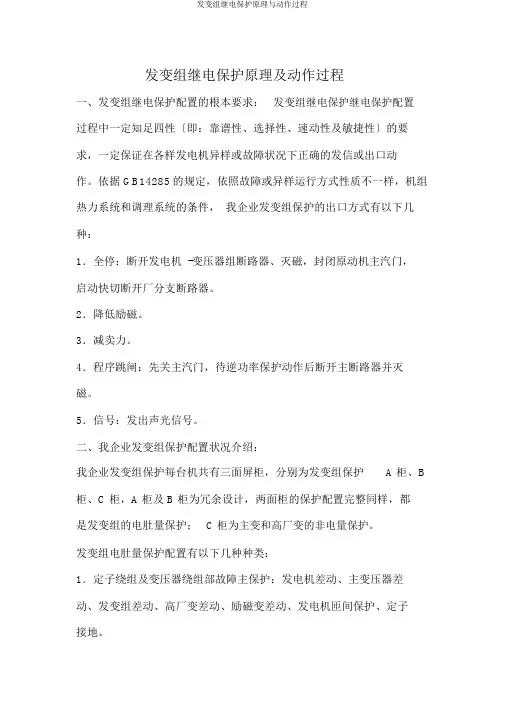

发变组继电保护原理及动作过程一、发变组继电保护配置的根本要求：发变组继电保护继电保护配置过程中一定知足四性〔即：靠谱性、选择性、速动性及敏捷性〕的要求，一定保证在各样发电机异样或故障状况下正确的发信或出口动作。

依据 GB14285的规定，依照故障或异样运行方式性质不一样，机组热力系统和调理系统的条件，我企业发变组保护的出口方式有以下几种：1．全停：断开发电机 -变压器组断路器、灭磁，封闭原动机主汽门，启动快切断开厂分支断路器。

2．降低励磁。

3．减卖力。

4．程序跳闸：先关主汽门，待逆功率保护动作后断开主断路器并灭磁。

5．信号：发出声光信号。

二、我企业发变组保护配置状况介绍：我企业发变组保护每台机共有三面屏柜，分别为发变组保护 A 柜、B 柜、C 柜，A 柜及 B 柜为冗余设计，两面柜的保护配置完整同样，都是发变组的电肚量保护； C 柜为主变和高厂变的非电量保护。

发变组电肚量保护配置有以下几种种类：1．定子绕组及变压器绕组部故障主保护：发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。

2．定子绕组及变压器绕组部故障后备保护：发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。

3．转子接地保护4．发电机失磁保护5．发电机失步保护6．发电机异样运行保护：发电机过励磁保护、发电机频次异样保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。

7．主变〔空隙〕零序保护8．厂用电后备保护：厂变分支过流、分支限时速断、分支零序过流。

9．断路器失灵启动变压器非电量保护：1．变压器重瓦斯2．变压器轻瓦斯3．变压器压力开释4．变压器油温异样5．变压器油位异样6．变压器冷却器全停三、重要保护简绍1．差动保护：包含发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。

我司保护装置的差动保护采纳比率制动式保护，以各侧电流差为动作电流，三侧电流最大值或双侧电流均匀值做为制动电流。

发变组运行规程

继电保护运行规程(发变组保护)＃1（＃2）发电机变压器组继电保护我厂发电机变压器组保护主要配置为南瑞公司的RCS-985 电量保护装置和RCS-974 非电量保护装置，电量保护装置共设四面屏A/B/C/D，A/C 屏主要配置发电机、主变压器的主、后备保护，B/D 屏主要配置高厂变、高公变、励磁变的主后备保护；非电量保护装置设置一面E 屏，主要配置主变压器、高厂变的冷却器故障、释压保护、瓦斯保护、油温保护和油位保护。

一、发变组保护A 屏1、装置配置发变组保护A 屏由RCS-985发电机保护装置及RCS-985U定子接地保护辅助装置共同组成2、保护配置2.1 发电机差动保护；2.2发电机匝间保护；2.3 发电机定子过负荷保护；2.4 发电机负序过负荷保护；2.5 发电机定子接地保护；2.6 发电机失磁保护；2.7 发电机失步保护；2.8 发电机频率保护；2.9发电机定子接地零序电压保护；2.10定子接地三次谐波电压保护；2.11发电机定子过压保护；2.12 误上电保护；2.13逆功率保护；2.14起停机保护；2.15 发电机励磁过负荷保护；2.16 发电机转子一点接地保护；2.17 发电机转子两点接地保护；2.18 发电机定子断水保护；2.19热工保护；2.20励磁系统联跳，3、保护压板1LP1 投发电机差动保护（功能压板）1LP2投发电机匝间保护（功能压板）1LP3投定子接地零序电压保护（功能压板）1LP4投定子接地三次谐波电压保护（功能压板）1LP5投注入式转子接地保护（功能压板）1LP6 备用1LP7 投定子对称过负荷（功能压板）1LP8 投定子负序过负荷（功能压板）1LP9 投发电机失磁保护（功能压板）1LP10 投发电机失步保护（功能压板）1LP11 投发电机过电压保护（功能压板）1LP12 投过励磁保护（功能压板）1LP13 备用1LP14 投发电机频率保护（功能压板）1LP15 投发电机误上电保护（功能压板）1LP16 投发电启停机保护（功能压板）1LP17 投发电机相间后备（功能压板）1LP18 投发电机逆功率保护（功能压板）1LP19 投发电机程跳逆功率保护（功能压板）1LP20 备用1LP21 投励磁变后备保护（功能压板）1LP22 投励磁过负荷保护（功能压板）1LP23 投励磁系统联跳（外部开入，启动出口）1LP24 投热工保护（外部开入，启动出口）1LP25 投发电机断水保护（外部开入，启动出口）1LP26 发电机开关偷跳（外部开入，启动出口）1LP27 发电机出口断路器失灵（外部开入，启动出口）1LP28 跳主变高压侧开关主线圈（出口）1LP29 备用1LP30 备用LP31 备用1LP32 关主气门（出口）1LP33 备用1LP34 跳灭磁开关（出口）1LP36 备用1LP37 启动主变高压侧开关失灵1LP38 至NCS信号1LP39 跳发电机开关（出口）1LP40 备用1LP41 备用1LP42 备用1LP43 跳A分支（出口）1LP44 跳B分支（出口）1LP45 备用1LP46 备用1LP47 注入式定子接地装置退出（功能压板）4、装置信号灯4.1 、RCS-985发电机保护装置运行，TV 断线，TA 断线，报警，跳闸4.2 、RCS-985U定子接地保护辅助装置运行，报警装置正常时点亮该绿灯；有异常时灯灭，并送出报警信号；电压互感器异常或断线点亮该黄灯；电流互感器异常或断线、差流异常点亮该黄灯；保护发出报警信号同时电量该黄灯；保护动作出口同时点亮该红灯，并且磁保持；保护返回后，按下信号复归按钮熄灭。

继电保护及自动装置运行规程

继电保护及自动装置运行规程继电保护及自动装置是保证电网及全厂电气系统安全运行，保护电气设备的重要装置，保护装置运行使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备，严重时使全厂停电，危及电网安全运行，造成重大的经济损失。

23.1 继电保护与自动装置的一般规定23. 1.1继电保护与自动装置在正常情况下均应投入运行,其投停操作必须得到有关调度值班员、值长的许可或命令方可进行。

23.1.2继电保护与自动装置的定值应由继电保护人员定期核对，属上级调度统一管理的保护装置，要有调度局领导批准的定值通知单或该局调度值班员命令才能修改定值。

属本厂管理的保护装置，须经总工程师批准才能修改定值。

改定值前必须将保护出口压板断开，修改完毕后投入保护压板。

23.1.3电气值班员不得擅自更改运行中的继电保护和自动装置的定值,应由继电保护人员进行。

23.1.4电气设备任何情况下，不允许无保护运行，由于工作需要，在得到调度及有关领导同意后，可停用其中部分保护。

23.1.5电气设备保护装置应在设备投运前投入，设备停运后应将保护出口压板断开。

对未投保护和保护不完善的以及不符合设备安全运行要求的一次设备严禁投入运行。

23.1.6在保护装置及二次回路工作前，值班人员必须审查工作人员的工作票及安全措施,并作好防止保护装置误动的安全措施，并不得危及运行中设备的安全稳定运行。

23.1.7保护装置工作完毕，值班人员应进行验收，向工作人员询问有无变动情况，并应作出书面交待。

检查核对保护装置压板投入或断开位置是否符合要求，并及时拆除有关安全措施。

23.1.8继电保护人员完成装置的新装，更改接线及定值变更工作后，值班人员应认真阅读有关图纸和《保护记事》、《设备更改记事》等资料，保证正确使用该装置，并应做有关试验正常。

23.1.9运行设备因保护动作跳闸，在对该设备送电合闸前，应先将保护装置报警信号灯及光字复归，不能复归时应先查明原因。

23.1.10保护及自动装置动作后，应记录装置动作时间、面板显示信息、光字信号等判明故障原因后方可复归。

继电保护运行规程

继电保护运行规程1 继电保护运行总规定1.1 继电保护装置的投入和退出1.1.1 电气设备在送电加压前，必须按规定投入相应的继电保护装置，禁止无保护运行。

1.1.2投入运行的继电保护装置，必须具备完整正确的图纸、整定值等资料，并符合现场实际。

1.1.3 主系统继电保护装置的投入和退出，应根据值班调度员的命令执行，厂用系统的继电保护装置的投入和退出，则应根据当值值长的命令执行，执行则必须是当值电气值班员。

1.1.4当接到投入或退出某种保护装置的命令时，必须复诵，无疑后方可执行，并将执行结果报告发令人，然后由值班长在运行操作记录簿上记载下列内容：a. 投入和退出继电保护装置的类别和原因；b. 执行命令的时间。

1.1.5 运行中的设备所退出的保护，在重新投入前应按下列顺序进行：a. 检查二次回路的端子，插销是否恢复正常；b. 检查继电器开闭是否正常；c. 用万用表或验电笔检查压板两端间无电压；d. 投入该保护压板。

1.2 改变继电保护装置工作状况的规定1.2.1 继电保护装置整定值的改变，应根据上级命令，由继电保护人员担任，改变保护整定值前，必须将该保护退出工作，改变后应由其工作负责人将改变情况记入保护整定值更改簿内。

1.2.2 改变继电保护装置的接线回路，必须根据有关领导批准的图纸，由继电保护人员担任，禁止他人擅自修改二次回路，工作完后，应将运行班的相应图纸进行修改，修改后的状况和原因记入保护交代簿内，然后在交代簿内签字。

1.3 在继电保护装置上工作的规定1.3.1 在运行中的继电保护装置上工作，只允许本厂继电保护人员担任工作负责人，扩建设备与运行设备有联系时，也应符合此项规定。

1.3.2 在保护盘上进行开空等震动较大的工作时，应采用防止运行中设备跳闸的措施，必要时经调度员或值班负责人同意后将保护暂时停用。

1.3.3 禁止随意用灯泡、万用表、验电笔在运行中的保护设备（回路）上进行检查、试验（有规定者例外），当设备发生异常现象，急需查明原因时，只允许用电笔检查，检查应在监护下进行，不得接地和短路。

继电保护规程

继电保护运行规程1 总则1.1 运行和备用中的设备，其保护及自动装置均应投入，禁止设备无保护运行。

保护装置故障情况下，可申请将故障部分退出运行（情况严重者，可先退出后申请），并通知继电保护人员处理。

1.2 继电保护和自动装置的投退必须经有关部门批准，主系统继电保护装置(220KV母线和线路保护及主变零序保护)和自动装置(重合闸及故障录波器)须经中调批准；发-变组、厂用系统的继电保护及自动装置应经贵溪发电有限责任公司总工程师（负责生产的副总经理）和当值值长批准。

1.3 继电保护和自动装置的定值（中调定值和我厂定值）记录应与实际相符。

主要保护按规定定期进行核对与试验。

集控室内应保存一套完整、正确的继电保护原理图，并有完整的定值记录单。

1.4 继电保护装置和自动装置的定值变更，应根据有关部门的通知书或电话命令进行调整和更改(220KV母线和线路保护及主变、起备变零序保护属中调管，其余属本厂管)，其调整和更改均由继电保护人员执行。

运行人员应会同变更保护定值的工作负责人一起核对无误后方能投入保护，属中调下达的定值，由值班人员与中调值班调度员核对无误后，方能投入保护，并将保护定值变更情况详细记入继电保护记录簿内。

1.5 厂用负荷保护(熔断器、热偶、一次过流)运行人员不得任意更改或退出，若须更改或退出必须经贵溪发电有限责任公司总工程师、值长同意，并作好记录。

1.6 改变继电保护和自动装置的接线回路，必须根据有关领导批准的图纸进行。

工作结束后继保人员必须将设备异动报告及改动原因、内容，详细记录在“设备异动”簿内。

1.7保护和自动装置投入，应先投入交流后投直流回路，并用高内阻电压表测量保护出口压板两端确无电压后方可投入保护压板。

退出顺序与此相反。

1.8 改变运行方式需调整保护定值时，必须在调整保护定值前退出保护投退压板，定值调整完成后投入保护投退压板。

1. 9 电压互感器二次回路拆装后，必须进行同期核相无误后，方能将保护、自动装置投入运行。

发变组保护原理、组成及运行操作

• 另外，由于目前尚缺少选择性好、灵敏度高、经常投运且运行经验成熟的励磁回路两点接地保护装置，所以也有不装设两点接地保护的意见，进口大型机组，很多不装两点接地保护。
• 6、定子对称过负荷
• 作为由于发电机过负荷引起的定子绕组过电流保护。保护由定时限和反时限两部分组成，定时限部分按发电机长期允许的负荷电流下能可靠返回整定，经延时动作于信号。反时限部分动作特性按发电机定子绕组过负荷能力（Ｋ值）整定，动作于全停。保护应能反映电流变化时发电机定子绕组的热积累过程，保护不考虑灵敏系数和时限与其他相间保护相配合。
