母线截面的选择

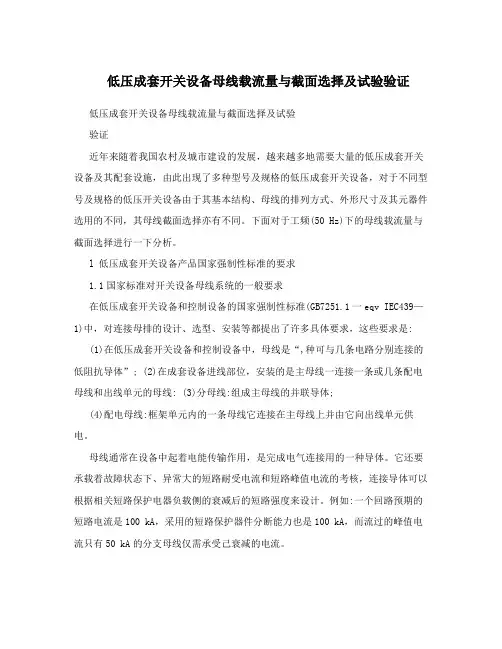

低压成套开关设备母线载流量与截面选择及试验验证
低压成套开关设备母线载流量与截面选择及试验验证低压成套开关设备母线载流量与截面选择及试验验证近年来随着我国农村及城市建设的发展，越来越多地需要大量的低压成套开关设备及其配套设施，由此出现了多种型号及规格的低压成套开关设备，对于不同型号及规格的低压开关设备由于其基本结构、母线的排列方式、外形尺寸及其元器件选用的不同，其母线截面选择亦有不同。
下面对于工频(50 Hz)下的母线载流量与截面选择进行一下分析。
l 低压成套开关设备产品国家强制性标准的要求1.1国家标准对开关设备母线系统的一般要求在低压成套开关设备和控制设备的国家强制性标准(GB7251.1一eqv IEC439—1)中，对连接母排的设计、选型、安装等都提出了许多具体要求，这些要求是:(1)在低压成套开关设备和控制设备中，母线是“,种可与几条电路分别连接的低阻抗导体”; (2)在成套设备进线部位，安装的是主母线一连接一条或几条配电母线和出线单元的母线: (3)分母线:组成主母线的并联导体;(4)配电母线:框架单元内的一条母线它连接在主母线上并由它向出线单元供电。
母线通常在设备中起着电能传输作用，是完成电气连接用的一种导体。
它还要承载着故障状态下、异常大的短路耐受电流和短路峰值电流的考核，连接导体可以根据相关短路保护电器负载侧的衰减后的短路强度来设计。
例如:一个回路预期的短路电流是100 kA，采用的短路保护器件分断能力也是100 kA，而流过的峰值电流只有50 kA的分支母线仅需承受己衰减的电流。
母线的工作环境条件是24 h平均温度为+35?，它还要耐受工作中的温升。
要经得起正常使用时，可能遇到的潮湿影响(GB7251.1的7.1.1条)。
母线安装时，如果是主电路，要有良好的绝缘支撑和保持一定的极与极之间、带电部件与接地部件之间的电气间隙，应能承受额定冲击耐受电流的冲击(在一条长母线上，保持绝缘支撑件的一定数量与相应距离一经型式试验验证的)。

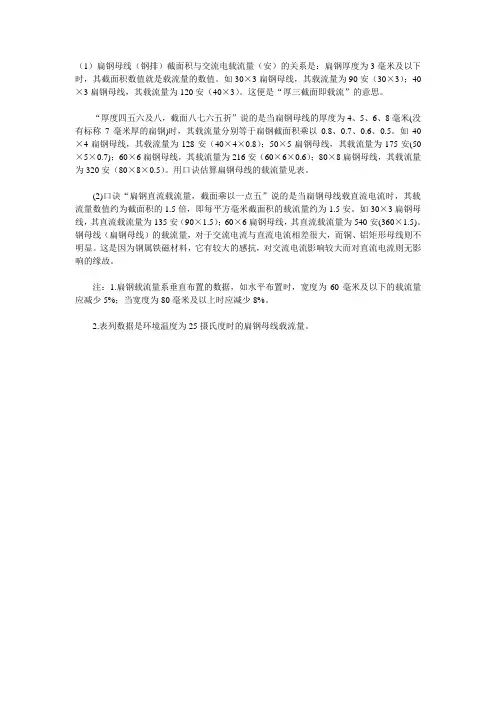

钢母线(钢排)截面积与交流电载流量(安)的关系
（1）扁钢母线（钢排）截面积与交流电载流量（安）的关系是：扁钢厚度为3毫米及以下时，其截面积数值就是载流量的数值。
如30×3扁钢母线，其载流量为90安（30×3）；40×3扁钢母线，其载流量为120安（40×3）。
这便是“厚三截面即载流”的意思。
“厚度四五六及八，截面八七六五折”说的是当扁钢母线的厚度为4、5、6、8毫米(没有标称7毫米厚的扁钢)时，其载流量分别等于扁钢截面积乘以0.8、0.7、0.6、0.5。
如40×4扁钢母线，其载流量为128安（40×4×0.8）；50×5扁钢母线，其载流量为175安(50×5×0.7)；60×6扁钢母线，其载流量为216安（60×6×0.6）；80×8扁钢母线，其载流量为320安（80×8×0.5）。
用口诀估算扁钢母线的载流量见表。
(2)口诀“扁钢直流载流量，截面乘以一点五”说的是当扁钢母线载直流电流时，其载流量数值约为截面积的1.5倍，即每平方毫米截面积的载流量约为1.5安。
如30×3扁钢母线，其直流载流量为135安（90×1.5）；60×6扁钢母线，其直流载流量为540安(360×1.5)。
钢母线（扁钢母线）的载流量，对于交流电流与直流电流相差很大，而铜、铝矩形母线则不明显。
这是因为钢属铁磁材料，它有较大的感抗，对交流电流影响较大而对直流电流则无影响的缘故。
注：1.扁钢载流量系垂直布置的数据，如水平布置时，宽度为60毫米及以下的载流量应减少5%；当宽度为80毫米及以上时应减少8%。
2.表列数据是环境温度为25摄氏度时的扁钢母线载流量。
导线、矩形母线选择规范1
昆明电器科学研究所企业标准导线、矩形母线选型规范QB/KDXXX-20031.主要内容与适用范围本标准规定了本所低压配电盘、柜产品生产过程中导线、矩形母线选型的要求，适用于用户提供图纸的产品、代用户设计图纸的产品、本所新开发产品的生产。
2 引用标准GB50171－92 电气装置安装工程盘、柜及二回路结线施工及验收规范GBJ 149－90 电气装置安装工程母线装置施工及验收规范3 导线、矩形母线选型规范3.1基本要求1）本所经营人员在与用户签订合同时，合同文本中必须明确产品验收标准。
不能使用“国家有关标准”字样。
2）导线的截面选择要满足允许温升、电压损失、机械强度的要求及与保护装置(断路器、熔断器)的配合。
采用熔断器作短路保护时，熔体的额定电流应不大于绝缘导线允许载流量的2.5倍。
采用断路器作短路保护时，长延时过电流脱扣器的昆明电器科学研究所2003年X月1日批准2003年X月1日实施QB/KDXXX-2003整定电流不大于导线允许载流量的1.1倍。
3.2用户提供图纸的产品用户提供图纸的产品应由用户提供与合同内容一致的图纸至少一套，并在图纸上注明导线、矩形母线选型要求。
3.3代用户设计图纸的产品用户只提供技术要求，无具体图纸的项目，经营人员在洽谈项目时应明确导线、矩形母线选型要求。
也可以向用户提供本选型规范并作为合同附件加以确认。
3.4新开发产品本所新开发产品的生产执行本选型规范4 塑料绝缘多芯铜导线载流量选择塑料绝缘多芯铜导线载流量选择见附表1。
5 矩形铜母排载流量选择矩形铜母排载流量选择见附表2。
6 矩形铝母排载流量选择表矩形铝母排载流量选择见附表3。
QB/KDXXX-2003附表1塑料绝缘多芯铜导线载流量选择表使用环境温度：0～400C敷设方式：明敷QB/KDXXX-2003附表2矩形铜母排载流量选择表使用环境温度：0～400C安装方式：竖放QB/KDXXX-2003附表3矩形铝母排载流量选择表使用环境温度：0～400C安装方式：竖放7本标准自发布之日起执行。
母线的选择
母线的选择
母线都用支柱绝缘子固定在开关柜上，因而无电压要求，其选择条件如下： 1.型号选择母线的种类有矩形母线和管形母线，母线的材料有铜、铝。
目前变电所的母线除大电流采纳铜母线以外，一般尽量采纳铝母线。
变配电所高压开关柜上的高压母线，通常选用硬铝矩形母线（LMY）。
2.母线截面选择
(1)对一般汇流母线按计算电流选择母线截面
Ial ≥ Ic
式中，Ial为汇流母线允许的载流量(A)；Ic为汇合到母线上的计算电流(A)
(2)对年平均负荷、传输容量较大时，宜按经济电流密度选择母线截面
Sec = Ic / j ec
式中，j ec为经济电流密度，Sec为母线经济截面。
3.硬母线动稳定校验
σal ≥ σc
式中，σal为母线最大允许应力(Pa)，硬铝母线（LMY）σal=70Mpa，硬铜母线（TMY）
σal=140Mpa；σc为母线短路时冲击电流ish(3)产生的最大应力。
计算公式为：
σc = M / W
式中，M为母线通过i sh(3)时受到的弯曲力矩；W为母线截面系数。
M = Fc(3) ·l / K
式中，Fc(3)为三相短路时中间相受到的最大计算电动力(N)；l为档距(m)；K为系数,
当母线档数为1~2档时，K=8，当母线档数为大于2档时，K=10。
W = b2·h/6
式中，b为母线截面水平宽度(m)；h为母线截面垂直高度(m)。
4.母线热稳定校验
式中，I∞(3)为三相短路稳态电流(A)，tima为假想时间(s)；C为导体的热稳定计算系数。

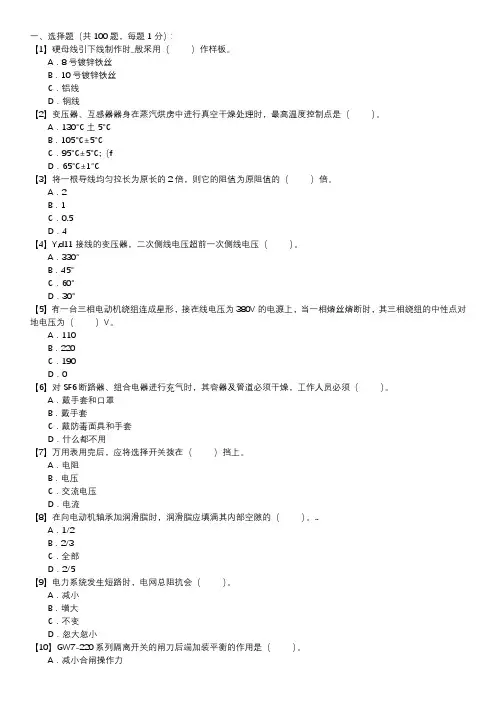

职业技能试卷 — 变电检修(选择题100道,第116套)
一、选择题（共 100 题，每题 1 分）：【1】硬母线引下线制作时_般采用（）作样板。
A．8号镀锌铁丝B．10号镀锌铁丝C．铝线D．铜线【2】变压器、互感器器身在蒸汽烘房中进行真空干燥处理时，最高温度控制点是（）。
A．130°C土5°CB．105°C±5°CC．95°C±5°C;（fD．65°C±1°C【3】将一根导线均匀拉长为原长的2倍，则它的阻值为原阻值的（）倍。
A．2B．1C．0.5D．4【4】Y,d11接线的变压器，二次侧线电压超前一次侧线电压（）。
A．330°B．45°C．60°D．30°【5】有一台三相电动机绕组连成星形，接在线电压为380V的电源上，当一相熔丝熔断时，其三相绕组的中性点对地电压为（）V。
A．110B．220C．190D．0【6】对SF6断路器、组合电器进行充气时，其容器及管道必须干燥，工作人员必须（）。
A．戴手套和口罩B．戴手套C．戴防毒面具和手套D．什么都不用【7】万用表用完后，应将选择开关拨在（）挡上。
A．电阻B．电压C．交流电压D．电流【8】在向电动机轴承加润滑脂时，润滑脂应填满其内部空隙的（）。
..A．1/2B．2/3C．全部D．2/5【9】电力系统发生短路时，电网总阻抗会（）。
A．减小B．增大C．不变D．忽大忽小B．减小分闸操作力C．增加合闸操作速度D．减小分闸操作速度【11】某线圈有100匝，通过的电流为2A,则该线圈的磁势为（）安匝。
A．50B．400C．200D．0.02【12】把空载变压器从电网中切除，将引起（）。
A．电网电压降低B．电压升高C．电流升高D．无功减小【13】SW6-220型断路器在合闸位置时，松紧弹簧尾部调节螺帽使合闸保持弹簧的有效长度为（）mm。
A．400±5B．455±5C．480±5D．440±5【14】A级绝缘材料的最高工作温度为（）。
导线及电缆截面选择
Pl
A10U N 2
或表示为：
U
%
100
AU
M
2 N
M CA
式中： 的单位为V； 的单位为KW； 为导线的电导率,单位
为m/Ω. mm2 ；A为导线的截面，mm2 ；L的单位为m； M为功率
矩，KW.m； C为计算系数，可查表5-4。
对于均一无感的单相交流和直流线路，因负荷电流要通过来回两根
导线，阻抗增大了一倍，所以电压损耗应为一根导线上的两倍，即：
q2=20×0.75=15kvar。
返43
（2）按正常发热条件选择导线截面
线路中总的计算负荷为：P=p1+p2=20+20=40kw，
Q=q1+q2=15+15=30kvar，
s P 2 Q2 402 302 50KVA
I S 50 76A 3U N 3 0.38
查附录表19-1，得BX-500型铜芯导线A=10mm2，在30℃明敷 时的 Ial=77A＞I=76A，因此可选3根BX-500-1×10导线作相线，另 选1根BX-500-1×10导线作PEN线。 （3）校验机械强度：查附录表15，室内明敷铜芯线最小截面为 1mm2，10mm2＞1mm2，则满足机械强度要求。 （4）校验电压损失，查附录表6知， BX-500-1×10的电阻、电 抗。R0=2.19Ω/km，线距按150mm计时：X0=0.31Ω/km。
查得：Amin=10mm2。 则 Aφ＞Amin，满足机械强度要求。
2、中性线的选择 因A0≥0.5Aφ，选A0=25mm2。 校验机械强度：因Amin=10mm2。 则 Aφ＞Amin，满足机械强度要 求。 3、保护线截面的选择 因Aφ ＞35mm2，故选APE≥0.5Aφ=25mm2 校验机械强度：Amin=10mm2。 则 Aφ＞Amin，满足机械强度要求。 所选导线型号可表示为：BLX-500-（3×50+1×25+PE25）。
高压柜主母排及分支母排选择规范
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
母线槽选择母排截面积的依据为何及如何计算
母线槽选择母排截面积的依据为何及如何计算
母线槽选择母排截面积的依据为何及如何计算
母线槽制造时，在通常条件下按用户所提供的母线槽所需载流量选择母排截面积。
按允许载流量选择母排截面积应满足以下条件：
Ijs≤Iy
式中：Ijs为母排的计算电流，A（通常由用户所提供）；Iy为母排允许载流量，A。
母排截面尺寸，按以下几个条件选择：
（1）按持续工作电流选择；
（2）按经济电流密度选择；
（3）按短路时的热稳定校验；
（4）按短路时的机械强度校验。
对于大电流母线来说，起控制作用的一般是（1）、（2）两项，第（3）项所决定的截面积往往远小于（1）、（2）两项所决定的截面积，而第（4）项，由于母排截面较大，机械强度较高，而且可以通过调整绝缘子跨距和母线槽间（或片间）垫块跨距来满足要求，所以一般也不是决定导体截面积的控制条件。
选择计算时应注意以下几点：
①、当环境温度不同于额定使用环境温度时，其载流量Iy应乘以温度校正系数Kt。
Kt= Qm-Q1/Qm-Qn
式中：Qm为母线槽最高允许工作温度，取40℃。
Q1为母线槽使用环境温度。
Qn为母线槽额定使用环境温度，一般为25℃。
母线槽允许载流量在不同环境温度下的校正系数Kt按上式计算，当环境温度高于额定环境温度时，Iy值应予以修正，其修正值：
Iyx=Kt.Iy。
②、对于供给商住楼的母线槽，因其使用负荷多为单相或两相三线，其零线（排）截面积与相线（排）截面积应相同；对于三相四线供电于工业区，其总零排截面积约为相排截面积的40%～60%；对三相五线制母线槽其PE线（排）截面同零线，但其长度大于300mm，装于母线槽两端，其中间端用母线槽壳体铝合金代替即可。
高压柜主母排及分支母排选择规范
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
母排的选择
注：[转帖]电气施工中的导线选择口诀（很实用又精辟）
前几天,看一本书上有导线的选用口诀,觉得很实用,发上来供大家参考。
此口诀相对的
2.零(N)母线按相母线截面的一半选取(但≮16mm 2)。
3.由于受元件进出线端口宽度的限制或母排不易满足规定的电
1.根据电流大小，按上表选择相母线。
塑
铜
10下5,百上2——讲的是10平方毫米以下截面的导线的载流量是每一平方毫米为5A电 流,100平25 35 四三界——讲的是25平方毫米的载流量为每一平方毫米4A电流,35平方毫米的载流量为每70 95 两倍半——讲的是此范围内的为每一平方毫米2.5A电流。
穿管温度八九折——讲的是穿管导线的载流量按计算的0.8算,考虑温度按导线的载流量的0.9算。
铜线升级算——讲的是铜线的载流量按铝线大一号载流量计算。
裸线加一半——讲的是裸线的载流量按铜直径的1.5倍算。
此口诀相对的是铝芯电线。
2
)。
定的电气间隙时，可用对应塑胶线代替。
95
5A电 流,100平方毫米以上的载流量为每一平方毫米2A电流. 35平方毫米的载流量为每一平方毫米3A电流。
按导线的载流量的0.9算。
母线制造和安装工艺规程
母线制造和安装工艺规程1、目的为了加强本公司生产的低压成套设备的母线质量。
2、适用范围本守则适用于各种低压柜母线的制造和安装。
3、准备工作3.1 施工前必须先看懂图纸,按图纸规定(或按电器元件电流规格)选用一次线。
根据接点的实际位置，合理考虑线路走向。
3.2根据接线的具体情况,领取不同规格的铜接头。
3.3需搪锡的应先接通搪锡缸电源。
3.4选择合适的母线GGD低压固定开关柜外形尺寸及母排尺寸：主母线截面根据进线电流按下表选取XL 低压动力配电柜外形尺寸及母排尺寸主母线截面根据进线电流按下表选取GCS交流低压抽出式开关柜外形尺寸及母排尺寸主母线截面根据进线电流按下表选取GGJ交流低压抽出式开关柜外形尺寸及母排尺寸主母线截面根据进线电流按下表选取YXRM主母线截面根据进线电流按下表选取4、工艺过程4.1硬母线制造4.1.1线在制造前，应先娇正平直，再按图纸尺寸，或按图纸要求自选尺寸在冲床上落料。
落实后冲孔去毛刺，然后在母线弯曲机上进行弯曲，弯曲后在母线的搭接处不得出现裂纹或裂口。
皱纹高度不超过1mm。
制造后的母线表面不得有显著的锤痕、划痕、气孔、凹坑及起皮等缺陷，母线接触面应平整光洁、无毛刺，需搪锡的母线在上述结束后进行。
4.1.2多片母线的弯曲程度应一致。
母线开始弯曲处与支持夹板之间的距离不得大于母线两支持点之间距离L的四分之一。
但不得小于50mm，与母线连接位置的距离不应小于30mm，如下所示。
4.1.3母线扭转90°时，其扭转部分的长度不应小于母线宽度的2.5倍，如右图所示：4.1.4母线连接孔眼的直径大于螺栓直径1mm，钻孔应垂直，不歪斜，孔眼间中心距离的误差不应大于0.5mm，钻孔后去毛刺，并在冲床上压平。
4.1.5铜母线搪锡。
搪锡前，应先进行酸洗。
在酸洗溶液中浸泡10~15秒，以去除油污等杂质，然后再将母线需搪锡的部位浸入氯化锌溶液中，之后再放入搪锡缸中（搪锡缸温度控制在240±10℃）。
母线的选择
热稳定决定的导体最小截面 S m inQ kK s/A (k A i)Q kK s/C
5.硬导体的动稳定校验
单条矩形导体构成母线的应力计算
导体所受的最大弯矩
M fPhl2 /10
当跨距数等于2时,导体所受最大弯距
M fPhl2 /8
导体最大相间计算应力 P hM W fP hl2/1 0 W
求出的导体应力不应超过导体材料允许应力和导体 Ph p
生因每单相相导接体地分而别烧用穿单相独间的隔铝板制造圆成形相外间壳短封路闭的.根故据障金. 属外壳各段的连接 方法,又可分为分段绝缘式和全连式两种.
二、母线的结构类型
2.全连式分相封闭母线的基本结构
1载流导体 2支柱流绝很一缘大般子时用可铝采制用成水,采内用冷空圆心管结母构线以. 减小集肤效应.当电 3保护采外用采壳一用个多至棱四边个式绝结缘构子以支加持长.漏一电般距采离用,三每个个绝支缘持子点支可 4伸缩修持绝补与由的缘偿观5结子～装察构等8孔置优,毫具.点米有.的受铝力板好制、成安圆装管检形修,方在便外、壳可上采设用置轻检型 5密封设隔备在断连一装接定处置长适度当范部围位内设设置置螺焊接接伸的缩伸补缩偿补装偿置装.置；在与
三、母线的安装
1.母线的布置
1水平布置 2线垂如固直图定布所在置示支：持三绝相缘母子 3上槽母,具形线如有分母图同层c线所一安布示高装置：度,采三. 用相 4好软竖热线,竖母母放性均如放线式强采线图式的,垂用所的机：额直竖示械布散定布放：强置热允置式槽度条许,,形和散每件电母相
流绝均较一缘由其般能两他为力条放三较相置相高同方水. 母式平线要布之 大置间,,但每用机隔绝械一缘强段子度距悬不离挂是用. 很焊 好接. 片进行连接,构成一 个平整放体式. ：载流量不 大,机械强度较高
10KV母线的选择及校验
Clinker Cement Plant 项目10KV 母线的选择及校验文/符家学主要从事自动控制原理、供用电技术、现代电气控制PLC 应用、单片机、电机拖动控制主要是从事电力生产、 电力继电保护、控制设计、电路与磁路、自动控制原理电力设计、规划、电力系统分析等等本项目由2台14018kW 和3台11038kW 组成，其运行最大功率50112kW 。
最大运行功率运行额定电流3288A ，故每相母线选择2⨯100⨯10即可满足要求、其载流量3610A 。
如下校验：1) 热稳定校验母线正常运行最高温度为：)(5.66)3610/3288()2570(25)/)((22max C I I al al W =⨯-+=-+=θθθθ参考《发电厂电气部分》243页、表6-3得：66=C ，则母线最小截面min S 为： )(2000)(75.2216630.11077.164226min mm mm CK Q S S K <=⨯⨯==满足热稳定。
2) 动稳定校验由短路电流计算结果表查得，短路冲击电流为：KA i h 244.168s =相间距离α取m 35.0 )(53.3111)10244.168(35.011073.11073.13727m N i l f ch ph =⨯⨯⨯⨯⨯=⨯⨯⨯⨯=--βα )(1013.2308.001.033533m bh W ph -⨯=⨯==)(1029.31013.2105.153.311106523Pa W l f ph ph ph ⨯=⨯⨯⨯==-σ 由125.08010==h b 、111.08010101022=+-⨯=+-h b b b ，参考《发电厂电气》图2-15得：48.012=K同相条间应力为：)(31.75648.001.025*******.01025.0271227m N K bi f ch b =⨯⨯⨯=⨯⨯⨯=-- )(16.131.75610)29.670(08.0201.0)(26max m f h b L bph al b =⨯-⨯⨯⨯=-=σσ 29.116.15.1max ==b L L， max 75.025.12b b L m L L <=== 满足动稳定的要求。
导线截面积选择
中性线、保护线、保护中性线的截面选择
1、变压器低压母线、低压开关柜中性母线N及保护母线PE的截面积应不小于其线截面的
一半；
2、照明箱、动力箱进线的N、PE、PEN线的最小截面应不小于6mm2；
3、对于三相四线制，配电线路符合下列情况之一时，其N、PE、PEN的截面应不小于相线
截面。
（1）以气体放电为主的配电线路；
（2）单项配电线路；
（3）可控硅调光回路；
（4）计算机电源回路。
相线截面S（mm2）N线、PE线、PEN线的最小截面（mm2）
S≤16 S
16＜S≤35 16
S＞35 ≥S/2
电线、电缆环境温度选择的一般要求
①电线和电缆室内敷设在配电间、吊顶内、电缆沟、隧道、线槽内或桥架上，宜
按35℃选用。
②电缆线路室外敷设时，空气中宜按40℃，直埋宜按25℃，电缆沟内、隧道内宜
按40℃选用。
③电缆室内穿管敷设在墙内、楼板内或室内穿管明敷时宜按30℃选用。
④封闭式开关柜内的母线及封闭式母线槽宜按40℃选用。
【WDZ-BYJ 聚烯经绝缘无卤低烟阻燃电线】
【BV-105的绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求：电线接头用焊接或绞接后表面锡焊处理。
】。
低压成套开关设备母线载流量与截面选择及试验验1
低压成套开关设备母线载流量与截面选择及试验验证近年来随着我国农村及城市建设的发展，越来越多地需要大量的低压成套开关设备及其配套设施，由此出现了多种型号及规格的低压成套开关设备，对于不同型号及规格的低压开关设备由于其基本结构、母线的排列方式、外形尺寸及其元器件选用的不同，其母线截面选择亦有不同。
下面对于工频(50 Hz)下的母线载流量与截面选择进行一下分析。
低压成套开关设备产品国家强制性标准的要求1.1国家标准对开关设备母线系统的一般要求在低压成套开关设备和控制设备的国家强制性标准(GB7251.1一eqv IEC439—1)中，对连接母排的设计、选型、安装等都提出了许多具体要求，这些要求是：(1)在低压成套开关设备和控制设备中，母线是“～种可与几条电路分别连接的低阻抗导体”;(2)在成套设备进线部位，安装的是主母线一连接一条或几条配电母线和出线单元的母线：(3)分母线：组成主母线的并联导体;(4)配电母线：框架单元内的一条母线它连接在主母线上并由它向出线单元供电。
母线通常在设备中起着电能传输作用，是完成电气连接用的一种导体。
它还要承载着故障状态下、异常大的短路耐受电流和短路峰值电流的考核，连接导体可以根据相关短路保护电器负载侧的衰减后的短路强度来设计。
例如：一个回路预期的短路电流是100 kA，采用的短路保护器件分断能力也是100 kA，而流过的峰值电流只有50 kA的分支母线仅需承受己衰减的电流。
母线的工作环境条件是24 h平均温度为+35℃，它还要耐受工作中的温升。
要经得起正常使用时，可能遇到的潮湿影响(GB7251.1的7.1.1条)。
母线安装时，如果是主电路，要有良好的绝缘支撑和保持一定的极与极之间、带电部件与接地部件之间的电气间隙，应能承受额定冲击耐受电流的冲击(在一条长母线上，保持绝缘支撑件的一定数量与相应距离一经型式试验验证的)。
1.2母线选择的一个重要数据—截面母线截面根据母线在成套设备内部安装位置及起的作用，在标准中，已有若干规定(GB7251.1的7.5.5.1条和7.8.1条、7.8.2条、表8、表9等)。
母线截面的选择
摘要：在成套企业中，合理选择母线截面直接关系到设备的安全运行和生产制造成本，为此必须引起足够的重视。
笔者根据GB3906-91中的计算公式对常规所接触到的实例，进行了计算并汇总。
关键词：母线截面安全实例在成套企业中，合理选择母线截面直接关系到设备的安全运行和生产制造成本，为此必须引起足够的重视，本人根据GB3906-91中附录F—“根据短时持续电流的热效应计算裸导体截面的方法”所推荐的计算公式——式中:S——导体截面（mm2）I——电流有效值（A）(额定短时耐受电流)a——材料系数铜——13铝——8.5t——额定短路持续时间（秒）△θ——温升（K）,对裸导体取180K（持续时小于2秒）对于4秒持续时间的取215k初步对常规所接触到的实例，进行了计算并汇总。
详见下表1。
一、按照国标推荐计算公式，TMY母线最小截面见下表1：注：本表中母线的安全载流量是单片母线立放时的据，母线长期允许工作温度为70℃，环境温度为40℃。
二、对于以上TMY母线最小截面选择结果的应用说明——1.上表中稳态短路电流有效值如何确定？在进行工程设计时，需要当地电力部门提供短路容量及短路阻抗，再计入供电线路阻抗，才可计算出短路电流，并以此来选择元器件的参数。
在实际生产中，成套生产企业一般无法得到以上参数。
为此，可根据上一级变压器的额定容量SN,短路阻抗UK，额定电压UN,额定电流IN等数据进行估算。
目前，城市区域变压器的主变大多数为110 KV/10KV，容量在16~40MVA,如果忽略系统阻抗，近似认为110KV则为无限容量系统，则三相短路稳态电流有效值IK可按下式估算——式中：I2N——主变次级额定电流UK%——主变短路阻抗电压以上计算UK取10%。
2.主母线短视耐受电流选择4S，主变量考虑到保证主母线供电的可靠性，当分支母线侧短路故障时，应使分支母线断路器首先跳闸。
而分支母线短时耐受电流选择为2S，已大于分支母线实践故障切除时间（电流互感器规定为1秒中能承受的热电流）。
母线槽最小截面
母线槽最小截面1. 母线槽的定义和作用母线槽是一种用于电力传输和配电系统中的导电设备，通常由铝合金或铜材料制成。
它们被设计为承载高电流，并将电力从发电机或变压器传输到负载设备，如开关柜、变频器和电机。
母线槽的主要作用是提供一个安全、可靠且高效的电力传输通道。
相比于传统的导线，母线槽具有更大的导电截面积和更低的电阻，从而降低了能量损耗和热量产生。
此外，母线槽还能够减少布线空间需求、简化维护工作并提高系统灵活性。
2. 母线槽最小截面的意义母线槽最小截面是指在给定条件下，能够满足特定负载要求的最小尺寸。
确定适当的母线槽截面积对于保证系统正常运行至关重要。
如果截面积过小，将导致过高的电阻和温升，可能引发火灾风险；而截面积过大，则会增加成本和占用过多的空间。
因此，确定母线槽最小截面的意义在于在满足负载需求的前提下，尽可能降低系统成本、减少空间占用，并确保电力传输的安全可靠性。
3. 影响母线槽最小截面的因素确定母线槽最小截面需要考虑多个因素，包括：3.1 负载电流负载电流是决定母线槽截面大小的主要因素。
根据负载电流大小，可以计算所需的导体截面积。
通常情况下，负载电流越大，所需截面积也就越大。
3.2 温升限制温升限制是指母线槽在运行时产生的温度上升应该控制在一定范围内。
过高的温度将导致能量损耗增加、设备老化和火灾风险。
因此，根据具体应用场景和材料特性，需要确定适当的温升限制，并结合热传导计算来确定最小截面。
3.3 材料选择母线槽通常由铝合金或铜材料制成。
不同的材料具有不同的电阻率和热导率，因此会影响所需的截面积。
铜具有更低的电阻率和更高的热导率，相比之下，铝合金需要更大的截面来满足相同的负载要求。
3.4 环境条件环境条件也会对母线槽最小截面产生影响。
例如，在高温环境下，由于热量散失减少，需要增加截面积以保持温升在可接受范围内。
此外，如果存在腐蚀性或潮湿环境，可能需要采用耐腐蚀性能更好的材料或进行防护措施。
4. 母线槽最小截面的计算方法确定母线槽最小截面通常需要进行数学计算和工程分析。
电力工程课程设计之导线及母线的选择及校验
5.3 母线与各电压等级出线选择5.3.1 6kV 母线的选择在35kV 及以下、持续工作电流在4000及以下的屋内配电装置中，一般采用矩形母线。
已知：6kV 母线最大负荷电流可达608A ，所以选择LMY-50⨯5的铝母线，相间距离0.35m α=， 3.65f N =，10710E Pa =⨯，50h mm =，5b mm= 热稳定校验：母线最小截面积[4]：min S =(5.18) k Q —短路电流通过电器时所产生的热效应。
S K —校正系数。
C —热稳定系数。
2()()MAX al alII ωθθθθ=+-⨯(5.19)ωθ—母线通过持续工作电流I max 时的温度。
θ —实际环境温度。
al θ—母线正常最高允许温度，一般为70度。
al I —母线对应于θ允许电流。
235(7035)72.8ωθ=+-⨯=取75C θ=︒，查表得85C = ，1S K =。
"2222(10)12k kk t k tQ I I I t =++(5.20) 1.5k t s = ， 12.49k I kA = ， 6.94tk I kA = 22221.5(12.91012.49 6.94)221.82()12k Q kA S =+⨯+=⋅22k t I 与"2I 的数值较接近所以用"2I 代替。
2min 175250S mm ==≤ 满足要求。
共振校验：312bh J = (5.21) 2M hb ρ= (5.22)MAX L (5.23)33640.050.0051101212bh J m -==⨯=⨯ 220.0050.052700 1.35M hb ka m ρ==⨯⨯⨯=2.28MAX L == 选取 1.5MAX L L =< 则1β=。
动稳定校验：20.167bh ω= (5.24) 2721.7310MAX sh L F i βαω-=⨯⨯⨯ (5.25)273221.51.7310(12.910)10.350.1670.0050.05MAX F -=⨯⨯⨯⨯⨯⨯⨯⨯ 6614.871069pa pa =⨯< 满足要求。
