30.275MHz 调频无线对讲机原理、制作与调试
无线对讲机原理、制作与调试

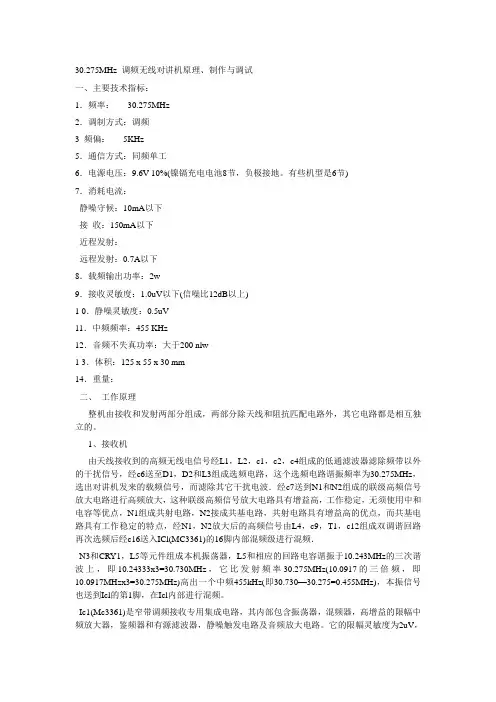

30.275MHz 调频无线对讲机原理、制作与调试一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
对讲机调频教程
对讲机调频教程1. 介绍对讲机调频技术：对讲机调频技术是一种无线通信技术，通过改变无线电信号的频率来实现通信。
该技术可以保证通信信号的稳定性和传输质量，使对讲机之间能够实现可靠的语音通信。
2. 对讲机调频技术原理：对讲机调频技术基于频率调制和解调原理工作。
发射端根据输入语音信号，经过调制电路将语音信号与射频信号相结合，然后通过天线将射频信号发送出去。
接收端的天线接收到射频信号后，经过解调电路将射频信号与语音信号分离出来，再通过放大电路将语音信号放大，最终通过喇叭输出。
3. 对讲机调频技术参数设置：在对讲机调频通信中，通信距离、通信频率等参数的设置是非常重要的。
通信距离参数的设置需要根据实际环境和对讲机性能来确定，较远的通信距离需要较高的发射功率和敏感度。
通信频率的设置要避免与其他通信频率相冲突，一般可以通过对讲机的频率设置菜单来进行设置。
4. 对讲机调频技术使用注意事项：在使用对讲机调频技术进行通信时，应注意以下事项：- 避免使用与其他无线设备相同的频率，以免干扰彼此的通信。
- 如果通信距离较远，应保持发射和接收端之间的直视距离，减少信号阻塞和衰减。
- 不要在重要公共频率或限制通信区域内使用对讲机，以免违反相关法律法规。
- 注意保持对讲机的电池电量充足，以确保通信的可靠性。
5. 对讲机调频技术发展趋势：随着通信技术的不断发展，对讲机调频技术也在不断进步。
未来，对讲机调频技术可能会采用更高的频率范围和更高的传输速率，以适应更广泛的通信需求。
同时，无线数字对讲机的发展也是一个重要的趋势，它可以提供更好的音频质量和更多的功能，如数据传输和位置定位等。
对讲机的工作原理
对讲机的工作原理一、引言对讲机是一种无线通信设备，它可以实现人与人之间的语音通信，广泛应用于各行各业。
了解对讲机的工作原理对于使用和维护对讲机都非常重要。
本文将详细介绍对讲机的工作原理，包括信号传输、调制解调、频率选择以及功率控制等方面。
二、对讲机的信号传输对讲机的工作原理是基于无线电波的传输。
当用户按下对讲机上的按键时，麦克风会将声音转换成电信号，并通过电路进行放大和处理。
处理后的信号被发送到对讲机的发射器，然后通过天线以无线电波的形式传输出去。
三、调制解调在对讲机中，调制解调是必不可少的过程。
调制是将音频信号转换成适合传输的信号，而解调则是将接收到的信号转换回原始的音频信号。
调制通常采用频率调制或幅度调制的方式。
在对讲机中，常用的调制方式是频率调制，即将音频信号的频率变化与无线电波的频率变化相对应。
四、频率选择对讲机需要选择合适的频率进行通信，以避免与其他对讲机的干扰。
在对讲机中，有两种常见的频率选择方式：固定频率和可变频率。
固定频率对讲机通常使用特定的频率频段，如400-470MHz。
而可变频率对讲机可以通过按键或旋钮来选择不同的频率。
五、功率控制对讲机的功率控制是为了保证通信的可靠性和稳定性。
对讲机通常有多档功率可供选择，如高功率、中功率和低功率。
高功率可以提供更远的通信距离，但会消耗更多的电池电量。
低功率则适用于近距离通信，可以节省电池的使用。
六、接收和解码对讲机的接收器会接收到其他对讲机发送的无线电波信号。
接收器会将接收到的信号进行放大和处理，并将其转换成可听的声音。
解码器则负责将接收到的信号解码，以还原原始的音频信号。
七、总结对讲机的工作原理是基于无线电波的传输，通过信号传输、调制解调、频率选择和功率控制等过程实现语音通信。
了解对讲机的工作原理可以帮助用户更好地使用和维护对讲机。
在实际应用中，不同类型的对讲机可能会有一些细微的差异，但总体的工作原理是相似的。
对讲机是怎么工作原理
对讲机是怎么工作原理
对讲机的工作原理是利用无线电通信技术实现的。
它包括两个主要部分：发射机和接收机。
发射机的工作原理是通过话筒将声音转换成电信号，经过放大和调制处理后，由天线发射出去。
接收机则接收到天线接收到的电磁波信号，并将其转化为声音信号输出。
具体来说，发射机的工作过程如下：首先，话筒会将声音转换成微弱的电信号；然后，这个电信号经过放大器的放大处理，使其变得足够强大，以便远距离传输；接着，信号被调制成特定频率的射频信号，一般是无线电波信号；最后，通过天线将这个射频信号传播出去。
接收机的工作过程如下：首先，天线会接收到发射机发射出来的射频信号；然后，射频信号经过放大器的放大处理，使其电压变高，以便进行后续处理；接着，信号经过解调处理，将其转换回原始的声音信号；最后，经过扬声器放大和输出，人们就能听到发射机传输过来的声音。
总的来说，对讲机的工作原理是通过发射机将声音转化成射频信号发送出去，接收机则接收到射频信号并将其还原成声音信号输出，实现双向无线通信。

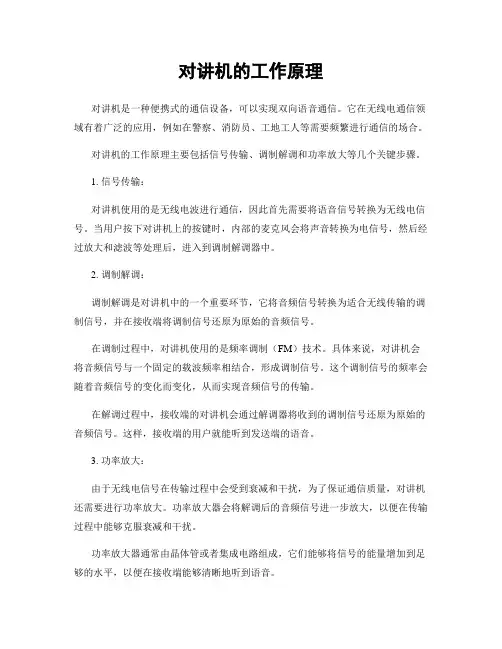

对讲机的工作原理
对讲机的工作原理对讲机是一种便携式的通信设备，可以实现双向语音通信。
它在无线电通信领域有着广泛的应用，例如在警察、消防员、工地工人等需要频繁进行通信的场合。
对讲机的工作原理主要包括信号传输、调制解调和功率放大等几个关键步骤。
1. 信号传输：对讲机使用的是无线电波进行通信，因此首先需要将语音信号转换为无线电信号。
当用户按下对讲机上的按键时，内部的麦克风会将声音转换为电信号，然后经过放大和滤波等处理后，进入到调制解调器中。
2. 调制解调：调制解调是对讲机中的一个重要环节，它将音频信号转换为适合无线传输的调制信号，并在接收端将调制信号还原为原始的音频信号。
在调制过程中，对讲机使用的是频率调制（FM）技术。
具体来说，对讲机会将音频信号与一个固定的载波频率相结合，形成调制信号。
这个调制信号的频率会随着音频信号的变化而变化，从而实现音频信号的传输。
在解调过程中，接收端的对讲机会通过解调器将收到的调制信号还原为原始的音频信号。
这样，接收端的用户就能听到发送端的语音。
3. 功率放大：由于无线电信号在传输过程中会受到衰减和干扰，为了保证通信质量，对讲机还需要进行功率放大。
功率放大器会将解调后的音频信号进一步放大，以便在传输过程中能够克服衰减和干扰。
功率放大器通常由晶体管或者集成电路组成，它们能够将信号的能量增加到足够的水平，以便在接收端能够清晰地听到语音。
除了以上的关键步骤，对讲机还需要一些其他的组件来实现其功能，例如天线、电池、扬声器和显示屏等。
天线用于接收和发送无线电信号，它能够将发送端的信号传输到接收端，并将接收端的信号传输到对讲机的电路中。
电池则提供对讲机所需的电能，以供其正常工作。
不同型号的对讲机可能使用不同类型的电池，例如锂电池或者镍镉电池。
扬声器用于将接收到的音频信号转换为声音，使用户能够听到对方的语音。
显示屏可以显示对讲机的状态信息，例如电池电量、信号强度和频道等。
总结起来，对讲机的工作原理主要包括信号传输、调制解调和功率放大等几个关键步骤。

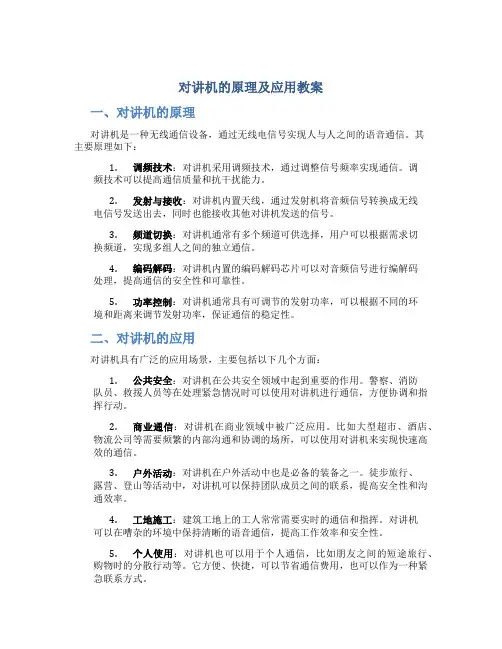

对讲机的原理及应用教案
对讲机的原理及应用教案一、对讲机的原理对讲机是一种无线通信设备，通过无线电信号实现人与人之间的语音通信。
其主要原理如下：1.调频技术：对讲机采用调频技术，通过调整信号频率实现通信。
调频技术可以提高通信质量和抗干扰能力。
2.发射与接收：对讲机内置天线，通过发射机将音频信号转换成无线电信号发送出去，同时也能接收其他对讲机发送的信号。
3.频道切换：对讲机通常有多个频道可供选择，用户可以根据需求切换频道，实现多组人之间的独立通信。
4.编码解码：对讲机内置的编码解码芯片可以对音频信号进行编解码处理，提高通信的安全性和可靠性。
5.功率控制：对讲机通常具有可调节的发射功率，可以根据不同的环境和距离来调节发射功率，保证通信的稳定性。
二、对讲机的应用对讲机具有广泛的应用场景，主要包括以下几个方面：1.公共安全：对讲机在公共安全领域中起到重要的作用。
警察、消防队员、救援人员等在处理紧急情况时可以使用对讲机进行通信，方便协调和指挥行动。
2.商业通信：对讲机在商业领域中被广泛应用。
比如大型超市、酒店、物流公司等需要频繁的内部沟通和协调的场所，可以使用对讲机来实现快速高效的通信。
3.户外活动：对讲机在户外活动中也是必备的装备之一。
徒步旅行、露营、登山等活动中，对讲机可以保持团队成员之间的联系，提高安全性和沟通效率。
4.工地施工：建筑工地上的工人常常需要实时的通信和指挥。
对讲机可以在嘈杂的环境中保持清晰的语音通信，提高工作效率和安全性。
5.个人使用：对讲机也可以用于个人通信，比如朋友之间的短途旅行、购物时的分散行动等。
它方便、快捷，可以节省通信费用，也可以作为一种紧急联系方式。
三、对讲机教学内容安排根据对讲机的原理以及应用场景，可以将对讲机的教学内容分为以下几个方面：1.对讲机的基本原理（20分钟）–调频技术的原理及作用–发射与接收的原理和过程–频道切换的方法和作用2.对讲机的使用方法（30分钟）–对讲机的开关机和调节音量的操作–频道选择和切换的方法–握持对讲机的正确姿势和注意事项3.对讲机的常见问题及解决办法（20分钟）–信号不稳定的原因和处理方法–通信声音不清晰的原因和解决办法–电池电量不足的处理方法4.对讲机的实际应用示范（30分钟）–在教室中模拟对讲机通信场景，学生进行实际操作–分组进行对讲机的应用练习，包括模拟紧急情况下的协调指挥四、教学方法和教学手段1.教学方法：–讲授法：通过讲解对讲机的原理和使用方法，使学生了解对讲机的工作原理和使用技巧。
对讲机的工作原理
对讲机的工作原理对讲机是一种无线通信设备，广泛应用于各种场合，如公共安全、工业生产、物流配送等。
它可以实现双向语音通信，使人们在远距离通信时能够方便快捷地进行交流。
一、基本原理对讲机的工作原理基于无线电通信技术。
它包括发送端和接收端两部分。
1. 发送端：对讲机的发送端由麦克风、调制器、射频发射器和天线组成。
当用户按下对讲机上的按键时，麦克风会将声音转换为电信号，并通过调制器进行调制。
调制器将声音信号与射频信号相结合，形成一个射频载波信号。
射频发射器将射频信号放大并通过天线发射出去。
2. 接收端：对讲机的接收端由天线、射频接收器、解调器和扬声器组成。
接收端的天线接收到发送端发射的射频信号，并将其送入射频接收器。
射频接收器将射频信号放大并通过解调器进行解调，分离出原始的声音信号。
最后，声音信号通过扬声器输出，使用户能够听到对方的声音。
二、调频技术对讲机采用调频技术进行通信。
调频技术是一种将声音信号转换为射频信号的方法，它通过改变射频信号的频率来携带声音信息。
1. 频率分配：对讲机使用特定的频率进行通信。
这些频率在无线电频谱中被专门分配给对讲机使用，以避免与其他无线电设备发生干扰。
不同的频率可以用于不同的通信群组，以实现多群组同时通信的功能。
2. 频率调制：对讲机使用频率调制技术将声音信号转换为射频信号。
常见的调频技术有两种：频率调制(FM)和相位调制(PM)。
在调频技术中，声音信号的频率变化会导致射频信号的频率变化，从而携带声音信息。
三、功率控制对讲机的功率控制是为了保证通信质量和延长电池寿命。
功率控制可以分为两种模式：高功率模式和低功率模式。
1. 高功率模式：在高功率模式下，对讲机会以最大功率发送信号，以确保信号能够覆盖较远的距离。
这种模式适用于开放区域或需要长距离通信的场合。
2. 低功率模式：在低功率模式下，对讲机会以较低的功率发送信号，以减少功耗并延长电池寿命。
这种模式适用于短距离通信或封闭区域。
基于MC3361和C1971,C1970功率放大的无线半双工调频对讲机
无线对讲机制作原理30.275MHz 调频一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即1 0.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30. 275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
对讲机调频原理
对讲机调频原理
对讲机调频原理是通过改变无线电信号的频率来实现通信的一种技术。
具体来说，对讲机通过发射和接收无线电波来传输语音信号。
在传输过程中，调频技术会根据语音信号的振幅变化来改变无线电信号的频率。
首先，语音信号经过一个音频放大器被增强，并转换成模拟信号。
然后，模拟信号经过一个称为调制器的电路，将其与一个稳定的载波信号相结合。
调制器会按照语音信号的特性来改变载波信号的频率。
这样，载波信号就成为了一个具有变化频率的调制信号。
接下来，调制的信号经过一个射频放大器来增强信号的强度。
然后，信号通过天线被发送出去，形成无线电波。
其他对讲机通过它们各自的天线接收到这些无线电波。
接收器中的天线将无线电波转换成电信号，并将其通过一个射频放大器进行放大。
然后，放大的信号经过一个称为解调器的电路进行处理。
解调器会根据接收到的信号的频率变化来恢复出原始的语音信号。
最后，原始语音信号被传送到扬声器中，使用户能够听到相应的声音。
总的来说，对讲机调频原理通过改变无线电信号的频率来实现语音的传输。
这种技术使得对讲机能够实现远距离的即时通信。
无线对讲机原理
无线对讲机原理
无线对讲机是一种通过无线电技术实现双向通信的设备。
它的工作原理基于无线电信号的传输和接收。
无线对讲机主要由发射机和接收机两部分组成。
发射机负责将声音信号转化为无线电信号，并发送出去。
接收机负责接收无线电信号，并将其转化为声音信号。
发射机首先通过麦克风或话筒采集声音信号，并将其转化为模拟电信号。
然后，这个电信号通过调制器进行调制处理，将其转化为载有信息的无线电频率信号。
调制的方法包括幅度调制、频率调制或相位调制。
接收机接收到发射机发送的无线电频率信号后，首先通过解调器进行解调处理，将无线电频率信号转化为模拟电信号。
然后，这个电信号经过放大器进行放大处理，以增强声音信号的强度。
最后，通过扬声器或耳机等输出设备，将信号转化为可听的声音。
在无线对讲机的工作过程中，需要使用天线来接收和发送无线电信号。
天线是一个重要的组成部分，能够提高信号的传输和接收效果。
总的来说，无线对讲机的工作原理是通过将声音信号转化为无线电信号进行传输，再将无线电信号转化为声音信号进行接收，从而实现双向通信。
它使用了调制和解调的技术，以及天线的辅助，能够在一定范围内进行无线通信。
对讲机的工作原理
对讲机的工作原理一、引言对讲机是一种便捷的通信工具，广泛应用于各个行业和场所。
了解对讲机的工作原理对于使用和维护对讲机至关重要。
本文将详细介绍对讲机的工作原理，包括无线通信原理、信号传输、接收和解码等方面。
二、无线通信原理对讲机是一种无线通信设备，它通过无线电频率进行通信。
无线电通信是利用无线电波将信息传输到接收器的过程。
对讲机通过发射机将声音信号转换为无线电信号，并通过天线将信号发送出去。
接收器则通过天线接收信号，并将其转换为可听的声音。
三、信号传输1. 调制在对讲机中，声音信号需要被调制成适合无线电传输的信号。
调制是将声音信号与载波信号相结合的过程。
常见的调制方式有频率调制（FM）和幅度调制（AM）。
对讲机通常采用频率调制，因为它具有更好的抗干扰性能和音质。
2. 发射调制后的信号通过发射机发射出去。
发射机将调制后的信号放大，并将其发送到天线。
天线将信号以无线电波的形式辐射出去。
四、接收和解码1. 接收对讲机的接收器通过天线接收到发射机发射的无线电波。
天线将接收到的无线电波转换为电信号，并将其传递给接收器。
2. 解调接收器中的解调器将接收到的信号进行解调，将其恢复为原始的调制信号。
3. 解码解调后的信号经过解码器进行解码，将其转换为可听的声音信号。
解码器根据事先约定好的编码规则，将数字信号转换为声音信号。
五、其他功能除了基本的通信功能外，对讲机还具有其他一些功能，如频道选择、扩音、静噪、呼叫等。
这些功能通过对讲机的控制面板或菜单进行设置和调整。
六、总结对讲机的工作原理包括无线通信原理、信号传输、接收和解码等方面。
了解对讲机的工作原理有助于我们更好地使用和维护对讲机。
希望本文能够对您有所帮助。
如果您还有任何问题，请随时向我们咨询。
F30-5对讲机的调试与检测实施手册
F30-5对讲机调试与检测实施手册一．项目描述在现代通信中,对讲机是一种近距离的、简单的无线传输通信工具。
调频对讲机是通过调节频率使一组对讲机的接收频率和发射频率与另一组对讲机的发射频率和接收频率相同,从而实现对讲功能的无线通信工具。
本项目为单工无线调频对讲机，以集成芯片MC3361、LM386为核心，主要由发射电路和接收电路组成。
其发射频率为30.275MHz，中频信号455kHz 。
本项目通过测试接收机和发射机之间的频率匹配情况来完成对讲机的调试与检测。
1．项目的功能和性能1）同频单工工作方式2）二次变频超外差方式接收方式3）频率范围：27-30MHz 调制型式4）具有静噪功能2. F30-5对讲机的主要技术参数1）电池供电电压。
9.6V(8节1.2V自配)2）高频发射功率。
≥2W(75Ω)3）最大调制频偏。
≥±3KHz4）信号选择性。
≥50db(±25KHz)5）音频输出功率。
≥50mW6）接收机灵敏度。
≤1uV7）发射工作效率。
≤50%8）限幅灵敏度。
≤1.5uV9）待机静态电流。
≤10mA10）频率稳定度。
≥10^6二、项目资讯1.F30-5对讲机的使用场合现代通信中,对讲机是一种近距离的、简单的无线传输通信工具,由于它不需要中转站和地面交换机站支持,就可以进行有效的移动通信,因此深受人们欢迎。
目前,它广泛应用于生产、保安、野外工程等领域的小范围移动通信工程中。
调频对讲机是通过调节频率使一组对讲机的接收频率和发射频率与另一组对讲机的发射频率和接收频率相同,从而实现对讲功能的无线通信工具。
2.F30-5对讲机的结构组成？整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
接收部分由频网络电路、输入回路高频放大级、一本振与一混频电路、二混频、中放、鉴频电路、静噪电路、音频功效电路等组成发射部分由话音放大器，主振级，缓冲放大级，推动级和末级功率放大级组成。
调频对讲机原理
调频对讲机原理
调频对讲机是一种通过无线电信号实现语音通信的设备。
它采用调频调制技术，将语音信号转换成无线电信号，并通过天线发送出去。
调频对讲机的原理主要包括以下几个方面的内容：
1. 调频调制：调频对讲机使用频率调制技术，将输入的语音信号转换成高频信号。
语音信号经过声音处理电路后，转换成模拟的基带信号。
基带信号通过频率调制器将信号频率调制到无线电频率范围内。
2. 发射机：调频对讲机的发射机主要由振荡器、放大器和天线组成。
振荡器产生无线电频率的正弦信号，然后经过放大器放大后送入天线发射出去。
3. 接收机：调频对讲机的接收机接收到来自其他对讲机发射的信号。
接收机主要由天线、射频放大器、调频解调器和扬声器组成。
天线接收到信号后，经过射频放大器放大，然后经过调频解调器解调为基带信号，最后通过扬声器播放出来。
4. 双工通信：调频对讲机需要实现双向通信，需要采用双工通信方式。
双工通信允许对讲机同时进行发射和接收操作，使得双方可以实现实时的语音对话。
双工通信可以通过时分双工或频分双工来实现。
总结起来，调频对讲机通过调频调制技术将语音信号转换成无
线电信号，经过发射机发送出去，接收机接收并解调，最后通过扬声器播放出来，实现双向语音通信。
对讲机的工作原理
对讲机的工作原理对讲机是一种便携式通信设备，它能够实现无线语音通信，广泛应用于各行各业，如公安、交通、物流、建造等领域。
对讲机的工作原理基于无线电通信技术，下面将详细介绍对讲机的工作原理。
一、频率调制与解调对讲机的工作原理首先涉及到频率调制与解调技术。
频率调制是将声音信号转换为无线电信号的过程，而解调则是将无线电信号转换为声音信号的过程。
对讲机中的麦克风会将声音信号转换为电信号，然后经过放大和调制处理，将其转换为特定频率的无线电信号。
接收端的对讲机通过解调处理将无线电信号转换为声音信号，使用户能够听到对方的语音。
二、调频技术对讲机通常采用调频技术进行通信。
调频是一种将信息信号与载波信号进行调制的技术，通过改变载波信号的频率来携带信息信号。
对讲机中的发射机会将声音信号与特定频率的载波信号相结合，形成调制后的信号进行发送。
接收端的对讲机通过解调处理将接收到的信号还原为原始的声音信号。
三、半双工通信模式对讲机通常采用半双工通信模式。
半双工通信是指通信双方不能同时发送和接收信息，只能轮流进行发送和接收。
在对讲机中，当一个用户按下对讲机上的按键开始说话时，其他用户只能听到他的声音，而不能同时说话。
当该用户松开按键时，其他用户才干按下对讲机上的按键进行回应。
这种通信模式简化了对讲机的设计和操作，适合于需要频繁切换发言者的场景。
四、频率选择对讲机的工作原理还涉及到频率选择。
对讲机通常工作在特定的频率范围内，这是为了避免与其他无线电设备的干扰。
在使用对讲机之前，用户需要选择相同频率的对讲机进行配对，以确保彼此能够进行通信。
在特定频率范围内，对讲机通过调频技术将声音信号转换为无线电信号进行传输。
五、功率控制对讲机的工作原理还包括功率控制。
对讲机通常具有可调节的发射功率，用户可以根据需要选择适当的功率。
较高的发射功率可以提供更远的通信距离，但会消耗更多的电池电量。
较低的发射功率可以延长电池寿命，但通信距离会相应减小。
对讲机的工作原理
对讲机的工作原理一、引言对讲机是一种无线通信设备，广泛应用于各行各业，如公安、物流、建筑等领域。
了解对讲机的工作原理对于使用者和维修人员来说都是非常重要的。
本文将详细介绍对讲机的工作原理，包括无线电频率、调制解调、信号传输等方面的内容。
二、无线电频率对讲机是通过无线电频率进行通信的。
无线电频率是指无线电波的振动频率，通常用赫兹（Hz）来表示。
对讲机通过内置的天线接收和发送无线电信号。
发送方将声音信号转换为无线电信号，并通过天线发送出去；接收方的天线接收到无线电信号，并将其转换为声音信号。
对讲机使用的频率一般在400MHz至470MHz之间，这个频率范围是专门为对讲机通信而保留的。
三、调制解调对讲机的调制解调过程是将声音信号转换为无线电信号和将无线电信号转换为声音信号的过程。
调制是将声音信号转换为适合在无线电信道上传输的信号。
常见的调制方式有频率调制（FM）和调幅（AM）。
对讲机通常采用的是频率调制，即将声音信号的振幅不变，而改变信号的频率。
解调则是将接收到的无线电信号转换为声音信号的过程。
四、信号传输对讲机的信号传输是通过无线电信道进行的。
无线电信道是指无线电波在空间中传播的通道。
对讲机通过发送和接收无线电信号来实现通信。
发送方将调制后的无线电信号通过天线发送出去；接收方的天线接收到信号后，通过解调将其转换为声音信号。
在信号传输过程中，可能会遇到信号干扰的问题，如其他无线电设备的干扰、建筑物、山脉等遮挡导致的信号衰减等。
因此，在选择对讲机时，需要考虑到通信距离、信号稳定性等因素。
五、功率和频道对讲机的功率和频道是影响通信质量的重要因素。
功率是指对讲机发送信号的强度，通常以瓦特（W）为单位。
功率越大，通信距离越远。
然而，功率过大可能会导致信号干扰和频道拥堵的问题。
频道是指对讲机的信道，不同频道之间可以实现独立的通信。
对讲机通常具有多个频道，可以根据需要进行切换。
六、安全和隐私对讲机的通信是无线的，因此存在一定的安全和隐私风险。
无线对讲机原理、制作与调试
30.275MHz 调频无线对讲机原理、制作与调试一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917MHzx3=30.275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、主要技术指标：1．频率：30.275MHz2．调制方式：调频3 频偏：5KHz5．通信方式：同频单工6．电源电压：9.6V 10%(镍镉充电电池8节，负极接地。
有些机型是6节)7．消耗电流：静噪守候：10mA以下接收：150mA以下近程发射：远程发射：0.7A以下8．载频输出功率：2w9．接收灵敏度：1.0uV以下(信噪比12dB以上)1 0．静噪灵敏度：0.5uV11．中频频率：455 KHz12．音频不失真功率：大于200 nlw1 3．体积：125 x 55 x 30 mm14．重量：二、工作原理整机由接收和发射两部分组成，两部分除天线和阻抗匹配电路外，其它电路都是相互独立的。
1、接收机由天线接收到的高频无线电信号经L1，L2，c1，c2，c4组成的低通滤波器滤除频带以外的干扰信号，经c6送至D1，D2和L3组成选频电路，这个选频电路谐振频率为30.275MHz，选出对讲机发来的载频信号，而滤除其它干扰电波．经c7送到N1和N2组成的联级高频信号放大电路进行高频放大，这种联级高频信号放大电路具有增益高，工作稳定，无须使用中和电容等优点，N1组成共射电路，N2接成共基电路，共射电路具有增益高的优点，而共基电路具有工作稳定的特点，经N1，N2放大后的高频信号由L4，c9，T1，c12组成双调谐回路再次选频后经c16送入ICl(MC3361)的16脚内部混频级进行混频．N3和CRY1，L5等元件组成本机振荡器，L5和相应的回路电容谐振于10.243MHz的三次谐波上，即10.24333x3=30.730MHz，它比发射频率30.275MHz(10.0917的三倍频，即10.0917M Hzx3=30.275MHz)高出一个中频455kHz(即30.730—30.275=0.455MHz)，本振信号也送到Icl的第1脚，在Icl内部进行混频。
Ic1(Mc3361)是窄带调频接收专用集成电路，其内部包含振荡器，混频器，高增益的限幅中频放大器，鉴频器和有源滤波器，静噪触发电路及音频放大电路。
它的限幅灵敏度为2uV，它是整机的主要增益级，中放增益可达65dB。
在Ic1内部混频得到的455kHz中频信号由Icl的3脚输出，由陶瓷滤波器cRFl选出中频信号，而滤除其它谐波分量，选出的中频信号由Icl的5脚输入，在Icl内部进行高增益的中频放大，最后经鉴频器解调出音频信号，由Icl的9脚输出。
从第9脚输出的信号一路由c30，R1 3和c32组成去加重电路去加重和滤波后经电位器VR l送入Ic2进行音频功放后推动喇叭发声，另一路则由电位器VR2送入Icl内部的有源滤波器选频放大后由Icl的11脚输出，经D3，D4进行倍压检波，控制其内部的静噪触发电路，在13脚输出一个控制电平，控制N4，N5的导通和截止，使IC2的电源受控，达到静噪目的。
我们知道，调频接收机的灵敏度很高，在没有收到信号时，喇叭中将会发出极强的噪声，而一旦收到信号，它的信噪比却很高，噪声的主要频谱是分布在1 0—25kHz范围之间，音频信号的频谱范围则在100—3000Hz之间，我们可以采用一个特殊的滤波器选出这一噪声信号，经检波变成直流分量，再通过一个电子开关电路就可以控制一个电路工作，达到静噪目的，这样在接收机没有收到信号时，喇叭将寂静一片，以消除讨厌的噪声，一旦收到对讲机发来的信号，又能自动打开放大电路进行联络。
同时，设置静噪电路还可以达到省电目的。
N11组成稳压电源，稳压输出取决于Dzl的值，Dzl选用6．2V，稳压输出约为5．6V，N1 1同时又是收发转换的开关三极管，N9则是发射部分的电源开关管，当sw_PTT开关按下时，D 6导通，N11截止，收信机失去电压而停止工作，N9由于是偏故而导通，电源经N9向Ic3供电，发射机前级得到电源而开始工作。
所以这种收发转换电路也称为电子PTT开关，这是其它业余对讲机中所没有的新电路。
它的优点是可以用微动开关来控制大电流，使电路工作更可靠。
发射级的N7，N6虽然也接在公用的电源回路上，但守侯状态时，由于它得不到基极激励而截止，所以对讲机在守侯时，发射部分是不工作的。
2、发射机发射部分由话音放大器，主振级，缓冲放大级，推动级和末级功率放大级组成。
话音信号由N1 3，N14组成的两级音频放大器放大，经c74，c71，c70，L1 3组成高频滤波器滤除高频分量，防止振荡器的高频信号干扰话放级的工作，同时也将话音信号进行预加重，经c70送到变容二极管Dc以实现调频。
主振级由N1 5，cRY2及外围元件组成，其振荡频率主要取决于cRY2的工作频率，在本电路中，cRY2选10.0917MHz(因10.0917x3=30.275MHz)，它的三倍频信号由T5，C64选频回路选频(即发射频率30.275MHz)，并由T5藕合至缓冲放大级。
载频信号经N1 0组成缓冲放大器进行放大，T4和槽路电容c61也谐振在三次倍频上(即发射频率30.275MHz)，以滤除其它谐波分量，N7是推动放大级，为功放级提供足够的推动电流，经c55，c51，L8，选频和匹配藕合至末级功率放大级N6进行功率放大，N7，N6都工作在丙类放大状态，它们的工作点分别取决于R23和R21，由于丙类放大器输出的二次谐波分量很大，必须用Lc选频电路选出基波分量，推动电路中由c55，c51，L8选频，功放电路中由C48，C47，L6组成串联谐振电路选频，最后由L1，L2，C1，C2，C4组成低通滤波器对载频信号进行选频和阻抗匹配，载频电流由天线这个换能元件变成电磁波向空中辐射出去。
电路图中的R7，D3这个支路的作用是，在收发转换瞬间，由于收信部分电容的储能作用，收信机的工作并非立即截止，而Icl的13脚未能从高电平立即变成低电平，Ic2的工作也就未能立即停止工作，这样，在收发转换瞬间，喇叭中就会发出短暂的收发噪声，使人听起来极不舒服，因此，在电源转换至发射电路时，经R7，D3，这个支路加至Icl的12脚，使Icl的1 3脚立即变成低电平，N4，N5截止，Ic2停止工作，以消除转换噪声。
三、制作工艺与元件选用对讲机制作的成败，除了与理论、经验、准确的工作频率和正确的调试方法等人为因素外，还有个关键的元件的质量问题，就是其中某个元件质量欠佳，可能会使您经过几个不眠之夜的奋斗，也未必能成功，根据笔者十多个对讲机的制作心得，接收机的灵敏度与N1，N2关系最密切。
N1、N2除了与它们的高频特性有关外，还有个重要的参数是它们的噪声系数，普通的s9018等廉价高频管噪声系数均较大，难以实现预期的灵敏度。
除了N1、N2高频三极管外，CRFl陶瓷滤波器对整机的灵敏度影响也很大，应选用正品元件，最好是选用五端的陶瓷滤波器，因为它的选频特性比三端滤波器要好。
高频瓷片电容要选用漏电小，热稳定性好的元件。
除了提到的这些元件，其他元件选用普通的元件即可，业余条件下完全可以，据笔者经验，那些非主要元件对收信灵敏度影响十分轻微。
因为ICl是专用的窄带调频接收芯片，性能一般都得到保证。
质量最优的要算MOTOROLA 公司的产品，如图。
其次MA LA YSIA生产的也不错。
值得一提的是笔者拿到了数片Made in C hina的MC3361芯片，通过采用德国的信号发生器(频率在50MHz量程精确到10Hz，。
输出分辨率可达0．01uv)等仪器对比实验，国产的产品灵敏度与MOTOROLA公司的产品基本无差别。
所以ICl的性能参数完全不必多虑。
电阻选用一般碳膜电阻即可，对精度也无特殊要求，1／8w，1／16W均可。
当然，对讲机都希望体积越小越好，业余制作的也不例外，所以元件应尽可能选用超小型的元件。
发射部分的元件也是制作成败的关键部分，其中影响最大的要算推动级和功率级的晶体管，笔者曾试验过几种管子，型号均为2sc2078，只是产地不同。
早先使用的是一般的管子(从外观看，丝印不是很清晰，工艺也较差)，使用9．6V电源，排除其他因素外，功率无论如何也调不到2 w，发射级电流只有区区400mA多一点。
以为是频率没有调在10.0917的三次谐波上，可能为四次或五次谐波，后用示波器和频率器校对无误，推断为功率管的质量欠佳，换上三菱生产的2sc 2078，接通电源，电流猛升至近0．8A，功率计测量为2．6w。
这说明末级的功率管质量好坏直接影响着功率输出，这将明显左右着对讲机的通话距离。
此外，高频功率管是否选用频率越高越好呢?例如有些爱好者乐于采用象2SC1971，2SC197 2等高达175Mt{z的VHF频段的管子，笔者不推荐使用频率过高的功率三极管，第一是因为这样的管子价格相当昂贵。
第二是频率过高，电路反而容易自激，不易于调试。
笔者就遇到这样的问题，在台式机中使用2sc1969，电路工作相当正常，功率也可达到8w左右，都使用了很长时间。
后改为2sc1971，电路却严重自激，花了很大的功夫，采取了很多措施才能以解决，实际输出功率与2SC1969基本无异。
除了晶体管外，石英晶体的频率一定要选用准确，频率偏差将明显影响着通话距离，调试部分我们将会说明。
高频部分的线圈匝数己在电路图中标明，可在高频磁芯或中周磁芯上用φ0.17—0.35mm漆包线绕制，LI，L2线径需大些，因为它们亦是载频功率的传输回路，中频鉴频线圈用现成的455kHz(或465kHz)中周代替即可。
其它元件没有特殊要求，阻容件的选用与接收部分一样。
四．装配与调试对讲机的装配方法与一般无线电整机的装配方法差不多，应当注意的是，元器件的引脚应尽可能的短，以便紧贴印刷板，引至天线座的连线也应尽可能的短，否则输出功率也会明显下降。
如果输出端离天线座距离较远，一般来说大于1Omm就应当采用50同轴电缆连接。
元件的布局，PcB的走线是业余制作的关键，如果乱走一通，调试中会出现许多不可预见的问题，级间的串扰、耦合、自激，而这些问题也许还不能通过其他方法解决，最后不得不重走一遍PcB，重新装配，重新调试，走许多弯路。
高频板的PcB走线原则大致是：每一级均需尽可能放一块(一个区域)，同时工作的电路，大功率的输出级应尽可能远离小信号电路，级与级之间需采用大地线包围结构，巧妙地利用中周等铁质屏蔽罩隔离级间电路，可能的话，小信号(特别是接收部分)还需要安排屏蔽罩，并可靠接地。
有一点非常重要，中频谐振线圈T2必须紧靠Icl 的第8脚，如果走线过长就会出现灵敏度很低，并可能带来其他自激等问题，同样道理，中频滤波器CRF1也必须紧靠IC1。
PCB布局时绝不能忽略这一点。
PcB元件的布局不要单纯追求美观工整，应以其能可靠工作为原则。
当然既能保证电路可靠稳定地工作又可使元件布局美观漂亮，乃高手也!下图是笔者其中一款对讲机的PcB走线图，当然是经过N次修改完善后的作品，有兴趣不妨看一下，仅供参考，相信对初学者还是有所帮助的。
