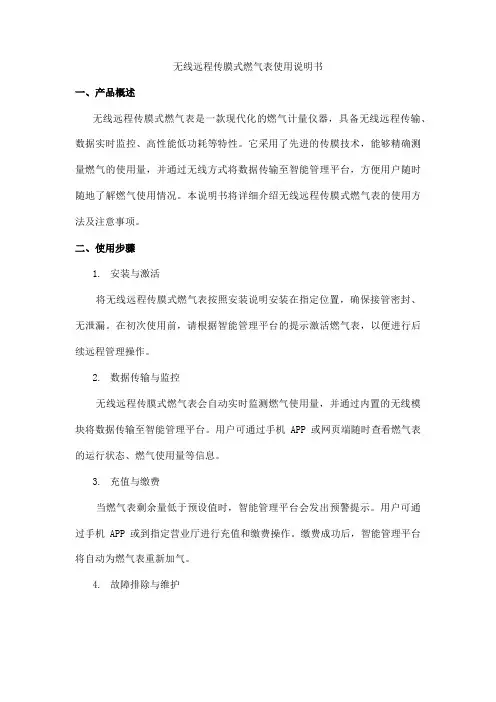

无线远程传膜式燃气表使用说明书
无线远程传膜式燃气表使用说明书一、产品概述无线远程传膜式燃气表是一款现代化的燃气计量仪器，具备无线远程传输、数据实时监控、高性能低功耗等特性。
它采用了先进的传膜技术，能够精确测量燃气的使用量，并通过无线方式将数据传输至智能管理平台，方便用户随时随地了解燃气使用情况。
本说明书将详细介绍无线远程传膜式燃气表的使用方法及注意事项。
二、使用步骤1.安装与激活将无线远程传膜式燃气表按照安装说明安装在指定位置，确保接管密封、无泄漏。
在初次使用前，请根据智能管理平台的提示激活燃气表，以便进行后续远程管理操作。
2.数据传输与监控无线远程传膜式燃气表会自动实时监测燃气使用量，并通过内置的无线模块将数据传输至智能管理平台。
用户可通过手机APP或网页端随时查看燃气表的运行状态、燃气使用量等信息。
3.充值与缴费当燃气表剩余量低于预设值时，智能管理平台会发出预警提示。
用户可通过手机APP或到指定营业厅进行充值和缴费操作。
缴费成功后，智能管理平台将自动为燃气表重新加气。
4.故障排除与维护若燃气表出现异常或故障，用户可先检查表具外观及接管是否正常。
如无法解决问题，请联系专业人员进行检查和维修。
为保证燃气表正常运行，建议定期进行维护保养。
三、注意事项1.安全使用在使用无线远程传膜式燃气表时，请注意安全使用事项，遵守当地燃气安全法规。
为确保安全，请定期检查燃气表及周边环境是否存在安全隐患，如发现异常应及时处理。
2.保护设备在使用过程中，应避免对燃气表进行剧烈震动或撞击，以免造成设备损坏或测量精度下降。
同时，为防止设备老化，建议在适宜的环境下使用燃气表，避免长时间处于高温、高湿等恶劣环境中。
3.遵守安装规范在进行安装时，请务必遵循安装规范，确保接管连接牢固、密封良好。
如有疑问或困难，请联系专业人员进行安装或指导安装工作。
在使用过程中应经常检查连接是否正常以防止泄漏事故的发生。
4.定期校准为保证测量精度和数据准确性，建议定期对无线远程传膜式燃气表进行校准。
JGD一2
JGD一2.5s一1无线运传膜式燃气表汽明书一、产品介绍尊敬的用户，感谢您使用本公司家膜式燃气表,在使用之前请您仔细阅读本使用说明书，以便您轻松的使用我们的产品。
·采用钢壳及独立计量机芯结构，对燃气中的水分、杂质、尘埃等有过滤和沉淀f乍用，适用气质范围广，并能确保燃气表长期运行的准确性和可靠性；机芯模注一体，结构简单，整个机芯仅27种45个零件，减少了零部件数量，降低了累积误差，保证了计量的准确性和可靠性；采用不锈钢立轴，克服了碳钢及铝合金材料的易腐蚀性，经特殊工艺加工，降低了立轴的摩擦系数，最大的延长了产品的使用寿命；采用旋转式分配结构，运行平稳，克服了往复式分配结构的缺陷，增强了计量可靠性；转动平稳并永不泄漏，确保了产品的安全性能，机芯传动机构的转动通过磁力传递到壳体外的计数器，确保计数器计量准确、性能稳定、重复检测一致性好，内控示值误差指标为士1%，可确保在不同地区检测均能合格；外壳表面采用喷塑处理，色泽光亮、外形美观、抗腐蚀性能佳，设计有多种防外力干扰和破坏的结构及装置二、执行标准GB、T6968-2022膜式燃气表JJG577-2022膜式燃气表ISO9001:2022质量管理体系标准三、工作原理当流动的气体经过燃气表时，由于管道摩擦和机构的阻挡，会在燃气表进出口产生压力差，这种压力差主要推动膜式燃气表的膜片在计量室内运动，同时带动配气机构的协调配气，使膜片的运动能够连续往复的进行，膜式燃气表通过曲柄摇杆机构，将这种直线往复运动转变成圆周运动，圆周运动再通过运动传递机构推动计数器转动，将膜片往复运动的次数记录下来，由于膜片每往复一次，就排出一定量气体，计数器最终通过传动链的转换，将计量的气体的体积显示出来，达到计量气体的目的。
四、功能项目描述1、余额不足关阀当剩余金额到达设定最低金额时，自动关阀，重新上电后开阀；当剩余金额为零时，表具自动关阀，需要在后台充值后，远程下达开阀指令，然后用户在表端长按按键2秒左右，表具才能重新开阀使用。
物联网智能膜式燃气表说明书
物联网智能膜式燃气表使用说明书功尊仪表（浙江）有限公司1.产品简介感谢您购买功尊仪表(浙江）有限公司生产的燃气泄漏检测远传控制器产品（下文简称控制器）！为了保证本产品的正常使用，在安装和使用本产品之前，请您务必仔细阅读本产品说明书，并妥善保存，以备将来参考。
物联网智能膜式燃气表由膜式燃气表、控制器、控制阀、采样装置和NB远传模块等部件组成，用于燃气计量和控制。
该产品碱性电池供电，具有定时上报表具运行数据、异常主动上报、远传开关阀控制等优点。
NB-loT蜂窝网络具有低功耗、广覆盖、大连接等优势。
产品设计：结构合理、性能稳定可靠。
2.技术指标规格型号 G1.6 G2.5 G4 G6测量范围 （0.016~2.5）m³/h （0.025~4.0）m³/h （0.04~6.0）m³/h （0.06~10）m³/h 电源 4节LR6型电池（5号碱性电池）额定工作电压 DC6.0V稳态工作电流 ≤ 30μA瞬间最大电流 ≤300mA最大工作压力 30kPa通讯方式 NB-loT上传频率 每天定时上报一次准确度等级 1.5级电池使用寿命 ≥12个月压力总损失 ≤250Pa工作环境温度 -10℃~40℃ 大气压力 86kPa～106kPa 相对湿度 ＜93％产品执行标准防爆标志 Exib II BT3 Gb表13.安装要求（1）燃气表的安装应由专业燃气器具部门按照城镇燃气规范的要求进行；（2）燃气表要安装在远离火源、防雨、防潮、不易碰撞、不受振动并能避免长时间阳光直射的地方；（3）燃气表在接入管道前就排除管道内铁渣、污垢和积水等杂物，并确保管道无泄漏； （4）连接燃气表的两路管路应平行、竖直。
两管路中心应符合燃气表中心距。
连接螺纹应与燃气表螺纹相同。
不允许燃气表强行接入不合格管路，以免造成燃气泄漏。
（5）燃气表安装前应分清进、出气方向，选择相应的表具。
安装时必须按照燃气表壳体上的箭头方向连接进气口和出气口，并且保证竖直安装；（6）燃气表安装完毕后必须检查连接处的密封性，检测压力就小于30kPa，合格后方可投入使用；（7）燃气表前必须安装一个能关闭气路的阀门；（8）燃气表壳上严禁搁置任何物品，注意防湿、防潮，严禁水滴渗入燃气表内，影响正常使用。
膜式燃气表的无线远程抄表系统设计
膜式燃气表的无线远程抄表系统设计由于膜式燃气表具有成本低、可靠性高等特点，被广泛用于民用燃气的计量。
但抄表难的问题一直没有得到很好的解决，现有的抄表方式一般包括传统的人工抄表和预付费两种，普遍存在人力资源浪费、预付费可靠性低等问题。
为此，本文提出了一种燃气表的无线远程抄表系统。
随着计算机技术和通信技术的迅速发展，对众多的计量数据进行自动采集、传输和处理已经成为可能。
因此，本文提出了一种燃气表无线远程抄表系统，即通过对膜式燃气表进行数字化，通过GPRS无线网络将燃气表数据传输至燃气公司管理中心。
这不仅解决了人力资源、设备成本、实时性、准确性和可靠性等问题，而且能更加科学地掌握天然气生产与消费状况。
本文的具体工作主要体现在：①对机械式膜式燃气表进行智能化改造：在深入研究了机械式模式燃气表的基本组成和工作原理的基础上，将机械式计数进行数字化改造，为实现燃气表计量数据智能化数据传输做好准备；②提出了燃气表无线远程抄表系统构架：在对现有自动抄表系统的特点以及实际应用需求进行全面分析基础上，总结了各种的抄表方式的不足，结合无线远程抄表系统的基本功能和要求，利用GPRS网络系统的工作原理及技术特点，构建了无线远程抄表系统模型；③根据模型需要和成本控制，采用STC公司的STC12C5A60S2芯片作为微处理器主控芯片，设计了终端数据采集数字化电路及其它外围电路，比如报警、漏气检测等；采用SIMCOM公司SIM900A GPRS通信模块，设计了终端采集数据的数字化传输电路，实现了管理中心与燃气表之间的实时通信和网络智能控制。
④设计开发了管理中心前台管理软件，并对系统进行了测试分析。
理论分析和实验测试结果表明：本课题研发设计的燃气表无线远程抄表系统能准确计量和可靠无线远传终端燃气表数据，并实现对燃气表进行无线远程控制，达到了项目的预期目的。
膜式燃气表的工作原理及结构原理
模式燃气表的工作原理1.膜式燃气表的工作原理：燃气表是利用气体在表体内流动过程中的压力差作为动力，由阀座、阀盖的相对位置来控制气体流向的分配。
燃气表的膜盒由左右相同的两个气体测量室组成，每个气体测量室由一张柔软的膜片将其分为两个相同的小计量室。
当分配的气体依次进入四个小计量室，推动膜片自由的摆动，膜片组件的运动通过摇杆带动连杆机构(双曲柄摇杆机构)并使阀盖做旋转运动从而控制各计量室依次充气和排气，使燃气表连续循环运动，同时连杆机构的偏心转动齿轮通过齿轮的传动驱动机械式单向计数器计数，最终通过计数器显示燃气表的排气量。
2.预付费膜式燃气表的工作原理：燃气表采用逻辑加密卡(简称IC卡)作为信息载体，当系统在电压监测电路的监测下正常工作时，控制模块从IC卡中读入数据，并进行数据交换，将燃气表的相关气量信息和工作状态等信息写入IC 卡，并通过IC卡反馈到售气管理系统中。
当用气时，控制模块接收来自采集模块的信号，对表内的气量信息作相应的计量处理，当表内剩余气量降至0时，控制模块发出关闭阀门的指令以切断气路，阻止用气，直到用户重新向燃气表输入所购的气量时，才可恢复用气，从而实现预付费管理。
当控制模块接收到磁场干扰等信号时，则会发出关阀指令以关断气路，并将燃气表相应的状态信息送到LCD显示，当用户插入IC卡时，控制模块会将这些状态信息写入IC卡，当再次购气时，售气管理系统会读取IC卡中的这些状态信息并存蓄到数据库，实现信息的反馈。
膜式燃气表结构原理与设计制造一、前言煤气是一种可应用的气体燃料(也称为燃气)。
它可分为天然煤气和人工煤气两大类，天然煤气是指地下蕴藏的天然气、矿层气、沼气等，人工煤气主要包括焦炉煤气、发生炉煤气、水煤气、液化气、油制气以及人工合成的可燃烧的其它气体等。
现在人们主要更多使用的还是天然气、焦炉煤气和人工合成燃气。
煤气的计量是是随着煤气的应用而不断发展起来的。
二、流量计的分类流量计------所有的测量流体流量的仪表统称为流量计或流量表。
物联网膜式燃气表使用说明书
使用前请仔细阅读本说明书！物联网膜式燃气表TY-IoT-G1.6/2.5/4产品使用说明书目录●产品简介 (2)●执行标准 (2)●技术参数 (2)●主要功能 (3)●注意事项 (5)●故障与排除 (5)➢无显示 (5)➢购气量不能输入表中 (5)➢不能用气 (5)一、产品简介物联网膜式燃气表：以膜式燃气表为计量基表，加装流量信号采集模块、GPRS /NB-IoT等无线数据传输模块、IC卡模块、阀门控制模块及电源管理模块等所组成的新型智能燃气表。
该表除具有煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线数据传输、阀门遥控等功能。
二、执行标准1、GB/T 6968-2011 《膜式燃气表》2、JJG 577-2012 《膜式燃气表检定规程》三、技术参数规格型号G1.6 G2.5 G4公称流量q n （m3/h） 1.6 2.5 4.0最大流量q max （m3/h） 2.5 4.0 6.0最小流量q min （m3/h）0.016 0.025 0.04基本误差0.1q max≤q≤q max±1.5％q min≤q＜0.1q max±3％最大工作压力p max10.0 kPa压力损失≤250 Pa计数器最大读数99999.999 m3计数器最小读数0.2 dm3机电信号转换误差＜0.1m3工作温度范围－10℃～＋40℃供电方式4节五号碱性电池（福建南孚AA/LR6碱性电池）+1节锂电池工作电压DC 4.8V～6.5V电路静态电流＜30 uA四、主要功能（一）、数据采集可自动采集机电传感器上的脉冲信号，采用双干簧管/霍尔的采样方式。
（二）、历史数据保存可保存最近60天日用量记录、最近10年月用量记录。
数据可以长期保存，不受外界干扰、低电压、掉电、更换电池等影响。
（三）、数据上传可按照每分、每时、每天、每周、每月方式主动上报表具相关实时数据。
（四）、低电压主动上报电池电压变低时主动上报。
无线远传膜式燃气表技术手册
目录一、智能燃气表安装说明 (2)1.智能燃气表安装尺寸示意图 (2)2.智能燃气表安装注意事项 (2)3.智能燃气表安装术语 (3)4.智能燃气表使用注意事项 (3)5.远程通信测试 (3)二、智能燃气表常见故障及处理方法 (4)1.智能燃气表提示问题处理 (4)1.1液晶显示图 (4)1.2错误提示原因及解决措施 (4)2.智能燃气表使用常见问题 (5)1一、智能燃气表安装说明1.智能燃气表安装尺寸示意图产品规格H(mm) W(mm) D(mm) E(mm) A(mm)G1.6G2.5223.5 200.6 170.6 65.35 130G42.智能燃气表安装注意事项●燃气气质应符合《GB 50028-2006 城镇燃气设计规范》的要求，由具有资质的专业部门按照《GB3836.15-2010 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的要求进行安装调试。
●燃气表不得安装在卧室、浴室及易燃易爆区域，应安装在通风干燥的地方，远离明火至少1.5米，避免阳光直射。
如图所示：●燃气表应直立安装并按壳体上标明的气体入口方向正确联接，施加给表接头的力矩应不能超过80N·m，安装前，应先排除管道内的铁渣、灰尘和水等杂物。
●在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应强度大于20mT的磁场。
●燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀）。
燃气表安装好后，应检查联接处的密封性，严禁用明火检漏。
进入燃气表内的气体压力不得超过其规定的最大压力值。
●智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过10kPa。
严禁使用明火。
3.智能燃气表安装术语使用压力：实际使用时管道的压力（建议在 0.5~10kpa 范围内）。
最大工作压力：是燃气表密封性的安全限值，通常最高值为 50kpa，一般不建议在这个压力下长期使用。
管道压力：是指燃气在管道中的输送压力，一般在 2.6 公斤力左右（ 1 公斤力=100kPa），属于高压燃气范畴，不能直接入户，必须调压后才能使用。
预付费阶梯计费无线远传膜式燃气表设计
预付费阶梯计费无线远传膜式燃气表设计作者：张红涛，杨晓花来源：《科技创新与生产力》 2016年第10期张红涛1，杨晓花2（1.重庆前卫克罗姆表业有限责任公司，重庆401121；2.重庆横河川仪有限公司，重庆401121）摘要：文章介绍了无线远传抄表系统的组成及特点，阐述了预付费阶梯计费无线远传膜式燃气表的设计原理及主要功能，该新型智能燃气表通过GPRS移动/互联网将燃气表读数传送到管理中心，可以实现远距离抄读无线燃气表数据，适用范围更为广泛。
关键词：预付费；阶梯计费；无线远传；膜式燃气表中图分类号：TU996文献标志码：ADOI：10.3969/j.issn.1674-9146.2016.10.089收稿日期：２０16－08－12；修回日期：２０16－09－14作者简介：张红涛（1987-），男，陕西商洛人，助理工程师，主要从事无线远传表、IC卡表等智能膜式燃气表开发设计研究，E-mail：363570443@。
预付费阶梯计费无线远传膜式燃气表以膜式燃气表为计量基表，加装流量信号采集模块、无线射频传输模块、液晶显示模块、阀门控制模块及电源管理模块等所组成的新型智能燃气表。
该表除具有煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线数据传输、阀门遥控等功能[1]。
笔者主要介绍预付费阶梯计费无线远传膜式燃气表的设计原理及主要功能。
1无线远传抄表系统自建定点中继器把燃气表读数传送给集中器，利用集中器通过GPRS移动/互联网传送燃气表读数回管理中心（实现办公室抄表、查询、监控）。
此种方式可以实现远距离抄读无线燃气表数据，即只要有手机信号的地方就可以实现无线抄表。
GPRS服务覆盖范围广，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。
图1为无线远传抄表系统示意图。
1.1无线远传抄表系统组成该系统主要由集中器、手持抄表器、平板电脑或手机、无线远传IC卡燃气表（以下简称“燃气表”）等组成。
无线远传膜式燃气表安全操作及保养规程
无线远传膜式燃气表安全操作及保养规程1. 引言无线远传膜式燃气表是一种用于测量家庭或商业燃气消耗量的设备。
为了确保使用安全并延长设备寿命，用户需要了解并遵守一些操作和保养规程。
本文档旨在提供关于操作和保养无线远传膜式燃气表的指导。
2. 安全操作2.1 设备安装•安装前检查设备是否完好，并确保没有明显损坏。
•安装前确认所选择的位置无易燃物质，远离火源和电器设备。
•安装时需遵循相关安装规程并确保设备稳固牢靠。
•室内设备需保持通风良好，确保燃气燃烧完全。
2.2 使用注意事项•禁止设备非法改装和拆卸。
•使用前请确认燃气表上标识的最高工作压力，不得超过规定范围。
•严禁在设备上放置易燃或腐蚀性物质。
•不得随意更换或擅自调整燃气表的内部零件。
2.3 遇到问题时的应急处理•当设备发生漏气时应立即关闭燃气源。
•发现设备异常情况时，应立即通知专业技术人员进行修理。
•禁止用水冲洗设备，以免损坏设备或发生触电事故。
3. 保养规程3.1 定期清洁•每月定期清洁燃气表表面，以防止灰尘和污垢淤积。
•清洁时，使用干净柔软的布或吹风机擦拭或吹除灰尘，切勿用水直接冲洗燃气表。
3.2 检查阀门和连接部位•定期检查阀门和连接部位是否松动或存在泄漏。
•如发现阀门或连接部位存在问题，应立即通知专业技术人员进行维修。
3.3 定期校准•每年定期校准燃气表，以确保测量精确度。
•校准时请联系专业技术人员，不得擅自操作。
3.4 不使用时的注意事项•长时间不使用燃气表时，应关闭燃气源。
•若设备长时间未使用，再次使用前请通知专业技术人员进行检查。
4. 总结本文档介绍了无线远传膜式燃气表的安全操作和保养规程。
为了确保设备的使用安全和可靠性，用户需要遵守安装要求，正确使用设备，并定期进行保养。
在遇到问题时，请务必及时通知专业技术人员进行维修和校准，切勿擅自操作。
通过正确的操作和保养，无线远传膜式燃气表将能够稳定并准确地记录燃气的消耗量，从而为用户提供更好的服务。
无线远传燃气表 无线抄表
ZG1.6S-2、ZG2.5S-2、ZG4S-2 型无线远传燃气表使用说明书ZTY0.464.228浙江正泰仪器仪表有限责任公司二○一二年十月1 概述1.1 用途和适用范围ZG1.6S-2、ZG2.5S-2、ZG4S-2 无线远传燃气表（以下简称燃气表）是一种智能流量计量仪表，适用于压力范围为(0.5～20)kPa 的天然气、液化气等可燃气质的流量累积计量，通过短距无线通信方式，实现数据远传。
具有自动计费、防窃用、状态监测、阀门控制、预付费等功能。
系统部署方便，无需另外走线，在小区楼下即可对整栋楼进行抄表。
燃气表符合GB3836.1-2010 《爆炸性环境 第1部分：设备通用要求》、GB3836.4-2010 《爆炸性环境 第4部分：由本质安全型“i ”保护的设备》标准，防爆标志为：EXib ⅡBT3 Gb ，经国家防爆检测中心检验合格，并取得防爆合格证；它含有II A-II B 的1区、2区，T1-T3爆炸性气体混合物场所。
1.2 产品特点燃气表使用智能化计量控制装置，具有抗磁场干扰、保密性强、可靠性高等优点。
采用8位液晶显示读数，主要信息以中文显示，界面直观。
表具可通过多级路由进行无线组网，适合在复杂建筑环境下使用，可将表内的各项信息自动传输至企业管理系统，从而实现在监控中心对表具进行实时监控和管理。
实现管道燃气收费自动化。
本产品功能完善、安装方便、安全性好、运行稳定、功耗低，适用于民用小区远程集中抄表。
1.3 型号与含义ZG □ S — 3设计序号钢壳智能式产品规格(公称流量) 燃气表1.4 产品规格1.6m3/h；2.5m3/h；4.0m3/h1.5 正常使用环境温度范围：-10℃～+40℃1.6 相对湿度：<93%1.7 执行标准: JG/T 162－2009 住宅远传抄表系统Q/ZTY 030－2009 IC卡预付费燃气表CJ/T 188-2004 户用计量仪表数据传输技术条件1.8 准确度等级：B级1.9 防爆标志： EXibIIBT3 Gb2 主要结构及工作原理2.1 结构ZG1.6S-2、ZG2.5S-2、ZG4S-2 无线远传燃气表，是在基表基础上加装电子控制器组成的，电子控制器主要由信号采集模块、微功耗MCU控制模块、阀门控制模块、IC卡接口模块、无线远传模块等部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线遥读膜式燃气表
使用说明书
成都市三宇仪表科技发展有限公司二零零九年十二月
一、产品简介
CLG1.6/2.5/4.0 型无线遥读膜式燃气表是以膜式燃气表为计量基表，加装电子控制器（ECU）所组成的一种以短距离无线方式传输数字信号，具有计量数据遥读功能的燃气计量装置，分带控制阀和不带控制阀类。
该表除具有普通膜式燃气表的用于煤气、天然气、液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线传输、气路通断等功能，可安装在户内而从户外遥读计量数据，遥控阀门开闭（带控制阀类）；也可组成多种形式的远传抄表系统。
CLG1.6/2.5/4.0 型无线遥读膜式燃气表的结构和工作原理：
在膜式燃气表的计数器 0.001m3 字轮“0”处嵌入一颗永磁铁，两只干簧继电器呈 180o安装在字轮附近，字轮每旋转一周，产生 2 个脉冲，为一组完整的脉冲信号，代表 0.01m3 体积流量，由此实现机－电信号实时转换。
电子数据贮存在 ECU 的存储器（EEROM）中，由手持抄表器或其他数据采集装置在需要时读取。
CLG1.6/2.5/4.0 型无线遥读膜式燃气表具有以下特点：
●机电一体化结构，外观简洁流畅；
●高外壳防护等级，适应环境能力强；
●无线电唤醒（WOR），待机功耗低；
●集成电子控制器（ECU），方便现场修理；
●内置锂电池供电，性能稳定可靠；
●双通道脉冲采样，机电信号转换准确。
二、主要技术参数安装
三、安装
1.燃气表应安装在能防水、防潮、防烟雾、防腐蚀性气体浸袭，避免阳光直射，远离
明火、不受振动之处；
2.安装前应检查燃气管道，排除管道内的尘土、铁渣、石子、积水等杂物；
3.燃气表必须直立安装，并按气流方向标记指示的方向正确连接进出气管道；
4.燃气表进气端必须安装一个能关闭气路的阀门(表前阀)。
5.燃气管道与燃气表连接处不得漏气；
6.安装时施加在管接头的扭力矩不得超过80 N·m；
7.燃气表应采用高位安装(表底距地面不得小于1.4m)，以满足查表、检修、更换和
安全使用的要求；
8.燃气表与燃气灶具的水平净距不得小于300mm，表后与墙面净距不得小于10mm；
9.表底距灶面、橱柜或表箱等垂直净距不得小于200mm
四、使用和维护
1、燃气表使用时燃气管道内气体压力不得高于最大工作压力；
2、计量数据可以通过人工读取计数器显示的机械指示值，也可通过手持抄表器或其
他装置读取经机电转换后的电子数据值。
当机械数据和电子数据不一致时应以机械数据为准；
3、必须通过正确的气表编号才能用抄表器或其他装置抄读电子数据；
4、燃气表具有内部时钟，可记录历史数据（前12个月结算日的累积流量）和事件（电
池欠压、控制阀异常、外磁场攻击）发生的时间；
5、燃气表只要满足正常安装条件，在正常工作中不需要特别的维护，其使用期限请
遵守当地计量管理当局的规定；
6、燃气表用于贸易结算的，必须经由当地法定计量检定机构首次检定合格后方可投
入正常使用。
五、液晶显示功能
采用低功耗段码式液晶显示屏，中文信息提示。
☐插“查询”卡可显示表中当前剩余气量、总购气量、总用气量。
☐当外置电池电压不足时，显示“换电池”；
☐有读卡错误时，显示“读卡异常”，且根据不同情况，显示相应代码： 显示“E--0”表示：IC卡密码错误；
显示“E--1”表示：卡中数据已读入；
显示“E--2”表示：非法卡（或卡插反）；
显示“E--3”表示：输入气量超出限额；
显示“E--4”表示：气表编号或公司代码不符。
☐检测到违规操作或燃气表故障时，显示“异常”，且根据不同情况，在插“查询”卡时显示相应代码：
显示“异常”+“E--5”表示：气表收到了强制关阀指令；
显示“异常”+“E--6”表示：有强磁干扰或干簧管出现故障；
显示“异常”+“E--7”表示：RF模块故障；
显示“异常”+“E--8”表示：控制阀故障；
六、注意事项
1.严禁明火检漏；
2.不要损坏燃气表上的铅封及防拆卡封等封印标记；
3.不要挪动或碰撞燃气表，否则会发生燃气泄漏，引起燃烧、爆炸、中毒等灾害；
4.不要使用有腐蚀性的清洁液清洁气表外壳和渗入燃气表中；
5.不要用金属物覆盖、遮挡燃气表；
6.不要用永磁铁靠近燃气表；
7.燃气表不能正常使用，并且按《故障与排除》也不能排除时，请通知燃气管理部
门检查。
切不可自行打开燃气表，否则会发生安全事故，失去产品质量保证资格，甚至被认定有违章行为；
8.燃气表发生异响时，请通知燃气管理部门检查；
9.如有任何不明之处，敬请拨打本公司客户服务或技术支持热线咨询(见封底)。
七、故障与排除
1、不能用气
2、机电不同步
手持抄表器或其他数据采集装置读取的电子数据值与机械指示值不一致时，被称为机电不同步。
由于外界电磁干扰引起的机电不同步应以机械读数为准同步电子读数；由于燃气表故障引起的机电不同步应通知燃气管理部门检查修理。
3、无法遥读
首先应调整手持抄表器或其他数据采集装置的位置，尽可能靠近燃气表。
若仍然无法遥读数据，则通知燃气管理部门检查修理。
八、运输与贮存
1、燃气表按规定装入运输箱后应使用无强烈震动的交通工具运输，途中不得受雨、
霜、雾直接影响，必须按标志向上放置并不受挤压、撞击等损伤。
2、燃气表应存贮在环境干燥、通风好且空气中不含有腐蚀性介质的室内场所，并满
足以下要求：环境温度-5～40℃，相对湿度不高于70%，层叠高度不超过五层。
3、燃气表贮存时间最长不得超过6个月，超过6个月后应重新进行电气性能检验。
九、质量承诺：出厂后非人为因素造成的不合格品一年内包修，三年保修。
