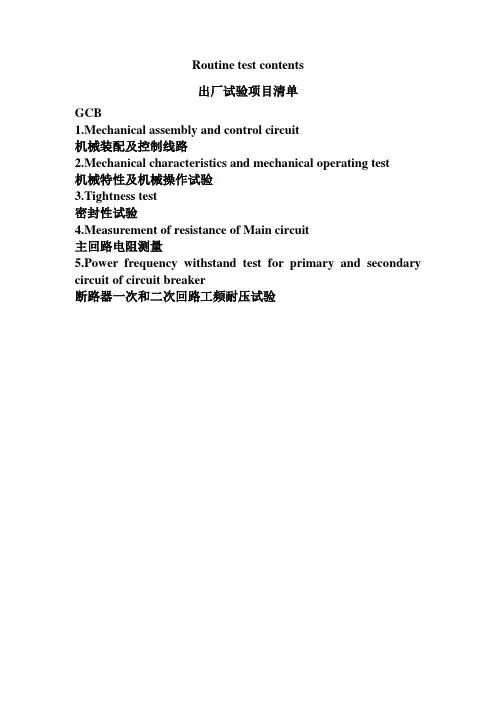

GCB和GIS出厂试验项目清单

GCB和GIS出厂试验项目清单

Routine test contents出厂试验项目清单GCB1.Mechanical assembly and control circuit机械装配及控制线路2.Mechanical characteristics and mechanical operating test机械特性及机械操作试验3.Tightness test密封性试验4.Measurement of resistance of Main circuit主回路电阻测量5.Power frequency withstand test for primary and secondary circuit of circuit breaker断路器一次和二次回路工频耐压试验126KV GCB产品有关实验项目和使用仪器1.机械装配及控制回路a.机械装配检查b.控制回路试验2.机械操作试验和开关行程—时间特性测量(断路器)1.机械操作试验2.开关行程测量3.时间特性测量a.合闸操作b.分闸操作c.重合闸操作3.密封性试验和气体状态检查4.主回路绝缘试验5.断路器一次和二次回路工频耐压试验a.二次耐压试验b.一次耐压试验Routine test contents出厂试验项目清单GIS1.Main circuit insulation test report主回路绝缘试验报告2.Auxiliary and control circuit insulation test report辅助和控制回路绝缘试验报告3.Measurement of resistance of Main circuit report主回路电阻测量报告4.Tightness test and SF6 measurement report密封性试验及气体状态测量报告5.Design and visual inspection report设计和外观检查报告6.Mechanical operation test and stroke-time characteristics measurement for switch device(circuit breaker)机械操作试验和开关行程-时间特性测量(断路器)7.Mechanical operation test and stroke-time characteristics measurement for switch device(Isolating-ear thing switch and fast ear thing switch)机械操作试验和开关行程-时间特性测量(隔离-接地开关及快速接地开关)8.Shell pressure test外壳压力试验9.Clapboard pressure test隔板压力试验10.CT testCT试验11.PT testPT试验12.Arrester test避雷器试验126KV GIS产品有关实验项目和使用仪器1.主回路绝缘试验2.辅助和控制回路绝缘试验3.主回路电阻测量4.密封性试验和气体状态检查5.设计和外观检查符合设计图纸要求(见技术要求)6.机械操作试验和开关行程—时间特性测量(断路器)1.机械操作试验2.开关行程测量3.时间特性测量a.合闸操作b.分闸操作c.重合闸操作8. 机械操作试验和开关行程—时间特性测量(隔离-接地开关及快速接地开关)1.机械操作试验(隔离-接地开关及快速接地开关)2.开关行程测量3.时间特性测量a.隔离开关b.接地开关c.快速接地开关8. 控制机构中辅助回路、设备和联锁的试验2.电气联锁试验8. 外壳的压力试验9. 隔板的压力试验10.CT试验附:配套厂家试验报告11. PT试验附:配套厂家试验报告12.避雷器试验附:配套厂家试验报告二.现场交接试验项目(见GB7674-2008)1. 主回的路绝缘试验2. 辅助回路的绝缘试验3. 主回路电阻的测量4. 气体密封性试验5. 检查和验证6.气体质量验证。

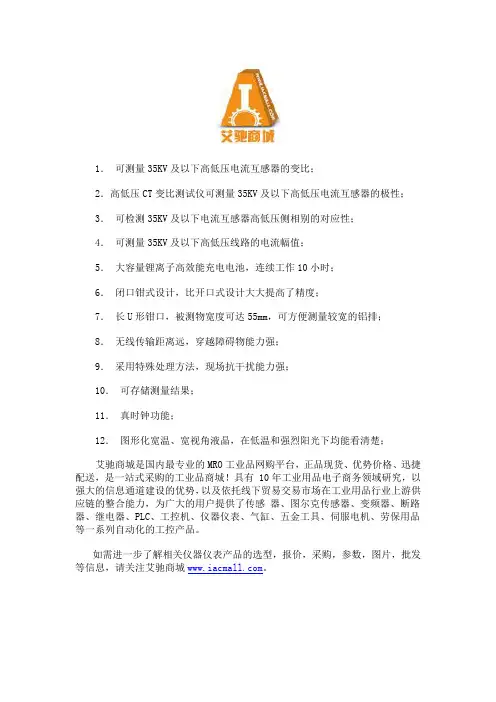

高低压CT变比测试仪的功能特点

高低压CT变比测试仪的功能特点

1.可测量35KV及以下高低压电流互感器的变比;
2.高低压CT变比测试仪可测量35KV及以下高低压电流互感器的极性;
3.可检测35KV及以下电流互感器高低压侧相别的对应性;
4.可测量35KV及以下高低压线路的电流幅值;
5.大容量锂离子高效能充电电池,连续工作10小时;
6.闭口钳式设计,比开口式设计大大提高了精度;
7.长U形钳口,被测物宽度可达55mm,可方便测量较宽的铝排;
8.无线传输距离远,穿越障碍物能力强;
9.采用特殊处理方法,现场抗干扰能力强;
10.可存储测量结果;
11.真时钟功能;
12.图形化宽温、宽视角液晶,在低温和强烈阳光下均能看清楚;
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。

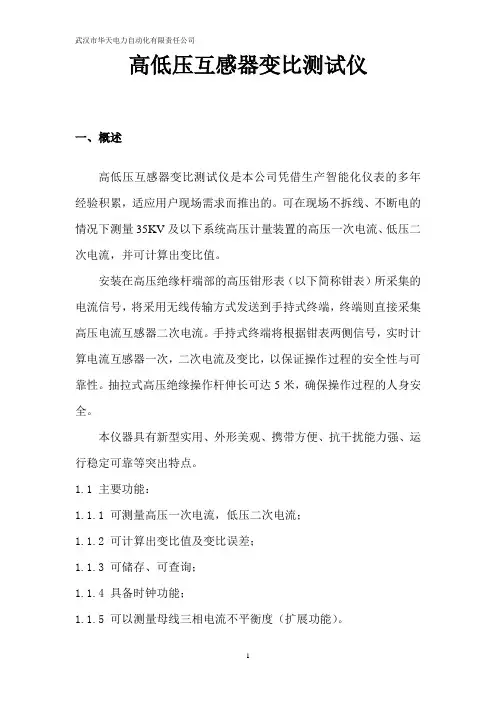

高低压互感器变比测试仪

高低压互感器变比测试仪

高低压互感器变比测试仪一、概述高低压互感器变比测试仪是本公司凭借生产智能化仪表的多年经验积累,适应用户现场需求而推出的。

可在现场不拆线、不断电的情况下测量35KV及以下系统高压计量装置的高压一次电流、低压二次电流,并可计算出变比值。

安装在高压绝缘杆端部的高压钳形表(以下简称钳表)所采集的电流信号,将采用无线传输方式发送到手持式终端,终端则直接采集高压电流互感器二次电流。

手持式终端将根据钳表两侧信号,实时计算电流互感器一次,二次电流及变比,以保证操作过程的安全性与可靠性。

抽拉式高压绝缘操作杆伸长可达5米,确保操作过程的人身安全。

本仪器具有新型实用、外形美观、携带方便、抗干扰能力强、运行稳定可靠等突出特点。

1.1 主要功能:1.1.1 可测量高压一次电流,低压二次电流;1.1.2 可计算出变比值及变比误差;1.1.3 可储存、可查询;1.1.4 具备时钟功能;1.1.5 可以测量母线三相电流不平衡度(扩展功能)。

1.2 性能特点1.2.1 大屏幕液晶汉显,体积小、重量轻;1.2.2 采用先进的电子技术和高速数字处理器;1.2.3 手持式终端与钳表均采用高性能锂电池供电,一次充电可持续工作8小时;1.2.4 高压钳表的电流信号采用无线传输,绝对确保操作的安全性。

二、主要技术指标2.1 钳表信息无障碍传输距离:100米;2.2 高压电流:钳型表输入0~200A;2.3 低压电流:钳型互感器输入0~5A ;2.4 测量精度2.4.1 高压电流1.0%;2.4.2 低压电流 0.5%;2.4.3 变比1.0%;2.5 变比测量范围:1~300;2.5 工作温度:-10℃~50℃;2.6 功耗:高压钳表约0.5w,主机约1w;2.7 预热时间:0.5分钟;2.8 耐压:70000V/1分钟。

三、面板及接线端口3.1 按键本测试仪共有十二个按键,如图1●[选择/存储]键:在主菜单和参数输入时用于选择输入行,反复按此键可在各行之间循环;在变比测量时,按此键可存储变比值;●[0--9]键:在参数输入时用于数字输入;在主画面下按[1--6]键可进入相应功能画面;●[确认]键:用于参数输入的确认;由子画面向主画面的返回。

SBZC变比组别测试仪使用说明

SBZC变比组别测试仪使用说明

SBZC变比组别测试仪使用说明一、概述国标GB1094—79规定:“电力变压器的变压比,除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法,大多采用QJ35电桥,其变比测量倍率低,操作繁琐,精度难以保证。

已经不能适应现代测量快节奏,高效率的要求。

为此,我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置SBZC 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点,可直接测量单相、三相变压器和互感器有组别变比值、误差等。

同时可自动打印,是电力部门理想的选择设备。

二、定义K=V1/V2K:变比; V1:高压侧电压; V2:低压侧电压。

三、技术指标1、变比设计测试范围:1 ~ 10002、准确度:0.05%(变比K=1000—2000时,精度为0.1%)(变比K=2000—5000时,精度为0.2%)3、误差分辨率:0.01%4、工频耐压:2.5KV/2分钟(高压侧—低压侧—地)5、外形尺寸:420×280×100(mm)6、重量:约8Kg四、技术性能1、可测量0—11各种组别(含Z接线)变压器,由内部软件控制测量,外部操作简单。

2、具有分接测试功能,应用方便。

3、高低压隔离,可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整,避免仪器损坏。

6、能自动记录数据,断电数据不丢失。

五、使用条件1、电源:220V 50Hz2、温度:-10℃~40℃ 湿度:<80%六、操作步骤1、接线:将仪器端子(A、B、C、a、b、c)与变压器端子(A、B、C、a、b、c)对应接好,注意高低压千万不要接反,否则可能损坏仪器。

2、打开电源开关,显示屏首先显示“欢迎使用宝测产品”,接着显示自检1;自检2;自检3;通过,表示仪器正在自检,最后分别显示上次试验的变比,分接百分比、组别、信息显示栏(误差显示栏)显示“自检通过”,表明仪器正常,可进行下一步操作。

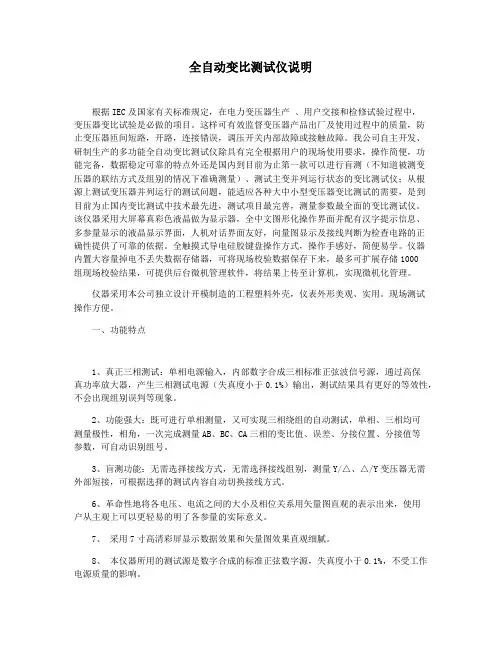

全自动变比测试仪说明

全自动变比测试仪说明

全自动变比测试仪说明根据IEC及国家有关标准规定,在电力变压器生产、用户交接和检修试验过程中,变压器变比试验是必做的项目。

这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。

我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测(不知道被测变压器的联结方式及组别的情况下准确测量)、测试主变并列运行状态的变比测试仪;从根源上测试变压器并列运行的测试问题,能适应各种大中小型变压器变比测试的需要,是到目前为止国内变比测试中技术最先进,测试项目最完善,测量参数最全面的变比测试仪。

该仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。

仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可扩展存储1000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。

仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。

现场测试操作方便。

一、功能特点1、真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%)输出,测试结果具有更好的等效性,不会出现组别误判等现象。

2、功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可自动识别组号。

3、盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。

6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来,使用户从主观上可以更轻易的明了各参量的实际意义。

变压器变比测试仪的基本介绍

变压器变比测试仪的基本介绍

针对Z型(曲折型)接线变压器的结构及原理,采样普通的变比组别测试仪和特殊的测试方法进行变压比及接线组别测量,达到了满意的效果,保证了试验数据的真实准确。

多功能变比测试仪,是最新推出的专业化产品,可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

Z型变比测试仪采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

本变压器变比测试仪输入单相电源,内部采用功率模块产生三相电源输出到变压器的高压侧,可进行三相变压器或其它特种变压器变比、误差及组别或相位角的测试,另外本Z型绕组变压器还能提供一组相差90°的二相电源输出,可进行逆斯科特变压器的变比及相位差测试。

鼠标操作:左右旋转移动光标;按压的同时左右旋转鼠标,修改光标处的内容;菜单位置按压鼠标,执行操作。

开机后,变压器变比测试仪显示的界面如图7所示。

图中,右上角显示的是日期和时间;右下角显示的是系统菜单;左上显示的是设置好的参数(开机时调入的是默认参数)。

(一)变压器变比测试仪“测试设置”菜单绕组编号不能设置,由Z型变比测试仪自动按顺序累加产生。

一个编号代表一个绕组,一个编号可以有很多组测试数据(不同的分接位置)。

对应分接:输入铭牌标准高压和低压时对应的分接号。

电压变比:输入铭牌标准高压和低压(无升压和降压时的电压)。

每档比例:输入分接开关升压和降压的每档百分比,有1.25%、2.5%、3.0%、5.0%、7.5%、10.0%等可供选择。

绕组类型:有三相(普通和整流等变压器)、单相、斯科特(或平衡变压器)、逆斯科特等四种可供选择。

绕组型式:高压侧有Y、D、Z、I等可供选择;低压侧有y、d、z、i等可供选择。

这些符号不影响测试,只方便显示和打印。

注意:1)绕组类型决定仪器输出的电压是单相、两相或三相,不能输入错误;2)对应分接和每档比例要保证输入正确,不然仪器不能正确判断分接位置,以及正确计算各分接位置的标准变比;3)电压变比要输入正确,不然会影响误差的计算;4)每档分接输入为0时,仪器不自动判断分接位置,永远以输入的高、低压比值作为标准变比。

CT变比测试仪

CT变比测试仪

ND9500B CT变比测试仪武汉诺顿电气有限公司产品简介:ND9500B CT变比测试仪突破传统结构,专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比,相别、极性判断而精心设计制造的。

产品由一次电流钳(高压检测仪)、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,一次电流钳采用无线传送测试数据,传输距离100米。

主电流钳采用高性能坡莫合金制作,磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据。

高压检测仪连接5节绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量,高压电流钳具有独特的自动插拔结构,通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。

绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点,绝缘等级110kV。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

产品特征:☆、采产品由一次电流钳(高压检测仪)、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,一次电流钳采用无线传送测试数据,传输距离100米☆、电流钳采用高性能坡莫合金制作,磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性☆、主机LCD显示一目了然,同时具有超大存储空间,能存储3000组数据☆、监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能☆、ND9500B CT变比测试仪,同时具有:高低压钳形电流表、高空电流测试仪等产品的功能产品参数:技术规格技术参数当电池电压低于4.8V时,“”显示,提醒更换电池一次电流钳传输距。

高压CT变比测试仪的参数介绍

高压CT变比测试仪的参数介绍

高压CT变比测试仪的参数介绍仪器概述高压CT变比测试仪是一种用于测试变压器变比的仪器。

它可以测量变压器的主副变比,同时还可以测量耐电压、绝缘电阻等参数。

它广泛用于电力、石油、化工等行业中,是一个非常重要的测试设备。

仪器参数测量范围高压CT变比测试仪的测量范围通常在数千VA到数百万VA之间,具体的范围取决于仪器的型号和生产商。

在选择仪器时,需要根据测试需求来确定所需要的测量范围。

测量精度高压CT变比测试仪的测量精度决定了测试结果的准确度。

一般来说,仪器的精度越高,测试结果越可信。

仪器的测量精度通常表示为百分之几,例如,0.1%或0.2%等。

在选择仪器时,需要根据测试要求来确定所需要的精度。

电源要求高压CT变比测试仪需要外接电源进行工作,电源的要求通常是交流电220V 或380V,50Hz或60Hz。

在使用仪器时,需要注意电源的稳定性和可靠性,以确保仪器正常工作。

仪器大小和重量高压CT变比测试仪的大小和重量也是选择仪器时需要考虑的一个因素。

一般来说,仪器的大小和重量越大,其测量范围和精度也会相应的提高。

但是,大型仪器的价格也相对较高,在选择仪器时需要根据自己的测试需求来进行权衡。

其他参数高压CT变比测试仪还有一些其他的参数,例如输出电压、输出电流、频率范围、测试时间、工作温度和湿度等。

在选择仪器时,需要根据具体的测试需求来确定所需要的参数和规格。

使用说明使用高压CT变比测试仪需要注意以下几点:1.在工作前需要对仪器进行检查,确保各个功能都正常;2.在进行测量时需要根据测试要求来选择合适的测量范围和精度;3.在接线时需要注意安全,并确保接线正确;4.在测试过程中需要注意保持仪器和测试物的稳定性,避免出现误差;5.在测试完成后需要对仪器进行保养和维护,以保证其正常运行。

总结高压CT变比测试仪是一种非常重要的测试设备,在电力、石油、化工等行业中得到了广泛应用。

仪器参数的选择和使用方法的正确是保证测试准确性的关键因素。

ETCR9500系列无线高压CT变比测试仪生产厂家使用手册

ETCR9500系列无线高压CT变比测试仪生产厂家使用手册

ETCR9500系列无线高压CT变比测试仪使用手册武汉中电科威电气有限公司目录ETCR9500系列无线高低压CT变比测试仪一、简介无线高低压CT变比测试仪突破传统结构,专为在线测量运行中60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的,由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离20米。

若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用。

电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机豪华蓝屏LCD,显示一目了然,同时具有超大存储空间,能存储3000组数据。

高压检测仪连接5节绝缘杆,可用于60kV以下高低压线路测试,其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。

绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

无线高低压CT变比测试仪简称无线高压变比测试仪,同时具有:高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

二、电气符号三、技术规格组,按键保持数据并自动编号存储(掉电或更换电按键保持数据,符号显示,再按按+键可以进入数据查阅模式四.结构1. 高压电流钳头(含引导区)2. 高压钳开机指示3. 键4. 绝缘杆连接头5.低压电流输入接口6.主机LCD显示器7. 键8. RS232接口9. 低压电流钳输出插头10.低压电流钳11.绝缘杆五、操作方法1. 高压检测仪开关机按键开机,POWER指示灯亮,高压检测仪开始自动检测,并将测试结果(高压端的电流大小及脉冲等)通过无线传输发送给主机。

CVT电压式互感器的结构及工作原理、内在逻辑

CVT电压式互感器的结构及工作原理、内在逻辑

CVT结构的结构及工作原理、内在逻辑
电容式电压互感器(下文简称“CVT”)作为电力系统的电压测量工具已有数十年的历史。

相比于电磁式电压互感器,CVT凭借其“抑制谐振”、“一专多能”等优越的技术及经济指标,逐渐成为了电压测量单元的主流设备。

正如黑格尔在其《法哲原理》一书中写道,“凡是合乎理性的东西都是现实的;凡是现实的东西都是合乎理性的。

”CVT的出现及其内部组成结构是电机学、电路原理等诸多学科内在逻辑的具象化。

本文将结合CVT三维模型,对设备进行拆解分析,从具体与抽象两个维度,讨论CVT的设计逻辑,透过表象认清其实质。

一、CVT的内部结构与设计逻辑
结合CVT外观与等效电路图,对设备整体结构进行划分,CVT可分为电容分压器与电磁单元两大部分。

电容分压器:
其中,电容分压器由多个串联电容组成,并封装于绝缘套管中,内部充满绝缘油。

依据一定的比例在电容分压器内部设立抽头,将其分为高压电容区C1与中压电容区C2。

并通过高压电容区(容抗较大)承受来自一次系统的高压,而在中压电容区(容抗较小)获得较低电压。

GDCT-9500B 无线高低压CT变比测试仪

GDCT-9500B 无线高低压CT变比测试仪

一、简介GDCT-9500无线高低压CT变比测试仪突破传统结构,专为在线测量运行中60kV以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的,由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离20米。

若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用。

电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机豪华蓝屏LCD,显示一目了然,同时具有超大存储空间,能存储3000组数据。

高压检测仪连接5节绝缘杆,可用于60kV以下高低压线路测试,其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。

绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

GDCT-9500无线高低压CT变比测试仪简称无线高压变比测试仪,同时具有:高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

二、电气符号三、技术规格GDCT-9500B 无线高低压CT变比测试仪四、结构1.高压电流钳头(含引导区)2.高压钳开机指示3. 4.绝缘杆连接头5.低压电流输入接口6.主机LCD显示器8. RS232接口9.低压电流钳输出插头10.低压电流钳11.绝缘杆GDCT-9500B 无线高低压CT变比测试仪高压检测仪主机低压二次电流钳1.高压检测仪开关机按POWER指示灯亮,高压检测仪开始自动检测,并将测试结果(高压端的电流大小及脉冲等)通过无线传输发送给主机。

互感器变比测试仪的技术参数

互感器变比测试仪的技术参数

互感器变比测试仪的技术参数互感器变比测试仪是用于测试互感器变比的一种测试仪器。

互感器是电力系统中常用的一种电器元器件,用于将高电压(或电流)的信号转化为低电压(或电流)的信号,以便于进行电能计量、保护控制等工作。

互感器的工作稳定性和准确性对于电力系统的运行具有重要的意义,因此互感器变比测试仪的技术参数直接影响到互感器的测试结果。

测试范围互感器变比测试仪的测试范围是指能够测试的互感器变比范围。

一般来说,测试仪的测试范围应该能够覆盖电力系统中使用的常见互感器变比范围。

以常用的10KV电力系统为例,其互感器变比范围一般在1:100~1:1000之间。

因此,测试仪的测试范围应该能够包括这个范围内的互感器变比。

测试精度测试精度是指测试仪在进行互感器变比测试时的测量精度。

由于互感器变比测试关系到电力系统的稳定性和准确性,因此测试精度的高低对测试结果的准确性有着非常重要的影响。

一般来说,测试仪的测试精度要求应该比互感器变比的精度要高,以保证测试结果的准确性。

一般来说,测试仪的测试精度应该达到0.1%~0.2%左右。

测试速度测试速度是指测试仪进行互感器变比测试所需的时间。

由于电力系统的运行需要不间断地对互感器进行检测和维护,因此测试仪的测试速度也是一个非常重要的考虑因素。

一般来说,测试仪的测试速度应该能够满足实际工作需要,同时也不应过于缓慢影响工作效率。

一般来说,测试仪的测试速度应该在10s~30s之间。

仪器精度仪器精度是指测试仪各项性能参数的精度。

这些参数包括测试范围、精度、分辨率、响应时间等等。

仪器精度直接影响测试仪整体的性能和使用效果,因此应该尽可能地提高仪器精度。

一般来说,测试仪的精度应该达到0.1%~0.2%左右,分辨率应该在0.01%左右,响应时间应该小于1s。

负载阻抗负载阻抗是指测试仪在进行互感器变比测试时所接入的负载电阻的阻值。

负载阻抗的大小直接影响到测试结果的准确性和稳定性,因此负载阻抗的选择非常重要。

(完整word)10KV变压器现场试验记录

(完整word)10KV变压器现场试验记录

XXXXX电力工程有限公司电气设备试验调试报告报告类型: 800kVA箱式变压器试验报告日期: 2014年 10 月 10 日客户名称: XXXXX有限公司项目名称: XXXXX有限公司3*800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号: SCB10—800/10 额定容量:800KVA 额定电压:10/0。

4 日期:2014 9出厂序号:1485252 联接组标号:Dyn11生产厂家:新疆邦特电器制造有限公司阻抗电压:6。

06%三:铁心对地绝缘电阻; 500MΩ五:绕组连同套管的绝缘电阻(MΩ)实验结论:所做试验项目结果符合GB50150—2006规程有关规定使用仪器:MODEL—3125数字式高压绝缘电阻测试仪 GSBZC型全自动变比测试仪高压试验变压器GCSB-6KVA/50KV GC644—10A直流电阻测试仪试验负责人:编制:试验人员:天气:晴试验温度:20℃试验日期:年月日10KV高压柜现场试验记录柜号:1# 计量柜结论:所做试验项目结果符合GB50150-2006柜号:2#出线柜结论:所做试验项目结果符合GB50150—2006使用仪器:高压试验变压器GCSB—10KVA/50KV MODEL—3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员: 天气: 晴试验温度:20℃试验日期:年月日10KV氧化锌避雷器现场试验记录使用仪器:MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器 ZGF—120/2试验负责人:编制:试验人员: 天气: 晴试验温度:20℃试验日期:年月日低压柜现场调试记录一.GGD低压柜主母线绝缘电阻(MΩ)二.低压出线各回路绝缘电阻(MΩ)使用仪器:MODEL—3125数字式高压绝缘电阻测试仪试验负责人:编制:试验人员:天气: 晴试验温度:20℃试验日期:年月日接地网现场测试记录使用仪器:GC2571数字接地电阻测试仪0。

系列无线高压CT变比测试仪说明书

系列无线高压CT变比测试仪说明书

ETCR9500系列无线高压CT变比测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、简介2二、电气符号3三、技术规格3四.结构6五、操作方法7六.电池更换17七、注意事项17八、运输、贮存18九、售后服务18ETCR9500系列无线高低压CT变比测试仪一、简介无线高低压CT变比测试仪突破传统结构,专为在线测量运行中60kV 以下(如:10kV或35kV)的高压电流互感器、变压器的初级、次级电流大小、变比、相别、极性、漏电流而精心设计制造的,由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成,其无线传送测试数据能穿透隔墙障碍,直线传输距离20米。

若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用。

电流钳选用特殊合金,采用最新CT技术及磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

主机豪华蓝屏LCD,显示一目了然,同时具有超大存储空间,能存储3000组数据。

高压检测仪连接5节绝缘杆,可用于60kV以下高低压线路测试,其专用高压电流钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。

绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

监控软件具有在线实时监控与历史查询功能,动态显示,具有最大、最小、平均值指示,具有报警值设定及报警指示功能,具有历史数据读取、查阅、保存、打印等功能。

无线高低压CT变比测试仪简称无线高压变比测试仪,同时具有:高低压钳形电流表、高空电流遥测仪、高空漏电流测试仪、高精度钳形漏电流表等产品的功能。

二、电气符号三、技术规格组,按键保持数据并自动编号存储(掉电或更换电按键保持数据,符号显示,再按按+四.结构1. 高压电流钳头(含引导区)2. 高压钳开机指示3. 键4. 绝缘杆连接头5.低压电流输入接口6.主机LCD显示器7.键8. RS232接口9. 低压电流钳输出插头10.低压电流钳11.绝缘杆五、操作方法1. 高压检测仪开关机按键开机,POWER指示灯亮,高压检测仪开始自动检测,并将测试结果(高压端的电流大小及脉冲等)通过无线传输发送给主机。

ZCG-1A型测试仪使用技巧与调试方法

ZCG-1A型测试仪使用技巧与调试方法

Z G 1 ̄[ 仪后 面板 C-A 试 音频 输 出 O
孔) 。调节音 频信 号发 生器 的输 出幅度 ,使之 恰好 为
1 0 调幅。把上 、下调幅度转换开关放在 “ 0% 下调幅 ” 的位 置。此时调幅表的指针 在 l 0% 位置上 ,否 则应 0
图 2 调试 接 线 图
调整 电位 器 RP ,使表针指 到 1 0% 位置上 。 5 0 注 意:在校 准和测量调 幅度 时,所选 用的载频 波
出信号频率为 2 ~1 0Hz 2 5k 0 5 和 ~1 Hz点频 ;3 3个
3 4 失真表单元 .
( )失 真 、噪 声 、频 响测 量部分 电路介 绍 。 1
此部分 由一个运 算放大 器和八个 点频滤波 器及 一 6 B衰减器和失真分档衰减器组成 ,并用 1 位琴键 0d 1
形 和调 制信 号 波形 均应 是 正 弦波 , 否则难 以保证 准
确度 。
( )调整印制板 P 0 6板上的 电位 器 RP1 2 CB 1 ,使
音 频输 出为 正弦波 ,将 前面 板幅 度 电位器右 旋最 大 ,
再调 RP1 ,使输 出幅 度达 到 2 0V。 ( )顺次按下 2 0 5 0Hz 3 0 ~10 的组合键 ,调整相应 的 电位 器 7 P1 RP 在 PC 0 7板上 ) R ~7 1 1( B 1 ,使其输 出信号频率分 别为 2 0~1 0 。 0 5 0Hz ( )按下倍 乘键的 X 1 ×1 0键 ,使测试 仪输 4 和 0
第 3 期
ZCG—l 型测试 仪 使 用技巧 与调试 方 法 A
信 号源 部 分 由振 荡 器 、放 大 器和 功放 三 部 分 组
成 。如 图 1所示 。

CVT在线监测装置盲样试验

CVT在线监测装置盲样试验

CVT在线监测装置盲样试验为进一步规范CVT在线监测装置产品技术要求,发挥在线监测技术成效,国网计量中心开展CVT在线监测装置集中检测工作,本次检测将采用盲样检测形式。

掌握各企业产品关键性能,国网计量中心将定期在适当渠道发布盲样检测合格情况,为各省电力公司产品应用、选择以及生产企业提升产品性能提供支撑。

现将相关检测事宜公告如下:一、检测目的开展CVT在线监测装置误差特性评估试验。

二、送检样品的有关要求1.CVT在线监测装置制造厂按自主自愿原则送检。

为确保公平公正,送检样品应由制造厂自行进行盲样处理,盲样应符合以下要求:(1)盲样上不得带有可以识别制造厂的任何信息及标志,包括但不限于:厂家商标、制造厂名称、其他特殊标记等;(2)盲样制备要求;(3)盲样数据传输协议。

2.送样时应同时提供试验委托协议。

三、样品接收程序1.国网计量中心负责对所送样品外观是否符合“盲样”要求进行判断,不符合“盲样”要求的样品将被拒收。

2.对于判定符合“盲样”要求的样品,国网计量中心对制造单位提交的试验委托协议进行确认存档,并对样品做入库处理,双方在试验委托协议上确认签字并作为接收凭证。

四、样品检测程序1.检测主要依据企业标准Q/GDW 2006-2019《电压互感器误差特性在线检测仪技术条件》误差特性评估试验进行。

误差特性评估试验的试验原理见图1所示。

图1误差特性评估试验原理图送检样品在以下三种接线方式下进行试验:a.Ⅰ类接线方式:模拟线路计量方式,4组12路电压信号来源于同一条母线的出线,如图2.a所示;b.Ⅱ类接线方式:模拟母线计量中双母线并列运行方式,如图2.b所示;c.Ⅲ类接线方式:模拟母线计量中高压并列运行低压分列运行方式,如图2.c所示;a.Ⅰ类接线方式b.Ⅱ类接线方式c.Ⅲ类接线方式图2 试验接线方式每种接线方式下开展5次测试,试验结果评估包含比值误差评估偏差和相位误差评估偏差两项:a.比值差评估Δƒ:在线监测装置计算的比值差(ƒ*)与试验平台显示比值差(ƒ)的绝对偏差值。

变压器变比级别测试仪

变压器变比级别测试仪

变压器变比级别测试仪
朱勇
【期刊名称】《计算机应用研究》
【年(卷),期】1995(012)001
【摘要】“变压器变比、组别测试仪”是一种智能化程序高,功能齐全和测试精度较高的变压器测量仪器。

本文论述了这种以8098单片机为核心的新型测量仪器,详细剖析了其测量原理、硬件电路和软件功能。

整个仪器的研制过程是现代化的:硬件电路是采用比较先进的电路设计软件PROTEL绘制、设计的,软件调试是在与微机联机的单机机集成环境下完成的。

【总页数】2页(P66-67)
【作者】朱勇
【作者单位】无
【正文语种】中文
【中图分类】TM407
【相关文献】
1.高精度全自动变压器变比组别测试仪检定装置 [J], 吴宏斌;李原;邓德勇;魏华
2.智能变压器变比测试仪 [J], 邹立华;王小海
3.BZJT-Ⅰ型变压器变比组别极性综合测试仪 [J], 万齐刚;范毅
4.手持式变压器变比组别测试仪的研究 [J],
5.JYT变压器变比测试仪 [J],
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

GCBZC变比测试仪(CVT)
一、产品简介
用变比电桥测量变压器的变比,操作过程繁琐,且测量范围狭窄,己经不适应现代测量的快节奏、高效率的要求。

为此,我厂采用现代电子技术,研制出了新一代全自动变比组别测试仪,它具有体积小,重量轻,精度高,稳定性好等优点。

它采用大屏幕液晶汉字显示、菜单操作,界面友好,变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

二、主要功能及特点
1、自动测量接线组别。

2、自动进行组别变换,可直接测量单相、三相变压器和互感器的变比。

3、自动切换相序。

4、自动切换量程。

5、自动校表。

6、输入标准变比后,能自动算出相对误差。

7、一次测量完成,自动切断试验电压。

8、测量结果自动保存,可打印出测试数据,并可存储20次历史测量数据。

三、主要技术指标
1、变比测量范围:1~10000
2、组别:1~12点
3、精度:1~1000 0.2级;
1000~10000 0.5级
4、电源:AC220V ±10%,50Hz
5、使用环境温度:-5℃~40℃
6、使用环境湿度:<85%
7、体积:430×320×215 mm3
8、重量:5kg
四、面板示意图如图一所示。

图一
五、操作方法
1、联线:
关掉仪器的电源开关,仪器的A、B、C接变压器的高压端,小a、b、c接低压端。

如图二所示:
图二
变压器的中性点不接仪器,也不接大地。

接好仪器地线。

将电源线的一端插入仪器面板上的电源插座,另一端与交流220V电源相联。

注意:切勿将变压器的高低压接反!
2、打开仪器的电源开关,稍后液晶屏上出现主菜单,如图三所示:
图三
此时可按"↑"键,选择功能菜单。

按"确认"键,执行相应功能。

注:选中菜单,菜单文字反向显示(黑底白字);按下按键,放开按键,为一次按键的输入。

3、接法设置,进入接线方法设置后,液晶屏显示如图四所示:
图四
此时按"↑"键选择接法(单相,Yy、Y/d、Dd、D/y)。

按"确认"键保存接法,返回主菜单。

注:测量三相变压器时,不知道接线方法,请选择Dy。

4、设置变比,进入变比设置后,液晶屏显示如图五所示:
图五
此时按"→"键选择数据位,选中的数据反向显示。

按"↑""↓"键修改数据。

选中数字后,按"↑""↓"键,数字由0到9循环变换,如果是第一位,数字只能由1到9循环变化,不会出现0。

选中小数点后按"↑""↓"键,小数点循环移动。

按"确认"键保存数据,返回主菜单
5、开机预热5分钟后,可开始测量,测量完成后,显示如图六所示:
图六
每次测量完成后,仪器自动保存数据,最多保存20个数据,超过20清除全部数据,并从1开始。

第一行左边显示本次数据在历史数据中的位置,右边显示历史数据的个数。

第二行为组别。

第三行左边为AB相的变比,右边为AB相的相对误差,以下依此类推。

如果测单相变压器,只有前三行显示。

如果实测变比的相对误差大于10%显示">10%",如果实测变比的相对误差小于-10%,显示"<-10%" 按"↑"键,查看数据。

按"←"键,进入打印菜单,可打印本次数据。

打印全部数据,可清除全部历史数据。

按"确认"键,返回主菜单。

六、注意事项
1、在测量期间,人切不要触摸试品。

2、如果测试线短路,高、低压接反,会熔断保险丝。

保险丝熔断后,如果进行测量,液晶屏会显示"正在测量,请等待!"的字样,然后停住。

此时,请关机,更换相同容量的保险丝,重测。

3、连线要保持接触良好,仪器应有良好的接地!
4、仪器的工作场所应远离强电场、强磁场、高频设备。

供电电源干扰越小越好,宜选用照明线,如果电源干扰还是较大,可以由交流净化电源给仪器供电。

交流净化电源的容量大于200V A即可。

5、仪器工作时,如果出现液晶屏显示紊乱,按所有按键均无响应,或者测量值与实际值相差很远时,请按复位键,或者关掉电源,然后重新操作。

6、如果液晶屏没有字符显示,或颜色很淡,可调节亮度电位器至合适的位置。

7、在阴暗的地方工作,可以打开背光。

8、仪器应存放在干燥通风处,如果长期不用或环境潮湿,使用前应加长预热时间,去除潮气。

9、通讯口为RS232接口,调试仪器专用。

七、产品清单
1、测试仪一台;
2、电源线一根;
3、测试线一套;
4、产品使用说明书一本;
5、合格证一份。

相关文档
最新文档
