阴阳离子交换树脂
阴阳离子交换树脂
【新树脂的预处理】新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。
当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
所以，新树脂在投运前要进行预处理。
1、阳离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用2-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；最后用5%HCL溶液，其量亦与上同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
2、阴离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4% NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
分类产品名称功能基团体积交换容量mmol/ml≥出场形式国外树脂对应牌号主要用途强酸性苯乙烯系阳离子树脂001*4-SO3H 4.50 Na+AmberliteIR-118高纯水制备及抗菌素提炼等002-scAmberliteIR-122抗菌素提取与D113SC配套双层床大孔弱酸性丙烯酸系阳离子树脂D111-COOH9.5H+AmberliteIRC-84循环水处理、废水处理、脱色110 11.5AmberliteIRC-84用于提取链霉素及分离碱性抗菌素、硬水软化、纯水制备122 4.00用于提纯维生素B12、钼酸铵精制、链霉素、土霉素、四环素等抗菌素的脱色味精脱色强碱性苯乙烯系阴离子树脂201*4 -N+/(CH3)3 3.80CL-AmberliteIRA-401纯水、高纯水置备、糖液脱色、生化制品的制备等202-N+/(CH3)2\C2H4OH3.10AmberliteIRA-900纯水制备、配套双层床大孔强碱性苯乙烯系阴离子树脂D296 3.60CL-用于有机物脱色和纯水制备D202-N+/(CH3)2\C2H4OH3.50AmberliteIRA-910纯水制备、放射性元素提取、稀有元素分离大孔弱碱性苯乙烯系阴离子树脂330-N+/(CH3)2.H2O9.00WofatitL-165用在链霉素提炼中起中和作用、也可用于中和有机酸及用于制备纯水离子交换树脂是一类具有离子交换功能的高分子材料。
阴阳离子交换树脂的保存和预处理
阳离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。
如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不直接放于水中，以免树脂急剧膨胀而破碎。
在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。
树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。
若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。
新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸铁、铝、铜等重金属离子。
当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
所以，新树脂在投运前要进行预处理。
阳树脂预处理步骤如下：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色;其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。
最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
阴离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。
如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。
在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。
树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。
若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。
新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。
阴阳离子交换树脂分离技术

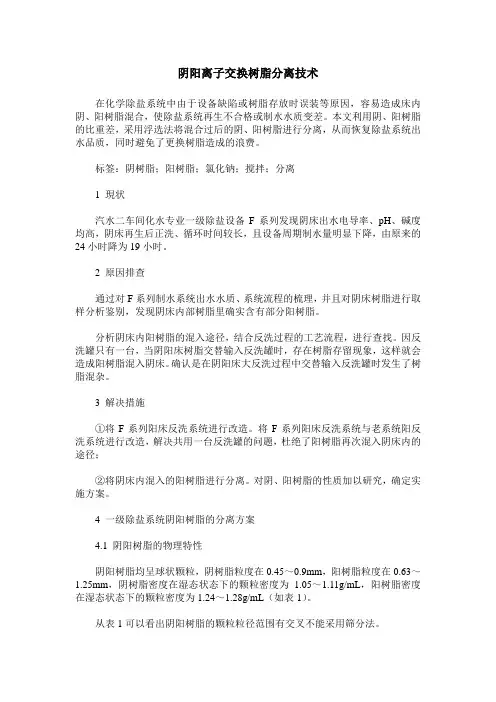

阴阳离子交换树脂分离技术在化学除盐系统中由于设备缺陷或树脂存放时误装等原因，容易造成床内阴、阳树脂混合，使除盐系统再生不合格或制水水质变差。
本文利用阴、阳树脂的比重差，采用浮选法将混合过后的阴、阳树脂进行分离，从而恢复除盐系统出水品质，同时避免了更换树脂造成的浪费。
标签：阴树脂；阳树脂；氯化钠；搅拌；分离1 現状汽水二车间化水专业一级除盐设备F系列发现阴床出水电导率、pH、碱度均高，阴床再生后正洗、循环时间较长，且设备周期制水量明显下降，由原来的24小时降为19小时。
2 原因排查通过对F系列制水系统出水水质、系统流程的梳理，并且对阴床树脂进行取样分析鉴别，发现阴床内部树脂里确实含有部分阳树脂。
分析阴床内阳树脂的混入途径，结合反洗过程的工艺流程，进行查找。
因反洗罐只有一台，当阴阳床树脂交替输入反洗罐时，存在树脂存留现象，这样就会造成阳树脂混入阴床。
确认是在阴阳床大反洗过程中交替输入反洗罐时发生了树脂混杂。
3 解决措施①将F系列阳床反洗系统进行改造。
将F系列阳床反洗系统与老系统阳反洗系统进行改造，解决共用一台反洗罐的问题，杜绝了阳树脂再次混入阴床内的途径；②将阴床内混入的阳树脂进行分离。
对阴、阳树脂的性质加以研究，确定实施方案。
4 一级除盐系统阴阳树脂的分离方案4.1 阴阳树脂的物理特性阴阳树脂均呈球状颗粒，阴树脂粒度在0.45～0.9mm，阳树脂粒度在0.63～1.25mm，阴树脂密度在湿态状态下的颗粒密度为1.05～1.11g/mL，阳树脂密度在湿态状态下的颗粒密度为1.24～1.28g/mL（如表1）。
从表1可以看出阴阳树脂的颗粒粒径范围有交叉不能采用筛分法。
阴阳树脂颗粒密度（即湿真密度）差有0.17～0.19 g/mL。
只要找到一种合适的溶液密度在阴阳树脂颗粒密度之间就能使阴树脂漂浮，阳树脂沉淀，从而达到分离的目的。
4.2 浮选介质的选择在确立了采用浮选法分离树脂的基础上，还需考虑经济，无毒安全的浮选液。
离子交换树脂的基本参数和使用方法
离子交换树脂的基本参数和使用方法离子交换树脂的基本参数：离子交换树脂的离子交换容量离子交换树脂进行离子交换反应的性能，表现在它的“离子交换容量”，即每克干树脂或每毫升湿树脂所能交换的离子的毫克当量数，meq/g(干)或 meq/mL(湿)；当离子为一价时，毫克当量数即是毫克分子数(对二价或多价离子，前者为后者乘离子价数)。
它又有“总交换容量”、“工作交换容量”和“再生交换容量”等三种表示方式。
1-总交换容量：表示每单位数量(重量或体积)树脂能进行离子交换反应的化学基团的总量。
2-工作交换容量：表示树脂在某一定条件下的离子交换能力，它与树脂种类和总交换容量，以及具体工作条件如溶液的组成、流速、温度等因素有关。
3-再生交换容量：表示在一定的再生剂量条件下所取得的再生树脂的交换容量表明树脂中原有化学基团再生复原的程度。
通常，再生交换容量为总交换容量的50～90%(一般控制70～80%)，而工作交换容量为再生交换容量的30～90%(对再生树脂而言)，后一比率亦称为树脂的利用率。
在实际使用中，离子交换树脂的交换容量包括了吸附容量，但后者所占的比例因树脂结构不同而异。
现仍未能分别进行计算，在具体设计中，需凭经验数据进行修正，并在实际运行时复核之。
离子树脂交换容量的测定一般以无机离子进行。
这些离子尺寸较小，能自由扩散到树脂体内，与它内部的全部交换基团起反应。
而在实际应用时，溶液中常含有高分子有机物，它们的尺寸较大，难以进入树脂的显微孔中，因而实际的交换容量会低于用无机离子测出的数值。
这种情况与树脂的类型、孔的结构尺寸及所处理的物质有关。
离子交换树脂的吸附选择性离子交换树脂分为阴阳两种类型，阳离子交换树脂又分为强酸性和弱酸性，阴离子交换树脂分为强碱性和弱碱性。
离子交换树脂对溶液中的不同离子有不同的亲和力，对它们的吸附有选择性。
各种离子受树脂交换吸附作用的强弱程度有一般的规律，但不同的树脂可能略有差异。
主要规律如下：1-对阳离子的吸附：高价离子通常被优先吸附，而低价离子的吸附较弱。
离子交换树脂的原理及应用重点阅读
如何筛分混合的阴阳离子交换树脂离子交换树脂的工作原理及优缺点分析将离子性官能基结合在树脂有机高分子上的材料,称之为“离子交换树脂”. 树脂表面带有磺酸 sulfonic acid 者,称为阳离子交换树脂,而带有四级氨离子的,则为阴离子交换树脂.由於离子交换树脂可以有效去除水中阴阳离子,所以经常使用於纯水、超纯水的制造程序中.见下图离子交换树脂上的官能基虽可去除原水 Feed water 中的离子,但随着使用一段时间之后,因官能基的饱和而导致去离子效率的降低,引发水质劣化的缺点.此外,离子交换树脂本身也是有机物质,使用中会受到氧化分解、机械性破裂、担体流出而造成有机物质的溶出.此外,带有电荷的有机物质也会受到离子交换树脂的吸附,使离子交换树脂很容易受到有机物质的污染 Fouling.而有些微生物由於菌体表面带着负电,也会被阳离子交换树脂所吸附,树脂表面因而成为微生物的繁殖场地,造成纯水的污染.在此同时,微生物所产生的代谢产物也会成为有机物质的污染来源.这些都是使用离子交换树脂时,引发水质劣化而不可不注意的地方.通常失去离子去除能力饱和的离子交换树脂,虽然可以经由酸碱药剂的作用来再生,达到重复使用的目的,但若因为有机物质的吸附污染而造成效率不好时,树脂的去除性能就会降低.此外,依再生用化学药剂的品质不同也会有离子交换树脂本身被污染的风险.因此,超纯水系统所使用的离子交换树脂几乎是不能进行再生处理的.离子交换树脂的原理及应用是什么原理离子交换树脂是一种聚合物,带有相应的功能基团.一般情况下,常规的钠离子交换树脂带有大量的钠离子.当水中的钙镁离子含量高时,离子交换树脂可以释放出钠离子,功能基团与钙镁离子结合,这样水中的钙镁离子含量降低,水的硬度下降.硬水就变为软水,这是软化水设备的工作过程.当树脂上的大量功能基团与钙镁离子结合后,树脂的软化能力下降,可以用氯化钠溶液流过树脂,此时溶液中的钠离子含量高,功能基团会释放出钙镁离子而与钠离子结合,这样树脂就恢复了交换能力,这个过程叫作“再生”.由于实际工作的需要,软化水设备的标准工作流程主要包括：工作有时叫做产水,下同、反洗、吸盐再生、慢冲洗置换、快冲洗五个过程.不同软化水设备的所有工序非常接近,只是由于实际工艺的不同或控制的需要,可能会有一些附加的流程.任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的其中,全自动软化水设备会增加盐水重注过程.反洗：工作一段时间后的设备,会在树脂上部拦截很多由原水带来的污物,把这些污物除去后,离子交换树脂才能完全曝露出来,再生的效果才能得到保证.反洗过程就是水从树脂的底部洗入,从顶部流出,这样可以把顶部拦截下来的污物冲走.这个过程一般需要5-15分钟左右.吸盐再生：即将盐水注入树脂罐体的过程,传统设备是采用盐泵将盐水注入,全自动的设备是采用专用的内置喷射器将盐水吸入只要进水有一定的压力即可.在实际工作过程中,盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好,所以软化水设备都是采用盐水慢速流过树脂的方法再生,这个过程一般需要30分钟左右,实际时间受用盐量的影响.慢冲洗置换：在用盐水流过树脂以后,用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗,由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换,根据实际经验,这个过程中是再生的主要过程,所以很多人将这个过程称作置换.这个过程一般与吸盐的时间相同,即30分钟左右.快冲洗：为了将残留的盐彻底冲洗干净,要采用与实际工作接近的流速,用原水对树脂进行冲洗,这个过程的最后出水应为达标的软水.一般情况下,快冲洗过程为5-15分钟. 应用1水处理水处理领域离子交换树脂的需求量很大,约占离子交换树脂产量的90%,用于水中的各种阴阳离子的去除.目前,离子交换树脂的最大消耗量是用在火力发电厂的纯水处理上,其次是原子能、半导体、电子工业等.2食品工业离子交换树脂可用于制糖、味精、酒的精制、生物制品等工业装置上.例如：高果糖浆的制造是由玉米中萃出淀粉后,再经水解反应,产生葡萄糖与果糖,而后经离子交换处理,可以生成高果糖浆.离子交换树脂在食品工业中的消耗量仅次于水处理.3制药行业制药工业离子交换树脂对发展新一代的抗菌素及对原有抗菌素的质量改良具有重要作用.链霉素的开发成功即是突出的例子.近年还在中药提成等方面有所研究.4合成化学和石油化学工业在有机合成中常用酸和碱作催化剂进行酯化、水解、酯交换、水合等反应.用离子交换树脂代替无机酸、碱,同样可进行上述反应,且优点更多.如树脂可反复使用,产品容易分离,反应器不会被腐蚀,不污染环境,反应容易控制等.甲基叔丁基醚MTBE的制备,就是用大孔型离子交换树脂作催化剂,由异丁烯与甲醇反应而成,代替了原有的可对环境造成严重污染的四乙基铅.5环境保护离子交换树脂已应用在许多非常受关注的环境保护问题上.目前,许多水溶液或非水溶液中含有有毒离子或非离子物质,这些可用树脂进行回收使用.如去除电镀废液中的金属离子,回收电影制片废液里的有用物质等.6湿法冶金及其他离子交换树脂可以从贫铀矿里分离、浓缩、提纯铀及提取稀土元素和贵金属.其他补充：离子交换技术有相当长的历史,某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂.但是,随着现代有机合成工业技术的迅速发展,研究制成了许多种性能优良的离子交换树脂,并开发了多种新的应用方法,离子交换技术迅速发展,在许多行业特别是高新科技产业和科研领域中广泛应用.近年国内外生产的树脂品种达数百种,年产量数十万吨.在工业应用中,离子交换树脂的优点主要是处理能力大,脱色范围广,脱色容量高,能除去各种不同的离子,可以反复再生使用,工作寿命长,运行费用较低虽然一次投入费用较大.以离子交换树脂为基础的多种新技术,如色谱分离法、离子排斥法、电渗析法等,各具独特的功能,可以进行各种特殊的工作,是其他方法难以做到的.离子交换技术的开发和应用还在迅速发展之中.离子交换树脂的应用,是近年国内外制糖工业的一个重点研究课题,是糖业现代化的重要标志.膜分离技术在糖业的应用也受到广泛的研究.离子交换树脂都是用有机合成方法制成.常用的原料为苯乙烯或丙烯酸酯,通过聚合反应生成具有三维空间立体网络结构的骨架,再在骨架上导入不同类型的化学活性基团通常为酸性或碱性基团而制成.离子交换树脂不溶于水和一般溶剂.大多数制成颗粒状,也有一些制成纤维状或粉状.树脂颗粒的尺寸一般在～范围内,大部分在～之间.它们有较高的机械强度坚牢性,化学性质也很稳定,在正常情况下有较长的使用寿命.离子交换树脂中含有一种或几种化学活性基团,它即是交换官能团,在水溶液中能离解出某些阳离子如H+或Na+或阴离子如OH－或Cl－,同时吸附溶液中原来存有的其他阳离子或阴离子.即树脂中的离子与溶液中的离子互相交换,从而将溶液中的离子分离出来.离子交换树脂的品种很多,因化学组成和结构不同而具有不同的功能和特性,适应于不同的用途.应用树脂要根据工艺要求和物料的性质选用适当的类型和品种.离子交换树脂的处理方法新购树脂常残存较多有机溶剂,低分子聚合物及有机杂质,使用前必须尽量除去,否则将影响树脂的使用寿命.1．将树脂放在一大桶内,先用清水漂洗干净,滤干.2．用80%~90%工业乙醇浸泡24小时,洗去树脂内的乙醇溶性有机物然后抽干滤液供回收乙醇.3．用40~50℃的热水浸泡2小时,洗涤几次后,再浮选或筛选出粒度合适的树脂.目的是洗去树脂内的水溶性杂质和乙醇味.然后抽干.4．用4倍于树脂量的2摩尔/升盐酸1：5溶液浸泡处理2小时要经常翻动,目的是洗去酸溶性杂质.用蒸馏水或自来水洗至中性,抽干.5．用4倍于树脂量的2摩尔/升8%氢氧化钠溶液浸泡2小时需经常翻动,目的是洗去碱溶性杂物.用蒸馏水或自来水洗至中性,抽干,备用.6．如果是阴离子树脂,可转型为C1型或OH型,用盐酸按上法处理一次即可；如是阳离子树脂,可转为H型或Na型,用氢氧化钠按上法处理一次即可.再生,用过的树脂.如希望阳离子树脂为H型、Na型或NH4型,则可分别用盐酸、氢氧化钠或氢氧化铵处理；要使阴离子树脂为C1型、OH型,则可用盐酸或氢氧化钠分别处理.树脂宜保存于阴凉处,但不宜深冻,因深冻会破坏树脂的内部结构.短期存放可置于1摩尔/升盐酸或氢氧化钠溶液中.长期存放可加入适量防腐剂封存.遇到树脂长霉,可用1%甲醛浸泡1小时后,再漂洗干净,然后进行再行处理.详见离子交换树脂的还原方式如果您是再生用于软化的阳树脂,即通过置换的方法使水的硬度降低的,则用工业盐进行再生Nacl,使用量依照树脂量的多少和树脂品牌来计算,再生周期和频率依树脂再生效果和处理水量来定,浓度一般在10%.用盐的原因是盐中的NA离子可以把水中的钙和镁置换出来,此时的树脂只是一个置换的载体,再生后,置换出来的高浓度氯化钙和氯化镁被排出,树脂中的无数看不见的小孔被纳塞满可置换出水中的钙和镁,游离到水中,当置换达到饱和后,就不能进行吸附了,此时再重复再生的步骤已达到软化水质的目的.如果是混床,即MB中使用,内装阴阳两种树脂则需要用盐酸及液碱分别或同时进行再生,废水从中排管中流出,通过交换,盐酸中的H+离子和液碱中的OH-将水中的其他阴阳离子置换而产出更高要求纯度的水,一般都在35%的浓度,同样再生量根据树脂量和再生方法不同而略有差异.再一种就是分床,和混床差不多,只是将两个床的树脂分开,有的用来去除水中固定的金属离子,比如汞,铜等,有的在两塔中加一个脱气塔,吹出CO2以降低水中的溶解二氧化碳以提高水的纯度,我们叫KDA,阳离子用盐酸或硫酸,根据脱除金属离子的不同而选择,如果是阴离子一般都用碱.软化再生时一般用自动再生头时间型或流量型混床一般用PLC编程控制气动或电动阀门来进行再生,也有一些老的设备是手动再生的,方法都差不多,只是人操作每次的再生药剂量和效果差异较大.水处理乃高深学问,几句话也没法表述清楚,还是建议找正规的厂家来处理比较合适.各类离子交换树脂的再生方法再生剂的种类应根据树脂的离子类型来选用,并适当地选择价格较低的酸、碱或盐.1、大孔吸附树脂简单再生的方法是用不同浓度的溶剂按极性从大到小剃度洗脱,再用2~3BV的稀酸、稀碱溶液浸泡洗脱,水洗至PH值中性即可使用.2、钠型强酸性阳树脂可用10%NaCl 溶液再生,用药量为其交换容量的2倍用NaCl量为117g/ l 树脂；氢型强酸性树脂用强酸再生,用硫酸时要防止被树脂吸附的钙与硫酸反应生成硫酸钙沉淀物.为此,宜先通入1～2%的稀硫酸再生.3、氯型强碱性树脂,主要以NaCl 溶液来再生,但加入少量碱有助于将树脂吸附的色素和有机物溶解洗出,故通常使用含10%NaCl + %NaOH 的碱盐液再生,常规用量为每升树脂用150～200g NaCl ,及3～4g NaOH.OH型强碱阴树脂则用4%NaOH溶液再生.4、一些脱色树脂特别是弱碱性树脂宜在微酸性下工作.此时可通入稀盐酸,使树脂 pH值下降至6左右,再用水正洗,反洗各一次.干的离子交换树脂如何溶胀,谢谢离子交换树脂是亲水性高分子化合物,当将干的离子交换树脂侵入水中时,其体积常常要变大,这种现象称为溶胀,使离子交换树脂含有水分.由于树脂具有这种性能,因而在其交换和再生过程中会发生胀缩现象,多次的胀缩就容易促使颗粒破裂.影响离子交换树脂溶胀的因素有：1交联度.高交联度树脂的溶胀能力较低.2活性基因.活性基因团易电离,即交换容量越高,树脂的溶胀性越大.3溶液浓度.溶液中电解质浓度越大,树脂内外溶液的渗透压反而减小,树脂的溶胀就小,所以对于“失水”的树脂,应将其先侵泡在饱和食盐水中,使树脂缓慢膨胀,不至破碎,就是基于上述道理.一般讲,强酸性阳离子交换树脂由Na型变成H 型,强碱阴离子交换树脂由CL型变成OH型,其体积均增加约5%.。
阴阳树脂处理方法
阴阳树脂处理方法混合床是一个交换柱内即有强酸性阳离子交换树脂，同时也有强碱性阴离子交换树脂，是在混合均匀的情况下使经过处理的水顺流通过，而得到纯度较高纯水的方法。
（树脂在柱内的高度为交换柱的有效高度的2/3，在此2/3的树脂层内，其中有1/3为强酸性阳离子交换树脂在下部，强碱阴离子交换树脂为2/3在上部。
）阴阳树脂的比例为2/1（体积比）。
在阴阳树脂交界处略向下一些有一中排管，用以阳树脂再生进酸时，控制酸的界面在阴阳树脂截面处之下。
具体操作如下：1．逆洗分层水从底部进入，上口排出，树脂均匀地松弛膨胀开来，可加大水流速以冲不出树脂为原则，洗至出水清亮度。
反洗的目的为使阴阳树脂分层，阳树脂比重为 1.23-1.28，而阴树脂比重为1.06-1.11，两种树脂比重差别比较大，所以通过逆洗就很容易分层，通过逆洗也可排出一些杂质异物，保证下一周期的正常运行。
逆洗毕，放水，放到树脂层表面10厘米以上。
2．强碱性阴离子交换树脂再生再生剂为3-5%的NaOH，用量为树脂体积的3-5倍，从上口进入，控制一定流速，维持液面顺流通过，通过中排口或阳树脂而排出，再生时间不少于1小时。
3．淋洗阴树脂当碱液淋洗完后，进行淋洗附在阴树脂上的碱液，淋洗先用纯水正淋洗，自上而下顺流通过，慢速淋洗，大约10分钟左右改为反洗，水通过阳树脂（Na交换水）洗阴树脂，可洗至pH=7-8。
反洗时间约为20分钟左右。
淋洗完排水可排到阴阳树脂交界处以下1-2厘米，准备阳树脂再生。
4．强酸性阳离子交换树脂再生再生剂为3-5%盐酸，用酸量为阳树脂体积的2-3倍。
酸液从酸再生管加入，从中口排出。
此法应严格控制酸的液面。
始终在阴阳树脂交界处（下一点），切不可上溢到阴树脂曾，否则会使刚再生为OH型的阴树脂变为Cl型而失效。
维持一定流速，在半小时内流完。
5．淋洗阳树脂仍从底排管进水，控制液面在阴阳树脂交界处，淋洗水量为阳树脂体积的4-6倍，慢流速洗至pH=2-3。
阴阳离子交换树脂的保存和预处理
阳离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。
如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不直接放于水中，以免树脂急剧膨胀而破碎。
在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。
树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。
若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。
新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸铁、铝、铜等重金属离子。
当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
所以，新树脂在投运前要进行预处理。
阳树脂预处理步骤如下：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色;其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。
最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
阴离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。
如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。
在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。
树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。
若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。
新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。
732阳离子交换树脂
732阳离子交换树脂俗称：阳树脂，阳离子树脂，阳离子交换树脂，水处理树脂，软水处理树脂，锅炉水处理树脂，阴阳树脂，732阳树脂，732阳离子交换树脂，001X7阳树脂，732树脂，水处理学名：001X7强酸性苯乙烯系阳离子交换树脂产地：湖南株洲主要销往湖南湖北广东广西江西福建贵州重庆海南云南等地。
主要用于锅炉水处理（硬水软化和纯水制备），也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂和脱水剂等。
CAS RN：9002-23-7英文名称：Amberlite IR120, sodium form Cation exchange resin, strong acidic styrene 本产品是在交联为7％的苯乙烯•二乙烯共聚体上带有磺酸基(-SO3H)的阳离子交换树脂，是一种磺酸化苯乙烯系凝胶型强酸性阳离子交换树脂。
它在碱性、中性、甚至酸性介质中都显示离子交换功能。
本产品具有交换容量高、交换速度快、机械强度好等特点。
本产品树脂系列包含三个品种，其中001×7为通用性产品：001×7FC适用于双层床、双室床、浮动床系统：001×7MB适用于混床系统。
二、执行标准：GB13659-92 DL519-93、SH 2605.01-97三、理化性能指标：四、使用时参考指标：指标名称001×7 1．PH范围：1～14外观金黄色至棕褐色球状颗粒 2．最高使用温度：氢型≤100℃；钠型≤120℃出厂型式钠型 3．转型膨胀率％：(Na+→H+)≤10含水量％ 40-50 4．工作交换容量：≥1000mmol/l (湿)质量全交换容量mmo1/g ≥4.50 5．工业用树脂层高度：1.0～3.0m体积交换容量mmo1/ml ≥1.90 6．再生液浓度：NaCl：8～10％HCl：4～5％湿视密度g/ml 0.77-0.87 7．再生液用量：湿真密度g/ml 1.25-1.29 NaCl(8～10％)体积：树脂体积=1.5～2.1 下限粒度% (＜0.315)mm≤1.0 HC1(4～5％)体积：树脂体积=2～3:1范围粒度％ (0.315-1.25)mm≥95 8．再生液流速：4～6米/小时有效粒径mm 0.40-0.60 9．再生接触时间：30～60分钟均一系数≤1.60 10．正洗流速：10～20米/小时磨后圆球率％≥90 11．正洗时间：约30分钟渗磨圆球率% ≥60 DL519-2004 12．运行流速：10～45米/小时五、与国外对应牌号：美国：Amberlite IR-200; Dowex-50 德国：Lewatit-100 日本：Diaion SK-1。
阴阳离子交换树脂
【新树脂的预处理】新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。
当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
所以，新树脂在投运前要进行预处理。
1、阳离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用2-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；最后用5%HCL溶液，其量亦与上同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
2、阴离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4% NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
分类产品名称功能基团体积交换容量mmol/ml≥出场形式国外树脂对应牌号主要用途强酸性苯乙烯系阳离子树脂001*4-SO3H 4.50 Na+AmberliteIR-118高纯水制备及抗菌素提炼等002-scAmberliteIR-122抗菌素提取与D113SC配套双层床大孔弱酸性丙烯酸系阳离子树脂D111-COOH9.5H+AmberliteIRC-84循环水处理、废水处理、脱色110 11.5AmberliteIRC-84用于提取链霉素及分离碱性抗菌素、硬水软化、纯水制备122 4.00用于提纯维生素B12、钼酸铵精制、链霉素、土霉素、四环素等抗菌素的脱色味精脱色强碱性苯乙烯系阴离子树脂201*4 -N+/(CH3)3 3.80CL-AmberliteIRA-401纯水、高纯水置备、糖液脱色、生化制品的制备等202-N+/(CH3)2\C2H4OH3.10AmberliteIRA-900纯水制备、配套双层床大孔强碱性苯乙烯系阴离子树脂D296 3.60CL-用于有机物脱色和纯水制备D202-N+/(CH3)2\C2H4OH3.50AmberliteIRA-910纯水制备、放射性元素提取、稀有元素分离大孔弱碱性苯乙烯系阴离子树脂330-N+/(CH3)2.H2O9.00WofatitL-165用在链霉素提炼中起中和作用、也可用于中和有机酸及用于制备纯水离子交换树脂是一类具有离子交换功能的高分子材料。
阳离子交换树脂的作用
阳离子交换树脂的作用阳离子交换树脂是一种高分子化合物，其分子结构中含有可与阳离子发生反应的功能基团。
这些功能基团可以吸附阳离子，并与之发生化学反应，形成树脂与离子之间的化学键。
树脂中的功能基团通常是阴离子基团，如磺酸基团、羧酸基团等，它们能与阳离子产生静电作用，吸引并捕获阳离子。
1.水处理：阳离子交换树脂被广泛应用于水处理领域中，用于去除水中的硬度离子（如钙、镁离子）和重金属离子（如铜、铁、镉等）。
硬度离子会导致水垢的形成，降低水质和设备的使用寿命，而重金属离子对人体健康有害。
阳离子交换树脂能够有效地去除水中的这些有害离子，提高水质。
2.色素去除：阳离子交换树脂可以用于食品加工和纺织工业中的色素去除。
在一些食品加工过程中，色素残留会影响产品的质量和外观，在纺织工业中，染料残留可以导致染色品的色牢度降低。
阳离子交换树脂可以与色素发生反应，吸附和去除色素，从而提高产品的质量。
3.药物分离和纯化：阳离子交换树脂在制药工业中也有重要的应用。
它可以用于药物的分离和纯化过程中，去除杂质和其他药物成分，得到纯净的药物品。
此外，阳离子交换树脂还可以用于药物的缓释系统中，通过控制药物与树脂之间的离子交换，延长药物的释放时间。
4.环境保护：阳离子交换树脂还可以用于环境保护领域中的废水处理和空气净化。
它可以吸附和去除废水中的污染物和有害离子，提高废水的处理效果，减少对环境的影响。
在空气净化方面，阳离子交换树脂可以吸附和去除空气中的有害气体和颗粒物，改善空气质量。
需要注意的是，阳离子交换树脂在使用过程中需要定期进行再生或更换，以恢复吸附能力。
此外，阳离子交换树脂的选择和使用要根据具体的应用需求和工艺要求进行，以确保其有效性和安全性。
离子交换树脂操作步骤
精品好资料——————学习推荐操作步骤：树脂的预处理——装柱——清洗——出水——树脂再生一、树脂的预处理：1、阳离子交换树脂的预处理：将树脂置于洁净的容器中，用清水漂洗，直到排水清晰为止。
用水浸泡树脂12~24小时，使树脂充分膨胀。
如为干树脂，应先用饱和氯化钠溶液浸泡，再逐步稀释氯化钠溶液，以免树脂突然急剧膨胀而破碎。
用树脂体积2倍量的2~5%HCl溶液浸泡树脂2~4小时，并不时搅拌。
然后用低纯水洗涤树脂，直至溶液PH接近于4，再用2~5%NaOH溶液处理，处理后用水洗至微碱性，再一次用5%HCl溶液处理，使树脂变为氢型，最后用纯水洗至PH=4，无Cl-即可。
2、阴离子交换树脂预处理：与阳离子树脂相同，只是在树脂用NaOH处理时，可用5~8%NaOH溶液，用量增加一些，使树脂变为OH型后不要再用HCl处理。
如果树脂量少，及要求较高时，在水洗后，增加一步醇洗，效果会更好一些。
二、装柱将交换柱洗去油污杂质，用去离子水冲洗干净，在柱中先装入半柱水，然后将树脂和水一起倒入柱中。
装柱时应注意柱中的水不能漏干，否则，树脂间形成气泡，影响交换效率。
三、清洗、出水装柱完成后，先用纯水按出水顺序流过交换柱，初出水含有装柱过程混入的杂质应弃去，待出水达到要求后，即可通入原水，进行正常的制水。
四、树脂的再生离子交换树脂使用失效后，可用酸碱再生处理，重新使用。
1、阳柱再生：逆洗：将水从交换柱底部通入，废水从顶部排出，将被压紧的树脂松动，洗去树脂碎粒及其他杂质，排除树脂层内的气泡，洗至水清澈。
加酸：将4~5%HCl水溶液从柱的顶部加入，控制流速，约30~45分钟加完。
正洗：将水从柱顶部通入，废水从柱下端流出，控制流速为约2倍于加酸的流速，开始的15分钟可慢些。
洗至PH3~4，此时用铬黑T检验应无阳离子。
2、阴柱再生：逆洗：用阳柱水逆洗，可将阳柱出水口连接至阴柱下端，通入阳柱水。
条件同阳柱。
加碱：将5%NaOH溶液从柱顶部加入,控制一定流速，使碱液在1~1.5小时加完。
阳离子交换树脂
应用注意事项
1、贮存运输 ①应贮存在密封容器内，避免受冷或爆晒。 ②贮存温度：4℃—40℃之间。 ③树脂贮存期为2年，超过2年复检合格方可使
用。若发现树脂失水，不能直接向树脂中加水， 应先加入适量浓食盐水，使树脂恢复湿润。
④运输贮存中应保护好标记，以免与外界树脂 混淆。
⑤应防止包装物挤破，不能野蛮装卸。
（6) 搅拌速度
加大搅拌速度可以减小膜厚度，从而提高扩散速度。 但搅拌速度达一定值以后，交换反应速度便不再上升。 液膜扩散速度随水流速增加而增大 。
（7)交换离子的性质
主要是离子的价态和水化离子的大小。在树脂内扩 散的离子是由于树脂的固定的离子库仑力的吸引而扩 散进入的，故离子价态越高，吸引力越大，扩散速度 越快。水化离子越大，则越难扩散。
3 通液
溶液准备好（包括温度控制）之后，便可 进行通液交换操作。通液的目的可以是吸附、 洗涤、洗脱、再生等等。无论那种操作，速度 控制十分重要的。流速可以通过计量泵、阀、 流量计、液位差等手段调节。小型实验中的简 单装置，可通过收集量和滴数等方法控制。
实验室常用线流速表示速度，单位为Ml /(cm2.min).， 即每分钟单位柱截面上通过的溶液的毫升数。
内部铁污染可用 10％的 HCl 泡 5－12 小时，或配用 其它络合剂协同复苏处理。 ③有机物污染
有机物分解产物含带负电荷的基团，能与阴树脂带正 电的固定基团发生电性复合作用，紧紧地吸附在交换位 置上。
对策：10％NaCl＋2％的 NaOH，加热至 40－50℃， 用量为 1－3 倍树脂床。
离子交换的选择性、可逆性
? 最常用的法则是依据树脂功能基的类别。
依据树脂功能基分类
分為強酸型、中強酸型和弱酸型三類
阴阳离子交换树脂的鉴定
阴阳离子交换树脂的鉴定
阴阳离子交换树脂是一种用于净化水质的重要材料，它可以有效地去除水中的离子，改善水质。
鉴定阴阳离子交换树脂的质量是非常重要的，以确保其能够有效地净化水质。
首先，鉴定阴阳离子交换树脂的质量需要检查其外观，以确定其是否有破损、变色或变形等现象。
其次，需要检查其吸附性能，以确定其是否能有效地吸附水中的离子。
此外，还需要检查其耐碱性，以确定其是否能够耐受高碱度的水质。
最后，还需要检查其耐酸碱性，以确定其是否能够耐受高酸碱度的水质。
此外，还可以通过实验来鉴定阴阳离子交换树脂的质量。
首先，可以通过比较其吸附性能，以确定其是否能有效地吸附水中的离子。
其次，可以通过比较其耐碱性，以确定其是否能够耐受高碱度的水质。
此外，还可以通过比较其耐酸碱性，以确定其是否能够耐受高酸碱度的水质。
最后，鉴定阴阳离子交换树脂的质量还需要检查其结构，以确定其是否有良好的结构稳定性。
通过以上方法，可以有效地鉴定阴阳离子交换树脂的质量，以确保其能够有效地净化水质。
总之，鉴定阴阳离子交换树脂的质量是非常重要的，可以通过外观检查、实验检查和结构检查等方法来鉴定其质量。
只有通过这些方法，才能确保阴阳离子交换树脂能够有效地净化水质。
阴阳混合离子交换树脂的基本类型与介绍
阴阳混合离子交换树脂的基本类型与介绍阴阳混合离子交换树脂的基本类型与介绍新树脂的预处理：由于运输及保管等各方面的原因，简单使新树脂产生脱水。
凭肉眼和手感均可发觉。
如遇此种情况，为避开树脂与水和其它再生液的接触而产生爆裂碎裂，造成不必要的挥霍，必需将此类树脂浸泡在8的食盐水中16小时左右（浸泡时好常常搅拌），使树脂充分膨胀，经清水漂洗至无盐味后方可使用。
没有上述现象，则树脂不必进行预处理。
树脂装填：国内混床设备的树脂装填高度为阳树脂5（6）00mm，阴树脂10（2）00mm，非再生态时（即阳树脂为钠型，阴树脂为氯型时）阳树脂装填高度不能高过中排口，但也不宜低于中排口5cm。
阴阳树脂装填比例为2：1（或 1.5：1）。
001x7MB阳离子交换树脂在下，201x7MB阴离子交换树脂在上。
________________________________________树脂冲洗：树脂装入交换器后，用干净水反洗树脂层，直至出水清楚、无气味、无细碎树脂为止。
用约2倍树脂体积的45HCl溶液，以2m/h的流速通过树脂层。
全部通入后，浸泡48小时，排去酸液，用干净水冲洗至出水呈中性，冲洗流速为1020m/h。
用约2倍树脂体积的25NaOH溶液，按上面进HCl溶液的方法通入和浸泡。
排去碱液，用干净水冲洗至出水呈中性，冲洗流速同上。
酸、碱溶液若能重复进行23次，则效果更佳。
阴阳树脂混合：冲洗结束后，打开下进、上排阀，启动中心水泵（反冲洗使树脂层松动），将柱内积水排至树脂层面上100150mm处时，关中心水泵和进水阀；2、打开小量排空阀，开启并掌控进气阀门的进气量（进气压力为0.10.15Mpa），察看上下窥视镜内树脂有节律的上下沸腾混合，使上下树脂颜色深浅混合一致。
进气时间一般为1015分钟；3、混合结束后，关闭进气阀、排空阀，再快速开启上进阀、中心水泵、下排阀（使树脂快速沉降，防止树脂在沉降过程中重新分层）。
同时也要防止树脂露出水面，否则树脂间会产生气泡，从而影响混床的出水水质（若混合效果不佳时，可以重复混合操作）。
阴阳离子交换器工作原理
阴阳离子交换器工作原理
阴阳离子交换器是一种常见的水处理设备，它可以去除水中的离子，如钙离子和镁离子。
它的工作原理是基于离子交换的原理，通过一个具有离子交换树脂的交换器来实现。
树脂中的阴阳离子可以与水中的离子相互交换，从而吸附并去除它们。
当树脂的交换容量达到一定程度后，需要用盐水对其进行再生，将吸附的离子释放出来，并重新使树脂恢复吸附能力。
阴阳离子交换器在工业和家庭用水处理中都有广泛的应用。
- 1 -。
阳离子树脂 阴离子交换树脂
阳离子树脂阴离子交换树脂
阳离子树脂和阴离子交换树脂是一种用于水处理和分离技术的基本材料。
这些树脂是
聚合物，可以通过交换离子来分离和吸附离子和分子。
阳离子树脂
阳离子树脂是一种聚合物材料，它具有反向功能，可以吸附带阴电荷的物质，如阴离子，质子和碘离子等。
它们有很多种类型，可以根据它们的交换性能，基态，矩阵和功能
适用性来分类。
氢型阳离子树脂是一种常见的阳离子树脂，它具有质子交换性能。
它可以吸附碳酸盐，硫酸盐，磷酸盐等带阴电荷的物质，可以用于水处理和纯化技术。
在水处理中，阳离子树脂和阴离子交换树脂通常被同时使用，以使水中的杂质被完全
去除。
这些树脂也被广泛用于食品加工，饮料工业，医药工业和生物技术等领域。
树脂在使用前的活化方法概述
树脂使用前的活化（转）对于初次使用需要激活或者说完全再生的树脂而言，整理网友的资料如下：（1）新的离子交换树脂常含有反应溶剂、未参加反应的物质和少量低分子量的聚合物、铁、铅、铜等杂质。
当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
因此，新树脂在投运前要进行预处理，转换为指定的离子型式。
（2）阳离子交换树脂（含碱性基团的强酸阳树脂）的预处理步骤：首先用清水对树脂进行冲洗（最好为反洗）洗至出水清澈无混浊、无杂质为止。
然后用4~5版HCl和NaOHE交换柱中依次交替浸泡2~4小时，在酸碱之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。
最后一次处（3）阴离子交换树脂（含酸性基团的强碱阴树脂）的预处理步骤：同上，只是酸碱的使用交换位置。
（4）应用于医药、食品行业的树脂，预处理最好先用乙醇浸泡，而后再用酸碱进行交替处理，大量清水淋洗至中性待用。
（5）各种树脂因品种、用途不一，预处理的方法也有区别，预处理时的酸碱浓度及接触时间等，可具体参考各型号树脂的介绍。
（6）预处理中最后一次通过交换柱的是酸还是碱，决定于使用时所要求的离子型式。
（7）为了保证所要求的离子型式的彻底转换，所用的酸、碱应是过量的。
有网友提出如何检测树脂失效的问题。
整理答案：新树脂必须先送到有关部门检测合格后再使用。
树脂必须符合阴阳树脂的验收标准，主要检测指标：全交换容量、含水率、耐磨率、有效粒径、湿真密度、湿视密度、不均匀系数等。
根据厂家提供的再生装置及离子交换树脂再生的需要可以得知，这次，我们采用的树脂应该是强酸性阳离子（Na+）交换树脂。
因为它的再生装置只有一个盐箱，用的是NaCl （当然不是吃的那种），听说是工业专用的粗盐。
弱酸性的阳离子交换树脂也用NaCl再生，但它需要在碱性条件下才能有较高的交换能力，而这套设备不提供碱性条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【新树脂的预处理】新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。
当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。
所以，新树脂在投运前要进行预处理。
1、阳离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用2-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；最后用5%HCL溶液，其量亦与上同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
2、阴离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4% NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
分类产品名称功能基团体积交换容量mmol/ml≥出场形式国外树脂对应牌号主要用途强酸性苯乙烯系阳离子树脂001*4-SO3H 4.50 Na+AmberliteIR-118高纯水制备及抗菌素提炼等002-scAmberliteIR-122抗菌素提取与D113SC配套双层床大孔弱酸性丙烯酸系阳离子树脂D111-COOH9.5H+AmberliteIRC-84循环水处理、废水处理、脱色110 11.5AmberliteIRC-84用于提取链霉素及分离碱性抗菌素、硬水软化、纯水制备122 4.00用于提纯维生素B12、钼酸铵精制、链霉素、土霉素、四环素等抗菌素的脱色味精脱色强碱性苯乙烯系阴离子树脂201*4 -N+/(CH3)3 3.80CL-AmberliteIRA-401纯水、高纯水置备、糖液脱色、生化制品的制备等202-N+/(CH3)2\C2H4OH3.10AmberliteIRA-900纯水制备、配套双层床大孔强碱性苯乙烯系阴离子树脂D296 3.60CL-用于有机物脱色和纯水制备D202-N+/(CH3)2\C2H4OH3.50AmberliteIRA-910纯水制备、放射性元素提取、稀有元素分离大孔弱碱性苯乙烯系阴离子树脂330-N+/(CH3)2.H2O9.00WofatitL-165用在链霉素提炼中起中和作用、也可用于中和有机酸及用于制备纯水离子交换树脂是一类具有离子交换功能的高分子材料。
在溶液中它能将本身的离子与溶液中的同号离子进行交换。
按交换基团性质的不同，离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两类。
阳离子交换树脂大都含有磺酸基（—SO3H）、羧基（—COOH）或苯酚基（—C6H4OH）等酸性基团，其中的氢离子能与溶液中的金属离子或其他阳离子进行交换。
例如苯乙烯和二乙烯苯的高聚物经磺化处理得到强酸性阳离子交换树脂，其结构式可简单表示为R—SO3H，式中R代表树脂母体，其交换原理为2R—SO3H＋Ca2+—（R—SO3）2Ca＋2H+（这也是硬水软化的原理）阴离子交换树脂含有季胺基[-N（CH3）3OH]、胺基（—NH2）或亚胺基（—NH2）等碱性基团。
它们在水中能生成OH-离子，可与各种阴离子起交换作用，其交换原理为R—N（CH3）3OH＋Cl- R—N（CH3）3Cl＋OH-由于离子交换作用是可逆的，因此用过的离子交换树脂一般用适当浓度的无机酸或碱进行洗涤，可恢复到原状态而重复使用，这一过程称为再生。
阳离子交换树脂可用稀盐酸、稀硫酸等溶液淋洗；阴离子交换树脂可用氢氧化钠等溶液处理，进行再生。
离子交换树脂的用途很广，主要用于分离和提纯。
例如用于硬水软化和制取去离子水、回收工业废水中的金属、分离稀有金属和贵金属、分离和提纯抗生素等。
【不同型号的离子树脂】一、强酸系列阳离子树脂001×7（732#）强酸性苯乙烯系阳离子交换树脂执行标准：GB13659-92；本产品是在苯乙烯-二乙烯苯共聚交联结构的高分子基础上带有磺酸基(-SO3H)的离子交换树脂,其酸性相当于硫酸、盐酸等无机酸，它在碱性、中性、甚至酸性介质中都显示离子交换功能。
本产品具有交换容量大、交换速度快、机械强度好等特点。
本产品原牌号732#；相当于美国：Amberlite IR-120,Dowex-50；德国：Lewatit-100；日本：DiaionSK-1。
1、外观：金黄至棕褐色球状颗粒。
2、出厂型式：钠型。
3、使用时参考指标：①PH范围：1-14 ②最高使用温度：氢型≤100℃, 钠型≤120℃③转型膨胀率：（Na+→H+）8-10%④工业用树脂层高度：1-3m ⑤再生液浓度：NaCl：8-10%；NaOH：4%；HCl:4-5%⑥再生液容量：NaCl体积：树脂体积=1.5-2:1；NaOH体积：树脂体积=2-3:1；HCl体积：树脂体积=2-3:14、用途：主要用于硬化软化、纯水制备、湿法冶金、生化提取、稀有元素分离、抗生素提取等。
001×12/14/16强酸性苯乙烯系阳离子交换树脂执行标准：Q/GSX003-2004；相当于美国：Amberlite IR-132,IR-130,IR-124。
1.外观：棕褐色球状颗粒2.出厂形式：钠型3、使用时参考指标（同上）4、用途：主要用于庆大霉纱、链霉素、土霉素等抗生素的除盐、提纯，青霉素的转盐等。
D001 大孔强酸性苯乙烯系阳离子交换树脂执行标准：Q/GSX020-2004；本产品的性能与001×7强酸性阳离子交换树脂相似，但有更好的物理及化学稳定性，其耐渗透应力，耐磨损能力以及抗氧化能力强。
由于本产品具有大孔结构，能交换吸附尺寸较大的离子和分子，所以，能在非水介质中使用。
本产品原牌号D72#，相当于美国：Amberlite 200；德国：Lewatit-SP210.1、外观：浅棕色至棕褐色不透明球状颗粒2、出厂形式：钠型3、使用时参考指标：①PH范围：1-14 ②最高使用温度：氢型≤100℃, 钠型≤120℃③转型膨胀率：（H +→Na +）9-10%④再生液浓度：NaOH：2-4%；HCl:2-4% ⑤再生液容量：NaOH：树脂体积=2-3:1；HCl：树脂体积=2-3:14、用途：主要用于高速混床水处理，有机反应催化。
7320 强酸性苯乙烯系阳离子交换树脂7320是磺酸基聚苯乙烯系凝胶型强酸性阳离子交换树脂。
它是一种均匀粒度的离子交换树脂，具有优秀的物理和化学稳定性以及良好耐温性能，选择性好、交换容量高，主要应用于混合床专用树脂，凝结水纯化、水的除盐等。
1、基体：苯乙烯-二乙烯共聚物；功能基：磺酸基(-SO3H)2、外观：浅棕黄色透明球状颗粒；出场形式：钠型3、使用时主要指标：①最大转型膨胀率：Na+-H+10%②再生溶剂：NaCL溶液（5-10%；80-220g/L）；HCL溶液（5-8%；50-150g/L）；H2SO4溶液（0.7-6%；80-240g/L）SA-2氨基酸专用树脂执行标准：Q/GSX002-2004；琥珀色球状颗粒；出厂形式：钠型用途：本产品专用于氨基酸提取（谷氨酸、赖氨酸、谷氨酰胺等）二、强碱系列阴离子树脂7170 强碱性苯乙烯系阴离子交换树脂7170是高等级聚苯乙烯系凝胶强碱I型阴离子交换树脂，颗粒非常均匀，再生效率高，冲洗效果很好，主要应用于混合床专用树脂，水的除盐，也可应用于废水处理、阴离子态金属络合物分离等。
基体为苯乙烯-二乙烯共聚物，功能基为-N+(CH3)3浅黄色透明球状颗粒，出厂形态：Cl-型；最大转型膨胀率Cl--OH- 30%。
再生液：NaOH溶液（2-4%）201×4(711)强碱性苯乙烯系阴离子交换树脂执行标准：Q/GSX005-2004。
本产品的性能与201×7强碱性阴离子交换树脂相似，但具有更高的工作交换容量，较强的耐渗透应力。
淡黄色球状颗粒，氯型出厂。
1、使用时参考标准：①PH范围：1-14 ②最高使用温度：氢氧型≤40°C，氯型≤100°C③型变膨胀率：(Cl-→OH-)≤30%④工业用树脂高度：1-3m ⑤再生液浓度：NaOH（4%；体积比=2-3:1）；HCl（4-5%；体积比=2-3:1）2、用途：主要用于纯水及高纯水制备、糖液脱色、生化制品，放射性元素的提炼。
201×7(717)强碱性苯乙烯系阴离子交换树脂执行标准：GB13660-92。
本产品是在苯乙烯-二乙烯苯共聚交联结构的高分子基体上带有季胺基[-N(CH3)3]的离子交换树脂。
其碱性相当于一般季胺碱，在酸性、中性甚至碱性介质中显示离子交换功能。
具有机构强度好、耐热性能高等特点。
原牌号717#，相当于美国：Amberlite IRA-400；日本：Diaion SA-10A。
淡黄至金黄色球状颗粒；出厂形式：氯型。
1、使用时参考标准：①PH范围：1-14 ②最高使用温度：氢氧型≤40°C，氯型≤80°C③型变膨胀率：(Cl-→OH-)≤18-22%④工业用树脂高度：1-3m ⑤再生液浓度：NaOH（4%；体积比=2-3:1）；HCl（4-5%；体积比=2-3:1）2、用途：主要用于纯水制备、高纯水制备、废水处理、生化制品提取。
D201大孔强碱性苯乙烯系阴离子交换树脂执行标准：Q/GSX029-2004。
本产品的性能与201×7强碱性苯乙烯系阴离子交换树脂相似，但有更好的物理及化学稳定性，其耐渗透应力、耐磨损能力及抗污染能力强。
由于本产品具有大孔结构，能交换吸附尺寸较大的离子和分子，所以，能在非水价质中使用。
产品原牌号D231，相当于美国：Amberlite IRA-900；德国：Lewatit MP-500；日本：Diaion PA308。
乳白色不透明球状颗粒，出厂形式：氯型。
主要用于高速混床水处理、废水处理、重金属回收。
三、弱酸系列阳离子树脂110(111) 丙烯酸系阳离子交换树脂执行标准：Q/GSX007-2004。
白色或浅黄色球状颗粒，出厂形式：钠型。
1、使用时参考标准：①PH范围：1-14 ②最高使用温度：100°C③型变膨胀率：(H+ -Na+)≤100%④再生液浓度：NaOH（3-5%；体积比=3-4:1）；HCl（3-5%；体积比=3-4:1）2、用途：主要用于无盐水、纯水制备、有机碱分离，链霉素、大观霉素、丝裂霉素等氨基糖甙类抗生素的提取。
D113 大孔弱酸性丙烯酸系阳离子交换树脂执行标准：Q/GSX031-2004。
本产品是大孔结构的丙烯酸共联高分子基体上带有羧酸基(-COOH)的离子交换树脂，具有交换容量高、体积变化小、机械强度高、化学稳定性好、抗污染、抗氧性能优越、交换速度快等特点。
