塔吊基础防雷接地重复接地施工方案
塔吊基础防雷接地重复接地施工方案
塔吊基础防雷接地重复接地施工方案1.施工前的准备工作在进行塔吊基础防雷接地施工前，需要对现场进行勘测和设计，确定塔吊的布置位置和接地的方式。
同时，需要查明现场的雷电活动情况，了解地质条件和周围环境的变化。
2.施工方案的制定根据勘测和设计的结果，制定塔吊基础防雷接地施工方案。
方案应包括接地材料的选择、接地电阻的计算、接地方式的确定等内容。
同时，还需要制定施工的时间节点和具体的施工步骤，确保施工的顺利进行。
3.接地材料的选择接地材料是保证接地效果的关键，一般选择导电性能良好的铜材料。
其中，接地线采用铜排或铜棒，接地深度一般为2-3米，深层接地可以采用电焊方式固定。
接地材料需要经过质量检测，确保其导电性能和耐腐蚀性能。
4.接地电阻的计算接地电阻是衡量接地效果的重要指标，可以通过计算和测量来确定。
通常要求接地电阻小于4Ω，以保证接地系统的良好导电性能。
在计算接地电阻时，需要考虑土壤的电阻率和塔吊的负荷，选择合适的接地方式和材料，以提高接地效果。
5.接地方式的确定接地方式有多种，常用的有单点接地和多点接地两种。
单点接地是将接地线接地到一个点上，适用于接地电阻要求较高的场合；多点接地是将接地线均匀地分布在多个点上，适用于接地电阻要求相对较低的场合。
根据具体情况选择合适的接地方式，确保接地效果和施工的便利性。
6.施工步骤的确定根据施工方案，确定具体的施工步骤。
一般包括以下几个步骤：（1）准备工作：清理施工场地，布置施工设备和材料。
（2）界面处理：根据接地点的位置和深度，在施工场地挖掘相应的接地坑，清理表面泥土和杂物。
（3）材料安装：将接地线安装到接地坑中并连接固定好，确保接地线与接地电极有良好的接触。
（4）接地电极的安装：将接地电极插入接地坑中，注意选择合适的深度和位置，确保接地电极与地面有良好的接触。
（5）连接和测试：将接地电极与接地线连接好，并进行接地电阻的测试。
（6）修整和保护：将接地坑的表面修整好，保护好接地系统，防止外界因素对接地系统的损害。
塔吊基础防雷接地重复接地施工方案完整版
塔吊基础防雷接地重复接地施工方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】一、现场概述5#住宅楼工程总建筑面积：平方米；地上地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：平方米；地上平方米，地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
7#住宅楼工程总建筑面积：平方米；地上地上平方米，地下地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）2#车库总面积平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：，塔吊基础厚度2、6#楼塔吊基础底标高：3、7#楼塔吊基础底标高：四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：平方米；地上地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：平方米；地上平方米，地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
7#住宅楼工程总建筑面积：平方米；地上地上平方米，地下地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）2#车库总面积平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：，塔吊基础厚度2、6#楼塔吊基础底标高：3、7#楼塔吊基础底标高：四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm 的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
七、设备重复接地措施塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接，接地电阻≤10Ω。
塔吊基础防雷接地施工方案
塔吊基础防雷接地施工方案
一、现场概述
目前工程处于基础桩施工阶段，根据现场要求，本工程垂直运输，塔吊基础应抓紧完成，以便塔吊安装。
因本地区正处于雷雨季节，应考虑塔吊的防雷及接地措施。
二、措施办法
根据现场情况，我部拟定以下方案：
●防雷接地极采用一字型接地体，打三根L50×50×2500mm的镀锌角钢，
接地极间距为5000mm，由中间接地极引至塔吊防雷引下线部位。
●接地网采用-40×4镀锌扁钢。
●防雷引下线采用Ф10镀锌圆钢。
防雷接闪器采用针式接闪器，针尖应高
于塔顶1000mm。
●防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤1
Ω。
●塔吊电气重复接地应单独打一根L50×50×2500mm的镀锌角钢，引至塔
吊专用接地装置，采用铜质编织软线连接，接地电阻≤6Ω。
塔吊基础防雷接地重复接地施工方案
一、现场概述5＃住宅楼工程总建筑面积:23076。
86平方米;地上21387.76m2地下1689。
10平方米，建筑占地面积：923。
82平方米；地下二层,地上二十七层，建筑总高度为80。
240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076。
78平方米；地上21347。
68平方米,地下1689.10平方米，建筑占地面积：923.82平方米;地下二层，地上二十七层，建筑总高度为80.240米（规划高度）.7#住宅楼工程总建筑面积：22586。
57平方米；地上地上20931。
55平方米，地下地下1655。
02平方米，建筑占地面积：897。
45平方米;地下二层,地上二十七层，建筑总高度为80.240米(规划高度）2＃车库总面积12205。
42平方米,车库停车类型为小型，共有374个停车区域,属于大型车库.目前工程处于主楼基础施工阶段，根据现场要求,本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5＃、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高:-6。
47m，塔吊基础厚度1。
4m2、6#楼塔吊基础底标高：-7.25m3、7＃楼塔吊基础底标高:—7.25m四、塔吊安装部位：5＃楼塔吊安装于5＃楼南侧。
6#楼塔吊安装于6#楼北侧.7＃楼塔吊安装于7#楼北侧.五、塔吊安装距离：塔吊中心距离主体墙体不小于3。
6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m. 六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
7#住宅楼工程总建筑面积：22586.57平方米；地上地上20931.55平方米，地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：-6.47m，塔吊基础厚度 1.4m2、6#楼塔吊基础底标高：-7.25m3、7#楼塔吊基础底标高：-7.25m四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于 3.6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：平方米；地上地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：平方米；地上平方米，地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
7#住宅楼工程总建筑面积：平方米；地上地上平方米，地下地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）2#车库总面积平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：，塔吊基础厚度2、6#楼塔吊基础底标高：3、7#楼塔吊基础底标高：四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
七、设备重复接地措施塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接，接地电阻≤10Ω。
【施工方案】塔吊基础防雷接地重复接地施工方案
一、现场概述5＃住宅楼工程总建筑面积:23076。
86平方米;地上21387.76m2地下1689。
10平方米，建筑占地面积：923。
82平方米；地下二层,地上二十七层，建筑总高度为80。
240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076。
78平方米；地上21347。
68平方米,地下1689.10平方米，建筑占地面积：923.82平方米;地下二层，地上二十七层，建筑总高度为80.240米（规划高度）.7#住宅楼工程总建筑面积：22586。
57平方米；地上地上20931。
55平方米，地下地下1655。
02平方米，建筑占地面积：897。
45平方米;地下二层,地上二十七层，建筑总高度为80.240米(规划高度）2＃车库总面积12205。
42平方米,车库停车类型为小型，共有374个停车区域,属于大型车库.目前工程处于主楼基础施工阶段，根据现场要求,本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5＃、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高:-6。
47m，塔吊基础厚度1。
4m2、6#楼塔吊基础底标高：-7.25m3、7＃楼塔吊基础底标高:—7.25m四、塔吊安装部位：5＃楼塔吊安装于5＃楼南侧。
6#楼塔吊安装于6#楼北侧.7＃楼塔吊安装于7#楼北侧.五、塔吊安装距离：塔吊中心距离主体墙体不小于3。
6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m. 六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：平方米；地上地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：平方米；地上平方米，地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
7#住宅楼工程总建筑面积：平方米；地上地上平方米，地下地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）2#车库总面积平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：，塔吊基础厚度2、6#楼塔吊基础底标高：3、7#楼塔吊基础底标高：四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm 的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
七、设备重复接地措施塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接，接地电阻≤10Ω。
塔吊基础防雷接地重复接地施工方案
一、现场概述5住宅楼工程总建筑面积：平方米；地上地下平方米,建筑占地面积：平方米；地下二层,地上二十七层,建筑总高度为米规划高度;建筑结构形式为：剪力墙结构;6住宅楼工程总建筑面积：平方米；地上平方米,地下平方米,建筑占地面积：平方米；地下二层,地上二十七层,建筑总高度为米规划高度;7住宅楼工程总建筑面积：平方米；地上地上平方米,地下地下平方米,建筑占地面积：平方米；地下二层,地上二十七层,建筑总高度为米规划高度2车库总面积平方米,车库停车类型为小型,共有374个停车区域,属于大型车库;目前工程处于主楼基础施工阶段,根据现场要求,本工程主体阶段垂直运输采用塔吊运输方式,塔吊基础应抓紧完成,以便塔吊及时安装;因本地区正面临雨季施工,塔吊的防雷及接地措施要抓紧时间落实;二、塔吊安装说明：5、6、7楼每栋楼各安装一台QTZ80型塔吊,臂长56m三、塔吊安装标高1、5楼塔吊基础顶标高：,塔吊基础厚度2、6楼塔吊基础底标高：3、7楼塔吊基础底标高：四、塔吊安装部位：5楼塔吊安装于5楼南侧;6楼塔吊安装于6楼北侧;7楼塔吊安装于7楼北侧;五、塔吊安装距离：塔吊中心距离主体墙体不小于,保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m;六、防雷接地措施：根据现场情况,我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体,打三根L40×40×3000mm的镀锌角钢,接地极间距不超过5000mm,接地体用4×40镀锌扁钢做接地网连接;由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接;2、防雷接地连接处应焊接饱满,焊接倍数应按规范规定要求,接地电阻≤30Ω;七、设备重复接地措施塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢,引至塔吊专用二级开关箱,采用16平方铜编织线连接,接地电阻≤10Ω;。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
7#住宅楼工程总建筑面积：22586.57平方米；地上地上20931.55平方米，地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：-6.47m，塔吊基础厚度 1.4m2、6#楼塔吊基础底标高：-7.25m3、7#楼塔吊基础底标高：-7.25m四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于 3.6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm 的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
7#住宅楼工程总建筑面积：22586.57平方米；地上地上20931.55平方米，地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：-6.47m，塔吊基础厚度 1.4m2、6#楼塔吊基础底标高：-7.25m3、7#楼塔吊基础底标高：-7.25m四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于 3.6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm 的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：平方米；地上地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：平方米；地上平方米，地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
7#住宅楼工程总建筑面积：平方米；地上地上平方米，地下地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）2#车库总面积平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：，塔吊基础厚度2、6#楼塔吊基础底标高：3、7#楼塔吊基础底标高：四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
七、设备重复接地措施塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接，接地电阻≤10Ω。
塔吊基础防雷接地施工方案
塔吊基础防雷接地施工方案
一、现场概述
目前工程处于基础桩施工阶段，根据现场要求，本工程垂直运输，塔吊基础应抓紧完成，以便塔吊安装。
因本地区正处于雷雨季节，应考虑塔吊的防雷及接地措施。
二、措施办法
根据现场情况，我部拟定以下方案：
●防雷接地极采用一字型接地体，打三根L50×50×2500mm的镀锌角钢，
接地极间距为5000mm，由中间接地极引至塔吊防雷引下线部位。
●接地网采用-40×4镀锌扁钢。
●防雷引下线采用Ф10镀锌圆钢。
防雷接闪器采用针式接闪器，针尖应高
于塔顶1000mm。
●防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤1
Ω。
●塔吊电气重复接地应单独打一根L50×50×2500mm的镀锌角钢，引至塔
吊专用接地装置，采用铜质编织软线连接，接地电阻≤6Ω。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：平方米；地上地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：平方米；地上平方米，地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）。
7#住宅楼工程总建筑面积：平方米；地上地上平方米，地下地下平方米，建筑占地面积：平方米；地下二层，地上二十七层，建筑总高度为米(规划高度）2#车库总面积平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：，塔吊基础厚度2、6#楼塔吊基础底标高：3、7#楼塔吊基础底标高：四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
七、设备重复接地措施塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接，接地电阻≤10Ω。
塔吊基础防雷接地重复接地施工方案
一、现场概述5#住宅楼工程总建筑面积：23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
7#住宅楼工程总建筑面积：22586.57平方米；地上地上20931.55平方米，地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m三、塔吊安装标高1、5#楼塔吊基础顶标高：-6.47m，塔吊基础厚度 1.4m2、6#楼塔吊基础底标高：-7.25m3、7#楼塔吊基础底标高：-7.25m四、塔吊安装部位：5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：塔吊中心距离主体墙体不小于 3.6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：根据现场情况，我部对塔吊的防雷接地采取以下措施：1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

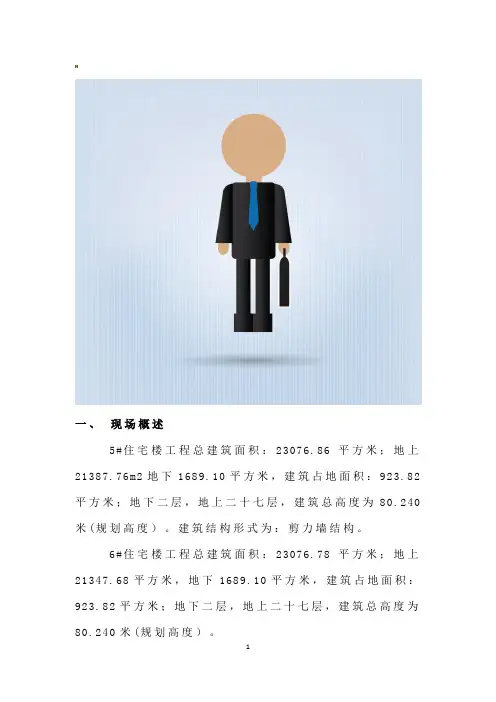

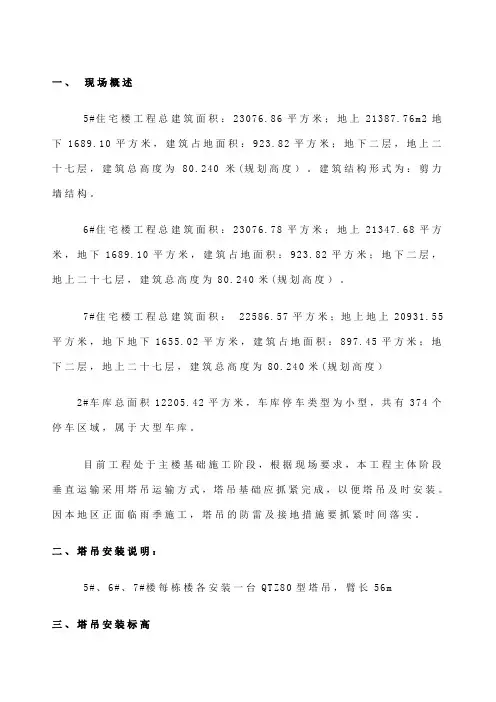

一、现场概述
5#住宅楼工程总建筑面积：23076.86平方米；地上21387.76m2地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
建筑结构形式为：剪力墙结构。
6#住宅楼工程总建筑面积：23076.78平方米；地上21347.68平方米，地下1689.10平方米，建筑占地面积：923.82平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）。
7#住宅楼工程总建筑面积：22586.57平方米；地上地上20931.55平方米，地下地下1655.02平方米，建筑占地面积：897.45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）
2#车库总面积12205.42平方米，车库停车类型为小型，共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。
因本地区正面临雨季施工，塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明：
5#、6#、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m
三、塔吊安装标高
1、5#楼塔吊基础顶标高：-6.47m，塔吊基础厚度1.4m
2、6#楼塔吊基础底标高：-7.25m
3、7#楼塔吊基础底标高：-7.25m
四、塔吊安装部位：
5#楼塔吊安装于5#楼南侧。
6#楼塔吊安装于6#楼北侧。
7#楼塔吊安装于7#楼北侧。
五、塔吊安装距离：
塔吊中心距离主体墙体不小于 3.6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、防雷接地措施：
根据现场情况，我部对塔吊的防雷接地采取以下措施：
1、防雷接地极采用一字型接地体，打三根L40×40×3000mm的镀锌角钢，接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接。
由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω。
七、设备重复接地措施
塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接，接地电阻≤10Ω。
