不锈钢快速接头原理

合集下载

快速接头

快速接头

结构分类
两端开放
两端开闭
单路开闭
不链接时:当母体的套圈移到另一端时,不锈钢珠自动向外滚动,子体因母体与子体共同阀门弹簧力的作用 力运作下而断开,子体与母体的阀门各自闭合,瞬间阻断流体流动 。
链接时:当子体插入母体时,套圈在弹簧的作用下回到原来的位置,钢珠滚动锁紧子体紧密连接,同时母体 与子体的阀门互相推动而打开,流体流通,O型圈能完全阻断流体的渗漏 。
无泄漏的O形圈密封可用于真空和压力系统,可与其他进行互换。推入式连接使操作快捷方便,大面积的锁定 装置确保更牢固的夹住管茎。
全流量快速接头
最大工作压力414 bar (6000 psig),不锈钢、碳钢和黄铜材质,光滑、开放式内腔,两端不带阀,使压降 最小于通用型模具接口。彻底实现模具互换操作的简单化,加强防锈功能,种类多样。 使用注意事项: 注意 请不要用于适用流体以外的流体。 使用时不要超过最高使用压力限制。 不要在使用温度范围以外使用,防止造成密封材料磨损或泄漏。 不要进行人为的击打、弯曲、拉伸、防止造成破损。 不要在混入金属粉或砂尘等地方使用,防止造成工作不良或泄漏。 螺纹类的安装,在安装时不要超过最大紧固扭矩,防止造成破损。 不要使用带裂缝的软管,防止造成泄漏或脱落。 如用于有震动、冲击的机器会造成耐久性降低。
特点
1、省时省力:通过快速接头拆断和连接油路时,动作简单、节省时间和人力。 2、省油:折断油路时,快速接头上的单向阀可封闭油路,油不会流出,避免油液、油压损失。 3、环保:快速接头折断和连接时,油不会洒漏,保护环境。 4、设备化整为零,方便运输:大型设备或是需要便于携带的液压工具,使用快速接头分拆后运输,到达目的 地后再组装使用。 5、经济:以上各种优点都为客户创造了经济价值。
主要用于离子冷却装置配管、酿酒装置、工作机器的切削油配管、洗车机器。通过简单的杠杆操作连接,可 输送液体、气体、粉末等。主体材质、尺寸以及安装形状丰富多样。

不锈钢快速锁工作原理

不锈钢快速锁工作原理

不锈钢快速锁工作原理
不锈钢快速锁是一种用于管道或容器的快速连接和断开的装置,通常用于需要频繁拆卸和连接的场合,如化工、制药、食品加工等行业。

其工作原理基于以下几个步骤:
1. 对齐和插入:将快速锁的两个部分 通常是插头和插座)对齐,并将插头插入插座中。

插头和插座上通常有对应的密封垫圈,以确保连接的密封性。

2. 旋转和锁定:插头插入插座后,通过旋转插头或插座上的锁定装置,将插头和插座锁定在一起。

旋转的动作会使锁定装置的凸轮或齿轮与插头或插座上的凹槽或齿条相配合,从而形成牢固的连接。

3. 密封和压力测试:锁定后,快速锁形成密封连接,可以承受一定的压力。

密封垫圈通常被压缩,以防止流体或气体泄漏。

有些快速锁还可以进行压力测试,以确保连接的可靠性。

4. 解锁和拆卸:要断开连接时,只需旋转插头或插座上的解锁装置,使锁定装置的凸轮或齿轮与插头或插座上的凹槽或齿条脱离,然后可以轻松地将插头从插座中拔出。

不锈钢快速锁的工作原理简单而高效,通过旋转和锁定机制实现快速连接和断开,同时提供可靠的密封性能,方便了管道系统的维护和操作。

快速接头 原理

快速接头 原理

快速接头原理
快速接头是一种常见的连接元件,用于快速连接或断开两个管道或设备。

它通常由两个部件组成,即插头和插座。

插头上有一个凸起的雄性接头,而插座上有一个相应的凹槽来接收插头。

快速接头的原理是通过简单的推拉动作来连接和断开。

当插头插入插座时,凸起的接头与凹槽对齐,并在插入时产生一个点击声以确保连接牢固。

然后,通过推动插头,将其完全插入插座,直到两者紧密贴合为止。

当需要断开连接时,只需推动插头上的快速释放按钮,即可轻松分离插头和插座。

快速接头的设计使得连接和断开变得非常容易和快速。

它广泛应用于工业领域,如空气压缩机、液压系统、润滑系统等。

通过使用快速接头,可以节省时间、劳动力和成本,并提高工作效率。

快速接头原理

快速接头原理

快速接头原理
快速接头原理是一种常用的连接方式,它允许快速且牢固地连接两个零件。

快速接头通常由两个部分组成:底座和头部。

底座固定在一个零件上,而头部固定在另一个零件上。

当底座和头部对齐时,它们可以通过插入或旋转的方式快速连接。

在底座和头部的连接部分,通常会设计有凸起和凹槽。

当底座和头部对齐时,凸起和凹槽可以互相契合,形成一个牢固的连接。

一些快速接头还提供了锁定机制,以进一步增强连接的稳定性。

快速接头的优点之一是它们的安装和拆卸速度非常快。

相比传统的螺纹连接或焊接连接,快速接头可以大大节省时间和劳动力。

此外,快速接头还具有较高的可重复使用性,可以反复拆卸和安装而不会损坏。

快速接头广泛应用于各个领域。

例如,它们常用于机械设备的组装和维修中,电气设备的连接,以及液体和气体管道的连接等。

由于其快速、可靠和方便的特点,快速接头已成为工程领域中常见的连接方式之一。

快速接头的工作原理

快速接头的工作原理

快速接头的工作原理
快速接头是一种常用于管道连接的机械装置。

它的工作原理基于一系列螺纹结构和密封环的配合,以实现快速、可靠、密封的连接。

具体的工作原理如下:
1. 拆卸:在需要拆卸快速接头时,先释放紧固装置并将其拆除,打开快速接头的锁紧装置。

2. 分离:逐一旋转连接部件,使管道连接处的螺纹间隙逐渐扩大,从而分离两个连接部件。

3. 安装:将需要连接的管道插入快速接头的连接孔中,旋转连接部件,使其螺纹逐渐接合。

4. 锁紧:锁紧装置在两个连接部件完全配合后,将它们紧密地固定在一起,以确保连接的牢固性和密封性。

5. 密封:快速接头内部设有密封环,当两个连接部件完全配合时,密封环会被挤压并填满螺纹间隙,形成可靠的密封。

通过上述步骤,快速接头可实现快速、简便的连接和拆卸,同时确保连接的牢固性和密封性。

这使得它在工业生产和流体传输领域得到广泛应用。

薄壁不锈钢管卡压式连接原理

薄壁不锈钢管卡压式连接原理

薄壁不锈钢管卡压式连接原理引言:薄壁不锈钢管卡压式连接是一种常见的管道连接方式,其原理是通过卡套将管道连接在一起。

这种连接方式具有结构简单、安装方便、密封性好等优点,在工业和民用领域广泛应用。

本文将详细介绍薄壁不锈钢管卡压式连接的原理和特点。

一、卡压式连接的基本原理薄壁不锈钢管卡压式连接是一种机械连接方式,其基本原理是通过卡套将管道连接在一起。

卡套是由不锈钢制成的套筒状零件,具有一定的柔性和弹性。

在连接过程中,将卡套套在管道上,并利用特殊的工具将卡套压紧,使其与管道紧密贴合。

通过卡套的压紧作用,管道之间形成了一个紧密的连接,从而实现了管道的连通和密封。

二、薄壁不锈钢管卡压式连接的特点1. 结构简单:薄壁不锈钢管卡压式连接由少量的零部件组成,结构简单,安装方便。

不需要焊接、螺纹和胀紧等复杂的连接工艺,大大提高了施工效率。

2. 安装方便:薄壁不锈钢管卡压式连接不需要专门的设备和工具,只需使用简单的手动或电动工具即可完成安装。

这种连接方式适用于各种规格和材质的管道,具有很高的适应性。

3. 密封性好:薄壁不锈钢管卡压式连接采用卡套的压紧作用,使管道之间形成了紧密的连接。

卡套具有一定的柔性和弹性,能够适应管道的变形和振动,保证了连接的密封性。

4. 可靠性高:薄壁不锈钢管卡压式连接采用机械连接方式,连接点的强度高,能够承受较大的压力和冲击。

连接后不易松动和漏水,具有良好的可靠性。

5. 维护便捷:薄壁不锈钢管卡压式连接的拆卸和维修非常方便。

只需松开卡套的压紧螺母,就可以拆卸管道,进行维护、检修或更换。

这极大地减少了维护和停机时间,提高了设备的可用性。

三、薄壁不锈钢管卡压式连接的应用领域薄壁不锈钢管卡压式连接广泛应用于工业和民用领域的管道系统中。

它适用于各种液体、气体和固体的输送,如给水、排水、供暖、制冷、化工、食品、制药、航空航天等领域。

薄壁不锈钢管卡压式连接在石油、化工、医药等行业的管道工程中得到了广泛应用,取得了良好的效果。

不锈钢快装接头卡箍接头设备工艺原理

不锈钢快装接头卡箍接头设备工艺原理

不锈钢快装接头卡箍接头设备工艺原理引言不锈钢快装接头卡箍接头设备是一种用于连接不锈钢管道系统的设备,广泛应用于化工、食品、制药、造纸等领域。

本文将介绍不锈钢快装接头卡箍接头设备的工艺原理,包括其构成、连接方式、优点等方面内容。

不锈钢快装接头卡箍接头设备构成不锈钢快装接头卡箍接头设备由卡箍、接头、橡胶密封圈、法兰等部分组成。

其中卡箍为主要组成部分,其质量的好坏直接影响着整个接头的安全性。

连接方式不锈钢快装接头卡箍接头设备采用快速连接方式,不需要使用螺栓和螺母进行安装,安装简单快捷。

其步骤为:1.在管道两端分别套上卡箍;2.将卡箍卡在管子上,使其与法兰端面紧贴;3.将凸起的端面套在对应的法兰上,通过旋转法兰上的螺母使其与法兰对齐,然后再用力按下法兰,使其与卡箍紧密连接;4.安装完毕。

优点不锈钢快装接头卡箍接头设备有以下几个优点:1.安装速度快。

不需要使用螺栓和螺母进行安装,只需要简单的操作即可完成;2.安装方便。

不同于其它连接方式,不需要进行大量的准备工作,如清洗、对位等;3.适用范围广。

适用于不同口径、不同材料的管道连接,如金属、玻璃、塑料等;4.信号穿透性好。

不锈钢快装接头卡箍接头设备连接后,整体性好,不会出现松动和漏气等问题;5.具有耐腐蚀性。

使用不锈钢等防腐材料进行制造,能够在恶劣环境下安全运行。

结语不锈钢快装接头卡箍接头设备是一种重要的管道连接方式,具有安装速度快、安装方便、适用范围广、信号穿透性好、耐腐蚀性强等优点。

在实际应用中,需要正确选择和使用,以确保其安全性和稳定性。

不锈钢快装接头卡箍接头卡盘设备工艺原理

不锈钢快装接头卡箍接头卡盘设备工艺原理

不锈钢快装接头卡箍接头卡盘设备工艺原理不锈钢快装接头卡箍接头卡盘设备是一种常用于管道连接的工业设备,它可以在不需要任何工具的情况下快速连接或断开管道,具有简单、方便、易于维修等优点。

本文将详细介绍不锈钢快装接头卡箍接头卡盘设备工艺原理。

一、不锈钢快装接头的基本概念不锈钢快装接头,也被称为快速接头,它是由两个卡箍和一个卡盘组成的管道连接器。

卡箍是由不锈钢制成的圆环形件,内部有弹性垫片,用来夹紧管道。

卡盘是一种圆盘形件,用来连接两根管道,并且可以快速地装卸。

不锈钢快装接头除了常见的卡箍接头和卡盘接头之外,还有直通式、三通式、四通式等不同类型,可以根据需要灵活选用。

二、不锈钢快装接头的连接原理不锈钢快装接头的连接原理与密封原理是相同的,其主要原理如下:1.卡箍的作用:卡箍内部的弹性垫片可以夹紧管道,使其形成密封。

2.卡盘的作用:卡盘通过两个O形圈密封材料和两个锁紧螺丝,将两根管道连接在一起。

3.两者的结合:卡箍固定在卡盘上,可以快速地装卸,避免了日常维护和更换管道时需要使用工具拆除的麻烦。

不锈钢快装接头的主要特点是连接快捷简单,不需要拆卸管道系统、不需要切割管道、不需要焊接、不需要特殊工具,实现了零泄漏并且易于操作。

三、不锈钢快装接头的使用1.安装前的准备:在安装不锈钢快装接头之前,需要准备好与其配合使用的管道,并保证管道的两端都是平滑、光滑、无毛刺的。

在管道的两端涂上一层润滑剂,以便更容易安装。

2.安装:将卡箍和卡盘分别套在管道的两端,然后用手推压卡箍,让它卡在管道上。

最后将卡箍插入卡盘中,并使用两个锁紧螺丝固定在一起。

3.拆卸:松开锁紧螺丝,用手拉扯卡箍即可将其卸下。

在卸下时,需要谨慎处理,以防止卡箍或管道变形或损坏。

四、不锈钢快装接头的优缺点1. 优点:1.安装和拆卸简单、快捷,可以大大节省人力和时间成本。

2.具有密封性好、无泄漏、无松动等特点。

3.适用范围广,可以连接不同管径、不同材质的管道。

不锈钢活接头N活接设备工艺原理

不锈钢活接头N活接设备工艺原理

不锈钢活接头N活接设备工艺原理简介不锈钢活接头是一种常用于管道连接的接头,能够承受高压力和高温的工作环境。

不锈钢活接头的主要材料为不锈钢,其设计和制造需要经过一定的工艺过程。

N活接设备是一种专门用于制造不锈钢活接头的设备,通过该设备,可以将不锈钢原料制造成符合要求的不锈钢活接头。

本文将介绍不锈钢活接头N活接设备的工艺原理。

设备结构N活接设备由主机、模具、电控系统、液压系统等组成。

主机是N活接设备的核心部分,其结构主要由机壳、机床、压力头、液压缸、阀门、油泵、电机等组成。

电控系统是控制N活接设备工作的重要部分,通过对电控系统的控制,可以实现N活接设备的各种操作,如开关机、控制压力等。

工艺过程切割和成型不锈钢原料首先需要进行切割和成型,以符合不同规格不锈钢活接头的要求。

N活接设备通过模具来实现对不锈钢原料的成型。

弯曲和定位经过成型的不锈钢原料需要进行弯曲和定位,以符合管道连接的形状和尺寸。

N活接设备通过压力头和液压缸来实现对不锈钢原料的弯曲和定位。

加热和扩口加热和扩口是不锈钢活接头制造的重要步骤,也是N活接设备的核心技术。

加热可以使不锈钢原料变得柔软并易于成型,扩口可以将不锈钢原料的一端扩大,以便与管道连接。

N活接设备通过液压系统和电控系统来实现对不锈钢原料的加热和扩口操作。

冷却和切断经过加热和扩口后的不锈钢原料需要进行冷却和切断。

冷却可以使不锈钢活接头变得坚硬,并固定其形状,切断可以将不锈钢活接头与不锈钢原料分离。

N活接设备通过液压系统和电控系统来实现对不锈钢活接头的冷却和切断操作。

总结N活接设备作为不锈钢活接头制造的关键设备,具有重要的应用价值。

不锈钢活接头的制造工艺涉及多个步骤,需要经过多次加工和调整才能符合要求。

本文介绍了不锈钢活接头N活接设备的工艺原理,希望对读者有所帮助。

不锈钢快速接头快速接头B型安全操作规定

不锈钢快速接头快速接头B型安全操作规定

不锈钢快速接头B型安全操作规定前言不锈钢快速接头B型是一种常用的液压元件,广泛应用于石油、化工、航空航天、造纸等行业。

本文介绍了不锈钢快速接头B型的安全操作规定,以及出现问题时的应对措施。

1. 不锈钢快速接头B型的组成结构不锈钢快速接头B型由接头本体、插头、密封圈、挂环等组成。

•接头本体:由壳体、钢珠门、弹簧等部分组成。

•插头:由插针、垫圈、插销等部分组成。

•密封圈:使用NBR、Viton等材料,具有密封性能。

•挂环:用于安装和固定快速接头B型。

2. 不锈钢快速接头B型的工作原理快速接头B型是一种密封性能好、连接方便、快速、易于操作的管道接头。

它的工作原理是:将插头插入接头本体,钢珠门打开,插针插进接头本体孔中,钢珠门自动关闭,插针和接头本体之间形成封闭的密封连接。

3. 安装操作规定1.必须使用相同型号、规格的不锈钢快速接头B型进行连接。

2.在连接前应检查接头、插头和密封圈是否完好无损,以确保安全连接。

3.按照插头插入接头本体的方向和深度进行连接,插接完成后应用手轮旋紧密封。

4. 使用操作规定1.使用前应检查快速接头B型是否已经锈蚀、变形,或密封圈是否老化或破损,如有问题应及时更换。

2.快速接头B型应垂直插入,并确保插接完成后可以自行锁死,不能出现插销脱落的现象。

3.在使用过程中,应严格遵守规定的工作压力和温度范围,避免超压和超温。

如需清洗、维护或更换工作介质时,必须先停机、排气、等压后进行。

4.不得在快速接头B型上安装管夹、弯头、弯管等附件,以免影响其正常工作并造成危险。

5. 危险处理不锈钢快速接头B型须定期检查并按要求进行更换。

如发现以下情况应立即停机检查、处理: * 接口松动或泄漏严重; * 插头或接头本体受到严重损伤; * 插针或钢珠门严重磨损; * 密封圈老化或失效; * 操作人员不当。

结语安全是生产的前提和基础,不锈钢快速接头B型也不例外。

使用不锈钢快速接头B型时,务必遵守安装和使用规定,避免操作不当、使用不当等造成危险。

焊接不锈钢四通快装U型三通设备工艺原理

焊接不锈钢四通快装U型三通设备工艺原理

焊接不锈钢四通快装U型三通设备工艺原理焊接不锈钢四通快装U型三通设备是一种广泛应用于工业管道系统中的连接件,它结构简单、安装方便、密封性好、承压能力强。

本文将介绍焊接不锈钢四通快装U型三通设备的工艺原理、焊接方法、检验标准及注意事项。

一、工艺原理焊接不锈钢四通快装U型三通设备通常由四个零件组成:本体、垫片、卡圈和法兰。

其工艺原理如下:1.本体:通常采用不锈钢板料制成,加工成所需的U型和三通形状,材质要求符合GB/T14976-2012标准。

2.垫片:通常采用不锈钢或碳钢制成,用于增加密封性,避免法兰直接接触。

垫片的材质和尺寸要符合相应的标准要求。

3.卡圈:卡圈是将本体和法兰紧密固定在一起的关键部件。

它由不锈钢板料制成,加工成相应的形状和尺寸。

卡圈应符合GB/T9115.1-2000标准要求。

4.法兰:由不锈钢或者碳钢材质加工而成,用于连接管道系统。

法兰应符合GB/T9112-2010标准的要求,并检验其尺寸和材质。

二、焊接方法焊接不锈钢四通快装U型三通设备的常用焊接方法有两种:手工焊和自动焊。

手工焊手工焊采用电弧焊、氩弧焊或者铜垫焊等。

步骤如下:1.将本体上的三通加工成U形,并进行打磨处理,以便将来的焊接。

2.在U形平台上放置卡圈。

3.在卡圈与本体连接处放置垫片。

4.将法兰放置在卡圈上,并用螺母固定。

5.开始焊接,首先将卡圈上的一段焊死在本体上,然后再轮流焊死卡圈的其他部位,最后焊接法兰。

自动焊自动焊采用气体保护焊、埋弧焊等。

步骤如下:1.将本体、法兰和卡圈按需进行加工和打磨处理。

2.将法兰和卡圈安装在本体上,然后加上垫片。

3.将本体放入自动焊机中。

4.对本体进行自动焊接,同时打印出检验报告。

三、检验标准对于焊接不锈钢四通快装U型三通设备的检验标准主要有以下几点:1.外观检查:检查焊接质量、外观和尺寸是否符合要求。

2.气密检查:采用水平试压法进行检查,以保证设备密封性。

3.尺寸检查:检查法兰卡圈径大小、螺孔尺寸、法兰圆度等尺寸是否符合标准要求。

一篇了解不锈钢快速接头,干货!涨知识

一篇了解不锈钢快速接头,干货!涨知识

一篇了解不锈钢快速接头,干货!涨知识液压面授课时间地点:5月18-22日上海(液压设计)5月25-28日成都6月22-25日上海(液压系统比例/伺服控制技术与智能原件应用)微信:180****6538。

来源:今日头条张工注册电气工程师,版权归原作者所有,侵删。

不锈钢快速接头知识大全01、不锈钢快速接头型号、材料、规格以及使用范围02、不锈钢快速接头的使用方法03、不锈钢快速接头漏气的主要原因04、不锈钢快速接头损坏的两个个主要原因05、不锈钢快速接头使用注意事项不锈钢快速接头型号、材料、规格以及使用范围不锈钢快速接头型号:A型(内螺纹连接阳端)、B型(外螺纹连接阳端)、C型(接软管阴端)、D型(内螺纹连接阴端)、E型(接软管阳端)、F型(外螺纹连接阳端)、DC型(阴端堵头)、DP型(阳端堵头)、阳端F型带法兰、阴端C型带法兰、KJA、KJB.材料:304 / 316 不锈钢规格:1/2 inch寸 ~ 6 inch寸 : DN15~DN150正常压力:6.4mpa适用温度:—20℃ ~ 232℃适用介质:气体、水、油、及一些腐蚀性液体连接方式:内螺纹、外螺纹、卡套、焊接、接软管、配法兰等密封材料:丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。

螺纹类型:NPT、ZG、G、BSPT、BSP、DIN259/2999(国标、美标、英标)。

快速接头说明:快速接头是一种既不需要工具又能实现迅速拆装的管接头。

快速接头使用范围:这种管接头使用轻巧灵便、干净利索、广泛应用于液压、气动和润滑流体输送等管路系统中,在急需经常拆装的管路中尤为适用。

不锈钢快速接头的使用方法快速接头A型:是阳端内丝接头,一端是卡在母头里的圆弧接头,一端是内螺纹的连接的丝扣。

一边和母头快速接头连接,一端和外丝的管子连接。

快速接头B型:是阴端外丝接头,也叫母头外丝快速接头,一边是带两个拉耳卡公头的凹槽,另一边和内丝的管子连接。

快速接头C型:是母皮管接头,也叫阴端水管接头,母头软管接头,阴宝塔接头,是用于和皮管,水管,软管,气管,油管的快速接头。

不锈钢快速接头

不锈钢快速接头

不锈钢快速接头不锈钢快速接头,简称快接头,是一种流体输送系统中常用的连接器件。

它具有连接快捷、密封性能好、安装方便等优点,广泛应用于化工、石油、制药、食品等行业的流体管道连接。

1. 快速接头的结构与分类快速接头主要由接头本体、锥形密封垫、密封圈、卡环等部分组成。

根据连接方式的不同,快速接头可分为以下几类:1.带卡环快速接头:采用卡环固定连接,连接快捷,拆卸方便,常用于高压管道。

2.软管快速接头:采用软管连接,可承受弯曲形变,广泛应用于石油、化工行业的流体输送。

3.平口密封快速接头:密封圈采用平口形状密封,连接方便,安装简单。

4.滑动套式快速接头:连接方式为滑动套式,适用于高压,大流量场合。

5.气动阀门快速接头:采用气动阀门控制连接,可通过控制气压来控制开关。

2. 快速接头的特点与应用不锈钢快速接头具有以下几个特点:1.连接方便、快捷:不需要额外的接口密封材料和工具,连接快捷方便,并且不需要专业技能。

2.密封性能好:快速接头内部装有密封垫和密封圈,能够有效地保障连接处的密封性能,从而确保系统的正常运行。

3.结构紧凑:体积小,占用空间少,能够节省系统安装空间。

4.质量可靠:不锈钢材质制造,耐腐蚀、抗氧化,使用寿命长,不易被损坏。

不锈钢快速接头广泛应用于各个领域的流体输送管道中,主要应用于以下几个方面:1.化工行业:化工生产过程中,流体管道连接处需要频繁拆卸,快速接头的连接方式非常适合化工行业的生产需求。

2.石油行业:在石油行业,由于冒顶和尾部压力的存在,快速接头的连接方式可以避免因连接不紧而导致的安全事故。

3.制药行业:药品生产过程中,需要对药品的成分及质量进行控制,快速接头的密封性能可以有效地保障药品品质的安全。

4.食品行业:涉及到食品加工的流体传输,需要保证卫生和安全,不锈钢快速接头的材质可以符合卫生安全要求。

3. 快速接头的安装与维护安装快速接头时,需要注意以下几点:1.接头密封面应该清洁干净,切勿沾染杂质和污垢。

不锈钢活接头设备工艺原理

不锈钢活接头设备工艺原理

不锈钢活接头设备工艺原理不锈钢活接头设备是一种常见的管道连接设备,具有接头紧密、连接方便、拆装易等优点,广泛应用于化工、石油、食品、制药等行业。

其工艺原理主要包括以下几个方面。

1. 材料选择不锈钢活接头设备的主要材料是不锈钢,例如304、316L等。

这些材料具有耐腐蚀、耐高温、耐压力等优点,能够满足不同工业场合的使用需求。

其中,316L不锈钢主要用于对酸和碱性环境的要求比较高的场合,例如在海水环境中使用。

2. 组装工艺不锈钢活接头设备的组装工艺包括以下几个步骤:2.1. 工件切割将不锈钢材料按照设计尺寸进行切割,切割时需要注意在刀具使用过程中加注油脂,以防止产生灰尘和划痕。

2.2. 接头面加工将被接合的表面进行加工,一般是涂上一层金属涂料,防止生锈腐蚀。

2.3. 钻孔在不锈钢管道的预定位置钻孔,准备接头安装孔,这些孔通常都是位于管道的直线段上。

2.4. 接头安装将接头快速安装到预定的孔中,并正确连接设备和管道两端的法兰。

2.5. 检查验收组装完成后需要进行检查验收,包括检查管道内是否有碎屑、铁锈等杂质;管道接口是否严密;设备是否连接等等。

3. 使用注意事项使用不锈钢活接头设备时需要注意以下几个方面:3.1. 清洗在使用前需要对管道和设备进行彻底清洗,以防止生锈、腐蚀等影响使用效果的问题。

3.2. 维护设备需要经常进行维护,包括检查法兰、接头等部件是否松动、变形等;设备表面是否出现锈迹等。

3.3. 避免撞击设备在使用过程中需要避免撞击,避免引发安全事故。

3.4. 避免超载不锈钢活接头设备在使用时需要按照规定荷载使用,避免超过其承受能力。

结语本文简要介绍了不锈钢活接头设备的工艺原理,包括材料选择、组装工艺和使用注意事项等方面。

在使用不锈钢活接头设备时需要注意安全事项和维护细节,以提高其使用寿命和稳定性。

不锈钢卡套接头原理

不锈钢卡套接头原理

不锈钢卡套接头原理不锈钢卡套接头是一种常用的管道连接件,用于连接不同直径的管道或管件。

它的原理是通过卡套和卡箍的结合,实现管道的紧密连接,保证管道的密封性和安全性。

不锈钢卡套接头由两部分组成:卡套和卡箍。

卡套是由不锈钢材料制成的管道套件,其内部有槽口,可以与管道的外部直径相匹配。

卡箍是由不锈钢材料制成的环状零件,可以通过螺栓固定在卡套上,使其与管道紧密连接。

不锈钢卡套接头的原理是利用卡箍的力量将卡套与管道紧密连接在一起。

当卡箍被螺栓固定时,它会施加压力使卡套与管道紧密贴合,从而实现管道的密封性。

卡箍的固定力量可以根据需要进行调整,以确保连接的牢固性和稳定性。

不锈钢卡套接头具有许多优点。

首先,它适用于各种材料的管道连接,如不锈钢管、铸铁管、塑料管等。

其次,它可以连接不同直径的管道,具有较大的适用范围。

此外,不锈钢卡套接头具有耐高温、耐腐蚀、耐压和耐磨损的特点,可以在恶劣的工作环境下长期使用。

不锈钢卡套接头的安装相对简便。

首先,根据管道的直径选择合适的卡套和卡箍。

然后,将卡套套在管道上,并调整卡箍的位置,使其与卡套对应。

最后,通过螺栓将卡箍固定在卡套上,使其与管道紧密连接。

不锈钢卡套接头在实际应用中有着广泛的用途。

它常用于石油、化工、食品、制药等行业的管道系统中,用于连接管道、阀门、泵等设备。

其可靠的密封性和稳定性可以确保管道系统的正常运行,减少泄漏和事故的发生。

不锈钢卡套接头是一种常用的管道连接件,通过卡套和卡箍的结合实现管道的紧密连接。

它具有广泛的适用范围和优越的性能,可以在各种工业领域中得到应用。

通过正确的安装和使用,不锈钢卡套接头可以确保管道系统的安全可靠运行。

不锈钢水管卡压式连接原理

不锈钢水管卡压式连接原理

不锈钢⽔管卡压式连接原理⽔是⽣命的源泉是⽣命存在与经济发展的必要条件是构成⼈体组织的重要部分现如今随着⽔污染问题⽔质问题成为当下每个家庭都在不断关⼼的话题随着薄壁不锈钢⽔管的⼤⾯积应⽤众多家庭开始青睐于不锈钢管的安装虽然有了⽣活输配⽔的不锈钢⽔管但管道的连接也同样是关键⽽不锈钢管道的连接⽅式有很多种今天今天就来和⼤家⼀起了解⼀下关于卡压式连接⽅式之中的双卡压式连接双卡压式薄壁不锈钢管连接是将管材插⼊管件利⽤不锈钢材料的有效刚性和密封材料的弹性压缩⽐原理充分利⽤了承接⼝的长度在管件承接⼝的U型槽两侧⽤专⽤卡压⼯具进⾏径向压接双卡压式薄壁不锈钢管连接利⽤了不锈钢⾃⾝的有效刚性在管与管件的连接处两端均⽤卡钳压接从⽽提⾼了抗拉拔能⼒和抗旋转能⼒同时采⽤了O型密封圈压缩⽐原理在U型槽内的O型密封圈被压缩后发挥了其长效的弹性从⽽实现了密封的⽬的双卡压式薄壁不锈钢管采⽤抗拔原理⼝⼩⾥⼤,抗拔能⼒更强抗旋转原理压成六边形,防⽌使⽤中旋转漏⽔双卡压因为承接⼝的特点能有效预防在施⼯时管材插不到底时⽽产⽣漏⽔的风险双卡压式薄壁不锈钢管的特点安装简单、经济快捷在薄壁不锈钢管道安装过程中利⽤双卡压式专业⼯具连接可以快速处理不需要螺纹连接时复杂的套丝作业也不需要焊接时前处理、后处理作业在安装上做到更简单和更快捷管道施⼯综合成本⼤幅度减少应⽤范围及场所⼴双卡压式薄壁不锈钢管连接操作半径⼩不需要⼤的操作环境内完成安装可以在管道井、天花板、地沟等特殊领域安装同时安装质量由设备控制双卡压连接可以避免因⼈为因素出现错误安装安全可靠、持久耐⽤双卡压式薄壁不锈钢管连接后增强了承插⼝的安全可靠性连接强度⾼抗震良好抗扭曲抗拉拔性能更优秀更合理不锈钢⽔管采⽤先进的六⾓卡压式连接技术,在施⼯现场使⽤不锈钢管件卡压⼯具⼀次卡压成功,安全可靠,施⼯现场没有⾼温明⽕,管道内没有残留物,也不会产⽣阻⽔⼝使⽔流变⼩,⽆需开丝,⽆需焊接,是最简单也是最先进的连接⽅式。

快速接头工作原理

快速接头工作原理

快速接头工作原理
快速接头是一种常见的连接器件,它的主要作用是方便和快速地连接和断开管道或设备。

其工作原理基于密封、固定和连接三个方面。

1. 密封
快速接头内部有一个密封环,当连接时,该密封环会被压缩并紧密贴合管道或设备的表面,从而实现密封。

同时,快速接头还可以根据不同的工作压力和温度要求选择不同材质的密封环。

2. 固定
快速接头通常由两部分组成:插座和插头。

插座是固定在管道或设备上的一部分,而插头则是连接到另一端的管道或设备上。

当插座和插头相互配合时,它们会通过锁扣、卡环等方式进行固定,并确保整个连接过程中不会发生松动。

3. 连接
当插座和插头固定好后,它们之间就会建立起通路,并实现流体、气体等介质的传输。

此时,快速接头内部的阀门也会打开,并允许介质
通过。

在断开连接时,阀门会自动关闭以避免介质泄漏。

总之,快速接头的工作原理基于密封、固定和连接三个方面,通过密封环、锁扣、卡环等部件的配合,实现了快速连接和断开管道或设备的功能。

该连接器件广泛应用于液压系统、气动系统、化工设备等行业中。

不锈钢给水管连接原理

不锈钢给水管连接原理

不锈钢给水管连接原理一、引言给水管道是建筑中必不可少的部分,而不锈钢给水管作为一种常见的管材,被广泛应用于各类建筑物中。

那么,不锈钢给水管是如何连接的呢?本文将从不锈钢给水管连接原理的角度进行介绍。

二、概述不锈钢给水管连接是指将两个或多个不锈钢管道连接在一起,确保水流的顺畅和安全。

不锈钢给水管连接具有耐腐蚀、耐高压、密封可靠等优点,因此被广泛应用于建筑中的给水系统。

三、连接方式1. 螺纹连接:螺纹连接是最常见的不锈钢给水管连接方式之一。

它采用螺纹设计,通过螺纹的旋转将两个管道连接在一起。

螺纹连接具有连接方便、拆卸容易的优点,但其密封性相对较差。

2. 焊接连接:焊接连接是将两根不锈钢管通过焊接技术连接在一起。

焊接连接具有密封性好、结构牢固的特点,适用于一些对密封性要求较高的场所。

但需要专业的焊接技术和设备。

3. 卡套连接:卡套连接是通过在两个管道之间安装卡套来实现连接。

卡套连接具有安装简单、维修方便的特点,适用于一些需要频繁拆卸的场所。

4. 法兰连接:法兰连接是通过在管道的末端安装法兰,再通过螺栓将两个法兰连接在一起。

法兰连接具有连接牢固、密封性好的特点,适用于一些对密封性要求较高的场所。

四、连接步骤不锈钢给水管连接的步骤如下:1. 清理管道表面:将待连接的管道表面清洁干净,确保无杂质和污垢。

2. 安装连接件:根据连接方式选择适当的连接件,如螺纹、焊接、卡套或法兰等。

3. 连接管道:根据连接方式进行相应的操作,如旋转螺纹、焊接、套入卡套或安装法兰等。

4. 检查连接质量:连接完成后,进行连接质量检查,确保连接牢固、密封性好。

五、注意事项在进行不锈钢给水管连接时,需要注意以下事项:1. 使用合适的连接方式:根据实际情况选择合适的连接方式,确保连接牢固、密封性好。

2. 注意连接件的质量:选择质量可靠的连接件,避免出现漏水或松动等问题。

3. 使用合适的工具和材料:使用适当的工具和材料进行连接,确保连接质量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

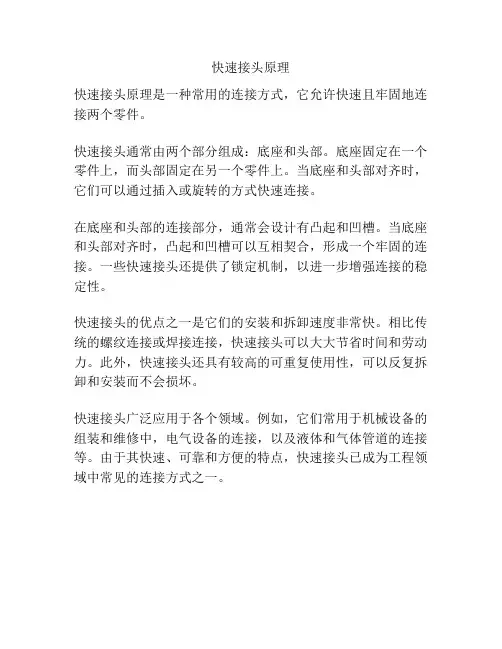

不锈钢快速接头原理
快速接头(Cam and groove)是一种用于传输液体的快速连接管件,由一个公头和一个母头构成。

一般公头的外部有一个凹面(槽),连接时这个槽刚好被母头的把手卡住从而使两端的垫片紧密结合达到密封的效果。

通常这种接头用于石油和化学领域。

快速接头俗称:锁紧臂快速接头,扳把式快速接头,吊环式快速接头,快速接头种类有→A、B、C、D、E、F、DC、DP可根据设备任意组合,尺寸一般是1/2-6”也可依据客户需求有不同的规格尺寸.材料有黄铜,不锈钢,铝合金,聚丙烯等材料。

Ⅰ 型
DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
A 16 21 24 28.5 36 45 58 74 100 127 152.5
B 38.5 38.5 48.5 56.5 61 64.5 85 73 78 85 86
G 32 32 40 48 56 67 81.75 95.6 126.5 150 180
Ⅱ 型
Ⅰ 型
DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
A 14 19 24 30 37 50 62 74 100 125 145
B 52 52 65 72.5 73 80 90 94 101 100 112 E 32 32 41 48.5 49 54 59 60 62 60 70 G 53 54 60 71.5 80 95 104 126 153.4 184 219
Ⅱ 型
Ⅰ 型
DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
A 14 14 20 25 31 43 55 68 93 119 143
B 90 90 105 116.5 118 134 154 163 175 185 210
D 20 20 25.5 33 39 52 65 78 105 130 155
E 32 32 41 48.5 49 54 59 60 63 60 70 G 53 54 60 71.5 80 95 104 126 153.4 184 219
Ⅱ 型
Ⅰ 型
DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
A 16 19 26 35 39 50 58.5 72 98.1 122 150
B 52.5 52.5 63 68.5 71 78.5 85.5 90.5 96.5 100 112 E 32.2 32.2 41 48.5 49 54 59 60 63 60 70 G 53 53 60 71.5 80 95 104 126 153.4 184 219
Ⅱ 型
Ⅰ 型
DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
A 14 14 20 25 31 43 55 68 93 119 143
B 98 98 108.5 121 125 140 158 169 180 187 214 G 32 32 36.7 45.5 53.4 63 75.7 91.5 119.5 145.5 175.9
D 20 20 25.5 33 39 52 65 78 105 130 155
E 40 40 45.5 53 55.5 60 64 65 66.5 62 72
Ⅱ 型
Ⅰ 型
DIM 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6
A 21.5 21.5 24 29 37 46.5 58 74 100 127 152.5
B 55 55 71.5 80 84 87 99 104.5 112.5 118 128 G 33 33 38.5 47.5 55 66 80 95 122 147.5 175.9 E 38 38 47.5 56 60 61 68.5 71.5 76.5 81 86
Ⅱ 型
DIM 1/2" 3/4 1" 11/4" 11/2 2" 2-1/2 3" 4" 5" 6"
B 45 45 51 60 61 66 70 73 80 82 94 E 33 33 43 49 50 55 57 59 64 68 76 G 56 56 62 77 83 95 111 126 157 190 216
DIM 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6"
B 37 37 44 53 54.5 61 63 67 70 72 84 E 26 26 32 41 42.5 47 49 52 54 56 66。
