组串式逆变器选型对照表
光伏逆变器种类及选型指导
光伏逆变器种类及选型指导光伏逆变器专用于太阳能光伏发电领域的逆变器，是光伏系统中不可缺少的核心部件，其最大的作用在于将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。
并网逆变器作为光伏电池与电网的接口装置，将光伏电池的电能转换成交流电能并传输到电网上，在光伏并网发电系统中起着至关重要的作用，为了实现最佳方式的太阳能转换，这势必要求逆变器多样化，这是由于建筑的多样性导致太阳能电池板安装的多样性，同时为了使太阳能的转换效率最高同时又兼顾建筑的外形美观的缘故。
目前通用的太阳能逆变方式为：集中逆变器、组串逆变器，多组串逆变器和组件逆变(微型逆变器)。
集中逆变器集中逆变器设备功率在50KW到630KW之间，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
一般用与大型光伏发电站(>10kW)的系统中，大量并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，让它非常接近于正弦波电流。
其最大特点是系统的功率高，成本低。
但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
组串逆变器组串逆变器已成为目前国际市场上最流行的逆变器。
其是基于模块化概念基础上的，每个光伏组串(1kW-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网。
很多大型光伏电厂都使用的是组串逆变器。
其优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳点与逆变器不匹配的情况，从而增加了发电量。
阳光逆变器型号参数大全
参数容量（kW)3型号SG3KTL-M最大输入功率3200W(3200W/3200W)最大输入电压550V启动电压(最小输入电压?)150V额定输入电压370VMPP电压范围（最大功率点电压范围）125~550V满载MPP电压范围160～500VMPPT数量（最大功率追踪）2（两个逆变器集成一体？）每路MPPT最大输入组串数1/1（？）最大输入电流20A(10A/10A)输入端子最大允许电流10A输出额定输出功率3000W最大输出功率（PF=1）3150W最大输出视在功率3150VA最大输出电流15A额定电网电压230Vac (单相)电网电压范围180~276Vac(符合相应国家电网指令要求)额定电网频率50Hz/60Hz电网频率范围45～55Hz/55～65Hz (符合相应国家电网指令要求)总电流波形畸变率< 3 % （额定功率）直流分量<0.5 %In功率因数范围>0.99@满功率, (可调范围0.8超前~0.8滞后)保护孤岛保护具备低电压穿越不具备直流反接保护具备交流短路保护具备漏电流保护具备直流开关选配直流保险丝不具备过压保护压敏保护系统最大效率0.974欧洲效率0.965隔离方式无变压器防护等级IP65夜间自耗电<1W工作温度范围-25~60℃（>45℃降额）相对湿度0~100% 无冷凝冷却方式自然风冷最高海拔4000m (＞2000m降额)显示动态图形液晶通讯RS485（RJ45 端子），WiFi（可选）4510 SG4KTL-M SG5KTL-M SG10KTL4300W(3000W/3500W)5400W(3000W/3500W)10800W(5400W/5400W)550V550V1000V150V150V270V370V370V650V125~550V125~550V250~950V170~500V200~500V250~800V2221/2’1/2/3/326A(10A/16A)26A(10A/16A)40A(20A/20A)10A 10A 10A4000W4600W10000W4200W5100W4200VA5100VA11100VA20A22A17A230Vac (单相)230Vac (单相)3/N/PE, 230/400Vac180~276Vac(符合相应国家电网指令要求)180~276Vac(符合相应国家电网指令要求)310~480Vac（符合相应国家电网指令要求）50Hz/60Hz50Hz/60Hz50Hz45～55Hz/55～65Hz (符合相应国家电网指令要求)45～55Hz/55～65Hz (符合相应国家电网指令要求)45~55Hz(符合相应国家电网指令要求)< 3 % （额定功率）< 3 % （额定功率）< 3 % （额定功率）<0.5 %In<0.5 %In<0.5 %In>0.99@满功率, (可调范围0.8超前~0.8滞后)>0.99@满功率, (可调范围0.8超前~0.8滞后)>0.99@额定功率, (可调范围0.9超前~0.9滞后)具备具备不具备不具备具备具备具备具备具备具备选配选配不具备不具备压敏电阻压敏电阻0.9760.9760.980.970.970.972无变压器无变压器无变压器IP65IP65IP65(风扇IP54)<1W<1W<1W-25~60℃（>45℃降额）-25~60℃（>45℃降额）-25~60℃0~100% 无冷凝0~100% 无冷凝0~95% 无凝露自然风冷自然风冷智能强制风冷4000m (＞2000m降额) 4000m (＞2000m降额) 4000m（＞2000m降额）动态图形液晶动态图形液晶动态图形液晶RS485（RJ45 端子），WiFi（可选）RS485（RJ45 端子），WiFi（可选）RS485（RJ45 端子）PV电池板短路电流（DC1/DC2）50A(25A/25A)12152024 SG12KTL SG15KTL SG20KTL SG24MX12800W15800W (7900W/7900W)21000W (10500W /10500W)26800W（13400W/13400W)1000V1000V1000V1000V270V270V300V300V650V650V650V470V250~950V250~950V280~950V280~950V330~800V380~800V480~800V375~850V2222 /3/3/3/3/3/3440A(20A/20A)40A(20A/20A)42A(21A/21A)66A(33A/33A)10A10A10A12A12000W15000W20000W24000W16700W22200W26000W13300VA16700VA22200VA26000VA21A25A33A48A3/N/PE, 230/400Vac3/N/PE, 230/400Vac3/N/PE, 230/400Vac3/PE, 181/315Vac310~480Vac（符合相应国家电网指令要求）310~480Vac（符合相应国家电网指令要求）310~480Vac（符合相应国家电网指令要求）283~400Vac50Hz50Hz50Hz50Hz/60Hz(符合相应国家电网指令要求)45~55Hz(符合相应国家电网指令要求)45~55Hz(符合相应国家电网指令要求)47~53Hz 57~ 63Hz< 3 % （额定功率）< 3 % （额定功率）< 3 % （额定功率）< 3 % （额定功率）<0.5 %In<0.5 %In<0.5 %In<0.5 %In>0.99@额定功率, (可调范围0.9超前~0.9滞后)>0.99@额定功率, (可调范围0.9超前~0.9滞后)>0.99@额定功率, (可调范围0.9超前~0.9滞后)>0.99@满功率, (可调范围0.8超前~0.8滞后)具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备集成集成具备无无具备压敏电阻压敏电阻2级防雷器（40KA）0.980.980.980.9830.9720.9730.9730.98无变压器无变压器无变压器无变压器IP65(风扇IP54)IP65(风扇IP54)IP65(风扇IP54)IP65(风扇IP55)<1W<1W<1W<1W-25~60℃-25~60℃-25~60℃-25~60℃组串型光伏逆变器0~95% 无凝露0~95% 无凝露0~95% 无凝露0~100% 无冷凝智能强制风冷ing智能强制风冷智能强制风冷智能强制风冷4000m（＞2000m降额）4000m（＞2000m降额）4000m（＞2000m降额）4000m (＞3000m降额)动态图形液晶动态图形液晶动态图形液晶动态图形液晶RS485（RJ45 端子）RS485（RJ45 端子）RS485（RJ45 端子）RS485（RJ45 端子）PV电池板短路电流（DC1/DC2）PV电池板短路电流（DC1/DC2）PV电池板短路电流（DC1/DC2）PV电池板短路电流（DC1/DC2）50A(25A/25A)50A(25A/25A)50A(25A/25A)50A(25A/25A)3040505060SG30KTL-MSG40KTLSG50MX SG50KTL SG60KTL32kW(16kW/16kW)40500W 51000W 56200W 67500W 1000V 1000V 1000V 1000V 1000V 300V 300V 500V 300V 620V620V 710V 470V 580V280~950V 280~950V 450~950V 300~950V 570~950V 480~800V560~800V450~850V 500~850V 570~850V 22141441231266A （33A/33A ）66A(33A/33A)115A 104A(26A/26A/26A/26A)120A 12A12A 12A12A 12A30kW 36000W 50000W 50000W 60000W 30kW 39800W 50000W 55000W 66000W 33.12KVA 39800VA 50000VA 55000VA 66000VA 48A48A 93A80A 96A 3/N/PE,230/400Vac 3/N/PE,277/480Vac 或3/PE, 480Vac 3/PE, 181/315Vac 3/N/PE,230/400Va c3/N/PE,230/400Va c310~480Vac 422~528Vac 283~400Vac 310~480V ac310~480V ac50Hz/60Hz50Hz/60Hz50Hz/60Hz50Hz/60Hz 50Hz/60Hz 45~55Hz/57Hz~63Hz47~53Hz/57~ 63Hz 47~53Hz 57~ 63Hz47~53Hz 57~ 63Hz 47~53Hz 57~ 63Hz < 3 % （额定功率）< 3 % （额定功率）< 3 % （额定功率）< 3 % （额定功率）< 3 % （额定功率）<0.5 %In<0.5 %In<0.5 %In<0.5 %In <0.5 %In >0.99@满功率, (可调范围0.8超前~0.8滞后)>0.99@满功率, (可调范围0.8超前~0.8滞后)>0.99@满功率, (可调范围0.8超前~0.8滞后)>0.99@满功率, (可调范围0.8超前~0.8滞后)>0.99@满功率, (可调范围0.8超前~0.8滞后)具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备具备2级防雷器(40KA)2级防雷器2级防雷器（40KA ）2级防雷器（40KA ）2级防雷器（40KA ）0.9830.9830.990.9890.990.980.980.9870.9850.987无变压器无变压器无变压器无变压器无变压器IP65(风扇IP55)IP65(风扇IP55)IP65(风扇IP55)IP65(风扇IP55)IP65(风扇IP55)<1W <1W <1W <1W<1W-25~60℃-25~60℃-25~60℃-25~60℃ -25~60℃0~95% 无凝露0~100% 无冷凝0~100% 无冷凝（中文）0~100% 无冷凝0~100% 无冷凝智能强制风冷智能强制风冷智能强制风冷智能强制风冷智能强制风冷4000m (＞3000m降额)4000m (＞3000m降额)4000m (＞3000m降额)4000m (＞3000m降额)4000m (＞3000m降额)动态图形液晶动态图形液晶动态图形液晶动态图形液晶动态图形液晶RS485 (RJ45)RS485（RJ45 端子）RS485（RJ45 端子）RS485（RJ45 端子）RS485（RJ45 端子）。
组串逆变器技术规范书
组串式逆变器技术规范书协鑫新能源系统有限公司2014年08月目录1总则 (1)2 设备规范 (1)2.1设备名称 (1)2.2型式（或型号）、用途和安装数量 (2)2.3参数 (2)3设备的运行环境条件 (2)3.1工程概况 (2)3.2厂址条件 (2)3.3安装运行条件 (2)4 技术要求 (2)4.1技术条件 (2)4.2性能要求 (5)4.3经济要求（主要指能耗等） (7)4.4结构要求 (7)4.5配供驱动机要求 (7)4.6设备材质要求 (8)4.7仪表和控制要求 (8)4.8安装调试要求 (8)4.9其它要求（噪音） (8)5 供货范围 (8)5.1一般要求 (8)5.2供货范围 (9)5.3备品备件 (10)5.4专用工器具（卖方填写） (10)6 质量保证及试验 (10)6.1设计、制造应遵守的规程、规范和标准 (10)6.2设备性能、质量保证 (12)6.3设备的试验及要求 (12)6.4其它 (12)7 油漆、包装和运输 (12)7.1油漆和防腐 (12)7.2包装 (12)7.3运输 (13)8 技术资料和交付进度 (13)8.1一般要求 (13)8.2卖方应提供的技术文件内容、数量、时间 (14)9 交货进度 (14)10 监造（检验）和性能验收试验 (15)10.1监造依据 (15)10.2监造方式 (15)10.3监造内容 (15)10.4对卖方配合监造的要求 (15)10.5性能验收试验 (16)11 技术服务和联络 (16)11.1卖方现场技术服务 (16)11.2培训 (17)11.3设计联络 (18)11.4售后服务 (18)12 分包商/外购部件情况 (18)13 大件部件情况 (18)14 技术规范书的基本响应方式 (19)14.1对技术规范响应方式的基本要求 (19)15 差异表 (19)1总则1.1本招标文件适用于并网光伏发电项目的并网组串逆变器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
集中式逆变器和组串式逆变器之比较
集中式逆变器和组串式逆变器之比较——深圳恒通源1、逆变器方案对比（1）集中式逆变器：设备功率在50KW到630KW之间，功率器件采用大电流IGBT，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
（2）组串式逆变器：功率小于30KW，功率开关管采用小电流的MOSFET，拓扑结构采用DC-DC-BOOST升压和DC-AC全桥逆变两级电力电子器件变换，防护等级一般为IP65。
体积较小，可室外臂挂式安装。
2、系统主要器件对比（1）集中式逆变器：光伏组件，直流电缆，汇流箱，直流电缆，直流汇流配电，直流电缆，逆变器，隔离变压器，交流配电，电网。
（2）组串式逆变器：组件，直流电缆，逆变器，交流配电，电网。
3、主要优缺点和适应场合（1）集中式逆变器一般用于日照均匀的大型厂房，荒漠电站，地面电站等大型发电系统中，系统总功率大，一般是兆瓦级以上。
主要优势有：●逆变器数量少，便于管理；●逆变器元器件数量少，可靠性高；●谐波含量少，直流分量少电能质量高；●逆变器集成度高，功率密度大，成本低；●逆变器各种保护功能齐全，电站安全性高；●有功率因素调节功能和低电压穿越功能，电网调节性好。
主要缺点有：●直流汇流箱故障率较高，影响整个系统。
●集中式逆变器MPPT电压范围窄，一般为450-820V，组件配置不灵活。
在阴雨天，雾气多的部区，发电时间短。
●逆变器机房安装部署困难、需要专用的机房和设备。
●逆变器自身耗电以及机房通风散热耗电，系统维护相对复杂。
●集中式并网逆变系统中，组件方阵经过两次汇流到达逆变器，逆变器最大功率跟踪功能（MPPT）不能监控到每一路组件的运行情况，因此不可能使每一路组件都处于最佳工作点，当有一块组件发生故障或者被阴影遮挡，会影响整个系统的发电效率。
●集中式并网逆变系统中无冗余能力，如有发生故障停机，整个系统将停止发电。
（2）组串式逆变器适用于中小型屋顶光伏发电系统，小型地面电站。
逆变器的选型
集中式逆变器和组串式逆变器选型的比较国家电网对分布式光伏电站要求如下：单个并网点小于6MW，年自发自用电量大于50%；8KW以下可接入220V；8KW-400KW可接入380V；400KW-6MW可接入10KV。
根据逆变器的特点，光伏电站逆变器选型方法：220V项目选用单相组串式逆变器，8KW-30KW选用三相组串式逆变器，50KW以上的项目，可以根据实际情况选用组串式逆变器和集中式逆变器。
对于MW级别的电站亦可选择380V或10KV方式并网。
逆变器方案对比：集中式逆变器：设备功率在50KW到630KW之间，功率器件采用大电流IGBT，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
组串式逆变器：功率小于30KW，功率开关管采用小电流的MOSFET，拓扑结构采用DC-DC-BOOST升压和DC-AC全桥逆变两级电力电子器件变换，防护等级一般为IP65。
体积较小，可室外臂挂式安装。
系统主要器件对比：集中式逆变器：光伏组件，直流电缆，汇流箱，直流电缆，直流汇流配电，直流电缆，逆变器，隔离变压器，交流配电，电网。
组串式逆变器：组件，直流电缆，逆变器，交流配电，电网。
主要优缺点和适应场合：1、集中式逆变器一般用于日照均匀的大型厂房，荒漠电站，地面电站等大型发电系统中，系统总功率大，一般是兆瓦级以上。
主要优势有：（1）逆变器数量少，便于管理；（2）逆变器元器件数量少，可靠性高；（3）谐波含量少，直流分量少电能质量高；（4）逆变器集成度高，功率密度大，成本低；（5）逆变器各种保护功能齐全，电站安全性高；（6）有功率因素调节功能和低电压穿越功能，电网调节性好。
主要缺点有：（1）直流汇流箱故障率较高，影响整个系统。
（2）集中式逆变器MPPT电压范围窄，一般为450-820V，组件配置不灵活。
在阴雨天，雾气多的部区，发电时间短。
（3）逆变器机房安装部署困难、需要专用的机房和设备。
组串式逆变器技术规格书
组串式逆变器技术规格书1 范围本技术规格书规定了组串式逆变器在设计、材料、制造、测试、检验、运输和验收等 方面的最低要求。
本技术规格书适用于 2022 年产能新井井场配套光伏设施的组串式逆变器的采购。
2 名词定义； 供货商：为业主设计、制造、提供产品的公司或厂家；技术规格书：业主和设计方提供的完整的技术规定及产品服务要求； 技术要求：产品应达到的各项性能指标和质量要求的规定； 质保期：供货商承诺的对所供产品因质量问题而出现故障时提供免费配件及维修的时间段。
3 总体要求3.1 供货商资质要求3.1.1 供货商证书要求1）供货商应具有有效的 GB/T19001 或 ISO9001 质量体系认证证书；2）供货商应具有有效的 GB/T24001 或 ISO14001 环境管理体系认证证书。
3.1.2 供货商业绩和经验要求1）供货商应具有良好的商业信誉和业绩，近 5 年经营活动中无不良记录，产品无不 良应用记录。
2）供货商应提供近 5 年产品的有效应用业绩，业主不接受未经使用的新试制产品。
业绩表应包括工程名称、产品规格型号及主要技术参数、供货数量、使用地点、签订合同 时间。
3）应提供制造商生产、加工、试验、检测能力的说明材料。
3.2 投标承诺3.2.1 供货商职责1）应对组串式逆变器的设计、材料、制造、集成负责；2）应对组串式逆变器的性能、功能、质量、运输负责；3）应对所提供的图纸、资料、检验报告、认证证书的真实性、准确性负责；4）应指导现场安装、调试。
3.2.2 质量承诺1）本技术规格书意在指明采购的最低要求，并不减轻供货商为其所提供产品的设计、 制造、集成、装配、检测、试验、性能和安全所负的全部责任；2）供货商应对产品的质量、可靠性、使用寿命、技术服务、相关责任等做出承诺；3）供货商所提供产品的质保期不低于 5 年；4）在质保期内，如因产品有问题造成停机或无法投用，质保期期限将相应延长，延 长计算方法为：由于供货商原因引起的停机或无法投用每次凡是超过一天的，质保期便按 照停机或无法投用的时间作相应的延长；5）质保期结束后，双方将签署质保期满证书以证明供货商在质保期内完全履行了其 职责；6）由业主和设计方签发的对供货商所提供产品的提议或建议，并不能免除供货商认 可本技术规格书的所有要求或履行承诺时的任何责任；7）产品寿命期内，供货商应确保所有零备件的供应并提供承诺书。
光伏逆变器种类及选型指导
光伏逆变器专用于太阳能光伏发电领域的逆变器，是光伏系统中不可缺少的核心部件，其最大的作用在于将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量。
并网逆变器作为光伏电池与电网的接口装置，将光伏电池的电能转换成交流电能并传输到电网上，在光伏并网发电系统中起着至关重要的作用，为了实现最佳方式的太阳能转换，这势必要求逆变器多样化，这是由于建筑的多样性导致太阳能电池板安装的多样性，同时为了使太阳能的转换效率最高同时又兼顾建筑的外形美观的缘故。
目前通用的太阳能逆变方式为：集中逆变器、组串逆变器，多组串逆变器和组件逆变(微型逆变器)。
集中逆变器集中逆变器设备功率在50KW到630KW之间，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
一般用与大型光伏发电站(>10kW)的系统中，大量并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，让它非常接近于正弦波电流。
其最大特点是系统的功率高，成本低。
但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
组串逆变器组串逆变器已成为目前国际市场上最流行的逆变器。
其是基于模块化概念基础上的，每个光伏组串(1kW-5kW)通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网。
很多大型光伏电厂都使用的是组串逆变器。
其优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳点与逆变器不匹配的情况，从而增加了发电量。
逆变器的选型
集中式逆变器和组串式逆变器选型的比较国家电网对分布式光伏电站要求如下：单个并网点小于6MW，年自发自用电量大于50%；8KW以下可接入220V；8KW-400KW可接入380V；400KW-6MW可接入10KV。
根据逆变器的特点，光伏电站逆变器选型方法：220V项目选用单相组串式逆变器，8KW-30KW选用三相组串式逆变器，50KW以上的项目，可以根据实际情况选用组串式逆变器和集中式逆变器。
对于MW级别的电站亦可选择380V或10KV方式并网。
逆变器方案对比：集中式逆变器：设备功率在50KW到630KW之间，功率器件采用大电流IGBT，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
组串式逆变器：功率小于30KW，功率开关管采用小电流的MOSFET，拓扑结构采用DC-DC-BOOST升压和DC-AC全桥逆变两级电力电子器件变换，防护等级一般为IP65。
体积较小，可室外臂挂式安装。
系统主要器件对比：集中式逆变器：光伏组件，直流电缆，汇流箱，直流电缆，直流汇流配电，直流电缆，逆变器，隔离变压器，交流配电，电网。
组串式逆变器：组件，直流电缆，逆变器，交流配电，电网。
主要优缺点和适应场合：1、集中式逆变器一般用于日照均匀的大型厂房，荒漠电站，地面电站等大型发电系统中，系统总功率大，一般是兆瓦级以上。
主要优势有：（1）逆变器数量少，便于管理；（2）逆变器元器件数量少，可靠性高；（3）谐波含量少，直流分量少电能质量高；（4）逆变器集成度高，功率密度大，成本低；（5）逆变器各种保护功能齐全，电站安全性高；（6）有功率因素调节功能和低电压穿越功能，电网调节性好。
主要缺点有：（1）直流汇流箱故障率较高，影响整个系统。
（2）集中式逆变器MPPT电压范围窄，一般为450-820V，组件配置不灵活。
在阴雨天，雾气多的部区，发电时间短。
（3）逆变器机房安装部署困难、需要专用的机房和设备。
组串式逆变器选型对照表
DO CPS SCA25KTL-DO 25kW 1000 230/400Vac 2 -25°C ... +60°C (高于45°C开始减载) CPS SCA30KTL-DO 30kW 1000 230/400Vac 2 -25°C ... +60°C (高于45°C开始减载) CPS SCA36KTL-DO-480 36kW 1000 277/480Vac 2 -25°C ... +60°C (高于45°C开型号 功率 输入电压 输出电压 MPPT数量 工作温度 1 深圳古瑞瓦特 GROWATT 20000UE 20kW DC300V-1000V 3N~，400V 2 -25℃~60℃ GROWATT 18000UE 18kW DC300V-1000V 3N~，400V 2 -25℃~60℃ GROWATT 12000UE 12kW DC300V-1000V 3N~，400V 2 -25℃~60℃ GROWATT 10000UE 10kW DC300V-1000V 3N~，400V 2 -25℃~60℃ GROWATT 30000UE 30kW DC1000V 3N~，400V 3 -25℃~60℃ GROWATT 33000UE 33kW DC1000V 3N~，400V 3 -25℃~60℃ GROWATT 40000UE 40kW DC1000V 3~，480V 3 -25℃~60℃ KSG KSG -10K 10kW 900V 400V 3 -20℃~ +60℃ KSG -12.5K 12.5 kW 900V 400V 3 -20℃~ +60℃ KSG -17K 17 kW 900V 400V 3 -20℃~ +60℃ KSG -20K 20 kW 900V 400V 3 -20℃~ +60℃ KSG -30K 30 kW 1000V 400V 3 -20℃~ +60℃ KSG -50K 50 kW 1000V 400V 3 -20℃~ +60℃ 台达 RPI-M15A 15kW 1000V 310~440V 2 ―20 ～ 60℃ RPI-M20A 20kW 1000V 310~440V 2 ―20 ～ 60℃ RPI-M30 30kW 1000V 310~440V 2 ―20 ～ 60℃ RPI-M50A 50kW 1000V 310~440V 2 ―20 ～ 60℃ 阳光 SG 20KTL 20kW 1000V 310~480Vac 2 -25~+60℃ (＞45℃ 降额) SG 30KTL-M 30kW 1000V 3/N/PE，230/400Vac 2 -25~60℃ (>45℃ 降额) SG 40KTL 40kW 1000V 3/N/PE，277/480Vac 或 3/PE，480Vac 2 -25~60℃ (> 45℃降额) SG 60KTL 60kW 1000V 310~480Vac 1 -25~60℃ (> 50度降额) 华为 SUN2000-8KTL 8kW 1000V 3×230V/400V+N+PE 3×220V/380V+N+PE 2 -25 °C ~ 60 °C SUN2000-10KTL 10 kW 1000V 3×230V/400V+N+PE 2 -25 °C ~ 60 °C

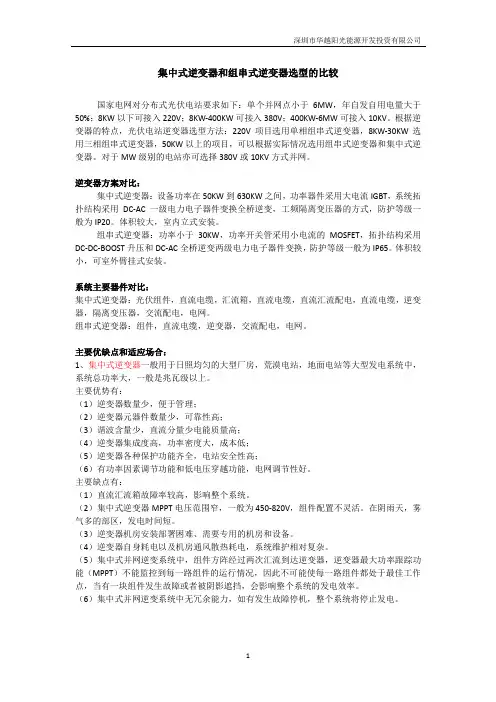

逆变器的选型
集中式逆变器和组串式逆变器选型的比较国家电网对分布式光伏电站要求如下：单个并网点小于6MW，年自发自用电量大于50%；8KW以下可接入220V；8KW-400KW可接入380V；400KW-6MW可接入10KV。
根据逆变器的特点，光伏电站逆变器选型方法：220V项目选用单相组串式逆变器，8KW-30KW选用三相组串式逆变器，50KW以上的项目，可以根据实际情况选用组串式逆变器和集中式逆变器。
对于MW级别的电站亦可选择380V或10KV方式并网。
逆变器方案对比：集中式逆变器：设备功率在50KW到630KW之间，功率器件采用大电流IGBT，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
组串式逆变器：功率小于30KW，功率开关管采用小电流的MOSFET，拓扑结构采用DC-DC-BOOST升压和DC-AC全桥逆变两级电力电子器件变换，防护等级一般为IP65。
体积较小，可室外臂挂式安装。
系统主要器件对比：集中式逆变器：光伏组件，直流电缆，汇流箱，直流电缆，直流汇流配电，直流电缆，逆变器，隔离变压器，交流配电，电网。
组串式逆变器：组件，直流电缆，逆变器，交流配电，电网。
主要优缺点和适应场合：1、集中式逆变器一般用于日照均匀的大型厂房，荒漠电站，地面电站等大型发电系统中，系统总功率大，一般是兆瓦级以上。
主要优势有：（1）逆变器数量少，便于管理；（2）逆变器元器件数量少，可靠性高；（3）谐波含量少，直流分量少电能质量高；（4）逆变器集成度高，功率密度大，成本低；（5）逆变器各种保护功能齐全，电站安全性高；（6）有功率因素调节功能和低电压穿越功能，电网调节性好。
主要缺点有：（1）直流汇流箱故障率较高，影响整个系统。
（2）集中式逆变器MPPT电压范围窄，一般为450-820V，组件配置不灵活。
在阴雨天，雾气多的部区，发电时间短。
（3）逆变器机房安装部署困难、需要专用的机房和设备。
逆变器最佳组串及容配比设计
逆变器最佳组串及容配比设计在光伏系统中，随着技术的进展成熟，组件与逆变器容配比不断发生变化，不再是按1：1配，由于光照条件、安装角度、线路损耗等各种因素，组件效率无法达到100%输出，大部分时间可能只有70%额定功率左右，即便天气特别好时只能达到90%的额定功率，这就造成逆变器的功率不能完全利用，有部分铺张。
那么究竟如何设计组串？每个光伏组串应当接入多少块光伏组件？逆变器接入多少光伏组串最为合适？01组件的参数标准测试条件（STC）在进行组串设计的时候，通常选择组件在STC 条件下的电参数。
地面电池或组件的标准测试条件为：大气质量AM1.5 ，太阳的辐照度 1000W/m2，电池的工作温度 25℃。
组件开路电压的温度系数Kv组件的开路电压的温度系数 Kv 是一个负值，这个特性打算了组件的开路电压会随着温度的上升而降低，会随着温度的降低而上升。
Isc：短路电流 Im：峰值工作电流Voc：开路电压 Vm：峰值工作电压Vm≈0.83Voc▲组件参数及I-V特性曲线温度对组件开路电压影响辐照度对组件电压、电流的影响02逆变器参数最大直流输入电压：逆变器最大输入电压值，需要考虑实际温度对组件开路电压值的影响；MPPT路数：同一路MPPT下的组串接入，数量、朝向、角度要全都； MPPT工作电压范围：逆变器允许工作的Vmppt电压范围；额定工作电压：逆变器工作电压越接近额定工作电压，发电效率越佳。
逆变器效率曲线图03光伏组串设计的一般原则参考《光伏发电站设计规范(GB 50797-2022)》提出如下组串设计公式，同时满意两个条件：光伏组件串联后的最大开路电压低于逆变器的最大接入电压；光伏组件串联后的MPPT电压在逆变器的MPPT电压范围之内。
★公式（1）参数含义：Vdcmax：逆变器最大输入电压；分母参数前面已做介绍。
★公式（2）参数含义：Vmpptmin：逆变器的MPPT输入最小电压；Vmpptmax：逆变器的MPPT输入最大电压；t′：组件安装处极限高温t：组件安装处极限低温；Vpm：组件峰值功率电压；Kv′：组件峰值功率电压的温度系数。
Growatt 1-5K-S组串式逆变器介绍
竞争对手产品对比分析
性能对比
与其他品牌同类产品相比，Growatt 1-5K-S组串式逆变器在转换效率、最大功率跟踪 精度等性能方面表现优异。
功能对比
该产品具备丰富的保护功能，如过压、欠压、过热等保护，确保系统安全稳定运行；同 时支持远程监控和智能管理功能，方便用户进行系统管理和维护。
价格对比
在性能和功能相近的情况下，Growatt 1-5K-S组串式逆变器的价格相对合理，具有较 高的性价比。
期发展奠定坚实基础。
THANK YOU
感谢观看
市场需求趋势预测
光伏市场持续增长
随着全球对可再生能源的重视和光伏技术的不断进步，光 伏市场将持续增长，组串式逆变器作为光伏系统核心部件 之一，市场需求将随之增加。
储能市场快速发展
随着能源转型和智能电网的推进，储能市场将快速发展， 组串式逆变器与储能系统的结合将成为市场新趋势。
智能化、高效率需求
客户对逆变器的智能化、高效率等性能要求不断提高，具 备这些特点的组串式逆变器将更受市场欢迎。
购买渠道
Growatt 1-5K-S组串式逆变器可通 过官方网站、授权经销商或合作伙伴 等渠道进行购买。
价格策略
Growatt根据不同市场需求和竞争状 况，制定有竞争力的价格策略，同时 提供灵活的付款方式和优惠政策，降 低客户的购买成本。
售后服务承诺及保障措施
售后服务承诺
Growatt承诺为客户提供全面的售后服务，包括产品安装、调试、维修等技术支持，确保客户在使用过程中遇到 问题能够得到及时解决。
故障处理
如遇到故障或异常情况， 请及时联系专业人员进行 维修处理，切勿自行拆卸 或修理。
04
应用领域与市场分析
不是所有的组串式逆变器都可以进行超配设计
作者：原中国电力工程顾问集团华东电力设计院副总工程师林利民（教授级高工）组串式逆变器超配能力调查1、引言光伏系统由于组件功率的衰减、灰尘遮挡以及线路损耗的存在，再加上不同地区的光照条件差异，为了最优化系统收益，有经验的设计工程师会把光伏组件的总容量配得比逆变器容量大一些，这种情况被称为超配。
适当的超配可以提高电站系统整体收益。
在超配设计中，集中式大型逆变器由于单机功率大，每路组串的功率相对单机额定功率非常小，在直流输入配置时非常灵活，因此很容易进行超配设计，这已为电站业主所接受并广泛应用。
在小型屋顶电站和小型山丘电站使用组串式逆变器有优势，这些组串逆变器能否满足超配设计要求以及超配设计能力如何？笔者对国内外一些主流组串式逆变器厂家进行了调查分析，发现绝大部分厂家组串式逆变器都可达到1.1倍、甚至更高的超配能力，但同时也发现个别组串式逆变器厂家的产品在设计上存在严重缺陷，不仅不具备超配能力，甚至无法用足逆变器的额定功率。
逆变器实际可用功率大打折扣,直接导致用户初始投资的增加。
2、组串式逆变器超配设计要求组串式逆变器由于单机功率小，具有多路MPPT的特点，适用于小型屋顶、小型山丘等复杂分布式电站，可以有效解决组件布局不规则、不同朝向、局部遮挡等问题。
随着国内分布式应用发展，组串式逆变器的应用也不断增加。
在超配设计中，除了考虑系统损耗以外，最优容配比（组件容量：逆变器容量）主要是由电站所处位置的光照条件决定的。
国内分布式电站大多数分布在我国东南部地区，根据国家气象局风能太阳能评估中心的资源区域分类，多数处于II，III, IV类光照资源区，光照条件相对较差。
在此类地区，容配比至少需要在1.1倍以上，才能达到最优的系统度电成本，投资者的收益才能最大化。
在超配设计时，对组串式逆变器有哪些具体要求呢？2.1 需要评估逆变器实际可用交流侧功率超配是光伏电站的组件容量相对交流侧容量而言的。
对于一个光伏电站，其容量应该以交流功率侧容量来标定。
国内外主流逆变器参数范围表6-23
国内外主流逆变器参数范围表6-23厂家型号最大直流电压最大功率电压跟踪范围最大直流功率最大输入电流输入路数输出相数额定输出功率、（最大功率)额定电网电压FRONIUS Fronius IG151300 -2000 W10.8 A1300 W（1500 W）Fronius IG201800 -2700 W14.3 A1800 W（2000 W）Fronius IG302500 -3600 W19 A2500 W （2650 W Fronius IG403500 -5500 W29,4 A3500 W (4100 W ) Fronius IG60HV530V4600 -6700 W35,8 A4600 W (5000 W) Fronius IG300HV24 - 31 kW123 A 24 kW(24 kW)Fronius IG400HV32 - 42 kW164 A32 kW (32kW )Fronius IG500HV40 - 52 kW205 A 40 kW (40kW )Fronius IGPlus 35 V3710 W16.1 A 3500 VA （3500VA）Fronius IGPlus 50 V4260 W18.5 A 4000VA(4000 Fronius IGPlus 70 V6880 W29.9 A 6500VA(6500VA)Fronius IGPlus 100 V 8520 W37.0 A 8000VA(8000VA)Fronius IG Plus 120 V 10590 W46.0 A 10000VA(10000 VA)Fronius IG Plus 150 V 12770 W55.5 A 12000VA(12000 VA)Fronius IGTL 3.03130 W8.8 A 3000W(3000 W) Fronius IGTL 3.63840 W10.8 A 3680W(3680 W) Fronius IGTL 4.04190 W11.8 A 4000W(4000 W) Fronius IGTL 5.05250 W14.7 A5000W(5000 W) Fronius IG30024 - 31kWp123 A24 kW(24 kW)Fronius IG40032 - 42kWp164 A32 kW(32 kW)Fronius IG50040 - 52kWp205 A40 kW(40 kW)Fronius CL 36.038.6 kW167.8 A 36 kVA（36 kVA）Fronius CL 48.051.4 kW223.4 A48 kVA（48kVA）Fronius CL60.064.4 kW280.2 A60 kVA（60kVA）600 V230 - 500V530 V210 - 420V3NPE~400 V 500 V150 - 400V230 V 850 V350 - 700V530 V210 - 420V600 V230 - 500VSMA Solar Technology Sunny Boy 3000TL3200 W17 A3000 W（3000 W）Sunny Boy4000TL4200 W 2 x 15 A4000 W（4000 W）Sunny Boy5000TL5300 W 2 x 15 A4600 W（4600 W）SB 33003820 W 3300 W（3600 W SB 38004040 W 3800 W（3800 W）SB 3800/V3900 W 3680 W（3680 W）SB 2100TL200 V –480 V2200 W1950 W（2100 W）SB 3300TLHC125 V –600 V3440 W3000 W（3300 W）SB 2000HF-30175 V –560 V2100 W12,0 A2000 WSB 2500HF-30175 V –560 V2600 W15,0 A 2500 W /2500 WSB 3000HF-30210 V –560 V3150 W15,0 A 3000 W /3000 WSB 1200100 V –320 V1320 W12.6 A 1200 W（1200 W）SB 1700 147 V –320 V1850 W12.6 A 1550 W（1700 W）SB 2500 224 V –480 V2700 W12 A（2500 W）SB 3000 268 V –480 V3200 W12 A2750 W（3000 W）Sunny Mini Central9000TL9300 W (atcos φ =1)28 A9000 VA /9000 VA Sunny Mini Central10000TL10350 W(atcos φ =1)31 A10000 VA /10000 VA Sunny Mini Central11000TL11400 W(atcos φ =1)34 A11000 VA /11000 VA Sunny Mini Central9000TL9300 W (atcos φ =1)28 A9000 VA /9000 VA Sunny Mini Central10000TL10350 W(atcos φ =1)31 A10000 VA /10000 VA Sunny Mini Central11000TL11400 W(atcos φ =1)34 A11000 VA /11000 VA Sunny Mini Central6000TL6200 W19 A6000 W（6000 W）Sunny Mini7000TL7200 W22 A7000 W（7000 W）Sunny Mini Central8000TL8250 W25 A8000 W（8000 W）500 V200 V –400 V20 A2550 V125 V –440 V600 V11 A700 V2400 V600 V23700 V333 V –500 V5333 V –500 V5700 V333 V –500 V4Sunny MiniCentral 7000 HV 800 V335 V –560 V7500 W23 A46650 W（7000 W）Sunny MiniCentral 4600A 5250 W26 A4600 W（5000 W）Sunny MiniCentral 5000A 5750 W26 A5000 W（5500 W）Sunny MiniCentral 6000A 6300 W26 A6000 W（6000 W）Sunny Tower with6 Sunny Mini Central 8000TL 49.6 kW 6（个数）x 25 A6（个） x4（路）Sunny Tower with6 Sunny Mini Central 11000TL 68.4 kW 6 x 34 A 6（个） x5（路）66 kWSunnyTripower 10000TL 10.4 kW10 kVA（10kVA）SunnyTripower 12000TL 12.5 kW12 kVA（12kVA）SunnyTripower 15000TL 15.6 kW15 kVA（15kVA）SunnyTripower 17000TL 17.6 kW17 kVA（17kVA）Sunny Central 800MV 450 V –820 V816 kW（900kWp）2000 A800 kWSunny Central 1000MV 450 V –820 V（1120kWp）2400 A1000 kWSunny Central 1250MV 500 V –820 V1284 kW（1410kWp）2700 A1250 kWSunny Central 400MV 450 V –820 V408 kW（450kWp）1000 A400 kWSunny Central 500MV 450 V –820 V509 kW（560kWp）1200 A500 kWSunny Central 630MV 500 V –820 V642 kW（705kWp）1350 A630 kWSunny Central 400HE 450 V –820 V（450kWp）1000 V400 kW Sunny Central 500HE 450 V –820 V509 kW（560kWp）1200 A500 kW600 V246 V –480 V41000 V150 – 800V22 A / 11A33 A / 11A54700 V333 V –500 V1000 V220 kV31000 V420 kV331000 V2Sunny Central 630HE 500 V –820 V642 kW （705kWp）1350 A 630 kWSunny Central 200210 kW （230kWp）472 A 5200 kWSunny Central 250262 kW（290kWp）591 A 8250 kW Sunny Central 350369 kW （405kWp）800 A 12350 kW KACOPowador 3501xi 4 000 W 30.5 A 2 3 300 W（3600 W）Powador 4501xi 6 000 W43.0 A 3 4 600 W（5060 W）Powador 2002125 V ...510 V2 000 W14.3 A 3 1 650 W（1650 W）Powador 3002200 V ...510 V3 000 W13.5 A32 500 W（2500 W）Power-one PVI-5000-OUTD 5.15kW （5.3）18A 45000WPVI-6000-OUTD6.18kW （6.4）18A 46000WIngeteamThe three-phasemodelscoverpowerranges of10 kW to500 kW:Thesingle-phase models cover powers ranging between 2.5 kW and 5 kW:EATONPVI-1.5KW 450150-4051760W 8.91500W PVI-2KW 2400W 102000W PVI-2.8KW3160W132800W PVI-3.3KW3790W173300W400 V600 V *125 V …400 V500 V31、Powers of 10, 12,5, 15, 20, 25, 60,70, 80, 90 100 and 500 kW. 20 kV mediumvoltage output option.2、Adaptable to all types of panels.Power optimization.3、IP65 and IP54 models for outdoorinstallations. Quick DC and ACconnection.4、Incorporates overcurrent andovervoltage protections both at DC input and AC output.1、Powers of 2.5 kW, 3.3 kW, 4.6 kW and 5 kW.2、Easy to install, IP65 and IP54 for outdoor installations. Quick DC and AC connectors3、Adaptable to all types of panels.Power optimization4、Incorporates overcurrent andovervoltage protections both at DC input and AC output.60090 to 580880 V （1000 V 可选）450 V –820 V240V500150-450500PVI-4KW4630W204000W PVI-4KW250-450PVI-4.6KWPVI-10KWPVI-12.5KW允许电网电压最大输出电流额定电网频率允许电网频率总电流波形畸变率功率因素最大效率%欧洲效率%防护等级94,2 %91,4 %94,3 %92,3 %94,3 %92,7 %94,3 %93,5 %94,3 %93,5 %94,3 %93,3 %94,3 %94,3 %94.30%93.50%15.2 A 95.70%95.00%17.4 A95.70%95.00%2~NPE 400V / 230 V (1~NPE 230V) 14.1 A (28.3 A)*95.70%95.10%2~NPE 400V / 230 V (1~NPE 230V)17.4 A (34.8 A)*95.70%95.20%3~NPE 400V / 230 V 14.5 A95.90%95.40%3~NPE 400V / 230 V 17.4 A95.90%95.40%1~NPE 230V13.0 A97.70%97.10%1~NPE 230V16.0 A97.70%97.20%1~NPE 230V17.4 A97.70%97.30%1~NPE 230V21.7 A97.70%97.30%93.30%93.40%93.50%3~NPE400/230 V 52.2 A 95.90%95.30%3~NPE 400/230 V 69.6 A 95.90%95.40%3~NPE 400/230 V87.0 A95.90%95.50%50 Hz (60Hz)< 3,5 %1IP 21 (IP 45)并网逆变器参数性能1~NPE 230V50 Hz (60Hz)< 3 %0.85 - 1ind./cap.IP 5450 Hz< 5 %IP 5594.30%< 5 %50 Hz (60Hz)< 3 %113NPE~400 V 50 Hz IP 20 (IP 43)IP 200.85 - 1ind./cap.< 3 %50 Hz/60Hz16 A96.00% 22 A96.20% 22 A96.50% 18 A95.20%94.40% 18 A95.60%94.70% 16 A95.60%94.70%11 A 50 Hz / ±4.5 Hz96.00%95.20%16 A 50 Hz /45.5 Hz –52.5 Hz96.00%94.60%11,4 A14,2 A16,0 A6.1 A92.10%90.90% 8.6 A93.50%91.80% 12.5 A94.10%93.20% 15 A95.00%93.60% 40 A97.70%44 A97.70%48 A97.70%40 A97.60% 44 A97.50% 48 A97.50% 27 A97.70% 31 A97.70% 35 A97.70%IP65220 V –240 V / 180 V –260 V 50 Hz / 60Hz /±4.5 Hz220 V –240 V / 180 V –260 V 1 1220 V –240 V / 180 V –280 V 50 Hz, 60 Hz / ± 5Hz197%IP65、IP54220 V –240 V / 180 V –260 V 50 Hz / 60 Hz / ±4,5 Hz1< 4 %96,3 %95,0 %IP65220 V –240 V / 180 V –260 V 50 Hz / 60 Hz / ±4.5 Hz1IP65IP65220 V –240 V / 180 V –260 V 50 Hz / 60 Hz /± 4.5 Hz0.8leading0.8laggingIP6598.00%220 V –240 V / 180 V –260 V 50 Hz / 60 Hz /± 4.5 Hz0.8leading0.8lagging198.00%IP65220 V –240 V / 180 V –260 V 50 Hz / 60 Hz /± 4.5 Hz220 V –240 V / 180 V –31 A50 Hz / 60Hz / +5 /-6 Hz0.8leading0.896.20%95.50%IP6595.20%95.20%95.20%3 x 70 A97.70%3 x 96 A97.50%16 A19.2 A24 A24.6 A23.2 A97.70%97.30%28.8 A97.90%97.50%36.1 A97.80%97.40%11.6 A97.50%97.10%14.4 A97.70%97.30%18.2 A97.80%97.40%855 A1070 A26 A220 V –240 V / 180 V –260 V 50 Hz / 60 Hz /± 4.5 Hz196.10%IP6597.50%198.00%3 / N /PE, 230 / 400V 50 Hz / 60Hz /± 4.5 Hz0.8leading0.8lagging98.00%220 V –240 V 50 Hz / 60HzIP54± 10 %50 Hz –60 Hz0.95IP54± 10 %50 Hz –60 Hz0.95< 3 %IP20< 3 %0.9598.60%98.40%± 10 %50 Hz / 60Hz< 3 %1155 A289 A95.70%94.50%361 A 96.10%95.20%505 A96.00%95.20%14.5 A（15.7 A）95.00%94.10%20.0 A（20.0 A）94.80%94.00%7.2 A（8.0A）95.90%95.30%10.9 A（12.5 A）96.00%95.40%>95>94± 10 %< 3 %50 Hz –60 Hz≥ 0.99IP20Hz50 Hz< 3%1IP5450 Hz / 60Hz < 3%1IP5460187.2-224.6；216-259.2；249.3-299.2 <2%IP6597.00%96.50%1184-264.5>95>96IP43949595>9550/60<3%1>96>96.5IP65夜间自消耗允许环境温度保护直流电压纹波MPPT跟踪效率电磁兼容噪音尺寸（长x宽x高）mm备注> 99.9 %11.4 W 直流绝缘；直流过载11.6 W12.2 W366 x 344 x 220 mm (500 x 435 x 225 mm)673 x 434 x 250 mm9 W - 20 ...50° C直流绝缘；直流过载< 1 W1112,5 x600 x 2444,5 mm 610 x 344 x 220 mm (733 x 435 x 225 mm) 0 W 极性反接；绝缘；直流过载< 1 W (-20°C to+55°C)极性反接；绝缘；直流过载> 99.9 %597 x 413x 195 mm -20°C to+55°C极性反接；绝缘；直流过载> 99.9 %1236 x 434x 250 mm968 x 434x 250 mm1830 x1105 x 722mm9 W1、(IP20)600 x600 x 2557mm2、（IP 43）1112.5 x (-20°C to+55°C)直流绝缘；直流过载(-20°C to+55°C)> 99.9 %极性反接；绝缘；直流过载< 0.5 W≤ 25dB(A)< 0.5 W ≤ 29dB(A)< 0.5 W≤ 29dB(A)≤ 40dB(A)≤ 42dB(A)≤ 42dB(A) 0.1 W≤ 33dB(A)434 / 295/ 2140.25 W≤ 29dB(A)470 / 490/ 225≤ 41dB(A)≤ 46dB(A)≤ 33dB(A)≤ 33dB(A)≤ 42dB(A)≤ 45dB(A)≤ 46dB(A)≤ 42dB(A)≤ 45dB(A)≤ 46dB(A)≤ 31dB(A)≤ 33dB(A)≤ 40dB(A)470 / 445/ 180(-20°C to +60°C)0.1 W(-25°C to +60°C)1< 0,8 W 1(-25°C to +60°C)348 / 580/ 14510.1 W0.25 W(-25°C to +60°C)440 / 339/ 214468 / 613/ 242(-25°C to +60°C)0.25 W0.25 W(-25°C to +60°C)468 / 613/ 242468 / 613/ 2420.25 W(-25°C to +60°C)0.25 W(-25°C to +60°C)41 dB(A)468 / 613/ 242< approx.180 W +1100 W < approx.180 W +1100 W < approx.180 W +1400 W < approx.100 W + 720 W < approx.100 W + 720 W < approx.100 W + 860 W < 100 W< 100 W 0.25 W（-25°C to +60°C)≤ 42dB(A)468 / 613/ 242 665 / 690/ 265< 1 W（-25°C to +60°C)5400 /3620 /3000（-20°C to +45°C)EMC EN 61000-6-2,EN 61000-6-4< 3 %5300/3600/ 2500（-20°C to +45°C)EMC EN 61000-6-2,EN 61000-6-4< 3 %1600 +1200/2120/850EMC EN 61000-6-2,EN 61000-6-4（-20°C to +45°C)< 3 %< 100 W0 W 500 x 340x 2200 W 650 x 340x 2200.4 W 450 x 340x 2000 W325.5/270/130360.4/303/145360.4/303/145446.6/389/146.9< 3 %1200/2120/85061000-6-2,EN 61000-6-4to +45°C)< 35 dB< 35 dB（-20°C to +60°C)（-20°C to +60°C)（-25 / +60）7(待机功耗）<35DBA446.6/389/146.9 446.6/386/146.9 8442.3/532/134 459.6/671/163.6 550/553/200<50DBA耗）30(-20~+55)<35DBA。
光伏电站逆变器选型综合分析
光伏电站逆变器选型综合分析摘要：本文针对在光伏电站建设时应用的集中式逆变器、组串式逆变器及集散式逆变器三种方案从技术特性入手，通过投资成本、建设工期、和征地规模、发电量以及后期运行和维护成本等方面进行比较，论证三种类型的逆变器方案的最佳适用场合，为不同地区光伏电站的逆变器选型提高参考。
关键词：光伏电站；逆变器；选型；MPPT1 引言逆变器是光伏发电系统的关键设备，作用是将直流电转换成交流电[1]。
逆变器的选择对于提高系统的效率、可靠性，提高系统的寿命、降低成本至关重要。
目前国内的大型光伏电站大多采用集中式逆变器，主要由于设备价格较低，技术方案成熟，有利于降低投资和运营成本。
近两年随着组串式逆变器成本的下降，组串式逆变器以其在山地光伏、农光互补方面的独特优势，在国内开始得到广泛应用。
集散式逆变器将前两种类型逆变器部分优点进行综合，最近在国内已经有设备厂家推出，但建成的光伏应用案例不多。
本文将在逆变器结构、维护性、运营维护、建设成本等方面对三种逆变器方案进行综合对比，提出各种类型的逆变器的适用场合。
2 三种逆变器技术方案分析目前应用于光伏电站的逆变器主要有三种类型，集中式、组串式和集散式[2]。
其中集中式逆变器方案包含有直流汇流箱、直流配电柜、集中式逆变器及升压箱式变压器，结构如图1（a）所示。
集中式逆变器设备功率在50KW到1000KW之间，功率器件采用大电流IGBT，系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20。
体积较大，室内立式安装。
光伏阵列容量大多为1MW，采用两台500kW逆变器并联，每台逆变器一回MPPT，500kW所接组串一般约180串，由于不同光伏组串的输出电压往往不完全匹配（特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时），MPPT 跟踪效率较低，导致逆变的效率降低，发电量的下降。
集中式逆变器前些年由于造价较低，技术成熟，目前已建成的大型地面光伏电站大多采用集中式逆变器，适用于日照均匀的大型厂房、荒漠电站、地面电站等大型光伏发电系统。
