数控车床常用计算公式
数控机床加工时长计算公式
数控机床加工时长计算公式在数控机床加工过程中，加工时长是一个非常重要的指标。
对于生产企业来说，合理计算加工时长可以帮助企业合理安排生产计划，提高生产效率，降低生产成本。
因此，掌握数控机床加工时长的计算公式是非常重要的。
数控机床加工时长的计算公式一般包括以下几个方面的因素，切削速度、进给速度、切削深度、切削宽度、切削长度、切削时间等。
下面我们将详细介绍这些因素，并给出相应的计算公式。
1. 切削速度。
切削速度是指单位时间内切削刀具在工件上的线速度。
切削速度的计算公式为：切削速度 = π×刀具直径×主轴转速。
其中，π取3.14，刀具直径的单位为mm，主轴转速的单位为r/min。
切削速度的单位一般为m/min。
2. 进给速度。
进给速度是指刀具在加工过程中相对于工件的移动速度。
进给速度的计算公式为：进给速度 = 进给速率×主轴转速。
其中，进给速率的单位为mm/r，主轴转速的单位为r/min。
进给速度的单位一般为mm/min。
3. 切削深度。
切削深度是指刀具在加工过程中切入工件的深度。
切削深度的计算公式为：切削深度 = 切削速度×进给速度。
切削深度的单位一般为mm。
4. 切削宽度。
切削宽度是指刀具在加工过程中切削工件的宽度。
切削宽度的计算公式为：切削宽度 = 切削速度×进给速度。
切削宽度的单位一般为mm。
5. 切削长度。
切削长度是指刀具在加工过程中切削工件的长度。
切削长度的计算公式为：切削长度 = 进给速度×加工时间。
切削长度的单位一般为mm。
6. 切削时间。
切削时间是指刀具在加工过程中实际切削工件所花费的时间。
切削时间的计算公式为：切削时间 = 切削长度 / 进给速度。
切削时间的单位一般为min。
通过上述公式的计算，可以得到数控机床加工时长。
当然，在实际应用中，还需要考虑到一些其他因素，如刀具磨损、切削力、切削温度等，这些因素也会对加工时长产生影响。
数控车床倒角的计算公式【秘诀】
数控车床倒角的计算公式直径Φ倒角量a 角度θ正切函数tan θ正弦函数sin θ余弦函数cos θ圆弧半径R 乘以号x除以号÷先运算( )内结果,再运算【】,再运算全式一、外圆倒斜角计算公式例子：Φ30直径外端倒角1.5x60°程式：Go X32 Z21，倒角起点直径X= Φ-2xaxtanθ°X=30-2x1.5x1.732=24.804 G1 X24.804 Z0 F0.22，倒角起点长度Z=0 其中tan60°由数学用表查出G1 X30 Z-1.5 F0.153，倒角收点直径X= Φ；G1 Z-504，倒角收点长度Z= -a 。
二、内圆倒斜角计算公式例子：Φ20孔径外端倒角2x60°程式：Go X18 Z21，倒角起点直径X= Φ+2xaxtanθ°x=20+2x2x1.732=26.928 G1 x26.928 Z0 F0.2 2，倒角起点长度Z=0 G1 X20 Z-2 F0.153，倒角收点直径X= Φ；G1 Z-304，倒角收点长度Z= -a 。
三、外圆倒圆角计算公式例子：Φ35直径外端圆角R3程式：Go X36 Z21，倒角起点直径X= Φ-2*R X=35-2x3=29 G1 X29 Z0 F0.2 2，倒角起点长度Z=0 G3 X35 Z-3 R3 F0.153，倒角收点直径X= Φ；G1 Z-304，倒角收点长度Z= - R 。
四、内圆倒圆角计算公式例子; Φ20孔径外端圆角R2程式：G0 X18 Z21，倒角起点直径X= Φ+2*R X=20+2x2=24 G1 X24 Z0 F0.22，倒角起点长度Z=0 G2 X20 Z-2 R2 F0.13，倒角收点直径X= Φ；G1 Z-254，倒角收点长度Z= - R 。
五、G90、G92数控指令R锥度值的计算：例子：大端Φ35小端Φ32锥体长20 牙长16mm让刀3mm加工1、计算图上锥度比例值：（32-35）/20=-0.15 程式;G0 X37 Z3（起始端直径- 收点端直径）÷锥体长度G92 X33.8 Z-16 R-1.425 F22、计算G92实际R值（车牙时，起始端至收点端的半径差）：-0.15X1/2X（16+3）=-1.425 X33.1锥度比例值x1/2x（有效牙长度+让刀位置）X32.63、G92的收刀点直径：35+（-0.15X(20-16））-2X1=32.4 X32.4锥体收点端直径+锥度比例值x（锥体长度—有效螺纹长度）—2x牙高。
车床加工报价计算公式
数控车床加工的报价问题是个比较复杂的问题，主要因素有以下几点：首先是加工批量问题，单件和大批量价格可能相差很大了。
第二是工件的复杂程度和公差特别是形位公差，也就是精度等级，这对工件的报价影响也很大。
第三是当地的小时费率，也有很大的关系；还有就是材料了，是易切削程度了，这些因素都影响报价的，所以报价问题是个综合问题。

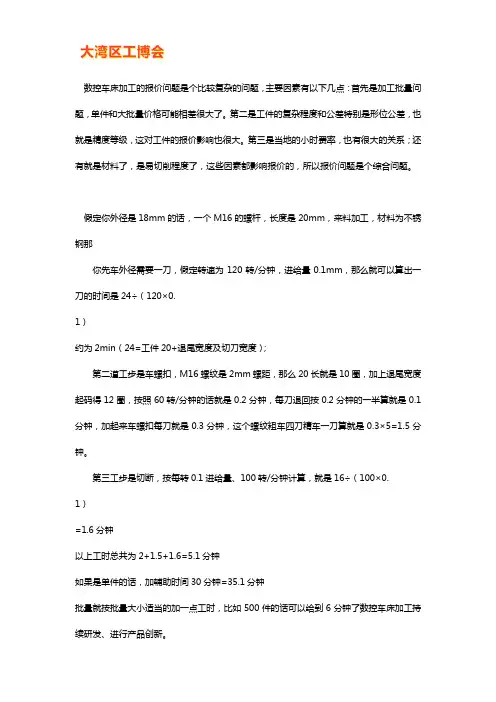

假定你外径是18mm的话，一个M16的螺杆，长度是20mm，来料加工，材料为不锈钢那你先车外径需要一刀，假定转速为120转/分钟，进给量0.1mm，那么就可以算出一刀的时间是24÷（120×0.1）约为2min（24=工件20+退尾宽度及切刀宽度）；第二道工步是车螺扣，M16螺纹是2mm螺距，那么20长就是10圈，加上退尾宽度起码得12圈，按照60转/分钟的话就是0.2分钟，每刀退回按0.2分钟的一半算就是0.1分钟，加起来车螺扣每刀就是0.3分钟，这个螺纹粗车四刀精车一刀算就是0.3×5=1.5分钟。
第三工步是切断，按每转0.1进给量、100转/分钟计算，就是16÷（100×0.1）=1.6分钟以上工时总共为2+1.5+1.6=5.1分钟如果是单件的话，加辅助时间30分钟=35.1分钟批量就按批量大小适当的加一点工时，比如500件的话可以给到6分钟了数控车床加工持续研发、进行产品创新。
下来就是小时费率了，按数控30元/小时计算单件35.1×（30÷60）=17.55元/件批量500件：6×（30÷60）=3元/件材料+加工工时)*1.3*1.08=元/件加工工时要换算成钱.我们这里是这样算的.每个地方都不同1.3是30%的利润.1.08是8%的税。
数控车床倒角计算公式
数控车床倒角计算公式
数控车床倒角是机械加工中常见的一种加工方式，用于将工件的棱角或边缘处理成圆弧或斜角形状，以提高工件的外观质量和安全性。
在数控车床中，倒角加工通常使用圆弧刀具或角形刀具进行加工，而倒角的大小和形状取决于刀具的半径和刀具在工件表面的进给量。
下面介绍一些常见的数控车床倒角计算公式：
1. 圆弧倒角计算公式
圆弧倒角是数控车床倒角中最常用的一种方式，其计算公式为：
r = t / 2 * tan(a/2)
其中，r为刀具半径，t为倒角宽度，a为倒角角度。
根据这个公式，我们可以计算出所需的刀具半径，以便在数控车床中进行倒角加工。
2. 角形刀具倒角计算公式
角形刀具倒角是一种适用于一些特殊工件的倒角方式，其计算公式为：
r = t / 2 * sin(a/2)
其中，r为刀具半径，t为倒角宽度，a为倒角角度。
需要注意的是，角形刀具的倒角角度必须是90度的倍数。
3. 刀具进给量计算公式
刀具进给量是数控车床倒角加工中非常重要的一个参数，它决定了倒角的大小和形状。
其计算公式为：
f = v * n
其中，f为进给量，v为切削速度，n为转速。
根据这个公式，我们可以计算出所需的刀具进给量，以便在数控车床中进行倒角加工。
总之，数控车床倒角加工需要仔细计算刀具半径、倒角角度和刀具进给量等参数，以确保获得理想的倒角效果。
以上介绍的数控车床倒角计算公式可以为我们提供一些参考。
数控车床倒角计算公式
数控车床倒角计算公式

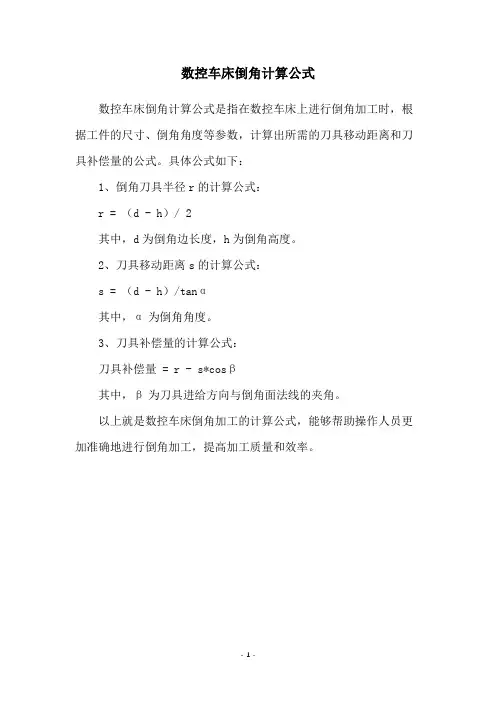

数控车床倒角计算公式是指在数控车床上进行倒角加工时，根据工件的尺寸、倒角角度等参数，计算出所需的刀具移动距离和刀具补偿量的公式。
具体公式如下：
1、倒角刀具半径r的计算公式：
r = （d - h）/ 2
其中，d为倒角边长度，h为倒角高度。
2、刀具移动距离s的计算公式：
s = （d - h）/tanα
其中，α为倒角角度。
3、刀具补偿量的计算公式：
刀具补偿量 = r - s*cosβ
其中，β为刀具进给方向与倒角面法线的夹角。
以上就是数控车床倒角加工的计算公式，能够帮助操作人员更加准确地进行倒角加工，提高加工质量和效率。
- 1 -。
数控车宏程序常用的数学运算公式
数控车宏程序常用的数学运算公式数控车宏程序是一种用于控制数控车床进行加工的程序，其中常用的数学运算公式在快速而准确地完成加工过程中起到了重要的作用。
以下是数控车宏程序中常用的数学运算公式：1. 线性插补公式：用于计算两个坐标点之间的直线路径。
公式如下：X = X1 + (X2 - X1) * tY = Y1 + (Y2 - Y1) * t其中，(X1, Y1) 和 (X2, Y2) 分别表示起点和终点的坐标，t 表示时间参数，取值范围为 [0, 1]。
2. 圆弧插补公式：用于计算从起点到终点经过中间点的圆弧路径。
公式如下：X = Xc + R * cos(α + β * t)Y = Yc + R * sin(α + β * t)其中，(Xc, Yc) 表示圆弧的圆心坐标，R 表示圆弧的半径，α 表示圆弧起始点的角度，β 表示圆弧角度增量，t 表示时间参数，取值范围为 [0, 1]。
3. 螺旋线插补公式：用于计算沿着螺旋线路径进行加工。
公式如下：X = Xc + R * cos(α + β * t)Y = Yc + R * sin(α + β * t)Z = Zc + H * t其中，(Xc, Yc, Zc) 表示螺旋线的起点坐标，R 表示螺旋线的半径，α 表示螺旋线起始点的角度，β 表示螺旋线角度增量，H 表示螺旋线的高度增量，t 表示时间参数，取值范围为 [0, 1]。
4. 平面差补公式：用于校正加工件与期望形状之间的误差。
公式如下：X = X0 + E * cos(A)Y = Y0 + E * sin(A)其中，(X0, Y0) 表示加工点的坐标，E 表示误差，A 表示误差对应的角度。
以上是数控车宏程序常用的数学运算公式，它们在数控车床加工过程中起到了关键的作用，确保了加工精度和加工效率的提升。
数控车床常用计算公式
数控车床常用计算公式数控车床是数控系统控制的自动化设备，可以在制造过程中自动完成加工操作。
在数控车床加工中，需要使用一些计算公式来帮助确定加工参数和加工结果。
下面是一些常用的数控车床计算公式。
一、转速和进给速度相关公式：1.主轴转速公式：主轴转速（n）=（切削速度（vc）×1000）÷（π×刀具直径（d））2.进给速度公式：进给速度（f）= 主轴转速（n）× 进给定址（fz）3.进给定址公式：进给定址（fz）=（切削率（s）× 刀具转数（n））÷ 切削深度（h）4.切削速度公式：切削速度（vc）= π×刀具直径（d）×主轴转数（n）÷1000其中，切削率（s）是切削宽度与进给量的比值，切削深度（h）是切削道深度。
二、加工时间相关公式：1.钻孔时间公式：钻孔时间（T1）=钻孔长度（l）÷进给速度（f）2.镗孔时间公式：镗孔时间（T2）=镗孔长度（l）÷进给速度（f）3.攻丝时间公式：攻丝时间（T3）=攻丝长度（l）÷进给速度（f）4.车削时间公式：车削时间（T4）=加工长度（l）÷进给速度（f）其中，加工长度（l）是指加工的工件长度。
三、进给量和切削深度相关公式：1.切削深度公式：切削深度（h）= 可切削余量（ae）+ 刀具半径（r）2.进给量公式：进给量（f）=切削率（s）×刀具宽度（b）其中，可切削余量（ae）是工件加工前与刀具的间隙，刀具半径（r）是刀具直径的一半。
四、加工精度相关公式：1.长度误差公式：长度误差（ΔL）=加工长度（L）-设计长度（L0）2.直线度误差公式：直线度误差（Δd）= 平均残余简化误差（E）× 每20mm测量长度（L）3.圆度误差公式：圆度误差（Δr）= （最大切削直径（Dmax）- 最小切削直径（Dmin））÷ 2其中，设计长度（L0）是工件在设计中规定的长度，平均残余简化误差（E）是多次加工中各测量长度差的平均值。
数控车床螺纹计算公式
数控车床螺纹计算公式
数控车床螺纹计算公式主要有两种：螺纹进给公式和螺纹转速公式。
1. 螺纹进给公式：
螺纹进给量= π × 直径 ×进给系数
进给系数 = 螺距（每转移动的距离） ×主轴转速
2. 螺纹转速公式：
主轴转速 = （每分钟进给量 ×主轴转数）/ （螺距× π）
需要注意的是，在公式中直径、螺距和主轴转速的单位需要统一。
一般来说，直径和螺距的单位为毫米（mm），主轴转速的单位为转/分钟（rpm）或转/秒（rps）。
这两个公式可以根据具体的螺纹规格和要求进行调整。
同时，在实际运用中，还需要考虑到车刀切削力、刀具的相关参数等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车床常用计算公式
直径Φ 倒角量a 角度θ 正切函数tanθ 正弦函数sinθ 余弦函数cosθ 圆弧半径R 乘以号x
除以号÷先运算()内结果,再运算【】,再运算全式
一、外圆倒斜角计算
公式例子:Φ30直径外端倒角1、5x60°程式:GoX32Z2
1,倒角起点直径X=Φ-2xaxtanθ°X=30-2x1、5x1、732=24、804G1X24、804Z0F0、2
2,倒角起点长度Z=0其中tan60°由数学用表查出G1X30Z-1、5F0、15 3,倒角收点直径X=Φ;G1Z-50
4,倒角收点长度Z=-a。
二、内圆倒斜角计算
公式例子:Φ20孔径外端倒角2x60°程式:GoX18Z2
1,倒角起点直径X=Φ+2xaxtanθ°x=20+2x2x1、732=26、928G1x26、928Z0F0、2
2,倒角起点长度Z=0G1X20Z-2F0、15
3,倒角收点直径X=Φ;G1Z-30
4,倒角收点长度Z=-a。
三、外圆倒圆角计算
公式例子:Φ35直径外端圆角R3程式:GoX36Z2
1,倒角起点直径X=Φ-2*RX=35-2x3=29G1X29Z0F0、2
2,倒角起点长度Z=0G3X35Z-3R3F0、15
3,倒角收点直径X=Φ;G1Z-30
4,倒角收点长度Z=-R。
四、内圆倒圆角计算
公式例子;Φ20孔径外端圆角R2程式:G0X18Z2
1,倒角起点直径X=Φ+2*RX=20+2x2=24G1X24Z0F0、2
2,倒角起点长度Z=0G2X20Z-2R2F0、1
3,倒角收点直径X=Φ;G1Z-25
4,倒角收点长度Z=-R。
五、G90、G92数控指令R锥度值的计算:
例子:大端Φ35小端Φ32锥体长20牙长16mm让刀3mm加工
1、计算图上锥度比例值:(32-35)/20=-0、15程式;G0X37Z3
(起始端直径-收点端直径)÷锥体长度G92X33、8Z-16R-1、425F2
2、计算G92实际R值(车牙时,起始端至收点端的半径差):-0、
15X1/2X(16+3)=-1、425X33、1
锥度比例值x1/2x(有效牙长度+让刀位置)X32、6
3、G92的收刀点直径:35+(-0、15X(20-16))-2X1=32、4X32、4
锥体收点端直径+锥度比例值x(锥体长度—有效螺纹长度)—2x牙高。
六、球冠的高度计算公式:
1、当截面为劣弧时。
球冠高度=R-【R2-(X/2)2)】的方差的平方根
2、当截面为优弧时。
球冠高度=R+【R2-(X/2)2)】的方差的平方根
例如:Φ35外径前端车制一个R50的圆弧面
弓高=R50-【R50乘方-(35/2)乘方】的方差的平方根=3、162 程序:S800M3G99T0101
G0X36Z2
G71U2R1F0、25
G71P10Q40U0、8W0、1
N10G0X0
N20G1Z0
N30G3X35Z-3、162R50
N40G1X36
G70P10Q40S1500F0、1
G0X100Z50
M5
M30
例如:Φ40棒料车制尾柄为Φ18的R20的球体
弓高=R20+【R20乘方-(18/2)乘方】的方差的平方根=37、86 程序:S800M3G99T0101
G0X41Z2
G71U2R1F0、25
G71P10Q40U0、8W0、1
N10G0X0
N20G1Z0
N30G3X40Z-20R20
N40G1X41
G70P10Q40S1500F0、1
G0X100Z50
T0202
G0X44Z-37、86
G72W2、5R0F0、25
G72P50Q80U0、8W0
N50G0Z-20
N60G1X40
N70G3X18Z-37、86R20
N80G1Z-37、86
G70P50Q80S1500F0、1
G0X100Z50
M30
七、锥体与球体结合体的接点计算:
1、顶端X=0Z=0
2、圆弧与锥体相切点X=2xRxcosθ°
Z=-(1-Sinθ°)xR
收点端X=锥体大端ΦZ=-(Φ-切点X)÷2÷tanθ+切点的Z
例如;Φ32棒料车制一个前端为R3的60度顶尖
圆弧与锥体切点X=2*3*0、866=5、196
Z=-(1-0、5)*3=-1、5
锥大端=32
锥体大端=-(32-5、195)÷2÷0、57733+(-1、5)=-24、713
程序:S700M3G99T0101
G0X32、5Z2
G71U2R1F0、25
G71P10Q40U0、8W0、1
N10G0X0
N20G1Z0
N30G3X5、196Z-1、5R3
N40G1X32Z-24、713
G70P10Q40S1500F0、1
G0X100Z50
M5
M30
八、锥台圆角的计算:
1、起始端X=Φ-2R【(1-sinθ)*tanθ-cosθ】Z=0
2、切点X=Φ+2R(1-sinθ)*tanθZ=-(1-Sinθ)*R
3、收点X=锥体大端直径ΦZ=-(Φ-切点X)÷2÷tanθ+切点的Z(也就就是锥长)
九、大圆弧R与小圆弧r的接合:
1、起始端X=0Z=0
2、切点XZ见上图
3、收点X=ΦZ=见上图
例如直径100棒料车R80大球端,r10卷边S500M3T0101G99
G0X102Z2
G71U2、5R1F0,25
G71P10Q50U0、8W0、2
N10G0X0
N20G1Z0
N30G3X91、428Z-14、347R80
N40G3X100Z-22、554R10
N50G1Z-23
G70P10Q50S800F0、12
G0X150Z50
M5
M30。
