冷挤压成型中裂纹的产生原因及预防
冷挤压模调试过程中常见缺陷、产生原因及解决方法
冷挤压模调试过程中常见缺陷、产生原因及解决方法常见缺陷图示产生原因解决方法正挤压件外表产生环形裂纹及鱼鳞状裂纹内孔产生裂纹1.凹模锥度偏大2.凹模结构不合理3.润滑不好4.材料塑性不好1. 调整凹模偏角2. 采用两层工作带的正挤压凹模3. 更换润滑剂4. 改用塑性好的材料或采用中间退火工艺正挤压件端部产生缩孔1. 凹模工件带尺寸太大2. 凹模锥角偏大3. 凹模入口外圆角太小4. 凹模表面不光洁5. 凹模端面不光亮6. 毛坯润滑不良1. 调整凹模工作尺寸2. 修正凹模使锥角变小3. 加大凹模入口外圆角4 抛光凹模表面5.降低凸模表面粗糙度等级6.采用良好的表面处理及润滑方法反挤压表面产生环形裂纹1.毛坯直径太小2.凹模型腔不光洁3.毛坯表面出啦及润滑不良4.毛坯塑性太差1.增加毛坯直径，使毛坯与凹模内孔配合紧一些。
最好使毛坯直径大于型腔直径0.01~0.02mm2抛光凹模3.做好表面处理和润滑4.采用最好的软化处理规范，提高毛坯的塑性。
挤压后矩形工件开裂 1.间隙不合理2.凸模工作圆角半径不合理3.凸模结构不合理4.凸模工作端面锥角不合理1.矩形长边间隙应小于短边间隙2.矩形长边圆角半径应小于短边圆角半径3.矩形长边工作带应大于短边工作带4.取长边锥角大于短边锥角反挤压薄壁零件挤压后壁部缺少金属1.凸、凹间隙不均匀2.上、下模垂直及平行度不好3.润滑剂太多4.凸模细长，稳定性差1.重新调整间隙使之均匀2.重新装配，调整垂直度及平行度3.少涂润滑剂4.在凸模工作面加开工艺槽反挤压件单面起皱 1.间隙不均匀2.润滑不好，不均匀1.调整凸、凹模，使间隙均匀2.保证良好、均匀的润滑反挤压件内孔产生环状裂纹1.毛坯表面处理及润滑不好2.凸模表面不光洁3.毛坯塑性不好1.采用良好的毛坯表面处理及润滑方法，如对2A11、2A12冷挤压最好表面鳞化后，用工业菜子油润滑2.抛光凸模3.采用最好的软化热处理规范，提高毛坯的塑性挤压表面被刮伤 1.模具硬度不够2.毛坯表面处理及润滑不好1.重新淬火，提高硬度，模具工作部分镀硬或软氮化、渗硼等2.采用良好的表面处理及润滑工艺反挤压件外表产生环状波纹润滑不良改用皂液润滑方法反挤压件上端壁厚大于下端壁厚凹模型腔退模锥度太大减少或不采用退模锥度反挤压件伤端口部不直1.凹模型腔深度不够2.卸件板安装高度低1.增加凹模型腔深度2.提高卸件板安装高度，避免工作件上端与卸件板相碰反挤压件侧壁底部变薄及与高度不稳定1.底部厚度不够2.毛坯退火硬度不均匀3.润滑不均匀4.毛坯尺寸超差1.增加底部厚度2.提高热处理质量3.提高润滑质量4.控制毛坯尺寸正挤压件端部产生毛刺1.间隙太大2.毛坯硬度太高1.减小凸、凹模间隙值2.提高毛坯退火质量正挤压件发生弯曲 1.模具工作部分形状不对称2.润滑不均匀1.修改模具工作部分尺寸2.提高润滑质量加压件壁厚相差太大 1.毛坯退火硬度不均匀2.凸、凹模装配后不再同一轴心上3.模具没有准确向导4.反挤压凹模顶角太小，也引起挤压件偏心5.反挤压件毛坯直径太小，放在凹模内太松引起坯件偏斜1.修改退火工艺2.重新装配3.调整模具导向精度4.加大顶角5.加大毛坯直径，与凹模配合严密正挤压空心件侧壁断裂凸模心轴露出长度太长减小心轴长度。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因【摘要】冷作模具在工业生产中扮演着重要的角色，然而裂纹的出现会影响模具的使用寿命和加工质量。
本文从内应力、使用条件、材料和工艺等方面分析了冷作模具裂纹形成的原因。
内应力是主要因素之一，不良的使用条件也会导致模具的损伤。
正确选择材料和工艺可以减少模具裂纹的风险，而加强管理与维护则能延长模具的寿命。
最后总结了冷作模具裂纹形成的原因，提出了预防措施，包括加强模具的协调使用和定期维护，以确保模具的良好状态和性能。
通过本文的分析和建议，可以帮助生产企业有效解决冷作模具裂纹问题，提高生产效率和产品质量。
【关键词】冷作模具、裂纹、形成原因、金属材料、内应力、使用条件、材料选择、工艺选择、管理、维护、预防措施1. 引言1.1 什么是冷作模具冷作模具是指在室温下进行加工或成型的模具，通常用于对金属材料进行冷变形加工。
冷作模具通常用于生产各种零部件，如汽车零件、家电零件等。
与热作模具相比，冷作模具具有成本低、寿命长、加工精度高等优点。
冷作模具是在室温下进行工作的模具，是在金属材料的塑性变形温度以下进行变形加工的模具。
冷作模具的工作原理是利用工件在外力作用下的塑性变形来获得所需形状和尺寸的工件。
在冷作模具中，工件受到冷变形的变形应力，使工件的形状和尺寸发生变化。
冷作模具在现代制造业中具有非常重要的地位。
它不仅可以提高生产效率，还可以提高产品的质量和精度。
冷作模具的质量和性能直接影响到产品的质量和成本，因此冷作模具的设计、制造和使用都需要非常谨慎。
在实际工作中，冷作模具经常会出现裂纹等问题，这不仅影响了冷作模具的使用寿命，更会对生产造成严重影响。
了解冷作模具裂纹形成的原因，对于提高冷作模具的寿命和效率至关重要。
1.2 冷作模具的重要性冷作模具在工业生产中扮演着非常重要的角色。
它们被广泛应用于金属加工、注塑成型、压铸等各种生产过程中。
冷作模具的重要性主要体现在以下几个方面：1. 提高生产效率：冷作模具可以大幅提高生产效率，减少生产成本。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因【摘要】冷作模具裂纹是在模具使用过程中产生的一种常见问题，严重影响模具的使用寿命和加工质量。
本文从冷作模具裂纹的定义出发，解析了其常见形成原因，包括金属材料本身因素、加工工艺及工艺参数因素、模具设计因素和材料疲劳因素等。
通过对每种因素的详细分析，揭示了冷作模具裂纹形成的机制和规律，为提高模具的使用寿命和加工质量提供了理论指导和技术支持。
通过本文的研究，可以更好地认识和理解冷作模具裂纹的形成原因，采取相应的预防和处理措施，有效避免冷作模具裂纹的发生，提高模具的稳定性和可靠性，保障生产的顺利进行。
【关键词】冷作模具、裂纹、形成原因、金属材料、加工工艺、工艺参数、模具设计、材料疲劳、结论1. 引言1.1 引言在模具制造和加工过程中，裂纹是一个常见的问题。
特别是冷作模具，在使用过程中容易出现裂纹，给生产造成了较大影响。
了解冷作模具裂纹形成的原因，有助于预防和解决这一问题，提高模具的使用寿命和性能。
冷作模具裂纹的形成有多种原因，主要包括金属材料本身因素、加工工艺及工艺参数因素、模具设计因素和材料疲劳因素。
通过对这些因素的分析和解析，可以更好地理解裂纹的形成机理，进而制定有效的预防和处理措施。
本文将对冷作模具裂纹的定义、常见形成原因以及相关因素进行深入解析，以期为模具制造和使用提供有益的参考。
通过不断总结和改进，可以有效提高模具的质量和效益，推动整个制造业的进步和发展。
2. 正文2.1 冷作模具裂纹的定义冷作模具裂纹是指在模具使用过程中，由于各种因素导致模具表面或内部出现裂纹的现象。
这些裂纹可能会影响模具的使用寿命和加工质量，甚至会导致模具的破损和报废。
冷作模具裂纹通常可以分为表面裂纹和内部裂纹两种类型。
表面裂纹是指裂纹出现在模具表面的现象，通常是由于模具在使用过程中受到外部力的作用，或者是由于表面处理不当导致的。
这种裂纹通常比较容易观察到，但也可以造成模具的失效。
2.2 解析冷作模具裂纹的常见形成原因解析冷作模具裂纹的常见形成原因主要包括金属材料本身因素、加工工艺及工艺参数因素、模具设计因素和材料疲劳因素。
混凝土裂缝及冷缝成因及防治措施
混凝土裂缝及冷缝成因及防治措施一、混凝土裂缝1、现象混凝土浇筑过程中，混凝土结构由于内外因素（配比、天气等）的作用，凝固后出现裂缝的现象。
裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。
2、混凝土结构裂缝的分类经可靠性鉴定确认为必需修补的裂缝，应根据裂缝的种类进行修补设计，确定其修补材料、修补方法和时间。
混凝土结构裂缝依其形成可分为以下三类：（1）静止裂缝：形态、尺寸和数量均已稳定不再发展的裂缝。
修补时，仅需依裂缝粗细选择修补材料和方法。
（2）活动裂缝：宽度在现有环境和工作条件下始终不能保持稳定、易随着结构构件的受力、变形或环境温、湿度的变化而时张、时闭的裂缝。
修补时，应先消除其成因，并观察一段时间，确认已稳定后，再依静止裂缝的处理方法修补；若不能完全消除其成因，但确认对结构构件的安全性不构成危害时，可使用具有弹性和柔韧性的材料进行修补。
（3）尚在发展的裂缝：长度、宽度或数量尚在发展，但经历一段时间后将会终止的裂缝。
对此类裂缝应待其停止发展后，再进行修补或加固。
3、预防措施（1）严格控制混凝土施工配合比，根据混凝土强度等级和质量检验以及混凝土和易性的要求确配合比。
严格控制水灰和水泥用量。
选择级配良好的石子，减小、空隙率和砂率以减少收缩量，提高混凝土抗裂强度。
（2）在混凝土浇捣前，应先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中应尽量做到既振捣充分又避免过度。
（3）严格施工操作程序，不盲目赶工。
杜绝过早上传、上荷载和过早拆模。
在楼板浇捣过程中更要派专人护筋，避免踩弯面负筋的现象发生。
通过在大梁两侧的面层内配置通长的钢筋网片，承受支座负弯矩，避免因不均匀沉降而产生的裂缝。
4、处理方法1）对有抗渗要求的墙体，若有渗漏或裂缝宽度大于0.2mm：采用化学灌浆对裂缝进行封闭(见冷缝处理工艺)。
2）对有抗渗要求的墙体，若无渗漏或裂缝宽度不大于0.2mm：在裂缝位置用钢丝刷将混凝土表面打毛，清除表面附着物，然后用清水冲洗干净后充分干燥，涂刷2mm厚环氧树脂填充表面气孔。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因冷作模具在使用过程中，常常会出现裂纹现象，这对于模具的使用寿命和加工质量都会造成严重影响。
解析冷作模具裂纹形成的原因对于提高模具使用寿命和加工精度具有重要意义。
下面我们来详细解析一下冷作模具裂纹形成的原因。
冷作模具裂纹的形成原因可能来源于以下几个方面：1.材料选择不当冷作模具的材料应具有良好的冷热疲劳性能和较高的抗压强度，如果选择的材料不当，那么在使用过程中就会容易出现裂纹现象。
如果选择的材料韧性不足，弹性模量不够，或者其它物理性能不合适，都会导致模具在使用过程中容易产生裂纹。
2.工艺制造不当冷作模具在制造过程中，如果工艺不当，比如说某处有太大的刀具载荷，或者在刃口处没有进行合适的处理，就会造成应力分布不均匀，从而导致模具在使用过程中容易产生裂纹。
4.使用环境不当模具的使用环境如果不适宜，比如说工作温度过高或者过低，或者存在过大的振动和冲击，都会导致模具在使用过程中容易产生裂纹。
冷作模具裂纹的形成原因可能是多方面的，需要在材料选择、工艺制造、设计结构和使用环境等方面做出综合考虑，以减少裂纹的产生。
对于不同的裂纹形成原因，也需要制定相应的解决方案，以提高冷作模具的使用寿命和加工质量。
针对不同的原因，我们可以采取以下一些措施来预防和解决冷作模具裂纹的问题：1.合理选择材料在选择冷作模具的材料时，要根据模具的使用环境和工作条件来选择合适的材料。
要保证材料具有良好的韧性、强度和疲劳性能，以提高模具的抗裂纹能力。
2.优化工艺制造在模具的制造过程中，要严格控制各道工序的参数，确保每一道工序都符合设计要求。
尤其是在切削加工过程中，要注意刀具的选择和切削参数的设置，保证模具的表面质量和加工精度，从而减少裂纹的产生。
3.优化设计结构在模具的设计过程中，要注意减少应力集中部位，避免过大的锐角和槽口，设计合理的强化结构，从而提高模具的抗裂纹能力。

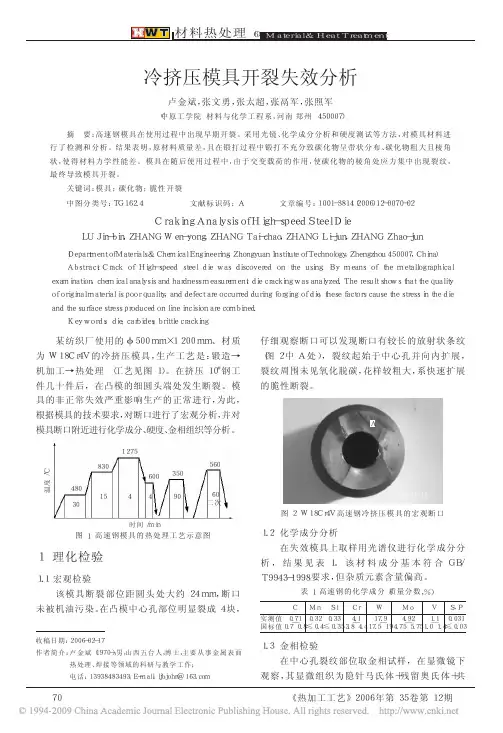

冷挤压模具开裂失效分析
然是由原材料冶金质量所致， 同时也说明锻造工 艺不当， 未能将碳化物打碎。碳化物相硬而脆， 是 脆性相， 当棱角状碳化物堆集在模具中时， 切割基 体成为应力集中源， 导致该模具脆裂损坏而早期 失效。
总的来说， 棱角状碳化物是原材料中存在的 异常碳化物；碳化物局部堆集， 使该区合金元素富 集， 导致回火不均匀。上述的两个原因共同作用促 使模具早期失效。
某纺织厂使用的 !５００ ｍｍ×１ ２００ ｍｍ、材质 为 Ｗ１８Ｃｒ４Ｖ 的冷挤压模具， 生产工艺是： 锻造! 机加工!热处理 （ 工艺见图 １） 。在挤压 １０＃ 钢工 件几十件后， 在凸模的细圆头端处发生断裂。模 具的非正常失效严重影响生产的正常进行， 为此， 根据模具的技术要求， 对断口进行了宏观分析， 并对 模具断口附近进行化学成分、硬度、金相组织等分析。
３ 结论
图 ３ 裂纹处显微组织 ×４００
１．４ 硬度试验 在裂纹附近取样进行硬度试验， 测得硬度值分
别为６０．８、６２．４、６０．４ ＨＲＣ， 平均硬度值为 ６１．２ ＨＲＣ， 符合技术要求。
２ 结果分析
上述检验结果表明， 失效件的显微组织尚属 正常， 且裂纹周围未见氧化物脱碳现象， 表明裂纹 产生于热处理之后。碳化物不均匀度如此之高显
（ １） 碳化物带状分布导致淬火晶粒度粗细大 小不均。由于碳化物聚集处有大量未溶解碳化物 阻碍奥氏体晶粒长大， 则晶粒细而非碳化物堆集 处的未溶解碳化物数量少， 不能阻碍奥氏体晶粒 的长大， 则此处晶粒粗大。碳化物不均匀分布导致 力学性能和畸变各向异性。
（ ２） 碳 化 物 粗 大 及 棱 角 状 易 造 成 碳 化 物 剥 落。因碳化物堆集处附近晶粒粗大， 降低了材料的 力学性能， 同时该处存在较大组织应力， 服役时在 外力作用下， 造成碳化物剥落，导致工模具早期失 效。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因冷作模具在使用过程中，由于受到多种因素的影响，往往会出现裂纹现象，这不仅会影响模具的使用寿命，还会直接影响到产品的质量。
解析冷作模具裂纹形成的原因是非常重要的，可以帮助我们更好地预防和解决这一问题。
一、材料选择不当冷作模具一般由冷作模具钢制成，通常要求具有高硬度、高强度、较高的耐磨性和韧性。
若材料选择不当，容易导致模具在使用过程中受到较大的冲击或挤压时发生裂纹。
正确选择合适的模具材料对于预防模具裂纹至关重要。
二、加工工艺不符合要求冷作模具的加工工艺需要严格控制，包括铣削、热处理、抛光等环节。
若加工工艺不符合要求，会导致模具内部存在应力集中或者表面粗糙等问题，从而造成模具裂纹。
必须严格按照工艺要求加工模具，确保模具表面光洁度和内部应力均匀。
三、模具设计缺陷模具设计是冷作模具制造的第一步，设计的合理与否直接关系到模具的使用寿命和质量。
若模具设计存在缺陷，例如壁厚不均匀、角部过于尖锐、结构不合理等，都会导致模具在使用过程中产生裂纹。
必须在模具设计阶段重视结构合理性，避免模具设计缺陷造成裂纹。
四、模具操作不当在模具的使用过程中，如果操作人员不专业，比如随意更改模具的使用方法、加工参数、操作方法等，会对模具产生不良影响，导致模具发生裂纹。
操作人员必须接受专业培训，掌握正确的操作方法和注意事项，确保模具正常使用，减少裂纹发生的可能性。
五、使用环境恶劣冷作模具在使用过程中，受到温度、湿度、粉尘、化学腐蚀等外界环境的影响，如果使用环境恶劣，就会加速模具的老化和磨损，导致裂纹的产生。
在使用冷作模具时，要注意保持使用环境的清洁和干燥，减少外界环境对模具的不良影响。
解决冷作模具裂纹问题的对策：在制作冷作模具时，必须根据具体的使用要求和工作环境选择合适的模具材料，确保具有良好的强度、韧性和耐磨性，减少裂纹的发生。
二、加工工艺严格控制严格按照工艺要求进行模具加工，包括铣削、热处理、抛光等环节，确保模具的表面光洁度和内部应力均匀分布，减少裂纹形成的可能性。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因冷作模具是一种广泛应用于金属加工领域的重要设备，通过它可以实现高精度的冷加工。
然而，在使用过程中，冷作模具可能会出现裂纹，这对加工效率和产品质量都会造成严重的影响。
因此，了解冷作模具的裂纹形成原因对于提高生产效率和加工质量非常重要。
冷作模具裂纹的形成原因有多种，下面我们来分别分析。
一、应力过大当冷作模具的受载状态超过其设计承载能力时，就会导致应力过大，从而引起裂纹的形成。
这种情况下，模具的应力分布不均匀，而在过大的应力点处就会出现裂纹。
因此，要避免出现这种情况，必须要提高冷作模具的承载能力，减少应力集中。
二、表面质量差冷作模具的表面质量对于其使用寿命和成形品质都有很大影响。
如果模具表面存在凹坑、划痕等缺陷，就会在冷加工过程中形成应力集中点，从而导致裂纹产生。
因此，在制造冷作模具时，要严格控制其表面质量，同时定期进行维护保养，防止表面损伤加剧。
三、温度过高在冷加工过程中，如果冷作模具的温度过高，就会导致金属的热膨胀，从而增大应力，引起裂纹。
因此，在使用冷作模具时，要合理控制工作温度，并及时进行冷却，以避免出现温度过高的问题。
四、材质选择不当冷作模具的材质对于其使用寿命和成形品质也有很大影响。
如果选择的材质强度不够，就会在受到载荷的作用下发生弯曲和变形，从而导致裂纹的形成。
因此，在选择材料时，要根据模具的使用条件和要求来选择具有足够强度的材料。
综上所述，冷作模具裂纹的形成原因有多种，包括应力过大、表面质量差、温度过高以及材质选择不当等。
为了避免裂纹的形成，我们需要在制造和使用过程中重视这些问题，并采取相应的措施予以防范和解决。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因
冷作模具裂纹是冷作过程中经常出现的问题，其产生的原因很多，本文将从材料选择、结构设计、加工工艺等方面进行分析。
首先，材料选择方面。
冷作模具需要具有高硬度、高韧性和抗疲劳性。
通常采用的材
料有合金工具钢、粉末高速钢等。
然而，材料的选择不当也容易导致模具裂纹的产生。
例如，选择钢材中含有氢的铁素体钢，经过加工时会在晶界形成氢化物，进而引起晶界脆化，导致裂纹的产生；另外，如果选择材质不佳的粉末高速钢生产模具，可能会导致模具组织
不均匀、大小不一，进而影响其使用寿命。
其次，结构设计方面。
冷作模具的结构设计应该合理，以保证受力均匀。
通常，模具
结构设计应避免过分复杂和过分细长。
过分复杂的结构容易导致应力集中，从而引起裂纹
的产生；过分细长的结构容易导致热应力，进而引起裂纹的形成。
再次，加工工艺方面。
加工工艺对冷作模具的裂纹产生也有着至关重要的影响。
工艺
不当会导致细节处存在应力集中，从而引起裂纹的产生。
例如，车削加工的刀具运用不当
或者刀具不够锋利，面临的切削力不采取合适的转速和进给，容易使应力过大，导致局部
裂纹产生。
另外，磨削工艺中磨削液的选择不当，也会影响模具产生裂纹的风险。
假如磨
削液中含有酸碱以及硬质颗粒成分，对模具表面产生腐蚀和磨损，加剧裂纹产生的风险。
综上所述，冷作模具在使用过程中出现裂纹问题，其原因比较复杂，从材料选择、结
构设计、加工工艺等方面都可能受到影响。
因此，在制造冷作模具时，应严格控制制造过
程中各个环节的质量，从而保证模具的品质和使用寿命。
简述冷裂纹的防止措施
简述冷裂纹的防止措施冷裂纹是一种在金属结构中出现的裂纹类型，通常在低温和高应力工况下形成。
为了预防冷裂纹的产生和发展，以下是10条相关的防止措施：1. 控制金属材料的温度和应力，在低温环境下尤为重要。
确保工作环境的温度在材料的可承受范围内，并缓慢升降温度，避免温度差变化过大。
2. 减小应力集中区域。
通过优化设计和加工工艺，减少或消除结构中的应力集中点。
使用合适的连接方式和强化措施可以有效分散应力。
3. 增加材料的韧性。
选择具有良好韧性的金属材料，韧性可以减少应力集中的程度，从而减少冷裂纹的发生。
4. 适当降低焊接温度。
合理控制焊接温度，避免温度过高或过低，以减少应力累积和热影响区域的发生。
5. 注意设计缺陷。
合理设计结构的几何形状和尺寸，并确保避免缺陷，如锐角、毛刺和裂痕等。
优化结构设计可以减少应力集中。
6. 选择合适的焊接材料。
根据实际使用条件选择合适的焊接材料，以减少应力差异，选择符合要求的焊接电流和焊接材料。
7. 控制预热和后续热处理过程。
合理控制预热和后续热处理过程，使金属材料在温度变化时得到合适的应力释放，避免冷裂纹的形成。
8. 进行非破坏性检测。
定期进行非破坏性检测，如超声波检测和磁粉检测，以发现裂纹的存在和扩展趋势，及时采取相应的修复措施。
9. 严格控制焊接工艺。
采用合适的焊接工艺，如控制焊接速度、电流和电弧长度等，以减少应力集中和热应力的发生。
10. 定期进行设备维护。
定期检查和维护金属结构和设备，及时修复缺陷和裂纹，防止冷裂纹的进一步发展。
冷处理工艺引起裂纹的原因分析
好多研究证明高速钢刀具、工模具经过超低温处理(-196℃)可显著提高寿命。
有些量具、精密机械零件，为了保证高的尺寸稳定性，需尽量减少残余奥氏体，通常采用零下80℃的冷处理。
一、冷处理工艺引起裂纹的主要因素有：
1、工件淬火后，本身温度较高;或者用过高的热水清洗，工件尚未冷到室温而装入低温箱中。
这时，由于冷却速度加快，部分未转变的奥氏体进一步转变成马氏体，拉应力增大，在低温下材料的脆断抗力降低，当应力超过材料脆断抗力，则导致裂纹。
如果已有显微裂纹，则可能导致裂纹的长大或扩展为宏观裂纹。
2、由于工件尺寸过大，结构复杂，冷处理温度过低(如-196℃)，冷处理所用介质冷却较快等因素，或增大原来的内应力，这些都可能形成冷处理裂纹。
冷处理裂纹的特征同淬火裂纹一样，实质是淬火裂纹。
二、防止冷处理裂纹的措施：
1、淬火工件凉透后再装入低温设备中。
2、对形状复杂，薄厚相差悬殊的工件，冷处理前，宜将细薄部分用石棉包扎。
3、冷处理后，待零件温度回升至室温后，立即进行回火和时效。
4、对形状复杂的零件，淬火和冷到室温后可先进行110~130℃保温30~40min的预回火，然后再进行深冷处理。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因冷作模具在使用过程中，常常会出现裂纹现象，影响模具的使用寿命和加工质量，对于冷作模具的管理及维修，必须深入认识裂纹的形成原因。
下面，我们就来分析一下冷作模具裂纹形成原因。
1.材料因素冷作模具制造材料不合适或材料存在缺陷是造成冷作模具裂纹的重要因素之一。
材料强度低、脆性大、硬度不均匀等缺陷会导致模具发生裂纹，这是由于在使用过程中模具中所受到的应变、应力等冲击较大，如果材料本身不具有足够的强度和韧性，就会在机械应力的作用下形成裂纹。
2.应力因素冷作模具在使用过程中，常常存在各种内应力，例如在切削、冷弯和冲压等加工时，仿佛会承受很高的应力，而应力的长期积累，很容易导致模具发生裂纹，特别是应力集中的部位容易出现裂纹。
应力集中的原因主要包括冷作模具自身缺陷、装夹卡具设计不当和卡具磨损等原因。
3.工艺因素冷作模具使用及操作工艺的不当也是导致裂纹的原因之一。
例如，模具的热处理过程不到位、淬火温度不当、回火处理不合理等都可能导致模具内部产生残余应力，加上机器操作不当的直接冲击，容易破坏模具表面和内部结构，产生裂纹。
此外，模具表面的冷却系统不合理或冷却水的质量不好会导致冷作模具部分位置迅速冷却，造成材料内部产生应力，进而导致裂纹的发生。
4.设计因素冷作模具的设计因素也会影响其裂纹的形成。
例如与模具相连的零件的设计不合理，或模具的结构不够坚固、刚度不够强等均会导致模具在长期使用中出现裂纹。
此外，模具包含的冲孔数量、孔位密度、冲击力度等因素也会影响模具的使用寿命。
综上所述，冷作模具裂纹的形成原因是复杂的，需要综合考虑工作环境、模具材料、工艺操作、工艺设计等多种因素。
只有加强模具的管理，掌握正确的维修技术和方法，才能有效延长模具寿命，提高模具加工质量。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因冷作模具在使用过程中，可能会出现裂纹现象，这会给生产和制造过程带来严重的影响。
裂纹的形成通常是由于多种因素的综合作用，下面我们将对冷作模具裂纹形成的原因进行详细的分析。
1. 材料选择不当冷作模具的材质选择不当是裂纹形成的重要原因之一。
如果材料的强度、韧性和耐磨性不足，容易在使用过程中产生应力集中，从而导致裂纹的形成。
如果模具的硬度过高或过低，也容易引发裂纹。
在选择材料时，必须根据具体的工艺要求和使用环境选择合适的材质，以确保模具的稳定性和可靠性。
2. 制造工艺不合理制造工艺对模具的质量和稳定性有着重要的影响。
如果模具的制造工艺不合理，可能会导致结构内部存在缺陷或者应力集中，从而引发裂纹的形成。
模具的淬火温度和时间控制不当，会导致模具的硬度不均匀，增加模具的脆性和裂纹的风险。
模具的表面粗糙度过高也容易导致裂纹的形成。
3. 设计不合理模具的设计对于预防裂纹的形成也起着至关重要的作用。
如果模具的结构设计不合理，例如过于复杂、或者在受力分布上存在缺陷，就会增加模具受力不均匀的风险，从而加速裂纹的形成。
如果模具的角度设计不当，也容易导致模具在使用过程中受力不均匀，引发裂纹的形成。
4. 使用条件不当模具在使用过程中，如果受到不良的使用条件，也会增加裂纹的形成风险。
过高的使用温度会使模具的材料变得脆化，增加裂纹的风险；不当的润滑和冷却方式也可能导致模具受力不均匀，引发裂纹的形成。
必须确保模具在使用过程中处于良好的使用条件下，以尽量降低裂纹的形成风险。
冷作模具裂纹的形成是由多种因素的综合作用所导致的。
为了预防和减少裂纹的形成，必须在材料选择、制造工艺、设计和使用条件等方面做好全面的控制和管理工作，以确保模具的质量和稳定性。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因
冷作模具裂纹是指在使用过程中出现的裂纹。
通常情况下，冷作模具裂纹会对模具的使用寿命和加工质量产生不良影响。
因此，理解冷作模具裂纹的形成原因是非常重要的。
1.金属组织结构不均匀：金属组织结构不均匀是导致冷作模具裂纹的一大原因。
当金属内部存在气孔、夹杂物或者其他缺陷时，这些缺陷将会成为裂纹的孕育源。
此外，金属固溶度不够或者金属中添加的合金元素比例不对也可能导致金属组织结构不均匀而产生裂纹。
2.过度冷却：在冷作模具制造过程中，过度冷却可能会对金属产生不利影响。
当金属在加工过程中受到过度冷却时，由于内部温度过低，金属的韧性和可塑性将大幅度下降，可能会导致冷作模具裂纹的产生。
3.细节设计不合理：在冷作模具的设计中，如果存在一些细节设计不合理，比如设计尺寸过小、壁厚不均匀等，都可能会导致冷作模具发生裂纹。
4.材料脆性过大：冷作模具通常都是采用钢材制造而成的，如果所选用的钢材脆性过大，也可能引发裂纹。
此外，当使用过程中，模具所遭受的应力过大时，也可能导致模具产生裂纹。
5.磨损和疲劳：使用过程中模具磨损和疲劳也是导致裂纹产生的一个风险，尤其是当模具被反复使用时，就可能形成裂纹。
在此情况下，镀层磨损、撞击或者使用中的摩擦都可能会增加裂纹的产生。
总之，冷作模具裂纹的形成原因是多种多样的。
在实际使用过程中，需要强化模具的维修和保养工作，并加强模具的设计和制造过程中的质量控制，以有效减少裂纹产生的风险，延长模具的使用寿命。
解析冷作模具裂纹形成原因
解析冷作模具裂纹形成原因冷作模具裂纹是指在冷作模具的使用过程中，出现的裂纹现象。
冷作模具一般用于金属冷作加工中，其主要作用是对金属进行形状和尺寸的冷作，以提高金属的强度和硬度。
由于冷作模具在使用过程中所承受的载荷和温度变化较大，容易出现裂纹。
以下是冷作模具裂纹形成的一些可能原因：1.材料选择不当：冷作模具需要具有较高的硬度、强度和耐磨性，因此材料的选择非常重要。
如果选用的材料硬度不够高或者韧性不够好，就容易出现裂纹。
2.模具设计不合理：模具设计是冷作模具能否正常使用的关键。
如果模具设计存在缺陷，比如结构不合理、强度不够等问题，就容易导致冷作模具出现裂纹。
3.金属材料的选择和状态：冷作模具在与金属材料接触的过程中，金属材料经过冷加工会产生很大的变形应力，如果金属材料的性能不合适，就会导致冷作模具裂纹。
4.使用条件不当：冷作模具的使用条件直接影响其使用寿命以及出现裂纹的可能性。
比如使用过大的冲击力、温度过高或过低、使用时间过长等都会对冷作模具造成一定的损伤，增加出现裂纹的可能性。
5.疲劳破坏：长时间的使用会导致冷作模具出现疲劳破坏，进而导致裂纹的形成。
在连续使用中，模具受到周期性的载荷作用，会逐渐累积损伤，最终导致裂纹的生成。
6.维护保养不当：冷作模具在使用后需要进行维护和保养，包括清洁、润滑和修复等。
如果维护保养不当，比如清洗不彻底、润滑不及时等，就容易使模具出现裂纹。
针对以上可能原因，应采取以下措施来预防和解决冷作模具裂纹的问题：1.选用高品质的模具材料，确保硬度和韧性等性能。
2.加强模具设计，提高模具的结构强度，减小应力集中。
3.选择合适的金属材料和适当的处理工艺，减小冷作应力。
4.调整使用条件，避免过大的冲击力、过高或过低的温度等。
5.进行定期检查和维护，及时发现和修复潜在问题。
6.合理安排使用时间，避免过长时间连续使用。
7.加强员工培训，提高操作人员的技术水平，减少操作失误。
冷作模具裂纹的形成原因复杂多样，需要结合具体情况进行综合分析和解决。
混凝土冷缝原因分析治理及预防措施
混凝土冷缝原因分析治理及预防措施混凝土冷缝原因分析治理及预防措施混凝土时一种多孔胶凝人造石材，属于刚形体，主要特点抗压强度高，抗拉强度低，延伸率微小，易产生收缩裂缝。
混凝土工程裂缝最常见出现问题是由于收缩变形受到压缩引发的收缩裂缝和外部荷载作用引发荷载（受力）裂缝。
混凝土的裂缝出现时很难避免的，但是能预防和治理的。
出现裂缝后，根据裂缝是本次需要坚决的问题。
混凝土裂缝分类及裂缝出现收集的资料，根据本工程混凝土的要求，对混凝土裂缝而言，可分为有害裂缝和无害裂缝，混凝土的裂缝产生主要是限制条件变形作用引起的，变形作用包括温度变形（水化热、气温、生产热、太阳热）湿度变形（自生收缩、失水干缩、碳化收缩、塑性收缩等）。
根据现场勘查，本工程冷缝宽度小于0、2mm，属无害裂缝，对结构无影响，但影响了混凝土外观质量，必须治理。
一、原因分析：（1）施工时混凝土接槎处延续时间过长而凝固，使得混凝土接茬处收缩不同而产生裂缝（俗称冷缝）。
（2）高品混凝土的初凝时间为4小时，因混凝土泵出现故障，浇捣中断，再次开始浇捣时，已经距离前浇筑间隔时间长达4小时外，下层混凝土基本凝固，由于工作疏忽，在两层混凝土间未采取特别的施工缝处理措施，产生冷缝。
二、冷缝处理：(1)表面修补法：在裂缝的表面抹环氧胶泥，同时为了防止混凝土受各种作用的影响继续开裂，在裂缝的表面粘贴玻璃纤维布，然后刮水泥胶泥即可。
（2）灌浆、嵌缝封堵法，灌浆法主要适用于对结构整体性有影响或者有防水要求的混凝土裂缝的修补，他是利用压力设备将胶凝材料压入裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。
常用的胶结材料有环氧树脂、甲基丙烯酸脂、聚氨脂等化学材料。
（3）嵌缝法：嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。
常用的塑性材料有聚氨乙烯胶泥、塑性油膏、丁基橡胶等常用的刚性止水材料为聚合物水泥砂浆。
冷挤压成型中裂纹的产生原因及预防
冷挤压成型中裂纹的产生原因及预防
现象：裂纹?
挤压时型材受到拉应力作用而在表面形成程度不同的金属
?
8．1 主要原因?横向撕裂现象。
①由于摩擦力的原因使金属表层受到附加拉应力的作用，当附加拉应力大于表层金属抗拉强度时就会产生裂纹；?
②挤压温度过高，金属表层抗拉强度下降，在摩擦力作用下产生裂纹；?
③挤压速度过快时，金属表层所受的附加拉应力增加使型材产生裂纹。
?
8．2 解决办法?
严格控制挤压工艺参数以保证合理的出口速度和出口温度。
?
裂纹一般外形相似、距离相等、呈周期性分布，所以称为周期性裂纹。
裂纹的周期性产生过程，是一种能量聚集与释放的过程，它与合金的品种、金属内部的应力状态、挤压温度及挤压速度等有关。
周期性横向裂纹产生的原因主要是挤压温度超过合金的塑性温度范围（临界温度），比如挤压时加热温度过高，或者挤压速度过快，导致挤压胚料温升过大等。
周期性横向裂纹是挤压工艺废料产生的重要缺陷之一，可采用以下工艺措施加以防范：制订与执行合理的挤压温度、速度规程；增强变形区内的主应力强度（比如增大挤压力）；采用挤压新技术（比如水冷模挤压、等温挤压以及梯温挤压等）增强润滑等。
简述消除挤压制品裂纹的措施
简述消除挤压制品裂纹的措施消除挤压制品裂纹是生产过程中常见的问题之一，下面将从材料选择、加工控制、设备维护和质量检验等方面介绍消除挤压制品裂纹的措施。
首先，在材料选择方面，应选择具有较高韧性和强度的材料进行挤压制品的生产。
通过合理的配比和混合工艺，可以改善材料的性能，降低制品出现裂纹的风险。
此外，对于特殊要求的挤压制品，还可以选择添加一些增韧剂或改性剂，提高材料的韧性和耐裂纹性能。
其次，在加工控制方面，应注意挤压过程的参数控制。
挤压过程中的挤压温度、挤压速度、挤压压力等参数都会对制品的质量产生影响。
要根据具体的材料和制品要求，合理调整这些参数，避免出现过高或过低的温度、速度或压力，以减少制品内部和表面的应力集中，从而减少裂纹的产生。
此外，设备的维护也是消除挤压制品裂纹的重要措施之一。
定期检查和维护挤压机的状况，保持其良好的工作状态，避免设备的故障和问题对制品质量的影响。
同时，要确保挤压机各零部件的配合精度和运行平稳，避免因设备问题引起的裂纹问题。
最后，在质量检验方面，要加强对挤压制品的质量检验，及时发现和排查存在的问题。
应采用可靠的检测方法，对制品进行外观检查、尺寸检测、力学性能测试等，确保制品的质量符合标准要求。
如果发现裂纹问题，应及时调整生产工艺或修正设备问题，以防止类似问题的再次发生。
综上所述，消除挤压制品裂纹需要从材料选择、加工控制、设备维护和质量检验等多个方面进行措施的综合考虑。
只有在全面、精细地把控这些环节，才能提高挤压制品的质量，减少裂纹的产生，从而满足市场需求，提升企业竞争力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷挤压成型中裂纹的产生原因及预防
现象：裂纹
挤压时型材受到拉应力作用而在表面形成程度不同的金属
8．1 主要原因横向撕裂现象。
①由于摩擦力的原因使金属表层受到附加拉应力的作用，当附加拉应力大于表层金属抗拉强度时就会产生裂纹；
②挤压温度过高，金属表层抗拉强度下降，在摩擦力作用下产生裂纹；
③挤压速度过快时，金属表层所受的附加拉应力增加使型材产生裂纹。
8．2 解决办法
严格控制挤压工艺参数以保证合理的出口速度和出口温度。
裂纹一般外形相似、距离相等、呈周期性分布，所以称为周期性裂纹。
裂纹的周期性产生过程，是一种能量聚集与释放的过程，它与合金的品种、金属内部的应力状态、挤压温度及挤压速度等有关。
周期性横向裂纹产生的原因主要是挤压温度超过合金的塑性温度范围（临界温度），比如挤压时加热温度过高，或者挤压速度过快，导致挤压胚料温升过大等。
周期性横向裂纹是挤压工艺废料产生的重要缺陷之一，可采用以下工艺措施加以防范：制订与执行合理的挤压温度、速度规程；增强
变形区内的主应力强度（比如增大挤压力）；采用挤压新技术（比如水冷模挤压、等温挤压以及梯温挤压等）增强润滑等。
