铝电解电容型号及选用方法 (1)
铝电解电容选型指导书
铝电解电容选型指导书（1）AL电解电容的结构与⽣产⼯艺介绍铝电解电容器的卷绕结构及简图如下所⽰：电解电容包含两个导电电极，中间有绝缘层隔开。
⼀个电极（阳极）由扩⼤了表⾯积的铝箔形成。
铝氧化层（AL2O3）在其表⾯形成绝缘层。
与其它电容相⽐，铝电解电容的负极（阴极）是导电液体，称作电解液。
另外⼀个铝箔，是所谓的阴极箔，其有更⼤的表⾯积，以传递电流到电解液。
电容的阳极是极纯的铝箔，其有效表⾯被极⼤地增⼤（⽐例可以到200倍），增⼤⽅式是⼀个电化学腐蚀过程，这样可以使电容到最⼤容量。
化学腐蚀的⽅式以及程度过程不同，决定于其不同要求。
铝电解电容器的主要⽣产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫⽚等，其⽣产⼯序主要有：切割、卷绕、含浸、装配、⽼化、封⼝、印刷、套管、测量、包装、检验等，以下为其主要⽣产⼯艺图：（2）铝电解电容器的主要电学性能参数1.额定电压VR：是设计电容时设计的⽽且表⽰在电容上的直流电压。
对于铝电解电容，额定电压≤100 V通常叫做低压电容，⽽额定电压>100 V称作（中）⾼压电容，常⽤的额定电压有6.3V，10V，16V，25V，50V，63V，100V，250V，400V，450V，500V，630V等。
2.⼯作电压VOP：电容可以在额定电压（包含⼀些叠加的成分）下额定⼯作范围内连续⼯作。
允许的连续⼯作电压范围为0V到额定电压之间。
在很短时间内，因阴极铝箔上有⼀层空⽓氧化层，电容可以承受不超过1.5 V 的反向电压。
3.浪涌电压VS：是短时间内可以加在电容上的最⼤电压，⽐如⼀⼩时内5次，每次⼀分钟。
IEC60384-4定义浪涌电压如下：如果 VR ≤ 315 V，VS= 1.15VR，如果VR> 315 V，VS= 1.10VR。
4.额定容量CR：是电容设计和标⽰的交流电容值。
CR是由(IEC 60384-1 and IEC60384-4)规定的特殊标准来测得的，对于电解电容⼀般测试条件为2倍⼯频（100HZ或120HZ），室温。
电容器分类及选用详细
电容器的类型
固定 电容器
+
微调 电容器
无有 机机 介薄 质膜 电电 容容 器器
铝钽 电电 解解 电电 容容 器器
云瓷薄 母介膜 微微微 调调调 电电电 容容容 器器器
h
可变 电容器
空薄 气膜 可可 变变 电电 容容 器器
2
无机介质 电容器
云母电容器 瓷介电容器 独石电容器
纸介电容器
有机薄膜 电容器
优点： 电容量均可以反复调节。 用途：应用于晶体管收音机、电子仪器、电子设备中。
外型 实例
单微调
双微调
h
14
瓷介微调电容器（CC）
结构：瓷介微调电容器是用陶瓷作为介质。在动片（瓷片）
与定片（瓷片）上均镀有半圆形的银层，通过旋转动片改变 两银片之间的相对位置，即可改变电容量的大小。
优点：介质损耗小、频率特性好、耐高温、漏电流小。 缺点：生产成本高、耐压低。 用途： 广泛应用于通信、航天、军工及家用电器上各种中 、
低频电路和时间常数设置电路中。
外型 实例
h
13
云母微调电容器（CY） 结构：云母微调电容器由定片和动片构成，定片为固定金
属片，其表面贴有一层云母薄片作为介质，动片为具有弹性 的铜片或铝片，通过调节动片上的螺钉调节动片与定片之间 的距离，来改变电容量。 云母微调电容器有单微调和双微 调之分。
使用。常用的有CT1、CT2、CT3等三种系列。
外型 实例
h
4
涤纶电容器（CL）
结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正 温度系数（即温度升高时，电容量变大）的无极性电容。
优点：耐高温、耐高压、耐潮湿、价格低。
用途： 一般应用于中、低频电路中。
铝电解电容规格参数
铝电解电容规格参数
铝电解电容的规格参数主要包括静电容量、工作电压、温度、等效串联电阻（ESR）
等。
1.静电容量：这是电容器能够储存的电荷量，单位通常为微法（uF）。
静电容量的大
小决定了电容器的储能能力。
2.工作电压：电容器在工作时所能承受的最大电压，也称为额定电压。
如果电容器在
工作时电压超过这个值，可能会导致电容器损坏。
3.温度：电容器的工作温度范围，以及在此范围内的性能变化。
常见的铝电解电容温
度大多为85℃、105℃。
在高温条件下（例如纯甲类功放），应优选105℃标称的电容。
4.等效串联电阻（ESR）：电容器内部的电阻，会影响电容器的充放电性能。
ESR越
低，电容器的性能越好。
ESR与电容器的容量、电压、频率及温度都有关。
当额定电压固定时，容量愈大ESR愈低。
当容量固定时，选用高额定电压的品种可以降低ESR。
此外，铝电解电容的外形结构尺寸也是重要的规格参数，包括高度、直径、端子直径等，这些参数对于电容器的安装和使用都有影响。
总的来说，铝电解电容的规格参数是选择和使用电容器时需要考虑的重要因素，应根据具体的应用需求和电路条件来选择合适的电容器。

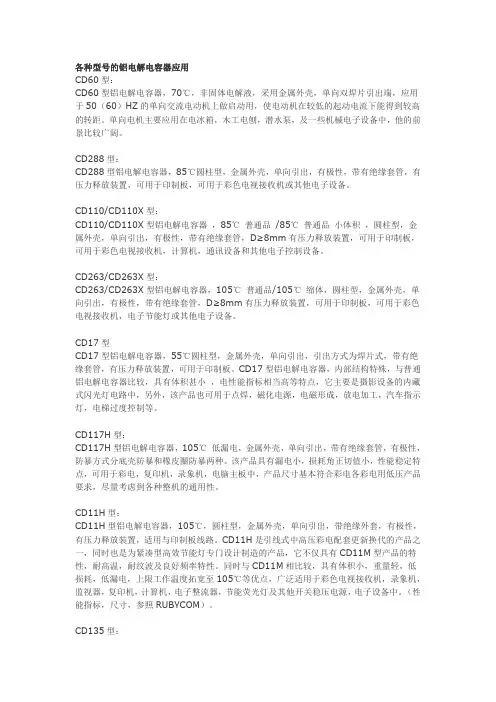

各种型号的铝电解电容器应用
各种型号的铝电解电容器应用CD60型：CD60型铝电解电容器，70℃，非固体电解液，采用金属外壳，单向双焊片引出端，应用于50（60）HZ的单向交流电动机上做启动用，使电动机在较低的起动电流下能得到较高的转距。
单向电机主要应用在电冰箱，木工电刨，潜水泵，及一些机械电子设备中，他的前景比较广阔。
CD288型：CD288型铝电解电容器，85℃圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，有压力释放装置，可用于印制板，可用于彩色电视接收机或其他电子设备。
CD110/CD110X型：CD110/CD110X型铝电解电容器，85℃普通品/85℃普通品小体积，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，计算机，通讯设备和其他电子控制设备。
CD263/CD263X型：CD263/CD263X型铝电解电容器，105℃普通品/105℃缩体，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，电子节能灯或其他电子设备。
CD17型CD17型铝电解电容器，55℃圆柱型，金属外壳，单向引出，引出方式为焊片式，带有绝缘套管，有压力释放装置，可用于印制板。
CD17型铝电解电容器，内部结构特殊，与普通铝电解电容器比较，具有体积甚小，电性能指标相当高等特点，它主要是摄影设备的内藏式闪光灯电路中，另外，该产品也可用于点焊，磁化电源，电磁形成，放电加工，汽车指示灯，电梯过度控制等。
CD117H型：CD117H型铝电解电容器，105℃低漏电，金属外壳，单向引出，带有绝缘套管，有极性，防暴方式分底壳防暴和橡皮圈防暴两种。
该产品具有漏电小，损耗角正切值小，性能稳定特点，可用于彩电，复印机，录象机，电脑主板中，产品尺寸基本符合彩电各彩电用低压产品要求，尽量考虑到各种整机的通用性。
CD11H型：CD11H型铝电解电容器，105℃，圆柱型，金属外壳，单向引出，带绝缘外套，有极性，有压力释放装置，适用与印制板线路。
铝电解电容ncc
铝电解电容ncc
铝电解电容NCC（Nippon Chemi-con）是一种常见的电容器类型，具有高电容密度和低ESR（等效串联电阻）等特点。
NCC品牌属于日本化工旗下，是顶级品牌之一，与Nichicon （尼吉康）、Rubycon（路碧康）等品牌齐名。
NCC的铝电解电容有多种规格和用途，如直插铝电解电容、螺栓铝电解电容等。
其中，直插铝电解电容可以替代其他品牌的直插铝电解电容，如NCC RUBYCON、尼吉康等。
在选择NCC的铝电解电容时，需要考虑其规格、电压、容量、温度范围等参数，以确保其适用于特定的电路和电子设备。
同时，也需要注意其质量和可靠性，以保证其长期稳定性和寿命。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电子工程师。

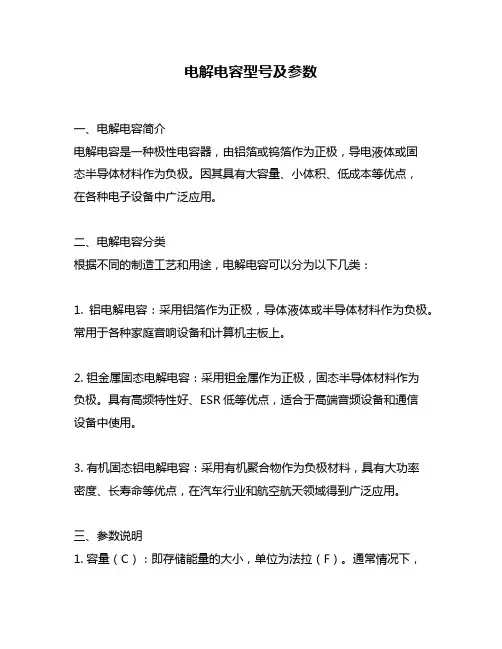

电解电容型号及参数
电解电容型号及参数一、电解电容简介电解电容是一种极性电容器，由铝箔或钨箔作为正极，导电液体或固态半导体材料作为负极。
因其具有大容量、小体积、低成本等优点，在各种电子设备中广泛应用。
二、电解电容分类根据不同的制造工艺和用途，电解电容可以分为以下几类：1. 铝电解电容：采用铝箔作为正极，导体液体或半导体材料作为负极。
常用于各种家庭音响设备和计算机主板上。
2. 钽金属固态电解电容：采用钽金属作为正极，固态半导体材料作为负极。
具有高频特性好、ESR低等优点，适合于高端音频设备和通信设备中使用。
3. 有机固态铝电解电容：采用有机聚合物作为负极材料，具有大功率密度、长寿命等优点，在汽车行业和航空航天领域得到广泛应用。
三、参数说明1. 容量（C）：即存储能量的大小，单位为法拉（F）。
通常情况下，电解电容的容量在微法至数百毫法之间。
2. 工作电压（WV）：即电容器所能承受的最大电压，单位为伏特（V）。
超过工作电压的电压会导致电解液体蒸发或者负极材料烧毁。
3. 电阻值（ESR）：即交流内阻，单位为欧姆（Ω）。
ESR越小，说明电容器的性能越好，反之则性能较差。
4. 温度系数：即温度对容量变化的影响程度。
温度系数越小，说明在不同温度下容量变化较小，性能更加稳定。
5. 寿命：指电容器正常工作时间。
通常情况下，铝电解电容寿命为2000小时左右，而钽固态电解电容寿命可达到100000小时以上。
四、常见型号1. 铝电解电容型号：常见型号有ELNA RFS、Rubycon ZLH等。
其中ELNA RFS系列是一款高品质铝箔固态液体导体材料组成的产品，具有大功率密度和低ESR等优点。
2. 钽金属固态电解电容型号：常见型号有Kemet T495等。
其中Kemet T495系列是一款高性能钽金属固态电解电容，具有低ESR、高频特性好、寿命长等优点。
3. 有机固态铝电解电容型号：常见型号有Panasonic ZS、Nichicon PC等。
铝电解电容常规型号
铝电解电容常规型号铝电解电容常规型号85℃—125℃电容器、4V-2000V*0.1UF-680000UF电解电容器、法拉电容、低漏电电容、⾼压⾼容量电容、⾼频低阻电容、急充放电电容；PET电解电容；6P环保电解电容；卧式轴向电解电容；耐温长寿命电容器；⽜⾓型电解电容器；螺栓型电解电容器；超⼩型电解电容器；NP卧式电解电容器；SA卧式电解电容器；NP⽴式电解电容器；⼤型⽜⾓电解电容器；汽车系列电解电容器；军⼯电解电容；军⼯级别电解电容；军⼯品电解电容；优质电解电；并联电容器；滤波电容；⽀撑电容；薄膜电容,储能电容、电焊机电容、变频器电容、LED⽤、贴⽚电容、模块电容；定做各类：特⼤型⽆极性电容、特殊规格电容、超⼤电容。
⾃主产品：A-CAP铝电解电容器代理品牌：⽇⽴HCG系列、⽇⽴螺栓型电解电容、⿊⾦刚电容、EPCOS铝电解电容器，CDE电容、RUBYCON电容（红宝⽯电容）韩国三和等。
400V|1000UF电容电解电容400V|1000u电容器铝电解电容400V|1200UF电容电解电容400V|1200u电容器铝电解电容400V|1500UF电容电解电容400V|1500u电容器铝电解电容400V|1800UF电容电解电容400V|1800u电容器铝电解电容400V|2200UF电容电解电容400V|2200u电容器铝电解电容400V|2700UF电容电解电容400V|2700u电容器铝电解电容400V|3300UF电容电解电容400V|3300u电容器铝电解电容400V|3900UF电容电解电容400V|3900u电容器铝电解电容400V|4700UF电容电解电容400V|4700u电容器铝电解电容400V|5600UF电容电解电容400V|5600u电容器铝电解电容400V|6800UF电容电解电容400V|6800u电容器铝电解电容400V|8200UF电容电解电容400V|8200u电容器铝电解电容400V|10000UF电容电解电容400V|10000u电容器铝电解电容420V330uF电容电解电容450V100uF电容电解电容450V130uF电容电解电容450V150uF电容电解电容450V220uF电容电解电容450V330uF电容电解电容450V390uF电容电解电容450V470uF电容电解电容450V560uF电容电解电容450C|1000UF电容电解电容450V|1000u电容器铝电解电容450C|1200UF电容电解电容450V|1200u电容器铝电解电容450V|1500UF电容电解电容450V|1500u电容器铝电解电容450V|1800UF电容电解电容450V|1800u电容器铝电解电容450V|2200UF电容电解电容450V|2200u电容器铝电解电容450V|2700UF电容电解电容450V|2700u电容器铝电解电容450V|3300UF电容电解电容450V|3300u电容器铝电解电容450V|3900UF电容电解电容450V|3900u电容器铝电解电容450V|4700UF电容电解电容450V|4700u电容器铝电解电容450V|5600UF电容电解电容450V|5600u电容器铝电解电容450V|6800UF电容电解电容450V|6800u电容器铝电解电容450V|8200UF电容电解电容450V|8200u电容器铝电解电容450V|10000UF电容电解电容450V|10000u电容器铝电解电容450V|12000UF电容电解电容450V|12000u电容器铝电解电容450V|15000UF电容电解电容450V|15000u电容器铝电解电容。
关于铝电解电容的选择方法和要点
关于铝电解电容的选择方法和要点电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。
设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。
因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。
铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。
铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。
优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。
这些都是实际应用选型中要考虑的。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。
在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。
电解电容不同型号的用途
电解电容不同型号的用途电解电容是一种常见的被动电子元件，其主要用途是存储电荷和滤波。
不同型号的电解电容具有不同的特性和适用范围，下面将详细介绍几种常见的电解电容的用途。
1. 铝电解电容：铝电解电容是最常见的电解电容之一，其用途广泛。
它具有高容量、低成本的特点，主要用于电源电路的滤波和耦合。
在电源电路中，铝电解电容可以将交流电转化为直流电，提供稳定的电源电压；在耦合电路中，它可以将信号从一个电路传输到另一个电路，起到信号耦合的作用。
此外，铝电解电容还经常用于电子设备的维修和改装。
2. 铝固态电解电容：铝固态电解电容是一种性能较稳定、使用寿命较长的电解电容，由于其电容值和ESR值高，容易在高频环境中受到干扰，所以主要用于中低频电路的滤波和耦合。
例如，在音频放大器中，铝固态电解电容被用于耦合电路，使音频信号传输更加稳定和纯净。
3. 铝固态高频电解电容：铝固态高频电解电容主要用于高频电路中，其特点是容载大量电荷、低ESR值和极低的耐压值。
由于高频电路对电容器的要求比较高，需要具有良好的频率响应和低损耗，所以铝固态高频电解电容成为合适的选择。
它常被应用于无线通信设备、高频调制解调器和无线电发射器等。
4. 有机电解电容：有机电解电容是一种新型的电解电容，具有高频率响应，低ESR值和良好的热稳定性。
由于其特性和性能优势，有机电解电容常被应用于电子产品的数字和模拟电路中。
例如，移动通信设备、计算机主板和高效率电源转换器等。
此外，在汽车电子、医疗设备和航空航天电子等行业中，有机电解电容也被广泛应用。
5. 钽电解电容：钽电解电容是一种容值较小但电容性能较好的电解电容，其由于高稳定性和低ESR值，非常适合用于数字电子设备和高速电路中。
比如，在信息技术领域中，钽电解电容被广泛应用于笔记本电脑、平板电脑和智能手机等移动设备中。
此外，钽电解电容还可以用于高精密测量仪表和工业控制设备等。
综上所述，电解电容具有多种不同型号和特性，适用于不同的电子电路和应用领域。
电解电容常用参数及选型方法
电解电容常用参数及选型方法电解电容是一种常见的电子元件，广泛应用于电子产品、电路板、通信设备等领域。
电解电容的选型与参数选择是设计工程师需要考虑的重要问题，本文将从常用参数和选型方法两个方面进行详细介绍。
一、电解电容的常用参数电解电容的常用参数可以分为以下几个方面：1. 额定电压（Rated Voltage）：电解电容的额定电压是指在标准工作温度下，电容器可连续承受的最高电压。
根据电解电容的额定电压选择，应该保证选用的电解电容额定电压大于或等于设计电路中最大工作电压。
2. 容量（Capacitance）：电解电容的容量是指它存储电荷的能力，单位为法拉（F）。
一般来说，电解电容容量越大，存储的电荷能力越强。
3. 耐久时间（Endurance）：电解电容的耐久时间是指它在额定温度和额定电压下，能够正常工作的时间。
耐久时间越长，表示电解电容的寿命和可靠性越高。
4. 串联电阻（Equivalent Series Resistance，ESR）：电解电容的串联电阻是指电容器模型等效电路中的电阻部分。
串联电阻越小，电解电容的效果和性能越好。
5. 百分比容差（Percentage of Capacitance Tolerance）：百分比容差表示电解电容的实际容量与额定容量之间的允许误差范围。
容差越小，表示电解电容的稳定性和精度越高。
6. 工作温度范围（Operating Temperature Range）：工作温度范围是指电解电容能够正常工作的温度范围。
根据实际应用环境选择工作温度范围合适的电解电容。
二、电解电容的选型方法1.根据使用场景选择电解电容的额定电压。
根据设计电路中最大工作电压，选择额定电压大于或等于该电压的电解电容。
2.根据需要的容量选择电解电容。
根据设计电路中对电容容量的需求，选择符合该要求的电解电容。
同时要考虑到电解电容的可靠性和寿命。
3.根据系统的功耗和工作温度选择电解电容的耐久时间。
根据系统的功耗和工作温度，选择耐久时间符合要求的电解电容。
电解电容的参数及应用
电解电容的参数及应用铝电解电容内部结构图以上是OST（台湾的一个电容厂）的一个加工厂提供的。
以下表格是结构图当中各个部位的详细说明：我们可以注意3个地方：AL-FOIL(+)、AL-FOIL(-)、SEPARATOR，这些都是电容内部机构的关键部件，一些国内公司还无法做到。
我们可以看出，这些都是从日本JCC等公司进口的，对电容品质的保证起到了很重要的作用。
电解电容的八个基本参数详解[一]参数一：电容值电容值C=Q/U。
要计算主板CPU供电部位对电容容量的需求，使用如下公式：C = I/(?V/?t)假如CPU的电流I为50A, ?V=50mV时，?t=10μS。
则容量要求为C=10000μf。
要得到理想的滤波效果的话，就要求要7颗1500μf的电容并联使用。
参数二：耐压值耐压值是表示电容＋/－极之间的最大压差，如果出现过压现象，电容就会处于击穿状态，漏电流增大，电容内部发热巨增，电容内部的电解液会因高温变成气体致使电容内部压力增大。
当这个压力超过电解电容的铝外壳承受压力的时候，电容就会发生爆炸。
CPU的工作电压一般在1～2V之间，电容耐压能在4V 以上就一般不会出问题，前提是电容极性不得插反！参数三：损耗正切值损耗正切值用tgδ表示，它是交流电压下介质中的能量损耗标称。
损耗跟温度及电压有关系，损耗值越小，电容发热就越小，热量对电容的工作寿命有很大的影响。
参数四：ESRESR即Equivalent Series Resistance（等效串联电阻），主板CPU供电部分都是用的LOW ESR的电容，主板的CPU输入电容的ESR的要求值可根据以下公式计算：而INTEL Pentium 4处理器的要求是取3.06GHz CPU ICC=65.4A。
则根据公式(1)、(2)可以得到最大ΔVTRAN =148.1mV。
根据公式可以得到RCESR/NC=2.26mΩ（全文摘自，有修改），当电容个数达到7个时，要求的电容ESR值为 2.26X7=17.4mΩ。
电解电容的选择：
电解电容的选择：浅谈电源滤波用电解电容容器(capacitor)在音响组件中被广泛运用，滤波、反交连、高频补偿、直流回授…随处可见。
但若依功能及制造材料、制造方法细分，那可不是一朝一夕能说得明白。
所以缩小范围，本文只谈电解电容，而且只谈电源平滑滤波用的铝质电解电容。
每台音响机器都要吃电源─除了被动式前级，既然需要供电，那就少不了「滤波」这个动作。
不要和我争，采用电池供电当然无必要电源平滑滤波。
但电池充电电路也有整流及滤波，故滤波电容器还是会存在。
我们现在习用的滤波电容，正式的名称应是：铝箔乾式电解电容器。
就我的观察，除加拿大Sonic Frontiers真空管前级，曾在高压稳压线路中选用PP塑料电容做滤波外，其它机种一概都是采用铝箔乾式电解电容；因此网友有必要对它多做了解。
面对电源稳压线路中担任电源平滑滤波的电容器，你首先想到的会是什麽？─容量？耐压？电容器的封装外皮上一定有容量标示，那是指静电容量；也一定有耐压标示，那是指工作电压或额定电压。
工作电压(working voltage)简称WV，为绝对安全值；若是surge voltage(简称SV或Vs)，就是涌浪电压或崩溃电压;，超过这个电压值就保证此电容会被浪淹死─小心电容会爆！根据国际IEC 384-4规定，低於315V时，Vs=1.15×Vr，高於315V时，Vs=1.1×Vr。
Vs是涌浪电压，Vr是额定电压(rated voltage)。
电容器的电荷能量是以Q＝CV来表示，Q是库伦，C是静电容量，V是电压；故当电压值不变时，加大静电容量就能增高电荷能量。
请注意，电容器的容量单位应是F(farad)，可是因计量太高造成数值偏低，故多改用μF，1F=一百万μF。
国外也有用mF表示μF，其实mF不十分贴切，但机械式打字机上没有μ键，故用m代表micro。
有了静电容量及工作耐压两个参数，若你正在选购电容，接下来你会考虑什麽？直觉上是价钱。
铝电解电容器材料介绍
铝电解电容器材料介绍.doc东莞市创慧电子厂0正极箔：由纯铝经腐蚀、化成两道工艺而成，它是电容器的正极。
铝纯度通常≥99.9%。
当≥99.90%时铝纯度为3N，当≥99.99%时铝纯度为4N。
1、正极箔的TV值：TV值即其在85℃下测得的氧化膜耐压值，应≥箱标的VF值。
TV值决定了电容器的耐压值及其工作电压的高低。
一般情况下，普通85℃产品的正箔耐压、充电电压、工作电压之间的关系为TV=1.15AV=1.3WV。
2、正极箔的TR值正极箔的TR值即其在规定的电流密度及温度下电压升至0.9VF所需的时间。
升压时间TR与耐压TV关系如下图。
TR值与老化冷充时间密切相关。
3、正极箔的比容及其离散率铝箔的比容即其单位面积（通常取1cm2 ）的容量，比容的单位为μF/cm2。
比容离散率即其最大值与最小值之差与其平均值的比值，它直接影响到电容器容量的一致性。
铝箔比容的高低在一般情况下，与其厚度成正比，与电压成反比，它对电容器的损耗值影响很大。
所以在选用高比容的正箔做缩体品时，唯有在耐压上做出牺牲。
4、正极箔的耐水合性正极箔的耐水合性即其在90℃的条件下恒温水煮60分钟后重新测得的TV、TR以及比容的变化情况。
正极箔的耐水合性的好坏直接影响到电容器储存后的容量衰减及其他电性能的变化，换句话说也就是耐水合性的好坏直接影响到电容器的储存性能。
5、正极箔的机械强度正极箔的机械强度包括抗弯强度及抗拉强度，抗弯强度的单位是次，抗弯强度的单位是N/cm 。
一般正极箔的机械强度与其厚度、电压有密切的关系。
二、负极箔：负极箔是电容器的引出负极，由纯铝经过腐蚀而成，通常铝纯度为＞98%。
一般根据电容器正箔比容选取负箔比容，根据工作电压选取负箔厚度。
1、化成负箔的TV及TR当电容器使用在高纹波电路时，可根据实际情况考虑是否选用化成负箔。
化成负箔的TV值要求≥箱标的VF值，升压时间TR要求≤5S。
2、负极箔的比容及离散率负极箔的比容及离散率表示方法同正极箔，它也直接影响电容器容量的一致性。
铝电解电容器系列及特性介绍
3
Man Yue Electronics Co. Ltd. R&D Department
Radial Lead Snap-in Screw V-chip
➢系列对照
SAMXON
Series
松下
GS M
SS KA
SM KS
KM NHG
KS GA
KF
KG NHG
RF FC
主要系列对照
Rubycon Chemicon
For audio
AP SERIES
-40~85°C For Audio Snap in terminal type
HP SERIES
High temp. -40~105°C 2000hrs Snap in terminal type
Long life
KP SERIES
-40~105°C 3000hrs Snap in terminal type
-40~85°C 1000hrs 7mmL standard size
Long Life
TS SERIES
-40~85°C 2000hrs 7mmL Long Life
2
Man Yue Electronics Co. Ltd. R&D Department
Radial Lead Snap-in Screw V-chip
➢105℃标准品
KS SERIES
-40~105°C 1000hrs 7mmL standard size
Downsize
KM SERIES
-40~105°C 1000~2000hrs standard size
Downsize
KF SERIES
电解电容选型
铝电解电容选型要素探讨来源：飞鹰的博客/flyingeagle2（此文仅为爱好者技术交流，请勿作任何商业目的使用！）电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。
设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。
因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。
铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。
铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。
优点：容量大、耐压高、价格便宜。
缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快。
数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。
这些都是实际应用选型中要考虑的。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。
在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
铝电解电容选型标准
铝电解电容选型标准铝电解电容是一种常用的电子元件，广泛应用于各种电子设备中。
在选择铝电解电容时，需要根据具体的应用场景和需求来确定合适的型号和规格。
下面是铝电解电容选型的一些标准和注意事项。
首先，需要考虑的是铝电解电容的容量。
容量是指电容器可以存储的电荷量，一般用单位法拉(F)来表示。
在选择铝电解电容时，需要根据具体的应用需求来确定所需的容量大小。
如果需要存储大量的电荷，就需要选择容量较大的铝电解电容。
其次，需要考虑的是铝电解电容的工作电压。
工作电压是指电容器可以承受的最大电压值，一般用单位伏特(V)来表示。
在选择铝电解电容时，需要根据具体的工作环境和需求来确定所需的工作电压。
如果工作环境中存在较高的电压，就需要选择承受能力较强的铝电解电容。
此外，还需要考虑铝电解电容的尺寸和引线类型。
尺寸是指铝电解电容的外形尺寸，一般用直径和高度来表示。
在选择铝电解电容时，需要根据实际安装空间来确定合适的尺寸。
引线类型是指铝电解电容的引线形式，一般有直插式、贴片式和螺旋式等。
在选择铝电解电容时，需要根据具体的安装方式来确定合适的引线类型。
此外，还需要考虑铝电解电容的使用寿命和温度特性。
使用寿命是指铝电解电容在正常工作条件下可以使用的时间长短，一般用小时来表示。
在选择铝电解电容时，需要根据具体的应用需求来确定所需的使用寿命。
温度特性是指铝电解电容在不同温度下的性能表现，一般用温度系数来表示。
在选择铝电解电容时，需要根据工作环境中的温度变化来确定合适的温度特性。
最后，还需要考虑铝电解电容的价格和供应情况。
价格是指铝电解电容的购买价格，一般以元为单位。
在选择铝电解电容时，需要根据实际预算来确定合适的价格范围。
供应情况是指铝电解电容在市场上的供应情况，一般有现货供应和定制供应两种方式。
在选择铝电解电容时，需要根据实际需求和供应情况来确定合适的采购方式。
综上所述，选择合适的铝电解电容需要考虑多个因素，包括容量、工作电压、尺寸、引线类型、使用寿命、温度特性、价格和供应情况等。
铝电解电容型号及选用方法
SD
铝电解电容
35V-1000UF12*21
铝电解电容
16V-47UF5*7
铝电解电容
35V-10000UF22*40
铝电解电容
16V-470UF8*12
铝电解电容
35V-22UF5*11
铝电解电容
16V-470UF
三莹
铝电解电容
35V-22UF5*7
铝电解电容
16V-4700UF16*25
铝电解电容
16V-100UF
编带
SD
铝电解电容
25V-2200UF12*21
铝电解电容
16V-100UF5*7
铝电解电容
25V-33UF5*11
铝电解电容
16V-100UF6*7
铝电解电容
25V-33UF5*7
铝电解电容
16V-100UF6.3*5
铝电解电容
25V-330UF
铝电解电容
16V-1000UF10*17
铝电解电容
63V-47UF6.3*12
铝电解电容
50V-220UF10*17
红宝石
铝电解电容
63V-470UF13*20
铝电解电容
50V-220UF
三莹
铝电解电容
63V470UF17*21
铝电解电容
50V-220UF
铝电解电容
63V-4700UF
铝电解电容
50V220UF10*12
铝电解电容
63V0.47UF5*11
250V220UF22*29
铝电解电容
450V180UF
铝电解电容
250V-2200UF
铝电解电容
450V-220UF25*40
详解铝电解电容器的参数
详解铝电解电容器的参数铝电解电容器的参数详解之一铝电解电容器的基本参数主要有电压、电容量、最高工作温度及寿命、漏电流和损耗因数，有的铝电解电容器，如开关电源输出滤波用钽电容的铝电解电容器还有额定纹波电流、ESR等参数。
电压铝电解电容器的电压指标主要有额定DC电压、额定浪涌电压、瞬间过压和反向电压，下面将逐一介绍。
1．反向电压钽电容是有极性电容器，通常不允许工作在反向电压。
在需要的地方，可通过连接一个二极管来防止反极性。
通常，采用导通电压约为0. 8V的二极管是允许的。
在短于Vs的时间内，小于或等于1.5V的反向电压也是可以承受的，但仅仅是短时间，绝不能是连续工作状态。
2．工作电压V OP工作电压是电容器在额定温度范围内所允许的连续工作的电压。
在整个工作温度范围内，电容器既可以在满额定电压（包括叠加的交流电压）下连续工作，也可以连续工作在0V与额定电压之间任何电压值。
在短时间内，电容器也可承受幅值不高于-1. 5V的反向电压。
反向电压的危害主要是反向电压将产生减薄氧化铝膜的电化学过程，从而不可逆地损坏铝电解电容器。
3．额定DC电压VR额定DC电压VR是电容器在额定温度范围内所允许的连续工作电压，它包括在电容器两电极间的直流电压和脉动电压或连续脉冲电压之和。
通常，钽电容的额定电压在电容器表面标明。
通常额定电压≤100V为“低压”铝电解电容器，TDK电感而额定电压≥150V为“高压”铝电解电容器。
额定电压的标称电压为：3V、4V、6.3V、(7.5V)、10V、16V、25V、35V、(40V)、50V、63V、80V、100V、160V、200V、250V、300V、(315V)、350V、(385V)、400V、450V、500V、(550V)。
其中括号中的电压值为我国不常见的。
4．额定浪涌电压Vs额定浪涌电压Vs是铝电解电容器在短时间内能承受的电压值，其测试条件是：电容器工作在25℃，在不超过30s，两次间隔不小于5min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密西西比河
干流
俄亥俄河
一级支流
田纳西河
二级支流
地 形: 多山，地形起伏大 冲积平原 丘陵
田纳西河流域示意图
气候: 亚热带季风性湿润气候；冬季温 和，夏季高温；降水丰沛，冬季 和早春常有持续降水。
诺克斯维尔市
水文：
河流落差大，流量季节变化大，主汛期 月到次年4月中旬
12
自然资源 水能资源丰富
煤矿 铁矿 磷矿
工业
田纳西河流域的资源有哪些？
水能资源和煤炭、石油资源 吸引高耗能产业 20世纪50年代后，优化调整 产业结构
20世纪40年代初期，田纳西河流域管理局所 辖地区居民电费是每度2美分多一点（全国平均电 费为每度4美分多）。每人每年的耗电量是1180度 （此时美国平均每人每年耗电量是850度）。
农业
理区和风景区
旅游业
全流域有国家公 园4处、州立公园l8 处、地方公园90处、 宿营地100多处、商 业休养区300多个、 野生动物保护区24处， 尤其大雾山公园每年 接待的游客比黄石、 约塞米蒂、落基山3 个西部著名公园接待 游客之和还多100万 人次.
巩固练习
1．田纳西河发源于
C
A．苏必利尔湖
B．落基山
C．阿巴拉契亚山脉 D．内华达山脉
2．治理前造成田纳西河流域多洪水的原因中
没有
C
A．汛期降水集中
B．下游为平原，排水不畅
C．航运发达
D．过度垦殖，滥伐森林
3．田纳西河流域进入全面和系统的治理开发时
期是 A．“二战”时期
B．1950年5月
D
C．“一战”时期 D．1933年5月，田纳西
河流域管理局成立
煤、铁、磷、铜、铅锌等
教材P48
２． 田纳西河流域的降水与当 地洪水有什么关系？
田纳西河流域的降水主要集中在冬季 和春季，所以该河流的主汛期是12月 到次年4月中旬。多雨期与洪水期一致。
教材P48
３． 田纳西河流域的地形特征，对洪 水泛滥是否有加剧作用？
有。中上游流经降水充沛的山地丘陵， 河流的汇水量大且快；下游流经密西西 比平原，地势低平，河水排泄不畅。地 形加剧了田纳西河流域的洪水灾害。
一、治理前的田纳西河流域概况
1自然条件和自然资源概况 我们从哪些方面来了解一个流域的概况呢？
自然地理概况
地理位置
气候
地形
社会经济概况
自然资源
一、田纳西河的自然地理背景
1.流域位置 位于美国东南部，35°N附近。
田纳西河发源于美国阿巴拉契亚山脉的西坡，是 密西西比河的支流——俄亥俄河的最大支流。
利用土地资源，因地制宜，全面发展农、林、 牧、渔业
坡地
栽培果树、蔬菜
平原
种植玉米、棉花、大豆
电厂附近
发展温室蔬菜
山地
植树造林，发展林业和畜牧业
水库
发展渔业
P49重视环境保护，政府所采取的工作
1结合水利工程进行灭蚊防疟、植树造林、 保持水土
2实现矿区土地复垦和处理城市垃圾 3积极发展旅游业，建立公园、野生动物管
第三节 流域综合治理与开发
——以田纳西河流域为例
学习目标：
1、治理前的田纳西河流域 2、田纳西河流域的综合开发与治理
● 从图中找出：干流、支流（一级支 流、二级支流）、分水岭和流域。
流域——供给河流地表水源的地面集水区和地下水源的地下集水区的总称。 水系——河流干流、支流和流域内的湖泊、沼泽和地下暗河，彼此连接组 成的庞大系统。 由一系列支流和干流组成。
人
过度垦殖
水 土 土 农业 贫
口 激
滥伐森林
流 地 生产 穷 失 荒 条件 落
增
经常性暴雨
严 芜 恶劣 后
重
二、田纳西河流域的综合治理与开发
1933年5月成立田纳西河流域管理局 （简称TVA）
1流域治理的核心—— 水资源综合开发
防洪
航运
发电
水资源综合开发
旅游
灌溉
田纳西河流域综合开发
教材P48 １． 什么是河流梯级开发？田纳西河梯级开发工程对防洪 有什么重要意义？
B
C．流域内人口稀少，便于建水电站
D．水电人才密集
4．田纳西河流域管理局坚持“薄利取胜”的方
针是指 A
A．将廉价的电力供给当地企业使用，促进 整个流域经济的发展
B．用很低的投入治理水患 C．利用廉价的劳动力进行流域治理与开发 D．流域内的工农业产品薄利多销
5．田纳西河及其支流进行梯级开发的优势条件是
A．流域内经济发达，电力需求量大 B．流域内各河水量丰富，落差大
梯级开发：根据河流流经地区地势逐级降低的特点，分级 建筑大坝，最大限度地利用水能，实现水力资源的梯级开 发。梯级开发能最大限度地控制洪水，调节大坝下游的径 流量。
防洪
（水库调节洪水期和枯水 期的水量，起到பைடு நூலகம்洪减灾 的作用,防洪标准提高到百 年一遇）
水位季节变化大，大坝可调节径流，发展内河航运
航 运
