EDA课程设计报告-- 交通灯控制器
EDA课程设计报告交通灯控制系统

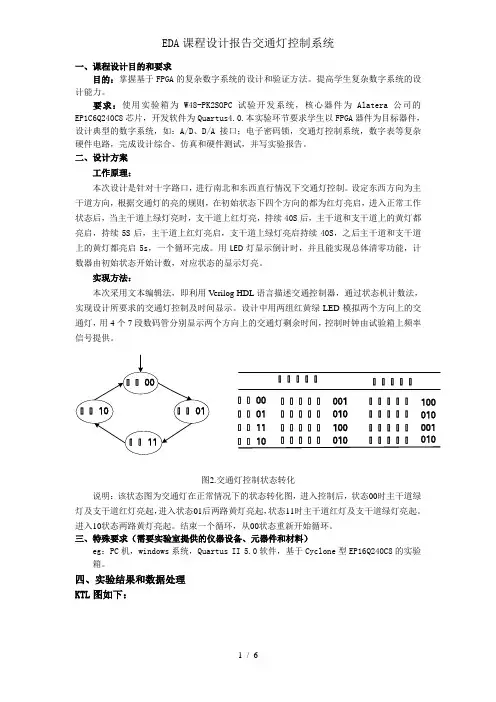

一、课程设计目的和要求目的：掌握基于FPGA 的复杂数字系统的设计和验证方法。
提高学生复杂数字系统的设计能力。
要求：使用实验箱为W48-PK2SOPC 试验开发系统，核心器件为Alatera 公司的EP1C6Q240C8芯片，开发软件为Quartus4.0.本实验环节要求学生以FPGA 器件为目标器件，设计典型的数字系统，如：A/D 、D/A 接口；电子密码锁，交通灯控制系统，数字表等复杂硬件电路，完成设计综合、仿真和硬件测试，并写实验报告。
二、设计方案工作原理：本次设计是针对十字路口，进行南北和东西直行情况下交通灯控制。
设定东西方向为主干道方向，根据交通灯的亮的规则，在初始状态下四个方向的都为红灯亮启，进入正常工作状态后，当主干道上绿灯亮时，支干道上红灯亮，持续40S 后，主干道和支干道上的黄灯都亮启，持续5S 后，主干道上红灯亮启，支干道上绿灯亮启持续40S ，之后主干道和支干道上的黄灯都亮启5s ，一个循环完成。
用LED 灯显示倒计时，并且能实现总体清零功能，计数器由初始状态开始计数，对应状态的显示灯亮。
实现方法：本次采用文本编辑法，即利用Verilog HDL 语言描述交通控制器，通过状态机计数法，实现设计所要求的交通灯控制及时间显示。
设计中用两组红黄绿LED 模拟两个方向上的交通灯，用4个7段数码管分别显示两个方向上的交通灯剩余时间，控制时钟由试验箱上频率信号提供。
状状状状状状状状状状状状00状状10状状11状状01状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状状001100010010001010100010图2.交通灯控制状态转化说明：该状态图为交通灯在正常情况下的状态转化图，进入控制后，状态00时主干道绿灯及支干道红灯亮起，进入状态01后两路黄灯亮起，状态11时主干道红灯及支干道绿灯亮起。
进入10状态两路黄灯亮起。
结束一个循环，从00状态重新开始循环。
EDA课程设计报告 交通灯控制器
---------------------考试---------------------------学资学习网---------------------押题------------------------------.EDA课程设计报告交通灯控制器.一、设计任务要求1、控制器按东西、南北两个方向控制两组交通灯（红、绿、黄）2、两组灯亮的顺序满足交通安全的规则要求.3、东西向绿灯每次亮30S，接着黄灯亮2S，红灯亮20S；南北向绿灯每次亮28S，接着黄灯亮2S，红灯亮30S.4、有两组数码管给出灯亮的时间倒计时显示。
二、设计思路及总体结构框图设计思路：1．硬件：由设计任务要求可知，总体输入电路有：(1)在开始计时之前的等待状态，复位键reset接低电位，接通电源后，首先要将它接高电位，表示计时开始。
(2)当按一下（on_off）键，表示紧急情况发生，两个方向均为红灯亮，计时停止，当再次按下（on_off）键时，控制器恢复原来状态，正常工作。
输出电路：（1）由于东西和南北方向都要显示时间，因此需要4个数码管，这样在设计中就需要四条输出线choose4，用来选通指定一个LED七段显示数码管。
（2）显示器的每一位都采用LED七段显示数码管进行显示，每一个LED七段显示数码管都要有七条输出线控制，一共使用4个七段数码管，故输出电路使用四个七位输出信号：showtime1,showtime2,showtime3,showtime4。
（3）东西和南北方向都有交通灯亮的情况，故输出电路中要有两个状态控制信号state1,state2分别控制东西和南北的灯，每个方向上有4个灯（增加了左、右转弯显示控制功能），所以state1,state2的类型应该是4位数组型的。
外部电路图如下：东西方向 clk 4/ State1交通灯 stasreset State2南北方向 on_off 4/ 交通灯7/ Showtime17/ Showtime27/ Showtime37/ Showtime4Choose44/- 2 -2．软件：（1）在VHDL设计描述中，采用自顶向下的设计思路，该思路，首先要描述顶层的接口，上面的描述已经规定了交通灯控制的输入输出信号：输入信号：复位开关信号reset；紧急情况控制信号on_off；外部时钟信号clk。
EDA实验课程大作业报告：设计制作一个用于十字路口的交通灯控制器
交通灯控制器设计一.系统功能设计要求设计制作一个用于十字路口的交通灯控制器，要求如下：（1）南北和东西方向各有一组红、绿、黄灯来指挥交通，持续时间分别为25S，20S，和5S。
（2）当有特殊情况（如消防车、救护车等）时，两个方向均为红灯亮，计时停止。
（3）当特殊情况结束后,控制器恢复原来状态，继续正常运行。
（4）用两组数码管，以倒计时方式显示两个方向允许通行或禁止通行的时间。
二.设计原理1.交通灯控制器的状态转换根据题目要求将将红绿灯的状态转换列成如下表：2.设计方案1)由于交通灯需要使用2位7段LED数码管指示通行剩余时间，故采用LED动态扫描方式显示当前时间。
频率设定CLK1k对应的频率为50MHZ。
2)控制模块是交通灯的核心，主要控制交通灯按工作顺序自动变换，同时控制倒计时模块工作，每当倒计时回零时，控制模块接收到一个计时信号，从而控制交通灯进入下一个工作状态。
3)每个方向有一组2位倒计时器模块，用以显示该方向交通灯剩余的点亮时间。
4)显示模块由两部分组成，一是由七段数码管组成的倒计时显示器，每个方向两个七段数码管；二是由发光二极管代替的交通灯，每个方向3个发光二极管。
三．变量符号说明其中，CLK1K为系统时钟信号输入端，SN为禁止通行信号输入通行信号输入端，light0为东西红灯信号输出端，light1为东西黄灯信号输出端，light2为东西绿灯信号输出端，light3为南北红灯信号输出端，light4为南北黄灯信号输出端，light5为南北绿灯信号输出端，led1、led2、led3、led4为数码管地址选择信号输出端。
四．代码说明library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity Hongld ISport (clk1k,SN:in std_logic; --SN紧急情况led1, led2, led3, led4 :out std_logic_vector (6 downto 0);--显示管显示时间用light:out std_logic_vector (5 downto 0)); --红绿黄灯end Hongld;architecture traffic1 of Hongld ISsignal S:std_logic_vector (1 downto 0); --状态signal DXT:std_logic_vector(7 downto 0):=X"01"; --东西方向时间signal NBX:std_logic_vector(7 downto 0):=X"01"; --南北方向时间signal ART,AGT,AYT,BRT,BGT,BYT: std_logic_vector(7 downto 0); --红绿黄灯信号signal temp: integer range 0 to 49999999; --产生1s计数器时计数signal clk: std_logic;beginART<="00100101";AGT<="00100000";AYT<="00000100";BRT<="00100101";BGT<="00100000";BYT<="00000100";process(clk1k) -- 选频率为50MHZ beginif (clk1k'event and clk1k='1') thenif temp=49999999 thentemp<=0;clk<='1';elsetemp<=temp+1;clk<='0';end if;end if;end process;process(clk,DXT,NBX) --状态转换进程beginif clk'event and clk ='1' thenif(DXT ="00000001")OR (NBX = "00000001") then S<=S+1;else S<=S;end if; --状态转换结束end if;end process;process (clk,SN,S) --倒计时模块beginif SN = '1' then DXT<=DXT; NBX<=NBX;elseif clk'event and clk='1' thenif (DXT="0000000") OR (NBX="00000000") thencase S ISwhen "00"=>DXT<=ART; NBX<=BGT; --南北红灯、东西绿灯when "01"=>NBX<=BYT; --南北红灯、东西黄灯when "10"=>DXT<=AGT; NBX<=BRT; --南北绿灯、东西红灯when "11"=>DXT<=AYT; --南北黄灯、东西红灯when others=>NULL;end case;end if;if DXT/="00000000" thenif DXT(3 downto 0)= "0000" thenDXT(3 downto 0)<="1001";DXT(7 downto 4)<=DXT(7 downto 4)-1;else DXT(3 downto 0)<=DXT(3 downto 0)-1;DXT(7 downto 4)<=DXT(7 downto 4);end if;end if;if NBX/="00000000" thenif NBX(3 downto 0)="0000" thenNBX(3 downto 0)<="1001";NBX(7 downto 4)<=NBX(7 downto 4)-1;else NBX(3 downto 0)<=NBX(3 downto 0)-1;NBX(7 downto 4)<=NBX(7 downto 4);end if;end if;end if;end if;end process; --倒计时模块结束process(DXT,NBX,S,SN) --显示模块begincase NBX(3 downto 0) iswhen "0000"=>led1<="1000000";when "0010"=>led1<="0100100"; when "0011"=>led1<="0110000"; when "0100"=>led1<="0011001"; when "0101"=>led1<="0010010"; when "0110"=>led1<="0000010"; when "0111"=>led1<="1111000"; when "1000"=>led1<="0000000"; when "1001"=>led1<="0010000"; when others=>led1<="1111111"; end case;case NBX(7 downto 4) iswhen "0000"=>led2<="1000000"; when "0001"=>led2<="1111001"; when "0010"=>led2<="0100100"; when "0011"=>led2<="0110000"; when "0100"=>led2<="0011001"; when "0101"=>led2<="0010010"; when "0110"=>led2<="0000010"; when "0111"=>led2<="1111000"; when "1000"=>led2<="0000000"; when "1001"=>led2<="0010000"; when others=>led2<="1111111"; end case;case DXT(3 downto 0) iswhen "0000"=>led3<="1000000"; when "0001"=>led3<="1111001"; when "0010"=>led3<="0100100"; when "0011"=>led3<="0110000"; when "0100"=>led3<="0011001"; when "0101"=>led3<="0010010"; when "0110"=>led3<="0000010"; when "0111"=>led3<="1111000"; when "1000"=>led3<="0000000"; when "1001"=>led3<="0010000"; when others=>led3<="1111111"; end case;case DXT(7 downto 4) iswhen "0000"=>led4<="1000000"; when "0001"=>led4<="1111001"; when "0010"=>led4<="0100100";when "0100"=>led4<="0011001";when "0101"=>led4<="0010010";when "0110"=>led4<="0000010";when "0111"=>led4<="1111000";when "1000"=>led4<="0000000";when "1001"=>led4<="0010000";when others=>led4<="1111111";end case;if SN ='1' then light<="001001";elsecase S ISwhen "00"=>light<="010001";when "01"=> light <="100001";when "10"=> light <="001010";when "11"=> light <="001100";when others=>NULL;end case;end if;end process;end traffic1;五．仿真波形图仿真时序波形图。
毕业设计-EDA技术交通灯控制器(课程设计)
课程设计报告课程设计：交通灯控制器一：实验目的：实现高速公路与乡间小路的交叉路口红绿灯的控制二：功能要求：1.只有在小路上发现汽车时，高速公路上的交通灯才可能变为红灯。
2.当汽车行驶在小路上时、小路的交通灯保持为绿灯，但不能超过给定的延迟时间.〔注；这段时间定义为20S时间)。
3.高速公路灯转为绿灯后，即使小路上有汽车出现,而高速公路上并无汽车，也将在给定的时间内保持高速公路绿灯(注：这段时间定义为60S)。
三：设计思路：五：VHDL源程序：LIBRARY ieee;USE ieee.std_logic_1164.all;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY TrafficLight ISPORT (Clk : IN STD_LOGIC;S,Reset : IN STD_LOGIC;mg,my,mr,cg,cy,cr : OUT STD_LOGIC );END TrafficLight ;ARCHITECTURE rtl OF TrafficLight ISTYPE TrafficState IS (mgcr, mycr, mrcg, mrcy);SIGNAL current_state,next_state : TrafficState ;SIGNAL Count : STD_LOGIC_VECTOR(5 DOWNTO 0);SIGNAL Clrn : STD_LOGIC ;BEGINCounter : PROCESS(clk)BEGINIF Reset = '1' OR (Clrn = '1' AND NOT(Count = "000000")) THEN Count <= "000000";ELSIF clk'EVENT AND clk = '1' THENIF NOT(s='0' AND current_state = mgcr) THEN Count <= Count + 1;END IF;END IF;END PROCESS Counter;StateTransition : PROCESS(clk,Count, current_state)BEGINIF Reset = '1' THEN next_state <= mgcr;Clrn <= '0';ELSIF clk'EVENT AND clk = '1' THENCASE current_state ISWHEN mgcr => mr<='0';mg<='1';my<='0';cr<='1';cg<='0';cy<='0';IF Count >= "111011" AND S = '1' THEN next_state <= mycr;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN mycr => mr<='0';mg<='0';my<='1';cr<='1';cg<='0';cy<='0';IF Count >= "000100" THEN next_state <= mrcg;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN mrcg => mr<='1';mg<='0';my<='0';cr<='0';cg<='1';cy<='0';IF Count >= "010011" OR S = '0' THEN next_state <= mrcy;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN mrcy => mr<='1';mg<='0';my<='0';cr<='0';cg<='0';cy<='1';IF Count >= "000100" THEN next_state <= mgcr;Clrn <= '1';ELSE Clrn <= '0';END IF;WHEN OTHERS => NULL;END CASE;END IF;END PROCESS StateTransition;PROCESS(clk)BEGINIF clk'EVENT AND clk='1' THENcurrent_state <= next_state;END IF;END PROCESS;END rtl;仿真图如下：六：实验心得：通过本次课程设计，使用进一步熟悉了MAX-PLUSLL这种EDA软件工具。
EDA课程设计(交通灯控制器)
课程设计年月日大课程设计任务书课程EDA技术课程设计题目交通灯控制器专业姓名学号主要内容、基本要求、主要参考资料等主要内容：设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。
基本要求：1、红、绿、黄发光二极管作信号灯，用传感器或逻辑开关作检测车辆是否到来的信号，实验电路用逻辑开关代替。
2、主干道处于常允许通行的状态，支干道有车来时才允许通行。
主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。
3、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路，选择1HZ时钟脉冲作为系统时钟。
4、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。
主要参考资料：[1] 潘松著.EDA技术实用教程(第二版). 北京：科学出版社,2005.[2] 康华光主编.电子技术基础模拟部分. 北京：高教出版社,2006.[3] 阎石主编.数字电子技术基础. 北京：高教出版社,2003.完成期限2010.3.12指导教师专业负责人2010年3月8日一、总体设计思想1.基本原理计数模块、置数模块、主控制器模块和译码器模块。
置数模块将交通灯的点亮时间预置到置数电路中，计数模块以秒为单位倒计时，当计数值减为零时，主控电路改变输出状态，电路进入下一个状态的倒计时。
其中，核心部分是主控2.设计框图图一.交通灯控制系统的原理框图图二.交通灯控制器的流程图脉冲发生器 控制器 译码器甲车信号灯乙车信号灯定时器1．设计思路：在某一十字路口交叉地带，可设计东西走向的道路为甲车道，南北走向的道路为乙车道。
甲乙车道的交通灯需按交通法则来依次交替运行。
则可设计一个状态循环的逻辑电路。
2．分析系统的逻辑功能：交通灯控制系统的原理框图如图一所示。
交通灯控制器 EDA课程设计实验报告
目录1课程设计要求 (3)2 电路功能描述 (3)3 设计方案 (3)4设计原理图 (4)5 VHDL语言 (4)6仿真截图 (6)7心得体会 (11)8参考文献 (11)1. 课程设计要求1.1.红、黄、绿灯分别控制显示；1.2.每一个状态分别分配一个时间显示（两位十进制，倒计时）；1.3.符合实际交通规律。
2.电路功能描述本设计是实现交通灯的控制，模拟实现了红、绿、黄灯指挥交通的功能。
本设计适用东西和南北方向的车流量大致相同的路口，红灯显示时间30S，绿灯显示时间25S，黄灯显示时间5S，同时用数码管指示当前的状态（红、绿、黄灯）的剩余时间。
当有紧急状况发生时，两个方向都禁止通行，并且显示红灯，当紧急状况解除后，重新计时并且指示时间。
3.设计方案根据设计要求，需要控制显示红、黄、绿三个灯的亮灭状态及显示的时间。
这个设计主要由两部分组成，红黄绿灯的显示模块，显示时间模块。
由实际的交通情况可知，东西方向的显示情况是一致的，南北方向的显示情况也是一致，故在设计的时候就只考虑两种状态，将东西方向合成一种，南北方向合成一种。
红黄绿灯的显示模块用两组共6个灯显示，时间显示模块用LED数码管显示。
此外，本交通灯控制器设置的红黄绿显示方式是参照一些城市的显示规律，红灯30S，绿灯25S，黄灯5S，同时用数码管指示当前状（红、绿、黄灯）的剩余时间。
另外还设有一个紧急状态，当特殊情况发生时，两个方向都禁止通行，指示红灯，紧急状态解除后，重新计时并指示时间。
时间采用倒计时的方式显示。
本设计采用VHDL语言编程，描述各个硬件模块实现的功能，使红、黄、绿灯的转换有一个准确的转换顺序和时间间隔，并进行仿真，通过仿真的结果，得出实验的结果。
在正常情况下的一个完整周期内，交通灯控制器系统一共有四种状态，分别是东西红、南北绿，东西红、南北黄，东西绿、南北红，东西黄、南北红。
其运行方式为东西红、南北绿→东西红、南北黄→东西绿、南北红→东西黄、南北绿,东西黄、南北绿结束后再回到东西红、南北绿的状态，整个周期持续60s。
eda交通灯控制器课程设计
eda交通灯控制器课程设计课程设计：EDA交通灯控制器1. 课程背景和目标：EDA交通灯控制器是使用EDA（电子设计自动化）工具进行交通灯控制系统设计的课程。
学习该课程的目标是使学生能够熟练运用EDA工具进行交通灯控制系统设计，并能够理解交通灯控制系统的原理和设计方法。
2. 课程内容和安排：(1) 交通灯控制系统原理介绍：介绍交通灯控制系统的基本原理，包括信号机、信号控制方法和交通流量检测等。
(2) EDA工具介绍：介绍常用的EDA工具，如Verilog、VHDL等，并讲解其基本使用方法。
(3) 交通灯控制器设计流程：介绍交通灯控制器的设计流程，包括需求分析、功能设计、模块设计和系统集成等。
(4) 交通灯控制器设计实践：学生通过实践项目，使用EDA工具设计交通灯控制器。
项目涵盖设计、仿真、验证和生成等环节，学生需要独立完成设计并提交设计报告。
3. 课程教学方法：(1) 理论讲解：通过课堂讲解，介绍交通灯控制系统的原理和设计方法，以及EDA工具的使用方法。
(2) 实践项目：学生通过实践项目，运用所学知识设计交通灯控制器，并进行仿真、验证和生成等环节。
(3) 讨论和案例分析：通过课堂讨论和案例分析，加深学生对交通灯控制系统的理解和应用能力。
(4) 指导和批评：教师对学生的设计进行指导和批评，帮助学生不断提高设计能力。
4. 评估方式：(1) 实践项目报告：学生独立完成实践项目，并提交设计报告，包括设计过程、仿真结果和验证结果等。
(2) 课堂测试：通过课堂测试检验学生对交通灯控制系统原理和EDA工具的理解程度。
(3) 课堂表现：评估学生的课堂出勤情况、学习态度和参与度等。
5. 参考教材：(1) 《交通信号控制原理与技术》高新泽(2) 《EDA与数字电路设计》陈骏等(3) 《数字电路与系统设计》刘敏衡等(4) 《系统设计自动化技术与EDA工具应用》杨学庆等以上是对EDA交通灯控制器课程设计的简要介绍。
课程内容涵盖了交通灯控制系统的原理和设计方法，以及EDA工具的使用方法。
EDA交通灯控制器课程设计报告书
交通灯控制器课程设计该交通信号控制器控制十字路甲、乙两条道路的红、黄和绿三色灯，指挥车辆和行人安全通行。
功能要求如下：1.只有在小路上发现汽车时，高速公路上的交通灯才可能变成红灯。
2.当汽车行驶在小路上时，小路的交通灯保持为绿灯，但不能超过给定的时间。
（20s）3.高速公路灯转为绿色后，即使小路上有汽车出现，而高速公路上并无汽车，也将在给定的时间内保持绿灯。
（60s）。
设计如下：——1hz分频器library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity fen_pin1 isport(clk100hz:in std_logic;clk1hz:out std_logic);end fen_pin1;architecture bhv of fen_pin1 issignal qan:std_logic_vector(3 downto 0);signal qbn:std_logic_vector(3 downto 0);signal cin:std_logic;beginprocess(clk100hz)beginif(clk100hz'event and clk100hz='1')thenif qan="1001"then qan<="0000";cin<='1';else qan<=qan+1;cin<='0';end if;end if;end process;process(clk100hz,cin)beginif(clk100hz'event and clk100hz='1')thenif cin='1' thenif qbn="1001" then qbn<="0000";else qbn<=qbn+1;end if ;end if ;end if ;end process;process(qan,qbn)beginif (qan="1001"and qbn="1001")then clk1hz<='1'; else clk1hz<='0';end if;end process;end bhv;——2hz分频器library ieee;use ieee.std_logic_1164.all;entity fen_pin2 isport (clk100hz:in std_logic;clk2hz:out std_logic);end fen_pin2;architecture bhv of fen_pin2 isbeginprocess(clk100hz)variable cnt:integer range 0 to 24;variable tmp:std_logic;beginif(clk100hz'event and clk100hz='1')thenif cnt=24 thencnt:=0;tmp:=not tmp;elsecnt:=cnt+1;end if;end if;clk2hz<=tmp;end process;end bhv;——主干道控制library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity contralz isport(clk:in std_logic;ra,ga,ya:out std_logic;timeah,timeal:out std_logic_vector(3 downto 0)); end contralz;architecture bhv of contralz istype rg is(green,red,yellow2);beginprocess(clk)variable a:std_logic;variable th,tl:std_logic_vector(3 downto 0);variable state:rg;beginif clk'event and clk='1'thencase state iswhen green=>if a='0'thenth:="0101";tl:="1001";a:='1';ga<='1';ra<='0';ya<='0';elseif not(th="0000"and tl="0001")thenif tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;elseth:="0000";tl:="0000";a:='0';state:=red;end if;end if;when red=>if a='0'thenth:="0001";tl:="1001";a:='1';ra<='1';ya<='0';ga<='0';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';ra<='0';ga<='0';state:=yellow2;end if;end if;when yellow2=>if a='0'thenth:="0000";tl:="1001";a:='1';ya<='1';ga<='0';ra<='0';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;tl:=tl-1;end if;elseth:="0000";tl:="0000";ga<='0';ra<='0';ya<='0';a:='0';state:=green;end if;end if;end case;end if;timeah<=th;timeal<=tl;end process;end bhv;——支路控制library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity contralx isport(clk:in std_logic;rb,gb,yb,chu:out std_logic;timeah,timeal:out std_logic_vector(3 downto 0)); end contralx;architecture bhv of contralx istype rgy is(red,yellow1,green,yellow2);beginprocess(clk)variable a:std_logic;variable th,tl:std_logic_vector(3 downto 0);variable state:rgy;beginif clk'event and clk='1'thencase state iswhen yellow1=>if a='0'thenth:="0000";tl:="0100";a:='1';yb<='1';gb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=green;end if;end if;when green=>if a='0'thenth:="0001";tl:="1001";a:='1';gb<='1';rb<='0';yb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=yellow2;end if;end if;when red=>if a='0'thenth:="0101";tl:="0100";a:='1';yb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';state:=yellow1;end if;end if;when yellow2=>if a='0'thenth:="0000";tl:="0100";a:='1';yb<='1';gb<='0';rb<='0';chu<='1';elseif not(th="0000"and tl="0001")then if tl="0000"thentl:="1001";th:=th-1;elsetl:=tl-1;end if;elseth:="0000";tl:="0000";a:='0';chu<='0';state:=red;end if;end if;end case;end if;timeah<=th;timeal<=tl;end process;end bhv;——反馈器library ieee;use ieee.std_logic_1164.all;entity smen isport( sm ,re,gr,ye:in std_logic;jinji:out std_logic);end smen;architecture se of smen isbeginprocess isbeginif(sm='1' and re='0' and gr='0' and ye='0') then jinji<='1'; elsejinji<='0';end if;end process;end se;——消抖电路library ieee;use ieee.std_logic_1164.all;entity xiaodou isport(jinji,clk1hz:in std_logic;b:out std_logic);end xiaodou;architecture bhv of xiaodou issignal temp1:std_logic;beginprocess(clk1hz,jinji)variable temp2:std_logic;beginif(clk1hz'event and clk1hz='0')thentemp1<=jinji;temp2:=not temp1;end if;b<=temp1 and temp2 and clk1hz;end process;end bhv;——状态转换library ieee;use ieee.std_logic_1164.all;entity no isport(a:in std_logic;en:out std_logic);end no;architecture no_arc of no isbeginprocess(a)variable tmp:std_logic;beginif(a'event and a='1')thentmp:=not tmp;end if;en<=tmp;end process;end no_arc;——mux4llibrary ieee;use ieee.std_logic_1164.all;entity mux41 isport(sel:in std_logic_vector(2 downto 0);d0,d1,d2,d3:in std_logic_vector(3 downto 0); q:out std_logic_vector(3 downto 0);so:out std_logic_vector(1 downto 0));end mux41;architecture bhv of mux41 isbeginprocess(sel)begincase sel iswhen"100"=>q<=d2;so<="00"; when"101"=>q<=d3;so<="01"; when"000"=>q<=d0;so<="10";when others=>q<=d1;so<="11";end case;end process;end bhv;——译码器library ieee;use ieee.std_logic_1164.all;entity dec7s isport(d:in std_logic_vector(3 downto 0);q0,q1,q2,q3,q4,q5,q6:out std_logic);end dec7s;architecture bhv of dec7s isbeginprocess(d)variable q:std_logic_vector(6 downto 0); begincase d iswhen"0000"=>q:="0111111"; when"0001"=>q:="0000110"; when"0010"=>q:="1011011"; when"0011"=>q:="1001111"; when"0100"=>q:="1100110"; when"0101"=>q:="1101101"; when"0110"=>q:="1111101"; when"0111"=>q:="0100111"; when"1000"=>q:="1111111"; when"1001"=>q:="1101111";when others=>q:="1111001";end case;q0<=q(0);q1<=q(1);q2<=q(2);q3<=q(3);q4<=q(4);q5<=q(5);q6<=q(6);end process;end bhv;下载可编辑.专业.整理. 仿真图如下：Ya,ra,ga 表示主干道黄红绿灯；yb,rb,gb 表示乡村小路黄红绿灯。
EDA课程设计——交通灯
交通信号灯控制电路设计一、概述城市道路交叉口是城市道路网络的基本节点,也是网络交通流的瓶颈。
目前，大部分无控制交叉口都存在高峰小时车流混乱、车速缓慢、延误情况严重、事故多发、通行能力和服务水平低下等问题。
特别是随着城市车流量的快速增长，城市无控制道路交叉口的交通压力越来越大。
因此，做好基于EDA技术平台的交叉口信号控制设计是缓解交通阻塞、提高城市道路交叉口车辆通行效率的有效方法.交通信号控制的目的是为城市道路交叉口（或交通网络）提供安全可靠和有效的交通流，通常最为常用的原则是车辆在交叉口的通过量最大或车辆在交叉口的延误最小。
交通信号灯控制电路是显示主干道和支干道交替放行时间并用试验箱左上角的彩灯来代替信号灯的一种实际电路。
设计一个基于FPGA的红绿灯交通信号控制器。
假设某个十字路口是由一条主干道和一条次干道汇合而成，在每个方向设置红绿黄三种信号灯,红灯亮禁止通行,绿灯亮允许通行。
黄灯亮允许行驶中车辆有时间停靠到禁止线以外。
本课程的基本原理是在合适的时钟信号的控制下,使主干道与支道的红黄绿灯循环显示，用VHDL二、方案设计与论证在硬件时钟电路的基础上，采用分频器，输出一个1S的时钟信号,在时钟信号的控制下，实现主干道和支干道红绿灯交替显示.红绿灯交通灯控制器层次设计：EDA技术的基本设计方法有电路级设计方法和系统级设计方法。
电路级设计方法已经不能适应新的形势,本系统采用的是系统级层次设计方法，对整个系统进行方案设计和功能划分，系统的关键电路用一片FPGA芯片实现,首先用VHDL语言编写各个功能模块程序，最后通过综合器和适配器生成最终的目标器件，然后用顶层原理图将各功能模块连接起来。
下面给出各模块的VHDL设计过程和仿真结果。
1、系统时序发生电路clk_gen的VHDL设计在红绿灯交通信号控制系统中，大多数的情况是通过自动控制的方式指挥交通的.因此，为了避免意外事件的发生,电路必须给一个稳定的时钟(clock)才能让系统正常运作。
EDA交通灯控制系统的课程设计报告书
摘要 (1)一设计目的与要求 (2)二设计原理 (2)2.1交通灯控制的系统构成 (3)2．2交通灯控制器的电路控制原理框图 (3)2．3器件下载编程与硬件实现 (4)三设计内容 (4)3.1设计步骤 (5)3.2交通灯控制器各模块的程序 (6)3.3软件仿真结果 (9)3.4硬件实现及调试结果 (10)总结与致谢 (11)参考文献 (12)附录 (21)EDA是电子设计自动化(Electronic Design Automation)的缩写，在20世纪90年代初从计算机辅助设计(CAD)、计算机辅助制造(CAM)、计算机辅助测试(CAT)和计算机辅助工程(CAE)的概念发展而来的。
EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言HDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。
随着社会经济的发展,城市交通问题越来越引起人们的关注。
人、车、路三者关系的协调,已成为交通管理部门需要解决的重要问题之一。
交通控制系统的适用场合主要是用于交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统,它是现代交通监控指挥系统中最重要的组成部分。
关键字：EDA 交通灯 Verilog HDL QuartusII一设计目的与要求(1) 主、支干道各设有一个绿、黄、红指示灯，两个显示数码管。
(2) 主、支道交替允许通行，主干道每次放行45 s，支干道每次放行25 s，在每次由亮绿灯变成亮红灯的转换过程中，要亮5 s的黄灯作为过渡，并进行减计时显示。
(3) 具有清零、可预置主、支干道通行时间功能。
二设计原理交通灯控制系统的作用主要是实现城市十字交叉路口红绿灯的控制。
在现代化的大城市中，十字交叉路口越来越多，在每个交叉路口都需要使用红绿灯进行交通指挥和管理，红、黄、绿灯的转换要有一个准确的时间间隔和转换顺序，这就需要有一个安全、自动的系统对红、黄、绿灯的转换进行管理，本系统就是基于此目的而开发的。
EDA实验报告：基于VHDL语言的交通灯控制系统设计与实现
图为k1=0时的输出状态s1，输出恒为011110。即亮灯为R1，y2。保持时间1S。
(k2=0)
上图为k2=0时的输出状态s2，输出恒为101011。即亮灯为G1，R2。保持时间2S。
(k3=0)
上图为k3=0时的输出状态s3，输出恒为110011。即亮灯为R1，G2。保持时间1S。
四、小结及心得体会
else
if counter<5 then
next_state<=s3;
else
next_state<=s0;
end if;
end if;
end if;
end if;
end if;
end case;
end process;
ouput:process(current_state)
begin ——显示程序
begin
u1: jiaotongdeng port map(
clk=>clki,
k0=>k0,
k1=>k1,
k2=>k2,
k3=>k3,
r1=>r1,r2=>r2,g1=>g1,g2=>g2,y1=>y1,y2=>y2
);
u2: div port map(clk=>clk1,clk_out=>clki);
end if;
end if;
end if;
when s3=>
if k0='0' then
next_state<=s0;
else
if k1='0' then
next_state<=s1;
EDA课程设计 交通灯控制器
v .. . .. 序号《EDA技术》课程设计报告课题：交通灯控制器院系自动化学院专业电气工程及其自动化班级学号姓名指导教师起止日期2015年12月14日-12月25号2015 年12 月目录一﹑设计任务 (3)二、题目分析与整体构思 (3)三﹑硬件电路设计 (4)3.1原理图设计 (4)3.2 PCB图设计 (6)3.3控制器设计 (7)四、程序设计 (9)4.1主程序设计 (9)五、实验结果 (13)5.1 程序仿真图 (13)六﹑心得体会 (14)七、附录 (15)八﹑参考文献 (21)前言伴随着社会的发展以及人类生活水平的提高,汽车的数量在D的DEA技术的发展和应用领域的扩大与深入，EDA技术在电子信息，通信，自动，控制及计算机应用等领域的重要性日益突出。
随着技术市场与人才市场对DEA的不断的增加,交通的问题日益突出，单单依靠人力来指挥交通已经不可行了,所以，设计交通灯来完成这个需求就显的越加迫切了.为了确保十字路口的行人和车辆顺利、畅通地通过,往往采用电子控制的交通信号来进行指挥。
因此，做好基于EDA 技术平台的交叉口信号控制设计是缓解交通阻塞、提高城市道路交叉口车辆通行效率的有效方法。
交通信号控制的目的是为城市道路交叉口(或交通网络)提供安全可靠和有效的交通流，通常最为常用的原则是车辆在交叉口的通过量最大或车辆在交叉口的延误最小。
以下就是运用数字电子设计出的交通灯：其中红灯亮,表示该条路禁止通行；黄灯亮表示停车；绿灯亮表示允许通行。
一﹑设计任务设计一个十字路口的交通信号灯控制器，控制A、B两条交叉道路上的车辆通行，具体要求如下：（1）每条道路设一组信号灯，每组信号灯由红、黄、绿3盏灯组成，绿灯表示允许通行红灯表示禁止通行，黄灯表示该车道上已过停车线的车辆继续通行，未过停车线的车辆停止通行。
（2）设置一组数码管，以倒计时的方式显示允许通行或禁止通行的时间，其中绿灯、黄灯、红灯的持续时间分别是30s、3s和30s。
EDA实验交通灯设计报告
EDA原理及应用实验报告题目：交通灯控制器专业：电子信息工程班级：姓名：学号：一、设计题目：交通灯控制器二、设计目标：1、设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。
2、红、绿、黄发光二极管作信号灯。
3、主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。
4、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路。
5、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。
三、设计原理：（含系统总的原理图）由两个分频器模块，三个计数器模块及它的选择器，一个扫描数码管模块，和一个红绿灯控制模块连接而成。
RTL状态图四、设计内容：（含状态转换图、软件流程图、说明文字等，每单独模块的图标和VHDL程序；最后为总体程序框图）分频器1LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY DVF ISPORT(CLK:IN STD_LOGIC;--D:IN STD_LOGIC_VECTOR(3 DOWNTO 0);FOUT:OUT STD_LOGIC);END;ARCHITECTURE one OF DVF ISSIGNAL FULL:STD_LOGIC;BEGINP_REG:PROCESS(CLK)V ARIABLE CNT8:INTEGER RANGE 48000000 DOWNTO 0;BEGINIF CLK'EVENT AND CLK='1' THENIF CNT8=24000000 THENCNT8:=0;FULL<='1';ELSE CNT8:=CNT8+1;FULL<='0';END IF;END IF;END PROCESS P_REG;P_DIV:PROCESS(FULL)V ARIABLE CNT2:STD_LOGIC;BEGINIF FULL'EVENT AND FULL='1' THENCNT2:=NOT CNT2;IF CNT2='1' THEN FOUT<='1';ELSE FOUT<='0';END IF;END IF;END PROCESS P_DIV;END;说明：采用的是48M时钟输入，作为后面的时钟信号。
EDA技术与应用课程—交通灯控制器的设计
目录第一章设计要求与内容 (2)一、设计交通灯控制系统要求： (2)二、总体内容： (2)1、基本原理 (2)2、基本框架 (2)3、控制情况表 (3)第二章模块设计及其源程序 (4)一、分模块设计 (4)二、各模块 (4)1、JTDKZ (4)2、CSKZ (7)3、CNT45s (8)4、CNT25s (11)5、CNT5s (13)三、总体设计电路 (15)第三章时序仿真及硬件测试 (16)一、组装后仿真结果 (16)二、硬件管脚的配置 (17)三、实验调试结果 (17)第四章心得体会 (18)附录1 (19)参考文献 (19)第一章设计要求与内容一、设计交通灯控制系统要求：设计一个由一条主干道和一条支干道的汇合点形成的十字交叉路口的交通灯控制器，具体求如下：1、主、支干道各设一个绿、黄、红指示灯用于指示状态，两位显示数码管用于显示倒计时时间。
2、当主、支道均有车时，两者交替允许通行，主干道每次放行45s,支干道每次放行25s，在每次由绿灯转换为红灯时，要有5s的黄灯作为过渡。
应有倒计时显示。
3、特殊功能，智能交通灯控制：若支干道无车时，主干道处于常允许通行状态。
4、用vhdl语言设计上述功能的交通灯控制器，并用层次化设计方法该电路。
5、完成电路全部设计后，通过系统实验箱下载验证设计课题的正确性。
二、总体内容：1、基本原理交通灯控制器原理框图如下图所示，包括置数模块、计数模块、主控制器模块和译码器模块。
置数模块将交通灯的点亮时间预置到置数电路中，计数模块以秒为单位倒计时，当计数值减为零时，主控电路改变输出状态，电路进入下一个状态的倒计时。
其中，核心部分是主控制模块。
2、基本框架3、控制情况表第二章模块设计及其源程序一、分模块设计1、交通灯控制器JTDKZ；2、显示控制单元CSKZ；3、倒计时45s——CNT45s；4、倒计时25s——CNT25s；5、倒计时5s——CNT05s；6、输入、输出。
EDA交通灯控制器设计
EDA交通灯控制器设计
一、设计背景
随着生活水平的不断提高，交通工具的数量不断增加，以及人们对社会安全和时间管理的要求越来越高，需要一种更有效的交通灯控制器来控制交通灯的信号。
ZYNQ的FPGA具有许多优势，包括低功耗、低成本以及可编程性，为实现有效的交通灯控制器提供了可行性。
二、ZYNQFPGA的工作原理
ZYNQFPGA是一种可编程的逻辑器件，它有两个子系统，即可编程逻辑单元（PLU）和可编程接口单元（PIE）。
在PLU子系统中，根据用户提供的算法代码段，通过可编程逻辑单元（PLU）来实现复杂的算法处理逻辑。
PIE子系统通过可编程的接口单元实现输入/输出连接，以实现系统外部传感器和设备的数据采集和控制输出。
三、设计要求
本设计将使用ZYNQFPGA来设计一种交通灯控制器，用于控制交通灯的信号。
1）设计模块：设计一套可编程的逻辑，用于控制交通灯的信号，使其能够根据道路交通状态实时调整交通灯的信号。
2）控制子系统：设计一套控制子系统，用于实时监测和控制外部传感器和设备，以检测道路当前的交通状态，并实时调整交通灯的信号，以满足实时的交通需求。
eda课程设计-交通灯控制器的设计
题目交通灯控制器的设计摘要交通灯信号控制器通常要实现自动控制和手动控制其红绿灯的变化，基于FPGA设计的交通灯信号控制器电路简单、可靠性好。
本设计可控制2个路口的红、黄、绿三盏灯．让其按特定的规律进行变化。
利用QuartusⅡ对设计结果进行仿真，发现系统工作性能良好。
据此设计而成的硬件电路，也实现了控制要求。
关键词：交通灯自动控制手动控制目录摘要 01.概述 (2)1.1课程设计目的 (2)1.2 课程设计题目及要求 (2)1.3 实验环境 (2)2. 系统总体设计 (2)2.2系统组成 (3)3. 系统层次化设计与软件仿真 (3)3.1 系统时序发生电路 (3)3.1.2系统时序发生电路clk_gen的仿真输出波形和元件符号 (5)3.2 红绿灯计数时间选择模块 (5)3.2.1 VHDL源代码： (6)3.2.2计数时间选择模块traffic_mux的仿真输出波形和元件符号 (7)3.3定时控制电路 (7)3.3.1 VHDL源代码： (7)3.3.2 定时控制电路count_down的仿真输出波形和元件符号 (9)3.4 红绿灯信号译码电路 (9)3.4.1 VHDL源代码 (10)3.4.2 信号译码电路 (12)3.5 红绿灯交通控制器顶层电路 (13)3.5.1 VHDL源代码： (14)3.5.2 交通控制器顶层电路Traffic_TOP的仿真输出波形和元件符号 (16)4. 系统硬件仿真 (17)5.结论与体会 (18)参考文献 (18)1.概述1.1课程设计目的此次课程设计是根据《VHDL程序设计》这门课程开设的综合设计课程，要求学生利用VHDL编程语言，基于EDA开发平台Quartus 错误！未找到引用源。
,设计相应的数字系统，通过对系统进行编程、仿真、调试与实现，体验设计的全过程，进一步加深对所学基础知识的理解，培养学生将理论知识应用于实践的能力、学生自学与创新能力和分析解决实际问题的能力。
EDA实验报告实验四_交通灯控制器设计说明
实验四交通灯控制器设计一、实验目的1、学习与日常生活相关且较复杂数字系统设计；2、进一步熟悉EDA实验装置和Quartus U软件的使用方法；3、学习二进制码到BCD码的转换；4、学习有限状态机的设计应用。
二、设计要求完成设计、仿真、调试、下载、硬件测试等环节，在型EDA实验装置上实现一个由一条主干道和一条乡间公路的汇合点形成的十字交叉路口的交通灯控制器功能，具体要求如下：1、有MR（主红）、MY（主黄）、MG（主绿）、CR（乡红）、CY（乡黄）、CG（乡绿）六盏交通灯需要控制；2、交通灯由绿转红前有4秒亮黄灯的间隔时间，由红转绿没有间隔时间；3、乡间公路右侧各埋有一个串连传感器，当有车辆准备通过乡间公路时，发出请求信号S=1，其余时间S=0;4、平时系统停留在主干道通行（MGCR状态，一旦S信号有效，经主道黄灯4秒（MYC R状态后转入乡间公路通行（MRC）状态，但要保证主干道通行大于一分钟后才能转换；5、一旦S信号消失，系统脱离MRC状态，即经乡道黄灯4秒（MRC）伏态进入MGCR状态，即使S信号一直有效，MRC状态也不得长于20秒钟；6、控制对象除红绿灯之外，还包括分别在主干道和乡间公路各有一个两位十进制倒计时数码管显示。
三、主要仪器设备1 、微机 1 台2、Q uartusII 集成开发软件 1 套3、EDA实验装置1套四、实验思路1、设计一个状态寄存器，控制六盏灯的亮与灭2、设计一个计时器，控制各状态的持续时间，计时器应满足以下要求：1 ）当S=1，且计数器已完成60计数时，计数器进入模4计数，随后进入模20 计数，再进入模4计数，再回到模60计数2 ）当计数器进行摸20计数时，一旦S变为0，计数器立马进入模4计数，再进入模60 计数3 ）完成模20计数后，不论S为0或1,计数器进入模4计数，再进入模60计数4 )若计数器未完成模60计数，不论S如何变话，计数器将继续进行模60 计数3、设计一个译码显示电路，将计时器的八位BCD码转化为数码管可以显示的段位码通过动态扫描电路实现。
EDA课程设计报告-- 交通灯控制器
郑州航空工业管理学院电子通信工程系EDA技术及应用课程设计报告题目：交通灯控制器姓名：学号：同组成员：指导老师：年月日目录一、设计任务书二、硬件系统设计1、电路原理图1.1 CPLD核心电路1.2 数码管显示电路1.3电源电路1.4 LED指示灯电路2、管脚分配3、设计方案三、Verilog HDL 代码设计四、系统调试1、逻辑功能模块RTL级描述2、仿真图五、总结1、对本次课程设计的总结六、参考文献一、设计任务书设计要求（1）主干道通行（绿灯）：支干道有车24秒；支路红灯，数码管实时显示倒计时的秒，秒计时的频率为1Hz 。
（２）主干道缓冲（黄灯）：6秒，(不显示计数)，秒计时的频率为1Hz 。
（３）支路通行（绿灯）：20秒，主干道红灯，数码管实时显示倒计时的秒，秒计时的频率为1Hz 。
（４）支路缓冲（黄灯）：6秒，不显示，秒计时的频率为1Hz 。
数码管采用动态显示。
其他要求：（1）晶振为12 MHz（2）采用CPLD 器件，为ALTERA 的EPM7064SL-44（3）采用数码管显示二、硬件系统设计1、电路原理图：1.1 CPLD核心电路1.2 数码管显示电路1.3电源电路1.4 LED指示灯电路2、管脚分配管脚分配：CPLD型号： FAMILY：MAX7000AEDEVICE：EPM7064AELC44-10sys_clk : pin 43 // 12Mhz4个LED灯： led0 ~ led3 : pin 14 16 17 188个数码管：8个位线：com0~com3(dig0~dig3)：pin 34, 33，31, 29, com4~com7 (dig4~dig7)：pin 28 , 27,26 , 258个数据线：seg0~seg 3: pin 36, 37 ,39, 40seg4~seg 7: pin 41, 4 , 5, 64个按键：sw0~sw3: pin 19, 20, 21, 243、设计方案三、Verilog HDL 代码设计module ds(clk,led,dig,seg);//输入input clk;//输出output[3:0] dig;output[7:0] seg;output[4:0] led;//定义变量reg[24:0] count;reg[15:0] miao;reg[4:0] leden;reg[7:0] seg_r; reg[3:0] dig_r;reg[3:0] disp_dat;reg sec;reg num;reg[1:0] flag; //计数变量reg[1:0]f2; //计数变量assign dig=dig_r;assign seg=seg_r;assign led=leden;//秒产生信号always@(posedge clk)begincount=count+1'b1;if(count==25'd2*******)begincount=25'b0;sec=~sec;endend//数码管动态扫描always@(posedge clk)begincase(count[16:15])0:disp_dat=miao[3:0];1:disp_dat=miao[7:4];2:disp_dat=miao[11:8];3:disp_dat=miao[15:12];endcasecase(count[16:15]) //选择数码管显示位0:dig_r=4'b1110;1:dig_r=4'b1101;2:dig_r=4'b1011;3:dig_r=4'b0111;endcaseendalways@(posedge clk)begincase(disp_dat)4'h0:seg_r=8'hc0;4'h1:seg_r=8'hf9;4'h2:seg_r=8'ha4;4'h3:seg_r=8'hb0;4'h4:seg_r=8'h99;4'h5:seg_r=8'h92;4'h6:seg_r=8'h82;4'h7:seg_r=8'hf8;4'h8:seg_r=8'h80;4'h9:seg_r=8'h90;default:seg_r=8'hff;endcaseendalways@(negedge sec) //数码管倒计时及指示灯显示倒计时模块beginif(flag==0)beginmiao[3:0]=miao[3:0]-1;if(miao[3:0]==4'hf)beginmiao[7:0]=8'h18; 主干道绿灯倒计时leden=5'b01101; 主绿支红flag[1:0]=4'h1; 计数转向第二步endendelse if(flag[1:0]==4'h1)beginmiao[3:0]=miao[3:0]-1'b1;if(miao[3:0]==4'hf)beginmiao[7:4]=miao[7:4]-1'b1;if(miao[7:4]==4'hf)beginleden[4:2]=3'b110; 主干道黄灯flag[1:0]=4'h2;miao[7:0]=8'h06; 黄灯倒计时endelse miao[3:0]=4'h9;endendelse if(flag[1:0]==4'h2)beginmiao[3:0]=miao[3:0]-1'b1;if(miao[3:0]==4'hf)beginmiao[7:4]=miao[7:4]-1'b1;if(miao[7:4]==4'hf)beginleden[4:2]=3'b101; 主干道红灯flag[1:0]=4'h3;miao[7:0]=8'h20;endelse miao[3:0]=4'h9;endendelse if(flag[1:0]==4'h3)beginmiao[3:0]=miao[3:0]-1'b1;if(miao[3:0]==4'hf)beginmiao[7:4]=miao[7:4]-1'b1;if(miao[7:4]==4'hf)beginleden[4:2]=3'b011; 主干道绿灯返回flag==1flag[1:0]=4'h1;miao[7:0]=8'h18;endelse miao[3:0]=4'h9;endendelse flag[1:0]=4'h0;if(f2==0)beginmiao[11:8]=miao[11:8]-1;if(miao[11:8]==4'hf)beginmiao[15:8]=8'h24;//leden=6'b011110;f2[1:0]=4'h1;endendelse if(f2[1:0]==4'h1)beginmiao[11:8]=miao[11:8]-1'b1;if(miao[11:8]==4'hf)beginmiao[15:12]=miao[15:12]-1'b1;if(miao[15:12]==4'hf)beginleden[2:0]=3'b110;f2[1:0]=4'h2;miao[15:8]=8'h14;endelse miao[11:8]=4'h9;endendelse if(f2[1:0]==4'h2)beginmiao[11:8]=miao[11:8]-1'b1;if(miao[11:8]==4'hf)beginmiao[15:12]=miao[15:12]-1'b1;if(miao[15:12]==4'hf)beginleden[2:0]=3'b011;f2[1:0]=4'h3;miao[15:8]=8'h06;endelse miao[11:8]=4'h9;endendelse if(f2[1:0]==4'h3)beginmiao[11:8]=miao[11:8]-1'b1;if(miao[11:8]==4'hf)beginmiao[15:12]=miao[15:12]-1'b1;if(miao[15:12]==4'hf)beginleden[2:0]=3'b101;f2[1:0]=4'h1;miao[15:8]=8'h24;endelse miao[11:8]=4'h9;endendelse f2[1:0]=4'h0;endendmodule四、系统调试1、逻辑功能模块RTL级描述VCC clk INPUT dig[3..0]OUTPUT seg[7..0]OUTPUT led[4..0]OUTPUT clk dig[3..0]seg[7..0]led[4..0]dsinst仿真图五、总结在做本课程设计的过程中，从程序编写到硬件实现，我们遇到了许多问题。
EDA实验交通灯设计报告
EDA原理及应用实验报告题目：交通灯控制器专业：电子信息工程班级：姓名：学号：一、设计题目：交通灯控制器二、设计目标：1、设计一个交通信号灯控制器，由一条主干道和一条支干道汇合成十字路口，在每个入口处设置红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。
2、红、绿、黄发光二极管作信号灯。
3、主干道亮绿灯时，支干道亮红灯；支干道亮绿灯时，主干道亮红灯。
4、主、支干道均有车时，两者交替允许通行，主干道每次放行45秒，支干道每次放行25秒，设立45秒、25秒计时、显示电路。
5、在每次由绿灯亮到红灯亮的转换过程中，要亮5秒黄灯作为过渡，使行驶中的车辆有时间停到禁行线外，设立5秒计时、显示电路。
三、设计原理：（含系统总的原理图）由两个分频器模块，三个计数器模块及它的选择器，一个扫描数码管模块，和一个红绿灯控制模块连接而成。
RTL状态图四、设计内容：（含状态转换图、软件流程图、说明文字等，每单独模块的图标和VHDL程序；最后为总体程序框图）分频器1LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY DVF ISPORT(CLK:IN STD_LOGIC;--D:IN STD_LOGIC_VECTOR(3 DOWNTO 0);FOUT:OUT STD_LOGIC);END;ARCHITECTURE one OF DVF ISSIGNAL FULL:STD_LOGIC;BEGINP_REG:PROCESS(CLK)V ARIABLE CNT8:INTEGER RANGE 48000000 DOWNTO 0;BEGINIF CLK'EVENT AND CLK='1' THENIF CNT8=24000000 THENCNT8:=0;FULL<='1';精选文库ELSE CNT8:=CNT8+1;FULL<='0';END IF;END IF;END PROCESS P_REG;P_DIV:PROCESS(FULL)V ARIABLE CNT2:STD_LOGIC;BEGINIF FULL'EVENT AND FULL='1' THENCNT2:=NOT CNT2;IF CNT2='1' THEN FOUT<='1';ELSE FOUT<='0';END IF;END IF;END PROCESS P_DIV;END;说明：采用的是48M时钟输入，作为后面的时钟信号。
交通灯控制器 EDA实验报告
一、实验目的1、研究交通灯控制器的工作原理，进行功能设计；2、加深VHDL语言的理解；3、熟练掌握自上而下的分层设计方法；4、熟练掌握EDA软件QUARTUSII的开发流程。
二、实验仪器PC机一台；QUARTUSII 13.0软件；新型设备实验板Altera Blaster下载器三、题目解析1.东西，南北两个方向有红、黄、绿灯指示是否允许通行2. 设置时钟，以倒计时方式显示允许通行的时间3. 绿灯、黄灯、红灯的持续时间分别设置为20秒、10秒和30秒（时间也开自行设置）4. 当东西或南北两路中任一道上出现特殊情况，例如有消防车，警车要去执行任务，交通控制系统可由交警手动控制进入特殊运行状态，即两条道上的所有车辆皆停止通行，红灯全亮，时钟停止计时。
特殊运行状态结束后，管理系统恢复状态继续正常运行四、实验原理五、模块设计以及总电路图1.简要说明由于两个交通灯的倒计时数字的显示是相同的，所以我们这次只使用了两个七段数码管来显示两个交通灯的时间。
我们把60s一个大循环分成了如图所示四个状态s0~s3，且还有一个s4为紧急状态。
当s4启动时，时钟暂停计时，交通灯均亮红灯。
有一个en为紧急状态按钮，rst为复位键，倒计时回到30s，转固态回到s0。
2.分频器模块本次课程使用的实验板默认50MHz晶振。
i_clk为输入信号，用于晶振信号输入；i_rst为复位信号；o_clk为分频信号，输出1Hz；3.LED灯控制模块通过给定的时钟输入判断当前状态下的LED灯点亮情况。
l_clk时钟信号输入l_rst复位l_en为使能端，用于紧急状况4.数码管显示模块通过给定的时钟输入判断当前时间的数字显示c_clk时钟信号输入c_rst复位c_en紧急out_h高位输出用于控制十位out_l地位输出用于控制个位5.数码管将上一部分输出信号进行译码显示6.总电路图根据题意，将各个模块根据原理连接起来，形成如图电路。
六、各个模块代码1.分频器LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;entity FREQUENCY_DIVIDER isgeneric(sys_clk_fre:INTEGER:=50000000;//输入频率div_clk_fre:INTEGER:=1//目标频率);PORT(i_clk : IN STD_LOGIC;i_rst : IN STD_LOGIC;o_clk : OUT STD_LOGIC);END FREQUENCY_DIVIDER;ARCHITECTURE FREQUENCY_DIVIDER_architecture OF FREQUENCY_DIVIDER ISsignal r_div_count:STD_LOGIC_VECTOR(31 downto 0);signal r_div_CLK:STD_LOGIC;BEGINprocess(i_clk,i_rst)beginif(i_rst='1')then //复位r_div_count<=x"00000000";r_div_clk <= '0';elsif(i_clk'event and i_clk='1')thenif(r_div_count=sys_clk_fre/div_clk_fre/2-1)thenr_div_count <= x"00000000";r_div_clk <= NOT r_div_clk;elser_div_count <= r_div_count+1;end if;end if;end process;o_clk <= r_div_clk;END FREQUENCY_DIVIDER_architecture;2.LED控制LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;ENTITY light_control ISPORT(l_clk : IN STD_LOGIC;l_rst : IN STD_LOGIC;l_en : IN STD_LOGIC;red1 : OUT STD_LOGIC;red2 : OUT STD_LOGIC;ye1 : OUT STD_LOGIC;ye2 : OUT STD_LOGIC;green1 : OUT STD_LOGIC;green2: OUT STD_LOGIC);END light_control;ARCHITECTURE light_control_architecture OF light_control IS type state_type is(s0,s1,s2,s3,s4);signal current_state,next_state:state_type;signal counter:std_logic_vector(5 downto 0);BEGINsynch:process(counter)//60s循环beginif l_rst='1'thencounter<="000000";elsif l_clk'event and l_clk='1'thenif l_en='1' thencounter<=counter;elseif counter<59 thencounter<=counter+1;elsecounter<="000000";end if;end if;end if;end process;process(l_rst,l_clk)//状态转换beginif l_rst='1'thencurrent_state<=s0;elsif l_clk'event and l_clk='1'thencurrent_state<=next_state;end if;end process;state_trans:process(current_state)begincase current_state iswhen s0=>if l_en='1' thennext_state<=s4;elseif counter<26 thennext_state<=s0;elsenext_state<=s1;end if;end if;when s1=>if l_en='1' thennext_state<=s4;elseif counter<29 thennext_state<=s1;elsenext_state<=s2;end if;end if;when s2=>if l_en='1' thennext_state<=s4;elseif counter<56 thennext_state<=s2;elsenext_state<=s3;end if;end if;when s3=>if l_en='1' thennext_state<=s4;elseif counter<59 thennext_state<=s3;elsenext_state<=s0;end if;end if;when s4=>if l_en='1' thennext_state<=s4;elseif counter<19 thennext_state<=s0;elsif counter<29 thennext_state<=s1;elsif counter<49 thennext_state<=s2;elsif counter<59 thennext_state<=s3;elsenext_state<=s0;end if;end if;end case;end process;output:process(current_state)//状态输出begincase current_state iswhen s0=>red1<='0';green1<='1';ye1<='0';red2<='1';green2<='0';ye2<='0';when s1=>red1<='0';green1<='0';ye1<='1';red2<='1';green2<='0';ye2<='0';when s2=>red1<='1';green1<='0';ye1<='0';red2<='0';green2<='1';ye2<='0';when s3=>red1<='1';green1<='0';ye1<='0';red2<='0';green2<='0';ye2<='1';when s4=>red1<='1';green1<='0';ye1<='0';red2<='1';green2<='0';ye2<='0';end case;end process;END light_control_architecture;3.计时器LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;ENTITY counter IS-- {{ALTERA_IO_BEGIN}} DO NOT REMOVE THIS LINE!PORT(c_clk : IN STD_LOGIC;c_rst : IN STD_LOGIC;c_en : IN STD_LOGIC;out_h : OUT STD_LOGIC_VECTOR(3 downto 0);out_l : OUT STD_LOGIC_VECTOR(3 downto 0));-- {{ALTERA_IO_END}} DO NOT REMOVE THIS LINE!END counter;-- Architecture BodyARCHITECTURE counter_architecture OF counter ISsignal coul,couh:std_logic_vector(3 downto 0);beginprocess(c_rst,c_clk,c_en)beginif c_rst='1' thencoul<="0000";couh<="0011";//这里是如果启用了复位键，就会从的第一个小循环30s开始倒计时，所以高位是0011也就是3，低位从0开始倒计时，即30→29…elsif c_clk'event and c_clk = '1' thenif c_en='1'thencouh<=couh;coul<=coul;elseif c_rst='0' thenif(coul=1 and couh=0)thencouh<="0011";coul<="0000";elsif coul=0 thencoul<="1001";couh<=couh-1;elsecoul<=coul-1;//这里是每减少10s高位会减1，如20→19高位从2到1，低位置9end if;end if;end if;end if;end process;out_h<=couh;out_l<=coul;END counter_architecture;4译码显示LIBRARY ieee;USE ieee.std_logic_1164.all;USE ieee.std_logic_arith.all;USE ieee.std_logic_unsigned.all;-- Entity DeclarationENTITY digits_h IS-- {{ALTERA_IO_BEGIN}} DO NOT REMOVE THIS LINE!PORT(d_h : IN STD_LOGIC_VECTOR(3 downto 0);a : OUT STD_LOGIC;b : OUT STD_LOGIC;c : OUT STD_LOGIC;d : OUT STD_LOGIC;e : OUT STD_LOGIC;f : OUT STD_LOGIC;g : OUT STD_LOGIC);-- {{ALTERA_IO_END}} DO NOT REMOVE THIS LINE!END digits_h;ARCHITECTURE digits_h_architecture OF digits_h IS signal tmp:std_lOGIC_VECTOR(6 DOWNTO 0);beginprocess (d_h)begincase d_h iswhen"0000"=>tmp<="0000001";when"0001"=>tmp<="1001111";when"0010"=>tmp<="0010010";when"0011"=>tmp<="0000110";when"0100"=>tmp<="1001100";when"0101"=>tmp<="0100100";when"0110"=>tmp<="0100000";when"0111"=>tmp<="0001111";when"1000"=>tmp<="0000000";when"1001"=>tmp<="0000100";when others=>tmp<="1111111";end case;end process;a<=tmp(6);b<=tmp(5);c<=tmp(4);d<=tmp(3);e<=tmp(2);f<=tmp(1);g<=tmp(0);END digits_h_architecture;七、实验验证验证通过！八、心得体会通过本次数字电路与逻辑实验课程的学习以及大作业的完成，我们学习了EDA相关的编程语言基础语法与软件的基本使用，掌握了一定的基础能力，了解电子设计自动化这片领域的重要性以及其发展，实践了从设计到实现的全部过程，培养了对eda设计的兴趣，对本科阶段实操方面的能力很有帮助。
