热电偶接线端子(欧米茄DRTB系列)

合集下载

美国Omega感温线型号判断

三：热偶丝线径
• 3：24awg（0.511mm）
四：SLE与非SLE
• 这个是美国Omega感温线精度的标示，通过外观及一般的设备就很难判断了 • 但是我们提供的均是SLE(0.4%)精度的感温线。
美国Omega感温线常用型号
• 1：玻璃纤维绝缘层（耐温482度）
• • • • • • • • • GG-K-36-SLE玻璃纤维外皮,K分度号，耐温482度,2*0.127mm ,1000英尺/305米 GG-K-30-SLE玻璃纤维外皮,K分度号，耐温482度,2*0.255mm ,1000英尺/305米 GG-K-24-SLE玻璃纤维外皮,K分度号，耐温482度,2*0.511mm ,1000英尺/305米 GG-J-36-SLE玻璃纤维外皮，J分度号，耐温482度,2*0.127mm ,1000英尺/305米 GG-J-30-SLE玻璃纤维外皮，J分度号，耐温482度,2*0.255mm ，1000英尺/305米 GG-J-24-SLE玻璃纤维外皮，J分度号，耐温482度,2*0.511mm ，1000英尺/305米 GG-T-36-SLE玻璃纤维外皮，T分度号，耐温482度,2*0.127mm ,1000英尺/305米 GG-T-30-SLE玻璃纤维外皮，T分度号，耐温482度2*0.255mm ，1000英尺/305米 GG-T-24-SLE玻璃纤维外皮，T分度号，耐温482度2*0.511mm ，1000英尺/305米
二：分度号
• 1： K型：一红一黄色
二：分度号
• 2： T型：一红一蓝色
二：分度号
• 3： J型：一红一白色
三：热偶丝线径
美国Omega感温线-热偶丝线径是通用AWG线规标示，通用的有三种：热偶丝是指:除开绝缘层之后的裸丝 1：36awg(0.127mm)

EM231热电阻模块接线

热电阻最小置入深度
︱min＝︱元+15D
︱min－最小可用置入深度
︱元－感温元件长度
D－保护管外径
自然影响
通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
300
350
400
450
550
650
900
1150
1400
1650
2150
225
250
300
350
450
550
650
900
1150
固定法兰式热电阻
热电阻类别
产品型号
分度号
测量范围℃
保护管材料
直径dmm
热响应时间T0.5S
单支铂热电阻
WZP-420
Pt100
(BA1、BA2)﹡
-200～420
不锈钢1cr18Ni9Ti
1
1
0
0
0
120Ω Ni 0.006178
1
1
0
0
1
1000Ω Ni 0.006178
1
1
0
1
0
10000Ω Pt 0.003850
1
1
0
1
1
10Ω Cu 0.004270
1
1
1
0
0
150Ω FS Resistance
1
1
1
0
1
300Ω FS Resistance
1
1

(整理)本期其他学习(热电阻和热电偶检定)

本期其他学习：热电阻热电偶检定（参考国家质量技术监督局发布的检定规程）1工作用廉金属热电偶检定1.1规程使用条件：适用于长度不小于750mm的新制造和使用中的分度号为K的镍铬-镍硅热电偶、分度号为N的镍铬硅-镍硅热电偶、分度号为E的镍铬、铜镍热电偶、分度号为J 的铁-铜镍热电偶（以下分别简称K、N、E、J型热电偶）在-40~1300℃范围内的检定。

此次试验检定的是使用中的E型热电偶；1.2技术要求1.2.1不同等级热电偶在规定温度范围内，其允差应符合表2规定；表21.2.2热电偶外观满足要求：新制热电偶的电极应平直、无裂痕、直径应均匀；使用中的热电偶电极不应有严重的腐蚀和明显缩径等缺陷；热电偶测量端的焊接要牢固、呈球状，表面应光滑、无气孔、无夹渣。

1.3检定条件1.3.1标准器1等、2等标准铂铑10-铂热电偶各一支；测量范围为：（-30~300）℃的2等标准水银温度计一组，也可选用2等标准铂电阻温度计；1.3.2仪器设备低电势直流电位差计一套，准确度不低于0.02级、最小步进值不大于1µV，或具有同等准确度的其他设备；多点转换开关，寄生电势不大于1µV；参考端恒温器，恒温器内温度为（0±0.1）℃；油恒温槽，在有效工作区域内温差小于0.2℃；管式炉，其长度为600mm，加热管内径约为40mm；（管式炉常用最高温度为1200℃，最高均匀温场中心与炉子几何中心沿轴线上偏离不大于10mm；在均匀温场长度不小于60mm，半径为14mm范围内，任意两点间温差不大于1℃；为保证管式炉温场符合检定要求，可在炉中心置一耐高温恒温快；均匀温场测试方法在检定规程附录中有详细说明；允许使用符合上述要求的其他检定设备）控温设备，应符合检定要求；热电偶测量端焊接设备；钢卷尺、游标卡尺；读数望远镜或3~5倍放大镜；1.3.3电测设备环境条件应符合使用要求1.4检定项目和检定方法1.4.1热电偶的几何尺寸与外观，用钢卷尺、游标卡尺和目力检查，应符合要求；1.4.2经外观检查合格的新制热电偶，在检定示值前，应在最高检定点温度下，退火2h后，随炉冷却至250℃以下，使用中的热电偶不退火；1.4.3热电偶的示值检定点温度，按热电偶丝材及电极直径粗细决定1.4.4300℃以下点的检定，在油恒温槽中，与2等标准水银温度计进行比较，检定时油槽温度变化不超过±0.1℃；1.4.5将热电偶的两电极分别套上高铝绝缘瓷珠，约500mm左右，尾部穿塑料套管，并在尾端露出20mm左右，以链接参考端引线；1.4.6热电偶参考端的引线，应使用铜材质的铜导线进行连接，接触要良好。

热电偶插头介绍

OMEGA 表面插座，连接器 ►持久耐用 ►固体表面,快速接线帽(标准型) ►坚固,玻璃纤维尼龙凹槽为安全设计孔方便挂载 ►热电偶校准,颜色编码机构匹配 ►分度号: K, T, J, E, R/S, G, C, D, U, N OMEGA3 线连接器 ►为 3 线热敏电阻设计的无补偿 U 型 ►热电偶标准接地 ►热电偶校准,颜色编码机构匹配 ►分度号: K, T, J, E, U, N
低噪声 OMEGA 插座 OMEGA 插头，连接器 ►尼龙或耐高温液晶聚合物 ►带接地线的接地带可以屏蔽线、探针或连接器 ►接地带加强了连接器之间的连接 ►接地带加强了连接器之间的连接 ►分度号: K, T, J, E, R/S, C, U, N
omega 插座：铁芯连接器 ►内置噪声抑制元件 ►持久耐用 ►具有可拆卸/反转的书写窗口 ►分度号: K, T, J, E, R/S, U, N
配件型号
SMP-SC SWHCL
应用组件
SMPW,HMPW SMPW,HMPW
JP ►便于安装，装饰性强 ►自我保护设计
SPJ ►接受所有标准型的插头 ►接受接受 OTP 系列 3 重连接器
TPJ ►无需特殊硬件安装工具
RSJ ►接受所有标准型的插头 RMJ ►接受所有微型的插头 ►紧凑尺寸 MPJ ►接受所有微型的插头
HMPW-K-M 高温热电偶插头： HMPW-K-M 表示为 HMPW 系列,K 型分度号,M 代表为插头,适用于 K 型 OMEGA 热电偶测温线或者其他品牌热电偶测温线之间的
HMPW-K 液晶聚合物建造以适于更高温度 260 度并有记录窗口按照 ANSI 和 IEC 标准上色为黄色专有外覆螺旋可接受最大 20AWG 的绞线或实心线快速安装和拆除 HMP & HMPW 系列耐温摄氏 260 度,拥有对环境无害的无镉外壳 OMEGA 小型连接器非常适于哪怕是需求最大的测温应用。

欧米茄omega热电偶接线端子

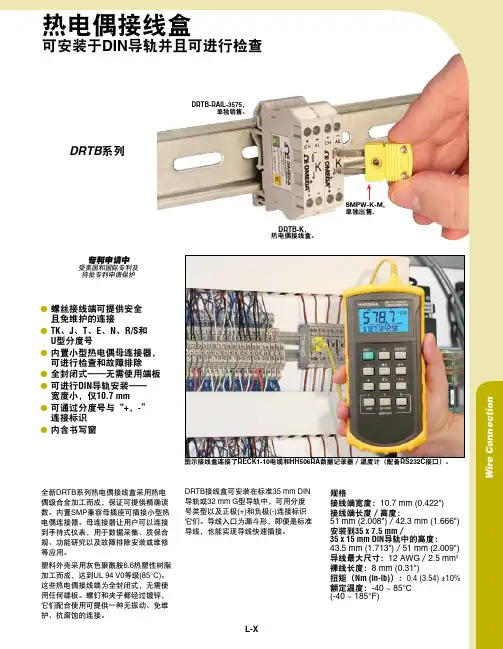

热电偶接线盒可安装于DIN 导轨并且可进行检查图示接线盒连接了RECK1-10电缆和HH506RA 数据记录器／温度计（配备RS232C 接口）。

DRTB 系列全新DRTB 系列热电偶接线盒采用热电偶级合金加工而成，保证可提供精确读数。

内置SMP 兼容母插座可插接小型热电偶连接器。

母连接器让用户可以连接到手持式仪表，用于数据采集、质保合规、功能研究以及故障排除安装或维修等应用。

塑料外壳采用灰色聚酰胺6.6热塑性树脂加工而成，达到UL 94 V0等级(85°C)。

这些热电偶接线端为全封闭式，无需使用任何端板。

螺钉和夹子都经过镀锌，它们配合使用可提供一种无振动、免维护、抗腐蚀的连接。

规格接线端宽度：10.7 mm (0.422")接线端长度／高度：51 mm (2.008")／42.3 mm (1.666")安装到35 x 7.5 mm ／35 x 15 mm DIN 导轨中的高度： 43.5 mm (1.713")／51 mm (2.009")导线最大尺寸：12 AWG ／2.5 mm 2裸线长度：8 mm (0.31")扭矩（Nm (in-lb)）：0.4 (3.54) ±10%额定温度：-40 ~ 85°C (-40 ~ 185°F)DRTB-K ，热电偶接线盒。

DRTB-RAIL-3575，单独销售。

受美国和国际专利及待批专利申请保护专利申请中DRTB 接线盒可安装在标准35 mm DIN 导轨或32 mm G 型导轨中，可用分度号类型以及正极(+)和负极(-)连接标识它们。

导线入口为漏斗形，即便是标准导线，也能实现导线快速插接。

W i r e C o n n e c t i o nL-Xl 螺丝接线端可提供安全且免维护的连接lT K 、J 、T 、E 、N 、R/S 和 U 型分度号l 内置小型热电偶母连接器，可进行检查和故障排除l 全封闭式——无需使用端板l可进行DIN 导轨安装—— 宽度小，仅10.7 mm l可通过分度号与“+，-” 连接标识l 内含书写窗SMPW-K-M, 单独出售.2配件订购示例：DDRTB-K ，K 型热电偶接线盒，可安装于DIN 导轨，配备RECK1-10，K 型0.3 m (1')可伸缩延长电缆。
