热断层(TTM)医学评估基础培训教程
TTM医学评估技术简介201108体检
应用热断层（TTM）技术观测人体代谢状况的几个主要方面
代谢热分布情况----热断层过程中与周围组织代谢热的关系（如与周围淋巴关系）
右腋下淋巴
肝右叶代谢热与右腋下淋巴关系密切 肝右叶异常代谢热区
判断热源来源的组织类型----形态及代谢热关联
每个器官都有其特定的解剖结构，有相对固定的解剖学关系，如支气管的走形、 肺门淋巴及其走形。下肢浅表静脉，乳腺导管等都特定的组织关系，其相应部位细 胞的代谢热分布亦具有相似特点，其热传到亦有一定的规律，根据解剖学及热传导 规律，TTM可判断病灶的组织形态学类型及相对位置。
TTM系统的功能优势
节能环保——无污染、低能耗、对环境无特殊要求 热断层（TTM）系统对环境无污染，整套设备能耗≤800W。且不
需要恒温恒湿的室内环境，只要室温在18-25℃、相对湿度不高于70% 即可。这一室内条件很容易满足。
热断层（TTM）技术相关认证
热断层（TTM）成像系统，经国家药监局的审核认可效果不容置疑
TTM系统对细胞功能改变或异常高度敏感，可以探 测到人体内0.01℃热辐射差的变化，通过对细胞代谢 热的检查可大大提高疾病早期发现的机会。
热断层（TTM）技术特点
特异性——准确率高 TTM系统具备多点、区域、热断层的检查功能，
通过对全身各组织器官不同深度的细胞代谢热辐射 数据进行综合分析和评估，由多组相互关联的数据 对健康状况进行判断，具有很高的准确率。
热断层（TTM）技术特点
快速全面——3分钟全身扫描 TTM系统全身扫描只需2-3分钟，15-20分钟即
可完成对全身的综合检查，全面了解身体健康状况。
热断层扫描成像技术(TTM)在健康管理中的应用价值研究
热断层扫描成像技术（TTM）在健康管理中的应用价值研究作者：杜波张瑛张莉红来源：《中西医结合心血管病电子杂志》2019年第09期【摘要】在国家“大健康”战略背景下，帮助民众做好健康维护、健康管理，消除亚健康，实现从“透支健康、对抗疾病”向“呵护健康、预防疾病”的新健康模式转变，疾病的早发现、早诊断、早治疗已经成为大家的共识。
作为健康管理的重要环节，通过健康体检，及时发现疾病的信号、早期预知疾病风险，就变得尤为重要。
热断层扫描成像技术（TTM）作为“一站式”、快捷、安全的体检项目，其对疾病的诊断、风险预测、亚健康状态的评估等均有较明显的优势，在健康管理中具有非常重要的意义。
【关键词】TTM；健康管理；意义【中图分类号】R445.1 【文献标识码】A 【文章编号】ISSN.2095-6681.2019.9..03随着人民生活水平的提高，健康理念、健康模式的转变，疾病的早发现、早诊断、早治疗已经成为大家的共识。
作为全程、连续健康管理的重要环节，通过健康体检，及时发现疾病的信号、早期预知疾病风险，就变得尤为重要。
但现有的医疗技术是以疾病诊断为标准，对于疾病形成前最有利于对其进行防范的时期所发出的警示信号却无法得知。
而热断层成像技术（thermal texture maps，简称TTM）是近十余年来迅速发展起来测量人体细胞新陈代谢强度的以功能为主的医学影像技术[1]，它根据人体细胞代谢的热分布形态、结构及强度，判断组织脏器的代谢状态，对整体健康状况进行综合评估，提供全面、系统的检测结果，作出相应的医学结论。
除了“一站式”、快捷、安全等优势，其对疾病的诊断、风险预测等更是比B超、CT等检测手段早很多年。
因而，在健康管理中具有非常重要的意义。
本文将从TTM检测原理、检测方法、优势、运用前景等方面来介绍TTM在健康管理过程中的重要意义。
1 检测原理越来越高的慢性病和重大疾病的发病率在侵害着我们的健康和生命，疾病的形成是一个从细胞异常到组织变化，从组织变化到器官、脏器病变的漫长过程，而从细胞异常开始，疾病就不断向我们发出警示信号。
TTM热断层扫描成像医学检测
TTM热断层扫描成像医学检测
由于热断层成像系统是根据功能学原理设计而成，因此它 能在细胞组织新陈代谢发生变化时实时捕捉到信息，并根据正 常细胞与非正常细胞代谢的热辐射差、经计算机专家系统分析 处理后，在屏幕上以不同的色彩显示出人体细胞相对新陈代谢 强度的分布情况，通过分析测量某一部位变化的程度，来判别 人体该部位的病变性质，并进行诊断。临床应用证明，它可以 较早期发现无主诉或临床其它检查手段尚未发现的病灶，尤其 是对癌前期、早期及原发癌的鉴别诊断、指导临床治疗提供了 极有价值的参考。
基本用途
➢ 大病风险预测 TTM可实现对危害人类三大疾病(癌症、心血管脑、血管疾
病)隐匿信息的挖掘，利于疾病在可控制阶段及早进行治疗。 ➢ 健康、亚健康评估 ➢ 疗效评估
对于疾病治疗后病灶恢复的数据、各脏器对治疗反映的数据， 为进一步合理有效的治疗、干预提供依据。 ➢ 药物筛查
TTM技术能显示各主要脏器对药物反映数据指标，为药物筛 选达到有效的治疗效果提供依据。
谢谢
测之后。
快速全面的全身体检
专业细致的专项病检测
➢ 心脏供血评价 心脏的血液灌注减少必然引起心脏代谢热降低，TTM从代谢 热角度评价心肌供血状况是最为敏感的手段，可以在早期及 无症状期就发现心脏供血异常。
➢ 脑供血评价 早期头颅CT或MRI检查脑供血状况，由于组织形态学未发生 明显异常，使得临床不宜察觉并检出。TTM可以在早期症状 出现前或同时，发现脑血流灌注的异常功能表现，从而对此 类疾病提前预警，做出脑卒中的风险评估。
如有服食上述食品或药物的患者，应在扫描前对医生说明。
➢ 检查前两个小时不要做激烈运动。 ➢ 检查前10分钟不能洗手。 ➢ 扫描前应取下眼镜(包括隐形眼镜)、帽子、发卡、首饰等饰物，
医用热断层扫描疾病早期检查系统(_TTM_)
高科技产品TTM热断层扫描高精度细胞代谢热能成像技术项目可行性报告中航天基空间信息科学研究院二零一二年六月一 、总论1.1.项目概述热断层(TTM)计算机成像技术：是一种无损伤、无干扰、非介入、实时、原位遥感探测细胞代谢的热辐射能量信息通过计算机重建成像的医学疾病检查技术。
通过测量生物体表及体内组织细胞代谢微小热辐射分布状态信息转换成具有热值代表的断层成像技术，它是通过断层扫描采集生物体内的个组织器官红外辐射能量转换成电信号，在进行计算机重建成像，揭示人体内各组织器官不同深度的细胞代谢能量的分布信息图像，并根据能量分布信息图像与健康状况的对应规律，对人体状况进行综合评估，包括健康态、亚健康态、癌症早期预查、疾病态的定性定量评估，医生可根据对应规律给出最佳的早期治疗建议。
TTM扫描检查非常快捷，全身检查仅需10分钟，整个评估过程只要30分钟。
TTM检查过的疾病己有500 多种，涉及了几乎人体各个系统，包括微循环、感染炎症、呼吸、内分泌、生殖、泌尿、消化、神经、和免疫系统中所有组织和器官的疾病类型。
重大疾病：包括心脑血管病、肝炎、肾炎、结核、肿瘤和癌症等，更不可想象的是，例如中医讲的经络、脉搏动向、疼痛程度等都可以检查出来。
TTM技术源于红外热辐射成像技术的崭新发展。
红外热辐射成像技术起初用于军事技术，九十年代才用到医学诊断、工业生产检测诊断、森林防火、变电站电力设备的故障诊断等。
本系统采用卫星遥感技术应用成果转化，通过进一步研究发展出的断层扫描成像技术，因此成本低，像素点技术参数一致可实现高分辨率图像，不受国外技术限制，因此具有很大应用市场及较高经济价值。
TTM热成像技术是涉及光学扫描、红外物理学、红外光电子技术、热电子技术和计算机技术的综合技术学科，因此，具有高科技实用性。
其特点是，本产品可使遥感物体热辐射成像技术从军事转向民用化成为可能。
1.2项目的社会经济意义、目前的进展情况1.2.1.社会经济意义目前市场上的热断层(TTM)计算机成像系统价格不菲，是这方面应用受到限制，而我们可以在价格上占据优势，使热断层(TTM)计算机成像技术在医学诊断广泛应用成为现实。
TTM热断层扫描成像
如果你身体不舒服，想要找一家医院做一次全身体检。
到医院又检查不出毛病，做了很多的检查、跑了很多的科室，都没有结果，不仅花了大量的钱，还浪费时间；通过TTM做全身的检测，你身体的状况很清晰的就反映到电脑图象上，可以让医生清楚的判断你身体的问题出在哪里，有的放矢，指引你到该去的科室做正确的检查和治疗。
这就是TTM系统优势的通俗理解。
莆田95医院TTM体检中心在莆田率先推出了TTM热断层扫描成像系统，专为中高端人士、白领和中老年人提供精准的疾病检测、预防服务，从开始全身扫描到医生给出综合评估，只需15分钟，30分钟后可以大体知道体检结果。
体检报告需2天给出。
为了提高诊断准确率，有效的治疗疾病，医学界一直在寻找对人体没有损伤或损伤不大、非浸入而快速地看到人体内部结构的方法。
直到十九世纪，人类发现放射线--X光具有穿透力，能够摄取人体内组织图像，X光开始迅速应用于全世界医学诊断领域，医学影像技术开始全面发展。
编辑本段TTM技术应用20世纪中后期，由于现代计算机技术的迅猛发展，医疗诊断技术的发展呈现出崭新的面貌。
70年代人类发明B型超声（包括彩超），并在X光透视基础上发明了X-CT（X-Computer Tomography）即X光计算机断层技术，获得的图像几乎和将物体切开一刀所看到的断面一样。
80年代又在X-CT的基础上发明了磁共振（MRI）成像。
随后正电子CT（PET）于90年代应用于医学领域。
X-CT、磁共振（MRI）、正电子CT（PET）能使人体内部结构通过图像显示出来。
这些诊断技术多属于组织形态学影像技术，只能在病变组织形态发生明显改变时，才能测定可见占位体积的大小而完成对疾病的诊断，例如肿瘤已长到一定程度时才能被发现。
但是许多重大疾病“功能影像学技术则可以解决这个问题，能够早期发现检测对象的功能性改变或异常，帮助医生将视野扩大到从量变到质变的全过程。
目前，PET和MRI能部分看到体内的功能改变，但技术复杂、费用昂贵、对人体的损害等缺陷，大大限制了他们在医疗中的应用。
热断层扫描技术(TTM)在健康体检中的应用体会

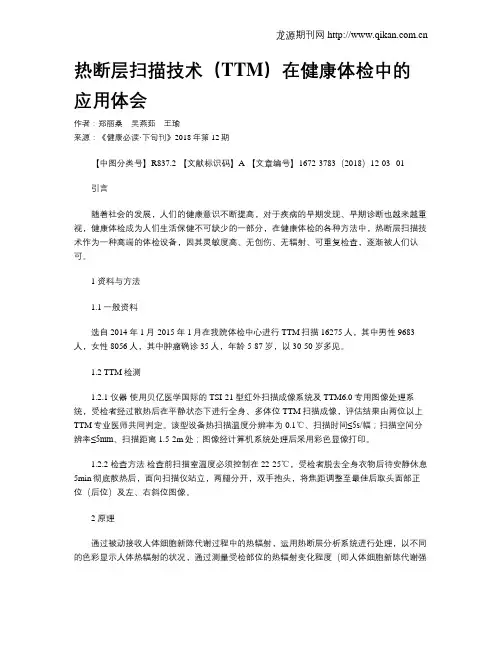

热断层扫描技术（TTM）在健康体检中的应用体会作者：郑丽桑吴燕茹王瑜来源：《健康必读·下旬刊》2018年第12期【中图分类号】R837.2 【文献标识码】A 【文章编号】1672-3783（2018）12-03--01引言随着社会的发展，人们的健康意识不断提高，对于疾病的早期发现、早期诊断也越来越重视，健康体检成为人们生活保健不可缺少的一部分，在健康体检的各种方法中，热断层扫描技术作为一种高端的体检设备，因其灵敏度高、无创伤、无辐射、可重复检查，逐渐被人们认可。
1 资料与方法1.1一般资料选自2014年1月-2015年1月在我院体检中心进行TTM扫描16275人，其中男性9683人，女性8056人，其中肿瘤确诊35人，年龄5-87岁，以30-50岁多见。
1.2 TTM检测1.2.1 仪器使用贝亿医学国际的 TSI-21型红外扫描成像系统及TTM6.0专用图像处理系统，受检者经过散热后在平静状态下进行全身、多体位TTM扫描成像，评估结果由两位以上TTM专业医师共同判定。
该型设备热扫描温度分辨率为0.1℃、扫描时间≤5s/幅；扫描空间分辨率≤5mm、扫描距离1.5-2m处；图像经计算机系统处理后采用彩色显像打印。
1.2.2 检查方法检查前扫描室温度必须控制在22-25℃，受检者脱去全身衣物后待安静休息5min彻底散热后，面向扫描仪站立，两腿分开，双手抱头，将焦距调整至最佳后取头面部正位（后位）及左、右斜位图像。
2 原理通过被动接收人体细胞新陈代谢过程中的热辐射，运用热断层分析系统进行处理，以不同的色彩显示人体热辐射的状况，通过测量受检部位的热辐射变化程度（即人体细胞新陈代谢强弱的变化），实时扑捉信息，并根据人体细胞代谢的热辐射差和健康状态的对应关系，达到全身状况的评估目的。
3 仪器结构要求TTM系统由控制系统、扫描系统组成。
控制系统包括控制台、主机、彩色显示器。
操作者通过控制台对扫描系统进行控制。
热断层扫描技术对甲状腺疾病及亚健康状态的评估价值
热断层扫描技术对甲状腺疾病及亚健康状态的评估价值杨芸;王瑜【摘要】目的:探讨功能性检测仪器热断层扫描(thermal texture maps,TTM)对甲状腺疾病或功能异常者的早期筛查价值.方法:将TTM扫描的甲状腺阳性结果与彩超、甲状腺功能检查结果进行比较,并按自愿原则进行随访复查,检验TTM阳性结果与彩超、甲状腺功能检查结果的符合率.结果:TTM扫描阳性结果与彩超和(或)甲状腺功能检查结果的比较符合率≥68.56％.8例经TTM扫描的甲状腺阳性体检者,当年彩超和(或)甲状腺功能检查提示无异常,但经后期随访,诊断出6例甲状腺结节、2例甲状腺功能亢进.结论:TTM扫描可以在疾病尚未发生、病灶尚未形成前,通过细胞代谢热的变化,在亚临床期预测疾病的发生.【期刊名称】《医疗卫生装备》【年(卷),期】2014(035)007【总页数】3页(P69-71)【关键词】热断层扫描;筛查;甲状腺【作者】杨芸;王瑜【作者单位】362000福建泉州,解放军180医院健康管理中心;362000福建泉州,解放军180医院健康管理中心【正文语种】中文【中图分类】R318;R445世界卫生组织报道：全球约75%的人口处在亚健康状态。
亚健康问题是现代医学界研究的热点[1]，它是指处于疾病与健康之间的中间状态，可以向疾病状态发展，也可以通过有效干预向健康状态转变。
而目前临床各种传统诊断仪器大多用于辨病，不能提示器官功能的失调或下降，不能作出亚健康的诊断，单凭症状自评表、健康评估表来诊断亚健康，会因为填表者主观因素的干扰而难以保证准确性。
热断层扫描系统（thermal texturemaps，TTM）是一种功能影像医学评估技术，可根据人体细胞新陈代谢热的变化来综合评估人体的健康状况，包括健康态、亚健康态、疾病态的定性定量评估。
健康体检所面对的大多是亚健康人群，我中心2009年引入TTM扫描技术应用于健康体检，经过4 a多的应用研究，发现此项技术对甲状腺疾病[2]以及亚健康状态的早期筛查具有较大的价值。
精选Petrel入门培训02断层建模Pillar网格化资料
设置
Pillar Gridding
结果
顶部框架ridding
总结
• 3D网格是2D网格在3D空间内的延伸。2D网格由沿X，Y方向(2D)分布的行 和列来定义。3D网格则由沿X，Y和Z方向(3D)分布的行、列和Pillar来定 义。我们也可以把3D网格看作是由一系列二维网格堆叠而成，连接每个 2D网格对应节点之间的线就是Pillar。
要足以表示断层的形状
记住：
• 如果断层形状不正确，必须做修改时，使用的 pillars和shape points (形状点)越多，修改工作就变 的越困难。
Fault Modeling
总结
• 断层建模 在Petrel里是一个制图的过程。在这个过程中，用表示断层 的数据文件来定义断层的初始形状。用户使用key pillars创建这些断 层。Key Pillar基本上是一个由2，3或5个点定义的(Shape Point形 状点)，位于断层面内的垂线。一系列的Key Pillars横向连接在一起， 定义了断层的形状和范围。
Fault Modeling
Pillar网格化
Pillar Gridding
网格化的学习目标 学习怎样创建合适的边界 学习怎样设置I，J方向和趋势线 学习怎样处理异常网格
Pillar Gridding
1、 根据Key Pillar的中间形状 点创建一个网格。
概述
2、 将pillars外推到顶，底形状 点。这将创建一个3D的Pillar网 格，分别由顶，底和中间点表示 。。
课程内容和安排
• 介绍
• 熟悉Petrel界面 • 数据加载 • 编辑输入的数据
• 地层对比
第二天
• 回顾第一天的内容 • 断层建模 • Pillar 网格化
一旦疑惑自己的健康，让TTM 为您解疑释难
2012.6/FOR YOUR HEALTH 资讯诊断视野从组织扩展到细胞众所周知，人体是由器官组成，组织又由细胞组成，人体生病都是最先从细胞功能改变开始，进而发生器质性病变并形成病灶组织。
细胞功能一旦发生了变化，细胞代谢产生的热也相应随之变化，由于TTM 对细胞功能异常高度敏感，可以探测到0.01℃细胞代谢热的超细微变化，形成对人体内各组织器官不同深度的细胞新陈代谢相对强弱度的热断层分布图，直观呈现全身各系统器官功能状态和机体健康状况，这是其“未病先知”的秘诀所在。
传统影像学检测设备，只能在肿瘤达直径1厘米以上才能准确探测和定位，但此时已为时过晚。
TTM 对肿瘤早早期特别敏感。
因为，肿瘤生长形成期也是特别活跃期，需要大量血液供应，这个期间肿瘤的细胞代谢特别异常，TTM 对这种异常热信号特别敏感，所以能够在“早早期”发现肿瘤的早期征兆。
目前临床使用的医疗诊断设备将目标瞄准在器官。
临床应用中，对比度是关键的技术指标。
从理论上讲，通过现代医学手段要想获得肉眼能够观察到的目标至少2毫米以上。
然而，由于正常组织与病变组织都成像，因此发现病灶并不是像在一张白纸上找一个黑点一样简单。
临床上通常1厘米以上的病灶才容易看得到，0.5厘米以下的病灶基本很难发现。
但仅仅0.5厘米的癌组织已经危害很大了。
一般细胞的大小是微米级的。
目前最好的平面X 线成像也只能看到1毫米的组织，从几微米到1~2毫米之间的许多亚健康临床病灶时期是治疗的关键，而这恰恰是以组织形态为基础的设备的盲区，根本看不到。
TTM 将目标瞄准在细胞上。
它可以实时观察细胞的新陈代谢活动。
细胞代谢过程中一定伴有热量的产生，这些热便携带了细胞的信息。
只要接收到这些信息，就可以准确掌握细胞的功能状况。
细胞是人体最基本的生命组成单位，了解细胞对了解人体至关重要。
只需要一个很小的细胞群功能发生变化，TTM 系统就感觉得到。
这便是TTM 的特殊“功能”。
易致死致残心脑血管病，查证率高达85%以上心脑血管病是致死致残率最高的疾病。
热断层扫描技术(TTM)对亚健康的评价作用及其临床应用
热断层扫描技术（TTM）对亚健康的评价作用及其临床应用目的：探讨热断层扫描技术对亚健康的评价作用及其临床应用。
方法：选择316例受试者依据《亚健康中医临床指南》[1] 分为亚健康组164例，健康对照组152例，所有受试者均接受热断层扫描，选取脑部、脊椎及肾部的热源值进行比较，其中亚健康组根据中医辨证分为阴虚、阳虚两个证型，其中阳虚组79例，阴虚组85例。
阴虚组给予六味地黄丸并对症调理，阳虚组给予金匮肾气丸并对症调理。
干预2月后重复测量TTM，分析TTM值的变化。
结果：亚健康人群在脑部及颈椎热源值明显高于健康人，经过中药干预后可以降低热原值，使热原值接近正常人。
而肾区热原值低于正常人，经过中药干预可以提高热原值，但是两个月的治疗还不能够达到正常水平。
结论：研究与中医传统理论非常贴近，进一步说明热断层扫描系统检查数据的变化可以作为量化亚健康治疗效果的指标。
标签：亚健康热断层扫描技术（TTM）中医辨证本文系统分析了依据《亚健康中医临床指南》[1] 分为亚健康组的164例，健康对照组的152例查体人群的热断层扫描系统（TTM）的检查结果，对其在脑部、脊椎及肾部的局部热源值进行分析比较，旨在探讨热断层扫描技术（TTM）对亚健康的评价作用及其临床应用1. 资料及方法1.1 临床资料本研究的受试对象来自青岛市市立医院查体人群，且同意参加本研究，签署知情同意书者。
依据《亚健康中医临床指南》[1]分为亚健康组164例，健康对照组152例。
男98例，女66例，平均年龄52.1岁；健康对照组152例，男83例，女69例，平均年龄54.8岁。
亚健康组根据中医辨证分为阴虚、阳虚两个证型，其中阳虚组79例，阴虚组85例。
1.2 实验仪器及原理本研究使用的仪器为北京贝亿集团研制的TSI-21型热断层扫描成像系统，分辨率：0.05℃，扫描时间：≤5s/幅，测量精度±0.05℃。
1.3 检查方法及条件在室温20℃～24℃的环境下，所有受试者暴露双下肢，平衡10min，取双下肢前位、后位，调整聚焦并扫描，图像清晰后冻结存储，对每一幅图像的异常热源进行断层取值，并测量温度，以备分析诊断。
TTM热断层检查
TTM热断层成像系统是功能影像技术在疾病医学应用上的突破，可以根据接收全身细胞代谢热而产生全身的热成像图，通过对比分析，能够的出是否存在疾病和疾病的走势，以及身体健康状况的走势。让我们能够清晰明白自己身体的健康状况。
TTM是目前世界上唯一一种能够对人体无损伤、无辐射、绿色、原位观察体内细胞群活性，细胞群与细胞群之间的关系为基础的全新医学学科，作为细胞代谢热医学最有效工具的热断层（TTM）技术是一种：高效，无损伤，非介入，原状，实时，原位绿色观测细胞代谢热的功能医学影像技术，运用这项技术可检测人体细胞群的代谢热变化，同时可检测该细胞群与其他组织及脏器之间的细胞代谢热变化，热断层(TTM)技术的出现，弥补了目前医学领域在观察细胞活性方面技术手段的不足，开辟了一个从细胞代谢热的角度检查，诊断，治疗疾病的新医学领域，而研究细胞代谢热与人体健康状态的关系，将使人类的医学体系的效率明显提高。
ttm热断层检查
身体健康问题是我们每一个人都关注的问题。每个人都希望自己和家人有一个健康的身体，然而这都只是在思想上，没有落实到行动上。要下个有一个好的身体不是说说就可以的，还要有许多方面，要有健康的饮食，多多锻炼，有一个健康的生活方式。做到这些也不一定能保证身体健康。郴州湘南需要附属医院体检中心专家提醒：要时刻关注自己身体的健康状况，最好做个定期的身体检查。这样才能更好的保证身体健康。说到定期的全身检查，ttm热断层检查是一个很好的选择。
运用热断层成像系统(TTM)评价小针刀加银质针治疗疼痛相关疾病疗效的可信度分析
运用热断层成像系统（TTM）评价小针刀加银质针治疗疼痛相关疾病疗效的可信度分析摘要】目的：运用TTM(Thermal Texture Mapping，热断层成像技术)[1]对比评价小针刀加银质针治疗疼痛相关疾病疗效的应用,研究病例采用小针刀加银质针治疗方法，均在治疗前后行TTM检查，统计患者腰腿痛部位TTM热图变化数据，探讨TTM对疼痛治疗效果评价的可视化对比意义，增加中医疗效循证医学方法，探寻中医特色的，具有真正效能的疗效评价系统，利于制定疼痛相关疾病的可行有效的中医药防治措施和策略。
探索患者肯定、医师认可、客观可靠、简单易行的疗效评价方式，更好地指导现代中医临床工作，实现“未病先防、既病防变、已病早治”，使更多人享受中医药伟大宝库的福利。
【关键词】运用热断层成像系统（TTM）；小针刀加银质针；疼痛；中医现代人生活节奏快、工作压力大，疼痛常常对患者的学习、工作、生活造成严重影响，被评为第五大体征，长期慢性疼痛对人体会带来多种危害，甚至引起自杀等灾难性后果。
轻微的疼痛可使患者精神痛苦，影响起居饮食，导致工作生活质量下降；剧烈持续的疼痛将引起各个系统功能失调、免疫力低下而诱发各种并发症，精神崩溃，甚至引致痛性残疾或自杀。
颈、肩、腰腿痛是常见的疼痛性疾病，其中慢性疼痛以腰腿痛最多。
笔者采用小针刀加银质针治疗慢性腰腿痛，取得了快速且持久的效果。
但是目前对于非手术治疗效果评价，主要依靠患者自述的主观感受判断，具有片面性、易变性。
为增加中医疗效循证医学方法，寻找客观可靠的评价方法，突破疼痛评判局限于患者主观臆断。
众所周知，人体细胞在不停进行新陈代谢，代谢过程中从体内辐射出来的热，简称代谢热。
利用热接收器将人体内部辐射出的热接收，经热断层原理处理，并按人体热辐射模型重建出对应人体各部位细胞新陈代谢的分布图[2]。
朱明[3]等使用北京贝亿集团 TSI2-21 型热断层成像系统——即 TTM 系统，红外摄像像素320*240(焦平面)；热辐射度分辨率为 0.05 摄氏度作为扫描仪器。
甲状腺疾病的TTM(红外线热断层)与彩色多普勒的对比分析
甲状腺疾病的TTM(红外线热断层)与彩色多普勒的对比分析李喜梅;王瑜;车选民【摘要】目的:探讨TTM(红外线热断层)与彩色多普勒在甲状腺疾病诊断过程中的敏感性及价值.方法:选取我院体检中心2009年4月-6月的77例患者,均进行TTM 扫描及彩色多普勒超声检查.结果:彩超阳性率为90.9%;TTM诊断阳性率为96.1%.结论:利用TTM(红外线热断层)技术为早期诊断甲状腺疾病打下基础,有进一步研究探索的价值.【期刊名称】《医学理论与实践》【年(卷),期】2011(024)004【总页数】2页(P445-446)【关键词】TTM(红外线热断层);彩色多普勒;对比;分析【作者】李喜梅;王瑜;车选民【作者单位】解放军180医院体检中心,福建省泉州市,362000;北京贝亿医学中心;北京贝亿医学中心【正文语种】中文【中图分类】R445.1甲状腺疾病可发生于任何年龄,以20～40岁青年女性多见。
其中10%～20%可发展为恶性肿瘤,多数患者无自觉症状,往往在无意中发现颈前区肿块或被别人发现颈部异常而就诊。
大多肿块为单个且无痛、包膜感明显、可随吞咽移动。
少数增大的肿瘤逐渐压迫周围组织,引起气管移位,但气管狭窄罕见,患者会感到呼吸不畅,特别是平卧时为甚。
胸骨后甲状腺腺瘤压迫气管和大血管后可能引起呼吸困难和上腔静脉压迫症。
少数腺瘤可因钙化斑块使瘤体变得十分坚硬。
典型的甲状腺疾病结合临床表现及甲状腺功能检查很容易作出临床诊断。
近年来,随着人们健康意识逐渐增强,定期到医院做健康体检的人群越来越多,并且随着检查设备及方法的不断更新、升级、改进,甲状腺疾病在健康体检中检出率呈增高趋势。
我院体检中心对做彩色多普勒超声和TTM(红外线热断层)扫描检查的甲状腺腺瘤患者的体检资料进行对比分析,认为2种检查都各具有诊断的特异性,且优势互补,资料如下。
1 临床资料选取我院体检中心2009年4月-6月 77例患者,男性56例,女性21例,均进行T TM扫描(红外线热断层扫描系统,北京贝亿集团产 TSI-21型)及彩色多普勒(百胜-Coris型)超声检查,甲状腺疾病发病例数占统计例数的49.3%,详情见表1。
TTM热断层扫描成像技术详细介绍
TTM热断层扫描成像技术详细介绍TTM热断层扫描成像是目前世界上唯一一种能够对人体无损伤、无辐射、绿色、原位观察体内细胞群活性，细胞群与细胞群之间的关系为基础的全新医学学科，作为细胞代谢热医学最有效工具的热断层(TTM)技术是一种：无损伤，非介入，原状，实时，原位绿色观测细胞代谢热的功能医学影像技术，运用这项技术可检测人体细胞群的代谢热变化，同时可检测该细胞群与其他组织及脏器之间的细胞代谢热变化，热断层(TTM)技术的出现，弥补了目前医学领域在观察细胞活性方面技术手段的不足，开辟了一个从细胞代谢热的角度检查，诊断，治疗疾病的新医学领域，而研究细胞代谢热与人体健康状态的关系，将使人类的医学体系的效率明显提高。
什么是TTM热断层扫描(TTM)?热断层扫描(TTM)是基于被动接收人体组织细胞代谢热的一种以功能为主的影响设备，通过接收人体细胞新陈代谢过程中的热辐射信号，并根据体表热分布与体内热源深度的对应关系，生成人体各部位不同深度的热断层图像。
对心脑血管病早期病变、肿瘤早期病变、肿瘤转移病变、全身各部位的炎症、甲状腺、乳腺、妇科疾病等均有良好的诊断效果。
具备无创、高灵敏，整体健康状态评估等技术特点。
热断层扫描(TTM)有什么优势?·高灵敏度——早期发现疾病的产生是从细胞功能发生改变开始的，TTM系统对细胞功能改变或异常高度敏感，可以探测到人体内细微热辐射差值的变化，通过对细胞代谢热的检查可大大提高疾病早期发现的机会。
·特异性——准确率高对感染性疾病、组织细胞功能损伤性疾病、缺血性疾病以及位置较浅的组织细胞恶性病变具有很高的准确率和特异性，对深部组织细胞的恶性病变具有较好的诊断和鉴别诊断价值。
·快速全面——3分钟全身扫描TTM系统全身扫描只需2-3分钟，15-20分钟即可完成对全身的综合检查，全面了解身体健康状况。
绿色检测——无损伤、非介入、无辐射·绿色检测——无损伤、非介入、无辐射TTM系统检测过程只接收人体细胞代谢热信息，体检过程安全，可反复进行检测，完全没有因检测而诱发疾病的可能。
