常用的电动机的保护措施有哪些

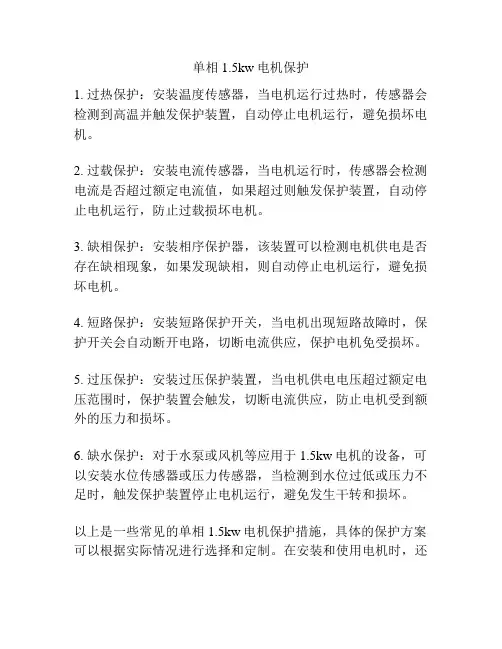

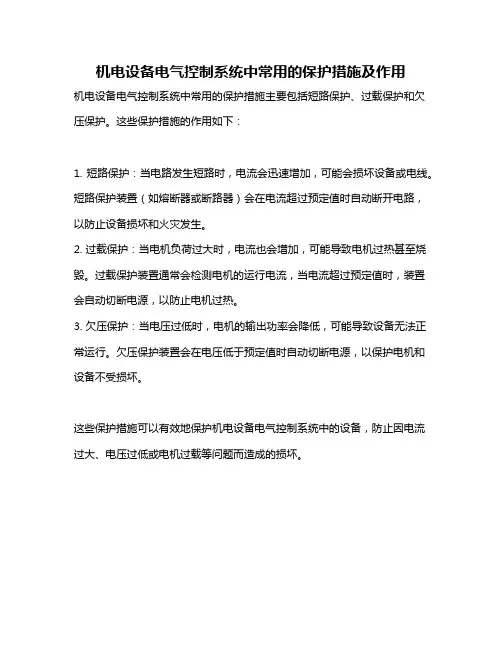

有短路保护、欠压保护、失压保护、弱磁保护、过载保护及过电流保护等。

(l）短路保护因电动机绕组和导线的绝缘损坏，控制电器及线路损坏，误操作碰线等引起线路短路故障时，用保护电器迅速切断电源的措施为短路保护。常用的短路保护电器有熔断器和自动空气断路器。(2）欠压保护当电网电压降低时，电动机便在欠压下运行。由于电动机载荷没有改变，所以欠压下电动机转矩下降，定子绕组电流增加，影响电动机的正常运转甚至损坏电动机，此时用保护电器切断电源，为欠压保护。实现欠压保护的电器有接触器和电磁式电压继电器。熔断器和热继电器不能进行欠压保护，因为电动机在欠压下运行时．其定子绕组增加的幅度尚不足以使熔断器和热继电器动作，所以这两种电器不能进行欠压保护。

(3）失压保护生产机械在工作时，由于某种原因而发生电网突然停电，当重新恢复供电时，保护电器要保证生产机械重新起动后才能运转，不致造成人身和设备事故，这种保护为失压（零压）保护。实现失压（零压）保护的电器有接触器和中间继电器。

(4）弱磁保护用保护电器保证直流电动机在一定强度的磁场下工作，不致造成磁场减弱或消失，避免使电动机转速迅速升高，甚至发生"飞车"现象，这种保护为弱磁保护。在直流电动机励磁回路中．串入弱磁继电器（即欠电流继电器）可实现弱磁保护。欠电流继电器工作原理：
