第五章给排水、采暖、燃气工程工程量计算

合集下载

给排水采暖燃气工程量计算规则

给排水采暖燃气工程量计算规则

给排水、采暖、燃气工程量计算规则

——小蚂蚁算量工厂小蚂蚁算量工厂觉得规则规范是工程量计算的前提,前提弄错了,那你计算的工程量肯定是错误的,小蚂蚁算量工厂总结了下给排水、采暖、燃气工程量计算规则、规范,希望对有需要的朋友有一些帮助;

一、室内外界线划分

1、给水管道:A.室内外界线:阀门或外墙皮;B.与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界;

2、排水管道:A.室内外以出户第一个排水检查井为界;B.室外管道与市政管道界线以与市政管道碰头井为界;另设在高层建筑内的泵房间管道与本章界线,以泵房外墙皮为界泵房内管道阀件套用工艺管道定额章节;

二、管道安装

1、各种管道,均以设计施工说明材质按递增或递减步距分不同管材,均以施工图所示中心长度,以"m"为计量单位,不扣除阀门、管件所占的长度室外管道不扣除井所占长度;另设置于管道间、管廊内的管道含相关连接件,其定额人工乘以系数;主体结构为现场浇注采用钢模施工的工程:内外浇注的定额人工乘以系数,内浇外砌的定额人工乘以系数;

2、"卫生器具安装"的支管管道安装工程量计算规定

①各种卫生器具的给水管道安装工程量均计至各卫生器具供水点镶接点;

②淋浴器的给水管道安装工程量计至阀门中心;

3、排水管道安装工程量计算规定

①蹲式大便器安装:A、采用铸铁P存水弯的,管长算到楼地面扣除存水弯长度,计算主材时另加铸铁存水弯与陶瓷存水变的价差;B、采用陶瓷存水弯,管长算到楼地面;

②坐式大便器安装:管长计算到楼地面;

③立式小便器安装:只计算其水平管道长度,立管不计;

安徽省安装工程定额章节说明及工程量计算规则(第十册给排水采暖燃气工程)

安徽省安装工程定额章节说明及工程量计算规则(第十册给排水采暖燃气工程)

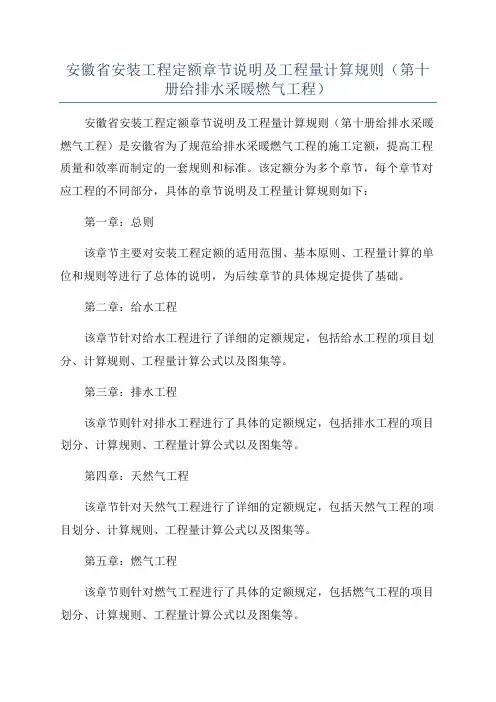

安徽省安装工程定额章节说明及工程量计算规则(第十

册给排水采暖燃气工程)

安徽省安装工程定额章节说明及工程量计算规则(第十册给排水采暖燃气工程)是安徽省为了规范给排水采暖燃气工程的施工定额,提高工程质量和效率而制定的一套规则和标准。该定额分为多个章节,每个章节对应工程的不同部分,具体的章节说明及工程量计算规则如下:第一章:总则

该章节主要对安装工程定额的适用范围、基本原则、工程量计算的单位和规则等进行了总体的说明,为后续章节的具体规定提供了基础。

第二章:给水工程

该章节针对给水工程进行了详细的定额规定,包括给水工程的项目划分、计算规则、工程量计算公式以及图集等。

第三章:排水工程

该章节则针对排水工程进行了具体的定额规定,包括排水工程的项目划分、计算规则、工程量计算公式以及图集等。

第四章:天然气工程

该章节针对天然气工程进行了详细的定额规定,包括天然气工程的项目划分、计算规则、工程量计算公式以及图集等。

第五章:燃气工程

该章节则针对燃气工程进行了具体的定额规定,包括燃气工程的项目划分、计算规则、工程量计算公式以及图集等。

第六章:采暖工程

该章节针对采暖工程进行了详细的定额规定,包括采暖工程的项目划分、计算规则、工程量计算公式以及图集等。

第七章:其他工程

该章节则针对其他类型的工程进行了具体的定额规定,包括其他工程的项目划分、计算规则、工程量计算公式以及图集等。

在每个章节中,都有详细的定额规定和工程量计算规则,通过这些规定和规则,可以准确的计算出给排水采暖燃气工程中所需要的材料、人工和设备等的数量和费用,便于项目的预算和施工过程的控制。

第五章 给排水、采暖、燃气22

第五章  给排水、采暖、燃气22

• 5.2.1 管道工程工程量清单项目设置 • 管道工程工程量清单项目设置及工程量计 算规则如下表:
C.8.1 给排水、采暖管道(编码:030801)
项目编码 项目名称 项目特征 计量 单位 工程量计算规 则 工程 内容
030801001 镀锌钢管
1.安装部位 (室内、外) 2.输送介质 030801002 钢管 (给水、排 030801003 承插铸铁管 水、热媒体、 燃气、雨水) 3.材质 030801004 柔性抗震铸 米 铁管 030801005 塑料管 (UPVC、 PVC、PPC、PP-R、 PE管等
3.6—12 3.6—16 1.15 1.20
3.6—20
(m)
超高 系数
1.10
1.25
• 4.高层建筑增加费 • 高层建筑是指:层数在6层以上或高度在20米以上(不 含6层、20米)的工业与民用建筑。高层建筑增加费是 指高层建筑施工应增加的费用。 • 高层建筑的高度或层数以室外设计正负零至檐口(不包括 屋顶水箱间、电梯间、屋顶平台出入口等)高度计算,不 包括地下室的高度和层数,半地下室也不计算层数。高层 建筑增加费的计取范围有:给排水、采暖、燃气、电气、 消防及安全防范、通风空调等工程。 • 高层建筑增加费以单位工程人工费为计算基数。即: • 高层建筑增加费=单位工程人工费×高层建筑增加费率 • 该费用拆分为人工费和机械费。高层建筑增加费率如下表 • • 在计算高层建筑增加费时,应注意下列几点: • 1)计算基数包括6层或20米以下的全部人工费,并且 包括各章、节中所规定的应按系数调整的子目中人工调整 部分的费用。

给排水、采暖、燃气工程清单项目设置与计算规则

给排水、采暖、燃气工程清单项目设置与计算规则

一、概况

1.给排水、采暖、燃气工程

给排水、采暖、燃气工程系指生活用给排水工程、采暖工程、生活用燃气工程安装,及其管道、附件、配件安装和小型容器制作等。

2.清单项目内容

清单项目内容包括暖、卫、燃气的管道安装,管道附件安装,管支架制作安装,暖、卫、燃气器具安装,采暖工程系统调整等项目。

3.适用范围

适用于采用工程量清单计价的新建、扩建的生活用给排水、采暖、燃气工程。

4.与其他相关工程的界限划分

(1)室内外界限的划分

1)给水管道以建筑外墙皮1.5m处为分界点,入口处设有阀门的以阀门为分界点。

2)排水管道以排水管出户后第一个检查井为分界点,检查井与检查井之间的连接管道为室外排水管道。

3)采暖管道以建筑外墙皮l.5m处为分界点,入口处设有阀门的以阀门为分界点。

4)燃气管道由地下引入室内的以室内第一个阀门为分界点,由地上引入的以墙外三通为界点。

(2)与市政管道的界限划分

1)给水管道以计量表为界,无计量表的以与市政管道碰头点为界。

2)排水管道以室外排水管道最后一个检查井为界,无检查井的以与市政管道碰头点为界。

3)由市政管网统一供热的按各供热点的供热站为分界线,由室外管网至供热站外墙皮1.5m处的主管道为市政工程,由供热站往外送热的管道以外墙皮1.5m处分界,分界点以外为采暖工程。

4)与锅炉房内的管道界限划分:锅炉房内的生活用给排水、采暖工程,属本附录工程内容。锅炉房内锅炉配管、软化水管、锅炉供排水、供气、水泵之间的连接管等属工业管道范围。由锅炉房外墙皮以外的给排水、采暖管道属本工程范围。

5.说明

(1)项目特征项目特征是工程量清单计价的关键依据之一,由于项目的特征不同,其计价的结果也相应发生差异,因此招标人在编制工程量清单时,应在可能的情况下明确描述该工程量清单项目的特征。投标人按招标人提出的特征要求计价。

给排水、采暖、燃气工程量清单计价规范

给排水、采暖、燃气工程量清单计价规范

D.10 给排水、采暖、燃气工程

C.10.1 给排水、采暖、燃气管道。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.1 的规定执行。

C.10.1 给排水、采暖、燃气管道(编码:031001)

C.10.2 管道支架、设备支架及套管。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.2 的规定执行

表C.10.2 管道支架、设备支架及套管(编码:031002)

C.10.3 管道附件。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.3 的规定执行。

表C.10.3 管道附件(编码:031003)

C.10.4 卫生器具。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.4 的规定执行。

表C.10.4 卫生器具(编码:031004)

表C.10.4 (续)

C.10.5 供暖器具。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.5 的规定执行。

表C.10.5 供暖器具(编码:031005)

C.10.6 采暖、给排水设备。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.6 的规定执行。

表C.10.6 采暖、给排水设备(编码:031006)

C.10.7 燃气器具。工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.10.7 的规定执行。

表C.10.7 燃气器具(编码:031007)

给排水、采暖、燃气工程计价讲义

给排水、采暖、燃气工程计价讲义
市场询Biblioteka Baidu法
根据市场行情,对采暖工程所需的材料和设备进行询 价,结合工程实际情况,计算采暖工程的造价。
采暖工程材料及设备计价
管道材料
散热设备
阀门、管件
控制系统
根据管道的材质、规格、 品牌等因素,计算管道
的价格。
根据散热设备的材质、 规格、品牌等因素,计
算散热设备价格。
根据阀门、管件的材质、 规格、品牌等因素,计 算阀门、管件的价格。
总结词
注意安全措施的投入
详细描述
燃气工程涉及到易燃易爆物质,因此需要采取多项安全措 施来保障施工安全。在计价时需要特别注意安全措施的投 入,如防爆设备、消防器材等,并根据合同约定和市场价 格进行调整。
总结词
合理确定工程量及单价
详细描述
燃气工程的工程量是计价的基础,需要根据施工图纸、工 程量清单等资料合理确定各项工程量。同时需要考虑施工 方法和工艺的差异对工程量的影响,以确保计价的准确性 。对于单价,需要根据当地定额和市场价格进行确定。
直接费是指与工程直接相关的费用,如人工费、 材料费、机械费等;间接费是指与工程间接相 关的费用,如管理费、规费等。
利润和税金则是企业为了获得利润和缴纳税款 而需要额外支付的费用。
02
采暖工程计价
采暖工程概述
采暖工程定义
采暖工程系统组成

给排水、采暖、燃气工程工程量计算

给排水、采暖、燃气工程工程量计算

管道防腐处理
根据管道材质和敷设环境, 确定是否需要进行防腐处 理,并计算防腐材料的用 量和涂装面积。
管道支架制作安装
根据管道的重量和敷设方 式,计算管道支架的数量、 类型和材料用量,并确定 支架的安装位置。
管件制作安装
管件种类和规格
根据管道系统的设计要求,确定所需管件的种类和规格,如弯头、 三通、法兰等。
系统调试与试运行
低温热水地板辐射采暖系统安装完成后,需要进行系统调 试和试运行,以确保系统正常运行并达到设计效果。因此 ,需要根据实际情况计算所需的调试和试运行费用。
03
燃气工程量计算
管道安装
01
02
03
管道安装长度
根据设计图纸和现场实际 情况,计算管道的安装长 度,包括直管、弯头、三 通等各个管件的长度。
管道附件安装
阀门安装
根据阀门类型、规格和安装方式,计 算阀门安装工程量。
补偿器安装
根据补偿器类型、规格和安装位置, 计算补偿器安装工程量。
卫生器具安装
洗脸盆安装
根据洗脸盆类型、规格和安装位置,计算洗脸盆安装工程量 。
座便器安装
根据座便器类型、规格和安装位置,计算座便器安装工程量 。
供暖器具安装
辅助材料
金属辐射板的安装需要使用一些辅助材料,如支架、连接件等,因此需要根据实际情况计算所需的辅助 材料的数量和费用。

给排水工程量计算规则及定额使用注意事项

给排水工程量计算规则及定额使用注意事项

给排水、采暖、燃气工程工程量计算规则:

(一)管道安装

说明:

1、本定额适用于室内外生活用给水、排水、雨水、采暖热源管道,法兰、套管、伸缩器等

的安装。

2、界线划分

(1)给水管道

1)室内外界线以建筑物外墙皮 1.5m为界,入口处设阀门者以阀门为界;

2)与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界。

(2)排水管道

1)室内外以出户第一个排水检查井为界;

2)室外管道与市政管道界线以与市政管道碰头井为界。

(3)采暖热源管道

1)室内外以入口阀门或建筑物外墙皮 1.5m为界;

2)与工业管道界线以锅炉房或泵站外墙皮 1.5m为界;

3)工厂车间内采暖管道以采暖系统与工业管道碰头点为界;

4)设在高层建筑内的加压泵间管道与本定额项目的界线,以泵间外墙皮为界。

3、本定额包括以下工作内容:

(1)管道及接头零件安装。

(2)水压试验或灌水试验。

(3)室内DN32以内钢管包括管卡及托钩制作安装。

(4)钢管包括弯管制作与安装(伸缩器除外),无论是现场煨制或成品弯管均不得换算。(5)铸铁排水管、雨水管及塑料排水管,均包括管卡及托吊支架、通气帽、雨水漏斗制作

安装。

(6)穿墙及过楼板铁皮套管安装人工。

4、本定额不包括以下工作内容:

(1)室内外管道沟土方及管道基础,应执行《全国统一建筑工程基础定额》。

(2)管道安装中不包括法兰、阀门及伸缩器的制作、安装,按相应项目另行计算。(3)室内外给水、雨水铸铁管包括接头零件所需的人工,但接头零件价格应另行计算。(4)DN32以上的钢管支架,按本定额管道支架另行计算。

(5)过楼板的钢套管的制作、安装工料,按室外钢管(焊接)项目计算。

给排水工程量计算规则

给排水工程量计算规则

录

工程量通用计量规则

一.

(一)给排水、采暖、燃气工程

1、室内外界线划分1) 给水管道:A. 室内外界线:阀门或外墙皮1.5m;B. 与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界。2) 排水管道:A. 室内外以出户第一个排水检查井为界;B. 室外管道与市政管道界线以与市政管道碰头井为界。另设在高层建筑内的泵房间管道与本章界线,以泵房外墙皮为界(泵房内管道阀件套用工艺管道定额章节)。

2、管道安装

1).各种管道,均以设计施工说明材质按递增或递减步距分不同管材,均以施工图所示中心长度,以¡°m¡±为计量单位,不扣除阀门、管件所占的长度(室外管道不扣除井所占长度)。另设置于管道间、管廊内的管道(含相关连接件),其定额人工乘以系数1.3;主体结构为现场浇注采用钢模施工的工程:内外浇注的定额人工乘以系数1.05,内浇外砌的定额人工乘以系数1.03。

2)¡°卫生器具安装¡±的支管管道安装工程量计算规定(1)各种卫生器具的给水管道安装工程量均计至各卫生器具供水点(镶接点)。(2)淋浴器的给水管道安装工程量计至阀门中心。排水管道安装工程量计算规定(1)蹲式大便器安装:A、采用铸铁P存水弯的,管长算到楼地面(扣除存水弯长度),计算主材时另加铸铁存水弯与陶瓷存水变的价差。B、采用陶瓷存水弯,管长算到楼地面。(2)坐式大便器安装:管长计算到楼地面。(3)立式小便器安装:只计算其水平管道长度,立管不计。(4)挂式小便器安装:管长计算到楼地面。(5)扫除口安装:管长计算到楼地面。(6)浴盆安装:管长计算到楼地面(扣除存水弯长度)。(7)排水栓安装:A、不带存水弯的,管长计算到楼地面。B、带S存水弯的,管长计算到楼地面上0.1M;另计0.15M短管主材。C、带P存水弯的,管长计算到P弯接口点。(8)地漏安装:A、不带存水弯的,管长计算到楼地面下0.1M。B、带存水弯的,管长计算到楼地面下0.1M(扣除存水弯长度)。(9)洗脸盆、洗涤盆安装:A、S型存水弯的,算到楼上0.1M。B、P型存水弯的,算到P弯接口点。

第五章 给排水、采暖工程计量与计价2

第五章 给排水、采暖工程计量与计价2
• 水平支管的计算是比较复杂的,在采暖系统中, 由于各房间散热器的大小不同、立管和散热器的安 装位置不同,水平支管的计算也不同。为了使计算 长度尽可能接近实际安装长度,水平支管的计算一 般应按建筑平面图上各房间的细部尺寸,结合立管 及散热器的安装位置分别进行。下面就双立管式中 几种常见的布置形式计算支管工程量。
• 具体划分界线是:
• (1)室内外管道划分,规定以入口处阀门或建筑物 外墙皮外1. 5m为界;
• (2)生活管道与工业管道划分,规定以锅炉房或泵 站外墙皮外1. 5m为界;
• (3)工厂车间内采暖管道以车间采暖系统与工业管 道碰头点为界;
• (4)设在高层建筑内的加压泵间管道以泵间外墙皮 为界,泵间管道执行工业管道定额。
• ②暖风机安装。按暖风机不同质量(分50 kg, 100 kg, 150 kg,…,2 000 kg),以“台”为单位计量。
太阳能集热器
热空气幕 暖风机
• ③太阳能集热器安装。 • 按不同单元质量(100~140 kg, 141~200 kg,…,
300 kg以上),以“个单元”为单位计量。 • ④热空气幕安装。 • 按空气幕的不同型号、不同质量(150 kg,
150~200 kg, 200 kg以上),以“台”为单位计量。
• (2)其他内容套用
• 减压器、疏水器成组安装时,以“组”为单位套 用定额。减压器、疏水器组成与安装是按N108《 采暖通风国家标准图集》编制的,如实际组成与此 不同,则阀门和压力表数量可按实调整,其余不变。

给排水工程量计算方法大全

给排水工程量计算方法大全
未计价材料:① 水表;② 表前<后>阀; 定额已包括:水表组成内全部配件的安装〔包括法兰、阀门
等; 注意:法兰盘、旁通管材料等材料费均已包括在定额基价中.
第 5章 水暖及水灭火工程量计算
〔3法兰盘安装 定额列项方式:区分材质、连接方式, 按公称直径分档;
工程量: 以"副"计
未计价材料:法兰盘
注意:① 法兰盘――两片为一"副", 端头为堵板时,工程量按半副法兰盘计算;
② 法兰阀门采用卡箍连接,执行焊接法兰阀门相应定额.
第 5章 水暖及水灭火工程量计算
阀门型号含义:
第 5章 水暖及水灭火工程量计算
阀门型号含义
第 5章 水暖及水灭火工程量计算
阀门型号含义
第 5章 水暖及水灭火工程量计算
阀门型号含义
第 5章 水暖及水灭火工程量计算
〔2水表组安装: 定额列项方式:区分水表组类型,按公称直径分档; 工程量: 以"组"计;
解:预算列项及工程量计算: ①坐式大便器安装 连体水箱 1组 ②镀锌钢管 DN15 3-0.25=2.75 m
第 5章 水暖及水灭火工程量计算
5.1.1 室外给排水工程量计算
安装工程与市政工程管道分界点: 供水管道――以水表井或市政给水干管碰头点为界; 排水管道――以污水井或市政排水干管碰头点为界 .

给排水、采暖、燃气及其他工程工程量计算

给排水、采暖、燃气及其他工程工程量计算
• (3)按壁厚分类,钢管可分为薄壁钢管和厚壁钢管。
上一页 下一页 返回
第一节 给排水工程工程量计算
• (4)按用途分类,钢管可分为管道用钢管、热工设备用钢管、机械 工业用钢管、石油地质勘探用钢管、容器钢管、化学工业用钢管、特 殊用途钢管等几种。
• 钢管具有质量较轻、导热性好、低温强度高等特点,常用于制造换热 设备(如冷凝器等),也可用于制氧设备中装配低温管路。直径小的 钢管常用于输送有压力的液体(如润滑系统、油压系统等)和用作仪 表的测压管等。
下一页 返回
第三章
• 1. • 2. • 3.努力在实践中践行礼仪,为创造美好的人际关系、构建和谐社会做
• 1.学生有的仅限于服饰的礼仪,有的仅限于言谈的礼仪。如:穿戴整 • 2.学生对个人礼仪重要性的认识程度不一,有些人甚至认为没必要。 • 3.学生追求个性化,价值观多元以及自私冷漠带来对个人礼仪的错误
上一页 下一页 返回
第一节 给排水工程工程量计算
• 管道水压试验应符合以下要求: • (1)水压试验前,管道应固定牢固,接头必须明露。支管不宜连通
卫生器具配水件。 • (2)加压宜用手压泵,泵和测量压力表应装设在管道系统的底部最
低点(不在最低点时应折算几何高差的压力值),压力表精度为0. 01MPa,量程为试压值的1.5倍。 • (3)管道注满水后,排出管内空气,封堵各排气出口,进行严密性 检查。 • (4)缓慢升压,升至规定试验压力,10min内压力降不得超过0. 02MPa,然后降至工作压力检查,压力应不降低,且不渗不漏。

给排水、采暖、燃气工程计量与计价—定额计价

给排水、采暖、燃气工程计量与计价—定额计价

在第一节中已经对给排水、采暖、燃气管道工程的施工特点进行了介绍,这一节主要讲解给排水、采暖、燃气工程计量与计价编制。

一、给排水、采暖、燃气工程的定额计价

(一) 概述

定额,规定的额度,是一种对事、物、活动,在时间、空间上的数量规定或数量尺度。建筑工程定额,按照传统意义上的定义,即完成建筑工程中分项工程单位合格产品所必须的,而且是额定的人工、材料、机械设备的数量及其资金消耗。它包括劳动定额、材料消耗定额、机械台班定额、施工定额、预算定额和概算定额,而其中劳动定额、材料消耗定额和机械台班定额又是构成后面三种定额必要的而且是不可缺少的基本组成要素。

预算定额,是指在正常的施工技术和组织条件下,规定完成一定计量单位的分项工程或结构构件所必需的人工(工日)、材料、机械(台班)以及资金合理消耗的量、价合一的计价标准。其功能主要是为了计算与确定建筑工程预算直接费,作为施工企业和建设单位结算工程价款的依据。

施工图预算的编制过程基本分为识图、工程量计算、套用定额单价、取费计算四大程序。

1、识图

对应图纸看施工图中的设计说明,凡属用图表示不清楚、不全面的内容都以文字说明予以补充。因此必须认真阅读设计说明,才能领会设计意图。工程执行的规范及检收标准是套用定额的主要依据。有的图纸设计标准和国家标准对同一设备安装技术要求达到的标准深度不同,执行的定额也就不同,因此,理解设计说明十分重要。

2、分析研究并确认定额项目、计算工程量

在反复熟读施工图纸后,我们对整个工程项目的全部技术内容有了全面的有机的认识。这样,根据工程的性质选用对口适用的预算定额。对预算定额的适用范围、编制说明、分类说明以及项目划分等进行细致的了解学习。然后,根据定额规定的工程量计算方法,安装工程项目所含工序的内容,详细计算安装工程量。

1_第五章 给排水、采暖、燃气工程工程量计算

1_第五章 给排水、采暖、燃气工程工程量计算

第二节 给排水工程工程量计算
(2)水塔、水池浮漂水位标尺制作安装均以“套”为单位计算。
三、水表组成与安装工程量计算 (一)工程量计算规则 (1)法兰水表安装以“组”计算。 (2)螺纹水表安装以“组”计算。 (二)定额套用
图5-3
螺纹水表组成示意图
第二节 给排水工程工程量计算
图5-4
法兰水表组成示意图
第一节 定额概述(第八册)
表5-1 超高系数表
(5)高层建筑增加费。
表5-2 高层建筑增加费
(6)主体结构为现场浇筑混凝土,采用钢模施工的工程,内外浇筑的定额人 工乘以1.05,内浇外砌的定额人工乘以1.03。
第二节 给排水工程工程量计算
一、管道安装工程量计算
(一) 给排水管道界线划分 1.给水管道(见图5-1)
第二节 给排水工程工程量计算
表5-6 水平给水管高度表(单位:mm)
2.计算方法 (1)浴盆安装。 (2)妇女净身盆。
第二节 给排水工程工程量计算
图5-5
冷热水浴盆的安装范围
(3)洗脸盆。
第二节 给排水工程工程量计算
图5-6 洗脸盆的安装范围
(4)洗涤盆。
第二节 给排水工程工程量计算
洗涤盆定额子目中未计价材料为盆具、水嘴等;肘式开关、脚踏开关、
建筑设备安装工程预算
第五章 给排水、采暖、燃气工程工程量计算

第五章给排水采暖燃气工程定额与预算

第五章给排水采暖燃气工程定额与预算

支架定额中已包括制作和安装用的螺栓,螺 母和垫片不应另行计算
❖ 管道支架制作和安装定额按一般管架编制, 型钢支架套用一般支架定额
❖ 计算管道支架制作安装时,首先要弄清楚在 哪些地方设支架,设几个支架,支架重量怎 么计算等。给水管道各种支架标准图见《全 国通用给水排水标准图集》S151、S342
❖ 管道间距可按表计算。
1 浴盆
铸铁搪瓷(玻璃 钢 塑料)

(1)
2 浴盆水嘴 DN15 铜
套 2 (20.2)
3 排水配件

套 1 (10.1)
4 存水弯
DN50 可锻铸铁
个 1 (10.05)
5 钢管
DN15 镀锌
米 0.3
6 弯头
DN15 镀锌
个 2 (20.2)
软管淋浴器浴盆安装材料与每组管道工程量计算的界 限具体位置如图给水是水平管与支管的交接处,排水 到塑料存水弯处(表5-5)
安装范围:水平管与支管交接处。 冷热水钢管淋浴器安装主要用料及规格
(二)便溺用的卫生器具
❖ 1.大便器 ❖ 大便器安装按其型式(蹲式、坐式)、冲洗
方式(瓷高水箱、瓷低水箱、普通冲洗阀、 手压阀冲洗、脚踏阀冲洗、自闭冲洗阀)、 接管材料等不同,以“10套”为单位计算。
❖ 安装范围:给水是水平管与支管交接处;排 水是存水弯处。
(五)大、小便槽 ❖ 小便槽冲洗管制作与安装定额 内不包括阀门

定额计算规则 - 给排水、采暖、燃气工程

定额计算规则 - 给排水、采暖、燃气工程

采暖、给排水、燃气工程

册说明

一、第五册《采暖、给排水、燃气工程》,包括室内、室外、站类管道,阀门及法兰、卫生、采暖器具,消防设备及附件,燃气管道、附件及器具低压容器、器具,锅炉及附属设备,泵类及减震装置,冷、暖、热附件及工程仪表,套管及管道、设备支架,管道试验及探伤,刷漆、保温等共十五章。

二、室内外管道接线的划分站类管道以战或机房的外墙皮为界,其它管道以建筑物外墙皮1.5m为界。

三、无缝钢管管外径>250mm、其它钢管直径>150mm的室外管道,按设计要求,执行第八册《市政管道工程》定额。

四、本定额压力划分(除各章另有规定者除外):低压:P≤1.6MPa P≤10MPa P>10Mpa

五、本定额中的操作高度(指操作物高度距楼地面的距离),除各章节另有规定者外,均按5m以下编制的,如超过5m 时,其超过部分的人工工日乘以下列系数:

┏━━━━━━┯━━━━━┯━━━━━┯━━━━━┯━━━━━┓

┃操作高度│8m以内│12m以内│16m以内│16m以外┃

┠──────┼─────┼─────┼─────┼─────┨

┃超高系数│ 1.10 │ 1.15 │ 1.2 │ 1.25 ┃

┗━━━━━━┷━━━━━┷━━━━━┷━━━━━┷━━━━━┛

六、本定额的工效是按建筑物檐高25m以下编制的,超过25m的高层建筑物,按下表计算高层建筑超高费(以人工费为基数):

┏━━━━━━━━━━━┯━━━━━┯━━━━━┯━━━━━┓

┃檐高│45m以下│80m以下│80m以上┃

┠───────────┼─────┼─────┼─────┨

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
管弯头
第三节 采暖工程工程量计算
一、管道安装工程量计算 (一)采暖工程基本组成
采暖工程包括室外供热管网和室内采暖系统两大部分。 1.室外供热管网
室外供热管网的任务是将锅炉生产的热能,通过蒸汽、热水等热媒输送 到室内采暖系统,以满足生产、生活的需要。 2.室内采暖系统
室内采暖系统根据室内供热管网输送的介质不同也可分为热水采暖系 统和蒸汽采暖系统两大类。 (1)热水采暖系统。
图5-3 螺纹水表组成示意图
第二节 给排水工程工程量计算
图5-4 法兰水表组成示意图
(三)注意事项 (1)法兰水表安装(带旁通管和止回阀)是按《全国通用给排水标准图集》S1 45编制的,定额内容旁通管及止回阀如实际安装形式与此不同时,阀门及 止回阀可按实际调整,其余不变。
第二节 给排水工程工程量计算
建筑设备安装工程预算
第五章 给排水、采暖、燃气工程工程量计算 1 定额概述(第八册) 2 给排水工程工程量计算 3 采暖工程量计算 4 燃气工程工程量计算实例 5 工程实例
第一节 定额概述(第八册)
一、适用范围 现行的《全国统一安装工程预算定额》是由原国家建设部组织参编单
位修编的,共十三册,于2000年3月17日陆续发布施行。 二、编制依据
(2)螺纹水表配驳喉组合安装适用于水表后配止回阀的项目。 (3)在承插铸铁管道上安装水表,套用法兰式水表配承插盘短管安装子目。 四、卫生器具制作安装工程量计算 (一) 盆具安装工程量计算
盆具安装是指浴盆、净身盆、洗脸盆、洗手盆、洗涤盆、化验盆等陶 瓷成品盆具的安装。 1.定额套用
盆具全国统一安装工程预算定额是按《全国通用给水排水标准图集》 编制的。
采暖管道工程量不分干管、支管,均按不同管材、公称直径、连接方法分 别以“m”为单位计算。
第三节 采暖工程工程量计算
表5-7 灯叉弯、半圆弯增加长度表(单位:mm)
(1)立管工程量计算。 (2)支管工程量计算。 二、阀门安装工程量计算
均以“个”计量,与给水管道相同。 三、低压器具的组成与安装工程量计算
第一节 定额wk.baidu.com述(第八册)
表5-1 超高系数表
(5)高层建筑增加费。
表5-2 高层建筑增加费
(6)主体结构为现场浇筑混凝土,采用钢模施工的工程,内外浇筑的定额人 工乘以1.05,内浇外砌的定额人工乘以1.03。
第二节 给排水工程工程量计算
一、管道安装工程量计算 (一) 给排水管道界线划分 1.给水管道(见图5-1)
采暖、热水工程中低压器具是指减压器和疏水器。 (一)减压器安装
按连接方式(螺纹连接或焊接)和公称直径不同,分别以“组”计算。
第三节 采暖工程工程量计算 (1)热水系统减压装置,如图5-17所示。
图5-17 热水系统减压装置 1—调压板 2—温度计 3—压力表 4—除污器 5—阀门
第三节 采暖工程工程量计算
以下内容执行其他相应定额:
第一节 定额概述(第八册)
(1)工业管道、生产生活共用的管道、锅炉房和泵房配管以及高层建筑物内 加压泵间的管道应使用第六册《工业管道工程》相应项目。 (2)刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程》相 应项目。 四、定额中各项费用的规定 (1)脚手架搭拆费按人工费的5%计算,其中人工工资占25%。 (2)采暖工程系统调试费按采暖工程人工费的15%计算,其中人工工资占20%。 (3)设置于管道间、管廊内的管道、阀门、法兰、支架安装,人工乘以1.3 系数。 (4)工程超高增加费。
管沟宽度根据管径确定,如设计无规定时,可按表5⁃4计算。
表5-4 管沟底宽取值表(单位:m)
表5-5 每米管道长度扣减的管道占回填土方量(
)
第二节 给排水工程工程量计算
4.室外排水管道工程量计算 (1)室外排水管道系统工程量计算。 (2)室外混凝土及钢筋混凝土排水管道安装,按土建定额规定计算及套用定 额。 (3)检查井、污水池、化粪池等构筑物按土建定额规定计算及套用定额。 二、阀门、水位标尺安装工程量计算 1.阀门安装
图5-18 蒸汽采暖系统设减压阀的入口装置 1—安全阀 2—压力表 3—减压阀 4—旁通管
(2)蒸汽凝结水管减压装置如图5-18所示。
第三节 采暖工程工程量计算
(二)疏水器安装 疏水器与减压阀相类似,它也是由疏水器和前后的控制阀、旁通
装置、冲洗和检查装置等组成的阀组的合称;按连接方式和公称直径的不 同,分别以“组”计算。 (1)疏水器不带旁通管,如图5-19a所示。 (2)疏水器带旁通管,如图5-19b所示。 (3)疏水器带滤清器时,滤清器安装另计,如图5-19c所示。
第二节 给排水工程工程量计算
2.蹲式大便器 蹲式大便器按冲洗方式分为冲洗水箱式和冲洗阀式。
3.小便器 小便器按其形式和安装方式分为挂斗式和立式。
图5-9 高水箱蹲式大便器的安装范围 图5-10 冲洗阀蹲式大便器的安装范围
第二节 给排水工程工程量计算
4.小便槽冲洗管安装工程量计算 小便槽冲洗管定额包括的范围仅为冲洗花管本身,冲洗花管按“m”
散热器安装,以“组”计量;钢制壁式散热器安装,以“组”计量;钢制 柱式散热器安装,以“组”计量。
图5-22 钢制散热器外形 a)钢串片式散热器 b)钢制闭式对流散热器 c)钢制板式散热器 d)钢制柱形散热器
第三节 采暖工程工程量计算
3.光排管散热器制作与安装工程量
按制作散热器管材的直径不同和A型、B型,分别以“m”计量。
8—用具 9—套管 10—分配管道
第四节 燃气工程工程量计算
(一)管道分界 (1)室内外管道分界以地下引入室内的管道室内第一个阀门为界,地上引入 室内的管道以墙外三通为界。 (2)室外管道与市政管道以两者的碰头点为界。 (二)进户管道(引入管)
自室外管网至用户总开闭阀门为止,这段管道称为进户管道(引入 管),引入管直接引入用气房间(如厨房)内,但不得敷设在卧室、浴室、 厕所。 (三)室内管道
计算,以“10m”为单位套用定额。
图5-11 普通挂斗式小便器安装范围
图5-12 小便槽安装范围 1—DN15截止阀 2—DN15多孔冲洗管
3—小便槽踏步 4—地漏
第二节 给排水工程工程量计算
(四)水龙头和排水部件安装工程量计算 1.水龙头和排水栓
污水池、洗涤池、盥洗槽是钢筋混凝土结构物,在1m处安 装水龙头并在排水口处装设排水栓,以保护排水口、便于连接 排水管和方便使用。 2.地漏
淋浴器有成品的,也有用管件和管子在现场组装的。 (三)便溺器具安装工程量计算
便溺器具有大便器和小便器,按其组成可分为便器和冲洗设备。 1.坐式大便器
坐式大便器按水箱的设置方式分为低水箱坐式大便器、带水箱坐式大 便器、连体水箱坐式大便器。
第二节 给排水工程工程量计算
图5-7 淋浴器安装范围
图5-8 坐式低水箱大便器安装范围
第二节 给排水工程工程量计算
表5-6 水平给水管高度表(单位:mm)
2.计算方法 (1)浴盆安装。 (2)妇女净身盆。
第二节 给排水工程工程量计算
(3)洗脸盆。
图5-5 冷热水浴盆的安装范围
第二节 给排水工程工程量计算
(4)洗涤盆。
图5-6 洗脸盆的安装范围
第二节 给排水工程工程量计算
洗涤盆定额子目中未计价材料为盆具、水嘴等;肘式开关、脚踏开关、 回转龙头、回转混合龙头开关洗涤盆定额子目,未计价材料为盆具、开关 和龙头等。 (5)化验盆。 (二)淋浴器的安装工程量计算
第二节 给排水工程工程量计算
3)管道消毒、冲洗同室内给水管道安装。 4)管道土石方工程量计算要根据设计开挖深度和土壤类别,确定管沟的断 面形状,当沟深小于表5-3所示的直槽最大深度时,管沟可为矩形,否则应
设梯形断面。
表5-3 深度在5m以内的放坡系数表
第二节 给排水工程工程量计算
2.计算放坡时,在交接处的重复工程量不予扣除,原槽、坑作基础垫层时, 放坡自垫层下表面开始。
图5-23 光排管式散热器 a)A型 b)B型 (D为排管直径)
第三节 采暖工程工程量计算
4.暖风机和热空气幕安装 按质量不同,分别以“台”计量。 五、小型容器制作安装工程量计算 1.各种类型的钢板水箱制作 按每个质量的不同分档,以“100kg”计量。 2.水箱安装工程量 (1)补水箱、膨胀水箱、矩型和圆型钢板水箱的安装以容积(m3)不同分档, 按“个”计量。
水箱安装工作包括:水箱稳固、装配件(外人梯、内人梯)、水压试 验。 (2)集气罐、分气缸制作与安装。 (3)除污器制作安装。
第四节 燃气工程工程量计算
一、管道安装工程量计算 室内燃气管道的组成见图5⁃24。
图5-24 室内燃气管道的组成 1—用户引入管 2—引入口总阀 3—水平干管及立管 4—用户支管 5—计量表 6—软管 7—用具连接管
《全国统一安装工程预算定额》是依据现行有关国家的产品标准、设计 规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编 制的,也参考了行业、地方标准以及有代表性的工程设计、施工资料和其 他资料;它是参照目前国内大多数施工企业采用的施工方法、机械化装备 程度、合理工期、施工工艺和劳动组织条件制定的。 三、与其他分册的关系
第三节 采暖工程工程量计算
图5-20 单体安装的阀门 a)减压阀 b)疏水阀 c)安全阀 d)压力表
第三节 采暖工程工程量计算
1.铸铁散热器安装工程量 铸铁散热器分柱形和圆翼形、长翼形三种。
图5-21 铸铁散热器示意图
第三节 采暖工程工程量计算
2.钢制散热器安装工程量 如图5⁃22所示,钢制闭式散热器安装,以“片”计量;钢制板式
图5-1 室外给水管道系统组成
第二节 给排水工程工程量计算
2.排水管道(见图5-2)
图5-2 室外排水管道系统组成
第二节 给排水工程工程量计算
(二)工程量计算
1.室内给水管道安装工程量计算 工程量计算总的顺序:由入(出)口起,先主干,后支管;先进入,后排出;
先设备,后附件。 2.室内排水管道安装工程量计算 管道安装工程量区分不同材质、连接方式、公称直径、接头材料分别以“m” 计算,不扣除管件阀门所占长度。 3.室外给水系统工程量计算 (1)室外给水管道安装。 (2)室外给水管道栓类、阀门、水表的安装 1)阀门安装以螺纹、法兰连接分类,按直径大小分档次,以“个”计算。 2)水表安装计量同室内给水管道水表安装。
第三节 采暖工程工程量计算
图5-15 自然循环上分式单管系统
(2)蒸汽采暖系统。
图5-16 机械循环上分式双管系统
第三节 采暖工程工程量计算
(二)采暖管道工程量计算 1.采暖管道界线划分
要编制室内采暖工程施工图预算,必须要先对采暖工程的范围进行划 分。 (1)室内外管道划分规定:以入口阀门或建筑物外墙皮外1.5m为界。 (2)生活管道与工业管道划分规定:以锅炉房或泵站外墙皮外1.5m为界。 (3)工厂车间内采暖管道以车间采暖系统与工业管道碰头点为界。 (4)设在高层建筑内的加压泵间管道以泵间外墙皮为界,泵间管道执行工业 管道定额。 2.工程量计算规则
图5-19 疏水器组示意图 a)不带旁通管 b) 带旁通管 c)带滤清器
第三节 采暖工程工程量计算
(三)单体安装 减压器、疏水器单体安装套用同管径阀门全国统一安装工程预算定额;
安全阀按公称直径不同以“个”计量,用第六册《工业管道工程》定额; 压力表可使用第十册《自动化控制装置及仪表安装工程》定额,如图5⁃20所 示。 四、供暖器具制作安装工程量计算
各种阀门安装工程量应按其不同类别、规格型号、公称直径和连接方 式,分别以“个”为单位计算。 2.浮标液面针、水搭、水池浮漂水位标尺制作安装 (1)浮标液面针的安装以“组”为单位计算。
第二节 给排水工程工程量计算
(2)水塔、水池浮漂水位标尺制作安装均以“套”为单位计算。 三、水表组成与安装工程量计算 (一)工程量计算规则 (1)法兰水表安装以“组”计算。 (2)螺纹水表安装以“组”计算。 (二)定额套用
地漏安装以“个”计量,以“10个”为单位套用定额,未 计价材料是地漏,地漏安装示意图详见图5⁃13。 3.地面清扫口
在连接2个及以上大便器或3个及3个以上卫生器具的污水 横管上应设清扫口,见图5⁃14。
第二节 给排水工程工程量计算
图5-13 地漏安装示意图
图5-14 清扫口安装示意图 1—铜清扫口盖 2—铸铁清扫口身 3—排水
