各种熔断路器的型号规格对照表

合集下载

常用熔丝和开关规格

常用熔丝和开关规格
熔丝常用规格 20、 25、 35、50、63、80 、 、 、 、 、 100 、125、160、200 、250 、 、 315 、400、500 、630、800 、 、 1000 、1250 、1600
熔断器功能在于短路保护而非过载保护
常用的空气开关规格
• 照明电路用DZ型的分6, 10, 16, 25, 32(A) • 动力电路用DW和DZ型分20, 32, 50, 63, 80, 100, 125, 160, 250, 400, 600, 800, 1000(A)
常用三相漏电保护器
• • • • • 低压的漏电保护器有: DZL18-20系列漏电开关(两极)、DZL31漏电保护器(两极) K系列漏电保护器(2、3、4极)、DBK2 系列漏电保护开关、DZL43、FIN 系列漏电保护开关、E4FL 列漏电保护器 、F360 系列漏电保护开关、DZL29 系列漏电保护断路器、 等系列型号。 低压的漏电保护器(开关)的漏电动作电流分为10、20、30、100、300、 500毫安等规格等级,额定电流分为10、16、20、25、32、40、63、80、 100、120、150.....安培等规格。 虽然在国标GB 50096--1999 《住宅设计规范》中明确每户要装,每单元要 装,整栋楼要装低压的漏电保护器,但是在实际上存在很大的问题,因为只 要有一点漏电;将造成整户,整个单元、整栋楼房、的跳闸停电,有的电业 部门甚至连单元配电箱都不打算使用三相空气开关,原因是“一相短路,将 一起全单元跳闸,扩大了停电的范围”。所以现在大家只执行“在插座回路 中安装低压漏电保护器(开关)的规范。 一般每户要装低压的漏电保护器 (开关),可以选用漏电动作电流为10、20、30、毫安,额定电流32A (140平方以内)60安培(160平方米以上)、每单元要装,整栋楼要装,可 以以总户数乘以20安培来选开关的额定电流。选用漏电动作电流100--300毫 安的低压的漏电保护器(开关)。

熔断器的选择规范

熔断器的选择规范

电流1.2-2倍。

追问:

能说详细点吗

回答:

熔断器的选择

(一) 熔断器类型的选择

应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如

HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆

筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.

(二) 熔断器规格的选择

1.熔体额定电流的选择

(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负

载电流.

(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.

(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动

机启动时间的长短来选择熔体的额定电流.

对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体

=Ist/(2.5~3)

式中 Ist——电动机的启动电流,单位:A

对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流

IN熔体=Ist/(1.6~2)

对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:

In=(2.0~2.5)Imemax+∑Ime

注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容

量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.

电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电

动机的额定电流;

(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In

约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流

In 约等于线路电流的1~2.5倍.

熔断器基础知识、熔断器选择汇总

熔断器基础知识、熔断器选择汇总

熔断器基础知识、保险丝、断路器

[字体:大中小]

熔断器也被称为保险丝,IEC127标准将它定义为"熔断体(fuse-link)"。它是一种安装在电路中,保证电路安全运行的电器元件。熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护

熔断器

熔断器

利用金属导体作为熔体串联于电路中,当过载或短路电流通过熔体时,因其自身发热而熔断,从而分断电路的一种电器。熔断器结构简单,使用方便,广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

结构和特性

熔断器主要由熔体、外壳和支座 3部分组成,其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金,其熔点低容易熔断,由于其电阻率较大,故制成熔体的截面尺寸较大,熔断时产生的金属蒸气较多,只适用于低分断能力的熔断器。高熔点材料如铜、银,其熔点高,不容易熔断,但由于其电阻率较低,可制成比低熔点熔体较小的截面尺寸,熔断时产生的金属蒸气少,适用于高分断能力的熔断器。熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。

熔断器具有反时延特性,即过载电流小时,熔断时间长;过载电流大时,熔断时间短。所以,在一定过载电流范围内,当电流恢复正常时,熔断器不会熔断,可继续使用。熔断器有各种不同的熔断特性曲线(见图),可以适用于不同类型保护对象的需要。

熔断器

分类

熔断器根据使用电压可分为高压熔断器和低压熔断器。根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。

低压开关的所有产品型号

低压开关的所有产品型号

低压开关的所有产品型号

一,框架断路器:

壳架等级1000 3P4P 200, 400, 630,800,1000

1600 3P,4P 800,1000,1250,1600

2000 3P4P 1250,1600,2000

3200 3P4P 2000,2500, 3200

4000 3P4P 2500,3200, 4000

6300 3P4P 4000,5000,6300

二,塑壳断路器:(本体,漏电,电子智能)(M标准,H高分段,E电子智能)

附件:报警,分励,辅助,欠压,

壳架等级63 3P4P 6,10,16,20,25,32,40,50,63

100 3P4P 10,16,20,25,32,40,50,63,80,100

225 3P4P 100,125,140,160,180,200,225

250 3P4P 160,180,200,225,250

400 3P4P 225,250,315,350,400

630 3P4P 400,500,630

800 3P4P 630,700,800

三,隔离开关(本体,带熔芯)

壳架等级:40,50,63,80,100,125,160,200,250,315,400,500,630,1000,1250,1600,2000,2500,3150 四,交流接触器(交流,直流)(可逆变接触器,切换电容接触器,星三角启动器,辅助触头)

壳架等级:AC-3

09,12,18,25,32,40,50,65,80,95,115,150,185,225,265,330,400,500,630,800

低压断路器ppt课件

低压断路器ppt课件
式中,IMN max为容量最大的一台电动机的额定 电流,ΣIMN为其余电动机额定电流的总和。
36
(4)为防止发生越级熔断,上、下级(即供电干、
支线)熔断器间应有良好 的协调配合,为此,应使 上一级(供电干线)熔断器的熔体额定电流比下一 级(供电支线)大1~2个级差。 (5)对半导体器件的保护可按下式
插入式熔断器插入式熔断器无填料封闭管式熔断器无填料封闭管式熔断器有填料封闭管式熔断器有填料封闭管式熔断器螺旋式熔断器螺旋式熔断器半导体器件保护用熔断器半导体器件保护用熔断器自复式熔断器自复式熔断器熔体额定电流a熔断器额定电流a设计代号l螺旋式m无填料密封管式t有填料密封管式s快速式z自复式熔断器如型号rc1a1510rl160300熔断器型号及含义熔断器的图形文字符号插入式熔断器插入式熔断器主要应用于额定电压380v以下的电路末端作为供配电系统中对导线及电气设备如电动机负荷电器以及220v单相电路例如民用照明电路及电气设备的短路保护电器
11
低压断路器的安装与使用 (1)低压断路器应垂直安装,电源线应接在上端,负载 接在下端。 (2)低压断路器用作电源总开关或电动机的控制开关时, 在电源进线侧必须加装刀开关或熔断器等,以形成明显 的断开点。 (3)低压断路器使用前应将脱扣器工作面上的防锈油脂 擦净,以免影响其正常工作。同时应定期检修,清除断 路器上的积尘,给操作机构添加润滑剂。 (4)各脱扣器的动作值调整好后,不允许随意变动,并 应定期检查各脱扣器的动作值是否满足要求。 (5)断路器的触头使用一定次数或分断短路电流后,应 及时检查触头系统,如果触头表面有毛刺、颗粒等,应 及时维修或更换。

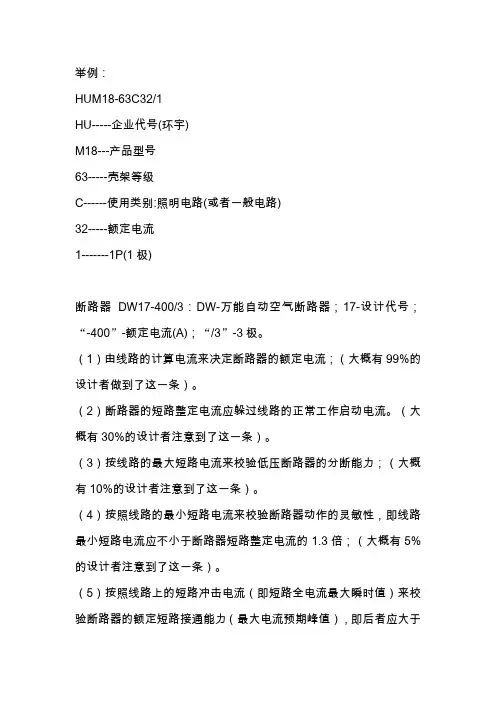

断路器型号意义含义

断路器型号意义含义

断路器型号意义含义电气常识 2010-04-26 23:05:17 阅读641 评论1 字号:大中小 目前我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。其代表意义为:建筑电气安装工程实用技术手册(上、下册)①—产品字母代号,用下列字母表示:S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。②—装置地点代号:N—户内;W—户外。③—设计系列顺序号:以数字1、2、3……表示。④—额定电压,KV。⑤—其它补充工作特性标志:G—改进型;F—分相操作。⑥—额定电流,A。⑦—额定开断电流,KA。⑧—特殊环境代号。低压断路器:DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器;DW17(ME)系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器:DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注:1、这里的部分型号现已停产,但还有在装的在用。2、外国引进、合资型号等未列入。补充:GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中(Ⅲ)-------Ⅲ型(设计序号)630---------适用于额定电流在630A以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关高压断路器的主要技术参数通常用下列参数表征高压断路器的基本工作性能:(1)额定电压(标称电压):它是表征断路器绝缘强度的参数,它是断路器长期工作的标准电压

断路器型号含义

断路器型号含义

断路器型号含义

2010-03-08 18:53:03 阅读183 评论0 字号:大中小订阅

目前我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。其代表意

义为:

①—产品字母代号,用下列字母表示:

S—少油断路器;

D—多油断路器;

K—空气断路器;

L—六氟化硫断路器;

Z—真空断路器;

Q—产气断路器;

C—磁吹断路器。

②—装置地点代号:

N—户内;

W—户外。

③—设计系列顺序号:

以数字1、2、3……表示。

④—额定电压,KV。

⑤—其它补充工作特性标志:

G—改进型;

F—分相操作。

⑥—额定电流,A。

⑦—额定开断电流,KA。

⑧—特殊环境代号。

低压断路器:

DW10系列框架式自动开关;

DWX15、DWX15C系列万能式限流断路器;

DW17(ME)系列万能式断路器;

DZ10系列塑料外壳式自动开关;

DZ15系列塑料外壳式断路器;

DZX10系列塑料外壳式限流断路器;

DZ20系列塑料外壳式断路器;

DZ25系列塑料外壳式断路器;

高压断路器:

DW系列高压户外安装多油断路器;

SW系列高压户外安装少油断路器;

SN系列高压户内安装少油断路器;

ZW系列高压户外安装真空断路器;

ZN系列高压户内安装真空断路器;

LW系列高压户外安装SF6断路器;

LN系列高压户内安装SF6断路器;

注:1、这里的部分型号现已停产,但还有在装的在用。2、外国引进、合资型号等未列入。

补充:

GW-110(III)W-630、

G------隔离开关

W------户外使用

110---------适用于额定电压为110KV的系统中

(Ⅲ)-------Ⅲ型(设计序号)

电气元件选型

电气元件选型

JRD系列电子式热继电器,适用于交流50/60Hz,额定工作电压690V 及以下,电流0.5-630A的电路中,能对电机可能发生的断相起动、堵转、 过负荷、断相运行, 供电变压器侧断相引起的低压侧相不平衡等故障提供良 好的保护,具有灵敏度高、功能全、尺寸安装和导轨安装,可以全面取代 双金属片式热继电器,其使用范围除各种交流单、三相电机外也适用于单、 三相用电设备及仪器。产品符合GB14048.4,IEC60947.4标准。
JR20系列金属片式热继电器
适用范围 热继电器主要适用于交流50Hz,主电路额定绝缘电压至660V,电流至 160A电力系统中作为三相交流电动机的过载、断相保护。
结构特征
JR20热继电器的结构采用立体布置式(又称“二层楼式”)结构, 全系列动作机构通用。热继电器为三相式,采用拉簧式跳跃动作机构, 可以获得良好的瞬间跳跃动作特性。除具有过载保护、断相保护、温度 补偿以及手动和自动复位功能外,还具有动作脱扣灵活性检查、动作脱 扣指示以及断开检验按钮等功能装置。热继电器通过专用的导电板可安 装在相应电流等级的交流接触器上。由于设计时充分考虑了CJ20交流接 触器各电流等级的相间距离、接线高度及外形尺寸,因此可于CJ20很方 便地配套安装。可以通过电流调节旋钮调整热继电器的整定电流值。电 流调节旋钮采用“三点定位”固定方式,消除了在旋动电流调节旋钮时 所引起的热继电器动作性能多变的弊病。动作灵活检查机构实现不打开 盖板、不通电就可方便地检查热继电器内部的动作情况。动作指示器可 清晰地显示出热继电器动作与否。按动检验按纽,断开常闭触头,即可 检查通电后控制回路的动作情况。当主电路中电动机过载或断相时,热 继电器动作,同时动作脱扣指示件弹出,显示热继电器已动作。热继电 器可手动复位,也可自动复位,复位后,热继电器即可再次投入工作。

断路器及图示介绍

断路器及图示介绍

断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kV以上的成为高压电器;

低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器;它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行

保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合;而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用;

分类:

按操作方式分有:电动操作、储能操作和手动操作;

按结构分有:万能式和塑壳式;

按使用类别分有:选择型和非选择型;

按灭弧介质分有:油浸式、真空式和空气式;

按动作速度分有:快速型和普通型;

按极数分有:单级、二级、三级和四级等;

按安装方式分有:插入式、固定式和抽屉式等;

高压断路器或称高压开关是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器多油断路器、少油断路器、六氟化硫断路器SF6断路器、真空断路器、压缩空气断路器等

高压开关

额定电压1kV及以上主要用于开断和关合导电回路的电器;

高压负荷开关

高压负荷开关是一种功能介于和之间的电器,高压负荷开关常与串联配合使用;用于控制电力

变压器;高压负荷开关具有简单的灭弧装置,因为能通断一定的负荷电流和过负荷电流;但是它

DW15-630型断路器

DW15-630型断路器

适用范围

义及分类

作条件和安装条件

征(DW15-630型断路器)

路用户接线图(DW15-630型断路器)

征(DW15-1000~4000型断路器)

术参数

安装尺寸

、使用及维护

适用范围

系列万能式断路器(以下简称断路器),该断路器主要用于交流50Hz,额定电流为630~4000 ~1140V(其中额定电流为1000~4000A的额定电压为380V)的配电网络中,用来分配电能、保免受过载、欠电压和断路器故障的危害。也能在交流50Hz,380V电网中用来保护电动机的过。在正常条件下,断路器可作为线路不频繁转换及电动机不频繁起动之用。由于断路器还具有以对电网作选择性保护。对于抽屉式断路器,由于主电路和二次回路采用了插接式结构,省略需的隔离开关。具有一机二用的特点。操作与维护方便,提高了配高了配电系统的安全性、连

合标准:JB8590.1,IEC60947-2及GB14048.2

义及分类

2.1型号及含义

2.2分类:

按用途分

a.配电用

b.保护电动机用

按选择保护性能分

a.选择型

b.非选择性

按传动装置分

手柄直接传动(正面中央手柄直接传动和侧面手柄直接传动,额定工作电压1140V只供侧面

b.电磁铁传动

按脱扣器种类分

a.具有过电流脱扣器

b.具有过电流脱扣器和分励脱扣器

c.具有过电流脱扣器和欠电压瞬时(或延时)脱扣器

d.具有过电流脱扣器、欠电压瞬时(或延时)脱扣器和分励拖扣器

按过电流保护种类分

a.短路瞬时动作

b.过载长延时,短路短延时及特大短路瞬时动作

按欠电压保护种类分

a.欠电压瞬时动作

b.欠电压延时动作

按主回路进出线方式分

断路器熔断器知识

断路器熔断器知识

熔断器型号及含义
□ □ □- □ / □
熔体额定电流(A)
wk.baidu.com
熔断器额定电流(A) 设计代号
C—瓷插式
L—螺旋式
M—无填料密封管式
T—有填料密封管式
S—快速式
Z—自复式
R —熔断器
如型号RC1A — 15/10
RL1—60/300
熔断器的图形、文字符号
FU
熔断器—插入式熔断器
插入式熔断器主要应用于额定电压 380V以下的电路末端,作为供配电 系统中对导线、及电气设备(如电 动机、负荷电器)以及220V单相电 路(例如民用照明电路及电气设备) 的短路保护电器。
调高整定值至规定值
调整触头压力或更换弹簧 更换触头或修整接触面 重新拧紧
熔断器
❖ 熔断器是电网和用电设备的安全保护电器之 一,是用来进行短路保护的器件。当通过熔 断器的电流大于一定值(通常是熔断器的熔 断电流)时能依靠自身产生的热量,是特制 的金属(熔体)熔化而自动分断电路。
熔断器结构
❖ 熔断器由熔体和支持件构成。 ❖ 熔体 丝状或片状,熔体材料通常有两种,一
断路器闭合后一 定时间自行分断
热脱扣器整定值过小
触头压力过小
断路器温升过高 触头表面过分磨损或接触不良
两个导电零件链接螺钉松动
处理方法 检查施加电压或更换线圈

项目一、低压熔断器的结构与选用

项目一、低压熔断器的结构与选用
(1)、结构:主要 由瓷帽、熔断体 (熔芯)、瓷套、 上、下接线桩及底 座等组成。熔芯内 除装有熔丝外,还 填有灭弧的石英砂。
1、 RL系列螺旋式熔断器
(2)RL系列螺旋式熔断器的特点:
a)一般用于工业控制电路,体积小、带有指示器; b)熔体是细铜丝或铜薄片; c)额定电流小,分断能力不高; d)安装连接时应注意进出接线方式。 用电设备的连接线应接到金属螺旋壳的上 接线端,电源线应接到底座的下接线端,以便 更换熔管时金属螺旋壳上不会带电,保证用电 安全。
(4)RT系列有填料封闭管式熔断器
a、结构:
锡桥——在过载时先熔 断其熔点只有232度,形 成多个并联电弧.改善过 载性能。
变截面小孔——在短路 时迅速熔断,将电弧熄灭
(4)RT系列有填料封闭管式熔断器
b、工作原理:
当电路发生过载时,锡桥熔断,切断过载负荷,起 过载保护作用;当短路电流通过熔片时,首先锡桥熔断, 产生多段并行的电弧,进而变截面小孔处熔断,在填料 石英沙的冷却作用下,很快将电弧熄灭,起短路保护作 用。过载保护和短路保护都会使指示器熔体熔断,指示 器弹出。
(2)熄灭电弧的本方法
1)拉长电弧
(2)熄灭电弧的本方法
2)纵缝灭弧
(2)熄灭电弧的本方法
3)金属栅片灭弧
被切割 成短弧
(2)熄灭电弧的本方法
4)固体产气灭弧

断路器型号意义含义

断路器型号意义含义

断路器型号意义含义

D—多油断路器;

K—空气断路器;

L—六氟化硫断路器;

Z—真空断路器;

Q—产气断路器;

C—磁吹断路器。

②—装置地点代号:

N—户内;

W—户外。

③—设计系列顺序号:

以数字1、2、3……表示。

④—额定电压,KV。

⑤—其它补充工作特性标志:

G—改进型;

F—分相操作。

⑥—额定电流,A。

⑦—额定开断电流,KA。

⑧—特殊环境代号。

低压断路器:

DW10系列框架式自动开关;

DWX15、DWX15C系列万能式限流断路器;

DW17(ME)系列万能式断路器;

DZ10系列塑料外壳式自动开关;

DZ15系列塑料外壳式断路器;

DZX10系列塑料外壳式限流断路器;

DZ20系列塑料外壳式断路器;

DZ25系列塑料外壳式断路器;

高压断路器:

DW系列高压户外安装多油断路器;

SW系列高压户外安装少油断路器;

SN系列高压户内安装少油断路器;

ZW系列高压户外安装真空断路器;

ZN系列高压户内安装真空断路器;

LW系列高压户外安装SF6断路器;

LN系列高压户内安装SF6断路器;

注:1、这里的部分型号现已停产,但还有在装的在用。2、外国引进、合资型号等未列入。

补充:

GW-110(III)W-630、

G------隔离开关

W------户外使用

110---------适用于额定电压为110KV的系统中

(Ⅲ)-------Ⅲ型(设计序号)

630---------适用于额定电流在630A以下的系统中

GN22-10/2000、

G------------隔离开关

N------------户内使用

22-----------设计序号

2000-----------适用于额定电流在2000A以下的系统中

隔离开关、熔断器介绍

隔离开关、熔断器介绍
熔件熔化时间的长短,取决于通过的电流 和熔件熔点的高低。当电路中通过很大的 短路电流时,熔件将爆炸性地熔化并气化, 迅速熔断;当通过不是很大的过电流时, 熔件的温度上升的较慢,熔件熔化的时间 也就较长。熔件材料的熔点高,则熔件熔 化慢、熔断时间长;反之,熔断时间短。
熔断器的工作过程大致可分为以下 四个阶段:
(1)熔断器的熔件因过载或短路而加热到 熔化温度;
(2)熔件的熔化和气化; (3)触头之间的间隙击穿和产生电弧; (4)电弧熄灭、电路被断开。
3、技术参数
(1)额定电压。熔断器长期能够承受的正 常工作电压。此电压应等于安装处电力网 的额定电压。
(2)额定电流。熔断器壳体部分和载流部 分允许通过的长期最大工作电流。长期通 过此电流时,熔断器不会损坏。
GW4-126户外交流高压隔离 开关
常见的隔离开关:
GW4-126型户外交流高压隔离开关 (以下简称隔离开关)适用于频率 50Hz,额定电压为126KV的电力系 统中,作为有电压无负荷时开合电路 用。其中防污型的隔离开关可满足重 污秽地区用户的要求,并可以有效地 解决隔离开关在运行中出现的污闪问 题。
隔离开关的检修内容
1 所有的接线螺栓力矩扳手紧固。 2 用无水酒精清洗刀闸接触面,检查刀闸动、静触头是否变形、松
动,有变形应更换。如有松动应重新紧固,最后在刀闸接触面处 涂一层凡士林。 3 清除绝缘子表面尘垢,仔细检查绝缘子是否破损,胶装是否松动。 检查绝缘子瓷件与法兰浇装情况,如有脱块应及时修补,瓷件松 动及铁法兰有裂纹则应更换,必要时做探伤检测。 4 检查各销轴及转动部分是否灵活,并在转动部分涂适应使用地区 气候条件的润滑油。 5 检查各连接紧固螺栓,是否有松动。 6 检查机构及附装的五防闭锁装置、机械闭锁装置是否移位或松动, 闭锁是否可靠。 7 接线板及引线检查,无过热、烧损情况,若有可用砂纸打磨修复。

断路器型号含义

断路器型号含义

适用范围:

低压熔断器适用于交流50Hz(或60Hz)、额定电压至1000V、额定电流至1000A,主要用在电气装置中作线路过载和短路保护。

熔断器的结构:

1、组成:熔体、安装熔体的绝缘管、端盖、触头、衬垫或绝缘座。

2、熔体的材料

①低熔点材料,如铅锡合金,锌等

②高熔点材料,如银、铜等。

常将熔体制成丝状或片状。绝缘管内具有灭弧作用的材料。

产品型号含义规格电流

RT 16 □ □

↓ ↓ ↓ ↓

熔断器设计序号00、1、2、3 2~1000A

熔断器特性

gG型熔断体:电气装置中作线路过载和短路保护。

aM型熔断体:保护电机类。

aR型熔断体:保护半导体设备。

交流接触器型号含义:

现以常用的交流接触器为例说明:

例CJ10-20

C-表示接触器

J-表示交流

10-表示设计序号

20-表示主触头额定工作电流

还有线圈的控制电压,辅助触电的额定电流,使用时要特别注意控制电压的等级。

接触器型号含义:

接触器的型号众多,以CJX2-2510(2501)型号含义:CJ:交流接触器;X:小型;2:设计序号;25:额定工作电流数值;10:一常开辅触点;01:一常闭辅触点。另有CJX2-4011,11:一常开一常闭辅触点。

选择接触器可按上述作参考。

交流接触器结构与工作原理

(一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成:

图1 CJ10-20型交流接触器

1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路

环 7一静铁心 8一弹簧 9一动铁心

10一辅助常开触点 11一辅助常闭触点

(1)电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成,其作用是将电磁

常用电器元器件选型断路器,接触器,熔断器,变压器,热继电器及依据

常用电器元器件选型断路器,接触器,熔断器,变压器,热继电器及依据
常用电器元器件选型断路器,接触 器,熔断器,变压器,热继电器及 依据
主要电气元件的作用
电气名称 刀开关
转换开关 断路器 熔断器 讲解大纲
接触器
主要品种
大电流刀开关 熔断器式刀开关 开关板用刀开关 负荷开关
组合开关 换向开关
框架式(万能式)断路器 塑料外壳式断路器 限流式断流器 漏电保护断路器
有填料熔断器 无填料熔断器 快速熔断器 自复熔断器
殊场所,如冶金和化工等行业
14
接触主要参数 项目
额定电压 额定电流 通断能力 动作值
符号 UN IN
I
含义及标准
在规定条件下,保证接触器正常工作的电压值.通常,最大工作电压即为额定绝缘 电压.一个接触器常常规定几个额定电压,同时列出相应的额定电流或控制 功率
交流接触器 直流接触器
用途 主要用于电路隔离,也能不频繁地接通和分 断容量不大的低压电路或直接启动小容量电 机
用于两种以上电源或负载的转换和通断电路
用于线路过载、短路或欠压保护,也可用作 不频繁接通和分断电路
用于线路或电气设备的短路和过载保护
主要用于远距离频繁起动或控制电动机,以 及接通和分断正常工作的电路
5 快速式熔断 RLS

RS0
分断能力大,熔断速度快
硅半导体器件过载。短路保护
6 管式熔断器 R1 保
