J2EE层次设计架构典型的三层结构表示层(present.
三层架构详解范文
三层架构详解范文三层架构是一种软件设计模式,将应用程序分为三个主要层次:表示层、业务逻辑层和数据访问层。
每个层次都具有不同的职责和功能,使得系统更易于维护、扩展和测试。
1.表示层:表示层是用户与系统之间的接口,负责接收用户输入、展示输出结果。
它是系统的外部界面,可以是一个网页、桌面应用程序、移动应用程序等。
表示层通常包括用户界面设计、用户体验设计和前端开发等方面,它负责与用户进行交互,将用户的请求传递给业务逻辑层进行处理,并将处理结果展示给用户。
2.业务逻辑层:业务逻辑层是系统的核心,负责处理系统的业务逻辑。
它包括了业务规则、工作流程和数据处理等方面。
业务逻辑层接收来自表示层的请求,根据业务规则进行数据处理和业务逻辑的计算,最后将结果返回给表示层。
在这个层次上,开发人员可以将系统的业务逻辑进行封装,使得系统的可复用性和可维护性更高。
3.数据访问层:数据访问层是负责对数据进行持久化存储和访问的层次。
它包括了数据库的管理和访问,以及与其他数据源的交互等。
数据访问层将业务逻辑层的数据请求转化为数据库操作,通过与数据库进行交互来进行数据的增删改查。
在这个层次上,开发人员可以实现数据缓存、事务管理、数据访问的优化等功能。
三层架构的主要优点有:1.松耦合:三层架构将整个系统分为三个独立的层次,各层次之间通过接口进行交互,使得各层次之间的耦合度降低。
这样,在修改或拓展其中一层次的功能时,不会对其他层次造成影响,提高了系统的灵活性和可维护性。
2.可扩展性:由于每个层次都有明确的功能和职责,因此可以很容易地拓展系统的功能。
例如,可以通过增加实现新的表示层、业务逻辑层或者数据访问层来实现系统功能的扩展。
3.可测试性:每个层次的功能相对独立,因此可以单独对每个层次进行测试。
这样可以更容易地进行单元测试和集成测试,提高了系统的可测试性和稳定性。
4.可维护性:三层架构将系统分为多个层次,使得每个层次的功能和职责更加清晰明确,减少了系统的复杂性。
《J2EE应用框架设计与项目开发》试题(附答案)
《J2EE应用框架设计与项目开发-2014》试题第一章J2EE体系结构一、单项选择题(每题2分,其中只有一个选择项为正确,多选、不选或错选该题均不得分)1、下列关于J2EE的说法,正确的是()A.是一套使用java进行企业级web应用开发的事实上的工业标准。
B.J2EE不是一种平台规范。
C.J2EE平台提供了多层分布式的应用模型,不能重新利用组件的能力。
D.J2EE不一定要基于J2SE。
答案:A2、J2ME是指()A.java to more enterpriseB.java 2 mobile editionC.java 2 micro editionD.java 2 mini edition答案:C3、J2EE的三层结构包括表示层、中间层、()A.服务层B.会话层C.保存层D.数据层答案:D4、在J2EE三层结构中,中间层与MVC设计模式中的()模块相对应。
A.视图B.控制器C.模型D.以上都不对答案:B5、JavaEE服务器与容器的关系是()A.服务器是javaEE容器基础,容器是它的一部分B.javaEE容器是服务器的基础,服务器是它的一部分C.二者没有什么关系D.服务器和容器指的是同样一个东西答案:A6、下列不属于J2EE标准服务的是()A.邮件服务B.安全服务C.短信服务D.消息服务答案:C7、下列不属于J2EE组成结构中的各元素的是()A.J2EE应用程序组件B.J2EE容器C.J2EE资源适配器D.J2EE磁盘答案:D8、下列那个不属于java技术框架SSH里面的()A.StrutsB.HiveC.SpringD.Hibernate答案:B二、多项选择题(其中有两个或两个以选择项为正确,不选、错选或多选均得0分,漏选则按选对率计分,每题3分。
)1、通常的瘦客户端多层次应用程序难于编写,是因为要设计多行复杂代码()A.用于事务处理B.用于状态管理C.用于多线程D.用于资源池E.用于其他的复杂的底层设计答案:ABCDE2、下列哪些是J2EE的标准服务:()A.邮件服务B.消息服务C.安全服务D.连接器提供的服务E.硬件检测服务答案:ABCD3、J2EE必须支持的应用组件有:()A.客户端应用程序B.代码编译器C.AppletsD.Servlets、JSP页面、JSF应用程序、过滤器、WEB事件监听器E.企业javabean组件答案:ACDE4、下列属于web服务器的是:()A.IISB.WeblogicC.ApacheD.TomcatE.Websphere答案:ACD三、判断题(每题1.5分)1、JAVA是由微软公司推出的。
J2EE的层次和组成
J2EE的层次和组成J2EE的层次和组成J2EE组件和“标准的” Java类的不同点在于:它被装配在一个J2EE应用中,具有固定的格式并遵守J2EE规范,由J2EE服务器对其进行管理。
以下是关于J2EE的层次和组成,欢迎大家参考!目前,Java 2平台有3个版本,它们是适用于小型设备和智能卡的Java 2平台Micro版(Java 2 Platform Micro Edition,J2ME)、适用于桌面系统的Java 2平台标准版(Java 2 Platform Standard Edition,J2SE)、适用于创建服务器应用程序和服务的Java 2平台企业版(Java 2 Platform Enterprise Edition,J2EE)。
J2EE是一种利用Java 2平台来简化企业解决方案的开发、部署和管理相关的复杂问题的体系结构。
J2EE技术的基础就是核心Java平台或Java 2平台的标准版,J2EE不仅巩固了标准版中的许多优点,例如"编写一次、随处运行"的特性、方便存取数据库的JDBC API、CORBA技术以及能够在Internet应用中保护数据的安全模式等等,同时还提供了对EJB(Enterprise JavaBeans)、Java Servlets API、JSP(Java Server Pages)以及XML 技术的全面支持。
其最终目的就是成为一个能够使企业开发者大幅缩短投放市场时间的体系结构。
J2EE使用多层的分布式应用模型,应用逻辑按功能划分为组件,各个应用组件根据他们所在的层分布在不同的机器上。
事实上,sun 设计J2EE的初衷正是为了解决两层模式(client/server)的弊端,在传统模式中,客户端担当了过多的角色而显得臃肿,在这种模式中,第一次部署的时候比较容易,但难于升级或改进,可伸展性也不理想,而且经常基于某种专有的协议??通常是某种数据库协议。

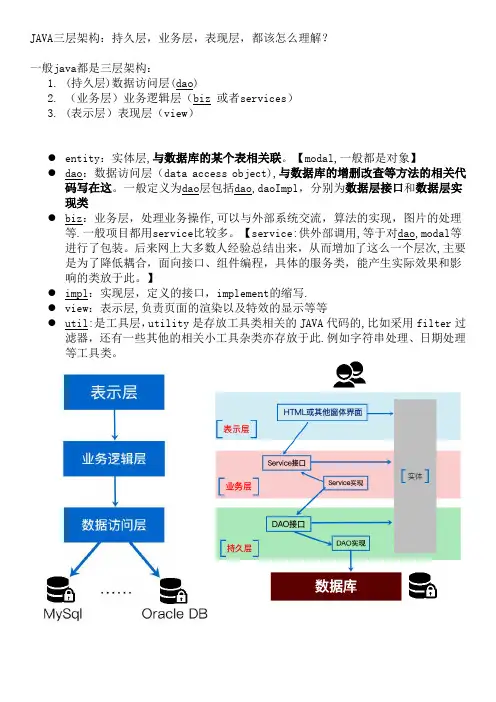

JAVA三层架构
JAVA三层架构:持久层,业务层,表现层,都该怎么理解?
一般java都是三层架构:
1.(持久层)数据访问层(dao)
2.(业务层)业务逻辑层(biz 或者services)
3.(表示层)表现层(view)
●entity:实体层,与数据库的某个表相关联。
【modal,一般都是对象】
●dao:数据访问层(data access object),与数据库的增删改查等方法的相关代
码写在这。
一般定义为dao层包括dao,daoImpl,分别为数据层接口和数据层实现类
●biz:业务层,处理业务操作,可以与外部系统交流,算法的实现,图片的处理
等.一般项目都用service比较多。
【service:供外部调用,等于对dao,modal等进行了包装。
后来网上大多数人经验总结出来,从而增加了这么一个层次,主要是为了降低耦合,面向接口、组件编程,具体的服务类,能产生实际效果和影响的类放于此。
】
●impl:实现层,定义的接口,implement的缩写.
●view:表示层,负责页面的渲染以及特效的显示等等
●util:是工具层,utility是存放工具类相关的JAVA代码的,比如采用filter过
滤器,还有一些其他的相关小工具杂类亦存放于此.例如字符串处理、日期处理等工具类。
J2EE体系结构
服务器
功能:提供容器运行环境,实现JEE规范中 的技术要求和功能 Apache Tomcat:流行的JSP/Servlet容器,免费 且精简(不含EJB容器),速度快。 JBoss:主流的J2EE开源应用服务器,实现了所 有的JavaEE服务。 BEA WebLogic:最成功的J2EE服务器,2008年 被Oracle收购 IBM WebSphere
Java 2平台企业版(J2EE) 适于创建服务器端的大型应用软件和服务系 统。
J2SE 平台
企业级应用
简单来说,企业级应用就是大规模的应用: 一般有许多的使用者,要有很长的生命期,所 以应用系统必须要稳定可靠。 组件往往分布在异构的计算环境中,所以应用 系统必须可以跨平台。 对系统的可维护性、可扩展性与可重用性有很 高的要求。 需要有事务管理、安全管理、线程管理等等。
组件
功能:由开发人员完成,用来实现应用系 统的功能 客户端组件:应用程序客户端组件 (application clients)或Applet组件 Web组件:JSP,Servlet或JSF组件 业务逻辑组件:EJB组件
容器
功能:提供组建运行环境,控制组建生命 周期 客户端容器,包括应用程序客户端容器和 Applet容器 Web容器:tomcat,weblogic EJB容器(重量级容器)
J2EE主流框架
Struct
Hibernate Spring
Hibernate
Spring
J2EE开发环境的搭建
开发工具:myeclipse 服务器:Tomcat,Jboss 浏览器:Firefox,Chrome 数据库:MySQL,Oracle 第三方插件

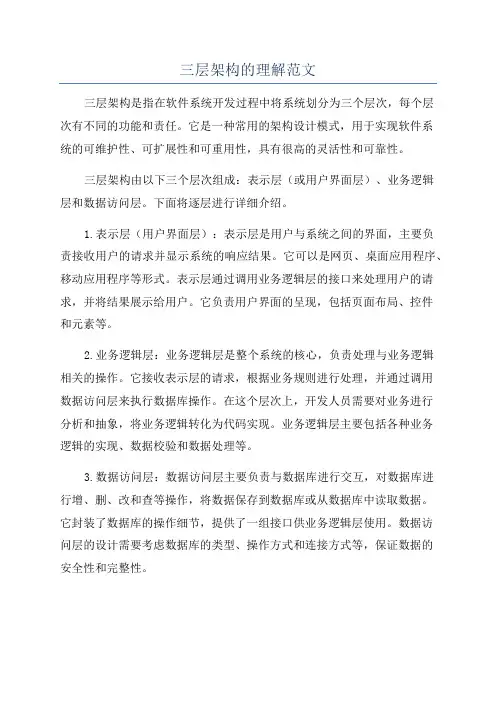

三层架构的理解范文
三层架构的理解范文三层架构是指在软件系统开发过程中将系统划分为三个层次,每个层次有不同的功能和责任。
它是一种常用的架构设计模式,用于实现软件系统的可维护性、可扩展性和可重用性,具有很高的灵活性和可靠性。
三层架构由以下三个层次组成:表示层(或用户界面层)、业务逻辑层和数据访问层。
下面将逐层进行详细介绍。
1.表示层(用户界面层):表示层是用户与系统之间的界面,主要负责接收用户的请求并显示系统的响应结果。
它可以是网页、桌面应用程序、移动应用程序等形式。
表示层通过调用业务逻辑层的接口来处理用户的请求,并将结果展示给用户。
它负责用户界面的呈现,包括页面布局、控件和元素等。
2.业务逻辑层:业务逻辑层是整个系统的核心,负责处理与业务逻辑相关的操作。
它接收表示层的请求,根据业务规则进行处理,并通过调用数据访问层来执行数据库操作。
在这个层次上,开发人员需要对业务进行分析和抽象,将业务逻辑转化为代码实现。
业务逻辑层主要包括各种业务逻辑的实现、数据校验和数据处理等。
3.数据访问层:数据访问层主要负责与数据库进行交互,对数据库进行增、删、改和查等操作,将数据保存到数据库或从数据库中读取数据。
它封装了数据库的操作细节,提供了一组接口供业务逻辑层使用。
数据访问层的设计需要考虑数据库的类型、操作方式和连接方式等,保证数据的安全性和完整性。
1.模块化:三层架构将系统划分为三个独立的层次,使得每个层次都具有独立的功能和责任。
这样可以提高代码的复用性,减少系统模块之间的耦合度。
2.可维护性:由于每个层次都有明确的功能和职责,因此当需要对系统进行扩展或修改时,只需对相应的层次进行修改,而不会影响到其他层次。
这样可以降低系统维护的难度和成本。
3.可扩展性:三层架构能够支持系统的可扩展性,当需求发生变化时,可以对一些层次进行扩展或替换,而不会对其他层次造成影响。
4.安全性:三层架构能够通过对不同层次的合理划分来保证系统的安全性。
通过控制数据访问层的权限,可以有效防止非法访问和数据泄露。
三层架构图
三层架构详解一.三层架构图二.系统各层次职责1.UI(User Interface)层的职责是数据的展现和采集,数据采集的结果通常以Entity object提交给BL层处理。
Service Interface侧层用于将业务或数据资源发布为服务(如WebServices)。
2.BL(Business Logic)层的职责是按预定的业务逻辑处理UI层提交的请求。
(1)Business Function 子层负责基本业务功能的实现。
(2)Business Flow 子层负责将Business Function子层提供的多个基本业务功能组织成一个完整的业务流。
(Transaction只能在Business Flow 子层开启。
)3.ResourceAccess层的职责是提供全面的资源访问功能支持,并向上层屏蔽资源的来源。
(1)BEM(Business Entity Manager)子层采用DataAccess子层和ServiceAccess子层来提供业务需要的基础数据/资源访问能力。
(2)DataAccess子层负责从数据库中存取资源,并向BEM子层屏蔽所有的SQL语句以及数据库类型差异。
DB Adapter子层负责屏蔽数据库类型的差异。
ORM子层负责提供对象-关系映射的功能。
Relation子层提供ORM无法完成的基于关系(Relation)的数据访问功能。
(3)ServiceAccess子层用于以SOA的方式从外部系统获取资源。
注:Service Entrance用于简化对Service的访问,它相当于Service的代理,客户直接使用Service Entrance就可以访问系统发布的服务。
Service Entrance为特定的平台(如Java、.Net)提供强类型的接口,内部可能隐藏了复杂的参数类型转换。
(4)ConfigAccess子层用于从配置文件中获取配置object或将配置object保存倒配置文件。
跟我学J2EE 系统构架和设计模式——软件系统架构设计中的层架构模式的应用
4、子曰:“我非生而知之者,好古,敏以求之者也”
5、师者:“传道、授业和解惑”
9、必须要合理地剪裁和取舍
( 1 )合理分层和保持合理的层次数量——通用的分层架构 对于大型的应用软件系统是非常必要的。但对于一些小型 的应用系统,不必要如此“细分”,否则反而影响性能。 ( 2 )针对不同的应用要求,可以对通用的分层架构进行一 定的剪裁
10、层模式中如何实现各层之间的关联 (1)各层之间的关联和协作 在系统的架构设计上,为了能够达到各层之间的关 联和协作,通常可以利用门面、控制器、观察者等架构模 式设计和实现层与层、包与包之间的连接。 ( 2 ) 利用门 面架 构设计模式实现 各层之间的关联 和协作的示例 (3)应用场和 门面模式通常用于 高层到底层的操 作(底层提供对 外观的具体实现, 而高层调用外观 所封装的各个具 体的实现)。
(2)利用工厂模式构建通用的创建者 为了保证层内的组件的通用型,在层中提供一个工厂 组件对外提供创建本层内的相关组件的服务,从而封装对 象的创建逻辑。
本讲的简要回顾
1、子曰:“学而不思则罔,思而不学则殆。” “学而时习之”
2、子曰:“知之者不如好之者,好之者不如乐之者 ”
3、子曰:“三人行,必有我师焉”
层结构模式是最成熟的软件体系架构模式
(2)由于每一层最多只影响到与其有关的上/下两层,同时 只要给相邻层提供接口,就可以允许每层用不同的方法和 技术实现,因此为软件系统的重用提供了强大的技术支持。 2、为什么要进行分层 (1)模块化编程实现 程序设计语言中的函数、方法、类等都是使得程序 “模块化”的实现手段(一个应用程序是由若干关联模块 构成),但模块间的随意的消息发送,会造成一个网状模 型的产生,随模块数量的增加,会使项目难以维护。
软件开发的3层架构和多层架构的概念详解
软件开发的3层架构和多层架构的概念详解1 :三层架构:1)数据访问层:DAL:用于实现与数据库的交互和访问,从数据库猎取数据或保存数据到数据库的部分。
2)业务规律层:BLL:业务规律承上启下,用于对上下交互数据进行规律处理,实现业务目标。
3)表示层:Web主要实现和用户的交互,接受用户或返回用户恳求的数据结果的呈现,而详细的数据处理则会交给业务规律层和数据访问层去处理。
4)业务实体Modeh用于封装实体类数据结构,一般用于映射数据库的数据表或视图,用以描述业务中客观存在的对象。
Model分别出来时为了更好地解耦,更好的发挥分层、复用、扩展增加敏捷性。
5)通用Common:通用的帮助工具类(数据校验、加密解密、缓存处理等)6)数据库访问类时对ADONET的封装,封装了一些常用的重复的数据库操作。
微软的企业库SQLHelper.cs,为DAL供应访问数据库的帮助工具。
数据摩2:三层架构:(高)内聚:一个模块内各个元素彼此相关联的紧密程度(低)耦合:软件结构内不同模块之间依靠程度的度量。
优点1:三层结构将表示部分和业务规律部分根据客户层和应用服务器分别,客户端和应用服务㈱、应用服务器和数据库服务器之间的通信以及异构平台之间的数据交换都可以通过中间件或者相关程序来实现。
复用降低、周期缩短、维护便利。
优点2:分层结构将数据访问和规律操作都集中到组件中,增加了系统的复用性。
CS. BS 系统通用底层。
不管是、WINFORM、VVebService优点3:系统的扩展性大大增加。
缺点:分层多开发工作量大。
数据不直接提取降低性能。
级联修改,表示层增加一个功能。
3:三层架构实例演示:1:新建》项目分其它类型项目今ViSUaIStlIdi。
解决方案今保存:2:解决方窠今添加》新建项目)其它语言Visual C#今类库3:详细项目)属性6程序集名称+默认命名空间程序集名称:指定将包含程序集清单的输出文件的名称,即最终生成的文件名。
J2EE体系结构
J2EE体系结构基于J2EE的Web服务的核心构架Client:Web Browser | Applets | Mobile | PDAWeb Service:JSPs | Servlets | EJBs | Connectors | JMSData Systems:Databases | XML | Web servicesJ2EE容器类型J2EE server(J2EE服务器)J2EE产品的运行时服务部分。
一个J2EE服务器提供EJB容器(EJB Container)和Web容器(Web Container)。
EJB容器管理J2EE应用程序中企业Bean的运行。
企业Bean和它们的容器在J2EE服务其中运行。
Web容器管理J2EE应用程序中JSP页面和Servlet组件的运行。
Web组件和容器也在J2EE服务其中运行。
Application client container(应用程序客户端容器)管理应用程序客户端组件的运行。
应用程序客户端和它的容器运行在客户机。
Applet container(Applet容器)管理Applet的运行。
由在客户端运行的浏览器和Java插件组成。
J2EE系统J2EE体系(分布式计算)∙表示层:Web Page| HTML | HTTP | Applets∙控制层:JSPs | Servlets∙逻辑层:JavaBean | EJBs(Business tier | Data tier)∙数据层:Database | XML | Cobra∙Other: JNDI | JDBC | JDO | JMS | JTA/JTS | JITJ2EE 工具∙开发工具:WSAD | JBuilder | JCreater | Sun Tools∙应用服务器:IBM WebSphere Applications Server | BEA WebLogic server | JBoss | TomCat | Oracle for Applications Server | Sun Applications Server | JRUN | ResinJ2EE模型∙MVC(Model – View – Controller)| StrutsJSP(Java server Pages)1.JSP的基础知识_______ | directive (指令)| |-- scripting (脚本)JSP ----- | |__ action (动作)||_____Template data :除JSP语法外,JSP引擎不能解读的东西1)在JSP中使用的directive(指令)主要有三个:a) page指令b) include指令c) taglib指令在JSP的任何地方,以任何顺序,一个页面可以包含任意数量的page指令2) Scripting(脚本)包括三种类型a) <%!declaration %>b) <% scriptlet %>c) <%= expression %>3) action(动作)标准的动作类型有:a) <jsp:useBean>b) <jsp:setProperty>d) <jsp:getProperty>e) <jsp:param>f) <jsp:include>g) <jsp:forward>h) <jsp:plugin>4) 注释: <% - - jsp comment - -%><! ----html comment--->5) 引用Java基础类和应用类基础类<%@ page session = “true” import =”java.util.*” %>session可以不赋值,默认为true,如果session=”false”,则在JSP页面中,隐含的变量session就不能使用。
J2EE的分层架构体系
J2EE的分层架构体系
从物理部署、逻辑框架、运行环境、控制策略方面阐述J2EE架构,聪明的你会发现原来下面的4个描述图实际上是统一的,仅仅是你站立的角度不同而已,这就是“形不同而神相似!”
1、业界常称的J2EE采用三层架构:
客户端:业务数据模型与UI分开,更“瘦”。
业务逻辑在中间层,成为“对象服务”。
中间层可以处理多客户端,通过:连接池,多线程,对象一致性处理
各种分布式对象技术的发展使得分布式应用越来越广泛。
对中间层编程困难。
2、有时也称四层(将中间层分为web层和业务层):
客户端层组件:应用客户端程序和浏览器
Web 层组件: Java Servlet和Java Server Pages(JSP)
业务层组件: Enterprise JavaBeans(EJB)
企业信息系统层组件: DB、ERP
3、各层的运行环境:
运行在客户机上的客户层组件
运行在J2EE服务器上的网络层
运行在J2EE服务器上的逻辑层
运行在EIS服务器上的企业信息层
4、模型-视图-控制(MVC)结构:
MVC是应用服务器的一般架构(部署实现体现在web容器和ejb容器)。
模型层负责表达和访问商业数据,执行商业逻辑和操作。
视图层负责显示模型层的内容。
控制层负责定义应用程序的行为。
java三层架构:持久层、业务层、表现层
java三层架构:持久层、业务层、表现层
⼀、 java三层架构
业务层(逻辑层、service层)
采⽤事务脚本模式。
将⼀个业务中所有的操作封装成⼀个⽅法,同时保证⽅法中所有的数据库更新操作,即保证同时成功或同时失败。
避免部分成功部分失败引起的数据混乱操作。
表现层(JSP)
采⽤MVC模式。
M称为模型,也就是实体类。
⽤于数据的封装和数据的传输。
V为视图,也就是GUI组件,⽤于数据的展⽰。
C为控制,也就是事件,⽤于流程的控制。
持久层(DAO)
采⽤DAO模式,建⽴实体类和数据库表映射(ORM映射)。
也就是哪个类对应哪个表,哪个属性对应哪个列。
持久层的⽬的就是,完成对象数据和关系数据的转换。
⼆、SSH框架
* 业务层——Spring
* 表现层——Struts
* 持久层——Hibernate
三、SSM框架
* 业务层——Spring
* 表现层——SpringMVC
* 持久层——MyBatis。
请问JAVA三层架构、持久层、业务层、表现层都该怎么理解?和MVC三层模型有什么区别?
请问JAVA三层架构、持久层、业务层、表现层都该怎么理解?和MVC三层模型有什么区别?请问JAVA三层架构、持久层、业务层、表现层都该怎么理解?和MVC三层模型有什么区别?希望还有人关注这个问题。
我们常常提到java EE的三层或者四层结构。
四层架构:展示层(web层)、业务逻辑层、资料访问层、资讯资源层四层架构在是开发企业应用时使用的非常经典的划分模式。
web层负责前端展示和使用者请求的处理。
mvc是一个设计模式,主要使用者构建使用者介面,目的是把展示逻辑和逻辑分离。
web层通常会使用MVC模式进行构建,经常使用的mvc框架包括spring mvc,struts等,都是在web层或者展示层使用的。
业务逻辑层一般应用中会有一层service抽象,实现核心业务逻辑,事务控制也在这一层实现。
资料访问层也即dao层,重点负责资料库访问,完成持久化功能。
资讯资源层主要服务资源的储存。
所以mvc和四层(三层)结构有关系,四层架构是应用的体系(分层)结构,描述了整个应用的一个完整的划分,而mvc是一个设计模式,通常会用于四层架构的展示层的构建上。
希望我能讲清楚。
请问JAVA三层架构,持久层,业务层,表现层,都该怎么理解?和MVC三层模型有什么持久层一般是资料库读写、档案储存等等资料持久化的操作。
业务层一般是整个程式的中间部分,负责所有的演算法、程式后台操作以及诸如此类。
表现层即UI,使用者介面,将资料呈现给使用者。
MVC与三层架构有一定关联,但是关系不大。
M-->持久层+一点业务层V-->表现层V-->业务层MVC就是Model-View-Control(控制器Controller)- 负责转发请求,对请求进行处理。
(检视View) - 介面设计人员进行图形介面设计。
(模型Model)- 程式设计师编写程式应有的功能(实现演算法等等)、资料库专家进行资料管理和资料库设计(可以实现具体的功能)。
J2EE系统设计中的表示层的设计
1.1J2EE系统设计中的表示层的设计1、J2EE多层结构中的客户端形式主要分为两种形式,客户端基于浏览器的B/S多层结构和基于胖客户端的C/S多层结构。
本项目由于是一个教学演示的示例,侧重与技术的应用的说明,因此提供多种形式的客户端:应用程序的客户、Applet、Web客户和Struts的Web客户端。
下面分别说明各种形式的客户端的各自的应用特点。
2、应用程序的胖客户端(1)为什么采用应用程序的胖客户端对多层构架的应用中,一般是基于如下的几点要求采用自定义客户端1)为了满足服务的个性化的提供界面:如需要采用Tree、Table和TabControl等GUI 组件---如QQ软件,同时也为了能够更好地提供报表和打印、图表的显示等2)C/S模式提供了更安全的存取模式。
由于C/S是配对的点对点的结构模式(而B/S采用点对多点、多点对多点这种开放的结构模式),采用适用于局域网、安全性比较好的网络协议3)使用胖客户端技术可以减轻J2EE服务器系统的操作开销,降低客户端和服务器端的通信次数(因为可以在该客户程序中进行一些业务的预处理,从而可以充分利用客户本的平台的系统资源---因为浏览器的权限的限制),但缺点是需要用户专门下载安装。
4)交互性强是C/S固有的一个优点,在C/S中,客户端有一套完整的应用程序,在出错提示、在线帮助等方面都有强大的功能,并且可以在子程序间自由切换。
3、Web客户端的不足之处4、采用应用程序的客户端也可能是基于如下的考虑如果你的客户端和服务器端可以放置在一个网络内,之间没有防火墙,那么直接使用Java 调用RMI来访问EJB,这样性能是最好的。
5、下面为本项目中的胖客户端程序的界面6、Web Applet程序的客户端(1)问题的背景由于B/S模式的结构特别适用于网上信息发布。
但因为受限于HTML语言的交互性差问题,输入输出的用户互界面不能用纯INTERNET技术规范HTML/HTTP解决。
跟我学J2EE系统构架和设计模式——层架构及MVC架构模式的应用实例
跟我学J2EE系统构架和设计模式——层架构及MVC架构模式的应用实例1.1跟我学J2EE 系统构架和设计模式——层架构及MVC架构模式的应用实例1.1.1系统架构设计和设计模式的关系1、架构(Architecture)和模式(Pattern)(1)问题架构(Architecture)和模式(Pattern)在当前的软件开发中经常地被提及,这两个术语非常容易混淆,而且学术界也没有一个非常统一的定义。
(2)两者最主要的不同1)但是总体来说,架构更加关注的是所谓的“高层设计”(High-Level Design)。
2)而模式关注的重点在于通过经验提取的“准则或指导方案”在设计中的应用。
因此当我们在不同的层面考虑问题的时候就形成了不同问题域上的Pattern(模式);同时模式的目标是,把共通问题中的不变部分和变化部分分离出来。
不变的部分,就构成了模式,因此,模式是一个经验提取的“准则”,并且在一次一次的实践中得到验证。
2、根据处理问题的粒度不同,可以将模式从高到低分为三个不同的层次(1)架构模式(Architectural Pattern)----着眼于不同业务中共性的解决方案的设计,有关大尺度和粗粒度的设计1)架构模式是模式中的最高层次,描述软件系统里的基本的结构组织或纲要,通常提供一组事先定义好的子系统,指定它们的责任,并给出把它们组织在一起的法则和指南。
2)一个架构模式常常可以分解成很多个模块组件的设计模式(也就是下面所述的“设计模式”)联合使用。
比如,用户和文件系统安全策略模型,N-层结构,组件对象服务等,我们熟知的MVC 结构也属于架构模式的层次。
(2)设计模式(Design Pattern)----着眼于通用原理(General Principle)的实现,有关中小尺度的对象和框架的设计是模式中的第二层次,主要是用来处理程序模块设计中反复出现的共性问题。
例如,GOF在《设计模式--可复用面向对象软件的基础》一书中所总结出的23个基本设计模式——Factory Pattern, Observer Pattern等。
