48脚STM32内部基准电压校准ADC的一些心得记录
48脚STM32内部基准电压校准ADC的一些心得记录在进行STM32内部基准电压校准ADC的过程中，我积累了一些心得和经验。
在此记录下来，分享给大家。
首先，基准电压是ADC精度的关键，因此校准过程十分重要。
基准电压在STM32系列芯片中默认为3V，但实际上可能存在差异。
因此，我们需要通过校准过程来提高ADC的测量精度。
校准前，我们需要做一些准备工作。
首先，确定使用的电压参考源，常用的有外部参考电压和内部基准电压两种。
相比于外部参考电压，内部基准电压的供电更加稳定和可靠。
接下来，我们需要配置ADC的工作模式和精度。
根据实际应用情况，选择合适的采样速率和转换模式。
在校准过程中，一般选择单次转换模式。
校准的关键在于获取两组参考电压值：理论值和测量值。
理论值是指校准前，我们已知的基准电压值。
测量值是指通过ADC测量得到的实际电压值。
首先，我们需要获取理论值。
根据STM32芯片的技术手册，可以查找到基准电压的精确数值。
然后，我们需要通过参考电压源提供一个已知电压，并将其连接到芯片的ADC通道上。
接下来，我们需要获取测量值。
通过ADC测量参考电压源的输出电压，并将结果保存在寄存器中。
在单次转换模式下，可以直接通过读取ADC_DR寄存器来获取测量值。
获取了理论值和测量值后，我们就可以计算出校准系数。
校准系数是理论值与测量值之间的比例关系。
通过将测量值除以理论值，即可得到校准系数。
然后，我们可以在程序中使用这个校准系数来校准ADC转换结果。
通过上述步骤，我们可以提高ADC的精度和准确性。
但需要注意的是，校准系数是基于当前环境和条件下得到的。
如果环境和条件发生变化，可能会导致校准系数失效。
因此，我们需要定期进行校准，以保证ADC的准确性。
总结一下，进行STM32内部基准电压校准ADC需要做以下几个步骤：确定使用的电压参考源、配置ADC的工作模式和精度、获取理论值和测量值、计算校准系数和使用校准系数来校准ADC转换结果。
SAR ADC 驱动运算放大器的选择
SAR ADC 驱动运算放大器的选择作者：德州仪器 Rick Downs 与 Miroslav Oljaca运算放大器输出级极限运算放大器的轨至轨运行是指其输入级或输出级，或者是指其输入级和输出级。
作为驱动 SAR ADC 输入端的一个缓冲器，我们更关注的是运算放大器轨至轨的输出能力。
一般说来，该输出能力表明了输出级能够接近电源轨的程度。
该参数可在大多数低频或 DC 输出信号产品说明书中找到，因此更好地了解输出摆幅能力，将有助于在既定条件下驱动 ADC 输入端时，确定最佳工作点。
为了确定输出级极限，应事先开展如下测量工作：对于电源电压为 5V 的轨至轨运算放大器来说，输入信号的偏移为 2.5V 或为电源电压的一半。
该运算放大器应事先在电压跟随器（或增益为 +1）配置中予以设置。
峰至峰输入 AC 信号振幅从0 提高到了 5V，达到了电源电压电平。
当输出级达到其极限时，则可以显示出不同的峰至峰输出电压在运算放大器输出端的总谐波失真与噪声 (THD+N) 的测量情况（请参阅图 1）。
图 1：测量得出的运算放大器输出信号通常情况下，当信号振幅增大时，低频信号 (1kHz)、总谐波失真保持不变。
只有当输出电压和电源轨之间的差值低于 10mV 时，才会导致性能显著下降。
而当输出信号频率增加时，输出电压和电源电压之间的差值也会随之增大。
对于10kHz 的信号而言，当上述电压差值低于 200mV时，相关性能才开始下降；对于 20kHz 的信号而言，当上述电压差值低于 300mV 时，相关性能才开始下降；以此类推。
如果要保持相关性能不变，当频率增大时，则可减小输出信号的摆幅。
如欲了解有关的测量结果，敬请参阅图 2。
图2：在不同的输出信号情况下，测量得出的运算放大器失真考虑到运算放大器的输出级极限，这些测量结果将有助于我们确定 SAR ADC 电路的最佳工作点。
正如在上述例子中，采用电源电压为 5V 的 OPA365，在频率为 150kHz，输出信号高达 4.1VPP 时，仍能保持相关的性能不变。

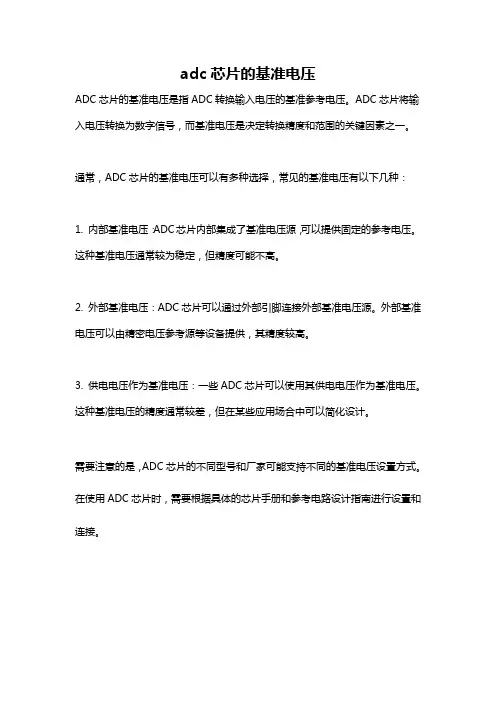

adc芯片的基准电压
adc芯片的基准电压
ADC芯片的基准电压是指ADC转换输入电压的基准参考电压。
ADC芯片将输入电压转换为数字信号，而基准电压是决定转换精度和范围的关键因素之一。
通常，ADC芯片的基准电压可以有多种选择，常见的基准电压有以下几种：
1. 内部基准电压：ADC芯片内部集成了基准电压源，可以提供固定的参考电压。
这种基准电压通常较为稳定，但精度可能不高。
2. 外部基准电压：ADC芯片可以通过外部引脚连接外部基准电压源。
外部基准电压可以由精密电压参考源等设备提供，其精度较高。
3. 供电电压作为基准电压：一些ADC芯片可以使用其供电电压作为基准电压。
这种基准电压的精度通常较差，但在某些应用场合中可以简化设计。
需要注意的是，ADC芯片的不同型号和厂家可能支持不同的基准电压设置方式。
在使用ADC芯片时，需要根据具体的芯片手册和参考电路设计指南进行设置和连接。

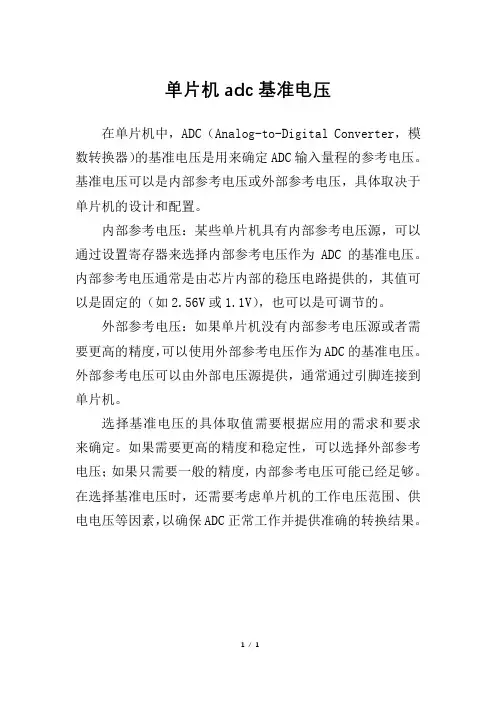

单片机adc基准电压
单片机adc基准电压
在单片机中，ADC（Analog-to-Digital Converter，模数转换器）的基准电压是用来确定ADC输入量程的参考电压。
基准电压可以是内部参考电压或外部参考电压，具体取决于单片机的设计和配置。
内部参考电压：某些单片机具有内部参考电压源，可以通过设置寄存器来选择内部参考电压作为ADC的基准电压。
内部参考电压通常是由芯片内部的稳压电路提供的，其值可以是固定的（如2.56V或1.1V），也可以是可调节的。
外部参考电压：如果单片机没有内部参考电压源或者需要更高的精度，可以使用外部参考电压作为ADC的基准电压。
外部参考电压可以由外部电压源提供，通常通过引脚连接到单片机。
选择基准电压的具体取值需要根据应用的需求和要求来确定。
如果需要更高的精度和稳定性，可以选择外部参考电压；如果只需要一般的精度，内部参考电压可能已经足够。
在选择基准电压时，还需要考虑单片机的工作电压范围、供电电压等因素，以确保ADC正常工作并提供准确的转换结果。
1/ 1。
放大器与开关电容ADC接口的匹配方法
AMPLITUDE
DYNAMIC RANGE
2FS–F1
F1
F2
IF
3FS–F2
NYQUIST ZONE 1
NYQUIST ZONE 2
NYQUIST ZONE 3
NYQUIST ZONE 4
0
0.5FS
FS
1.5FSz
160MHz
图4 系统动态范围与抗混叠滤波器阻带衰减
VBIAS
ADC HOLD SWITCH
n SHA
HOLD SWITCH
图1 一个开关电容ADC与放大器驱动器连接的简化输入模型
05012-001
Rev. 0 | Page 1 of 8
AN-827
在SHA跟踪模式下的ADC输入阻抗与SHA保持模式下的 ADC输入阻抗是不一样的，这就很难使ADC输入阻抗与驱 动器电路始终匹配。ADC在跟踪模式下，输入开关闭合， 因此该模式下的输入阻抗与驱动器电路应保持匹配。输入 阻抗随频率的变化主要取决于采样电容以及信号通道中的 寄生电容。为精确匹配阻抗，应对输入阻抗的频率相关性 有所了解。如图2为AD9236在0至1 GHz的输入频率下输入阻 抗随频率变化的曲线图。
IMAGINARY IMPEDANCE (pF)
REAL IMPEDANCE (Ω)
200 180 160 140 120 100
80 60 40 20
0 0
20
18
16
14
REAL Z
12
HOLD MODE
10
REAL Z TRACK MODE
IMAG Z
TRACK MODE
8
6
saradc的参考电压
saradc的参考电压
【原创版】
目录
1.SAR ADC 的概述
2.SAR ADC 的参考电压选择原则
3.几种常见的 SAR ADC 参考电压设计方法
4.总结
正文
一、SAR ADC 的概述
SAR（Successive Approximation Register）ADC 是一种串行输出的模数转换器，通过逐步逼近的方式将模拟信号转换为数字信号。
它具有较高的转换精度和较低的功耗，广泛应用于各种电子设备中。
二、SAR ADC 的参考电压选择原则
在 SAR ADC 的设计中，参考电压的选择至关重要，因为它直接影响到转换的精度和速度。
参考电压的选取需要遵循以下几个原则：
1.保证足够的转换精度
2.尽量降低功耗
3.参考电压应稳定且易于产生
三、几种常见的 SAR ADC 参考电压设计方法
1.采用基准电压源
基准电压源是一种常用的 SAR ADC 参考电压设计方法，具有精度高、稳定性好的优点。
但基准电压源的功耗相对较高，对于低功耗应用场景不太适用。
2.采用带隙电压源
带隙电压源是另一种常用的 SAR ADC 参考电压设计方法，具有低功耗、易于产生的优点。
但带隙电压源的精度和稳定性相对较差，可能影响转换精度。
3.采用充电泵
充电泵是一种能够提供稳定、精确电压的电源电路，也可以用于 SAR ADC 的参考电压设计。
但充电泵的电路复杂度较高，可能会增加设计难度和成本。
四、总结
SAR ADC 的参考电压设计需要综合考虑转换精度、功耗和稳定性等因素，选择合适的参考电压源。
如何为ADC选择最合适的基准电压源放大器(最全)word资料
如何为ADC选择最合适的基准电压源放大器(最全)word资料主题: 驱动精密ADC：如何为您的ADC选择最合适的基准电压源和放大器?精彩问答:[问：callhxw]如何评定一颗ADC非线性？丢码？[答：Jing]you can use ADC"s INL and DNL parameter to evaluate the non-linearity and you can also use ENOB parameter to check code loss. Thanks!Generally ENOB releated with ADC"s SNR[2020-2-28 10:32:08][问：吉星]在差分输入时，不考虑直流，使用差分放大器和变压器哪个更好．[答：Mariah]Transformer is better for the better noise and distortion performance, especially in very high frequencies.[2020-2-28 10:32:14][问：Jane Yang]请问应如何处理板级噪声对于高精度AD的影响？特别是输入部分的噪声？[答：Jing]This is a good question and it"s very difficult to answer. Generally, You should consider all the input noise derived from sensor/AMP/BUFFER. You can also use a LPF to reduce the input noise. Remember the BGP of AMP should be 100x of ADC"s throughput. Thanks![2020-2-28 10:34:30][问：石林艳]AD变换的参考基准源很重要，对模拟供电电源和数字供电电源的要求也很高吗[答：Rui]模拟供电电源，和数字供电电源相对基准源来说，精度要求相对较低，一般情况下用10uF的电容和0.1uF滤波即可。
ADC选型经典指南
ADC选型手册一ADC的定义模数转换器即A/D转换器，或简称ADC，(简称a/d转换器或adc,analog to digital converter)通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
二ADC的基本原理在A/D转换中，因为输入的模拟信号在时间上是连续的，而输出的数字信号是离散量，所以进行转换时只能按一定的时间间隔对输入的模拟信号进行采样，然后再把采样值转换为输出的数字量。
通常A/D转换需要经过采样、保持量化、编码四个步骤。
也可将采样、保持合为一步，量化、编码合为一步，共两大步来完成。
(1)采样和保持：采样，就是对连续变化的模拟信号进行定时测量，抽取其样值。
采样结束后，再将此取样信号保持一段时间，使A/D转换器有充分的时间进行A/D转换。
采样－保持电路就是完成该任务的。
其中，采样脉冲的频率越高，采样越密，采样值就越多，其采样－保持电路的输出信号就越接近于输入信号的波形。
因此，对采样频率就有一定的要求，必须满足采样定理即：fs≥2fImax其中fImax 是输入模拟信号频谱中的最高频率（2）量化和编码：所谓量化，就是把采样电压转换为以某个最小单位电压△的整数倍的过程。
分成的等级称为量化级,A 称为量化单位。
所谓编码, 就是用二进制代码来表示量化后的量化电平。
采样后得到的采样值不可能刚好是某个量化基准值, 总会有一定的误差, 这个误差称为量化误差。
显然, 量化级越细, 量化误差就越小, 但是, 所用的二进制代码的位数就越多, 电路也将越复杂。
量化方法除了上面所述方法外, 还有舍尾取整法, 这里不再赘述。
采样的话时间非常短,起动AD转换后，就把模拟值读进去了。
一种用于高速高精度ADC的电压基准源设计
６ ０５ ； １ ０ ４
２ 河 南省 电 力 公 司 洛 阳供 电 公 司 ，河 南 洛 阳 ． ４ ０ ９ ７１ ０ ）
（． １电子薄膜 与 集成 器件 国 家重点 实验 室 ，四） 成都 ｌ ｌ
摘 要 ：针 对 电压 基 准 源对流 水 线结构 的 高速 高精 度Ａ Ｃ Ｄ 的性 能 影响进 行 了建模 分 析 ．提 出
第年月
蘧钎雾
Ｖ１ ｏ ｏ２ ． ． Ｎ３ １
Ｍａ．２ ０ ｒ ０１
ｄ ｉ ０３ ６ ０ｉ ｎ１６ － ７ ５２ １ ． ．１ ｏ： ． ９ ．ｓ ． ３ ４ ９ ．０ ００ ０ ７ １ ９ ｓ ５ ３
一
种用于 高速 高精度Ａ Ｃ Ｄ 的 电压基准源设计
由于 流过Ｒ 和 Ｒ 的 电流， 正 比与 Ｎ， 故可 ４ ５ Ｎ Ｌ Ｌ
表示 为 ：
可 以得 到 Ｄ Ｌ 基 准 电压 源 温 度 系 数 的 要 Ｎ 对
＝
求 ，即温度 系数 Ｔ ￣６８ ｐ ／ ｃ ． ｐ ｍ ％。式 中 ， １ 室 ＜ ４ Ｄ 为
温２ ｏ时 的基 准 电压值 。 ５Ｃ
放 的 ｄ 近 １ ｄ 趋 ；三 是 引入 预 校正 技 术 ，即通 过 一 个 反 馈 电路 将 电源 电压 稳 定在 ，并 由Ｖ 为 基
准 电路 供 电 ，以有效 提高Ｐ Ｒ Ｓ Ｒ。 本 文 的 电路 结构 除采 用 共源 共栅 电流镜 技术 外 ，所 加入 的电源 抑制 比提 高 电路还 可使 运 放 的 Ａ削 近 １ 趋 ，从 而大大 提 高基准 源 的电源抑 制 比。
统 集 成 技 术 的提 出 ．对 模 拟 集 成 电路 基 本 模 块 （ ／ 如Ａ Ｄ、Ｄ Ａ转换 器 、滤 波 器 以及 锁 相 环等 电路） ／ 提 出 了更 高 的精度 和速 度要 求 。这 也就 意 味 着 系
ADC选型指南范文
ADC选型指南范文ADC（模数转换器）是将模拟电信号转换为数字数据的一种设备，广泛应用于工业自动化、仪器仪表、通信系统等领域。
在选择适合的ADC时，需要考虑以下几个关键因素：分辨率、采样率、信噪比、失真、功耗和接口类型等。
本篇文章将从这些方面为您介绍ADC选型的指南。
首先，分辨率是ADC的一个重要参数，表示数字输出的位数。
较高的分辨率可以提供更精确的测量结果。
一般来说，14位或16位的ADC具有较高的分辨率，但价格也相对较高。
对于一般的应用场景，10位或12位的ADC已经足够满足需求。
其次，采样率是ADC的另一个重要参数，表示每秒钟转换的模拟样本数。
较高的采样率可以提供更精确的信号重建，尤其是对于高频信号。
采样率的选择应根据系统的需求来确定，一般来说，20kHz至100kHz的采样率已经能够满足大部分应用需求。
信噪比（SNR）是衡量ADC性能的关键指标之一，表示信号与噪声的比例。
较高的信噪比可以提供更清晰的信号，减少测量误差。
在工业环境中，可能存在较高的干扰和噪声，因此选择具有较高信噪比的ADC非常重要。
一般来说，大于70dB的信噪比已经可以满足大部分应用场景。
失真是ADC性能的另一个重要参数，表示输入信号与输出信号之间的差异。
常见的失真包括谐波失真和非线性失真。
较低的失真可以提供更准确的信号重建，从而减少测量误差。
选择具有较低失真的ADC可以提高测量精度。
功耗是选择ADC时需要考虑的另一个因素，尤其是在移动和便携设备中。
较低的功耗可以延长电池寿命，并减少系统的发热。
一般来说，功耗在几十毫瓦或更低的ADC可以满足多数应用需求。
最后，接口类型是选择ADC时需要考虑的另一个因素。
常见的接口类型包括SPI、I2C和并行接口等。
根据系统的需要选择适合的接口类型可以简化系统设计和集成。
综上所述，选择适合的ADC时需要考虑分辨率、采样率、信噪比、失真、功耗和接口类型等因素。
根据实际需求确定每个因素的权重，并寻找具有合适性能和价格的ADC。
ADC选型经典指南
一ADC的定义模数转换器即A/D转换器，或简称ADC，(简称a/d转换器或adc,analog to digital converter)通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
二 ADC的基本原理在A/D转换中，因为输入的模拟信号在时间上是连续的，而输出的数字信号是离散量，所以进行转换时只能按一定的时间间隔对输入的模拟信号进行采样，然后再把采样值转换为输出的数字量。
通常A/D转换需要经过采样、保持量化、编码四个步骤。
也可将采样、保持合为一步，量化、编码合为一步，共两大步来完成。
(1)采样和保持：采样，就是对连续变化的模拟信号进行定时测量，抽取其样值。
采样结束后，再将此取样信号保持一段时间，使A/D转换器有充分的时间进行A/D转换。
采样－保持电路就是完成该任务的。
其中，采样脉冲的频率越高，采样越密，采样值就越多，其采样－保持电路的输出信号就越接近于输入信号的波形。
因此，对采样频率就有一定的要求，必须满足采样定理即：fs≥2fImax其中fImax 是输入模拟信号频谱中的最高频率（2）量化和编码：所谓量化，就是把采样电压转换为以某个最小单位电压△ 的整数倍的过程。
分成的等级称为量化级 ,A 称为量化单位。
所谓编码 , 就是用二进制代码来表示量化后的量化电平。
采样后得到的采样值不可能刚好是某个量化基准值 , 总会有一定的误差 , 这个误差称为量化误差。
显然 , 量化级越细 , 量化误差就越小 , 但是 , 所用的二进制代码的位数就越多 , 电路也将越复杂。
量化方法除了上面所述方法外 , 还有舍尾取整法 , 这里不再赘述。
采样的话时间非常短,起动AD转换后，就把模拟值读进去了。
adc基准电压和电源电压_概述及解释说明
adc基准电压和电源电压概述及解释说明1. 引言1.1 概述ADC基准电压和电源电压是数字信号处理领域中重要的概念。
ADC基准电压是指用于将模拟信号转换为数字信号的参考电压，而电源电压则是提供稳定工作能量的电源供应系统。
在设计和实现各种电子设备和系统时，合理选择和设置ADC 基准电压和电源电压至关重要。
1.2 文章结构本文将分为五个主要部分来介绍ADC基准电压和电源电压的概念、重要性以及选择设置方法。
首先，我们将在第二部分概述ADC基准电压的定义和作用，并介绍常见的ADC基准类型以及选取时需要注意的事项。
接下来，在第三部分中，我们将对电源电压进行概述，包括其定义、作用以及与ADC性能相关联的要求。
在第四部分中，我们将详细讨论如何选择合适的ADC基准类型并进行设置，并解决实际设置过程中可能遇到的常见问题。
最后，在第五部分中，我们将总结文章要点和重点信息，并强调ADC基准电压和电源电压的重要性，并提出可能进一步拓展研究或实际应用的领域。
1.3 目的本文旨在提供关于ADC基准电压和电源电压概念的详细说明，帮助读者理解它们在数字信号处理中的作用和重要性。
通过本文，读者将了解不同类型的ADC 基准电压以及选择和设置方法，并清楚了解与ADC性能相关联的电源要求。
此外，我们还希望通过本文可以引发读者进一步深入研究和实际应用领域的思考。
2. ADC基准电压概述2.1 定义和作用ADC基准电压是指在模数转换器（ADC）中被选为参考电平的稳定电压。
它用于确定模拟输入信号与数字输出值之间的比例关系，即将模拟信号转换为数字量时的参考点。
ADC基准电压在精确测量和采样过程中起着关键作用，它决定了ADC的精度、灵敏度和动态范围。
2.2 常见的ADC基准电压类型常见的ADC基准电压类型包括：- 内部基准电压：一些ADC芯片内置了稳定的参考电源，并通过引脚供给给ADC 使用。
内部基准电压通常由芯片制造商提供，具有较高的稳定性和精确度。
ADC选型经典指南
ADC选型手册一ADC的定义模数转换器即A/D转换器，或简称ADC，(简称a/d转换器或adc,analog to digital converter)通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
二ADC的基本原理在A/D转换中，因为输入的模拟信号在时间上是连续的，而输出的数字信号是离散量，所以进行转换时只能按一定的时间间隔对输入的模拟信号进行采样，然后再把采样值转换为输出的数字量。
通常A/D转换需要经过采样、保持量化、编码四个步骤。
也可将采样、保持合为一步，量化、编码合为一步，共两大步来完成。
(1)采样和保持：采样，就是对连续变化的模拟信号进行定时测量，抽取其样值。
采样结束后，再将此取样信号保持一段时间，使A/D转换器有充分的时间进行A/D转换。
采样－保持电路就是完成该任务的。
其中，采样脉冲的频率越高，采样越密，采样值就越多，其采样－保持电路的输出信号就越接近于输入信号的波形。
因此，对采样频率就有一定的要求，必须满足采样定理即：fs≥2fImax其中fImax 是输入模拟信号频谱中的最高频率（2）量化和编码：所谓量化，就是把采样电压转换为以某个最小单位电压△的整数倍的过程。
分成的等级称为量化级,A 称为量化单位。
所谓编码, 就是用二进制代码来表示量化后的量化电平。
采样后得到的采样值不可能刚好是某个量化基准值, 总会有一定的误差, 这个误差称为量化误差。
显然, 量化级越细, 量化误差就越小, 但是, 所用的二进制代码的位数就越多, 电路也将越复杂。
量化方法除了上面所述方法外, 还有舍尾取整法, 这里不再赘述。
采样的话时间非常短,起动AD转换后，就把模拟值读进去了。
为高速ADC选择最佳的缓冲放大器.
为高速ADC选择最佳的缓冲放大器为高速ADC选择最佳的缓冲放大器类别：存储器 现代通信系统创新设计主要表现在直接变频和高中频架构，全数字接收机的设计目标要求模数转换器(ADC)以更高的采样率提供更高的分辨率(扩大系统的动态范围)。
在新兴的3G和4G数字无线通信系统中，无杂散动态范围(SFDR)和线性度都需要高性能的ADC来保证。
幸运的是，在接收信号链路中，ADC的前级增益电路—缓冲放大器的性能在最近几年得到了极大提高，有助于ADC确保满足现代无线通信系统的带宽和失真要求。
但是，缓冲放大器和ADC之间的匹配要求非常严格，深刻理解缓冲放大器对ADC 性能指标的影响非常重要。
 长期以来，得到无线通信系统设计工程师认可的理想数字接收机的信号链路是：天线、滤波器、低噪声放大器(LNA)、ADC、数字解调和信号处理电路。
虽然实现这个理想的数字接收机架构还要若干年的时间，但用于射频前端的ADC的性能越来越高，通信接收机正逐渐消除频率变换电路。
从发展趋势看，接收机的一些中间处理级会被逐步消除掉，但ADC前端的缓冲放大级却是接收机中相当重要的环节，它是保证ADC达到预期指标的关键。
信号链路的缓冲放大器是包括混频器、滤波器及其它放大器的功能模块的一部分，它必须作为一个独立器件考察其噪声系数、增益和截点指标。
给一个既定的ADC选择合适的缓冲放大器，可以在不牺牲总的无杂散动态范围的前提下改善接收机的灵敏度。
 定义动态范围 接收灵敏度是系统动态范围的一部分，它定义为能够使接收机成功恢复发射信息的最小接收信号电平，动态范围的上限是系统可以处理的最大信号，通常由三阶截点(IP3)决定，对应于接收机前端出现过载或饱和而进入限幅状态的工作点。
当然，动态范围也需要折衷考虑，较高的灵敏度要求低噪声系数和高增益。
然而，具有30dB或者更高增益、噪声系数低于2dB的LNA其三阶截点会受到限制，常常只有+10到+15dBm。
如何选择适合自己的ADC？
如何选择适合自己的ADC？现在可供使用的模/数转换器（ADC）类型如此之多，并非必须是模拟信号链专家才能从中选择合适的一款。
那么您的选择是什么？独立式（或分立式）ADC范围通常为8位至24位，甚至有些32位可供选择。
ADC 核心也集成到微控制器、FPGA、处理器或完整的片上系统（SoC）。
有逐次逼近寄存器（SAR）ADC和Σ-Δ版本。
需要最高采样率时，使用流水线ADC。
有些ADC的采样率低至大约10次每秒，有些则高于1Gsps。
ADC的价格范围从不足1美元到265美元或更高不等。
有些流水线ADC的1000片报价很大程度上是市场营销的“虚高”价格，这就意味着实际价格一般低于公布的“1k”价格。
速度、功耗以及所测信号的精度有多重要？为帮助您选择满足具体应用的正确或最好的ADC，我们略微深入了解一下这些不同的类型，并介绍其最佳工作条件。
SAR ADC——适用于中等速度和快照数据SAR ADC提供较宽范围的位数、采样率或速度。
从6或8位到高达20位，SAR ADC一般工作在数ksps到高达10Msps。
SAR ADC 是中速应用的好选择，例如电机控制、振动分析以及系统监测。
此类ADC没有流水线ADC那么快，但一般比Δ-Σ ADC快。
SAR ADC的功耗与采样率成线性关系。
例如，如果SAR ADC在1Msps时的功耗为5mW，那么1ksps时的功耗一般为5μW。
因此，SAR ADC非常灵活，客户库存一款器件即可用于多种应用。
SAR ADC还有另外一种优势：获取模拟输入信号的“快照”。
SAR结构只对单一时刻进行采样（即“抓取”）。
（我们随后将解释这种快照与Δ-Σ ADC的区别，后者对模拟数据进行多次过采样。
）客户什么时候需要这种类型？当需要同时测量多个信号时，可以利用多个单通道SAR ADC同时进行采样，或者使用内部具有多个ADC或多个采样/保持（T/H）核心的同时采样ADC。
这允许系统在同一瞬间测量多路模拟输入。
电子大讲堂教你如何选择ADC，ADC常见参数理解
电子大讲堂教你如何选择ADC，ADC常见参数理解首先看精度和速度，然后看输入通道数，输出的接口如 SPI 或者并行的，差分还是单端输入的，输入范围是多少。
如何选择你所需要的器件呢？要综合设计的诸项因素，系统技术指标、成本、功耗、安装等，最主要的依据还是速度和精度。
1. 精度与所测量的信号范围有关，但估算时要考虑到其他因素，转换器位数应该比总精度要求的最低分辩率高一位。
常见的 AD/DA 器件有 8 位，10 位，12 位，14 位，16 位等。
2. 速度根据输入信号的最高频率来确定，保证 ADC 的转换速率高于系统要求的采样频率。
3. 通道有的单芯片内部含有多个 AD/DA 模块，可同时实现多路信号的转换；常见的多路 AD 器件只有一个公共的 AD 模块，由一个多路转换开关实现分时转换。
4. 数字接口方式接口有并行/串行之分，串行又有 SPI、I2C、SM 等多种不同标准。
数值编码通常是二进制，也有 BCD（二~十进制）、双极性的补码、偏移码等。
5. 模拟信号类型通常 AD 器件的模拟输入信号都是电压信号，而 DA 器件输出的模拟信号有电压和电流两种。
6. 同时根据信号是否过零，还分成单极性（Unipolar）和双极性（Bipolar）。
7. 电源电压有单电源，双电源和不同电压范围之分，早期的 AD/DA 器件要有+15V/-15V，如果选用单+5V 电源的芯片则可以使用单片机系统电源。
8. 基准电压有内、外基准和单、双基准之分。
9. 功耗一般 CMOS 工艺的芯片功耗较低，对于电池供电的手持系统对功耗要求比较高的场合一定要注意功耗指标。
10. 封装形式：常见的封装是 DIP，现在表贴型 SO 封装的应用越来越多。
11. 跟踪/保持（Track/Hold 缩写 T/H）原则上直流和变化非常缓慢的信号可不用采样保持，其他情况都应加采样保持。
12. 满幅度输出(Rail-to Rail) 新近业界出现的新概念，最先应用于运算放大器领域，指输出电压的幅度可达输入电压范围。
电压基准源的选择
电压基准源的选择在DAC和DAC里面都有电压基准源，它可以是芯片内部提供的基准也可以是外接的电压基准芯片。
基准源的类型两种常见的基准源是齐纳和带隙基准源。
齐纳基准源通常采用两端并联拓扑；带隙基准源通常采用三端串连拓扑。
选择依据如下表：并联结构的齐纳基准与串联结构的带隙基准的对照表。
表1.电压基准对照表齐纳二极管缺点:1)精确度达不到高精度应用的要求，而且，很难胜任低功耗应用的要求。
例如：BZX84C2V7LT1，它的击穿电压，即标称基准电压是2.5V，在2.3V至2.7V 之间变化，即精确度为±8%，这只适合低精度应用。
2)齐纳基准源的另一个问题是它的输出阻抗。
上例中器件的内部阻抗为5mA时100Ω和1mA时600Ω。
非零阻抗将导致基准电压随负载电流的变化而发生变化。
选择低输出阻抗的齐纳基准源将减小这一效应。
所以在高精度应用的场合通常用带隙基准源。
如14bit，210MSPS（刷新速率 UpDate Rate）的DAC9744内部就带一个2.1V的带隙基准源。
AD9744内部基准源配置AD9744外部基准源配置AD9744基准源配置管脚（这个是AD9742的基准源配置管脚，AD9744的我怀疑错了，AD9742是与AD9744同系列的，一样管脚，只是AD9742是12bit，AD9744 16bit）REFLO——内部参考基准源地端。
当使用内部1.2V参考基准源时，接AGND。
当使用外部参考源时，接AVDDREFIO——参考基准源输入输出/输入端。
REFLO=AVDD，内部参考基准源无效，REFIO用作外部参考基准源输入。
REFLO=AGND=ACOM，REFIO用作内部基准源1.2V输出（100nA），REFIO 接0.1μF接ACOM(AGND)。
基准源的选择功耗如果设计中等精确度的系统，比如一个高效率、±5%电源或者是需要很小功率的8位数据采样系统，可以使用MAX6025或MAX6192这类器件。
放大器与ADC驱动器电路设计精华—电路图天天读（222）
放大器与ADC驱动器电路设计精华—电路图天天读（222）本文将介绍几种放大与驱动电路设计，涉及到具体芯片的应用电路，供读者设计参考。
如LT6350(＄3.0300)是一款具快速稳定时间的轨至轨输入和输出、低噪声、单端至差分转换器/ADC 驱动器。
具单端输入至差分输出的 ADC 驱动器它可将一个高阻抗或低阻抗单端输入信号转换为一个适合驱动高性能差分逐次逼近寄存器（SAR） ADC 的低阻抗、平衡、差分输出。
两运放拓扑结构具有非常低噪声运放，能够在一个1MHz 带宽内支持SNR 》110dB。
LTC6406(＄4.0500)：133MHz 的差分放大器具外部增益设置，阻抗匹配至一个75Ω 源和电平移位该电路示出了一款与75Ω信号源相匹配的单端至差分放大器以及从一个 2.5V 输入共模至一个 1.25V 输出共模电压的电平移位（从一个 5V 单端电路至一个 3V 差分电路所需的典型电平移位以驱动一个高速 ADC）实例。
该放大器的单端至差分增益为 2 （1VP-P 输入信号被放大为一个2VP-P 差分输出信号，这是高速 ADC 的一种典型的输入电压范围）。
LT1993-2 驱动一个以96.12Msps 速率对70MHz、4 通道WCDMA 信号进行采样的LTC2255(＄57.6501) ADC将 70MHz IF 信号驱动至 ADC 中。
输入端上的 4 ： 1 变压器具有至 LT1993-2 输入的容性耦合，输出端上的 LC 滤波器负责提供带外滤波。
编辑点评：高线性度组件简化了直接转换接收器设计，具 20MHz 低通滤波器的LT5575(＄9.1500)解调器，其共模输出电压的设定可完全不受输入电压的影响。
位于解调器输出端上的一个滤波器负责滤除带外信号，而位于 ADC 输入端上的滤波器则用于执行抗混叠功能。
ADC种类及参数选择
ADC的分类特性和参数选择尽管A/D转换器的种类很多，但目前广泛应用的主要有：逐次逼近式A/D转换器、双积分式A/D转换器、V/F变换式A/D转换器，新型的Σ-Δ型A/D转换器。
逐次逼近寄存器型(SAR)模拟数字转换器(ADC)是采样速率低于5Msps (每秒百万次采样)的中等至高分辨率应用的常见结构。
SAR ADC的分辨率一般为8位至16位，具有低功耗、小尺寸等特点。
这些特点使该类型ADC具有很宽的应用范围，例如便携/电池供电仪表、笔输入量化器、工业控制和数据/信号采集等。
顾名思义，SAR ADC实质上是实现一种二进制搜索算法。
所以，当内部电路运行在数兆赫兹(MHz)时，由于逐次逼近算法的缘故，ADC采样速率仅是该数值的几分之一。
SAR ADC的架构：尽管实现SAR ADC的方式千差万别，但其基本结构非常简单(见图1)。
模拟输入电压(VIN)由采样/保持电路保持。
为实现二进制搜索算法，N位寄存器首先设置在中间刻度(即：100... .00，MSB设置为1)。
这样，DAC输出(VDAC)被设为VREF/2，VREF是提供给ADC的基准电压。
然后，比较判断VIN是小于还是大于VDAC。
如果VIN大于VDAC，则比较器输出逻辑高电平或1，N位寄存器的MSB保持为1。
相反，如果VIN小于VDAC，则比较器输出逻辑低电平，N位寄存器的MSB清0。
随后，SAR控制逻辑移至下一位，并将该位设置为高电平，进行下一次比较。
这个过程一直持续到LSB。
上述操作结束后，也就完成了转换，N位转换结果储存在寄存器内。
图1. 简单的N位SAR ADC架构图2给出了一个4位转换示例，y轴(和图中的粗线)表示DAC的输出电压。
本例中，第一次比较表明VIN < VDAC。
所以，位3置为0。
然后DAC被置为01002，并执行第二次比较。
由于VIN > VDAC，位2保持为1。
DAC置为01102，执行第三次比较。
根据比较结果，位1置0，DAC又设置为01012，执行最后一次比较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何为您的ADC选择最合适的基准电压源和放大器主题: 驱动精密ADC：如何为您的ADC选择最合适的基准电压源和放大器?在线问答:[问：callhxw] 如何评定一颗ADC非线性？丢码？[答：Jing] you can use ADC"s INL and DNL parameter to evaluate thenon-linearity and you can also use ENOB parameter to check code loss. Thanks!Generally ENOB releated with ADC"s SNR [2006-2-28 10:32:08] [问：吉星] 在差分输入时，不考虑直流，使用差分放大器和变压器哪个更好．[答：Mariah] Transformer is better for the better noise and distortion performance, especially in very high frequencies. [2006-2-28 10:32:14] [问：Jane Yang] 请问应如何处理板级噪声对于高精度AD的影响？特别是输入部分的噪声？[答：Jing] This is a good question and it"s very difficult to answer. Generally, You should consider all the input noise derived fromsensor/AMP/BUFFER. You can also use a LPF to reduce the input noise. Remember the BGP of AMP should be 100x of ADC"s throughput. Thanks! [2006-2-28 10:34:30][问：石林艳] AD变换的参考基准源很重要，对模拟供电电源和数字供电电源的要求也很高吗[答：Rui] 模拟供电电源，和数字供电电源相对基准源来说，精度要求相对较低，一般情况下用10uF的电容和0.1uF滤波即可。
[2006-2-28 10:34:31][问：zcs_1] 请解释一下，分辨率和转换精度之间的区别[答：Mariah] For conversion accuracy, it involves many aspecs. For example, INL, DNL, offset, gain error. [2006-2-28 10:34:46][问：Leemour] 對不起能否講一下什麼是：RAIL TO RAIL，這個我一直不太明白。
[答：Xiangquan] 轨到轨指输入轨到轨，或输出轨到轨，具体指的是输入信号或者输出信号的范围基本接近于电源，譬如电源是+-5V，输入信号或输出信号可以达到+-4.9几V以上 [2006-2-28 10:35:25][问：jlwg] 很多种adi的a/d转换器件都自带有标准电压源，请问是使用器件自带的标准电压源好还是另外使用独立的标准电压源更精确？另外使用ad7710时，每次转换通道后的第一次转换结果是否是有效的？[答：Troy] Use an independant reference to get the highest accuracy and lowest temperature drift. It depends on how much accuracy your application needs over temperature. [2006-2-28 10:37:14][问：xwlcba] 您提到驱动AD的运放增益带宽积要求大于100倍采样速率,请问对运放的转换速率有何具体要求?[答：Troy] To get the lowest distortion (THD), we recommend using an amplifier with at least 100x gain-bandwidth product greater than the sample rate. [2006-2-28 10:39:36][问：bly1979m] 本人最近做了一个项目用于精确测量温度的，就用到了这两种器件！请推荐几款贵司产品？并说说它的大概价格是多少？[答：Jing] It"s depend on the accuracy of your system requirement. I ampleased to recommend that you can use our ADR421+AD7799. For price, you can check it on our web or consult our distributor according to your volume. Thanks! [2006-2-28 10:39:40][问：guahuahua] 选用AD7788时，能选择的最适当的参考基准源是哪一款[答：Mariah] You can try the software we recommended in the presentation "reference selection wizard". You can download it from the link of /Analog_Root/static/techSupport/designTools/voltageReference/download.html[2006-2-28 10:41:33][问：arzhiy] RC滤波器设计在ADC前就会出现相位漂移的情况，这样采集到的信号是一个失真的，是这样的吗？[答：Troy] The RC filter will not add any distortion to the signal. The RC filter will reduce noise at frequencies higher than its cutoff frequency. This improves ADC performance because it reduces out-of-band noise to the ADC input. [2006-2-28 10:44:33][问：yz_yjg] 我们的有一个双通道数字示波器产品，当进行垂直移位时，即施加给AD9288的直流电平改变时，发现发现基中一个通道在LCD屏上的某些区域的基线变粗（这有规律，如每间隔16或32出现），有2mm到8mm左右不等，更换AD9288即可。
大多数是其中的一个ADC有问题，我们希望基线在屏幕上移动时（不加信号），扫描基线的不要发生粗细变化，请问是什么原因？AD9288能完全消除这种现象吗？[答：Mariah] We need to know more details about your circuit. Would you please send your question and schematic in details tochina.support@, and then our engineer will help you on that. [2006-2-28 10:45:35][问：callhxw] 双极性输入信号，采用OP转换为单极性的到ADC，设计时应关注哪些？[答：Jing] First , you can select AD8129/AD8130 to realise the function. But this will reduce the ENOB. I suggest you use differential input ADC too. You should consider the noise from the AMP and the GBP of the AMP.You had better to select a high GBP and CMRR and low noise AMP. Thanks! [2006-2-28 10:45:35][问：Jane Yang] which reference is better: external or on-chip, for high speed (40~105M) and 12~14bit ADC?[答：Troy] External references give better initial accuracy and lower drift over temperature. Using the on-board reference or an external one depends on the accuracy you need in the application. Generally speaking, the higher the ADC resolution (# of bits), the more likely you will need an external reference. [2006-2-28 10:46:16][问：liu.gy] 1、就ADI的产品而言，请给出“基准电压源+ADC”的两种方案：分离与集成两个方案的优缺点？2、运放到ADC之间什么时候需要加滤波处理？如果加滤波处理，请给出滤波的方式及性能比较？[答：Xiangquan] 1。
集成主要带来方便，但是往往由于工艺的限制往往不能发挥转换器的最高性能，如果选择合适的外部参考源，则可以比较好的发挥转换器的性能2。
运放与AD之间的滤波主要为的是滤除噪声，抗混叠，以及给ADC的转换产生的瞬态能量提供缓冲，一般一阶RC低通滤波即可，或者对于带通滤波，可以根据自己的要求进行设计 [2006-2-28 10:46:34][问：chenhaifeng] 放大器的PSRR是否与外电路及输入信号无关？[答：Haoran] PSRR主要是电源对信号的影响，与外电路和信号无关 [2006-2-28 10:47:12][问：hzluoping] 请问：1）精密ADC的数字地和模拟地的正确接法及对ADC转换精度的影响？2）在单片机系统应用时，对精密ADC的启动和数字信号的输出的控制有何要求？[答：Jing] 1> you should consider the system current. If the digital current is small, you can seperate digital GND and analog GND and combine them together in one point. If the digital current or noise is very large, you can also look ADC digital GND as analog GND.2>I don"t know what you mean. Generally ,some of our ADC has hardware start and software start selection. [2006-2-28 10:48:39][问：arzhiy] 常用的RC往往本生噪声也很大，这样且不是更加增加了采样的噪声？[答：Haoran] 噪声主要来源于电阻，实际上在可能的情况下或电路稳定的前提下，尽量增大电容可以提高噪声性能。
