GDL多级管道泵型号及参数
XBD-GDL立式多级消防泵介绍
XBD-GDL系列立式多级消防泵--产品简介及特点本单位在原有立式多级泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品。
该系列泵在性能、结构、材料和配套上均满足消防泵的要求。
由于采用优秀的水力模型，因此该系列泵具有满足用户要求；采用立式泵结构，具有效率高、性能范围广的特点，可列好地节省占地面积的优点；采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳；其轴封有机械密封和填料密封两种形式；该泵还具有进出口水法兰管线布置、转速高、重量经等特点。
XBD-GDL系列立式多级消防泵--应用范围适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。
XBD-GDL系列立式多级消防泵--性能范围流量：5~115L/s 扬程：20~230m 功率：3~200KWXBD-GDL系列立式多级消防泵--工作条件1、可输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物不超过0.1%。
2、介质温度：-15℃~120℃。
3、最大工作压力：XBD型泵：≤2.5MPa,即系统压力+扬程≤2.5MPa,XBD(I)型泵：≤2.0MPa。
4、环境温度不大于40℃，相对湿度小于95%。
多级消防泵--结构说明1、本型消防泵为单级多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得消防泵运行起来十分平稳，且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉/紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；6、泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
广一泵业GDL立式多级管道泵选型样本手册
流量 Ｑ
ｍ３／ｈ １８
２４
３６ ５４ ７２
扬程 Ｈ ｍ
３０ ４５ ６０ ７５ ９０ １０５ １２０ １３５ １５０ ２４ ３６ ４８ ６０ ７２ ８４ ９６ １０８ １２０ ２４ ３６ ４８ ６０ ７２ ８４ ９６ １０８ １２０ ２８ ４２ ５６ ７０ ８４ ９８ ２８ ４２ ５６ ７０ ８４ ９８
进出口法兰
型号：４０ＧＤＬ６－１２
级数 Ｈ
Ｈ１
２
６８４
４４０
３
７２４
４８０
４
８０５
５２０
５
８４５
５６０
６
９２０
６００
７
９６０
６４０
８ １０２０ ６８０
９ １０６０ ７２０
１０ １１００ ７６０
１１ １２４０ ８００
１２ １２８０ ８４０
进出口法兰
型号：５０ＧＤＬ１２－１５
级数 ２ ３ ４ ５ ６ ７ ８ ９ １０
２．２
１．８８
２．２
２．２６
３
２．６４
３
３．０１
４
３．３９
４
３．７７
４
４．１５
５．５
４．５２
５．５
１．７５
２．２
２．６３
３
３．５
４
４．２７
５．５
５．２５
５．５
６．１２
７．５
７
７．５
７．８７
１１
８．７５
１１
效率 Ｅｆｆ． ％ ３０
４０
５２
５６
ＮＰＳＨｒ （ｍ） １．７
１．７
１．７
１．８
ｎ＝２９００ｒ／ｍｉｎ

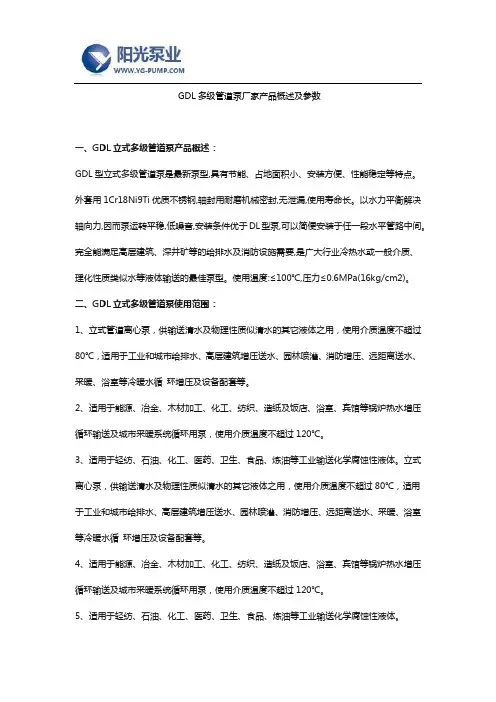

GDL多级管道泵厂家产品概述及参数
GDL多级管道泵厂家产品概述及参数
一、GDL立式多级管道泵产品概述：
GDL型立式多级管道泵是最新泵型,具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。
以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。
使用温度:≤100℃,压力≤0.6MPa(16kg/cm2)。
二、GDL立式多级管道泵使用范围：
1、立式管道离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。
立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
4、适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
5、适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。
三、GDL立式多级管道泵性能参数：。
多级管道泵性能及参数
多级管道泵性能及参数一、多级管道泵产品介绍：多级管道泵是最新多级泵类型，具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿长。
以水力平衡决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型和LG型多级泵，可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型.普通型使用温度：80℃/ 高温型使用温度：150℃/压力：1.6MPa(16Kg/cm2)多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
二、多级管道泵主要用途：1. 多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。
使用温度80℃以下。
2. 多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。
使用温度150℃以下。
3. 多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4. 多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
5. 多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度150℃以下。
三、多级管道泵工作原理当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
GDLF轻型80GDLF36-12X5立式多级离心泵型号说明
本信息由长沙三昌泵业有限公司发布，如果您需要询问多级离心泵或者多级锅炉给水泵相关问题，比如水泵选型,设计,安装,调试,价格等相关问题，我们会给您最详细和最满意的回答，如果您需要采购，我们将会为您提供质量好、价格低的理想产品！三昌水泵，领跑世界工业！
1、凡本公司所经营、销售的泵产品，我公司保证其质量，其售后的用户服务工作由我司负责，具体售后服务工作也由我司负责。
所有售后服务工作及责任按合同规定执行。
2、产品质量承诺：本产品的质量及正常使用均由我公司技术人员的正确指导或遵照产品说明书进行。
安装使用过程中因产品质量所导致的使用问题，我司均给予解决。
3、售后服务承诺：产品在运输过程中如果出现损坏等迹象,客户可拒收货物,由我公司和货运处处理,保证用户产品完好无损产品的调换及退回
材
2、泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
GDLF型多级立式管道泵产品用途:
GDLF型立式多级管道离心泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺
流程及机床配套等各行业，作为给水排水的动力设备。

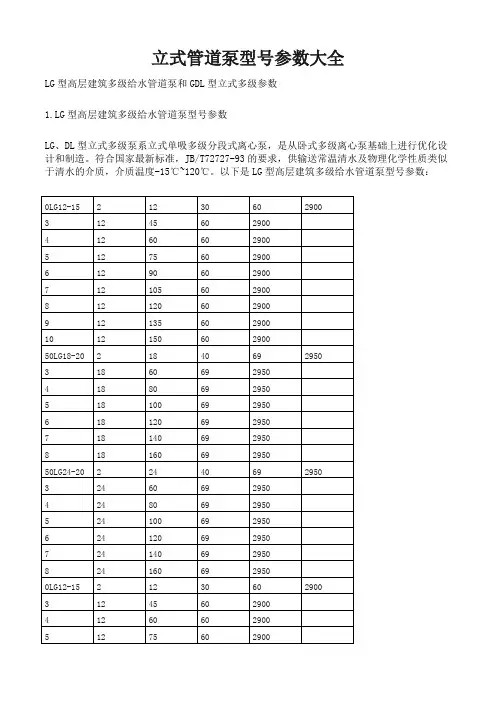

立式管道泵规格型号对照表
立式管道泵型号参数大全
LG型高层建筑多级给水管道泵和GDL型立式多级参数
1.LG型高层建筑多级给水管道泵型号参数
LG、DL型立式多级泵系立式单吸多级分段式离心泵，是从卧式多级离心泵基础上进行优化设计和制造。
符合国家最新标准，JB/T72727-93的要求，供输送常温清水及物理化学性质类似于清水的介质，介质温度-15℃~120℃。
以下是LG型高层建筑多级给水管道泵型号参数：
2.GDL型立式多级管道泵型号参数
GDL型立式多级管道泵是最新泵型，具有节能、占用面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿命长。
以水力平衡解决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型泵，可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。
以下是上海威沪GDL型立式多级管道泵型号参数
立式管道泵型号参数
立式管道泵被用在暖通空调冷热水循环了，工业城市供水领域，所以在选择立式管道泵之时，对于立式管道泵的型号参数需要了解，下文就是关于立式管道泵型号参数的介绍。
泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
目前主要的产品是FG系列立式单级管道泵，其技术参数如下:
技术参数：流量Q：可达850m³/h、扬程H：可达120m、功率P：可达90kW、液体温度：-20℃-140℃。
立式多级管道离心泵型号及参数
【GDL系列立式多级管道离心泵】产品:【GDL系列立式多级管道离心泵】产品简介：GDL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封，用平衡室的压力水进行润滑和冷却。
是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点：1、GDL型立式多级离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、GDL型立式多级离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、GDL型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
【GDL系列立式多级管道离心泵】技术参数：流量：2-160m3/h；扬程：24-200m；功率：1.1-90kw；转速：2900r/min；口径：φ25-φ150；温度范围：-15-+120℃；工作压力：≤2.5Mpa。
【GDL系列立式多级管道离心泵】使用条件：1、用于输送清水或物理化学性质类似于清水的液体；2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；3、最高液体温度不超过120℃；4、最高工作压力不超过2.5MPa;5、电源为了3相380V、50HZ。
GDL型立式管道增压泵产品型号及参数
GDL型立式管道增压泵产品型号及参数简介GDL型立式管道增压泵是一种特殊的水力机械设备，主要用于给水、暖通、空调和农业灌溉等领域进行供水和增压。
该型号的增压泵采用了先进的设计和制造工艺，是一种高效、可靠、耐用性能优良的水泵产品。
在市场上获得了广泛认可和应用。
型号参数以下是GDL型立式管道增压泵的详细型号参数：GDL 1-25x3技术参数：•流量：1m³/h•扬程：75m•电机功率：0.75kw•电压：220v/380v/440v•材质：铸铁•进出口径：25mm主要特点：•采用优质不锈钢，高强度、高亮度、不易腐蚀•结构合理，操作方便，维护简单•满足GMP卫生标准，安装方便•效率高，性能稳定GDL 2-50x5技术参数：•流量：2m³/h•扬程：250m•电机功率：3kw•电压：220v/380v/440v•材质：304不锈钢•进出口径：50mm主要特点：•设计合理，采用新型涡轮增压技术，提高了泵的性能•整机结构紧凑，体积小，操作简单•可在过载条件下长时间运转•使用寿命长，易于维护GDL 5-25x5技术参数：•流量：5m³/h•扬程：125m•电机功率：1.5kw•电压：220v/380v/440v•材质：不锈钢•进出口径：25mm主要特点：•采用优质氧化铝陶瓷轴承，增加了泵的寿命以及使用效率•可靠性高，性能稳定且耐腐蚀性强•具备良好的自吸性能，无需额外的自吸设备•设计紧凑，体积小，方便安装GDL 10-50x7技术参数：•流量：10m³/h•扬程：350m•电机功率：7.5kw•电压：220v/380v/440v•材质：316不锈钢•进出口径：50mm主要特点：•特别适合项目用途，性能稳定可靠，运行成本低•采用高质量的轴承及机械密封，保证泵的运行稳定•安装简单，维护方便•具有良好的自吸性能和耐腐蚀性能适用范围GDL型立式管道增压泵主要适用于以下领域：•给水建筑循环增压•工业装置供水和增压•空调循环水系统•灌溉用水系统•温泉酒店、热带屋顶、室外游泳池等场所的供水总结GDL型立式管道增压泵是一种高效、可靠且耐用性能优良的水泵产品。
南通博泉泵阀机械厂GDL系列立式管道泵详细信息参数选型
南通博泉泵阀机械厂GDL系列立式管道泵详细信息参数选型：多级管道泵概述多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
多级管道泵主要用途1．多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。
使用温度80℃以下。
2．多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。
使用温度150℃以下。
3．多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4．多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
5．多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度150℃以下。
多级管道泵工作原理当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
将每个叶轮逐级叠加之后，就获得一定扬程。
GDL型立式多级管道泵是90年代最新泵型。
最大优点节能、占地面积小、安装方便、性能稳定、外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏、使用寿命长。
以水力平衡解决轴向力,因而泵运转平稳、低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。
水力效率高，性能范围广，进出口直径25-100毫米，流量每小时2～72吨，扬程25～150米，共9个系列70多个规格，完全能满足高层建筑、深井矿等的给排水及消防设施需要,是各大行业冷热水或一般介质、理化性质类似于水等液体输送的最佳泵型。
PBGDL多级管道屏蔽泵品牌型号及参数说明
■PBGDL多级管道屏蔽泵■上海沈泉泵阀制造有限公司☆产品概述PBGDL系列完全无泄漏便拆立式屏蔽多级管道泵，是本公司吸收并改进了国际上屏蔽泵及多级管道泵的先进技术，全新推出的屏蔽多级管道泵新品，属于一种屏蔽电机与立式多级管道泵的巧妙组合，使其不仅具有屏蔽低噪音、零泄漏的功能，又具备多级管道泵高扬程的性能。
填补了该系列泵的国际空白，是常规多级泵及单级屏蔽泵的理想替代产品，使广大用户在选泵时又多了一个新品种，有着广阔的市场前景。
该系列泵工艺先进，静止密封，没有轴密封，可靠性能高，做到完全无泄漏，因其电机自身低噪音，加之屏蔽多级泵低故障率，安全环保，和最佳维护成本等优点赢得广大用户欢迎，同时也增强对中国市场高品质水泵的需求。
PBGDL便拆立式屏蔽多级管道泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。
产品广泛应用于高层建筑供水、工业和城市给排水、石油化工、化学工业、医药、纺织、核电、军工、造船、消防、暖通制冷等冷暖水循环增压，特别是对振动，噪音要求高的场所，如重点工程，泵房，中央空调及科研院校，医院等。
因该系列泵完全不泄漏，故可输送对人体和环境、设备有害的及价格昂贵的易泄漏的液体等等。
根据客户的实际使用情况，本公司还开发了出水口位于上部PBGDL S型，安装方式可分为0／9 0／1 8 0／2 7 0度四个方向安装使用。
PBGDL便拆立式屏蔽多级管道泵还可以在更多项目上发挥重要作用，也受到广大用户的一致好评。
☆产品特点1、PBGDL型泵采用多级泵及屏蔽泵两种结构组合，有效的降低了水泵的振动与噪音，真正实现屏蔽泵超低噪音，零泄漏的目的，又达到了用户对高扬程水泵的要求。
能满足用户对使用环境，使用场合等高要求的需要。
2、PBGDL型屏蔽泵因能保证完全不泄漏，故可输送对人体和环境、设备有害的及价格昂贵的易泄漏的液体。
3、不会吸人空气，适用于真空系统及输送与空气接触发生变质的液体。
4、无油封设计，能可靠地输送一般泵难以输送的高温、高压、低温及温度压力变化大的液体。
GDL泵的介绍
GDL立式多级泵的产品简介GDL型立式多级离心泵系参照国外先进产品设计制造的。
叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。
具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品。
GDL立式多级泵的产品特点1、泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
立式多级泵的产品用途GDL型系列泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
DL型立式多级泵介质使用温度不超过80℃，DLR型立式多级泵介质使用温度不超过120℃。
立式增压泵的使用条件1、用于输送清水或物理化学性质类似于清水的液体；2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；3、最高液体温度不超过120℃；4、最高工作压力不超过2.5MPa;5、电源为了3相380V、50HZ。
电压波动在±5%以内;6、周围环境温度应低于40℃,相对湿度低于95%。
立式多级管道离心泵型号及参数
立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封,用平衡室的压力水进行润滑和冷却。
是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。
ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。
４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
ﻫ6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。
多级泵型号意义及参数
多级泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、GDL型多级立式管道多级泵产品概述：GDL型立式多级管道泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封，用平衡室的压力水进行润滑和冷却。
是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
本司全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、GDL型多级立式管道多级泵适用范围：广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
三、GDL型多级立式管道多级泵产品特点：1、立式多级泵水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
GDL型立式多级管道离心泵工作原理及性能参数选型表
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道离心泵厂家为大家带来的内容是有关立式多级离心泵的工作原理及性能参数(规格型号)，希望借此能够让更多的人了解GDL型立式多级管道离心泵，也希望能够帮助到大家可以根据本文的介绍选择到一款适合自己的离心泵。
一、GDL型立式多级管道离心泵工作原理：
立式多级离心泵的水泵由泵体转子部件以及电机等组成，其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组
成。
泵的密封形式是用的机械密封，机械密封通过平衡室内的压力水进行冷却和润滑。
零部件当中的进水段、中段、出水段之间通过拉杆拉紧。
当立式多级离心泵电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一G 的叶轮，就是这样原理，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
将每个叶轮逐级叠加之后，就获得一定扬程。
二、GDL型立式多级管道离心泵型号意义：
三、GDL型立式多级管道离心泵性能参数选型表：
四、GDL型立式多级管道离心泵(性能图谱)：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
GDL型立式多级管道泵适用于高压运行系统中输送清水或物理学性质的液体
GDL型立式多级管道泵适用于高压运行系统中输送清水或物理学性质的液体简介GDL型立式多级管道泵是一种高效率、节能、牢靠性高的离心泵。
它适用于高压运行系统中输送清水或物理学性质的液体，有着广泛的应用范围，特别适用于供水、空调、供暖、锅炉循环、工业输送等方面。
原理GDL型立式多级管道泵接受多级结构，每个级别都由叶轮和导叶板构成。
在这种结构中，每个叶轮都会产生确定的扬程。
当液体进入泵体后，它会首先被第一级叶轮上升确定的高度，然后被第二级叶轮上升确定的高度，以此类推，直到达到所需的最后扬程高度。
这种多级泵的特点是每个叶轮利用了前一个叶轮所上升的高度，从而加添了效率。
同时，管道泵的高压作用也是逐级加添的，这样可以保证这种泵在高压系统下工作时的安全和长寿命。
特点1.可依据需求安装多个级别，以适应不同的工作条件，扬程可达到300米；2.高效、节能，通过结构设计和材料选择削减能量损失；3.周转水量大，可以处理大量的液体；4.具有自动掌控功能，可以在设定的压力范围内自动启停。
应用GDL型立式多级管道泵适用于以下方面的使用：1.综合楼、高层住宅等大型建筑的供水；2.工业中的供水、加热、压力加添等；3.市政环保工程中的给排水；4.制药、化工、纺织等行业中的工艺流程中的流体输送。
技术参数•流量：2.4 ～ 400m³/h•扬程：6 ～ 305m•温度范围：—15℃ ～+120℃•工作压力：最高为25bar；维护保养1.在日常使用中，定期清洗泵体内积存的污垢，以免影响泵的使用寿命；2.定期检查泵的机械密封部分的工作情况，适时更换磨损的部件；3.每个月对泵机进行一次检查和保养，特别是泵与水泵联轴器之间的零件；4.在停机前，应当将管道泵内的水排干，以免水结冻损坏泵机。
结语GDL型立式多级管道泵是一款牢靠、高效、节能的离心泵，适用于高压运行系统中输送清水或物理学性质的液体。
在各种工业应用以及市政环保工程中均有广泛应用。
立式多级泵型号意义及参数
立式多级泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、GDL型多级立式管道多级泵产品概述：GDL型立式多级管道多级泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。
水泵吸入、排出口位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封，用平衡室的压力水进行润滑和冷却。
是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。
本司磁力驱动泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、GDL型多级立式管道多级泵适用范围：广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
三、GDL型多级立式管道多级泵产品特点：1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDL多级管道泵型号及参数
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、GDL立式多级管道泵产品概述：
GDL型立式多级管道泵是最新泵型,具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti 优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。
以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。
使用温度:≤100℃,
压力≤0.6MPa(16kg/cm2)。
二、GDL立式多级管道泵使用范围：
1、立式管道离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。
立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
4、适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
5、适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。
三、GDL立式多级管道泵性能参数：。
