MEMS陀螺仪精讲
MEMS陀螺仪概况介绍
1、微机械陀螺仪的工作原理MEMS陀螺仪利用科里奥利力(Coriolis force，又称为科氏力)现象。
科氏力是对旋转体系中进行直线运动的质点由于惯性相对于旋转体系产生的直线运动的偏移的一种描述。
科里奥利力来自于物体运动所具有的惯性，在旋转体系中进行直线运动的质点，由于惯性的作用，有沿着原有运动方向继续运动的趋势，但是由于体系本身是旋转的，在经历了一段时间的运动之后，体系中质点的位置会有所变化，而它原有的运动趋势的方向，如果以旋转体系的视角去观察，就会发生一定程度的偏离。
2、微机械陀螺仪的性能参数MEMS陀螺仪的重要参数包括：分辨率(Resolution)、零角速度输出(零位输出)、灵敏度(Sensitivity)和测量范围。
这些参数是评判MEMS陀螺仪性能好坏的重要标志，同时也决定陀螺仪的应用环境。
分辨率是指陀螺仪能检测的最小角速度，该参数与零角速度输出其实是由陀螺仪的白噪声决定。
这三个参数主要说明了该陀螺仪的内部性能和抗干扰能力。
对使用者而言，灵敏度更具有实际的选择意义。
测量范围是指陀螺仪能够测量的最大角速度。
不同的应用场合对陀螺仪的各种性能指标有不同的要求。
3、微机械陀螺仪的结构MEMS陀螺仪的设计和工作原理可能各种各样，但是主要都采用振动部件传感角速度的概念。
绝大多数的MEMS陀螺仪依赖于相互正交的振动和转动引起的交变科里奥利力。
图3所示为振动陀螺的动力学系统的简单结构示意图。
该系统为2-D的振动系统，有两个正交的振动模态。
其中一个振动模态为质量块在x 方向振动，振动频率为。
另一个振动模态为质量块在y方向振动，振动频率为。
与的值比较接近。
工作时，驱动质量块使之在x轴上以接近于的频率(驱动频率)振动，如果振动系统以角速度绕Z轴转动，则会产生一个沿Y轴方向的科里奥利力，从而使得质量块在Y轴方向上产生频率为的振动响应，通过测试Y轴方向的运动就能完成角速度的检测。
一般的MEMS陀螺仪由梳齿结构的驱动部分(图4)和电容板形状的传感部分(图5)组成，基本结构如图6所示。
MEMS陀螺仪的简要介绍（性能参数和使用）
MEMS陀螺仪的简要介绍（性能参数和使用）MEMS传感器市场浪潮可以从最早的汽车电子到近些年来的消费电子，和即将来到的物联网时代。
如今单一的传感器已不能满足人们对功能、智能的需要，像包括MEMS惯性传感器、MEMS环境传感器、MEMS光学传感器、甚至生物传感器等多种传感器数据融合将成为新时代传感器应用的趋势。
工欲善其事，必先利其器，这里就先以MEMS陀螺仪开始，简要介绍一下MEMS陀螺仪、主要性能参数和使用。
传统机械陀螺仪主要利用角动量守恒原理，即：对旋转的物体，它的转轴指向不会随着承载它的支架的旋转而变化。
MEMS陀螺仪主要利用科里奥利力（旋转物体在有径向运动时所受到的切向力）原理，公开的微机械陀螺仪均采用振动物体传感角速度的概念，利用振动来诱导和探测科里奥利力。
MEMS陀螺仪的核心是一个微加工机械单元，在设计上按照一个音叉机制共振运动，通过科里奥利力原理把角速率转换成一个特定感测结构的位移。
以一个单轴偏移（偏航，YAW）陀螺仪为例，通过图利探讨最简单的工作原理。
两个相同的质量块以方向相反的做水平震荡，如水平方向箭头所示。
当外部施加一个角速率，就会出现一个科氏力，力的方向垂直于质量运动方向，如垂直方向箭头所示。
产生的科氏力使感测质量发生位移，位移大小与所施加的角速率大小成正比。
因为感测器感测部分的动电极（转子）位于固定电极（定子）的侧边，上面的位移将会在定子和转子之间引起电容变化，因此，在陀螺仪输入部分施加的角速率被转化成一个专用电路可以检测的电子参数---电容量。
下图是一种MEMS陀螺仪的系统架构，，陀螺仪的讯号调节电路可以分为马达驱动和加速度计感测电路两个部分。
其中，马达驱动部分是透过静电引动方法，使驱动电路前后振动，为机械元件提供激励；而感测部分透过测量电容变化来测量科氏力在感测质量上产生的位移。
当然，MEMS陀螺仪还具有其它功能模块，比如自检功能电路，低功耗以及运动唤醒电路等等。
下面主要介绍MEMS陀螺仪的主要性能参数。
mems陀螺仪原理
mems陀螺仪原理
mems陀螺仪是一种基于微电子机械系统（MEMS）技术的陀
螺仪，其原理是利用惯性力和Coriolis效应来测量物体的旋转
角度。
mems陀螺仪通常由一个微小的敏感元件和一个驱动元件组成。
敏感元件用于感知物体的旋转运动，而驱动元件则用于提供驱动力。
这两者共同工作，使得mems陀螺仪能够准确测量物体
的旋转角度。
敏感元件通常由微小的振动体构成，它们被放置在一个微小的腔体内。
当物体发生旋转时，惯性力作用在振动体上，导致其发生位移。
这个位移随着旋转角速度的增加而增加，从而可以用来测量旋转角度的大小。
同时，驱动元件可以通过施加振动力来保持敏感元件的振动。
这种振动力可以通过微小的电极施加，从而实现对振动体的控制。
通过控制驱动元件的振动频率和振动幅度，可以确保敏感元件在操作范围内保持稳定的振动状态。
在mems陀螺仪中，Coriolis效应起到了关键的作用。
当敏感
元件振动时，由于物体的旋转，振动体会感受到一个由Coriolis力引起的横向力，这个力与振动方向垂直。
通过测量
这个横向力的大小，可以确定物体的旋转角速度。
综上所述，mems陀螺仪通过利用惯性力和Coriolis效应，结
合微电子机械系统技术，实现对物体旋转角度的准确测量。
它
在航空航天、汽车导航、智能手持设备等应用领域有着广泛的应用。
MEMS陀螺仪概况介绍
MEMS陀螺仪概况介绍MEMS陀螺仪是一种运用微机电系统（Micro-Electro-Mechanical System，MEMS）技术制造的陀螺仪。
MEMS陀螺仪的发展与传统机械陀螺仪相比，具有体积小、重量轻、功耗低、精度高、成本低等优势，因此在无线通信、导航定位、智能手机、游戏机、航空航天等领域得到了广泛的应用。
从原理上来说，MEMS陀螺仪是利用陀螺效应进行测量的。
根据陀螺效应，当陀螺体受到力矩作用时，会产生旋转运动，并随着陀螺体的旋转方向发生改变。
MEMS陀螺仪利用微加工技术制造出微小的陀螺体结构，通过测量陀螺体旋转的角速度来反映外界的力矩。
MEMS陀螺仪的核心部件是微机电系统传感器芯片。
该芯片由陀螺体、补偿机构和信号处理器组成。
陀螺体采用微机电技术制造，通常由微小的旋转结构和驱动电极组成。
补偿机构可以校正陀螺仪在使用过程中的误差，如温度漂移、震动干扰等。
信号处理器对传感器采集到的信号进行放大、滤波和数字化处理，最终输出测量结果。
MEMS陀螺仪主要应用于姿态控制、导航定位和惯性测量等领域。
在无人机、无线通信基站和汽车电子中，MEMS陀螺仪可以感知设备的姿态变化，并通过控制其他执行器实现稳定的定位和姿态控制。
在导航定位系统中，MEMS陀螺仪结合其他传感器如加速度计和磁力计，可以提供高精度的导航定位信息。
在惯性测量领域，MEMS陀螺仪可以用于测量物体的转动角速度，如飞行器的姿态角速度、旋转仪的角速度等。
然而，MEMS陀螺仪也存在一些挑战与局限性。
首先，由于微加工技术的限制，MEMS陀螺仪的测量范围和分辨率相对较小。
其次，由于设备内部结构的微小化，MEMS陀螺仪对温度变化和震动的敏感度较高，容易产生误差。
此外，MEMS陀螺仪在长时间运行过程中，由于不可避免的温度漂移和机械疲劳等因素，测量精度也会逐渐下降。
为了克服这些局限性，研究人员提出了一系列改进措施。
例如，通过增加补偿机构和算法优化，可以有效降低温度漂移和震动干扰对MEMS陀螺仪测量精度的影响。
mems 陀螺仪的静电驱动原理

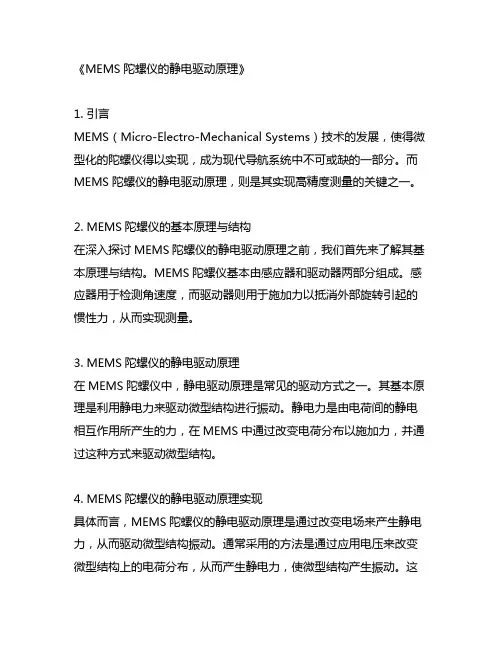

《MEMS陀螺仪的静电驱动原理》1. 引言MEMS（Micro-Electro-Mechanical Systems）技术的发展，使得微型化的陀螺仪得以实现，成为现代导航系统中不可或缺的一部分。
而MEMS陀螺仪的静电驱动原理，则是其实现高精度测量的关键之一。
2. MEMS陀螺仪的基本原理与结构在深入探讨MEMS陀螺仪的静电驱动原理之前，我们首先来了解其基本原理与结构。
MEMS陀螺仪基本由感应器和驱动器两部分组成。
感应器用于检测角速度，而驱动器则用于施加力以抵消外部旋转引起的惯性力，从而实现测量。
3. MEMS陀螺仪的静电驱动原理在MEMS陀螺仪中，静电驱动原理是常见的驱动方式之一。
其基本原理是利用静电力来驱动微型结构进行振动。
静电力是由电荷间的静电相互作用所产生的力，在MEMS中通过改变电荷分布以施加力，并通过这种方式来驱动微型结构。
4. MEMS陀螺仪的静电驱动原理实现具体而言，MEMS陀螺仪的静电驱动原理是通过改变电场来产生静电力，从而驱动微型结构振动。
通常采用的方法是通过应用电压来改变微型结构上的电荷分布，从而产生静电力，使微型结构产生振动。
这种静电驱动原理可以实现对微型结构的精确控制，从而确保陀螺仪的测量精度和稳定性。
5. MEMS陀螺仪的静电驱动原理在导航系统中的应用MEMS陀螺仪的静电驱动原理在导航系统中有着广泛的应用。
其高精度的测量能力和稳定性，使其成为航空航天、无人车辆和智能手机等领域中的重要组成部分。
静电驱动原理的应用使得MEMS陀螺仪能够实现微小结构的高精度控制，从而为导航系统提供了可靠的测量数据。
6. 总结与展望通过对MEMS陀螺仪的静电驱动原理的深入探讨，我们可以更加深入地理解其在导航系统中的重要作用。
静电驱动原理的应用使得MEMS陀螺仪能够实现高精度的角速度测量，为现代导航系统的发展提供了强大的支持。
未来随着MEMS技术的不断发展，相信MEMS陀螺仪的静电驱动原理也将迎来更多的创新与应用。
MEMS陀螺仪简介分析
按检测方式
闭环模式
速率陀螺 按工作模式
速率积数
MEMS陀螺仪的重要参数包括：分辨率（Resolution） 、零角速度输出（零位输出）、灵敏度（Sensitivity）和测 量范围。这些参数是评判MEMS陀螺仪性能好坏的重要标 志，同时也决定陀螺仪的应用环境。 分辨率是指陀螺仪能检测的最小角速度，该参数与 零角速度输出其实是由陀螺仪的白噪声决定。这几个参 数主要说明了该陀螺仪的内部性能和抗干扰能力。对使 用者而言，灵敏度更具有实际的选择意义。测量范围是 指陀螺仪能够测量的最大角速度。不同的应用场合对陀 螺仪的各种性能指标有不同的要求。
MEMS 陀螺仪使用的输出噪声这个指标。并且一定要选定合适的带 宽，在能满足使用要求的前提下，尽量选择带宽较低的陀螺仪，因为带 宽越大，输出噪声越大。
2.5 MEMS陀螺仪的选用
⑵ 测量范围 选择陀螺仪的量程时，应注意：最大输入角速率——陀 螺仪正、反方向输入角速率的最大值，在此输入角速率范围内，陀螺仪 标度因数非线性满足规定要求。 ⑶ 阈值——陀螺仪能敏感的最小输入角速率。由该输入角速率产生的输 出至少应等于按标度因数所期望输出值的50％。 ⑷ 分辨率——陀螺仪在规定的输入角速率下，能敏感的最小输入角速 率增量，至少应等于按标度因数所期望输出增量的50％。选择陀螺仪的 测量范围时，最大的角速率是陀螺仪的量程的2/3，最小的角速率应该 高于阈值、分辨率。 ⑸ 标度因数——陀螺仪输出量与输入角速率的比值。 它是用某一特定 直线的斜率表示的，该直线是根据整个输入角速率范围内测得的输入、 输出数据，用最小二乘法拟合求得。 ⑹ 标度因数非线性度——在输入角速率范围内，陀螺仪输出量相对于最 小二乘法拟合直线的最大的偏差与最大输出量之比。
MEMS惯性测量单元(IMU)-陀螺仪对准基础
MEMS惯性测量单元（IMU）/陀螺仪对准基础对于在反馈环路中采用MEMS惯性测量单元（IMU）的高性能运动控制系统，传感器对准误差常常是其关键考虑之一。
对于IMU中的陀螺仪，传感器对准误差描述各陀螺仪的旋转轴与系统定义的惯性参考系（也称为全局坐标系）之间的角度差。
为了管控对准误差对传感器精度的影响，可能需要独特的封装、特殊的组装工艺，甚至在最终配置中进行复杂的惯性测试。
所有这些事情都可能会对项目管理的重要指标：如计划、投资和各系统中IMU相关的总成本等，产生重大影响。
因此，在设计周期的早期，当还有时间界定系统架构以实现最有效解决方案的时候，对传感器对准误差加以考虑是十分有必要的。
毕竟，没有人希望在烧掉项目80%的计划时间和预算之后才发现，为了满足最终用户不容商量的交货要求，其并不昂贵的传感器需要增加数百甚至数千美元的意外成本，那样可就糟糕至极了！设计系统的IMU功能架构时，有三个基本对准概念需要了解和评估：误差估计、对准误差对系统关键行为的影响以及电子对准（安装后）。
初始误差估计应当包括IMU以及在运行过程中将其固定就位的机械系统这两方面的误差贡献。
了解这些误差对系统关键功能的影响有助于确立相关性能目标，防止过度处理问题，同时管控无法兑现关键性能和成本承诺的风险。
最后，为了优化系统的性能或以成本换空间，可能需要某种形式的电子对准。
预测安装后的对准误差一个应用的对准精度取决于两个关键因素：IMU的对准误差和在运行过程中将其固定就位的机械系统的精度。
IMU的贡献（IMU）和系统的贡献（SYS）通常并不相关，估计总对准误差时，常常是利用和方根计算将这两个误差源加以合并：某些IMU规格表通过轴到封装对准误差或轴到坐标系对准误差等参数来量化对准误差。
图1以夸张方式显示了ADIS16485中各陀螺仪相对于其封装边缘的对准误差。
图中的绿色虚线代表封装定义的参考系的各轴。
实线代表封装内部陀螺仪的旋转轴，IMU代表三个对准误差项的最大值（X、Y、Z）。
MEMS陀螺仪的简要介绍
MEMS陀螺仪的简要介绍MEMS陀螺仪（Micro-Electro-Mechanical System gyroscope）是一种基于微机电系统技术的陀螺仪，具有小尺寸、低功耗、高灵敏度等特点。
它广泛应用于无人机、手机、平衡车等设备中，用于测量角速度和方向。
首先，我们来看一下MEMS陀螺仪的性能参数。
主要包括灵敏度、测量范围、精确度和稳定性。
1.灵敏度：指陀螺仪对角速度变化的感知程度，通常以每秒多少度/秒来表示。
灵敏度越高，陀螺仪对角速度变化的检测越精准。
2.测量范围：指陀螺仪能够测量的角速度的最大值和最小值。
通常以度/秒为单位，在不同应用场景下需根据需求选择合适的测量范围。
3.精确度：指陀螺仪测量结果与真实值之间的偏差。
精确度越高，陀螺仪的测量结果越接近真实值。
4.稳定性：指陀螺仪在长时间使用过程中保持测量精度的能力。
稳定性包括零漂、温漂等参数，可通过校准等方法来提高。
1.姿态控制：MEMS陀螺仪被广泛应用于飞行器、导航设备等需要进行姿态控制的设备中。
通过测量角速度变化，可以帮助设备实时检测自身的姿态，从而进行调整和控制。
2.稳定平台：MEMS陀螺仪可以用于制作稳定平台，如相机防抖系统。
通过补偿相机的晃动，可以提高拍摄的稳定性和图像质量。
3.导航定位：MEMS陀螺仪可以与其他传感器（如加速度计、磁力计）结合使用，用于导航和定位应用。
通过测量角速度和加速度，可以估计设备的位置和方向。
4.虚拟现实和增强现实：MEMS陀螺仪可以用于虚拟现实和增强现实设备中，如头戴式显示器和手持设备。
通过检测用户头部的旋转动作，可以实现对虚拟场景的观察和交互。
5.运动追踪：MEMS陀螺仪可以用于运动追踪设备中，如运动手柄和运动传感器。
通过测量角速度和加速度，可以捕捉用户的运动，实现与设备的交互。
综上所述，MEMS陀螺仪是一种小尺寸、低功耗、高灵敏度的陀螺仪，广泛应用于姿态控制、稳定平台、导航定位、虚拟现实和运动追踪等领域。
MEMS陀螺仪介绍
MEMS陀螺仪介绍1什么是MEMS？MEMS是英文Micro Electro Mechanical systems的缩写，即微电子机械系统。
微电子机械系统(MEMS)技术是建立在微米/纳米技术（micro/nanotechnology）基础上的21世纪前沿技术，是指对微米/纳米材料进行设计、加工、制造、测量和控制的技术。
它可将机械构件、光学系统、驱动部件、电控系统集成为一个整体单元的微型系统。
这种微电子机械系统不仅能够采集、处理与发送信息或指令，还能够按照所获取的信息自主地或根据外部的指令采取行动。
它用微电子技术和微加工技术(包括硅体微加工、硅表面微加工、LIGA和晶片键合等技术)相结合的制造工艺，制造出各种性能优异、价格低廉、微型化的传感器、执行器、驱动器和微系统。
微电子机械系统（MEMS）是近年来发展起来的一种新型多学科交叉的技术，该技术将对未来人类生活产生革命性的影响。
它涉及机械、电子、化学、物理、光学、生物、材料等多学科。
陀螺仪（（gyroscope）的工作原理2。
MEMS陀螺仪传统的陀螺仪主要是利用角动量守恒原理，因此它主要是一个不停转动的物体，它的转轴指向不随承载它的支架的旋转而变化。
但是MEMS陀螺仪（gyroscope）的工作原理不是这样的，因为要用微机械技术在硅片衬底上加工出一个可转动的结构可不是一件容易的事。
MEMS陀螺仪利用科里奥利力——旋转物体在有径向运动时所受到的切向力。
下面是导出科里奥利力的方法。
有力学知识的读者应该不难理解。
在空间设立动态坐标系（图一）。
用以下方程计算加速度可以得到三项，分别来自径向加速、科里奥利加速度和向心加速度。
图一、动态坐标系如果物体在圆盘上没有径向运动，科里奥利力就不会产生。
因此，在MEMS陀螺仪的设计上，这个物体被驱动，不停地来回做径向运动或者震荡，与此对应的科里奥利力就是不停地在横向来回变化，并有可能使物体在横向作微小震荡，相位正好与驱动力差90度。
MEMS陀螺仪发展综述及技术研究PPT
精度的应用需求。
应用拓展
要点一
总结词
应用拓展是mems陀螺仪发展的必然趋势，未来的研究将 更加注重开拓新的应用领域和市场。
要点二
详细描述
随着mems陀螺仪技术的不断成熟，其应用领域也在不断 拓展。未来的研究将探索新的应用领域，如航空航天、无 人驾驶、智能机器人等，以满足更多领域对高精度导航和 姿态测量的需求。同时，研究还将关注市场需求和产业发 展的趋势，推动mems陀螺仪技术的商业化进程。
测试技术
测试技术是确保MEMS陀螺仪性能和质量的 关键环节，主要包括静态测试和动态测试两 个方面。
静态测试：检测陀螺仪在静止状态下的性能 指标，如零点输出、线性度、重复性等。动 态测试：检测陀螺仪在动态状态下的性能指 标，如带宽、灵敏度、抗干扰能力等。测试 技术的进步有助于提高MEMS陀螺仪的性能
mems陀螺仪的原理
Mems陀螺仪的原理基于角动量守恒定律，即一个旋转物体在不受外力矩作用时，其角动量保持不变。当mems陀螺仪的敏 感结构受到旋转角速度的作用时，会产生一个与旋转角速度成正比的力矩，从而引起微机械结构的振动或位移，通过检测这 个振动或位移量，可以推算出旋转角速度的大小。
Mems陀螺仪的敏感结构通常采用微机械加工技术制造，具有极高的灵敏度和精度。
和可靠性。
集成技术
集成技术是将多个MEMS器件集成在一个芯片上，实 现更复杂的功能和更高的性能。集成技术是MEMS陀 螺仪发展的趋势之一。
单片集成：将多个MEMS器件制作在同一硅片上，实 现单片集成。多片集成：将多个硅片集成在一起，形 成一个复杂的系统。混合集成：将不同类型的器件集 成在一起，实现优势互补。集成技术的进步有助于提 高MEMS陀螺仪的可靠性和降低成本。
MEMS陀螺仪介绍
MEMS陀螺仪介绍MEMS陀螺仪（Micro-electromechanical system gyroscope）是一种利用微机电系统技术制造的陀螺仪。
它是一种测量角速度或角位移的传感器。
MEMS陀螺仪在航空航天、导航、惯性导航、虚拟现实、机器人和消费电子等领域中发挥着重要的作用。
本文将介绍MEMS陀螺仪的工作原理、分类、应用领域以及未来发展方向。
一、工作原理MEMS陀螺仪的关键部分是MEMS振动结构，它包括一个振动质量块和与之相连的弹性支撑结构。
当旋转速度发生变化时，质量块会感受到科氏力产生的偏移力，从而引起振动结构的振动变化。
通过测量振动结构的变化，可以得到旋转速度的信息。
二、分类根据工作原理的不同，MEMS陀螺仪可以分为容积扩散器陀螺仪、震动陀螺仪和光纤陀螺仪。
容积扩散器陀螺仪基于压电效应，通过测量振动微结构的容积变化来测量旋转速度。
震动陀螺仪则通过测量加速度和角位移之间的关系来得到旋转速度。
光纤陀螺仪则利用光的干涉效应来测量角速度。
容积扩散器陀螺仪是目前应用较广泛的MEMS陀螺仪，其精度和灵敏度较高。
震动陀螺仪是一种新兴的技术，具有体积小、功耗低等优势，逐渐被广泛应用。
三、应用领域1.导航和惯性测量单元：MEMS陀螺仪可以用于航空航天、导航和惯性测量单元中，用于测量飞行器的姿态和角速度，为导航和控制提供准确的数据。
2.虚拟现实和游戏：MEMS陀螺仪可以用于虚拟现实头盔和游戏手柄中，用于感知用户的头部运动和手柄的姿态变化，实现交互的沉浸式体验。
3.移动设备：MEMS陀螺仪也被广泛应用于手机、平板电脑和智能手表等移动设备中，用于实现屏幕旋转、手势控制和陀螺仪导航等功能。
4.机器人和自动驾驶：MEMS陀螺仪可以用于机器人和自动驾驶车辆中，用于感知和控制机器人或车辆的姿态和运动状态，实现精确的导航和控制。
四、未来发展方向随着技术的不断进步，MEMS陀螺仪仍然具有很大的发展潜力。
未来的发展方向主要包括以下几个方面：1.提高精度和稳定性：MEMS陀螺仪目前的精度和稳定性还有改进的空间。
MEMS陀螺仪简介
MEMS陀螺仪的应用
● MEMS陀螺仪能够测量角速率。数码相机使用陀 螺仪检测人手的旋转运动，能够对图像起到稳定 的作用。在汽车上，偏航陀螺仪可以开启电子稳 定控制（ESC）制动系统，防止汽车急转弯时发生 意外事故。当汽车出现翻滚状况时，滚转陀螺仪 可以引爆安全气囊。 ● 当汽车导航系统无法接收GPS卫星信号时，偏 航陀螺仪能够测量汽车的方位，使汽车始终沿电 子地图的规划路线行驶，这个功能被称之为航位 推测系统。
● 偏航陀螺仪还能用于室内机器人控制。 ● 安装在机器人四肢上的多路惯性测量单元(IMU) 能够跟踪和监测身体运动。 ● IMU可用于空中鼠标。
● IMU还能用于运动控制式游戏平台。
● IMU配合磁力计和GPS接收器，可以在手持设备 上执行个人导航功能。
7.采用共晶键合的方法将第二组合晶圆21与带金属图形 的底部晶圆22键合在一起，同时形成第二层金属密封环 8、第二层金属导电块9与MEMS晶圆14的共晶键合面19. 在键合过程中要注意位置对准，同时控制MEMS结构17与 第一次金属下电极6之间的间距18在设计要求的厚度， 如0.1um至10um。这样，就完成了双轴MEMS陀螺仪的制 造。
当施加角速率时，每个物体上的科里奥效应 产生相反方向的力，从而引起电容变化。
电容差值与角速率成正比，如果是模拟 陀螺仪，电容差值转换成电压输出信号；如 果是数字陀螺仪，则转换成最低有效位。如 果在两个物体上施加线性加速度，这两个物 体则向同一方向运动。因此，不会检测到电 容变化。陀螺仪将输出零速率输出值或最低 有效位，表示MEMS陀螺仪对倾斜、撞击或振 动等线性加速度不敏感。
3.在底部晶圆1的第二层氧化硅4上淀积第二层金属， 第二层金属可以为铝、金、镍、铜或者是这些金属的 合金。采用光刻和湿法腐蚀的方法刻蚀第二层金属， 形成第二层金属密封环8和第二层金属导电块9，然后 对第二层氧化硅4采用光刻和刻蚀的方法，暴露出第 一层金属下电极6，从而形成带有金属图形的底部晶 圆22。
MEMS激光陀螺仪综述详解
MEMS激光陀螺仪综述姓名：赵琬婷学号：220133051.陀螺仪的发展简史陀螺仪器最早是用于航海导航，但随着科学技术的发展，它在航空和航天事业中也得到广泛的应用。
自1910年首次用于船载指北陀螺罗经以来，陀螺已有近100年的发展史，发展过程大致分为4个阶段:第一阶段是滚珠轴承支承陀螺马达和框架的陀螺；第二阶段是20世纪40年代末到50年代初发展起来的液浮和气浮陀螺；第三阶段是20世纪60年代以后发展起来的干式动力挠性支承的转子陀螺；目前陀螺的发展已进入第四个阶段，即静电陀螺、激光陀螺、光纤陀螺和振动陀螺。
2、激光陀螺仪概述现代陀螺仪是一种能够精确的定位运动物体的方位的仪器，它是现代航空，航海，航天和国防工业中广泛使用的一种惯性导航仪器，它的发展对一个国家的工业，国防和其它高科技的发展具有十分重要的战略意义。
传统的惯性陀螺仪主要是指机械式的陀螺仪，机械式的陀螺仪对工艺结构的要求很高，结构复杂，它的精度受到了许多方面的制约。
3、激光陀螺仪的原理及分类3.1激光陀螺仪的原理激光陀螺仪的原理是利用光程差来测量旋转角速度（ Sagnac 效应）。
在闭合光路中，由同一光源发出的沿顺时针方向和反时针方向传输的两束光和光干涉，利用检测相位差或干涉条纹的变化，就可以测出闭合光路旋转角速度。
激光陀螺仪的基本元件是环形激光器，环形激光器由三角形或正方形的石英制成的闭合光路组成，内有一个或几个装有混合气体（氦氖气体）的管子，两个不透明的反射和一个半透明镜。
用高频电源或直流电源激发混合气体，产生单色激光。
为维持路谐振，回路的周长应为光波波长的整数倍。
用半透明镜将激光导出回路，经反射镜使两束相反传输的激光干涉，通过光电探测器和电路输入与输出角度成比例的数字信号。
3.2激光陀螺仪的分类激光陀螺原理上根本不同于普通的机电式陀螺。
常规机电转子陀螺依据普通的刚体力学原理按照机械储能方式工作，而激光陀螺是以双向行波的环形激光器为核心的量子光学仪表，其依据基于广义相对论的Sagnac效应。
mems陀螺仪原理
mems陀螺仪原理
MEMS陀螺仪原理是一种传感技术，它通过测量外界恒定的重力加
速度来检测改变的方向。
MEMS陀螺仪的工作原理是：它利用硅芯片上
的微机电系统即MEMS结构来测量恒定的重力加速度，并在转轴上检测
转动惯性。
当受到重力加速度影响时，芯片上的结构会产生位移。
通
过对这种位移的测量，探测出物体的姿态。
具体而言，MEMS陀螺仪是一种微小的传感器，它包含一个硅芯片，上面有微小的加速度计和速度计。
加速度计用来测量围绕三个轴的重
力加速度，而速度计则用来测量转动惯性。
芯片上的微机电系统结构（MEMS）会把这些输入信号转换成数字信号，然后传输到内部的处理器，最后再被转换成角度和转速的信号。
另外，MEMS陀螺仪的准确度是通过抗干扰技术来实现的。
它使用
不同类型的传感器，比如加速度计和速度计，来实现高精度和高稳定性。
此外，它也使用一系列的电子电路来过滤干扰，这样就可以准确
地测量物体的姿态。
总之，MEMS陀螺仪的原理是测量围绕三个轴的重力加速度，进而
测量物体的姿态，达到控制和定位的目的。
它使用MEMS结构和电子电
路来实现高精度和高稳定性，以及抗干扰功能，这使它成为了目前应
用最广泛的传感器之一。
MEMS陀螺仪发展综述及技术研究概述
4
基于微机械加工工艺制造 的陀螺仪称为 MEMS陀螺仪。 MEMS陀螺仪主要有转子式、 振动式和介质类三种。目前， MEMS陀螺仪的主流是振动式 的，转子式和介质类的 MEMS 陀螺较为少见。
体积微小的微机械陀螺
5
陀螺仪的核心技术指标是零偏稳定性和角度随机游走。按照零偏稳定性的大小 以及其它主要性能指标的不同，可将陀螺仪分为三个级别：惯性级、战术级和速率 级。 不同级别陀螺仪的性能指标要求
I rz
2
2 2 Qs2 (s 0 d 0 )(s 0 d 0 ) d 0 s 0
cos(d 0t tan 1
d 0 Qss 0
1 d0 s 0
2
90)
crz cryrz krz kryrz d I rz 0 d d k 0 I c c ry s ry s rzry rzry kry s 2 I rz x M e _ nz M wrz 0 s M 2I M 0 e _ ny wry ry x d
(a) 框架式
(b) 音叉式 Draper 实验室的微机电陀螺结构
9
Bosch 公司研制的轮式微陀螺结构
Michigan大学研制的环式微陀螺结构
（a）双质量音叉式 （b）四质量摆式结构 （c）盘式谐振结构 加州大学Irvine 分校研制的微机电陀螺结构
10
我国的MEMS 技术研究工作起步较晚，但正积极开展研究，国家已经投入巨资用 于MEMS陀螺技术的研究。目前主要的科研单位有清华、北大、中科院上海微系统所、 东南大学、国防科大、哈工大等多家单位，经过十多年的努力，在基础理论、加工技 术和工程应用等方面的研究已取得了明显的进步。但不可否认，与国外差距仍然较大， 高性能微机械陀螺少有商业化产品。
