pxe无盘启动故障详解
傻瓜式PXE无盘WIN98详解SE
PXE无盘WIN98详解一、服务器安装：1．安装WINNT4中文版，服务器的名称设为SERVER。
2．添加三个协议（TCP/IP，NWLINK IPX/SPX兼容协议，NETNEBI），指定IP 地址：如图：DNS配置如图：3．在服务器—网上邻居—属性—服务—添加—MICROSOFT DHCP 服务器，如图：4．最后为了让NT4 能支持大硬盘，打上SP3以上的补丁。
二、在开始菜单—程序—管理工具—DHCP管理器，设置如图：1．在作用域项—选创建。
设置如图：2．DHCP选项—单击默认：设置如图：3．在这个时候有可能会出现“更多数据可用”的问题，你只要关闭DHCP 管理器，再进入就可以用了。
4．DHCP选项—选作用域，在未使用选项中找到060 CLASSID，选添加，数值设为PXECLIENT。
设置如图：5．DHCP选项—单击全域，设置如图：6．最后正确的设置如图所示：三、设置用户：1．在开始菜单—程序—管理工具—域用户管理器—用户—新全局组，设置如图：2．*（重点）添加新用户LNGUEST，密码和用户名一致。
3．为PXECLASS组添加新用户，密码和用户名一致，（有多少台工作站新建多少个新用户）设置如图：4．组名设置如下图！单击确定。
5．在另外一个NTFS分区中新建一个文件夹为PXEFILE，其属性中的安全性权限和共享权限设置如图：6．在共享目录下新建用户目录，（有多少个用户就建多少个目录，目录和用户名一致），设置完全控制权限，设置结果如图：四、设置INTEL PXE PDK 2。
01．安装PXEPDK2。
0 ，一直以默认来安装。
重启。
2．开始菜单—程序—PXE PDK —选第二项，详细设置如图：3．退出就可以了。
4．*（重点）将光盘BACK目录下的（DOSUNDI.1）复制到C：\PROGRA~1\INTEL\PXE\PDK\SYSTEM\IMAGES\X86PC\UNDI\DOSUNDI\ 目录下。

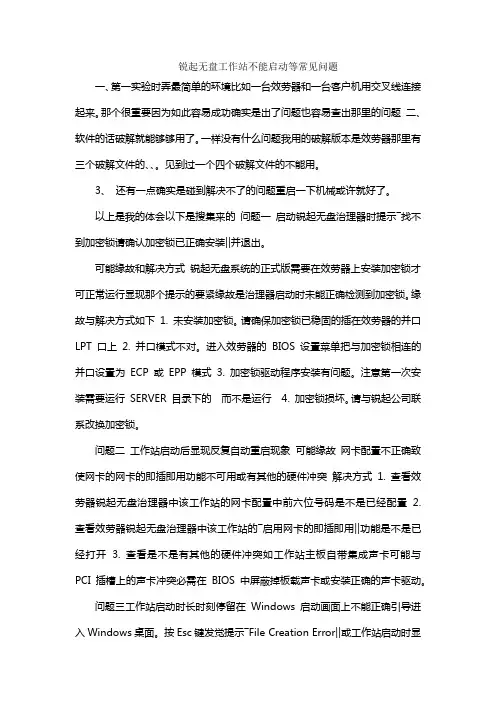

锐起无盘工作站不能启动等常见问题
锐起无盘工作站不能启动等常见问题一、第一实验时弄最简单的环境比如一台效劳器和一台客户机用交叉线连接起来。
那个很重要因为如此容易成功确实是出了问题也容易查出那里的问题二、软件的话破解就能够够用了。
一样没有什么问题我用的破解版本是效劳器那里有三个破解文件的、、。
见到过一个四个破解文件的不能用。
3、还有一点确实是碰到解决不了的问题重启一下机械或许就好了。
以上是我的体会以下是搜集来的问题一启动锐起无盘治理器时提示―找不到加密锁请确认加密锁已正确安装‖并退出。
可能缘故和解决方式锐起无盘系统的正式版需要在效劳器上安装加密锁才可正常运行显现那个提示的要紧缘故是治理器启动时未能正确检测到加密锁。
缘故与解决方式如下1. 未安装加密锁。
请确保加密锁已稳固的插在效劳器的并口LPT 口上2. 并口模式不对。
进入效劳器的BIOS 设置菜单把与加密锁相连的并口设置为ECP 或EPP 模式3. 加密锁驱动程序安装有问题。
注意第一次安装需要运行SERVER 目录下的而不是运行 4. 加密锁损坏。
请与锐起公司联系改换加密锁。
问题二工作站启动后显现反复自动重启现象可能缘故网卡配置不正确致使网卡的网卡的即插即用功能不可用或有其他的硬件冲突解决方式1. 查看效劳器锐起无盘治理器中该工作站的网卡配置中前六位号码是不是已经配置2. 查看效劳器锐起无盘治理器中该工作站的―启用网卡的即插即用‖功能是不是已经打开3. 查看是不是有其他的硬件冲突如工作站主板自带集成声卡可能与PCI 插槽上的声卡冲突必需在BIOS 中屏蔽掉板载声卡或安装正确的声卡驱动。
问题三工作站启动时长时刻停留在Windows启动画面上不能正确引导进入Windows桌面。
按Esc键发觉提示―File Creation Error‖或工作站启动时显现―系统目录共享错误‖或―盘符未正确映射请检查共享的系统目录‖ERROR：Disk C：havent mapped correctly please check shared system directory。
pxe是什么呢（WhatisPXE）
pxe是什么呢（What is PXE）PXE是什么呢？PXE（预启动执行环境）是由英特尔公司开发的最新技术，工作于客户端/服务器的网络模式，支持工作站通过网络从远端服务器下载映像，并由此支持来自网络的操作系统的启动过程，其启动过程中，终端要求服务器分配IP地址，再用TFTP（Trivial File Transfer Protocol）或mtftp（组播文件传输协议）协议下载一个启动软件包到本机内存中并执行，由这个启动软件包完成终端基本软件设置，从而引导预先安装在服务器中的终端操作系统。
PXE可以引导多种操作系统，如：Windows 95 / 98 / 2000，Linux等。
PXE最直接的表现是，在网络环境下工作站可以省去硬盘，但又不是通常所说的无盘站的概念，因为使用该技术的PC在网络方式下的运行速度要比有盘PC快3倍以上。
当然使用PXE的PC也不是传统意义上的终端终端，因为使用了PXE的PC并不消耗服务器的CPU、RAM等资源，故服务器的硬件要求极低。
PXE工作原理：PXE（Preboot Execution Environment，远程引导技术）是RPL（远程初始程序加载，远程启动服务）的升级产品。
它们的不同之处为：RPL是静态路由，PXE是动态路由。
不难理解：RPL是根据网卡上的ID号加上其它的记录组成的一个帧向服务器发出请求，而服务器那里早已经有了这个ID数据，匹配成功则进行远程启动；PXE则是根据服务器端收到的工作站MAC地址（就是网卡号），使用DHCP服务给这个MAC地址指定一个IP地址，每次重启动可能同一台工作站有与上次启动有不同的IP，即动态分配地址下面以工作站引导过程说明PXE。
的原理：1、工作站开机后，PXE BootROM（自启动芯片）获得控制权之前先做自我测试，然后以广播形式发出一个请求找到帧。
2、如果服务器收到工作站所送出的要求，就会送回DHCP回应，内容包括用户端的IP地址，预设通讯通道，及开机映像文件否则，服务器会忽略这个要求。
无盘PXE启动安装指南
无盘PXE启动安装指南（以BXP无盘软件为例）无盘PXE启动安装指南（以BXP无盘软件为例）（一）准备工作1、首先请找到两台电脑，均安装上硬盘、光驱、网卡（准备做无盘工作站的带上支持PXE远程启动的芯片，使用板载网卡需要网卡支持PXE功能），分别缺省安装好Server 2003和Windows XP，装上所有驱动，作好备份。
2、服务器安装好后，把网卡指定IP、DNS和网关——这个必须。
工作站光盘安装XP时BIOS设臵从硬盘启动，安装完后设臵从Lan启动，就不要动了。
3、安装Server 2003自带的DHCP服务程序，它就在添加删除组件的网络服务中，添加完成后你会发现开始菜单=>管理工具顶端将会出现DHCP，执行它，就会进入DHCP设臵程序中，比较重要的一步，那就是要自己根据局域网设臵新建作用域。
（二）新建作用域：（重点是在地址池、网关和DNS）①先选中―bxpserver‖服务器，然后选择操作―新建作用域‖。
②点下一步，作用域的名称填―BXP‖描述不填。
③点下一步，起始IP和结束IP根据你的需要填写(这个是工作站的IP范围)，例如，起始IP:192.168.0.10结束IP:192.168.0.200，子网掩码填:255.255.255.0。
④略过IP排除，点下一步，租约设臵为999天⑤点下一步，当提示―路由器(默认网关)‖这时填入你的路由器的IP地址，既工作站的网关，如192.168.0.2⑥点下一步，在―域名称和DNS服务器‖中的IP地址栏内填入当地的DNS服务器地址，如210.51.176.71，点添加，这里可以写入多个DNS服务器⑦点下一步，WINS服务器略过，点下一步，激活作用域，一直点下一步直到完成。
（三）配臵BXP1、运行―DHCP60 for xp.exe‖，为DHCP服务添加设臵60选项（经过实际执行这个程序，发现在2003下会执行出错，但多执行几次，也是能设臵成功的，也可以先按删除，出错后退出程序，进入再按添加）；完成后你可以核对一下DHCP 中的服务器选项和作用域选项，如果其中出现了60选项，则说明添加成功。
PXE无盘远程启动网络的实践与探索
PXE无盘远程启动网络的实践与探索（贵州省安龙县德卧中学胡贤）随着教育观念正迅速转变，教育内容不断更新，这遇味着课堂教学正临重大变革，要能跟上这一变革，我们得把以多媒体技术、网络技术为核心的现代信息技术结合到我们的日常教学中。
但是在农村由其是我们国家一些比较落后的农村由于经济条件的限制、人才的缺泛，要想迈出这一步，还存在一定的困难，那么是不是就此放弃了呢？不，这样我们教育的学生就无法立足于社会，更谈不上教育的三个面向了。
在这样的条件下，我想，应采用一种具经济、够用又便于管理的现代技术教育网，这就我要谈的无盘远程启动网络。
一、无盘远程启网络概况早期，基于UNIX系统的远程终端技术在金融系统、基于NETWERE的DOS无盘站在学校曾经盛行。
随着易于让人们接受的WINDOWS图形界面操系统的出现，由其是WINDOWS95没有无盘启动的设计，但是，在众多异想天开的好事者的努力下，可以无盘启动了，但由于网络传输速度及远程服务器处理交换速度的限制，加上技术的不成熟，使得无盘启动的WINDOWS95的运行还存很多的问题。
今天，网络通信技术和计算机技术的飞速发展、技术的成功使得无盘启动技术也得到快速发展，从整体运行情况来看，与有盘站几乎没有多大区别。
目前，无盘启动主要采用基于RPL、PXE和WINDOWS终端技术。
它们主要具有以下一些特点。
1、经济由于采用无盘远程启动，因而每台工作站可节硬盘、光驱、软驱的资金，其它硬件配置可以用现在市场上最低的，大家可以计算一下，每台工作站不超过2000元，这对于落后的农村学校来说，可以说已经解决了一个大难题。
2、数据安全学校的所有数据都可根用户类别进行不同的设置，不能随便被删除，避免通过软盘、硬盘感染计算机病毒，更不用担心操作系统被破坏。
3、维护方便学校软件集中管理、所有的备份做在一个硬盘上；重点保护的只是服务器，工作站端只存在更件省坏更换问题，这样就不必花大量时去维护，而把我们的时间应用于教学中去。
pxe网刻方法
5、设置ip地址使用192.168.1.0/24（我的是这样设置的）本服务器尽量不要与网吧其它主机在同一个段内（避免冲突），也可以使用172.16.0.0/16这样的端。
6、如果想使用此服务器可以直接上internet,可以添加第二组ip，并指定网关为你的代理服务器地址（网关只能添加一组，否则不能上网别来找我）
7、最好升级打好补丁（此项可选）
三、Intel PXE-PDK2.0安装
1、进入PXE200-PDK目录，执行setup.exe开始安装PXE。（在这里下载pxe20-pdk1.exe）
2、当到达Select Components时，选择“Install with windows NT4 Server CD”（也可以选择Install without windows NT 4...），并将NT4.0安装盘放入光驱，再单击“Next”按钮，在“Select the configuration of the PXE Server”选项中，选择前三项，然后重启计算机。
4、 之后，将有更多的讯息在用户端与服务器之间作应答, 用以决定启动参数。 BootPROM 由 TFTP 通讯协议从服务器下载开机映像档, 这个映像档就是软盘的映象文件。
5、 工作站使用TFTP 协议接收启动文件后，将控制权转交启动块，引导操作系统，完成远程启动。
二、服务器的安装和配置
pxe网刻方法
一、 PXE无盘启动的基本工作原理
PXE是Preboot Execution Environment的缩写。它们的不同之处为：一个是静态路由，一个动态路由。不难理解：RPL是根据网卡上的ID号加上其它的记录组成的Frame向server发出请求，而server那里早已经有了这个ID数据，匹配成功则进行远程启动；PXE是则是根据服务器端收到的工作站MAC地址（就是网卡号），使用DHCP服务给这个MAC地址指定一个IP地址，每次重启动可能同一台工作站有与上次启动有不同的IP，动态分配地址。下面以工作站引导过程说明PXE的原理：
无盘系统 工作原理
无盘系统工作原理
无盘系统，即无盘工作原理，是指一种计算机系统架构，系统中的主要存储设备不使用传统的硬盘或固态硬盘，而是通过网络或其他方式远程访问服务器上的存储资源。
无盘系统的工作原理可以归纳为以下几个主要步骤：
1. 启动过程：当无盘电脑开机后，系统首先通过网络（通常是局域网）从服务器中获取操作系统的启动介质，如镜像文件。
这个过程可以通过使用PXE（Pre-boot Execution Environment）技术来实现。
2. 系统加载：在获取到操作系统的启动介质后，无盘电脑将该介质加载到内存中，这样就可以开始运行操作系统。
3. 系统运行：一旦操作系统成功加载到内存中，无盘电脑就可以像传统计算机一样运行应用程序和处理数据，不同的是，系统和应用程序都是运行在远程服务器上。
4. 数据存储和交互：在无盘系统中，用户的数据通常存储在服务器上而非本地设备上。
用户可以通过网络连接将数据传输到服务器上，也可以从服务器上获取数据进行处理。
无盘系统通常会提供一定的数据同步机制，保证用户的数据能够及时备份或同步到服务器上。
总的来说，无盘系统通过从远程服务器中获取操作系统启动介质，将操作系统加载到内存中，并通过网络与服务器进行数据
交互，实现了在没有本地硬盘的情况下进行正常的计算机操作。
这种架构可以减少本地存储设备的成本和维护工作量，并可以提高系统的可靠性和易管理性。
深入PXE无盘网络-命令详解
2、NET.EXE START IPX /Y >NUL (说明：这个命令实现在工作站上开始用IPX协议
的网络服务，它会通过IPX协议实现工作站与服务器之间的连接。
3、NET.EXE LOGON LNGUEST LNGUEST/SAVEPW:NO /Y >NUL （说明：这个命令是
用账号LNGUEST远程登陆到服务器上）。
7、当QUALREG设置注册表路径并复制到指定PATH后,将查找一个名为LITENET.REG
的文件,若该文件存在, 将LITENET.REG导入到PATH中的注册表,LITENET.REG是在
安装LITENET时自动建立的,不可以修改或删除,但可以添加信息。
正常的实现保护模式的连网。起一个过渡的作用。这个文件就是保护模式下的网卡
驱动程序。
2、AUTOEXEC.BAT
@echo off
cd \winboot
call setvars.bat(注1)
Call startnet.bat(注2)
注1：setvars批处理是设置无盘98启动时所需要的一些环境变量。如服务器名，共
定的文件夹中找启动的注册表语法: QUALREG [/R | /A] [/S] ( /R: 替换；/A:
(替换) 所有的；/S: 安全)
PATH告诉WIN9X启动后在哪儿找注册表(SYSTEM.DAT,USER.DAT)。
1、若PATH中无SYSTEM.DAT,将从WIN9X中复制一份到PATH。
络命令NET.EXE来实现实模式下的连网的。它是内部通过调用以下命令来实现的：
1、SNAPSHOT.EXE /S /B:A /M:140 （说明：这个命令是设置实模式下的网络缓
pxe命令详解
2)工作站运行大型游戏如红警2、diablo2容易死机（不过还好，星际、帝国没问题）；
3)工作站数量不能太多。
4)此缺点无法弥补，可能使用高配置的电脑做服务器会好一点点（期望值别太高哟）。
2、工作站用户权限设置功能弱，容易造成系统被破坏。
目 录
1表现形式
2启动过程
3其他信息
4优点
5缺点
6介绍
1表现形式
PXE最直接的表现是，在网络环境下工作站可以省去硬盘，但又不是通常所说的无盘站的概念，因为使用该技术的PC在网络方式下的运行速度要比有盘PC快3倍以上。当然使用PXE的PC也不是传统意义上的TERMINAL终端，因为使用了PXE的PC并不消耗服务器的CPU，RAM等资源，故服务器的硬件要求极低。
¨ 客户端个人电脑开机后， 在 TCP/IP Bootrom 获得控制权之前先做自我测试。
¨ Bootprom 送出 BOOTP/DHCP 要求以取得 IP。
¨ 如果服务器收到个人电脑所送出的要求， 就会送回 BOOTP/DHCP 回应，内容包括
客户端的 IP 地址， 预设网关， 及开机映像文件。否则，服务器会忽略这个要求。
PXE启动原理
当计算机引导时，BIOS把 PXE Client 调入内存中执行，然后由 PXE Client 将放置在远端的文件通过网络下载到本地运行。[1]
2启动过程
PXE是RPL的升级品，它是Preboot Execution Environment的缩写。它们的不同之处在于RPL是静态路由，而PXE是动态路由。其通信协议采用TCP/IP，与Internet连接高效而可靠，PXE无盘工作站的启动过程分析如下：
¨ Bootprom 由 TFTP 通讯协议从服务器下载开机映像文件。
锐起无盘常见问题
锐起无盘常见问题91. 问：工作站在预配置状态上运行正常，才有对服务器的上传权限。
3.服务器上工作站的系统未正确配置。
请将原有系统删掉（删除系统时保存驱动器）再重新定义一次。
超级无敌分割线------------------------------答：硬件驱动冲突 , 上传一个仅安装过网卡驱动的 win98 系统 , 然后再在预先配置状态下配好各项驱动程序。
90.问:windows 启动时出现"windows Protection Error "。
答：卡起动。
1. 工作站与服务器不能正常通信。
请确保工作站与服务器的网络连接，提示："在指定的服务器上无法找到上传的相关资料"，并且关闭宽带路由器上的DHCP选项。
89. 问：使用锐起无盘上传器上传时选定服务器后不出现"软件系统"列表，包括网卡号、 IP 地址等。
4.网络中存在其他 DHCP Server 。
检查其他计算机上是否安装了 DHSP Server 服务，可在服务列表中查看。
3. 启动的工作站未配置。
在锐起无盘管理器正确加入此工作站的信息，锐起无盘服务的进程名为"锐起无盘系统服务"，如果使用网管型交换机关闭或者调整网络风暴阀值。
2. 锐起无盘服务未正确运行。
请确保锐起无盘服务已经正确启动运行，确保工作站与服务器的正常网络通信，则会出现以上的提示。
具体原因与解决方法如下：1.网络不通。
请检查工作站、服务器以及交换机的连接，工作站即可进行下一步的启动过程。
如果工作站在一段时间内未能接收到回应信号，服务器收到启动请求信号后进行回应，工作站出现"Searching for server"后长时间停止。
答：无盘工作站在启动的时候会发出启动请求信号，工作站在出现"DHCP../"提示一段时间后出现类似"PXE-E51: No DHCP or proxyDHCPoffers ware received"或"PXE-E61:Media test failure, checkcable"的错误提示。
(整理)锐起无盘工作站不能启动等常见问题
锐起无盘工作站不能启动等常见问题1、首先试验时，弄最简单的环境，比如：一台服务器和一台客户机用交叉线连接起来。
这个很重要，因为这样容易成功，就是出了问题也容易查出那里的问题；2、软件的话破解就可以用了。
一般没有什么问题，我用的破解版本是服务器那里有三个破解文件的（Dlxpdhcp.exe、Manager.exe、Rtiosrv.exe）。
见到过一个四个破解文件的，不能用。
3、还有一点就是遇到解决不了的问题，重启一下机器兴许就好了。
以上是我的经验，以下是搜集来的：问题一启动锐起无盘管理器时提示“找不到加密锁，请确认加密锁已正确安装”并退出。
可能原因和解决方法：锐起无盘系统的正式版需要在服务器上安装加密锁才可正常运行，出现这个提示的主要原因是管理器启动时未能正确检测到加密锁。
原因与解决方法如下：1. 未安装加密锁。
请确保加密锁已稳固的插在服务器的并口（LPT ）口上；2. 并口模式不对。
进入服务器的BIOS 设置菜单，把与加密锁相连的并口设置为ECP 或EPP 模式；3. 加密锁驱动程序安装有问题。
注意第一次安装需要运行SERVER 目录下的SETUP.EXE ，而不是运行SETUPMAN.EXE ；4. 加密锁损坏。
请与锐起公司联系更换加密锁。
问题二工作站启动后出现反复自动重启现象可能原因：网卡配置不正确导致网卡的网卡的即插即用功能不可用或者有其他的硬件冲突解决方法：1. 查看服务器锐起无盘管理器中该工作站的网卡配置中前六位号码是否已经配置；2. 查看服务器锐起无盘管理器中该工作站的“启用网卡的即插即用”功能是否已经打开；3. 查看是否有其他的硬件冲突，如工作站主板自带集成声卡可能与PCI 插槽上的声卡冲突，必须在BIOS中屏蔽掉板载声卡，或安装正确的声卡驱动。
问题三工作站启动时长时间停留在Windows启动画面上，不能正确引导进入Windows桌面。
按Esc键发现提示“File Creation Error”或者工作站启动时出现“系统目录共享错误”或“盘符未正确映射，请检查共享的系统目录”（ERROR: Disk C: haven't mapped correctly, please check shared system directory）。
PXE无盘网维护的几点经验
PXE无盘网维护的两点经验铜铺街小学奉鹄一、自动建立工作目录及设置权限批处理文件工作目录及其权限的设置是一个比较麻烦的工作。
尤其当工作站数目较大时，需要建立的目录、用户较多，工作量较大。
如果采用批处理就比较简单了。
批处理的内容如下：rem 设置用户帐号密码有效的最大天数为无限net accounts /maxpwage:unlimitedREM 在F盘建立pxew98目录，此目录为PXE工作站的共享目录md f:\pxew98REM 共享f:\pxew98目录，共享名为pxew98net share pxew98=f:\pxew98rem 在f:\pxew98中建立工作站的工作目录。
此处建立的目录为a1—a31。
(1,1,31)中，第一个1为起始号，第二个1是步长，31是终止号。
for /L %%i in (1,1,31) do md f:\pxew98\a%%irem 建立工作组 pxeclassnet localgroup pxeclass /addrem 建立用户lnguest，密码为lnguestnet user lnguest lnguest /add /active:yes /passwordchg:norem 建立用a1—a31，密码与用户名相同for /L %%i in (1,1,31) do net user a%%i a%%i /add /active:yes /passwordchg:norem 将lnguest用户添加到pxeclass组net localgroup pxeclass lnguest /addrem 将用户a1-a31添加到pxeclass组for /L %%i in (1,1,31) do net localgroup pxeclass a%%i /addrem 为目录f:\pxew98\a1—a31设置共享，共享名与目录名相同for /L %%i in (1,1,31) do net share a%%i=f:\pxew98\a%%irem 为f:\pxew98目录设置权限。
浅谈PXE无盘远程引导技术
、
无盘远 程引导 及其优 势
所谓无盘远程启动即本地计算机没有硬盘和 软驱 ， 它们通过网络从某 台功能强大的计算 机上 引导 操作 系统 ， 一本 地计 算 机称 为工 作 站 ． 这 提供 引导服务的计算机称为服务器。目前无盘远程启 动较 为 流行 ， 因为它 在机 器 管理 上 ， 是 特别 是 在学
邢 台师 范 高专学报
ＪＵ￣Ａ Ｆ￣ＮＴ ］ Ｅ ＲＴ ＡＨ Ｒ Ｏ Ｉ ＬＯ ＣＡ ￣ＮＯ Ｃ Ｅ Ｓｃ Ｅ
Ｖ １ １ Ｎ ． ０ ． ７． ｏ ２ Ｊｎ．０ ２ ｕ ２０
浅 谈 Ｐ Ｅ无 盘 远程 引 导 技 术 Ｘ
刘 爱 国 ， 丙辰 赵
（ 台学院计算机 系． 邢 河北邢 台 ｏ４Ｏ ） ５０ １
置软 件 。
必要给每一个无盘工作站都配备同样的设施。 第二 、 据与 软件 的安 全 性 ： 无 盘系 统 中 ， 数 在 学校或公司对外 开放的计算机都是 无盘的工 作 站． 而在此类工作站上无法使用软盘 ， 因此保密性 强 的数据 或 软件 不会通 过磁 盘被带走 。 第三、 节约开支 ： 减少每台工作 站都必须安装 软盘驱动器 、 硬盘驱动器和硬盘保护卡 以及 Ｃ Ｄ— Ｒ Ｍ的 费用 支 出。同 时 ， Ｏ 由于维 护 管理简便 ， 于 用 这方 面的支 出也会 相应减 少 。 第 四、 避免通过软盘、 硬盘感染计算机病毒 。
中圈分类号 ：Ｐ９ Ｔ ３
一
文献标识码： Ｃ
文章编号 ： ０ — ５３２０ ）２ （５ — ３ １ ８ ７８ （（２０ 一３ ２ ０ ０ ３ ０
第五 、 作 站 启 动灵 活 ： 工 由于 不 同 场 合 的 需 要． 可能要 求启 动不 同 的环 境 ， 比如 有 时候 要 引 导 Ｄｓ有 时候 要 引 导 Ｗｉ ８ 有 时 叉 要 用 Ｌｎｘ ｏ， ｎ ， ９ ｉｕ。这
无盘起动PXE启动芯片出错代码表
无盘起动PXE启动芯片出错代码表初始化/引导/载入Bootstrap错误代码PXE-E00: Could not find enough free base memory.PXE主代码和UNDI运行时模块从闪存或上位内存拷贝至基本内存顶部480K(78000h)至640K (A0000h)的剩余空间位置，这段内存必须被系统BIOS填零，如果这些内存没有填零，PXE ROM里的重布置代码将认为这些内存已经被系统BIOS或其它启动ROM占用了。
PXE-E01: PCI Vendor and Device IDs do not match!此信息在成品BIOS中不可能出现，当系统BIOS初始化基于PCI的ROM时，它将假设PCI 总线/设备/模块(Bus/Device/Function)值已在AX寄存器里通过审核，如果AX寄存器里定义的PCI设备不匹配UNDI设备，将出现此错误代码。
PXE-E04: Error reading PCI configuration space如果任何PCI BIOS调用导致PCI设置空间返回错误代码，此信息将出现，此信息将不会在成品BIOS和硬件上出现。
PXE-E05: EEPROM checksum error如果网卡EEPROM内容被损坏，将出现此信息。
EEPROM内容的损坏通常发生在正在对网卡E EPROM进行编程时系统突然复位(Reset)或掉电的情形下，如果出现此信息，PXE ROM将不执行引导。
PXE-E06: Option ROM requires DDIM support此信息将不会在成品BIOS中出现，PCI可选ROM通常必须被设置为DDIM可选ROM(通常必须被安置在读/写上位内存中)PXE-E07: PCI BIOS calls not supported此信息将不会在成品BIOS中出现，PCI BIOS必须有PCI BIOS服务。
PXE-E08: Unexpected API error. API: xxxxh Status: xxxxh如果PXE API返回一个运行时加载器(Runtime Loader)预料之外的状态代码，将出现此信息PXE-E09: Unexpected UNDI loader error. Status: xxxxh如果UNDI运行时加载器(Runtime Loader)返回预料之外的状态代码，将出现此信息ARP错误代码PXE-E11: ARP timeoutPXE ROM将重试四遍ARP请求，如果无法获取任何有效的ARP答复，将出现此信息，此信息通常源于一些网络和服务设置错误，通常的原因有：1. 在DHCP主服务器上设置了DHCP类标识符(Option 60)却在另一台服务器上安装了Proxy DHCP服务。
基于PXE引导真正的无盘Windows 2000安装详解
虎皮青蛙工作室友情提供本资料原文转载自方舟网站《基于PXE引导的Boot-NIC无盘Windows 2000安装详解》江西省新余钢铁公司职工大学计算机系（ xyyxzh@）俞席忠著一心工作室版权所有若需转载请注明出处并与事先与本工作室取得联系本文将以一个实例的形式，详细介绍基于PXE引导的Boot-NIC无盘Windows 2000安装过程。
实例的测试环境如下：服务器（1台）主板：升技815EPCPU：PIII866内存：512MB硬盘：IBM 40G网卡：RTL8139C其它：略工作站（40台）主板：天虹810M7CPU：赛阳II/566内存：128MB网卡：RTL8139（带PXE启动芯片）其它：略软件环境：服务器端安装Windows 2000 Server操作系统，并将Boot-NIC所有服务和管理组件安装在服务器上工作站端安装Windows 2000 Professional操作系统网络环境：基于TP-LINK交换机的100MB星形网1 在服务器端安装Boot-NIC安装Boot-NIC之前必确定以下两点：确定服务器的网络协议已安装配置，本实例中，添加了TCP/IP、NetBOIS和IPX 等协议，设置服务器的IP地址为198.168.0.1。
若在安装Windows 2000 Server时没有安装DHCP服务，则应在“控制面板”→“添加/删除程序”中添加DHCP服务组件，并设置其作用域，本实例设置作用域的范围为198.168.0.20~198.168.0.100。
安装过程：1．进入Boot-NIC安装程序所在目录，双击安装文件，安装文件自动解压缩后，出现如图1所示的欢迎界面。
图1 欢迎界面2．若需要查阅Boot-NIC的英文安装文档，则可以单击“View”按钮；若不需查阅则单击“Install”按钮开始安装。
单击“Install”后出现如图2所示界面。
图2 欢迎安装界面3．单击“Next”按钮，继续安装，出现“Software License Agreement”界面，如图3所示，系统提示相关的许可信息。
pxe无盘启动故障详解
第一部分：无盘客户机一、客户机启动时找不到服务器，具体现象为:在使用PXE启功芯片时，客户机在出现“DHCP../”提示一段时间后出现类似“PXE-E51: No DHCP or proxyDHCP offers ware received”的错误提示。
现象说明:客户机与局域网的网络通信是正常的,客户机未收到服务器的信息.解决方法：(1) 服务器网络不通.请检查服务器是否正常开机和网络连接，确保服务器的正常网络通信.(2) 启动的客户机信息未进行初始化配置,找系统管理员.二、客户机启动时长时间停留在Windows启动画面上，不能正确引导进入Windows桌面。
现象说明:客户机与服务器之间的通信是正常的.解决办法:清除客户机所对应的个人文件夹上的个人信息.(如88号机器,在服务器上找到文件夹名为88的文件夹,清除里面的所有东西).三、客户机的光标长时间停在左上角闪烁，或出现“”的提示，或直接重启。
现象说明:硬件配置改动。
主板不同、网卡不同、网卡所插的槽位不同、客户机的CMOS设置不同，这些都属于硬件配置改动。
解决办法:更换同一型号主板、使用8139网卡、所插的PCI插槽位置和客户机的CMOS设置要一致。
四、客户机进行硬件自检后进入无盘启动时出现For Realtek RTL8139(X)/8130/810X PCI Fast Ethernet Controller v2.13(020326)PXE-E61: Media test failure,check cablePXE-M0F: Exiting PXE ROM.DISK BOOT FAILURE,INSERT SYSTEM DISK AND PRESS ENTER现象说明：客户机的网卡和PXE启动芯片是正常的。
当PXE启动芯片向无盘服务器发送信息时网络不通。
解决办法：检查客户机的网络通信是否正常。
查看网线RJ-45接头与网卡的接口时候正常，检查网线的网络通信情况。
两种不同无盘启动方案PXE与RPL的比较
PXE与RPL两种不同无盘启动方案的比较一、PXE与RPL两种不同无盘启动方案的比较：1、虽然它们都是无盘启动，但是，RPL ，毫无疑问，只能做无盘win95或假WIN98，不能作成内核为win98的无盘站。
RPL唯一的好处是：比较成熟，关于它的文章漫天皆是。
2、就构架整个网络来说，PXE 要简单得多。
这集中反映在对每台客户机的配置上：RPL要求每一台客户机都要执行安装过程，而PXE配置时，只需要每一台客户机的MAC地址，把它写到netnames.db这个文件中就可以了，甚至连这个都可以自动完成。
3、就性能价格比来讲，PXE是RPL 的替代品，是无盘win95的“掘墓人”，从此，无盘启动技术进入了win98的时代。
4、就适用范围来讲，有盘windows 98能延伸到什么地方，也就是这个技术也可以延伸到的地方。
而win95 由于它内核上的限制，不能较好地与INTERNET接轨，其应用受到了极大的限制。
5、就可维护性讲，PXE空前绝后！PXE的每个工作站的配置都是从公共的windows 目录下读取，删除了，无非是重新启动一次，不用在工作站作任何的动作，系统将自动复原。
6、应用软件的安装。
当你看中某个新的软件，并且打算把它安装在无盘工作站上时，用PXE安装，比如想在无盘win98中新加一个游戏，或以前没有office2000，现在要安装office2000，很简单：用你那个上传的本地硬盘安装好后，上传一下，所有工作站都可以用了。
而win95的应用软件的安装就没有这么简单。
我想来好东西应该拿出来共享，这样可以更快速的推动计算机技术的发展。
本文以一个实例说明基于PXE和LITENET无盘WIN98SE网络系统的安装设置过程，并将安装过程中常见的问题及解决方法收集其中。
二、 PXE无盘启动的基本工作原理PXE是RPL的升级品，它是Preboot Execution Environment的缩写。
它们的不同之处为：一个是静态路由，一个动态路由。
无盘工作站详细启动过程
无盘工作站详细启动过程无盘启动步骤无盘工作站启动要经历DHCP、TFTP、虚拟盘挂载和操作系统启动这四个步骤。
DHCP动态主机设置协议（Dynamic Host Configuration Protocol, DHCP）是一个局域网的网络协议，使用UDP协议工作，主要有两个用途：给内部网络或网络服务供应商自动分配IP地址给用户给内部网络管理员作为对所有计算机作中央管理的手段。
端口：DHCP Server(67),DHCP Client(68), DHCP failover(546)。
整个DHCP要经过下面四步：1>寻找Server，广播DHCP discover封包，源0.0.0.0，目的255.255.255.2552>分配IP地址，返回DHCP Offer封包，包含IP,Gateway,SubMask,DNS3>接受IP直址，广播DHCP request封包，应用网络设置，并返回确认信息4>DHCP完成，返回DHCPACK封包，确认DHCP过程完成TFTPTFTP（Trivial File Transfer Protocol,简单文件传输协议）是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议，提供不复杂、开销不大的文件传输服务。
端口号为69。
它基于UDP协议而实现。
TFTP也四经过下面的四步：1>Client读写请求2>Server回应3>Client ACK4>确认信息Server发送数据包PXE网刻原理基于PXE的网刻过程如下：1>PXE启动，DHCP2>分配IP，开始TFTP3>netghost.pxe获得引导权4>请求netghost.img镜像档5>构建ramdisk可读可写环境6>加载网卡驱动7>启动GHOST客户端8>恢复镜像到相应的硬盘或分区无盘启动无盘客户机启动步骤如下：1>客户机自检，PXE ROM获得启动权2>PXE ROM发送请求DHCP的广播包3>无盘启动管理器为客户机分配IP地址4>客户机请求开机镜像档5>服务器通过请求，通过TFTP传送开机镜像档以及详细的启动信息6>PXE ROM将启动权交由Boot Loader7>Boot Loader引导操作系统易游无盘图解。
