麻将机(四口)维修大全

麻将机配件图、兰科、10芯电脑板、成功、立格、雀友、四口机电脑板图Gm30电脑板系列接口功能
中心升降
推升传感器链条零位光控
链条等待光控机头光控
机头槽型光控光控
堵牌光控
Gm802-B3电脑板控制盘
Gm681-B3控制盘Gm402-B控制盘
GM402-B7控制盘Gm402-B4控制盘
兰科电脑板5号
10芯电脑板6号
成功电脑板7号
麻将机电脑板8号
立格电脑板9号
雀友电脑板
四口机电脑板11号
麻将机电脑板1号板：
麻将机电脑板1号板是发现科技针对麻将机行业开发的第一款高性能电脑控制板。

整套板主要采用进口器件，其生产工艺达到国际标准，其程序是根据麻将机
行业的主流方式和广大使用者的理念进行设计，它抗干扰性能强，运行稳定，直观的测试方案得到业内厂商与消费者的赞同。

其主要功能有：
1、自动检测功能，检测各机构全部正常后自动复位。

2、有18种以上花样，可根据客户要求进行适当调整。

3、有老桩自动记忆功能。

4、故障自动报警并指示部位。

5、能进行传感器检测，进入测试状态后等手动测试每个传感器是否正常工作。

6、洗牌、链条、输送电机有反转功能，弥补了机械上的不足。

7、自动保护，能以最快的速度保护电机，避免故障扩大。

8、通用性强，能实现110V电机与220V电机的通用。

麻将机电脑板1号板测试方案：
把编码开关调到“0”，打开电源听到鸣叫后就进入测试状态，
“0”档位时，连桩灯不点亮，按A或B键，升降台动作，点按点动，常按常动，升到最高位时，4个桩家灯点亮，鸣叫一声；降到最低位时，“SET”灯点亮，鸣叫一声。

“1”档位时，连桩灯“C”点亮，按A或B键，东升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“2”档位时，连桩灯“C、D”点亮，按A或B键，南升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“3”档位时，连桩灯“C、D、E”点亮，按A或B键，西升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“4”档位时，连桩灯“C、D、E、F”点亮，按A或B键，北升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“5” 档位时，连桩灯“G”点亮，按A键大盘正转，按B键大盘反转。

“6” 档位时，连桩灯“G、C”点亮，按A键输送带正转，按B键输送带反转，感应堵牌光控时，桩家灯“LED2”点亮并鸣叫。

“7” 档位时，连桩灯“G、C、D”点亮，按A或B键，机头电机动作，点按点动，常按常动，转动一周，桩家灯“LED3”点亮一次并鸣叫一声，“LED1”点亮2 次并鸣叫2次。

感应看牌光控桩家灯“LED4”点亮。

“8” 档位时，连桩灯“G、C、D、E”点亮，按“1、2、3、4、B”键时，对应指示灯“LED1 、LED2、 LED3、 LED4、SET”被点亮并鸣叫。

同时骰子小电机转动，常按A键时，连桩灯连续点亮。

“9” 档位时，连桩灯全部点亮，按A键时，链条正转，按B键时，链条反转，当零位感应器感应到推牌杆时，桩家灯“LED3”点亮并鸣叫。

当等待感应器感应到推牌杆时，桩家灯“LED4”点亮并鸣叫。

麻将机电脑板1号板故障报警及排除方法：
麻将机出现异常时，操作板上的SET灯闪亮，表示出现故障，同时5个连桩灯“C、D、E、F、G”部分被点亮，共表示有5种故障现象，具体如下表：
发现电脑板2号产品介绍
发现电脑板2号是发现科技针对麻将机行业开发的第一款高性能电脑控制板。

整套板主要采用进口器件，其生产工艺达到国际标准，其程序是根据麻将机行业的主流方式和广大使用者的理念进行设计，它抗干扰性能强，运行稳定，直观的测试方案得到业内厂商与消费者的赞同。

其主要功能有：
1、自动检测功能，检测各机构全部正常后自动复位。

2、有18种以上花样，可根据客户要求进行适当调整。

3、有老桩自动记忆功能。

4、故障自动报警并指示部位。

5、能进行传感器检测，进入测试状态后等手动测试每个传感器是否正常工作。

6、洗牌、链条、输送电机有反转功能，弥补了机械上的不足。

7、自动保护，能以最快的速度保护电机，避免故障扩大。

8、通用性强，能实现110V电机与220V电机的通用。

9、自动藏牌。

发现电脑板2号测试方案
把编码开关调到“0”，打开电源听到鸣叫后就进入测试状态，
“0”档位时，连桩灯不点亮，按A或B键，升降台动作，点按点动，常按常动，升到最高位时，4个桩家灯点亮，鸣叫一声；降到最低位时，“SET”灯点亮，鸣叫一声。

“1”档位时，连桩灯“C”点亮，按A或B键，东升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“2”档位时，连桩灯“C、D”点亮，按A或B键，南升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“3”档位时，连桩灯“C、D、E”点亮，按A或B键，西升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“4”档位时，连桩灯“C、D、E、F”点亮，按A或B键，北升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。

“5” 档位时，连桩灯“G”点亮，按A键大盘正转，按B键大盘反转。

“6” 档位时，连桩灯“G、C”点亮，按A键输送带正转，按B键输送带反转，感应堵牌光控时，桩家灯“LED2”点亮并鸣叫。

“7” 档位时，连桩灯“G、C、D”点亮，按A或B键，机头电机动作，点按点动，常按常动，转动一周，桩家灯“LED3”点亮一次并鸣叫一声，“LED1”点亮2 次并鸣叫2次。

感应看牌光控桩家灯“LED4”点亮。

“8” 档位时，连桩灯“G、C、D、E”点亮，按“1、2、3、4、B”键时，对应指示灯“LED1 、LED2、 LED3、 LED4、SET”被点亮并鸣叫。

同时骰子小电机转动，常按A键时，连桩灯连续点亮。

“9” 档位时，连桩灯全部点亮，按A键时，链条正转，按B键时，链条反转，当零位感应器感应到推牌杆时，桩家灯“LED3”点亮并鸣叫。

当等待感应器感应到推牌杆时，桩家灯“LED4”点亮并鸣叫。

发现电脑板2号故障报警及排除方法：
麻将机出现异常时，操作板上的SET灯闪亮，表示出现故障，同时5个连桩灯“C、D、E、F、G”部分被点亮，共表示有5种故障现象，具体如下表：
发现电脑板2号板功能图
发现电脑板3号产品介绍：
发现电脑板3号板是本公司根据市场需求与客户要求设计的一款性极强的麻将机电脑板，它是电子机械、光电、磁电的完美结合。

产品采用进口电子元件和高标准的生产工艺，使品质进一步得到提升，程序的稳定运行，优良的抗干扰
性能和强大的功能，使麻将机生产厂商和消费者得到好评。

其主要功能有：
1、开机自动复位：智能化检测正常后复位。

2、通用性强、花样多，适用各类大小麻将机，33－44MM的麻将机都适用。

18种常用花样选择及各墩位链条都能居中功能。

3、自动老桩记忆功能。

4、自动故障检测：当麻将机出现故障时，自动停机发出“嘟嘟”报警，并自动指示故障部位方便排除故障。

5、手动单步操作：可以手动单步操作测试麻将机的每个电机和传感器，便于麻将机的安装和维护检测。

6、自动藏牌功能：方便玩家同时在麻将机中放置2付麻将牌。

7、防磁、防静电，使麻将机适合各种环境正常运行工作。

8、永久性断电记忆：当突然停电而恢复通电时，可以继续洗牌，无须手工重新操作，杜绝了卡牌、链条和推升牌板互卡的问题；同时也可以随时清除记忆。

9、适合不同规格的电机，同时适应AC110V和AC220V规格的电机。

10、洗牌暂停，便于安装调试与洗牌时的意外解除。

发现电脑板3号板故障报警及排除方法：
在理牌过程中，若麻将出现故障时，将自动停机，电脑板将自动检测故障状态，当故障无法自动排除时，连桩指示灯将点亮指示故障部位，电脑板连续发出10个“嘟”声，具体如下表：
当人工排除故障完毕后，按压任一升降按钮，老桩灯恢复正常的老桩指示，理牌继续进行。

发现电脑板3号板功能图
发现电脑板4号板产品介绍：
发现电脑板4号板是本公司最坚固的一套控制板。

整套板子都采用进口装电子元件，在生产装订装配过程中不会因受机械压力而导致故障，这样它的环境适应性更强。

主板线路简单，程序稳定。

有自动测试各传感器的功能，使装配维修更方便。

其主要功能有：
１、开机自动复位；智能化检测各种机构，传感器正常后复位（ＳＥＴ灯点亮）２、自动老桩记忆和连桩指示功能。

３、故障自动检测并指示；当麻将机出现故障时，自动停机报警，并指示故障部位，方便排除故障。

４、可手动单步测试每个传感器。

５、断电记忆功能。

６、洗牌暂停功能。

发现电脑板4号板测试方法：
先认识４号操作板示意图，后把数码开关调至“０”位，按住作任一骰子按钮，再打开麻将机电源，这时机器就进入测试状态（此时机器可正常理牌工作），人为感应每一个光控或磁控，操作面板上所对应的指示灯会点亮，如不能点亮或常点亮，则该路传感器有故障。

具体对应如下：
东——推牌电机大小叶片传感器
北——推牌器堆位传感器
西——骰子盘升降电机下位传感器
南——骰子盘升降电机上位传感器
１号——链条零位传感器
２号——链条等待传感器
３号——输送堵牌传感器
４号——机头看牌传感器
５号——大盘反转传感器
注：安装好机器，一般先用短接片短接务用接口“J8”的1、2脚，以便手动人为测试各个传感器是否正常。

人为测试正常后再去掉短接片进入自动测试各机构及传感器。

发现电脑板4号板故障分析：
麻将机出现故障时，机器自动报警，连桩灯指示故障部位，等故障排除后，按压任一升降按钮，机器可继续理牌。

具体参考下表：
发现电脑板4号板功能图
麻将牌背面上的贴面层含铁等可以被磁力吸引的金属，正面没有，（磁力大小应该是吸环正对麻将牌的背面时能吸引起来，正对麻将牌的正面时由于有一定的厚度，使力量减弱，不足以吸起麻将）牌在一个倾斜的园盘上随盘转动，牌上升到高处时，背面向上的牌被圆盘上方铁环片吸往，并随环片转动送至一条槽由拨杆推走，正面向上的牌则继续在盘上转动，槽上的牌被叠成双后由推杆按数分配送往四面。

园盘上有一条小弹簧把牌翻拨，使正面的牌翻向下，以背面向上而被铁环吸住，直到最后所有的牌都被送到槽上带走。

四面的牌够数后，由人操纵电钮，牌下面的托板将四面叠好的牌送出台面。

麻将牌桌里面有五个电动机带动转盘和链条（链条上有推杆）转动，并由电子芯片自动控制。

全自动麻将机原理故障与维修
麻将机部件名称和简介
全自动麻将机一般分为八大机构且每个机构的主要部件和它的分布位置
1、电源开关：开启与关闭麻将桌电源。

2、保险丝：当短路或过载时熔断而起保护作用
3、标牌：公司特定安全标志。

4、开关板：开关的安装板
5、S1探测器：俗称计数光控，探测来牌的光控。

6、01电机：又称叠推电机，01部件的动力电机。

7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。

8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。

9、复位开关在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态, 则保持原状态。

注意：不影响坐庄状态。

10、拾牌输送带：输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。

11、S6探测器：当接到皮带上牌满信号，延时控制磁环和洗牌盘停止和输送麻将牌。

12、洗牌盘：装牌的容器和搅牌的主要部件。

13、复位指示灯：当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。

14、中心升降门：上升时将牌推入，降时与台面平，即可游戏。

15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一气呵成
16、拨牌支架：与洗牌盘配合将牌搅乱，目前均使用拨牌拉簧。

17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件及时推出麻将牌。

18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动
19、运牌盖板：下面粘毛条刷，将牌的背面温柔的刷干净。

20、运牌链条：运牌的传动件。

21、面板支承架：四角上立柱起台面板的固定和支承作用。

22、S5探测器：又称角定位光控，运牌链条运送牌中途控制光控。

23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。

反光发讯。

24、撑杆：当台面板翻起时，撑住台面板，已便清洁麻将桌。

25、承牌板：放置码好麻将牌的高级铝合金板。

26、骰子按钮：掷骰子的按钮。

27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。

28、升降按钮：控制中心升降门升降时的按钮，正常理牌时按对角任意一枚，应急升时按二枚。

检测时作启动按钮。

29、S4探测器：又称零位光控，复位光控，牌理好后输送到准备送出牌位置的控制光控。

30、挡位开关：亦称拨码开关，游戏规则的设定开关，设定在0时即进入检测程序。

31、倒链开关：控制链条倒转的点动开关。

按下倒转放起即停。

32、03电机：推升降架的动力电机。

33、03限位开关：承牌板升至工作位置的控制开关，与升降架的停止开关。

34、吸牌环：亦称磁环。

35、主控板：全自动麻将桌的开关控制系统（详见附图）。

36、07升降凸轮：在07电机的作用下按工作状态旋转，输出动力。

37、升降扛杆：在升降凸轮的驱动下，升起或降下中心升降门。

38、霍尔开关：霍尔元件组成的开关组、控制中心升降门升至上终点或降至下终点。

麻将机工作原理
机器通电，链条自动复位一周的工作设计原理。

打开机器电源的第一动作是机头推牌器闭合，只有它闭合，槽行传感器才会全部打开接通信号，微处理器才能执行链条复位命令，链条电机开始运转，这时只有K4后复位传感器的信号电源开关打开。

执行复位命令时，K1 .K3. K5, 槽行传感器 ,记数传感器以及控制盘的信号
电源全部关闭，链条到位后，K4检测到链条上的白色套子，接通信号电源反馈给微处理器，这时才执行打开控制盘的信号电源。

下一步按一下升降按钮，升降台升上命令执行指令，给升降电机控制开关，并让其闭合通电，升降电机运转升上，转盘、磁圈、输送带电机接通电源运转，同时K3传感器接通电源，再按一下升降控制按扭，执行一个命令给微处理器，微处理器再给四个升牌台微动开关信号电压，执行升牌动作，升牌结束后，所有剩余传感器得到信号电源，机头推牌器退后，开始运转洗牌，洗好档位所指的墩数时，相应的12#传感器上的光头接通，然后芯片执行K2对射放电接通，再执行关闭K1 ,槽行传感器推牌器终止推前闭合，关闭K3传感器信号电源，给链条电机供电链条开始走动，当推牌的链条杆走过时切断K2信号，这时，K1 , 槽行传感器打开放电，推牌器退后，K3信号电源打开，开始下一步洗牌，以此来推，四行洗好后K4检测到信号停机灯亮。

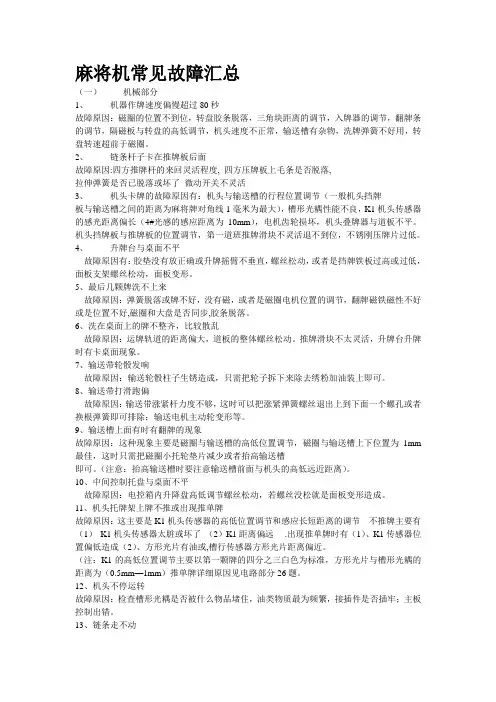

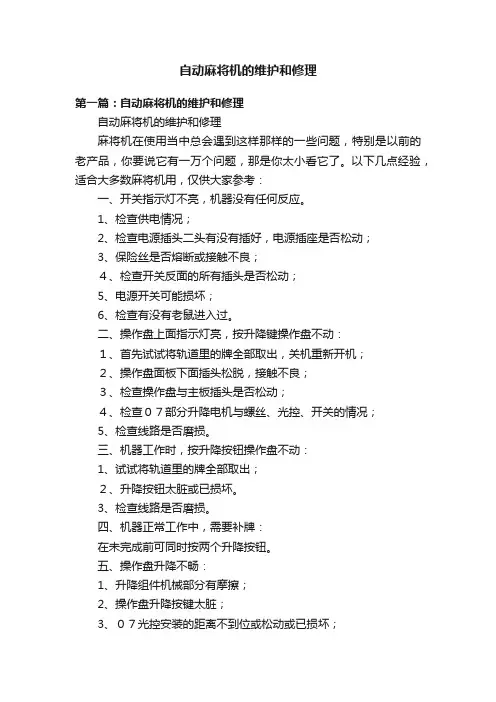

（一）机械部分
机械部分故障和检修
1、机器作牌速度偏慢超过80秒
故障原因：磁圈的位置不到位，转盘胶条脱落，三角块距离的调节，入牌器的调节，翻牌条的调节，隔磁板与转盘的高低调节，机头速度不正常，输送槽有杂物，洗牌弹簧不好用，转盘转速超前于磁圈。

2、链条杆子卡在推牌板后面
故障原因:四方推牌杆的来回灵活程度, 四方压牌板上毛条是否脱落,
拉伸弹簧是否已脱落或坏了微动开关不灵活。
