改性沥青生产工艺

合集下载

沥青生产工艺简介

沥青生产工艺简介改性沥青是指掺加橡胶、塑料等高分子聚合物、细磨的橡胶粉或其他填料型外掺剂，与沥青均匀混合，使沥青的性质得以改善的沥青混合物。

改性沥青的性质受沥青的化学组成与结构、聚合物的化学组成与结构以及它们的配伍性和相容性、加工过程等影响。

我国目前生产改性沥青的主要品种是SBS类改性沥青、SBR类改性沥青和EV A、PE 类改性沥青。

改性沥青主要有以下生产方法。

一、直接混溶法直接混溶法通常是指采用胶体磨或高剪切搅拌机生产改性沥青的方法，一般需要经过聚合物的溶胀、分散磨细、继续发育3个阶段，每个阶段的工艺流程和时间随改性剂、沥青性质和加工设备的不同而异，聚合物经过溶胀后，剪切或研磨的分散效果才会更好，分散好的改性沥青还需储存一定时间仍继续发育。

该方法工艺简单，是生产沥青最常用的方法，但该工艺对剪切或研磨设备要求较高。

二、母料法将浓度很高的改性沥青预先在工厂中制作好，运到施工现场稀释后使用，这种方法称为改性沥青的母料制作法。

用母料制作的高浓度改性沥青一般在常温下固态，运输和储存比较方便，施工现场也不需配备复杂的、功率很大的胶体磨一类的搅拌设备，母料制作方法有两种：直接混溶法和溶剂法。

三、溶剂法我国改性沥青行业在使用胶体磨之前，溶剂法的使用非常广泛，为中国油毡厂大量使用。

用溶剂法生产改性沥青，其设备简单、投资少、上马快，是小型改性沥青企业首选的生产工艺。

但该工艺要对溶剂进行回收，能耗高，污染大，部分残留在改性沥青中，影响产品的质量，现在该方法已很少应用。

四、乳液法适用于橡胶类胶乳改性剂，使用时根据改性剂胶乳中的固含量，按要求的比例进行掺配。

可预先将胶乳与沥青混合制备成改性沥青后使用，也可在生产现场直接将胶乳喷入拌和机中生产改性沥青混合料。

该方法生产条件缓和，主要生产SBR乳化改性沥青。

五、母粒法将SBS等高聚物与添加剂混合造粒，制成高聚合物含量的粒子，掺配到基质沥青中，通过搅拌剪切得到改性沥青。

该方法生产工艺条件缓和，简化了生产工艺，改性沥青产品的辐射半径大大增加，是一种值得推广的好办法。

改性沥青防水卷材的生产工艺

改性沥青防水卷材的生产工艺
改性沥青防水卷材的生产工艺
改性沥青防水卷材是一种常用的建筑防水材料，广泛应用于屋顶、地下室、隧道、桥梁等工程。

下面就改性沥青防水卷材的生产工艺进行详细介绍。

首先，生产改性沥青防水卷材需要准备所需原料，包括基材、改性沥青、防水涂料等。

基材一般采用聚酯纤维毡、玻璃纤维毡等，并根据需要进行预处理，如浸泡在防水液中，提高防水性能。

接下来，将改性沥青加热到一定温度，使其成为液态，并将基材通过辊道输送到涂布机器上。

在涂布机器上，将热化的改性沥青均匀地涂布到基材表面，形成一层厚度均匀的涂层。

然后，将带有涂层的基材通过压光机，将涂层和基材进行压实，使其黏结紧密。

这一步骤非常重要，能够确保涂层与基材的结合强度，提高防水卷材的使用寿命。

接着，将压实后的基材卷绕起来，并通过烘箱进行烘干处理，进一步提高涂层的黏结强度和防水性能。

最后，对经过烘干处理的改性沥青防水卷材进行检验和包装。

检验包括对卷材的厚度、宽度、重量等方面进行检查，确保产品符合标准要求。

包装一般采用塑料薄膜和纸箱包装，以保护产品免受外界环境的影响。

需要注意的是，在整个生产过程中，对温度、速度、涂布厚度等参数要进行准确控制，以确保产品的质量稳定。

同时，要加强质量管理，对产品进行抽样检验和定期检查，确保产品符合国家标准。

总结起来，改性沥青防水卷材的生产工艺包括准备原料、涂布、压实、烘干、检验和包装等步骤。

通过科学的生产工艺和严格的质量管理，可以生产出质量稳定、防水性能优良的改性沥青防水卷材产品。

改性沥青生产工艺

改性沥青生产工艺文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-改性沥青生产工艺影响改性沥青的质量因素众多，基质沥青与改性剂的剂量比是生产合格改性沥青的基础，恰当的工艺路线及技术参数的确定是关键，稳定的改性沥青设备是生产合格改性沥青的保障。

基质沥青种类繁多，不同型号、不同产地的基质沥青，其组成成分略有差异，而改性剂的种类也比较多，如何结合实际需要，使基质沥青与改性剂得到最佳匹配，如何使工艺路线及技术参数得到最佳设置，如何确保生产稳定的改性沥青，等等一系列问题。

一般通过小试、中试，最终确定大生产的各项技术参数。

一、小试，根据样品，按照改性沥青指标，初步确定配方、工艺路线，技术参数，其过程一般为以下几步：1、根据样品性能、改性沥青指标要求，初步确定配方、制定工艺路线、技术参数等；2、通过小试，模拟大生产，制备试样，并检测试样性能，根据检测结果，调整改性剂与沥青的配伍，或改变某些技术参数。

经过反复试验使各项指标达到最优化；改性沥青小试配方检测3、初步确定配伍、工艺路线、技术参数。

二、中试，工艺转化的过渡阶段，小试的放大试验，基本接近大生产。

采用正常生产改性沥青的成套设备，实现试验和生产的完全接轨。

其过程一般为：1、检查设备，确定设备处于安全、可用状态，如：改性系统、恒温加热系统、控制系统，上料系统等；设定各部位的技术参数，如：温度、配比、加工量等；沥青泵、高剪切均化机、高性能磨机转动是否灵活；调整磨机磨盘间隙；开启空压机，并调至合适压力；预热所有需要加热的部位。

2、严格按照设备的操作规程，输入规定的基质沥青（2-3吨）、改性剂，经过溶胀、剪切、研磨、孕育生产出合格的改性沥青，其试验过程，应注意观察剪切机、磨机的电流；检查沥青温度是否在工艺规定的范围内，遇到报警，应立即查明原因；改性沥青试验结束后，注意停机顺序。

3、跟踪检测改性沥青的质量，根据检测结果及时调整配伍、技术参数等。

SBS改性沥青的生产工艺与成本

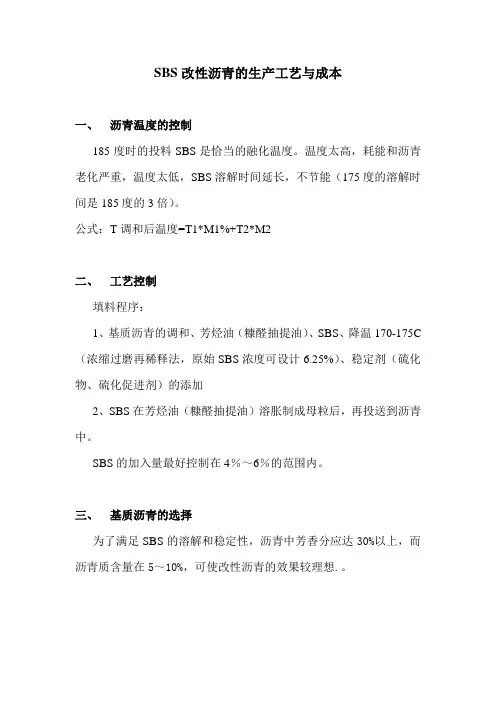

SBS改性沥青的生产工艺与成本一、沥青温度的控制185度时的投料SBS是恰当的融化温度。

温度太高，耗能和沥青老化严重，温度太低，SBS溶解时间延长，不节能（175度的溶解时间是185度的3倍）。

公式：T调和后温度=T1*M1%+T2*M2二、工艺控制填料程序：1、基质沥青的调和、芳烃油（糠醛抽提油）、SBS、降温170-175C （浓缩过磨再稀释法，原始SBS浓度可设计6.25%）、稳定剂（硫化物、硫化促进剂）的添加2、SBS在芳烃油（糠醛抽提油）溶胀制成母粒后，再投送到沥青中。

SBS的加入量最好控制在4％～6％的范围内。

三、基质沥青的选择为了满足SBS的溶解和稳定性，沥青中芳香分应达30%以上，而沥青质含量在5～10%，可使改性沥青的效果较理想.。

Ic=ω（沥青质+饱和分）/ω（芳香分+胶质)，一般认为基础沥青的Ic越小，其与SBS的相容性越好，经改性后软化点、延度、针入度及粘度的改变程度越大。

小于0.4比较好。

目前一般认为：用于SBS改性的沥青不能有过高的沥青质含量和过低的芳香烃含量，其芳香化合物与树脂的质量分数应为85%～89%，沥青质的质量分数为1%～5%，沥青的针入度应大于100 mm。

此种沥青改性效果较好。

四、SBS的选择被分散的星型SBS微粒形变能力比线型差，故其延度常不如线型SBS改性沥青大。

但不同型号SBS的复配是有益处的。

SBS 分子量对其改性沥青性能也有显著的影响。

当SBS 组成及支化度一定时，其粘度与分子量密切相关，高分子量的SBS 加入沥青中，粘度上升更明显，粘合性能等也能得到更好的改善。

因此，改性沥青用SBS 必须达到一定分子量。

，线型SBS 分子量达到10 万左右方可获得较理想的沥青改性效果。

分子量太低，不适合用于改性沥青。

但SBS 分子量也不可过高。

若分子量太大，SBS 在沥青中溶解、分散的难度增加，施工难度大，并可能导致分散不均匀，改性效果反而下降。

苯乙烯与丁二烯的组成比（即嵌段比）对SBS 产品性能有特别重要的影响。

sbs

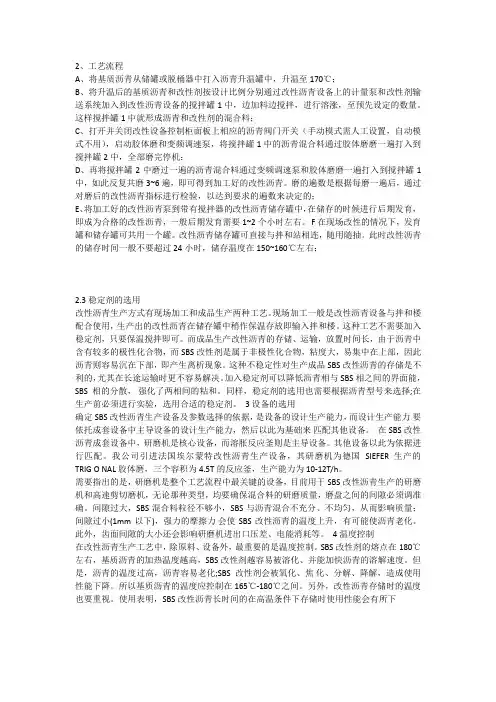

2、工艺流程A、将基质沥青从储罐或脱桶器中打入沥青升温罐中，升温至170℃；B、将升温后的基质沥青和改性剂按设计比例分别通过改性沥青设备上的计量泵和改性剂输送系统加入到改性沥青设备的搅拌罐1中，边加料边搅拌，进行溶涨，至预先设定的数量。

这样搅拌罐1中就形成沥青和改性剂的混合料；C、打开并关闭改性设备控制柜面板上相应的沥青阀门开关（手动模式需人工设置，自动模式不用），启动胶体磨和变频调速泵，将搅拌罐1中的沥青混合料通过胶体磨磨一遍打入到搅拌罐2中，全部磨完停机；D、再将搅拌罐2中磨过一遍的沥青混合料通过变频调速泵和胶体磨磨一遍打入到搅拌罐1中，如此反复共磨3~6遍，即可得到加工好的改性沥青。

磨的遍数是根据每磨一遍后，通过对磨后的改性沥青指标进行检验，以达到要求的遍数来决定的；E、将加工好的改性沥青泵到带有搅拌器的改性沥青储存罐中，在储存的时候进行后期发育，即成为合格的改性沥青，一般后期发育需要1~2个小时左右。

F在现场改性的情况下，发育罐和储存罐可共用一个罐。

改性沥青储存罐可直接与拌和站相连，随用随抽。

此时改性沥青的储存时间一般不要超过24小时，储存温度在150~160℃左右；2.3 稳定剂的选用改性沥青生产方式有现场加工和成品生产两种工艺。

现场加工一般是改性沥青设备与拌和楼配合使用，生产出的改性沥青在储存罐中稍作保温存放即输入拌和楼。

这种工艺不需要加入稳定剂，只要保温搅拌即可。

而成品生产改性沥青的存储、运输，放置时间长，由于沥青中含有较多的极性化合物，而SBS改性剂是属于非极性化合物，粘度大，易集中在上部，因此沥青则容易沉在下部，即产生离析现象。

这种不稳定性对生产成品SBS改性沥青的存储是不利的，尤其在长途运输时更不容易解决。

加入稳定剂可以降低沥青相与SBS相之间的界面能，SBS相的分散，强化了两相间的粘和。

同样，稳定剂的选用也需要根据沥青型号来选择;在生产前必须进行实验，选用合适的稳定剂。

3 设备的选用确定SBS改性沥青生产设备及参数选择的依据，是设备的设计生产能力，而设计生产能力要依托成套设备中主导设备的设计生产能力，然后以此为基础来匹配其他设备。

sbs改性沥青技术标准

sbs改性沥青技术标准SBS改性沥青技术标准。

SBS改性沥青是一种应用广泛的道路材料，它具有优异的性能和稳定的质量，对于道路建设起着至关重要的作用。

为了保证SBS改性沥青的质量和使用效果，制定了一系列的技术标准，以规范其生产和应用过程。

本文将对SBS改性沥青技术标准进行详细介绍，希望能够为相关行业提供参考和指导。

一、SBS改性沥青的基本性能要求。

1. 抗老化性能，SBS改性沥青在高温和紫外线的作用下能够保持较好的稳定性，不易发生软化和断裂。

2. 弹性恢复性能，SBS改性沥青在受到外力作用后能够迅速恢复原状，保持道路的平整度和舒适性。

3. 粘附性能，SBS改性沥青与骨料的结合力强，能够有效防止路面出现剥离和开裂。

4. 抗变形性能，SBS改性沥青在受到车辆荷载和温度变化的影响下，能够保持较好的形变能力，延长路面使用寿命。

二、SBS改性沥青的生产工艺要求。

1. 原料选用，SBS改性沥青的生产应选用优质的沥青和SBS改性剂，确保原料的稳定性和可靠性。

2. 混合工艺，SBS改性沥青的混合工艺应严格控制温度和时间，确保SBS改性剂充分与沥青混合，均匀分散。

3. 质量控制，对SBS改性沥青的生产过程进行全程监控，确保产品质量符合标准要求。

三、SBS改性沥青的施工和应用要求。

1. 施工温度，在施工过程中，应根据气温和路面状况合理控制SBS改性沥青的施工温度，避免出现温度过高或过低的情况。

2. 施工厚度，根据道路等级和设计要求确定SBS改性沥青的施工厚度，确保路面的承载能力和使用寿命。

3. 施工工艺，在施工过程中，要严格按照相关标准和规范进行操作，确保SBS 改性沥青的均匀铺设和充分压实。

四、SBS改性沥青的质量检测要求。

1. 外观检查，对SBS改性沥青进行外观检查，确保无异物和明显缺陷。

2. 抗拉性能，通过拉伸试验检测SBS改性沥青的抗拉强度和断裂伸长率，评估其弹性恢复性能。

3. 软化点，测定SBS改性沥青的软化点，判断其耐高温性能。

改性沥青知识汇总

改性沥青知识汇总改性沥青是指通过对原有沥青进行化学、物理或机械处理，改变其分子结构以及特性的一种材料。

改性沥青在道路建设和维护中广泛应用，其具有提高路面性能、延长路面使用寿命等优点。

下面将从改性沥青的种类、生产工艺、应用领域等方面进行综述。

一、改性沥青的种类1.聚合物改性沥青：聚合物改性沥青多指将聚合物添加到沥青中，通过聚合物与沥青分子的相互作用来提高沥青的性能。

常见的聚合物改性沥青有SBS、SBR、EVA等。

2.橡胶改性沥青：橡胶改性沥青是将废旧橡胶或者橡胶粉末与沥青混合而成的一种改性沥青。

橡胶改性沥青具有良好的柔性和韧性，在高温和低温下都能保持较好的性能。

3.矿物填料改性沥青：通过添加矿物填料，如沥青混合料用石粉、沥青石膏、粉煤灰等，来改善沥青的性能，增加沥青的抗剪切强度、稳定性和耐久性。

4.化学改性沥青：化学改性沥青是利用化学反应改变沥青分子结构的一种改性方式，常见的化学改性剂有酚醛树脂、聚丙烯酰胺、乙烯-丙烯-酸酐共聚物等。

二、改性沥青的生产工艺1.混合工艺：将改性剂、添加剂与热沥青在特定的温度和剪切条件下进行混合，以实现改性剂与沥青的充分溶解和分散。

2.反应工艺：将改性剂与沥青进行反应，改变沥青的分子结构和特性。

常见的反应工艺有挤塑改性、化学反应改性等。

3.共混工艺：将不同类型的改性剂或添加剂进行混合，以充分利用各种添加剂的优点，同时提高改性沥青的性能。

三、改性沥青的应用领域1.高级公路：改性沥青在高速公路、城市快速路等高级路面上应用广泛。

聚合物改性沥青和橡胶改性沥青能够提高路面的抗裂性能和耐久性。

2.机场跑道：机场跑道需要具有较好的耐久性和抗滑性能。

改性沥青在机场跑道上的应用能够提高路面的抗压性能和耐久性。

3.城市道路：改性沥青在城市道路的应用能够提高路面的抗氧化性能和抗变形能力，从而延长路面的使用寿命。

4.桥梁、隧道：桥梁和隧道的路面对防水性能和抗渗漏性能的要求较高，化学改性沥青能够提供良好的防水效果。

改性沥青生产工艺

改性沥青生产工艺改性沥青是一种将传统沥青进行改性处理后得到的新型材料，具有优异的性能和广泛的应用领域。

改性沥青的生产工艺主要包括原料的选择与准备、改性剂的添加与混合、反应与成型等几个步骤。

首先，在改性沥青的生产过程中，首先需要选择合适的原料。

传统沥青是改性沥青的基础，它一般是通过原油或沥青矿石的提炼得到的。

在选择原料的过程中，需要考虑到原油的组成和性质，以及材料的稳定性和可使用性等因素。

在原料准备阶段，原油或沥青矿石首先经过物理或化学的处理，去除其中的杂质和不稳定成分，使其达到所需的纯度和质量。

这一步骤主要包括温度调节、蒸馏、溶剂萃取等处理方式，以提高原料的稳定性和可用性。

接下来，需要将改性剂添加到沥青中，以实现对沥青性能的改善。

改性剂可以是天然物质，也可以是人工合成的化学品。

常见的改性剂有聚合物、沥青胶体、沥青分子筛等。

添加改性剂的目的是增加沥青的黏性和粘结性，提高其抗老化和耐久性，并增强沥青在不同温度和条件下的工作性能。

在混合阶段，将改性剂与沥青进行充分混合和分散。

这一步骤可以使用物理或化学的方法，如机械搅拌、高剪切混合、溶剂处理等。

通过混合，改性剂与沥青能够均匀分布，并形成复合材料。

此时，需要控制合适的温度和混合时间，以确保改性剂充分与沥青反应，并获得理想的改性效果。

最后，混合好的改性沥青可以选择不同的成型方式，根据具体应用要求进行加工和制备。

常见的成型方式有浇铸、模压、喷涂等。

成型过程中需要注意温度的控制和压力的调节，以确保改性沥青制品的质量和性能。

在整个改性沥青生产过程中，需要严格控制各个环节的参数，并进行质量监控和检测。

通过不断优化工艺和技术，可以生产出性能优良、稳定可靠的改性沥青产品，为工程建设和交通运输提供良好的材料支撑。

总之，改性沥青的生产工艺是一个复杂而严密的过程，需要经过原料的选择与准备、改性剂的添加与混合、反应与成型等多个步骤。

通过合理控制各个环节和参数，可以获得优质的改性沥青产品，满足不同领域的需求。

制备改性沥青的工艺和方法

制备改性沥青的工艺和方法
现场制备改性沥青可以采用一次掺配法，也可以采用二次掺配法。

搅拌法、混融法适用于采用一次掺配法制备改性沥青，母体法适用于采用二次掺配法制备改性沥青。

（1）搅拌法
a.本法适用于各种可通过搅拌工艺直接于沥青均匀混合的改性剂。

b.搅拌法是将改性剂直接掺入到热沥青中，通过机械强力搅拌，使改性剂颗粒与沥
青在高温下混合制备成具有所需改性剂含量的改性沥青。

成品改性沥青可直接用
于生产改性沥青混合料。

c.采用搅拌法生产改性沥青时的拌合时间、温度、搅拌速度等应通过试验确定。

（2）混融法
a.混融法宜采用高速剪切设备或胶体磨。

b.用混融法生产改性沥青的混融时间、温度、遍数等参数应根据不同基质沥青、改
性剂及设备能力来设定，生产前应制定详细的生产工艺、操作步骤及产品质量控
制与检验方法。

c.改性沥青宜在施工现场随产随用；断时间储存时，应转入储存灌并进行不间断地
搅拌或泵送循环，在储存期间改性沥青不得降低使用效果。

（3）母体法
a.本法适用于各类可生产改性剂含量高的改性沥青母体。

b.改性沥青母体中改性剂的含量应适当，根据技术要求、以往经验及设备状况进行确
定。

c.掺配时应根据改性沥青母体中改性剂的含量，制备成具有所需改性剂含量的改性沥
青。

d.改性沥青母体与基质沥青掺配时，应允许拌合均匀，掺配温度应适当，宜随配随
用，需要断短时间储存时，应继续保温并进行不间断的搅拌或泵送循环。

生产改性沥青的工艺流程

生产改性沥青的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!生产改性沥青的工艺流程主要包括以下几个步骤：1. 准备原材料在生产改性沥青之前，首先要准备原材料，包括基质沥青、改性剂（如SBS、PE、EVA等）、稳定剂、抗氧化剂等。

sbs改性沥青防水卷材生产工艺

sbs改性沥青防水卷材生产工艺
SBS改性沥青防水卷材生产工艺是一种常用的建筑防水材料生产工艺。

下面是详细的生产工艺流程：
1. 原材料准备：准备SBS改性沥青、增塑剂、纤维增强材料、添加剂等原材料。

确保原材料的质量符合要求。

2. 混合：将SBS改性沥青与增塑剂、添加剂等混合在一起，
使用搅拌设备进行均匀混合。

混合的时间和速度需要根据实际情况进行调整，以确保混合均匀。

3. 配制：将混合好的SBS改性沥青与纤维增强材料进行配制。

先将纤维增强材料放入配制设备中，然后将混合好的SBS改
性沥青倒入配制设备中进行搅拌。

搅拌的时间和速度需要根据实际情况进行调整，以确保配制均匀。

4. 涂布：将配制好的SBS改性沥青涂布在聚酯毡或玻璃纤维
胎上。

使用涂布设备将SBS改性沥青均匀地涂布在聚酯毡或
玻璃纤维胎上。

涂布的厚度和速度需要根据实际情况进行调整，以确保涂布均匀。

5. 烘干：将涂布好的SBS改性沥青的聚酯毡或玻璃纤维胎送
入烘干室进行烘干。

烘干的温度和时间需要根据实际情况进行调整，以确保完全烘干。

6. 切割和包装：将烘干完全的SBS改性沥青防水卷材进行切
割和包装。

根据需要，将防水卷材切割成适当的尺寸，并用适
当的包装材料进行包装。

通过以上的生产工艺流程，可以生产出质量上乘的SBS改性沥青防水卷材。

在实际生产过程中，还需要对各个环节进行严格的控制和监测，以确保产品的质量和性能达到要求。

sbs改性沥青生产工艺

sbs改性沥青生产工艺的选择SBS改性剂是改性沥青中最重要的组成部分，其选择直接影响改性沥青的性能。

一般来说，SBS改性剂应具有以下特点：1）热塑性良好，易于与基质沥青相溶；2）弹性好，能够有效提高改性沥青的抗裂性能；3）化学稳定性好，不会在沥青中分解或失效。

目前市场上的SBS改性剂品种繁多，我们在选择时应根据工程要求和实际情况进行综合考虑，选择合适的品种和配比。

三、生产工艺SBS改性沥青的生产工艺主要包括预处理、混合、加热、搅拌和过滤等环节。

其中，预处理环节是非常重要的，主要包括对基质沥青和SBS改性剂进行分散和溶解。

混合环节则是将两者按一定配比加入混合桶中进行充分混合，以保证两者之间的相容性。

加热环节则是将混合物加热至一定温度，以促进相溶和反应。

搅拌环节则是对混合物进行充分搅拌，以确保混合物的均匀性。

最后，过滤环节则是将混合物通过滤网进行过滤，去除杂质和颗粒物，以保证改性沥青的质量和稳定性。

在生产工艺中，我们需要注意控制加热温度、搅拌时间和过滤精度等参数，以确保生产出优质的SBS改性沥青。

SBS是一种嵌段共聚物，由苯乙烯和丁二烯组成。

它具有橡胶和塑料的性能，可以在常温下表现出橡胶的弹性，高温下则可以像热塑料一样熔融流动，成为可塑性材料，因此被称为热塑弹性体。

在改性沥青方面，SBS的应用效果最为理想。

它可以改变沥青的流变学性质，提高粘弹性和延性，从而增加路面的抗冲击能力、抗开裂能力和耐磨耗能力，延长道路使用寿命。

此外，它还可以增加沥青的粘附性和粘韧度，提高沥青与沙石料的结合力，改善道路的强度和防水能力，增强路面的耐久性。

同时，SBS还可以降低沥青的温度敏感性，改善后针入度下降，软化点升高，弹塑范围扩大，耐流动变形性能力得到改善，提高路面平坦性能和抗车辙性能，使行车速度提高，减少路面维护。

根据苯乙烯和丁二烯所含比例的不同和分子结构的差异，SBS分为线型结构和星型结构两种。

实验表明，SBS星型的改性效果最佳，但在加工性能方面，线型要比星型更容易加工。

改性沥青生产工艺技术

改性沥青生产工艺技术改性沥青是指对普通沥青进行改性处理后所得到的一种改良材料，具有更好的性能和使用寿命。

改性沥青生产工艺技术是指对沥青进行改性处理的一系列工艺流程和技术要点。

下面将介绍改性沥青的生产工艺技术。

首先，改性沥青的生产过程一般分为预处理、改性添加剂研磨、混合、反应、沥青回流和后续处理等阶段。

预处理阶段是指对原始沥青进行脱水和过滤等处理，以去除其中的杂质和水分，保证沥青的纯净度和稳定性。

改性添加剂研磨阶段是将改性添加剂进行研磨，使其达到所需的颗粒粒度和流动性，以便更好地与沥青混合。

混合阶段是将研磨好的改性添加剂与预处理好的沥青按一定比例加入搅拌机中进行混合，使其充分均匀地混合在一起。

反应阶段是将混合好的沥青和改性添加剂混合物进行一定时间的反应，使其发生化学反应，以改善沥青的性能。

沥青回流阶段是指将反应后的改性沥青进行回流，即通过高温加热将改性沥青的溶解度提高，并去除其中的杂质和水分。

最后，经过回流处理的改性沥青还需进行后续处理，包括冷却、过滤、运输等，以完成改性沥青的制备工艺。

改性沥青生产工艺技术的关键在于对改性添加剂和沥青的选择和混合比例的确定，这直接影响着改性沥青的性能和质量。

同时，对于改性添加剂的研磨和混合工艺也需严格控制，确保其在沥青中的分散均匀性和稳定性。

在改性沥青生产的过程中，还需注意加热温度、反应时间和搅拌速度等参数的控制，以保证工艺的科学性和生产的稳定性。

在实际生产中，还可以根据具体需求对改性沥青的生产工艺进行调整和改进，以进一步提高改性沥青的性能和质量。

总之，改性沥青生产工艺技术是沥青改性领域的重要内容，通过科学合理地控制工艺流程和技术要点，可以得到更好性能的改性沥青，满足不同工程的需要。

废轮胎胶粉改性沥青的生产工艺与装备

废轮胎胶粉改性沥青的生产工艺与装备废轮胎胶粉改性沥青是一种提取自废弃轮胎胶粉，并经过改性处理后用于道路建设的材料。

它可以有效地降低环境污染，并为废弃轮胎提供了一种循环利用的途径。

本文将为您介绍废轮胎胶粉改性沥青的生产工艺和所需的装备。

废轮胎胶粉改性沥青的生产工艺通常包括废轮胎处理、胶粉提取、改性处理和沥青生产四个步骤。

下面将会逐一介绍这些步骤的具体工艺和所需的装备。

第一步，废轮胎处理。

废弃轮胎通常经过粉碎、分离和筛选等步骤进行处理。

在粉碎过程中，废轮胎会被破碎成小块，以便后续处理。

接下来，通过分离和筛选过程，将轮胎橡胶与其他杂质分离，以获取纯净的胶粉。

这一步骤需要采用轮胎破碎机、磁铁分离器和振动筛等设备。

第二步，胶粉提取。

通过将废轮胎胶粉与溶剂进行混合，并进行油胶分离，可以得到纯净的胶粉。

在混合过程中，适量的溶剂（如苯、甲苯等）会与胶粉充分混合，以使其中的橡胶成分溶解出来。

接下来，通过沉淀和离心等过程，将溶剂与橡胶分离，得到干燥的胶粉。

这一步骤需要采用溶剂混合设备、沉淀槽和离心机等装置。

第三步，改性处理。

为了提高废轮胎胶粉改性沥青的性能，常常需要对胶粉进行一定的改性处理。

常用的改性方法包括增容改性、增稠改性和添加剂改性等。

增容改性是指通过加入纳米材料或改性剂，提高改性沥青的增容性能；增稠改性是通过添加增稠剂，提高改性沥青的黏度和稠度；添加剂改性是通过添加一定类型的添加剂，改善改性沥青的耐老化性能和路面性能。

这一步骤需要根据具体的改性方法选择相应的设备。

第四步，沥青生产。

在废轮胎胶粉改性沥青的生产中，沥青是一个重要的组成部分。

一般而言，改性沥青会与传统沥青进行混合，以提高其性能。

在混合过程中，需要将改性沥青和传统沥青按照一定的配比进行搅拌，达到均匀混合的目的。

这一步骤需要采用搅拌设备，如沥青搅拌机或沥青贮存罐等。

除了上述的生产工艺步骤外，还有一些辅助设备也是必不可少的，如输送设备、加热设备、冷却设备等。

改性沥青技术及生产工艺方案介绍

改性沥青技术及生产工艺介绍一、前言1、沥青传统意义上的沥青是由树脂包裹的沥青质分子团组成的胶体物质，它呈现出很强的油质状态（即石油质）。

胶体分为溶胶（主要指液态密度）和冻胶（主要指固体密度），这取决于其成分间的平衡状态。

对沥青来说，两种状态的平衡取决于沥青质和树脂间的相互作用，并受到外界温度的强烈影响。

事实上，沥青温度的升高打破了其冻胶状态，使沥青分子团演变成溶胶状态。

因而沥青的一个重要特性就是常温下呈现出固体或半固体，但随温度升高极易溶化。

这一显著的热敏感性是沥青的最重要的特征，也是其主要弱点。

事实上，沥青混合物应能够在全年不同的工作条件下保持其良好的性能。

显著的热敏感性妨碍了沥青混合物在高温和低温时呈现出良好的性能，因而必须改进沥青的特性以提高产品性能。

二十多年来，国际国内交通容量增长迅速，重型车辆在其中的比例也不断增长。

面对现在和将来的繁重的交通容量，使用传统材料、按传统方法设计的高速公路和机场跑道的沥青路面的寿命将不断降低。

为了提高沥青的产品性能，一个可行的方法就是选用某些高分子聚合体改变传统沥青的特性。

2、高分子聚合物现有的高分子聚合体种类繁多，特性各异，一般分为塑性体和弹性体。

同样工作温度下，其性能在很多方面都不同，特别是劲度、可变形性以及冲击强度。

图表-1显示了塑性体和高弹体代表性的应力应变特性。

图（一）plastomer n. 塑料；[高分子] 塑性体elastomer n. [力] 弹性体，[高分子] 高弹体很多高分子聚合体材料可以用来改变沥青的特性，下面我们举例说明：1．热塑（性）塑料（高弹体）：苯乙烯-丁二烯???-苯乙烯（Styrene-Butatriene-Styrene，SBS）triene[traɪ'in]n. [有化] 三烯 butatriene 丁三烯∙Butadiene 英[,bjuːtə'daɪiːn]n. [有化] 丁二烯苯乙烯-丁二烯（Styrene-Butatriene，SB）苯乙烯基-丁二烯-苯乙烯（radical Styrene-Butatriene-Styrene，Rsbs）2．热塑（性）塑料（塑性体）乙烯-乙酸-乙烯脂（Ethylene-Vinyl-Acetate，EVA）乙烯-丙烯酸-甲酯（Ethylene-Methyl-Acrylate，EMA）聚乙烯（Polyethylene，PE）低密度聚乙烯（Low Density Polyethylene，LDPE）高密度聚乙烯（High Density Polyethylene，LDPE）3．乳胶氯丁橡胶（Polychloroprene）天然橡胶（Nature Rubber）4．脆性橡胶（Crumb Rubber）5．Styrene-Butadiene-Rubber (丁苯橡胶SBR)在某些应用实例中，几种高分子聚合体也可以一同使用来改变沥青性能（即复合改性）。

SBS配方

带胶体磨SBS改性沥青稳定剂生产工艺配方介绍1、首先将重交沥青原料加热到175— 185℃，，加入2-5%左右橡胶油，即芳烃油，略加搅拌。

（生产I-C类改性沥青，加入芳烃油应检测针入度，针入度调到95-105左右为宜，因加入聚合物后原料沥青针入度下降25-30，原料针入度调太高，成品针入度降不下来，达不到要求。

）加入SBS橡胶，充分搅拌融熔，约30—60分钟，然后通过磨机研磨。

根据不同磨机类型研磨1—4遍。

一般情况研磨2遍即可。

提示:若重交沥青膜后10℃延度较差最好加入较多橡胶油，以便提高改性沥青膜后5℃延度。

2、研磨后改性沥青最好搅拌1-2小时，缓慢加入ZJ-01稳定剂，速率在20分钟/50公斤。

180℃左右搅拌孕育1小时以上即可得到优质改性沥青。

搅拌孕育时间越长效果越佳，成品罐应带搅拌器，搅拌充分，搅拌8小时以上效果最佳。

3、严禁将稳定剂突然全部倒入改性沥青中，以防局部骤然反应，出现凝胶或结皮现象。

4、加入稳定剂改性沥青出现少量结皮是正常的，是搅拌器不能充分搅拌均匀所致。

长时间搅拌即可溶解。

5、生产要点：生产温度175-185℃左右，研磨前后要搅拌充分，稳定剂要缓慢加入，熟化发育时间要长。

6、生产改性沥青难点在于离析和膜后5℃延度较难改善。

并不是加的SBS越多越好，好的改性沥青应当各个指标比较均衡，尤其不要刻意追求高软化点，一增加成本，二是难以解决离析，三是膜后延度可能下降。

SBS添加量各个指标有一个临界点，SBS添加量呈峰谷状态，随添加量增加，软化点、延度呈增长趋势，针入度呈下降趋势。

接近临界点，软化点增长缓慢，延度呈下降趋势。

因此生产I-C改性沥青，根据经验成品沥青针入度75左右，软化点在57-70之间，膜厚延度才能达到较佳的效果。

7、每种沥青与SBS配伍性不同，应做大量试验确定最佳配方，中海沥青聚合物（岳化791-H）添加量建议在3.5-4%，芳烃油3%左右（原料针入度95-105），稳定剂0.1%。
